NÁVOD K OBSLUZE RBFP 135 N ROSIERES

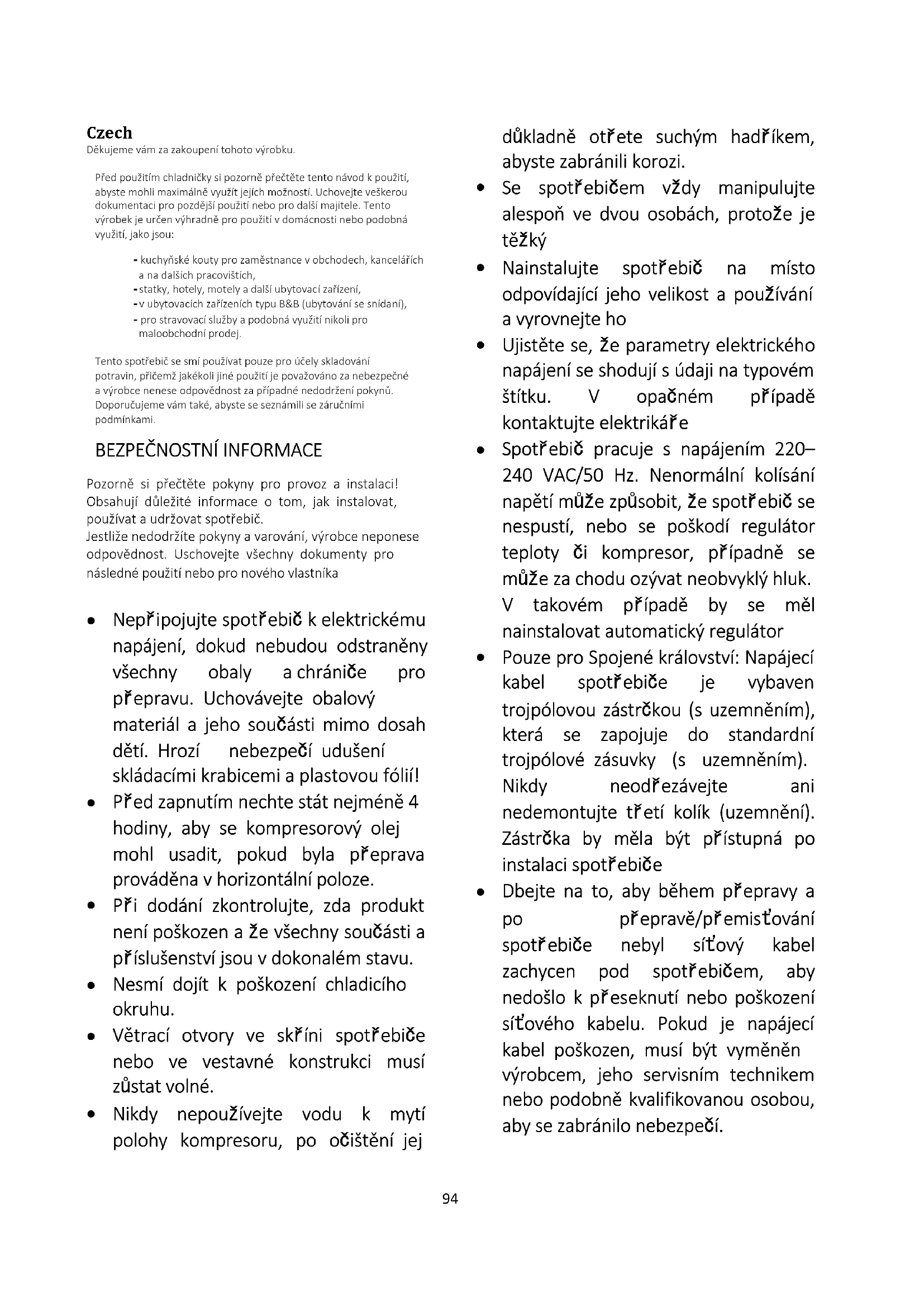

Czech Děkujeme vám za zakoupení tohoto výrobku. Před použitím chladničky si pozorně přečtěte tento návod k použití, abyste mohli maximálně využít jejích možností. Uchovejte veškerou dokumentaci pro pozdější použití nebo pro další majitele. Tento výrobek je určen výhradně pro použití v domácnosti nebo podobná využití, jako jsou: - kuchyňské kouty pro zaměstnance v obchodech, kancelářích a na dalších pracovištích, - statky, hotely, motely a další ubytovací zařízení, - v ubytovacích zařízeních typu B&B (ubytování se snídaní), - pro stravovací služby a podobná využití nikoli pro maloobchodní prodej. Tento spotřebič se smí používat pouze pro účely skladování potravin, přičemž jakékoli jiné použití je považováno za nebezpečné a výrobce nenese odpovědnost za případné nedodržení pokynů. Doporučujeme vám také, abyste se seznámili se záručními podmínkami.

BEZPEČNOSTNÍ INFORMACE

Pozorně si přečtěte pokyny pro provoz a instalaci! Obsahují důležité informace o tom, jak instalovat, používat a udržovat spotřebič. Jestliže nedodržíte pokyny a varování, výrobce neponese odpovědnost. Uschovejte všechny dokumenty pro následné použití nebo pro nového vlastníka

Nepřipojujte spotřebič k elektrickému napájení, dokud nebudou odstraněny všechny obaly a chrániče pro přepravu. Uchovávejte obalový materiál a jeho součásti mimo dosah dětí. Hrozí nebezpečí udušení skládacími krabicemi a plastovou fólií!

Před zapnutím nechte stát nejméně 4 hodiny, aby se kompresorový olej mohl usadit, pokud byla přeprava prováděna v horizontální poloze.

Při dodání zkontrolujte, zda produkt není poškozen a že všechny součásti a příslušenství jsou v dokonalém stavu.

Nesmí dojít k poškození chladicího okruhu.

Větrací otvory ve skříni spotřebiče nebo ve vestavné konstrukci musí zůstat volné.

Nikdy nepoužívejte vodu k mytí polohy kompresoru, po očištění jej důkladně otřete suchým hadříkem, abyste zabránili korozi.

Se spotřebičem vždy manipulujte alespoň ve dvou osobách, protože je těžký

Nainstalujte spotřebič na místo odpovídající jeho velikost a používání a vyrovnejte ho

Ujistěte se, že parametry elektrického napájení se shodují s údaji na typovém štítku. V opačném případě kontaktujte elektrikáře

Spotřebič pracuje s napájením 220– 240 VAC/50 Hz. Nenormální kolísání napětí může způsobit, že spotřebič se nespustí, nebo se poškodí regulátor teploty či kompresor, případně se může za chodu ozývat neobvyklý hluk. V takovém případě by se měl nainstalovat automatický regulátor

Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven trojpólovou zástrčkou (s uzemněním), která se zapojuje do standardní trojpólové zásuvky (s uzemněním). Nikdy neodřezávejte ani nedemontujte třetí kolík (uzemnění). Zástrčka by měla být přístupná po instalaci spotřebiče

Dbejte na to, aby během přepravy a po přepravě/přemisťování spotřebiče nebyl síťový kabel zachycen pod spotřebičem, aby nedošlo k přeseknutí nebo poškození síťového kabelu. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo nebezpečí.95

Neumisťujte spotřebič ve vlhkém, mastném nebo prašném prostředí, ani jej nevystavujte přímému slunečnímu záření a působení vody.

Neumisťujte spotřebič do blízkosti topných těles nebo hořlavých materiálů.

PRO spotřebiče s mrazákem: pokud dojde k výpadku napájení, neotevírejte víko. Jestliže trvá výpadek méně hodin, než je uvedeno na typovém štítku (Doba vzrůstu teploty), nemělo by to ovlivnit zmrazené potraviny. Jestliže trvá výpadek déle, je nutné potraviny zkontrolovat a okamžitě zkonzumovat, nebo uvařit a potom opět zmrazit

Pokud zjistíte, že víko spotřebiče se ihned po zavření obtížně otvírá, nemějte obavy. Je to způsobeno rozdílem tlaku, který se vyrovná a za několik minut budete moci víko normálně otevřít

Ve spotřebiči neskladujte léky, bakterie ani chemické látky. Tento spotřebič je určen k použití v domácnosti, nedoporučuje se v něm skladovat materiály, které vyžadují přesně stanovené teploty

Netahejte silou za přívodní kabel ani jej neskládejte a nedotýkejte se zástrčky mokrýma rukama.

Ve spotřebiči neskladujte látky obsahující hořlavý hnací plyn (např. aerosolové nádoby) nebo výbušné látky. Hrozí nebezpečí výbuchu!

Nepokládejte na horní stranu chladničky nestabilní předměty (těžké předměty, nádoby naplněné vodou), aby se předešlo zranění způsobenému pádem nebo elektrickým proudem v důsledku styku s vodou

Nepoužívejte elektrické spotřebiče uvnitř úložných oddílů pro potraviny ve spotřebiči, pokud nejsou tyto typy přímo doporučeny výrobcem.

Nedotýkejte se vnitřních chladicích prvků, zejména mokrýma rukama, aby nedošlo k prasknutí nebo zranění.

Nebezpečí hrozí dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi, stejně jako osobám s nedostatečnými znalostmi o bezpečném používání spotřebiče. Zkontrolujte, zda děti a ohrožené osoby chápou nebezpečí. Osoba zodpovědná za bezpečnost musí dohlížet na děti a ohrožené osoby používající spotřebič, nebo je musí poučit. Spotřebič mohou používat pouze děti starší osmi let"

Děti si se spotřebičem nesmějí hrát.

Děti ve věku od 3 do 8 let mohou do tohoto spotřebiče vkládat a vyjímat z něj věci.

PRO spotřebiče s mrazákem: neukládejte do mrazáku tekutiny v láhvích nebo plechovkách (zejména nápoje sycené oxidem uhličitým). Láhve a plechovky mohou prasknout!

PRO spotřebiče s mrazákem: nikdy nevkládejte do úst zmrazené potraviny přímo z mrazáku. Hrozí nebezpečí vzniku omrzlin!

Chraňte plastové součásti a těsnění dveří před olejem a tukem. Jinak by se na plastových součástech a těsnění dveří mohly vytvořit póry

Před provedením jakéhokoli úkonu odpojte napájecí kabel ze zásuvky.96

Nepoužívejte mechanické nástroje nebo jiné prostředky k urychlení procesu odmrazování, pokud nejsou doporučeny výrobcem.

K odstranění námrazy nepoužívejte špičaté nebo ostré předměty, jako jsou nože nebo vidličky. K odmrazování nikdy nepoužívejte vysoušeče vlasů, elektrické ohřívače nebo jiné podobné elektrické spotřebiče.

Doporučuje se udržovat zástrčku v čistotě, neboť nadměrný nános prachu na zástrčce může být příčinou požáru.

Nepokoušejte se opravovat, rozebírat nebo upravovat spotřebič vlastními silami. Je-li nutná oprava, vždy se obraťte na náš zákaznický servis.

Během čištění nebo údržby spotřebiče dohlížejte na děti.

Nečistěte chladné skleněné police horkou vodou. Náhlá změna teploty by mohla způsobit, že sklo praskne.

VAROVÁNÍ: V trubicích chladicího okruhu proudí malé množství chladiva (R600a) a izolačního plynu (cyklopentanu); tyto látky jsou šetrné k životnímu prostředí, ale hořlavé. Nepoškozují ozónovou vrstvu a nezvyšují účinky skleníkového efektu. Pokud chladivo unikne, mohlo by vám poškodit zrak, nebo by se mohlo vznítit.

Pokud dojde k poškození okruhu chladiva:

Vypněte spotřebič a vytáhněte zástrčku ze zásuvky.

Nepřibližujte se ke spotřebiči s otevřeným plamenem a/nebo zdroji vznícení.

Důkladně vyvětrejte místnost, větrejte několik minut.

Informujte zákaznický servis.

VAROVÁNÍ: Nepoškoďte zástrčku a/nebo napájecí kabel; mohlo by to způsobit úraz elektrickým proudem nebo požár.

VAROVÁNÍ: Nepoužívejte přenosné rozbočovací zásuvky ani přenosné zdroje napájení. Nedoporučujeme používat prodlužovací kabely ani rozbočovací adaptéry.

Nepokoušejte se sedat si nebo stoupat na horní stranu spotřebiče. Mohli byste se zranit nebo poškodit spotřebič. Spotřebič není konstruován pro umístění na jiné spotřebiče.

Produkt je navržen a vyroben pouze pro domácí použití v domácnosti.

Lze používat pouze originální náhradní díly dodané výrobcem. Výrobce zaručuje, že pouze takové díly splňují bezpečnostní požadavky.

Otevírání dveří na dlouhou dobu může v oddílech spotřebiče způsobit výrazné zvýšení teploty

Pravidelně čistěte povrchy, které mohou přijít do styku s potravinami, a přístupné odvodňovací systémy

Vyčistěte nádržky na vodu, pokud nebyly použity po dobu 48 hodin; pokud voda nebyla odebrána po dobu 5 dnů, propláchněte vodní systém připojený k přívodu vody97

Syrové maso a ryby skladujte ve vhodných nádobách v chladničce tak, aby nepřicházely do kontaktu s jinými potravinami nebo aby z nich nekapalo na jiné potraviny

Dvouhvězdičkové oddíly pro zmrazené potraviny (pokud se ve spotřebiči nacházejí) jsou vhodné pro skladování předem zmrazených potravin, skladování nebo výrobu zmrzliny a výrobu kostek ledu

Jedno-, dvou- a tříhvězdičkové oddíly (pokud se ve spotřebiči nacházejí) nejsou vhodné pro zmrazování čerstvých potravin

Pokud necháváte spotřebič dlouhou dobu prázdný, vypněte jej, odmrazte, vyčistěte, vysušte a nechte dveře otevřené, aby se zabránilo tvorbě plísní uvnitř spotřebiče

U spotřebičů pro uchovávání vína: Tento spotřebič je určen výhradně k uchovávání vína

U volně stojícího spotřebiče: Tento chladicí spotřebič není určen k vestavění

U spotřebičů bez prostoru označeného čtyřmi hvězdičkami: Tento chladicí spotřebič není vhodný pro mražení potravin

Likvidace starých spotřebičů

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (WEEE). Spotřebič podléhající WEEE obsahuje znečišťující látky (které mohou mít negativní dopad na životní prostředí) a základní součásti (které lze znovu použít). U spotřebiče podléhajícího WEEE je důležité nechat provést zvláštní zpracování, aby všechny znečišťující látky byly odstraněny a řádně zlikvidovány a aby všechny materiály byly obnoveny a zrecyklovány. Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se spotřebič podléhající WEEE nestal zátěží pro životní prostředí. Je nezbytné dodržovat několik základních pravidel: - Spotřebič podléhající WEEE se nesmí likvidovat jako domovní odpad; - Spotřebič podléhající WEEE se musí předat na příslušné sběrné místo pod správou obce nebo autorizovaných společností. V mnoha zemích může být v případě velkých spotřebičů podléhajících WEEE k dispozici domovní sběr. V mnoha zemích, když si zakoupíte nový spotřebič, můžete starý spotřebič vrátit prodejci, který jej musí přijmout zdarma na základě výměny kus za kus, pokud je zařízení stejného typu a má stejné funkce jako dodané zařízení. Shoda

Umístěním značky na tento produkt potvrzujeme shodu se všemi příslušnými evropskými požadavky na bezpečnost, zdraví a životní prostředí, které se uplatňují dle právních předpisů pro tento produkt. Záruka Minimální záruka je: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro Alžírsko, pro Tunisko není vyžadována žádná právní záruka. Úspora energie Pro lepší úsporu energie doporučujeme:

• Instalujte spotřebič v dobře větrané místnosti, daleko od zdrojů tepla a nevystavujte jej přímému slunečnímu záření.

• Vyvarujte se vkládání horkých potravin do chladničky, abyste se vyhnuli nárůstu vnitřní teploty a s tím spojenému nepřetržitému chodu kompresoru.

• Neukládejte nadměrné množství potravin, aby bylo zajištěno dostatečné proudění vzduchu.

• Odmrazujte spotřebič v případě výskytu ledu, abyste usnadnili přenos chladu.

• V případě výpadku elektrické energie se doporučuje nechat dveře chladničky zavřené.

• Otevírejte nebo ponechávejte dveře spotřebiče otevřené v co nejmenším možném rozsahu.

• Vyvarujte se úpravě nastavení na příliš nízké teploty.

• Odstraňujte prach ze zadní části spotřebiče.98

POZNÁMKA: Obrázek je pouze informativní a může se lišit od vašeho výrobku. Energeticky nejúspornější konfigurace vyžaduje, aby byly ve spotřebiči nainstalovány přihrádky, schránka na potraviny a police, viz obrázky výše. DŮLEŽITÉ: JE DŮLEŽITÉ NEPŘETĚŽOVAT ŽÁDNOU Z POLIC UMÍSTĚNÝCH NA DVEŘÍCH, PROTOŽE TÍM BY SE PRUDCE ZKRÁTILA JEJICH ŽIVOTNOST. POUŽÍVÁNÍ CHLADNIČKY BEZ MRAZÁKU Před zapnutím o Ujistěte se, že byla nainstalována osobou s náležitou kvalifikací podle informací uvedených v pokynech pro instalaci výrobku. o Po dodání počkejte osm hodin, než připojíte spotřebič k síťovému napájení. Díky tomu se bude moci usadit veškeré plynné chladivo, které se mohlo rozptýlit během přepravy. o Vnější povrch spotřebiče a odnímatelné příslušenství uvnitř spotřebiče je třeba vyčistit roztokem tekutého mycího prostředku a vody. o Vnitřek spotřebiče by se měl vyčistit roztokem jedlé sody rozpuštěné ve vlažné vodě. Po vyčištění by se měl vnitřek včetně příslušenství důkladně vysušit. o Při prvním zapnutí spotřebiče se může objevit zápach. Až se spotřebič začne ochlazovat, zápach ustoupí. Během prvního použití o Po dobu 24 hodin od prvního zapnutí spotřebiče byste měli nastavit ovladač termostatu na maximální hodnotu. o Když poprvé zapnete spotřebič, kompresor poběží nepřetržitě asi 24 hodin nebo do okamžiku, kdy chladnička dosáhne dostatečně nízké teploty. o Během této doby byste se neměli pokoušet často otvírat dveře ani vkládat do spotřebiče velké množství potravin. o Potom byste měli otočit ovladač termostatu na nižší hodnotu pro běžný provoz. o Pokud se spotřebič vypne nebo odpojí od napájení, musíte počkat alespoň 5 minut, než ho znovu zapnete termostatem nebo připojíte k síťovému napájení. Zapnutí spotřebiče a nastavení termostatu

Spotřebič zapnete tak, že ho připojíte k síťovému napájení a nastavíte termostat. Ovladač termostatu se nachází na horní straně spotřebiče. o Termostat automaticky reguluje teplotu uvnitř chladničky podle toho, na jaké číslo otočíte ovladač termostatu: o Poloha <0> znamená, že spotřebič nebude chladit. Stále však bude fungovat světlo. o Poloha <1> vám poskytne vyšší tepotu uvnitř mrazáku. o Poloha <5> vám poskytne nižší tepotu uvnitř mrazáku. o V ideálním případě by měl být termostat nastaven na polohu mezi <3> a <4>. o Mrazák se může ochlazovat na teplotu -18 stupňů Celsia a nižší teploty. DŮLEŽITÉ: Teplota udržovaná spotřebičem bude ovlivňována okolní pokojovou teplotou, teplotou potravin, množstvím potravin uložených uvnitř a četností otvírání dveří. ○ Při maximálním nastavení (poloha <5>) bude mrazák pracovat s vyšším výkonem, aby udržel nižší teplotu, čímž se zvýší spotřeba energie. Není nutné nechávat běžet spotřebič dlouhodobě s tímto nastavením. Poloha Podmínky 1-2 Léto nebo okolní teplota v rozsahu 25-35 °C 3-4 Jaro, podzim nebo okolní teplota v rozsahu 15-25 °C 4-5 Zima nebo okolní teplota v rozsahu 5-15 °C

2. Kontrolka napájení

3. Výstražná kontrolka teploty

o Kontrolka napájení (zelená) - rozsvítí se, jakmile je spotřebič připojen k síťovému napájení. o Výstražná kontrolka rostoucí teploty (červená) - rozsvítí se, když spotřebič zjistí vzrůst teploty, který by mohl ovlivnit obsah mrazáku. Prostor mrazáku ○ Než přistoupíte k uložení již zmrazených potravin nebo ke zmrazení čerstvých potravin, prostor mrazáku již musí mít teplotu -18 stupňů Celsia (nebo nižší). ○ Prostor mrazáku je schopen najednou zmrazit pouze určité množství potravin. Neměli byste se pokoušet zmrazit více než 4,5 kg čerstvých potravin během 24hodinového intervalu. ○ Teplé potraviny byste měli nechat vychladnout, než je uložíte ke zmrazení. Pokud vložíte do mrazáku teplé potraviny, zvýšení vlhkosti způsobí rychlejší vznik ledu a zvýší množství energie využívané spotřebičem. ○ Pokud jde o maximální dobu skladování, měli byste se řídit pokyny výrobce potravin. ○ Rozmrazené potraviny se nesmí podruhé zmrazovat. ○ Neotvírejte dveře mrazáku příliš často, ani je nenechávejte dlouho OVLADAČ TERMOSTATU ZÁSUVKY PRO ZMRAZEN POTRAVINY

otevřené, protože tím by se zvýšila teplota uvnitř spotřebiče a spotřeba energie. Tipy pro zmrazování ○ Vhodnými obaly pro skladování zmrazeného zboží jsou sáčky do mrazáku, polyetylenové fólie, hliníkové fólie (mimořádně silné) a speciální plechovky pro mražené potraviny. ○ K uzavírání sáčků a fólií se hodí páska, gumičky nebo plastové sponky. ○ Před uzavřením vhodného sáčku byste z něho měli vytlačit vzduch, podpoříte tím snazší zmrazení. ○ Plochá balení se zmrazují snáze. ○ Pokud zmrazujete tekutinu, neplňte nádobu až po okraj. Tekutiny se během zmrazování rozpínají. ○ Pokud jde o zmrazené potraviny, podívejte se na dobu skladování uvedenou na obalu potravin. Tato doba skladování je dosažena vždy, když nastavení respektuje referenční teploty oddílu (jednohvězdičkový -6°C, dvouhvězdičkový -12°C, tříhvězdičkový - 18°C). Nevkládejte do mrazáku láhve (skleněné ani plechové) obsahující tekutiny (zejména šumivé), protože láhev by se během zmrazování mohla roztrhnout. Umísťujte různé potraviny do různých oddílů podle níže uvedené tabulky Prostory chladničky Typ jídla Zásuvka/zásobník mrazničky

• Potraviny pro dlouhodobé skladování.

• Spodní zásuvka na syrové maso, drůbež, ryby.

• Prostřední zásuvka na mraženou zeleninu, hranolky.

Výroba ledových kostek o Naplňte plato na ledové kostky vodou a vložte ho do prostoru mrazáku. o Až voda úplně zmrzne a změní se v led, můžete led vyjmout zkroucením plata na ledové kostky (jak je znázorněno na obrázku níže). ŠETŘENÍ ENERGIÍ PŘI POUŽÍVÁNÍ CHLADNIČKY Instalace: o Nainstalujte spotřebič na chladné místo. Pokud se umístí na přímé sluneční světlo nebo vedle trouby či jiného zdroje tepla, může se podstatně zvýšit spotřeba energie. o Zajistěte, aby instalace spotřebiče splňovala požadavky na větrání. Omezené větrání může zvýšit spotřebu energie o 15 %. Čištění a údržba: o Občas vyčistěte spirály kondenzátoru na zadní straně spotřebiče (pokud tam jsou), aby zůstal zachován vysoký výkon. o Pravidelně odmrazujte spotřebič. Silná námraza snižuje účinnost spotřebiče. Měli byste odmrazovat vždy, když tloušťka námrazy dosáhne 5 mm. o Těsnění dveří čistěte teplou vodou nebo neutrálním mycím prostředkem, který nezanechává žádné zbytky. Těsně přiléhající těsnění dveří má zásadní význam pro účinnost spotřebiče. Používání: o Neotvírejte dveře opakovaně nebo častěji, než je zapotřebí. o Nenastavujte termostat na příliš nízkou hodnotu. Změna o pouhý jeden stupeň může ovlivnit spotřebu energie o 5 %. Kontrolujte teplotu pomocí teploměru. o Mrazák by měl pracovat s teplotou -15 až -18 stupňů Celsia. o Než vložíte potraviny do spotřebiče, nechte je dostatečně vychladnout (ale nenechávejte je příliš dlouho v prostředí s pokojovou teplotou). o Zabalené potraviny v mrazáku by měly být rozmístěné v prostoru a nikdy by se neměly seskupovat nebo skládat na sebe, dokud se úplně nezmrazí. o Pokud odjíždíte na delší dobu, vypněte spotřebič, vyprázdněte a vyčistěte ho a nechte dveře pootevřené. o Pokud máte druhý spotřebič, který se nepoužívá, ujistěte se, že je uložen s vypnutým napájením a pootevřenými dveřmi do doby, než ho bude skutečně zapotřebí. Likvidace: o Pokud se chystáte vyhodit starou chladničku, zjistěte, zda je ve vaší oblasti nějaké zařízení na recyklaci freonů (CFC). Možná vám bude moci pomoci odbor státní správy, který má na starosti ochranu životního prostředí ve vaší oblasti.

VAROVÁNÍ: NEŽ PŘISTOUPÍTE K ČIŠTĚNÍ SPOTŘEBIČE, UJISTĚTE SE, ŽE JE ODPOJEN OD SÍŤOVÉHO NAPÁJENÍ. o Nečistěte spotřebič tak, že ho polijete nebo postříkáte vodou. o Mrazák by se měl pravidelně čistit roztokem jedlé sody ve vlažné vodě.Příslušenství čistěte odděleně mýdlem a vodou. Nemyjte jej v myčce. o Nepoužívejte abrazivní výrobky, prostředky ani mýdla. o Až umyjete spotřebič, otřete vlhkou látkou plochu, kterou jste vyčistili, a potom ji nechte důkladně uschnout. o Po dokončení čištění si osušte ruce a potom zapojte zástrčku do síťové zásuvky. Odmrazování prostoru mrazáku Měla by se pravidelně odstraňovat námraza v prostoru mrazáku. Ke ztenčování vrstvy námrazy můžete použít plastovou škrabku. DŮLEŽITÉ: Mrazák by se měl odmrazovat alespoň dvakrát ročně. Potřebný počet odmrazování bude záviset na nastavení termostatu a na množství potravin, které zmrazujete a skladujete v mrazáku. ○ Den před odmrazováním otočte ovladač termostatu do polohy <5>, tím zajistíte, že potraviny uvnitř chladničky budou řádně zmrazené. ○ Během odmrazování spotřebiče by se měly potraviny vyjmout z mrazáku, zabalit do několika vrstev papíru a uložit na chladném místě. Zvýšením teploty potravin se zkrátí jejich skladovatelnost, proto by se měly spotřebovat v poměrné krátké době. JAKMILE SE ZAČNOU POTRAVINY ROZMRAZOVAT, NEVKLÁDEJTE JE ZPĚT DO MRAZÁKU. ○ Nastavte ovladač termostatu do polohy <0> a odpojte spotřebič od síťového napájení. ○ Nechte dveře mrazáku otevřené. Můžete do mrazáku umístit mísu s teplou vodou, abyste urychlili odmrazování. ○ Vodu z odmrazování, která bude stékat do zadní části mrazáku, můžete vytřít houbou. DŮLEŽITÉ: Na podlahu bezprostředně před spotřebičem byste měli položit nějaké staré utěrky pro případ, že voda z odmrazování vyteče z ven mrazáku a na podlahu. ○ Jakmile roztaje veškerá námraza, vnitřek mrazáku by se měl důkladně vysušit. Jinak po opětovném zapnutí spotřebiče začne ihned vznikat námraza. ○ Suchýma rukama znovu připojte spotřebič k síťovému napájení. Na 24 hodin nastavte ovladač termostatu do polohy <5>, než se vrátíte k normálnímu nastavení <3>. ○ Než uplyne tato 24hodinová doba, neměli byste se pokoušet zmrazovat čerstvé potraviny uvnitř mrazáku. Neodmrazujte spotřebič jinými elektrickými spotřebiči (např. fénem). K odstraňování ledu z mrazáku nepoužívejte ostré kovové předměty,100

protože by to mohlo způsobit poškození systému chladiva. INSTALACE DŮLEŽITÉ: Před instalací a použitím si přečtěte všechny pokyny a ujistěte se, že napětí (V) a frekvence (Hz) uvedené na typovém štítku přesně odpovídají napětí a frekvenci ve vaší domácnosti. Typový štítek se nachází na předním levém okraji uvnitř chladničky. Výrobce odmítá veškerou odpovědnost v případě, že instalační technik nedodrží všechny platné předpisy o předcházení nehodám, které jsou nutné k normálnímu používání a běžnému provozu elektrického systému. Elektrické zapojení MRAZÁK JE URČEN K VESTAVNÉ A TRVALÉ INSTALACI. Doporučujeme, aby připojení spotřebiče provedl kvalifikovaný elektrikář, který je členem organizace NICEIC a bude se řídit předpisy IEE a místními předpisy. o Váš mrazák je při dodání vybaven 13A zástrčkou. Pokud budete muset v budoucnu vyměnit pojistku v této zástrčce, musí se použít 13A pojistka s osvědčením ASTA (BS 1362). o Vodiče v síťovém kabelu mají následující barvy: Hnědá - fáze Modrá - nulový vodič Zelenožlutá – uzemnění o Vzhledem k tomu, že barvy vodičů v síťovém kabelu spotřebiče nemusí odpovídat barevnému značení svorek ve vaší rozvodné skříňce, postupujte takto: Hnědý vodič se musí připojit ke svorce označené písmenem „L“ (fáze) nebo červenou barvou. Modrý vodič se musí připojit ke svorce označené písmenem „N“ (nulový vodič) nebo černou barvou. Zelenožlutý vodič se musí připojit ke svorce označené písmenem „E“ (uzemnění), symbolem uzemnění nebo zelenou a žlutou barvou. o Po dokončení zapojení nesmí na místě zůstat žádná volná vlákna nebo odstřižené kusy vodičů. Na vnějším plášti musí být připevněna kabelová svorka.

Umístění o Doporučuje se instalovat spotřebič pouze na takové místo, kde okolní pokojová teplota odpovídá klimatické klasifikaci uvedené na typovém štítku vašeho spotřebiče. Kdyby byla okolní teplota vně následujících rozsahů, spotřebič by nemusel fungovat správně. o Rozšířené mírné pásmo (SN): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 10 °C do 32 °C.“ o Mírné pásmo (N): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 16 °C do 32 °C.“ o Subtropické pásmo (ST): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 16 °C do 38 °C.“ o Tropické pásmo(T): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 16 °C do 43 °C.“ o Spotřebič by neměl být umístěn na přímém slunečním světle ani vystaven nepřetržitému teplu či extrémním teplotám (např. vedle radiátoru nebo kotle). o Dveře by se měly otvírat úplně a volně. o Spotřebič by měl být umístěn tak, abyste mohli snadno přistupovat k potravinám uloženým uvnitř. o Měli byste zkontrolovat, zda je k dispozici elektrická zásuvka, která bude přístupná po instalaci spotřebiče. Změna směru otvírání dveří spotřebiče Tento postup se MUSÍ provést před připevněním nábytkových dveří. Veškeré součásti, které ze spotřebiče odstraníte během změny směru otvírání dveří, byste měli uschovat pro pozdější použití. VAROVÁNÍ – Při otvírání závěsů dávejte pozor, jsou pružinové a pokud se vám zavřou na ruce, hrozí nebezpečí poranění. Potřebné nářadí: o Křížový šroubovák o Plochý šroubovák

o Povolte přidržovací šrouby (1) na spotřebiči a potom opatrně odstraňte dveře spotřebiče. o Položte dveře spotřebiče na polstrovaný povrch, aby se nepoškodily. o Vypáčte krytky (3). o Vložte přidržovací šrouby (1) do otvorů na opačné straně spotřebiče, než na které byly původně. Tyto šrouby by se měly částečně utáhnout, ne však úplně. o Odstraňte přidržovací šrouby dveří (2) a potom zaměňte polohu horního a dolního závěsu (jak je znázorněno na nákresu výše). o Připevněte dveře spotřebiče zpět a potom úplně dotáhněte přidržovací šrouby (1) a přidržovací šrouby dveří (2). o Vložte krytky (3) do otvorů, které jsou nyní odkryté na pravé straně skříně. DŮLEŽITÉ: Až dokončíte změnu směru otvírání, zkontrolujte, zda se dveře otvírají a zavírají správně a nic je neblokuje. Po změně směru otvírání byste měli zkontrolovat těsnění dveří spotřebiče. Těsnění by nemělo být zvrásněné ani promáčknuté, jinak by vznikla mezera mezi ním a vnitřkem dveří. o Těsnění musí správně přiléhat po celém obvodu dveří. o Pokud těsnění správně nepřiléhá ke skříni, měli byste buď:

1. pomocí látky navlhčené teplou vodou manipulovat s těsněním,

dokud nebude po celém obvodu dveří správně přiléhat ke skříni; nebo

2. pomocí fénu nastaveného na nejnižší teplotu lehce ohřát ta místa,

ve kterých těsnění dveří správně nepřiléhá. Působením tepla se zvýší poddajnost těsnění, takže ho budete moci umístit do správné polohy.

Zelenožlutá k uzemnění Hnědá k fázi

svorka Modrá k nulovému vodiči101

DŮLEŽITÉ: NEOHŘÍVEJTE TĚSNĚNÍ DVEŘÍ S NASTAVENÍM NA ŽÁDNOU JINOU NEŽ NEJNIŽŠÍ TEPLOTU, ANI HO NEOHŘÍVEJTE DELŠÍ DOBU. JINAK BY MOHLO DOJÍT K POŠKOZENÍ TĚSNĚNÍ DVEŘÍ, KTERÉ BY NEMOHLO BÝT BEZPLATNĚ OPRAVENO V RÁMCI ZÁRUKY. Rozměry otvoru Následující nákres znázorňuje velikost otvoru, který bude zapotřebí k instalaci spotřebiče. o Spotřebič musí stát na vodorovné podlaze. Jakékoli menší nerovnosti můžete vyrovnat pomocí vyrovnávacích noh. Úprava podstavce/spodní lišty Až umístíte spotřebič pod pracovní desku, možná se rozhodnete připevnit podstavec nebo spodní lištu, která se hodí k vaší stávající kuchyňské lince.

o Odstraňte mřížku na základně spotřebiče tak, že odšroubujete šrouby na obou stranách mřížky a potom ji vytáhnete směrem k sobě.

o K nastavení výšky vyrovnávacích noh použijte maticový klíč. o Pokud má váš otvor výšku 820 mm, vyrovnávací nohy by měly být úplně zašroubované. o Pokud má váš otvor výšku 870 mm, vyrovnávací nohy by měly být nastavené na výšku 50 mm. o Spotřebič by měl být zarovnaný se spodní stranou pracovní plochy a měl by stát rovně. DŮLEŽITÉ: Pokud spotřebič nestojí rovně, může to ovlivňovat dveře a těsnění dveří. o V podstavci/spodní liště se musí vyříznout otvor pro větrání. Výřez by měl měřit 600 mm na šířku a mezi 140 mm a 90 mm na výšku podle toho, jakou jste nastavili výšku spotřebiče. o Vsaďte podstavec/spodní lištu a potom nainstalujte mřížku zpět do původní polohy, aby držela na místě. DŮLEŽITÉ: Pamatujte, že v podstavci/spodní liště linky se MUSÍ vyříznout větrací otvor o vhodných rozměrech, jak je znázorněno na následujícím nákresu. Instalace nábytkových dveří na spotřebič Pokud potřebujete, aby se dveře spotřebiče otvíraly z druhé strany, před zahájením instalace přemístěte dveře na druhou stranu. (Viz část „Změna směru otvírání dveří“.) Potřebné nářadí: o Metr o Ostrá tužka o Malá plochá čepel o Maticový klíč DŮLEŽITÉ: Doporučujeme, aby instalaci tohoto spotřebiče prováděly dvě osoby.

1. Odšroubujte šrouby ze dvou stavěcích šroubů na horní straně dveří

spotřebiče a potom odstraňte montážní držák (1).

2. Změřte šířku nábytkových dveří a na jejich vnitřním povrchu

vyznačte čáru vedoucí od středu svisle dolů. Měli byste nakreslit čáru dolů od horního okraje nábytkových dveří přibližně do poloviny. o Umístěte montážní držák (1) na zadní stranu nábytkových dveří. o Střed montážního držáku by se měl nacházet na právě nakreslené čáře. Všimněte si polohy montážního držáku na výše uvedeném nákresu, abyste se ujistili, že je umístěn správnou stranou nahoru. o Horní okraj montážního držáku by měl být umístěn přibližně 15 mm od horního okraje nábytkových dveří. Tím získáte 5mm mezeru mezi horním okrajem nábytkových dveří a spodní stranou pracovní desky. o Pomocí dodaných šroubů a křížového šroubováku připevněte montážní držák k nábytkovým dveřím. Tyto šrouby by měly být úplně utažené.

3. Zavěste nábytkové dveře na dveře spotřebiče a ujistěte se, že

rozpěry na montážním držáku jsou nad stavěcími šrouby. q) 90 mm r) 140 mm102

4. Šroubovákem nastavte mezeru na spodní části stavěcích šroubů.

Mezera by se měla nastavit přibližně na 9 mm (jak je uvedeno na nákresu výše).

5. Připevněte dolní držák ke spodní části nábytkových dveří a pod

dveře spotřebiče (jak je znázorněno na obrázku na předchozí straně). o Pomocí šroubů na horní a spodní straně dveří spotřebiče lze provádět menší úpravy polohy nábytkových dveří. Těmito úpravami byste měli dosáhnout toho, že nábytkové dveře budou vyrovnané.

6. Nasaďte na horní stranu spotřebiče krycí desku tak, aby zapadla na

7. Otevřete dveře spotřebiče.

o Vrtákem vhodné velikosti provrtejte otvory skrz držák do pracovní desky. DŮLEŽITÉ: Měl by se použít vhodný vrták pro materiál, z něhož je vyrobena pracovní deska. o Pomocí dodaných šroubů připevněte držák ke spodní straně pracovní desky. DŮLEŽITÉ: Tyto šrouby by měly být úplně utažené. o Pokud se spotřebič instaluje pod žulovou pracovní desku, použijte dodané držáky ve tvaru písmene L, kterými připevníte chladničku k boční straně skříně. Vrtákem vhodné velikosti provrtejte tři otvory skrz držák do boční strany skříně na opačné straně, než jsou závěsy. o Oválné otvory se nacházejí nad místy závěsů na přední straně spotřebiče, které se nepoužívají. Dvěma šrouby připevněte držák k přední straně spotřebiče. Zkontrolujte, zda se dveře otvírají a zavírají bez zadrhávání, a rovněž zkontrolujte, zda správně těsní.

DŮLEŽITÉ: Pokud se zdá, že mrazák nefunguje správně, projděte si níže uvedený kontrolní seznam, než se obrátíte na oddělení péče o zákazníky. Zdá se, že mrazák nefunguje/spotřebič je bez napájení. o Zkontrolujte, zda je zástrčka úplně zasunutá v síťové zásuvce. o Zkontrolujte, zda máte funkční síťové napájení (např. zda nedošlo k výpadku napájení nebo se nespálila pojistka). o Zkontrolujte termostat uvnitř spotřebiče, zda nebyl otočen do polohy <0>. o Zkontrolujte, zda vaše síťové napětí odpovídá napětí uvedenému na typovém štítku spotřebiče. Zdá se, že chladnička funguje nedostatečně. o Zkontrolujte spotřebič, zda není přeplněný a zda v něm nejsou uložené potraviny příliš těsně vedle sebe. o Nastavení termostatu je příliš nízké; měli byste ho otočit na vyšší hodnotu. o Ujistěte se, že dvířka se správně zavírají a nebyla omylem ponechána delší dobu otevřená. o Ujistěte se, že spotřebič má náležité větrání. Chladnička je hlučná. o Plynné chladivo cirkulující potrubím spotřebiče může vytvářet mírný hluk, i když neběží kompresor. o Pokud se hluk zhoršuje nebo je spotřebič hlučnější než obvykle, zkontrolujte, zda je správně vyrovnaný, zda se nic nedotýká zadní strany chladničky a zda uvnitř není něco, co vydává drnčení. Na vnitřní straně zadní stěny mrazáku se rychle vytvořil led. o Zkontrolujte, zda nejsou potraviny uvnitř chladničky zatlačené příliš dozadu, takže jsou ve styku s vnitřní stranou zadní stěny. NEPOKOUŠEJTE SE OPRAVOVAT SPOTŘEBIČ VLASTNÍMI SILAMI. Vezměte na vědomí, že pokud požádáte o návštěvu technika, když je výrobek v záruce, a technik zjistí, že k problému nedošlo v důsledku závady spotřebiče, mohou vám být účtovány náklady na výjezd. Je nutné zpřístupnit spotřebič technikovi, aby mohl provést veškeré potřebné opravy. Pokud je spotřebič nainstalován tak, že technik se obává poškození spotřebiče nebo kuchyně, oprava nebude provedena. To zahrnuje situace, v nichž jsou spotřebiče propojené, spojené těsnivem, nebo jsou před nimi dřevěné překážky, například podstavce. Viz záruční podmínky uvedené v záručním listu, který jste obdrželi se spotřebičem.

Termostaty, teplotní čidla, desky plošných spojů a zdroje světla, po dobu alespoň sedmi let poté, co byl na trh uveden poslední kus daného modelu; Dveřní kliky, dveřní závěsy, přihrádky a koše po dobu alespoň sedmi let a těsnění dveří po dobu alespoň deseti let poté, co byl na trh uveden poslední kus daného model

TECHNICKÁ POMOC Chcete-li kontaktovat technickou pomoc, navštivte naše webové stránky: https://corporate.haier-europe.com/en/ . V sekci „ websites “ vyberte značku vašeho produktu a vaši zemi. Budete přesměrováni na konkrétní webovou stránku, kde najdete telefonní číslo a formulář pro kontaktování technické pomoci

Další informace o produktu naleznete na adrese https://eprel.ec.europa.eu/ nebo naskenujte QR na energetickém štítku dodaném se zařízením
