RIB633CTP - Fogão ROSIERES - Manual de utilização gratuito

Tipo de produto	Placa de indução (embutir)
Marca	Rosieres
Modelo	RIB633CTP
Dimensões (L × P)	aprox. 56 × 49 cm
Recorte de embutir (L × P)	56⁺⁰·⁴₋₀.₁ cm × 49⁻⁰·⁴₋₀.₁ cm
Distância mínima até a parede	5 cm
Distância mínima até os armários superiores	760 mm
Espessura da bancada	pelo menos 30 mm
Alimentação elétrica	220-240 V~ ou 380-415 V 3N~
Potência de conexão	aprox. 7,2 kW (estimado)
Controle	Sensor tátil
Número de zonas de cozimento	4 (indução)
Função Boost	Sim, máximo 5 minutos
Temporizador	Sim, 1-99 minutos
Trava de segurança infantil	Sim (bloqueio)
Indicação de calor residual	Sim (“H”)
Proteção contra superaquecimento	Sim
Desligamento automático	Sim (dependendo do nível 2-8 horas)
Utensílios de cozinha adequados	Ferromagnéticos, fundo plano, Ø > 14 cm
Limpeza	Água morna, esponja; para incrustações, vinagre ou limpador especial
Tipo de proteção	Apenas para interiores

Perguntas frequentes - RIB633CTP ROSIERES

Quais panelas são adequadas para a placa de indução?

São adequadas panelas com fundo ferromagnético, por exemplo, ferro, esmalte ou aço inoxidável. O fundo deve ser plano e ter um diâmetro de pelo menos 14 cm. Verifique com um ímã: se ele aderir, a panela é adequada.

Como ativar a trava de segurança infantil?

Pressione o botão sensor Bloqueio. No display aparece Lo. Todos os botões exceto ON/OFF estão bloqueados. Para desbloquear, mantenha o botão pressionado por 2 segundos.

O que significa o indicador 'U' no display?

O símbolo U indica que a panela colocada não é adequada para indução, por exemplo, de alumínio ou com diâmetro muito pequeno. Por favor, use uma panela adequada.

Como usar a função Boost?

Selecione a zona de cozimento desejada e pressione o botão Boost. O display mostra P. A duração máxima do Boost é de 5 minutos, depois o aparelho retorna ao nível anterior.

O que significam os códigos de erro F0 a F8?

Os códigos F0/F1/F2 indicam uma falha no ventilador, F3-F8 uma falha no sensor de temperatura. Em ambos os casos, entre em contato com o serviço de atendimento ao cliente.

Como limpar corretamente a superfície vitrocerâmica?

Para sujeira leve, limpe com água morna e uma esponja macia. Para sujeira mais pesada ou incrustações, use uma esponja especial para vitrocerâmica ou um pouco de vinagre branco. Nunca use produtos abrasivos.

Posso instalar a placa de cozimento sobre uma máquina de lavar louça?

Não, a placa de indução não deve ser montada sobre geladeiras, lava-louças ou máquinas de lavar. Certifique-se de que há ventilação adequada e estruturas inferiores resistentes ao calor.

Quanto tempo leva o desligamento automático?

O tempo de desligamento depende do nível de potência definido: os níveis 1-3 desligam após 8 horas, os níveis 4-6 após 4 horas e os níveis 7-9 após 2 horas.

O que fazer em caso de rachadura na vitrocerâmica?

Desligue o aparelho imediatamente para evitar choque elétrico. Desconecte o plugue e entre em contato com o serviço de atendimento ao cliente. Não use mais a placa.

Quais distâncias de segurança devem ser observadas na instalação?

Ao redor da placa de cozimento, deve ser mantido um espaço livre de pelo menos 5 cm. Acima, para os armários, é necessário uma distância de pelo menos 760 mm. A bancada deve ter pelo menos 30 mm de espessura e ser resistente ao calor.

MANUAL DE UTILIZADOR RIB633CTP ROSIERES

Avisos de segurança e manutenção

• AVISO: Durante a sua utilização, tanto o aparelho, como os componentes acessíveis do mesmo ficam muito quentes. Evite sempre tocar nos elementos de aquecimento.
• Mantenha as crianças de com menos de 8 anos afastadas do aparelho, excepto se estiverem a ser supervisionadas por um adulto.
• Este electrodoméstico pode ser utilizado por crianças com oito anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que não disponham da experiência e dos conhecimentos necessários, desde que lhes tenham sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança, ou que o utilizem sob sua supervisão.
• Nunca deixe as crianças brincarem com este aparelho.
• Crianças sem supervisão não devem nem limpar, nem manter este aparelho.
• AVISO: Nunca deixe a placa sem vigilância sempre que a utilizar para confeccionar alimentos com gorduras, caso contrário corre o risco de incêndio.

• NUNCA utilize água para extinguir um incêndio; desligue o aparelho e, em seguida, abafe a chama com uma tampa ou uma manta anti - fogo.

• AVISO: Perigo de incêndio: nunca utilize as superfícies de cozedura para arrumar objectos.

• AVISO: Se a superfície da placa estiver estalada, desligue o aparelho para evitar a possibilidade de choque eléctrico.
• Nunca utilize um sistema de limpeza a vapor para limpar este aparelho.
• Nunca coloque objectos metálicos como, por exemplo, facas, garfos, colheres ou tampas, sobre a superfície da placa, pois podem aquecer.
• remova sempre eventuais líquidos derramados da tampa antes de a abrir.
• espere sempre que a placa arrefeça antes de baixar a tampa.
• Depois da utilização, desligue a zona de cozedura com o respectivo comando, não se limitando a fiar - se no detector da presença de recipientes.
• este aparelho nunca pode ser operado com um temporizador externo nem com qualquer outro sistema de comando à distância.
• O sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eléctrica.
• as instruções têm de indicar o tipo de cabo a ser utilizado,

tendo em consideração a temperatura registada na superfície traseira do aparelho.

• Se o cabo de alimentação de energia estiver danificado, e para evitar perigos, tem o mesmo de ser substitudo pelo fabricante, por um centro de assistência a técnica autorizado do mesmo ou por um técnico devidamente qualificado.
• CUIDADO: Com vista a evitar perigos resultantes da reposição acidental do disjuntor térmico, este aparelho não pode ser alimentado a partir de um comutador externo como, por exemplo, um temporizador, nem pode ser ligado a um circuito que seja regularmente ligado e desligado pela empresa abastecedora de electricidade.

Caro Cliente,

Obrigado por ter preferido a placa de indução Rosieres, um produto que o poderá servir com total satisfação, durante muitos anos.

Antes de instalar e utilizar o aparelho, leia com atenção este Manual de Instruções e conserve-o para posteriores consultas.

Introdução

A placa de indução pode dar resposta às mais variadas exigências de cozedura com aquecimento electromagnético, graças a um sistema de controlo microinformatizado, multifunções. A escolha ideal para as famílias modernas.

Feito com materiais especiais, este electrodoméstico é extremamente fácil de utilizar, resistente e seguro.

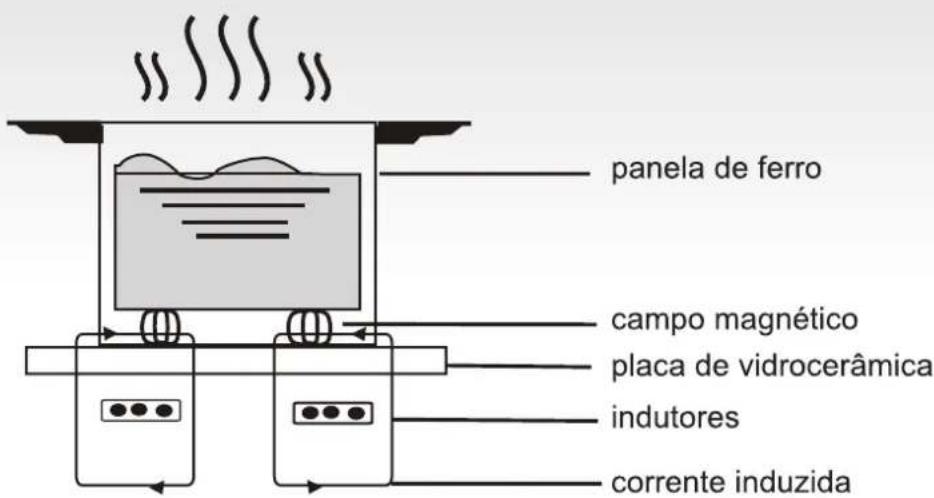

A placa de indução é constituída por uma bobina de indução, uma placa de material ferromagnético e um sistema de controlo. A corrente eléctrica gera um campo electromagnético potente à volta da serpentina, produzindo uma série de ondas que geram o calor que é depois difundido pela superfície da placa.

Segurança

Esta placa é destinada a uso doméstico.

Preocupados em melhorar constantemente os nossos produtos, reservamo-nos o direito de os alterar para que acompanhem a evolução técnica.

- Protecção contra sobreaquecimento

Um sensor de temperatura verifica constantemente a temperatura dentro da placa. Quando se regista uma temperatura superior à do nível de segurança, a placa desliga-se automaticamente.

Sinalização de objectos em contacto com a placa

Quando o diâmetro da panela colocada sobre o disco for inferior a 80 mm, se a panela em causa for não magnética (como por exemplo as panelas de alumínio) ou ainda, em caso de abandono de pequenos utensílios (como facas, garfos ou chaves) sobre a placa, o sistema disparará um sinal sonoro automaticamente, durante cerca de 1 minuto. Se o problema persistir, a placa entra automaticamente em standby.

Aviso de calor residual

Quando a placa for utilizada durante um período de tempo prolongado, há que ter em conta que a placa se mantém com calor residual durante algum tempo. Assim, a letra "H" no display aparece, para avisar que é necessário manter-ser afastado da placa.

Autodesactivação como protecção

A autodesactivação é outra função de segurança da sua placa de indução. Activa-se automaticamente se a placa for deixada acesa. Os tempos predefinidos para desactivar automaticamente a placa do fogão variam em função do nível de potência utilizada e vêm indicados no quadro abaixo:

Nível de potência	A zonde cozedura desliga-se automaticamente após
1-3	8
4-6	4
7-9	2

Quando a panela é retirada do disco no fim da cozedura, a placa de indução não pode parar o aquecimento imediatamente, desligando-se apenas depois do sinal sonoro tocar durante 1 minuto.

Muito importante:

Pessoas com pacemaker devem utilizar este electrodoméstico sob orientação do seu médico.

Instalação

Seleção do equipamento de instalação

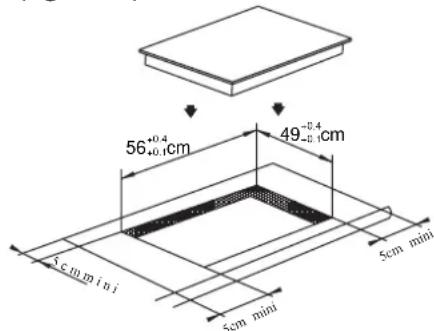

1. Fure o tampo da banca segundo as medidas indicadas na figura. Para uma instalação correcta é necessário deixar um espaço de, pelo menos, 5 cm à volta do furo. Verifique se a espessura do tampo de suporte da placa do fogão é, pelo menos, de 30 mm e se o material que o constitui é resistente a temperaturas altas, a fim de evitar deformações por radiação do calor da placa (figura 1).

1. Verifique sempre se a placa de indução está bem fixada na sua base de fixação e se o ar que entra e sai circula perfeita e livremente (figura 2).

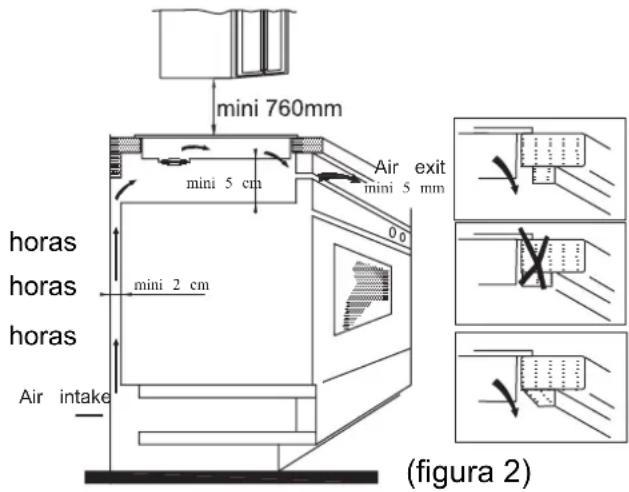

Nota: A distância mínima de segurança entre a placa e o eventual armário colocado superiormente deve ser de, pelo menos, 760 mm.

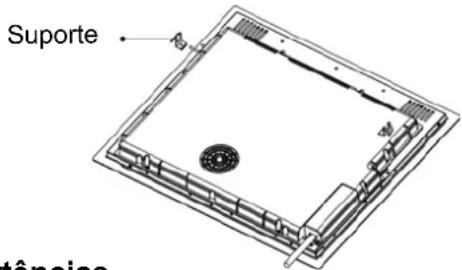

1. Após colocar a placa na posição de montagem, fixe-a à banca com quatro suportes (conforme figura). A seguir, ajuste cada um dos suportes segundo a espessura do tampo da banca.

Advertências

1) A placa de indução tem de ser instalada por pessoal qualificado. Não faça a instalação sozinho.
2) A placa de indução não pode ser montada em frigoríficos, congeladores, máquinas de lavar louça ou secadores de roupa.
3) A placa de indução deve ser instalada de modo a garantir a melhor irradiação de calor possível.
4) A parede e a área por baixo da placa de indução têm de ser resistentes ao calor.
5) Para evitar danos, a película de cola entre a placa do fogão e a superfície de fixação também tem de ser resistente ao calor.

4. Ligações eléctricas

A ligação da placa do fogão à rede eléctrica deverá ser feita por pessoal qualificado e respeitando as normas em vigor. Os vários modos de ligação da placa estão indicados

Voltagem	Cablagem
380-415V 3N~	1 2 3 4 5L1 L2 NCastanho Preto Azul Amarelo/Verde
220-240V~	1 2 3 4 5LPreto Azul Amarelo/Verde Castanho e

Verifique se a instalação eléctrica da sua casa é provida de uma ligação à terra eficaz segundo as normas e disposições de lei. A ligação à terra è obrigatória.

O fabricante declina toda e qualquer responsabilidade por eventuais danos provocados a pessoas ou coisas decorrentes do não cumprimento desta norma.

Se o aparelho for desprovido de ficha de ligação à corrente eléctrica, aplique no cabo uma ficha normalizada com capacidade para aguentar a carga indicada na placa de características do aparelho em questão.

Se desejar uma ligação à rede eléctrica fixa, será necessário intercalar entre o aparelho e a rede um dispositivo de corte omnipolar com distância mínima entre os contactos de 3 mm.

Se o cabo eléctrico estiver danificado ou a precisar de ser substituído, é necessário que a operação seja feita por pessoal especializado.

O cabo não pode ser dobrado ou esmagado.

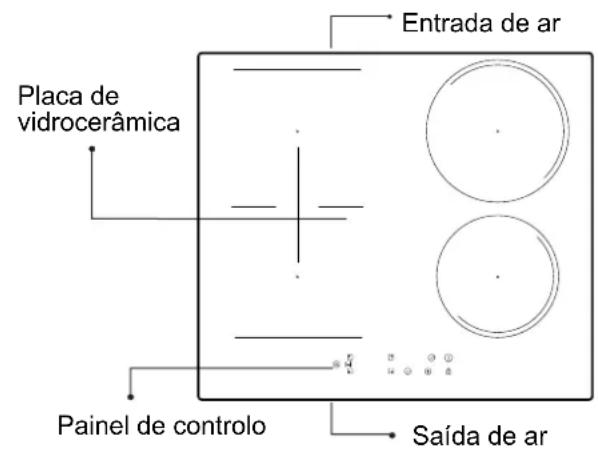

Descrição da placa de indução

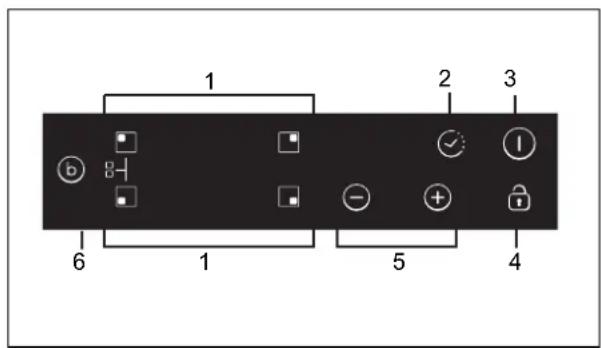

Esquema do painel de controlo

1. Botão de selecção da zona que se deseja ligar
2. Timer 3. ON/OFF
   4.Botão de segurança 5.Regulação de potência
3. Boost

Instruções para utilização

Preparação antes de utilizar:

Imediatamente após a ligação, a placa emite um sinal sonoro e todos os indicadores luminosos começam a piscar durante 1 segundo, indicando que a placa de indução está em standby.

Instruções de funcionamento

Após pressão do botão “ON/OFF”, todos os indicadores luminosos mostram o símbolo “-”. Seleccione a zona de cozedura em que colocou a panela. O indicador luminoso do nível de potência da zona seleccionada começa a piscar. Prima, então, as teclas “+” ou “-”. O display indicará 5 como valor standard. Regule o nível de potência desejado com as teclas “+” ou “-”.

Premindo as teclas “+” e “-” simultaneamente, as programações anteriores serão anuladas e a zona da placa de indução desligada.

Ver quadro da pág. 121 para informações sobre a potência específica de cada zona de cozedura da placa de fogão.

Nota: Após pressão da tecla "ON/OFF", a placa de indução permanece em standby se não se fizer nenhuma operação no prazo máximo de 1 minutos.

Premindo a tecla TIMER, o indicador começa a piscar no display. É, então, possível definir o tempo. Utilizando as teclas "+" e "-" o utilizador poderá definir o tempo, de 1 a 99 minutos. Premindo a tecla "+" o tempo aumentará progressivamente, de 1 minuto. Premindo a tecla "-" diminuirá também, progressivamente, de 1 minuto. Quando o tempo exceder o valor máximo, de 99 minutos, o timregressa

automaticamente a 0. Premindo as teclas “+” e “-” ao mesmo tempo, o indicador regressa ao valor 0.

Confirmação da função TIMER

1. Seleccione o nível de potência da zona de cozedura desejada, prima a tecla "timer" e defina o tempo.
2. Depois do timer ter piscado durante cerca de 5 segundos, o tempo definido fica automaticamente confirmado.
3. A seguir à programação do tempo, prima a tecla “TIMER” para verificar se programou, efectivamente, o tempo desejado.

Cancelamento da função TIMER

Mantenha premida a tecla “timer” durante 5 segundos, para cancelar a função definida anteriormente. O display indicará 0.

Modo de segurança

Para assegurar a segurança de criança as, a placa de induça possui um dispositivo de bloqueio.

Para bloquear: pressione a tecla "Interlock", a placa entra em modo "Interlock", no relógio surgem as letras "Lo". As outras teclas est não desactivadas excepto a tecla "ON/OFF".

Desbloquear

Pressione a tecla "Interlock" durante 2 segundos e a placa voltará ao seu funcionamento normal. letras "LO". As outras teclas est ?o desactivadas excepto a tecla

"ON/OFF".

Função BOOST (cozedura rápida)

Para maior rapidez de cozedura prima o botão “BOOST”, depois de seleccionar a zona da placa, com o indicador de potência a indicar “P”.

Nota:

A função BOOST dura um máximo de 5 minutos. Decorrido este período de tempo a placa volta à sua programação de origem.

Cancelamento da função "BOOST"

Seleccione a zona em que está em função o modo de funcionamento BOOST e prima o botão BOOST para cancelar esta programação. A potência regressará ao nível original. Se a tecla “-” for premida durante a função BOOST, o sistema define o nível de potência 9.

Seleção dos recipientes de cozinha para cozinhar

sertã de ferro

panela de aço inoxidável

tacho de ferro

fervedor de ferro

chaleira de aço inoxidável esmaltado caçarola esmaltada frigideira de ferro

1. Há múltiplos recipientes indicados para utilização em cozedura na placa de indução. Esta placa de indução permitir-lhe-á identificá-los e testá-los, aplicando um dos métodos seguintes:

Coloque a panela sobre a zona de cozedura. Se no indicador desta zona de cozedura aparecer referido um nível de potência, significa que a panela é utilizável mas se, em vez disso, começar a piscar o símbolo "U", é sinal de que a panela não é própria para utilizar em placa de indução.

1. Coloque um íman na panela. Se houver atracção entre os dois elementos, significa que a panela é própria para cozedura em placa de indução.

Nota: O fundo do recipiente terá de conter materiais que permitam condução magnética.

A panela deverá ter base plana e diametro superior a 14 cm.

1. Use recipientes cujo fundo tenha um diâmetro suficientemente grande para cobrir a demarcação da zona de cozedura. A utilização de um recipiente com um diâmetro ligeiramente superior ao da zona de cozedura assegura uma utilização o mais eficiente possível da energia. Já a utilização de um recipiente com um diâmetro inferior ao da zona de cozedura implica uma eficiência de utilização da energia aquém da óptima. Além disso, recipientes com um diâmetro inferior a 140 mm poderão não ser detectados pela placa.

Limpeza e manutenção

A superfície da placa de indução pode ser limpa, segundo um dos processos indicados no quadro abaixo:

Tipo de sujidade Como limpar Material a utilizar na limpeza
Pouco sujo Molhar com água quente e depois secar Esponja
Muito sujo	Molhar com água quente e secar com uma esponja abrasiva própria para vidrocerâmica	Esponja especial para vidrocerâmica
Incrustações	Deitar vinagre branco sobre a incrustação e limpar depois com um pano macio, ou utilizar um detergente específico.	Folha adesiva específica para vidrocerâmica
Açúcar, plástico ou alumínio fundido	Para remover os resíduos, utilizar um raspador próprio para vidrocerâmica (para proteger o vidro, é preferível utilizar produtos à base de silicone)	Folha adesiva específica para vidrocerâmica

Nota: Antes de qualquer operação de limpeza, desligue sempre o aparelho da rede eléctrica.

Avarias e soluções

Em caso de anomalia, a placa de indução activa automaticamente as suas funções de protecção e dispara os códigos de protecção correspondentes:

Problema Causa possível Solução
F0/F1/F2 Avaria da ventoinha Contactar o fornecedor
F3-F8 Avaria no sensor de temperatura Contactar o fornecedor
E1/E2 Tensão eléctrica anómala	Verificar se há corrente eléctrica. Após a verificação, ligar de novo o aparelho
E3/E4 Temperatura anómala Verificar a panela
E5/E6 Irradiação de calor insuficiente	Ligar de novo o aparelho depois de arrefecido

Esta uma lista das avarias mais comuns.

Não desmonte a placa de indução por si, para evitar perigos e não provocar danos maiores.

SERVIÇO DE ASSISTÊNCIA A CLIENTES

Antes de chamar o serviço de Assistência Técnica

Se o aparelho não funcionar, aconselhamos:

— Verificar se a ficha está bem adaptada na tomada de corrente;
— Verificar o quadro de avarias indicado acima.

Se não conseguir localizar a causa do problema de funcionamento:

desligue o aparelho, não lhe mexa e chame o Serviço de Assistência Técnica.

Declaração especial

Todo o conteúdo deste manual foi submetido a cuidadosa verificação. No entanto, o fabricante declina toda e qualquer responsabilidade por erros ou omissões na impressão.

Além disso, numa eventual revisão do Manual de Instruções, o fabricante reserva-se o direito de introduzir eventuais alterações técnicas, sem qualquer aviso prévio. O aspecto e cor do equipamento correspondem aos do produto actual.

ATENÇÃO!: Não eliminar este produto como resíduo doméstico. É necessário que seja recolhido separadamente, para submeter a tratamento especial.

Este electrodoméstico está marcado de acordo com a Directiva Europeia 2012/19/CE sobre eliminação de resíduos de equipamentos eléctricos e electrónicos (REEE).

Respeitando as directivas impostas sobre a eliminação deste produto, contribuirá para prevenir potenciais efeitos negativos para o meio ambiente e a saúde que, diversamente, poderiam decorrer da sua eliminação inadequada.

Este símbolo aplicado no produto indica que não pode ser eliminado como residuo doméstico normal e que tem de ser levado a um centro de recolha selectiva próprio para reciclagem de equipamentos eléctricos e electrónicos.

Para mais informações sobre o tratamento, eliminação e reciclagem deste produto, contacte os serviços municipalizados locais ou dirija-se à loja onde comprou o aparelho.
