RIB633CTP - Liesi ROSIERES - Ilmainen käyttöohje ja opas

Tuotetyyppi	Induktioliesi (upotettava)
Merkki	Rosieres
Malli	RIB633CTP
Mitat (L × S)	n. 56 × 49 cm
Asennusaukko (L × S)	56⁺⁰·⁴₋₀.₁ cm × 49⁻⁰·⁴₋₀.₁ cm
Minimietäisyys seinään	5 cm
Minimietäisyys yläkaappeihin	760 mm
Työtason paksuus	vähintään 30 mm
Jännitesyöttö	220-240 V~ tai 380-415 V 3N~
Liitäntäteho	n. 7,2 kW (arvioitu)
Ohjaus	Kosketusanturi
Keittoalueiden määrä	4 (induktio)
Tehostustoiminto	Kyllä, max. 5 minuuttia
Ajastin	Kyllä, 1-99 minuuttia
Lapsilukko	Kyllä (lukitus)
Jäännöslämmön näyttö	Kyllä ("H")
Ylikuumenemissuoja	Kyllä
Automaattinen sammutus	Kyllä (tason mukaan 2-8 t.)
Sopivat keittoastiat	Ferromagneettinen, pohja tasainen, Ø > 14 cm
Puhdistus	Lämmin vesi, sieni; pinttyneeseen likaan etikkaa tai erikoispuhdistusainetta
Suojausluokka	Vain sisätiloihin

Usein kysytyt kysymykset - RIB633CTP ROSIERES

Mitkä kattilat sopivat induktioliedelle?

Sopivia ovat kattilat, joissa on ferromagneettinen pohja, esim. rauta, emali tai ruostumaton teräs. Pohjan on oltava tasainen ja halkaisijaltaan vähintään 14 cm. Tarkista magneetilla: jos se tarttuu, kattila sopii.

Kuinka otan lapsilukon käyttöön?

Paina kosketuspainiketta Lukitus. Näytölle ilmestyy Lo. Kaikki painikkeet paitsi ON/OFF on lukittu. Avaamiseksi pidä painiketta painettuna 2 sekuntia.

Mitä näytön 'U'-merkki tarkoittaa?

Symboli U osoittaa, että asetettu kattila ei sovellu induktiolle, esim. alumiinista tai liian pieni halkaisija. Käytä sopivaa kattilaa.

Kuinka käytän tehostustoimintoa?

Valitse haluttu keittoalue ja paina Boost-painiketta. Näytöllä näkyy P. Tehostuksen enimmäiskesto on 5 minuuttia, jonka jälkeen laite palaa edelliselle tasolle.

Mitä virhekoodit F0-F8 tarkoittavat?

Koodit F0/F1/F2 viittaavat tuulettimen häiriöön, F3-F8 lämpötila-anturin häiriöön. Ota molemmissa tapauksissa yhteys asiakaspalveluun.

Kuinka puhdistan keraamisen keittotason oikein?

Puhdista kevyt lika lämpimällä vedellä ja pehmeällä sienellä. Voimakkaampaan likaan tai pinttyneeseen likaan käytä erikoissientä keraamisille tasoille tai hieman valkoviinietikkaa. Älä koskaan käytä hankausaineita.

Voinko asentaa keittotason astianpesukoneen päälle?

Ei, induktioliedettä ei saa asentaa jääkaappien, astianpesukoneiden tai pyykinpesukoneiden päälle. Huolehdi riittävästä ilmanvaihdosta ja lämmönkestävistä alustoista.

Kuinka kauan automaattinen sammutus kestää?

Sammutusaika riippuu asetetusta tehotasosta: tasot 1-3 sammuvat 8 tunnin jälkeen, tasot 4-6 4 tunnin jälkeen ja tasot 7-9 2 tunnin jälkeen.

Mitä tehdä, jos keraamisessa pinnassa on halkeama?

Sammuta laite välittömästi sähköiskun välttämiseksi. Irrota pistoke ja ota yhteys asiakaspalveluun. Älä käytä keittotasoa enää.

Mitä turvaetäisyyksiä on noudatettava asennuksessa?

Keittotason ympärillä on oltava vähintään 5 cm:n vapaa tila. Yläkaappeihin on oltava vähintään 760 mm:n etäisyys. Työtason on oltava vähintään 30 mm paksu ja lämmönkestävä.

KÄYTTÖOHJE RIB633CTP ROSIERES

Turvallisuus ja huolto

• VAROITUS: Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskettamasta lämmitysvastuksia.
• Alle kahdeksanvuotiaita lapsia ei saa päästää laitteen lähelle ilman jatkuvaa valvontaa.
• Yli kahdeksanvuotiaat lapset ja henkilöt, joiden fyysinen tai henkinen toimintakyky on rajallinen tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, voivat käyttää laitetta, jos heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta
• käytöstä ja siihen liittyvistä vaaroista.
• Lapset eivät saa leikkiä tällä laitteella.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa VAROITUS: Ruoan kypsentäminen öljyssä tai rasvassa ilman valvontaa on vaarallista ja voi aiheuttaa tulipalon.
• ÄLÄ KOSKAAAN yritä sammuttaa paloa vedellä, vaan kytke laite pois päältä ja yritä sitten tukahduttaa tuli esim. kannella tai sammutuspeitteellä.
  • VAROITUS: Tulipalon vaara: älä säilytä mitään liesitasoilla.
• VAROITUS: Jos pinnassa on halkeama, kytke laite pois päältä välttääksesi sähköiskun vaaran.
• Ä lä puhdista laitetta höyrypesurilla.
• Metalliesineitä kuten veitsiä haarukoita, lusikoita tai kansia ei

pidä asettaa liesitasolle, koska ne saattavat kuumentua.

• pyyhi roiskeet kannen päältä ennen sen avaamista.
• lieden pinnan tulee antaa jäähtyä ennen kannen sulkemista.
• Sammuta liesi säätimestä käytön jälkeen, älä luota pelkkään keittoastian tunnistimeen.
• laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko - ohjausjärjestelmän avulla.
  Kiinteästi kytketyn laitteen virran on oltava kytkettävissä pois säännösten mukaisesti.

- ohjeissa on mainittava käytettävän johdon tyyppi ottaen huomioon laitteen takapinnan lämpötila.

- Jos virtajohto on vaurioitunut, sen saa vahinkojen välttämiseksi vaihtaa vain valmistaja tai tämän valtuuttama huoltomies tai henkilö, jolla on vastaava pätevyys.

- HUOMAUTUS: Jotta vältetään ylikuumenemissuojan asetuksen vahingossa tapahtuvan muuttamisen aiheuttama vaara, laitteen virransyöttöä ei saa järjestää ulkoisen kytkentälaitteen, kuten ajastimen, kautta, eikä laitetta saa kytkeä virtapiiriin, jonka virta kytkeytyy säännöllisesti päälle ja pois päältä.

Arvoisa Asiakas,

Haluamme kiittää sinua siitä, että olet valinnut Rosieres induktiokeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin.

Lue tämä ohjekirja huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten.

Johdanto

induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkömagneettisen lämmityksen avulla. Kiitos monitoimisen ja mikrotietokoneistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille.

Tämä keittotaso on valmistettu erityismateriaaleista ja sitä on erittäin helppo käyttää ja lisäksi se on kestävä ja varma.

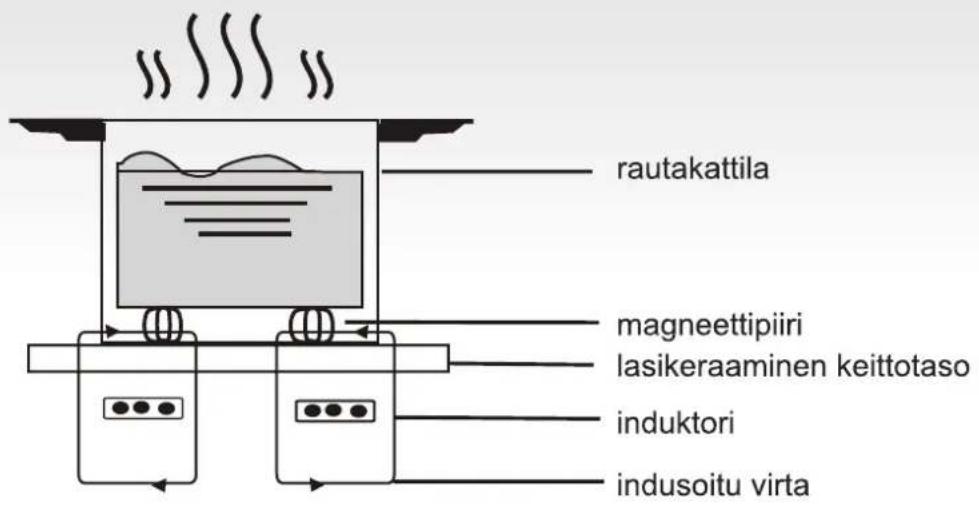

Toiminta

Induktiokeittotaso koostuu sähkökierukasta, rautamagneettisesta laatasta ja ohjausjärjestelmästä. Sähkövirta tuottaa voimakkaan sähkömagneettisen kentän kierukan ympärillä. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpöä ja tämä lämpö vuorostaan siirtyy keittoastiaan keittotason välityksellä.

Turvallisuus

Olemme suunnitelleet tämän keittotason kotitalouskäyttöön.

Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen liittyviä muutoksia.

Ylikuumenemissuoja

Sensori kontrolloi lämpötilaa keittotason sisässä. Jos lämpötila ylittää turvatason, levy sammu automaattisesti.

Ilmoitus keittolevyllä olevista esineistä

Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan.

Jälkilämmön hälytys

Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpöä. Näytössä näkyvä kirjain "H" varoittaa koskemasta keittotasoon.

Suoja automaattisammutuksella

Automaattisammutus on yksi induktiokeittotason suojatoimista.

Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta:

Tehotaso	Aika, jonka jälkeen keittoalue sammuu automaattisesti
1-3	8
4-6	4
7-9	2

Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammuu.

Huomio

Sydämentahdistinta käyttävät henkilöt voivat käyttää tätä kotitalouskonetta ainoastaan lääkärin seurannassa.

Asennus

Asennuksen suoritus

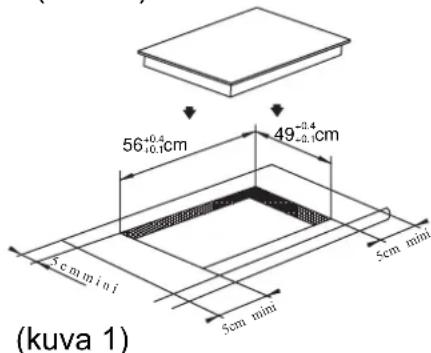

1. Tee reikä huonekalun pintaan kuvassa annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpötiloja. Näin vältetään, ettei keittotason tuottama lämpö vääristä tuen muotoa (kuva 1).

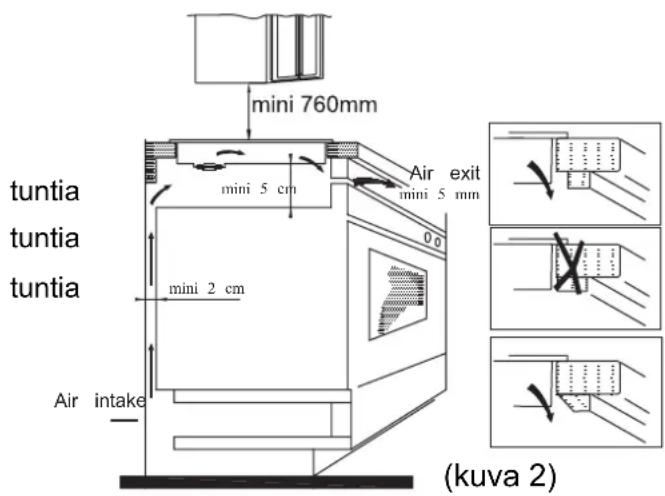

1. Varmista aina, että induktiokeittotaso on lujasti kiinni tukitasossa ja hyvin tuuletettu (kuva 2).

Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mm:n tila.

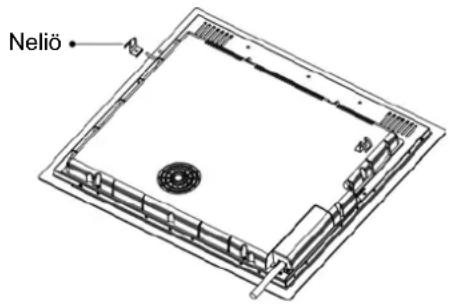

1. Asetettuasi keittotason, kiinnitä se tukitasoon neljällä neliöllä (kuten kuvassa). Säädä sitten jokainen neliö tukitason paksuuden mukaan.

Varotoimenpiteet

(1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilökunta. Älä asenna itse.
(2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle.
(3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpö.
(4) Keittotason alapuolella olevien seinien ja alueiden on oltava lämmönkestäviä.
(5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava lämmönkestävää vaurioiden välttämiseksi.

4. Sähkökytkennät

Kytkennän sähköverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilökunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3:

Jännite	Johtojen liitäntä
380-415V 3N~	1L1	2L2	3←N	4←N	5←
	RuskeaMusta Sininen Keltainen/vihreä
220-240V~	1←L	2L	3←N	4←N	5←
	Sininen Keltainen/vihreäRus

Valmistaja ei ole vastuussa vahingoista henkilöille tai esineille, jotka johtuvat tämän säädöksen noudattamatta jättämisestä.

Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen.

Jos halutaan kiinteä liitäntä verkkoon, on laitteen ja verkon välille asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm.

Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilökunta.

Kaapeli ei saa taittaa tai litistää.

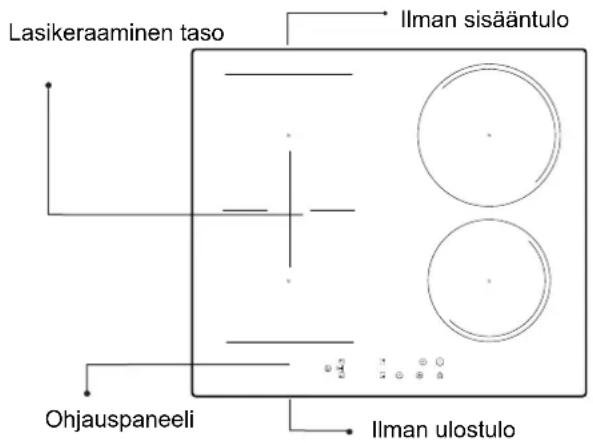

Induktiokeittotason kuvaus

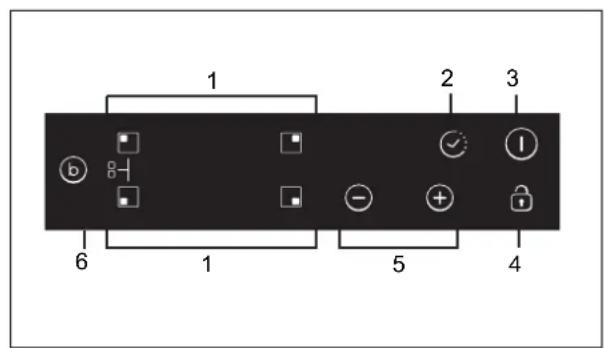

Ohjauspaneelin kaavio

1. Lämmitettävän alueen valintapainike 2. Ajastin

3.ON/OFF 4.Turvalukituksen painike
5.Tehon säätö 6.Boost

Varmista, että sähkölaitteisto on varustettu tehokkaalla maattokytkennällä säädösten ja määräysten mukaan. Maadoitus on pakollista.

Käyttöohjeet

Valmistelut ennen käyttöä:

Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja kaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle

Toimintaohjeet

Painikkeen "ON/OFF" painamisen jälkeen kaikki valodiodit näyttävät merkkiä "-". Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita "+" tai "-", näytössä näkyy standardiasetuksena 5. Säädä painikkeilla "+" tai "-" haluttu tehotaso. Painamalla yhtä aikaa painikkeita "+" ja "-", aikaisemmat asetukset nollataan ja keittotason alue sammuu.

Katso taulukosta sivulla 55 keittotason eri alueiden tehot.

Huomio: painettuasi painiketta "ON/OFF", induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä 1 minuuttiin.

AJASTIN-toiminto (TIMER)

Painamalla TIMER-painiketta, valodiodi vilkkuu näytössä ja ajan säätäminen on mahdollista. Painikkeilla "+" tai "-" voidaan aika säätää välillä 1 – 99 minuuttia. Painamalla painiketta "+" asetus kasvaa 1

minuutin kerrallaan; painamalla painiketta "-" asetus pienenee 1 minuutin kerrallaan. Kun asetettava aika ylittää 99 minuuttia, ajastin menee nollaan automaattisesti. Painamalla yhtä aikaa painikkeita "+" ja "-" näyttö palaa

0:aan.

Vahvista ajastintoiminto (TIMER)

1. Valitse etukäteen valitun keittoalueen teho, paina painiketta "timer" ja aseta aika.
2. Kun ajastin on vilkkunut noin 5 sekuntia, asetettu aika vahvistetaan automaattisesti.
3. Ajan asetuksen jälkeen, paina "TIMER" varmistaaksesi halutun asetuksen.

Ajastintoiminnon peruutus (TIMER)

Paina painiketta "timer" 5 sekuntia peruuttaaksesi edellä asetetun toiminnon.

Näytössä näkyy 0.

Turvatoiminto

lasten turvallisuuden vuoksi, induktiokeittotaso on varustettu lukituslaitteella.

Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytössä näkyy symboli "Lo" ja kaikki muut toiminnot ovat poissa päältä.

Lukituksen avaaminen

Pidä lukituslaitteen (Interlock) painiketta painettuna 2 sekunnin ajan.

BOOST-toiminto (pikalämmitys)

Keittämisen nopeuttamiseksi, paina painiketta "BOOST" valittuasi keittoalueen. Näytössä näkyy "P".

Huomio:

BOOST-toiminto kestää korkeintaan 5 minuuttia, jonka jälkeen keittotaso palaa alkuasetuksiin.

"BOOST"-toiminnon peruutus

Valitse alue, jossa BOOST-toiminto on toiminnassa ja paina painiketta BOOST peruuttaaksesi tämän asetuksen. Taso palautuu aikaisemmin valittuun tehoon. Jos painetaan painiketta "-" BOOST- toiminnon aikana, palautuu tehotaso 9.

Kattiloiden valinta

paistettuja ruokia varten

teräskattila

valurautakasari

valurautapannu
valurautapaistinpannu

emaloitu teräskeitin

emalikattila

valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla. Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista: Aseta kattila keittoalueelle. Jos keittoalueen näyttöön ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli "U", kattila ei sovi induktiokeittotasolle.
2. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva käytettäväksi induktiokeittotasolla.

HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion.

Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 14 cm.

Puhdistus ja huolto

Keittotason pinta on puhdistettava seuraavalla tavalla:

Likatyyppi Miten puhdistetaan Puhdistukseen käytettävä		väline
vähän likainen kuumalla vedellä, kuivaa sen jälkeen sieni
erittäin likainen kuumalla vedellä ja kuivaa sittenlasikeramiikalle tarkoitetulla hankaussienellä.		lasikeramiikalle tarkoitettu erikoissieni
pinttynyt lika Kaadavaaleaa etikkaa kohtiin, joissa on pinttynyttä likaa ja puhdista pehmeällä rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta.		lasikeramiikalle tarkoitettu tarrapaperi
sulanut sokeri, muovi tai alumiinipoistaaksesi jäänteet käytä lasikeramiikalle tarkoitettua raappaa (lasin suojelemiseksi on parempi käyttää silikonipohjaista tuotetta).		lasikeramiikalle tarkoitettu tarrapaperi

Huomio: kytke kodinkone irti ennen puhdistamista.

Vikailmoitus ja tarkistus

Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytössä näkyvät seuraavat koodit:

Ongelma Mahdolliset syyt ratkaisu
F0/F1/F2 vika tuulettimessa ota yhteyttä myyjään
F3-F8 lämpötila-anturissa vika ota yhteyttä myyjään
E1/E2 normaalista poikkeava sähköjännite		tarkista sähkön syöttö ja tämän jälkeen laita laite uudelleen päälle.
E3/E4 normaalista poikkeava lämpötila tarkista kattila
E5/E6 riittämätön lämmön säteily		sytytä laite uudestaan sen jälkeen kun se on jäähtynyt

Tämä on luettelo yleisimmistä vioista.

Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa.

ASIAKASPALVELU

Ennen tekniseen tukeen soittamista

Jos laite ei toimi suosittelemme:

—tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan;
—tarkistamaan yllä annetun taulukon yleisimmistä vioista.

Jos vian syytä ei löydy:

sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus

Tämän käsikirjan sisältö on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista.

Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen.

HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen.

Tämä kodinkone on valmistettu sähkö- ja elektronisten laitteiden hävitystä koskevan direktiivin 2012/19/EC mukaan.

Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristölle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia jos laite hävitettäisiin muulla tavalla.

Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkö ja elektronisten laitteiden kierrätyskeskukseen.

Lisätietoja hävittämisestä ja kierrätyksestä saa paikallisilta jätteiden hävityksestä vastaavilta viranomaisilta tai siitä liikkeestä, josta tuote on ostettu.
