Produkttype	Induksjonskokeplate (innbygging)
Merke	Rosieres
Modell	RIB633CTP
Mål (B × D)	ca. 56 × 49 cm
Innbyggingsmål (B × D)	56⁺⁰·⁴₋₀.₁ cm × 49⁻⁰·⁴₋₀.₁ cm
Minste avstand til vegg	5 cm
Minste avstand til overskap	760 mm
Benkeplatetykkelse	minst 30 mm
Spenningsforsyning	220-240 V~ eller 380-415 V 3N~
Tilkoblingseffekt	ca. 7,2 kW (estimert)
Styring	Touch-sensor
Antall kokesoner	4 (induksjon)
Boost-funksjon	Ja, maks 5 minutter
Timer	Ja, 1-99 minutter
Barnesikring	Ja (låsing)
Restvarmeindikator	Ja («H»)
Overopphetingsbeskyttelse	Ja
Automatisk avstenging	Ja (avhengig av trinn 2-8 timer)
Egnet kokekar	Ferromagnetisk, flat bunn, Ø > 14 cm
Rengjøring	Varmt vann, svamp; ved fastbrente rester eddik eller spesialrenser
Beskyttelsesgrad	Kun for innendørs bruk

Ofte stilte spørsmål - RIB633CTP ROSIERES

Hvilke gryter er egnet for induksjonskokeplaten?

Egnede gryter har ferromagnetisk bunn, f.eks. jern, emalje eller rustfritt stål. Bunnen må være flat og ha en diameter på minst 14 cm. Test med en magnet: hvis den fester seg, er gryten egnet.

Hvordan slår jeg på barnesikringen?

Trykk på sensor-tasten Lås. Displayet viser Lo. Alle taster unntatt ON/OFF er låst. For å låse opp, hold tasten inne i 2 sekunder.

Hva betyr indikatoren 'U' på displayet?

Symbolet U indikerer at gryten ikke er egnet for induksjon, f.eks. laget av aluminium eller med for liten diameter. Vennligst bruk en egnet gryte.

Hvordan bruker jeg Boost-funksjonen?

Velg ønsket kokesone og trykk på Boost-tasten. Displayet viser P. Maksimal Boost-varighet er 5 minutter, deretter går enheten tilbake til forrige trinn.

Hva betyr feilkodene F0 til F8?

Kodene F0/F1/F2 indikerer en feil med viften, F3-F8 en feil med temperatursensoren. I begge tilfeller, vennligst kontakt kundeservice.

Hvordan rengjør jeg glaskeramikkoverflaten riktig?

Ved lett smuss rengjør med varmt vann og en myk svamp. Ved sterkere smuss eller innbrente rester, bruk en spesialsvamp for glaskeramikk eller litt hvit eddik. Bruk aldri skuremidler.

Kan jeg montere kokeplaten over en oppvaskmaskin?

Nei, induksjonskokeplaten må ikke monteres over kjøleskap, oppvaskmaskiner eller vaskemaskiner. Sørg for tilstrekkelig ventilasjon og varmebestandige underlag.

Hvor lang tid tar automatisk avstenging?

Avstengingstiden avhenger av innstilt effekttrinn: Trinn 1-3 slås av etter 8 timer, trinn 4-6 etter 4 timer, og trinn 7-9 etter 2 timer.

Hva gjør jeg ved en sprekk i glaskeramikken?

Slå av enheten umiddelbart for å unngå elektrisk støt. Trekk ut støpselet og kontakt kundeservice. Ikke bruk kokeplaten mer.

Hvilke sikkerhetsavstander må overholdes ved montering?

Rundt kokeplaten må det holdes en fri avstand på minst 5 cm. Oppover til skap er det nødvendig med en avstand på minst 760 mm. Benkeplaten må være minst 30 mm tykk og varmebestandig.

BRUKSANVISNING RIB633CTP ROSIERES

Sikkerhed og vedligeholdelse

4. Eletriske tilslutninger

Se tabellen på side 30 for den specifikke effekt for hvert kogefelt.

jernpande til friturestegning

gryde i rustfrit stål lav pande i jern pande i jern

emaljeret kedel i rustfrit stål emaljeret gryde

tallerken i jern

Rengøring og vedligeholdelse

slukke for apparatet og kontakte Kundeservice.

Særlig erklæring

Sikkerhetsforskrifter og vedlikehold

• ADVARSEL: Produktet og tilhørende deler blir varme under bruk. Vær forsiktig slik at varmeelementene ikke berøres.
• Barn under 8 år må holdes unna produktet eller være re under kontinuerlig tilsyn.
• Produktet kan brukes av barn fra 8 år og oppover samt av personer med reduserte fysiske eller mentale evner eller personer uten erfaring eller kunnskaper om bruken av produktet, dersom de er under oppsyn eller har fått opplæ ring om bruken av produktet på en trygg måte og er innforstått med potensielle farer.

• Barn skal ikke leke med produktet.
- Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn. ADVARSEL: Matlaging på en platetopp uten tilsyn der det brukes fett eller olje, kan væ re farlig og føre til brann.
- ALDRI prøv å slukke brannen med vann, men slå av platetoppen og slokk flammene med et lokk eller et brannteppe.
- ADVARSEL: Brannfare: ikke legg fra deg ting på platetoppen.
- ADVARSEL: Hvis det er sprekker i overflaten, må du slå av platetoppen for å unngå fare for elektrisk støt.
- Ikke bruk damprens i rengjøringsprosessen
- Metallgjenstander som kniver, gafler, skjeer og lokk må ikke

plasseres på platetoppens overflate da de kan bli varme.

- sol må fjernes fra dekselet før åpning.

produktet må væ re nedkjølt før dekselet legges på.

- Etter bruk må varmeplatene slås av med temperaturkontollen.

- produktet skal ikke brukes ved hjelp av en ekstern timer eller

egen fjernstyring.

- Frakoblingsutstyr må væ re innlemmet i de fastmonterte

kablene i samsvar med koblingsforskriftene.

- instruksjonene må angi hvilken ledningstype som skal brukes,

og ta høyde for temperaturen på baksiden av produktet.

- Dersom ledningen er skadet, må den byttes ut av produsenten

eller en servicerepresentant eller en person med tilsvarende

kvalifikasjoner, slik at man unngår farer.

- FORSIKTIG: For å unngå farer pga. feil innstilling av

takk for at du har valgt Rosieres induksjonsplatetopp, et produkt som vi er sikre på du kommer til å ha glede av i mange år fremover.

Les denne bruksanvisningen nøye før bruk og oppbevar den omhyggelig for senere bruk.

Introduksjon

induksjonsplatetopp tilfredsstiller alle krav og behov ved matlaging med elektromagnetisk oppvarming, takket være et mikrodatastyrt og multifunksjonelt kontrollsystem, og er et meget bra valg for moderne familier.

Dette husholdningsproduktet som er produsert med spesialmaterialer er utrolig lett å bruke og meget holdbart og sikkert.

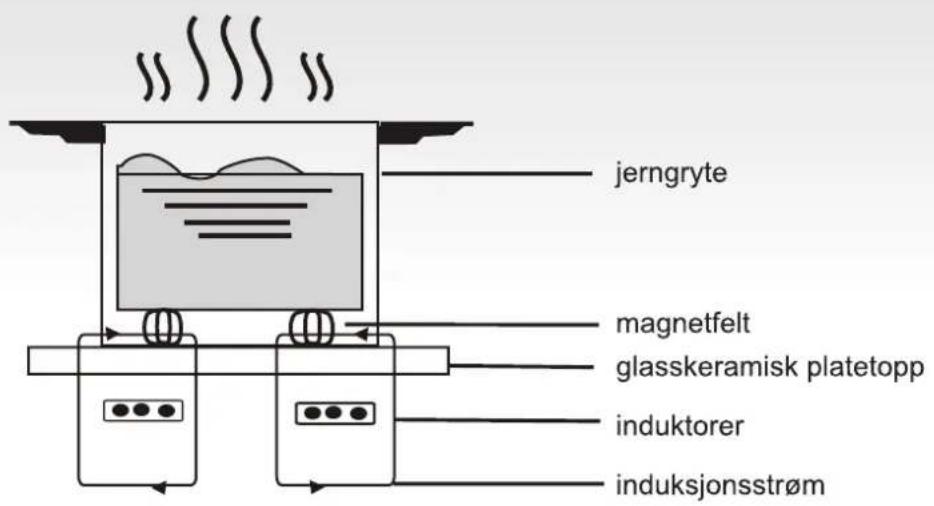

Induksjonsplatetoppen består av en elektrisk spole, en plate av ferromagnetisk materiale og av et kontrollsystem. Elektrisk strøm lager et kraftig elektromagnetisk felt rundt spolen. Dette lager en serie bølger som produserer varme, som igjen overføres fra kokeplatens overflate til kokekaret.

Sikkerhet

Våre produkter er stadig i utvikling og vi forbeholder oss derfor retten til å endre og oppdatere produktet med eventuelle nye tekniske utviklinger.

Beskyttelse mot overoppheting

En sensor kontrollerer temperaturen i platetoppen. Dersom temperaturen overskrider sikkerhetsgrensen slukkes platetoppen automatisk.

- Varsel om gjenstander som ligger på platetoppen

Hvis man setter en gryte med en diameter på mindre enn 80 mm, små gjenstander (f.eks. kniver, gafler eller nøkler) eller en ikke magnetisk gryte (for eksempel aluminiumsgryte) på platen, utløses automatisk et lydsignal som varer i ca. 1 minutt. Hvis problemet ikke løses, vil platetoppen automatisk gå over til stand-by.

Alarm for restvarme

Når platetoppen har stått på lenge kan den forsette å avgi restvarme. Bokstaven "H" på displayet varsler at man ikke må berøre platetoppen.

Selvslukningssikring

Selvslukning er også en sikkerhetsfunksjon som aktiveres automatisk i induksjonsplatetoppen dersom man skulle glemme å slukke platen. Den automatiske selvslukningssikringen aktiveres etter som hvilken varmestyrke man har innstilt, som vist i tabellen under:

Varmestyrke	Kokesonen slåes automatisk av etter
1-3	8
4-6	4
7-9	2

Når maten er ferdig og du fjerner gryten slutter induksjonsplatetoppen å avgi varme og, etter et lydsignal som varer i 1 minutt, blir den slått av.

NB!

personer med pacemaker må ikke bruke dette husholdningsapparatet uten at de først har konsultert legen.

Installasjon

Installasjon av platetoppen

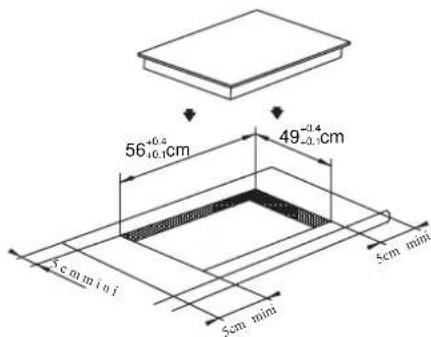

1. Følg målene du finner på tegningen og lag et hull i møbelet; for en korrekt installasjon må det dessuten være minst 5 cm avstand rundt platen. Pass på at bordplaten hvor platetoppen skal installeres har en tykkelse på minst 30 mm, og at den er laget av et materiale som tåler høye temperaturer slik at den ikke deformeres pga varmen fra kokeplaten (figur 1).

1. Pass alltid på at induksjonsplatetoppen hviler støtt på bordplaten, og at det er god ventilasjon (figur 2).

(1) Induksjonsplatetoppen skal installeres av en autorisert installatør. Gjør ikke installasjonen selv.
(2) Induksjonsplatetoppen må ikke monteres på kjøleskap, oppvaskmaskiner eller vaskemaskiner.

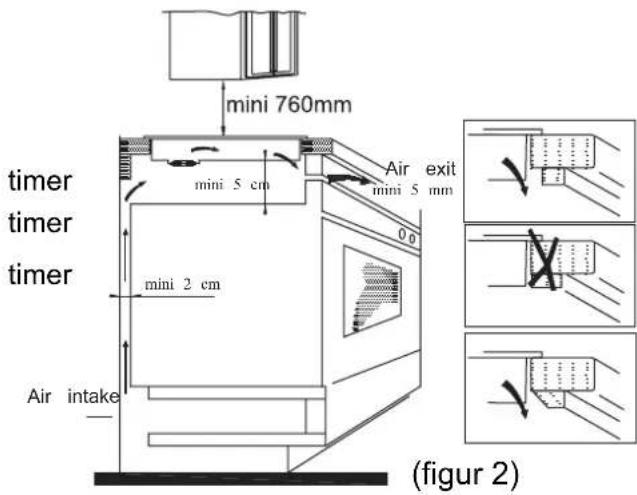

(3) Induksjonsplatetoppen skal installeres slik at det garanteres en optimal varmeavledning.
(4) Veggen og flaten induksjonsplatetoppen må være varmebestandige.
(5) For å unngå skader må den tynne filmen som kleber platetoppen til bordflaten være varmebestandig.

4. Elektrisk tilkopling

Tilkoplingen til el-nettet skal utføres av teknisk kyndig personale og i henhold til gjeldende forskrifter. I figur 3 vises det hvordan platetoppen skal tilkoples.

Spenning	Ledningsforbindelse
380-415V 3N~	1 2L1 L2Svart Blå Gul/grønn3 4 N5 1-
220-240V~	1 2L Svart/ Brun3 4 N5Blå Gul/grønn5 1-

Kontroller at det elektriske anlegget har forsvarlig jording i henhold til gjeldende lover og forskrifter. Jording er obligatorisk.

Produsenten frasier seg ethvert ansvar for personskader eller skader på gjenstander som skyldes at denne forskriften ikke overholdes.

Dersom apparatet ikke er utstyrt med støpsel skal man sette et normalisert støpsel, egnet for belastningen som angis på skiltet, på kabelen.

Dersom man ønsker en fast tilkopling til nettet må man installere, mellom apparatet og nettet, en flerpolet bryterenhet med kontaktavstand på minst 3 mm.

Dersom ledningen er ødelagt må den straks skiftes ut av en teknisk kyndig person.

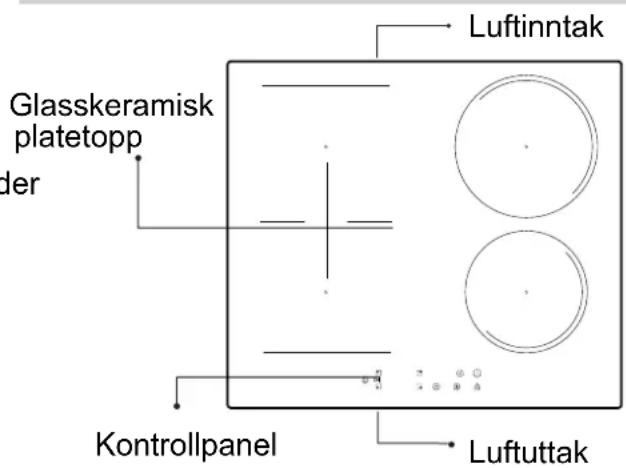

Bes krivelse av induksjonsplatetoppen

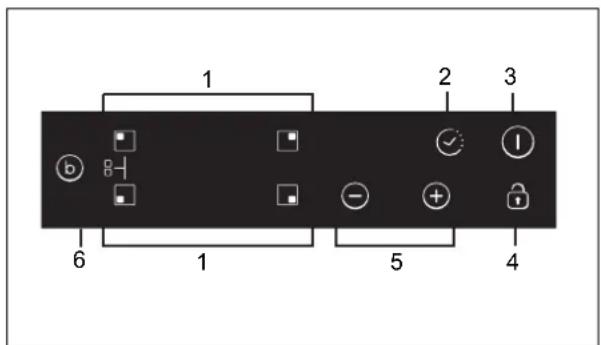

Skjema over kontrollpanelet

1. Innstillingstast for sonen som skal varmes opp
2. Timer 3. PÅ/AV
3. Tast for sikkerhetssperre
   5.Strømstyrkeregulering 6.Boost

Bruksanvisning

Forberedelser før bruk:

Men en gang du setter på platetoppen vil du høre et lydsignal og alle ledlampene blinker i ett sekund; det betyr at kokeplaten står i "stand-by".

Sett gryten på kokesonen du ønsker å bruke.

Betjeningsforklaring

Når du trykker på tasten "ON/OFF" viser alle ledlampene dette symbolet "-". Velg den kokesonen hvor du har satt gryten, ledlampen som viser varmenivået for den valgte sonen begynner å blinke. Trykk deretter på tasten "+" eller "-", displayet viser i utgangspunktet 5, deretter regulerer du styrken som du ønsker med tasten "+" eller "-". Trykker du tasten "+" og "-" inn samtidig, nullstilles alle tidligere innstillinger og kokesonen slåes av.

Se tabell på side 71 for de enkelte kokesonenes spesielle strømstyrke.

OBS: etter at du har trykket på "ON/OFF"-tasten blir induksjonsplatetoppen stående i stand-by dersom du ikke fortsetter innen 1 minutter.

Når du trykker på TIMER-tasten, begynner ledlampen på displayet å blinke og du kan stille inn tiden. Bruk tasten "+" eller "-" til å stille inn minuttene fra 1 til 99. Når du trykker på tasten "+" øker innstillingen gradvis med 1 minutt; trykker du på tasten "-" minsker innstillingen med 1 minutt om gangen. Overskrider du 99 minutter går timeren

automatisk til 0. Trykker du samtidig på tastene "+" og "-" viser displayet 0.

Bekrefte TIMER-funksjonen

1. Velg ønsket styrke på kokesonen du skal bruke, trykk på "timer" og programmer tiden.
2. Etter at timeren har blinket i ca. 5 sekunder, er den programmerte tiden automatisk bekreftet.
3. Når du har programmert tiden trykker du på "TIMER" for å kontrollere at tiden er korrekt.

Avbryte TIMER-funksjonen

Trykk på "timer"-tasten i 5 sekunder for å avbryte funksjonen som du har innstilt tidligere. Displayet viser 0.

Sikkerhetsfunksjon

Platetoppen er utstyrt med barnesikring som sperrer bruken av induksjonsplaten.

Trykk inn tasten for sperreanordningen (Interlock) for å sperre: kokeplaten sperres, timer-displayet viser symbolet "Lo" og alle de andre funksjonene er utkoplet.

Oppheve sperren

Hold tasten for sperreanordningen (Interlock)

inne i 2 sekunder:

BOOST-funksjon (hurtigkoking)

For en raskere matlaging trykker du på "BOOST"-tasten etter at du har valgt kokesonen, deretter viser displayet "P".

OBS:

BOOST-funksjonen varer i maksimum 5 minutter; deretter slutter kokeplaten å varme.

Avbryte BOOST-funksjonen

Velg sonen der du har aktivert BOOST- funksjonen og trykk på BOOST-tasten for å avbryte funksjonen. Styrken innstiller seg på det samme nivået som var innstilt tidligere. Trykker du på tasten "-" mens BOOST- funksjonen er i gang stilles styrkenivået på 9.

Utvalg av gryter og kokekar

jernpanne til steking

gryte i rustfritt stål jerngryte

jernpanne

kjele av emaljert rustfritt stål

emaljert gryte

flat jerngryte

1. Mange forskjellige kokekar er egnet for bruk på induksjonsplater. Denne kokeplaten er i stand til å identifisere dem og kontrollere om de er egnet på en av følgende måter:

sett kokekaret på en av konesonene. Dersom denne sonens indikator viser et strømstyrkenivå er kokekaret egnet for induksjonsplaten; hvis indikatoren viser "U" kan du ikke bruke det.

1. Prøv med en magnet på gryten: hvis magneten tiltrekkes av gryten kan den brukes på induksjonsplaten.

NB. grytebunnen må inneholde magnetisk ledende materiale.

Gryten skal ha flat bunn med en diameter på over 14 cm.

Rengjøring og vedlikehold

Platetoppen kan rengjøres som forklart nedenfor:

Type smuss Rengjøres	slik Rengjøringsutstyr
lite smuss med varmt vann, tørkes tørt rengjøringssvamp
mye smuss	med varmt vann og tørkes av med en spesialsvamp for glasskeramiske flater	spesialsvamp for glasskeramiske flater
inntørket smuss	hell hvit eddik på flekken og vask med en myk klut, eller bruk et spesielt rengjøringsmiddel	selvklebende papir for glasskeramiske flater
Sukker, plast eller smeltet aluminium	Bruk en skrape for glasskeramiske flater (bruk helst et silikonholdig produkt som beskytter glasset)	selvklebende papir for glasskeramiske flater

OBS: ta ut støpselet før apparatet rengjøres

Feilsignal og kontroll

Dersom det oppstår et problem eller en feil, aktiveres automatisk en beskyttelsesfunksjon i induksjonsplatetoppen og displayet viser følgende koder:

Problem Mulige årsaker Løsning
F0/F1/F2 feil på viften Kontakt leverandøren
F3-F8 feil på temperaturmåleren Kontakt leverandøren
E1/E2	unormal spenning	sjekk strømtilførselen Deretter setter du på apparatet igjen.
E3/E4 unormal temperatur kontroller gryten
E5/E6	utilstrekkelig varmestråljng	sett på apparatet igjen når platen er blitt kald

Dette er en liste over de vanligste feil som kan oppstå.

Prøv ikke å ta fra hverandre platetoppen på egen hånd. Det kan være farlig og kan forårsake større skader.

KUNDESERVICE

Før du ringer Kundeservicesenteret

Dersom apparatet ikke fungerer ber vi deg om å kontrollere:

- at støpselet sitter i stikkontakten

- lese feilsøkingstabellen ovenfor

Dersom apparatet, etter at du har kontrollert, fremdeles ikke fungerer:

slå av apparatet, prøv ikke å reparere det på egen hånd og ring straks Kundeservicesenteret

Spesiell erklæring

Innholdet i denne håndbok er nøye kontrollert. Produsenten frasier seg imidlertid et hvert ansvar for eventuelle feil eller utelatelser i den trykte teksten. Eventuelle tekniske endringer vil bli tilføyd uten varsel i eventuelle reviderte utgaver av denne bruksanvisningen. Bildet gjelder det aktuelle produktet.

Når du hjelper oss med å overholde forskriftene om avfallsbehandling av dette produktet bidrar du til å unngå at uriktig behandling forårsaker helse- og miljøskader

Dette symbolet viser at produktet ikke skal behandles som vanlig husavfall, men leveres til en miljøstasjon for gjenvinning og behandling av avfall fra elektriske og elektroniske materialer.

Vennligst kontakt nærmeste miljøstasjon for videre opplysninger om behandling, avsetting og gjenvinning av produktet, eller henvend deg til forhandleren hvor du har kjøpt dette produktet.
