Typ produktu	Płyta indukcyjna (do zabudowy)
Marka	Rosieres
Model	RIB633CTP
Wymiary (szer. × gł.)	ok. 56 × 49 cm
Wycięcie montażowe (szer. × gł.)	56⁺⁰·⁴₋₀.₁ cm × 49⁻⁰·⁴₋₀.₁ cm
Minimalna odległość od ściany	5 cm
Minimalna odległość od górnych szafek	760 mm
Grubość blatu	co najmniej 30 mm
Zasilanie	220-240 V~ lub 380-415 V 3N~
Moc przyłączeniowa	ok. 7,2 kW (szacunkowo)
Sterowanie	czujnik dotykowy
Liczba stref gotowania	4 (indukcyjne)
Funkcja Boost	Tak, maks. 5 minut
Timer	Tak, 1-99 minut
Blokada rodzicielska	Tak (blokada)
Wskaźnik ciepła resztkowego	Tak („H”)
Zabezpieczenie przed przegrzaniem	Tak
Automatyczne wyłączanie	Tak (w zależności od stopnia 2-8 godz.)
Odpowiednie naczynia	Ferromagnetyczne, dno płaskie, średnica > 14 cm
Czyszczenie	Ciepła woda, gąbka; w przypadku przypalonych resztek ocet lub specjalny środek czyszczący
Stopień ochrony	Tylko do wnętrz

Często zadawane pytania - RIB633CTP ROSIERES

Jakie garnki nadają się do płyty indukcyjnej?

Odpowiednie są garnki z ferromagnetycznym dnem, np. żelazne, emaliowane lub ze stali nierdzewnej. Dno musi być płaskie i mieć średnicę co najmniej 14 cm. Sprawdź za pomocą magnesu: jeśli przyciąga, garnek jest odpowiedni.

Jak włączyć blokadę rodzicielską?

Naciśnij przycisk dotykowy Blokada. Na wyświetlaczu pojawi się Lo. Wszystkie przyciski oprócz ON/OFF są zablokowane. Aby odblokować, przytrzymaj przycisk przez 2 sekundy.

Co oznacza wyświetlacz 'U'?

Symbol U oznacza, że postawiony garnek nie nadaje się do indukcji, np. jest aluminiowy lub ma zbyt małą średnicę. Proszę użyć odpowiedniego garnka.

Jak korzystać z funkcji Boost?

Wybierz żądaną strefę gotowania i naciśnij przycisk Boost. Wyświetlacz pokaże P. Maksymalny czas boosta wynosi 5 minut, po czym urządzenie powraca do poprzedniego stopnia.

Co oznaczają kody błędów F0 do F8?

Kody F0/F1/F2 wskazują na usterkę wentylatora, F3-F8 na usterkę czujnika temperatury. W obu przypadkach prosimy o kontakt z serwisem.

Jak prawidłowo czyścić powierzchnię ceramiki szklanej?

W przypadku lekkich zabrudzeń czyścić ciepłą wodą i miękką gąbką. Przy silniejszych zabrudzeniach lub przypalonych resztkach użyj specjalnej gąbki do ceramiki szklanej lub odrobinę octu winnego. Nigdy nie używaj środków ściernych.

Czy mogę zamontować płytę nad zmywarką?

Nie, płyta indukcyjna nie może być montowana nad lodówkami, zmywarkami ani pralkami. Należy zapewnić odpowiednią wentylację i podkonstrukcje odporne na wysoką temperaturę.

Jak długo trwa automatyczne wyłączanie?

Czas wyłączenia zależy od ustawionego stopnia mocy: stopnie 1-3 wyłączają się po 8 godzinach, stopnie 4-6 po 4 godzinach, a stopnie 7-9 po 2 godzinach.

Co zrobić w przypadku pęknięcia ceramiki szklanej?

Natychmiast wyłącz urządzenie, aby uniknąć porażenia prądem. Wyciągnij wtyczkę i skontaktuj się z serwisem. Nie używaj już płyty.

Jakie odległości bezpieczeństwa należy zachować podczas montażu?

Wokół płyty należy zachować wolną przestrzeń co najmniej 5 cm. Do górnych szafek wymagana jest odległość co najmniej 760 mm. Blat musi mieć grubość co najmniej 30 mm i być odporny na wysoką temperaturę.

INSTRUKCJA OBSŁUGI RIB633CTP ROSIERES

W związku z umieszczeniem znaku CE CE na produkcie, na własną odpowiedzialność deklarujemy zgodność produktu z wymogami prawnymi dotyczącymi bezpieczeństwa, zdrowia i środowiska obowiązującymi we Wspólnocie Europejskiej.

Bezpieczeństwo i konserwacja

• UWAGA: Podczas pracy urządzenie oraz jego elementy są gorące. Należy zachowac ostrożność i nie dotykać gorących części.
• Dzieci w wieku do 8 lat nie mogą zbliżać się do urządzenia chyba że pozostaja one pod ciągłym nadzorem.
• Dzieci w wieku powyżej 8 lat oraz ososby z ograniczeniami ruchowymi, umysłowymi, czuciowymi lub nie posiadające odpowiedniej wiedzy lub doświadczenia mogą obsługiwać urządzenie jedynie pod nadzorem lub po przeszkoleniu odnośnie bezpiecznego uzykowania urządzenia i związanych z tym zagrożeń.
• Dzieci nie mogą bawić się urządzeniem.
• Dzieci bez nadzoru nie mogą obsługiwac ani czyścić urządzenia.
• UWAGA: gotowanie na płycie z użyciem oleju lub tłuszczu bez nadzoru może być niebezpieczne i spowodować pożar.
• NIGDY nie gasić ognia woda, należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub kocem ognioodpornym.
• UWAGA: niebezpieczeństwo pożaru. Nie wolno przchowywać przedmiotów na powierzchniach grzejnych.
• UWAGA: w razie uszkodzenia powierzchni należy wyłączyć urządzenie aby uniknąć niebezpieczeństwa porażenia prądem

elektrycznym.

• Nie stosować do czyszczenia urządzeń parowych.
• Przedmioty metalowe jak sztućce, pokrywki itp. nie mogą leżeć na płycie gdyż będą się nagrzewać.
• usunąć wylany płyn z pokrywy przed otwarciem.
  Poczekać aż powierzchnia płyty ostygnie przed zamknięciem pokrywy.
• Po użytkowaniu należy wyłączyć płytę za pomocą sterowania, układ detekcji garnka nie służy do jej wyłączania.
• urządzenie nie jest przeznaczone do sterowania zewnętrznym minutnikiem lub oddzielnym układem zdalnego sterowania. Wyłącznik musi być podłączony do okablowania zgodnie z obowiązującymi przepisami.
• instrukcja musi określać jaki rodzaj przewodu może być zastosowany, z uwzglednieniem temperatury tylnej ścianki urządzenia.
• Jeżeli przewód zasilający jest uszkodzony musi być wymieniony przez producenta lub autoryzowany serwis tak aby uniknąćwszelkiego ryzyka.
• UWAGA: w celu uniknięcia zagrożeń związanych z przypadkowym zadziałaniem zabezpieczeń termicznych urządzenie nie może być zasilane z sieci sterowanej niezależnie lub z obwodów które są regularnie włączane i wyłączane.

Szanowny Kliencie,

pragniemy podziękować Ci za dokonany wybór indukcyjnej płyty grzejnej Rosieres, produktu, który z pewnością zadowoli Twoje oczekiwania przez wiele lat.

Przed rozpoczęciem używania urządzenia prosimy o uważne zapoznanie się z niniejszą instrukcją obsługi oraz zachowanie jej w celu ewentualnej konsultacji w przyszłości.

Wstep

Dzięki wielofunkcyjnemu i mikrokomputerowemu systemowi sterowania, indukcyjna płyta grzejna jest w stanie zadowolić różne wymagania związane z gotowaniem z wykorzystaniem indukcji elektromagnetznej. To właściwy wybór dla nowoczesnej rodziny.

Wykonana ze specjalnych materiałów płyta ta jest wyjątkowo łatwa w użyciu, wytrzymała i bezpieczna.

Jak działa

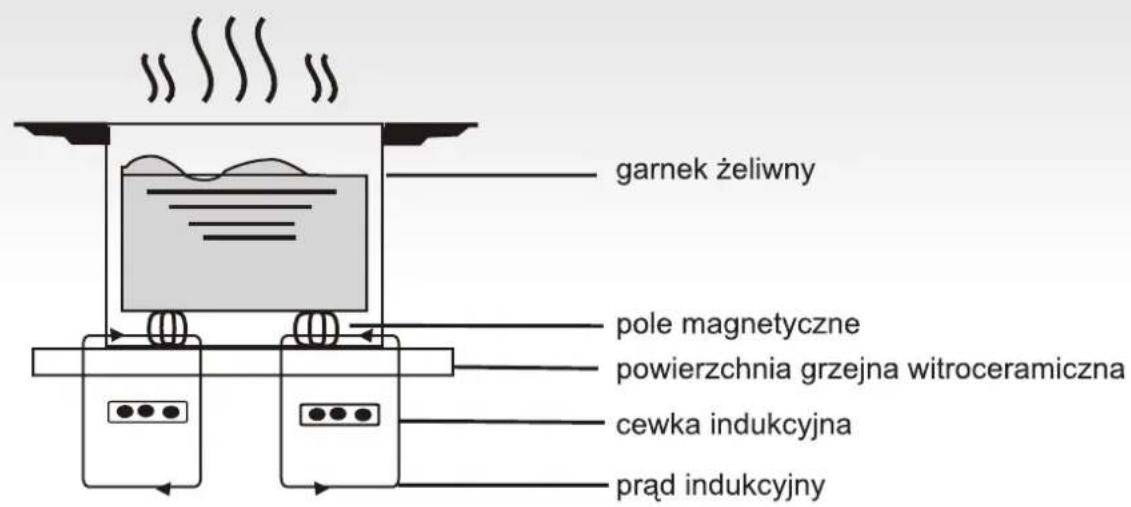

Indukcyjna płyta grzejna składa się z cewki indukcyjnej, płyty wykonanej z materiału ferromagnetycznego oraz z systemu kontrolnego. Prąd elektryczny, przepływając przez cewkę wytwarza silne pole elektromagnetyczne . Powoduje to powstawanie całej serii fal, które wytwarzają ciepło przekazywane następnie do garnka poprzez powierzchnię płyty grzejnej.

Bezpieczeństwo

Niniejsza płyta grzejna przeznaczona jest do użytku domowego.

Staramy się stale doskonalić nasze produkty i dlatego zastrzegamy sobie prawo dokonywania zmian w przypadku ewentualnych postępów w technice.

Zabezpieczenie przed przegrzaniem

Czujnik kontroluje temperaturę wewnątrz pola grzewczego. Jeżeli temperatura przekracza dopuszczalny poziom bezpieczeństwa, powierzchnia pola grzewczego zostanie automatycznie wyłączona.

Sygnalizacja przedmiotów na powierzchni grzewczej

Jeżeli na płycie grzejnej zostanie ustawione naczynie o średnicy mniejszej niż 80 mm., małe przedmioty (takie jak noże, widelce, klucze) lub naczynie, które nie posiada dna magnetycznego (na przykład aluminiowe), automatycznie włączony zostanie sygnał akustyczny na okres około 1 minuty. Jeżeli problem nie zostanie rozwiązany, płyta grzejna przejdzie automatycznie na tryb stand-by.

Wskaźnik ciepła resztkowego

Gdy używanie pola grzewczego zostaje przedłużone w czasie może dojść do pojawienia się ciepła resztkowego. Pojawiający się na wyświetlaczu symbol "H" ostrzega aby nie dotykać pola grzewczego.

Zabezpieczenie poprzez samoczynne wyłączanie

Samoczynne wyłączanie jest dodatkową funkcją zabezpieczającą indukcyjną płytę grzejną. Funkcja ta włącza się automatycznie w przypadku zapomnienia jej wyłączenia. Automatyczne wyłączanie powierzchni grzewczej zależy od używanego poziomu natężenia, tak jak zostało to przedstawione w poniższej tabeli:

Poziom natężenia	Pole grzewcze wyłącza się automatycznie po
1-3	8
4-6	4
7-9	2

W momencie usunięcia naczynia z pola grzewczego, indukcyjna płyta grzewcza przestaje ogrzewać i po sygnale akustycznym trwającym 1 minutę wyłącza się.

Uwaga:

Osoby z rozrusznikiem serca mogą używać ten sprzęt gospodarstwa domowego wyłącznie pod kontrolą lekarza prowadzącego.

Instalacja

Montaż urządzenia

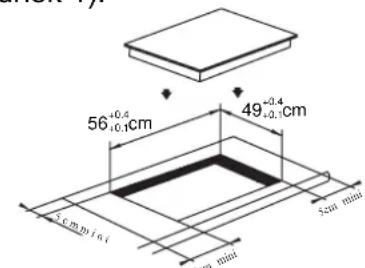

1. Wykonać otwór na powierzchni mebli zastosowując się do wymiarów przedstawionych na rysunku. Dla poprawnej instalacji przewidziana musi być również wolna przestrzeń wynosząca przynajmniej 5 cm wokół płyty. Należy upewnić się, że grubość blatu roboczego na którym zainstalowana zostaje płyta wynosi przynajmniej 30 mm. i że blat został wykonany z materiałów odpornych na wysokie temperatury, które niedopuszczają do deformacji wskutek ciepła pochodzącego z płyty grzejnej (rysunek 1).

(rysunek 1)

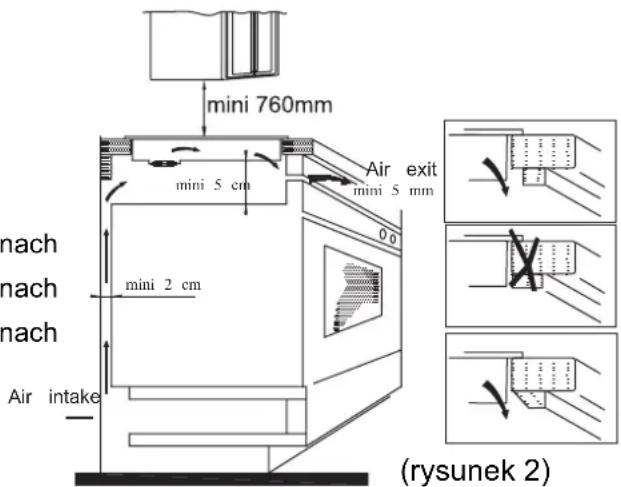

1. Należy zawsze upewnić się, że indukcyjna płyta grzejna jest odpowiednio przymocowana do mebli oraz posiada właściwą wentylację. (otwory wlotu i wylotu powietrza nie są zablokowane) (rysunek 2).

Uwaga: pomiędzy płytą grzejną a ewentualnym elementem meblowym na górze musi być pozostawiona wolna przestrzeń wynosząca co najmniej 760 mm.

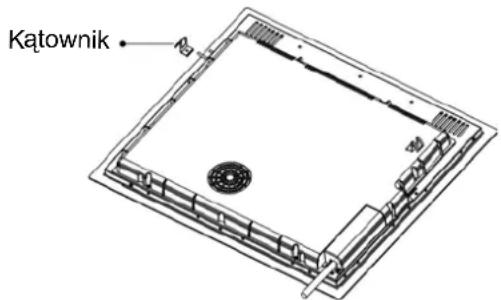

1. Po umieszczeniu płyty grzejnej, należy przymocować ją czterema kątownikami do blatu roboczego (tak jak zostało to przedstawione na rysunku). Następnie należy wyregulować każdy pojedynczy kątownik w zależności od grubości blatu roboczego.

Ostrzeżenia

(1) Indukcyjna płyta grzejna musi być instalowana przez wykwalifikowanego technika. Nie należy wykonywać instalacji we własnym zakresie.
(2) Indukcyjna płyta grzejna nie może być montowana na lodówkach, zmywarkach czy suszarkach do bielizny.
(3) Indukcyjna płyta grzejna musi być zainstalowana w taki sposób aby zagwarantować optymalną likwidację ciepła.
(4) Ścianka oraz część znajdująca się pod indukcyjną płytą grzejną muszą być odporne na ciepło.
(5) W celu uniknięcia szkód cienka błona przyklejająca powierzchnię grzejną do powierzchni oparcia musi być odporna na ciepło.

4. Schemat połączeń

Podłączenie do sieci eleketrycznej musi być wykonane przez wyspecjalizowany personel techniczny według obowiązujących przepisów. Czynności podłączające płytę zostały przedstawione na rysunku 3:

Napięcie	Połączenie przewodowe
380-415V 3N~	BrazowyCzarny Niebieski Żółty / Zielony
220-240V~	Niebieski Żółty Czazielony Brazowy

Sprawdzić czy instalacja elektryczna zaopatrzona jest we właściwe uziemienie według obowiązujących norm i przepisów prawnych. Uziemienie jest obowiązkowe.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody wyrządzone osobom lub rzeczom, wynikłe z niezastosowania się do tej normy.

Jeżeli urządzenie nie posiada wtyczki należy zainstalować na przewodzie znormalizowaną wtyczkę, która właściwa będzie dla ładunku wskazanego na tabliczce znamionowej.

W przypadku podłączenia stałego do sieci należy zainstalować wielobiegunowy przełącznik odcinający z przerwą miedzy stykami co najmniej 3 mm.

Instalator musi potwierdzić, że połączenie elektryczne jest poprawne, a instalacja zgodna z normami bezpieczeństwa.

W przypadku uszkodzenia przewodu musi on zostać wymieniony na nowy wyłącznie przez wyspecjalizowany personel techniczny

Przewód nie może być zagięty ani przyciśnięty.

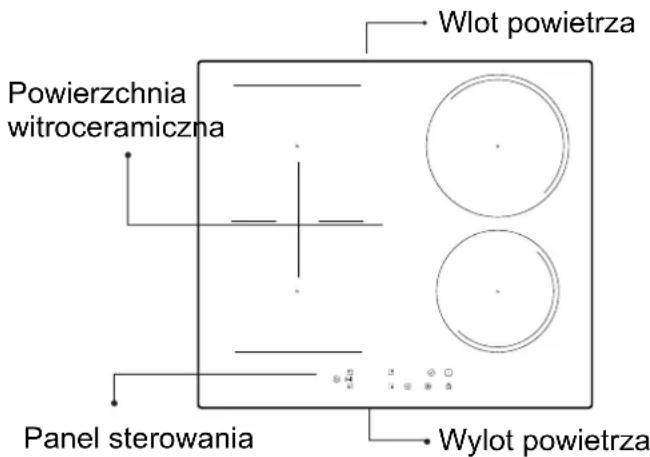

Opis indukcyjnej płyty grzejnej

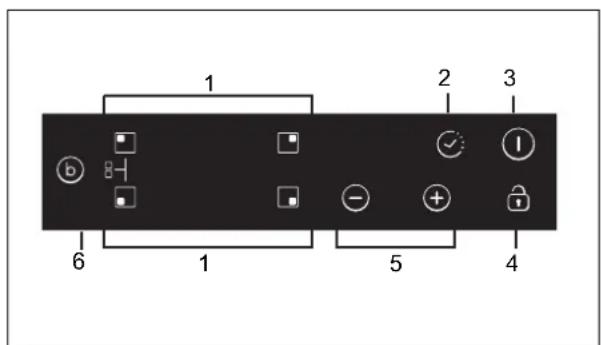

Schemat panelu sterowania

1. Przyciski wyboru strefy grzania 2. Zegar
   3.ON/OFF 4.Przycisk blokady
   5.Regulacja mocy 6.Boost

Instrukcje używania

Przygotowanie przed używaniem:

Zaraz po włączeniu płyta grzejna wydaje sygnał akustyczny, wszystkie diody mugają przez 1 sekundę sygnalizując, że płyta grzejna znajduje się w trybie stand-by.

Położyć naczynie na wybrane pole grzewcze.

Instrukcje dotyczące funkcjonowania

Po naciśnięciu przycisku “ON/OFF”, wszystkie diody wskazują symbol “-”. Należy wybrać pole grzewcze na którym ustawione zostało naczynie; wybrana dioda poziomu mocy będzie mrugać. Następnie należy naciskać przyciski “+” lub “-”, wyświetlacz wskazuje poziom 5 jako poziom standartowy, regulacja przyciskami “+” lub “-” pozwoli na osiągnięcie wymaganej mocy. Naciskając jednocześnie przycisk “+” oraz przycisk “-”, wcześniejsze ustawienia zostaną wyzerowane a pole grzewcze zostanie wyłączone.

Prosimy o zapoznanie się z tabelą na stronie 79 opisującą poszczególne moce dla każdego pola grzewczego płyty.

Uwaga: po naciśnięciu przycisku “ON/OFF”, jeżeli w przeciągu 1 minut nie zostan ą przeprowadzone inne czynności, indukcyjna płyta grzejna przejdzie na tryb stand-by.

Naciskając przycisk ZEGAR, na wyświetlaczu mrugać będzie dioda sygnalizująca możliwość zaprogramowania czasu. Przyciskami “+” lub “-” można regulować czas w zakresie od 1 do 99 minut. Naciskając przycisk “+” ustawienie zwiększa się stopniowo o 1 minutę; naciskając przycisk “-” ustawienie zmiejsza się stopniowo

o 1 minutę. Jeżeli przekroczona zostanie wartość 99 minut zegar powróci automatycznie na wartość 0. Naciskając jednocześnie

przyciski “+” i “-” wyświetlacz powraca na wartość 0.

Potwierdzenie ustawień funkcji ZEGARA

1. Wybrać stopień mocy wybranego pola grzewczego, nacisnąć przycisk "zegar" i ustawić czas.
2. Po około 5 sekundach zegar zakończy mruganie i wybrany czas zostanie automatycznie potwierdzony.
3. Po ustawieniu czasu, nacisnąć "ZEGAR" w celu sprawdzenia żądanego ustawienia.

Anulowanie funkcji ZEGARA

W celu anulowania wcześniej ustawionej funkcji nacisnąćprzycisk “zegar” przez 5 sekund. Wyświetlacz wskazywać będzie wartość 0.

Zabezpieczenie - blokada

W celu zabezpieczenia dzieci przed poparzeniem płyta indukcyjna wyposażona jest w blokadę działania. Blokowanie: wcisnąć przycisk "Interlock"; płyta przechodzi w stan zablokowania, na wyświetlaczu pojawia się wskazanie "Lo", wszystkie przyciski poza ON/OFF są nieaktywne.

Odblokowywanie

Wcisnąć przycisk "Interlock" na 2 sekundy, płyta przechodzi w normalny tryb pracy.

Funkcja BOOST (szybkie gotowanie)

Aby zwiększyć szybkość gotowania po wcześniejjszym wybraniu pola grzewczego należy nacisnąć na przycisk "BOOST", na wyświetlaczu pojawi się symbol "P".

Uwaga:

Funkcja BOOST działa maksymalnie przez 5 minut po czym pole grzewcze powraca do swojego ustawienia początkowego.

Anulowanie funkcji "BOOST"

Wybrać pole wyposażone w funkcję BOOST, nacisnąć przycisk BOOST w celu wymazania tego ustawienia. Poziom powraca na wcześniej ustawioną moc.

Naciskając przycisk “-” podczas trwania funkcji BOOST nastąpi ustawienie poziomu mocy “9”.

Maksymalna moc dla każdego pola grzewczego

Wybieranie naczyń kuchennych stosowanych do gotowania

patelnia żelazna

garnek ze stali inox

rondel

patelnia żelazna
elazny

czajnik ze stali emaliowanej nierdzewnej

garnek ze stali emaliowanej

garnek żelazny

1. Istnieje wiele naczyń nadających się do gotowania na płycie indukcyjnej. Powierzchnia ta jest w stanie wykryć je i przetestować zastosowując jedną z poniższych metod: ustawić garnek na polu grzewczym. Jeżeli na wskaźniku w tym polu pojawi się poziom mocy, oznacza to, że garnek jest odpowiedni; jeżeli pojawi się natomiast symbol “U”, oznacza to że naczynie nie nadaje się do tego gotowania indukcyjnego.
2. Nałożyć magnes na garnek: jeżeli magnes będzie przyciągany przez garnek, oznacza to, że naczynie to jest odpowiednie do używania na płycie indukcyjnej.

UWAGA: spód garnka musi być wykonanay z materiałów pozwalających na konduktywność magnetyczną.

Garnek musi posiadać płaski spód o średnicy przekraczającej 14 cm.

Czyszczenie i konserwacja

Powierzchnia płyty grzejnej może być czyszczona w następujący sposób:

Rodzaj zabrudzenia	Jak czyścić	Materiał do czyszczenia
lekko brudna	ciepłą woda; następnie wysuszyć	gąbka
bardzo brudna	ciepłą woda i wysuszyć specjalną ścieralną gąbką do powierzchni wirtoceramicznych	specjalna gąbka do powierzchni witroceramicznych
osady	Nalać na osad biały ocet i wyczyścić miękką szmatką, lub użyć specjalny środek myjący	folia przylepna specjalna do witroceramiki
Stopiony cukier wraz z plastykiem lub aluminium	Aby usunąć pozostałości należy posłużyć się specjalnym drapakiem z ostrzem do powierzchni witroceramicznych (aby zabezpieczyć szkło najlepiej jest używać produkt na bazie sylikonu)	folia przylepna specjalna do witroceramiki

Uwaga: przed rozpoczęciem czyszczenia odłączyć urządzenie z zasilania.

Sygalizacja usterek i czynności kontrolne

W momencie pojawienia się nieprawidłowości indukcyjna płyta grzejna wprowadza automatycznie funkcję zabezpieczenia a na wyświetlaczu pojawiają się następujące kody:

Problem	Możliwe przyczyny	Rozwiązanie
F0/F1/F2	Usterka w wiatraku	skontaktować się z serwisem
F3-F8	Usterka w czujniku temperatury	skontaktować się z serwisem
E1/E2	Nieprawidłowe napięcie elektryczne	sprawdzić czy włączone jest zasilanie elektryczne. Po sprawdzeniu ponownie włączyć urządzenie
E3/E4	Nieprawidłowa temperatura	sprawdzić garnek
E5/E6	Niewystarczające emitowanie ciepła	po wcześniejjszym oziębieniu ponownie włączyć urządzenie

Jest to tylko lista najczęściej pojawiających się usterek.

Zabrania się rozmontowywania indukcyjnej płyty grzejnej we własnym zakresie co mogłoby doprowadzić do wyrządzenia większych szkód.

SERWIS TECHNICZNY

Przed wezwaniem serwisu.

W przypadku nie działania produktu zalecamy:

— sprawdzić czy wtyczka została prawidłowo wprowadzona do gniazdka sieciowego;
— sprawdzić powyżej przedstawioną tabelę usterek.

W przypadku gdy nie zostanie wykryta przyczyna nieprawidłowego funkcjonowania należy odłączyć urządzenie bez rozmontowywania go i następnie skontaktować się z Serwisem Technicznym.

Deklaracja specjalna

Cała treść niniejszej instrukcji obsługi została uważnie sprawdzona. Producent nie bierze na siebie odpowiedzialności za błedy lub ominięcia w fazie wydruku.

Producent zastrzega sobie prawo do wprowadzania zmian natury technicznej bez konieczności wcześniejszego powiadomienia. Zdjęcie produktu odnosi się do jego aktualnej wersji.

UWAGA: zabrania się traktowania tego produktu jako odpadów normalnych. Musi on zostać usunięty oddzielnie.

Niniejsze urządzenie gospodarstwa domowego wyprodukowane zostało zgodnie z dyrektywą europejską 2012/19/KE dotyczącą zużytego sprzętu elektrycznego i elektronicznego.

Zapewniając właściwy sposób realizacji niniejszego sprzętu w poszanowaniu obowiązujących dyrektyw, użytkownik zapobiega jego potencjalnemu niegatywnemu wpływowi na środowisko naturalne i zdrowie ludzi, który mógłby być efektem niewłaściwego obchodzenia się z produktem.

Symbol ten wskazuje, że produkt nie może być traktowany jako odpady domowe lecz powinien być przekazany do odpowiedniego punktu zbierającego odpady elektryczne i elektroniczne.

Szczegółowe informacje dotyczące postępowania, odzyskiwania i recyklingu niniejszego produktu można użyskać od lokanych służb odpowiedzialnych za odpady lub w sklepie, w którym zakupiono produkt.
