Producttype	Inductie kookplaat (inbouw)
Merk	Rosieres
Model	RIB633CTP
Afmetingen (B × D)	ca. 56 × 49 cm
Inbouwuitsparing (B × D)	56⁺⁰·⁴₋₀.₁ cm × 49⁻⁰·⁴₋₀.₁ cm
Minimale afstand tot wand	5 cm
Minimale afstand tot bovenkasten	760 mm
Werkblad dikte	minimaal 30 mm
Voedingsspanning	220-240 V~ of 380-415 V 3N~
Aansluitvermogen	ca. 7,2 kW (geschat)
Bediening	Touch-sensor
Aantal kookzones	4 (inductie)
Boostfunctie	Ja, max. 5 minuten
Timer	Ja, 1-99 minuten
Kinderbeveiliging	Ja (vergrendeling)
Restwarmte-indicatie	Ja („H“)
Oververhittingsbeveiliging	Ja
Automatische uitschakeling	Ja (afhankelijk van stand 2-8 uur)
Geschikt kookgerei	Ferromagnetisch, bodem vlak, Ø > 14 cm
Reiniging	Warm water, spons; bij aangekoekte resten azijn of speciale reiniger
Beschermingsgraad	Alleen voor binnenshuis

Veelgestelde vragen - RIB633CTP ROSIERES

Welke pannen zijn geschikt voor de inductiekookplaat?

Geschikt zijn pannen met een ferromagnetische bodem, zoals ijzer, geëmailleerd of roestvrij staal. De bodem moet vlak zijn en een diameter van minimaal 14 cm hebben. Controleer met een magneet: blijft hij plakken, dan is de pan geschikt.

Hoe schakel ik de kinderbeveiliging in?

Druk op de sensortoets Vergrendeling. In het display verschijnt Lo. Alle toetsen behalve AAN/UIT zijn geblokkeerd. Om te ontgrendelen, houdt u de toets 2 seconden ingedrukt.

Wat betekent de weergave 'U' op het display?

Het symbool U geeft aan dat de opgezette pan niet geschikt is voor inductie, bijvoorbeeld van aluminium of met een te kleine diameter. Gebruik een geschikte pan.

Hoe gebruik ik de Boostfunctie?

Selecteer de gewenste kookzone en druk op de toets Boost. Het display toont P. De maximale boostduur is 5 minuten, daarna schakelt het apparaat terug naar de vorige stand.

Wat betekenen de foutcodes F0 tot F8?

De codes F0/F1/F2 duiden op een storing van de ventilator, F3-F8 op een storing van de temperatuursensor. Neem in beide gevallen contact op met de klantendienst.

Hoe reinig ik het keramisch glasoppervlak correct?

Bij lichte vervuiling reinigen met warm water en een zachte spons. Bij hardnekkige vervuiling of aangekoekte resten gebruik een speciale spons voor keramisch glas of wat witte wijnazijn. Gebruik nooit schuurmiddelen.

Kan ik de kookplaat boven een vaatwasser inbouwen?

Nee, de inductiekookplaat mag niet boven koelkasten, vaatwassers of wasmachines worden gemonteerd. Zorg voor voldoende ventilatie en hittebestendige onderconstructies.

Hoe lang duurt de automatische uitschakeling?

De uitschakeltijd hangt af van het ingestelde vermogensniveau: niveaus 1-3 schakelen na 8 uur uit, niveaus 4-6 na 4 uur en niveaus 7-9 na 2 uur.

Wat te doen bij een scheur in het keramisch glas?

Schakel het apparaat onmiddellijk uit om een elektrische schok te voorkomen. Trek de stekker uit het stopcontact en neem contact op met de klantendienst. Gebruik de kookplaat niet meer.

Welke veiligheidsafstanden moet ik in acht nemen bij de inbouw?

Rondom de kookplaat moet een vrije ruimte van minimaal 5 cm worden aangehouden. Naar boven tot kasten is een afstand van minimaal 760 mm vereist. Het werkblad moet minimaal 30 mm dik en hittebestendig zijn.

GEBRUIKSAANWIJZING RIB633CTP ROSIERES

Door het plaatsen van de € marketing op dit product, verklaren wij, op onze eigen verantwoordelijkheid, te voldoen aan alle Europese veiligheid-, gezondheid- en milieu eisen vastgelegd in de wetgeving van het product."

Veiligheid en onderhoud

• WAARSCHUWING: Het apparaat en de bereikbare delen worden heet tijdens het gebruik. Zorg ervoor dat u de warmingselementen niet aanraakt.
• Kinderen jonger dan 8 jaar niet bij het apparaat llaten mits onder continue toezicht.
• Dit apparaat kan op een veilige manier worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïinstrueerd over het gebruik van het apparaat.
• Kinderen niet met het apparaat laten spelen.
• Schoonmaak en onderhoud niet door kinderen laten doen zonder toezicht.
• WAARSCHUWING: Onbeheerd koken op een kookplaat met olie en vet kan gevaarlijk zijn en kunnen brand als gevolg hebben.
• Probeer NOOIT een vuur met water te doven, maar zet het apparaat uit en dek de vlam af met een deksel of blusdeken. WAARSCHUWING: Gevaar voor brand; bewaar geen items op de kookplaat.

• WAARSCHUWING: Als de kookplaat gebarsten is, zet de kookplaat uit om een mogelijke electrische schokte voorkomen.

• Gebruik geen stoomreiniger.

• Plaats gaan metalen objecten zoals messen, vorken, lepels en deksels op het kookoppervlak, deze kunnen heet worden.
• gemorst vuil moet voor het openen van de deksel worden verwijderd.
• Het kookoppervlak moet afgekoeld zijn voordat u de deksel sluit.
• Zet na gebruik de kookplaat uit met de knop en vertrouw niet op de pandetector.
• Het apparaat is niet bedoeld om te worden bediend door middel van een externe timer of een afstandsbediening.
• De middelen voor ontkoppeling moeten zijn opgenomen in de vaste bedrading in overeenstemming met de bedradingsregels.
• de instructie vermeldt het type van de kabel dat moet worden gebruikt, rekening houdend met de temperatuur van de achterkant van het apparaat.
• Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, de dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• LET OP: Om een gevaar als gevolg van onbedoeld resetten van de thermische beveiliging te voorkomen, moet dit apparaat niet worden gevoed via een externe schakelaar, zoals een timer, of aangesloten worden op een circuit dat regelmatig wordt in - en uitgeschakeld.

Geachte Klant,

wij willen u hartelijk bedanken voor uw keuze van de inductiekookplaat van Rosieres.U zult ongetwijfeld vele jaren plezier hebben van dit product.

Lees deze handleiding aandachtig door voordat u het product in gebruik neemt en bewaar hem goed, zodat u hem in de toekomst indien nodig altijd kunt raadplegen.

Inleiding

De inductiekookplaat beantwoordt aan de verschillende wensen op het gebied van elektromagnetische verwarming, dankzij een multifunctioneel en gemicrocomputeriseerd bedieningssysteem: de ideale keuze voor het moderne gezin.

Dit met speciale materialen uitgevoerde apparaat is uiterst eenvoudig in het gebruik, stevig en veilig.

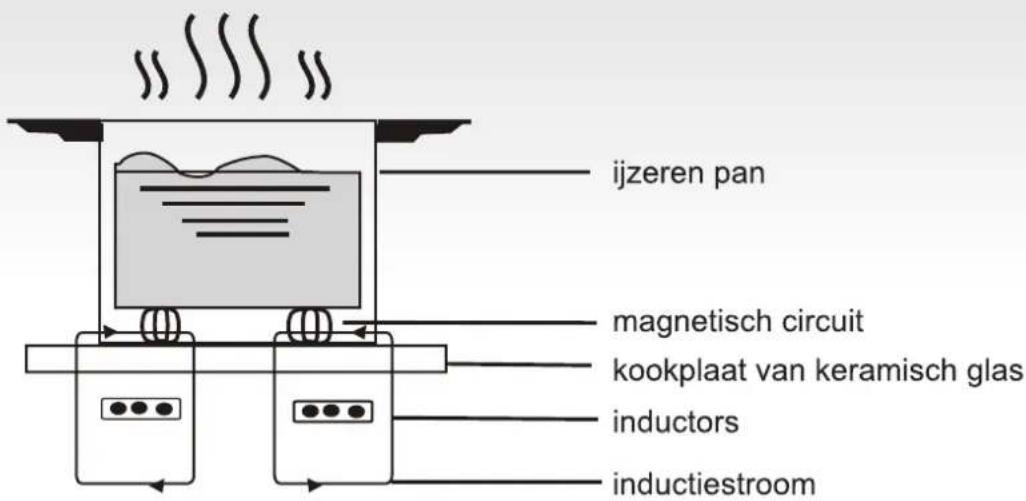

Hoe werkt deze plaat

Deze inductiekookplaat bestaat uit een elektrisch verwarmingsspiraal, een kookplaat in ferromagnetisch materiaal en een bedieningsinrichting. De elektrische stroom genereert een krachtig magneetveld om de spiraal. Hierdoor ontstaat er een reeks wervels, die de hitte genereren. De hitte wordt vervolgens vanaf het oppervlak van de kookplaat de pan binnendringt.

Veiligheid

Deze kookplaat is ontworpen voor huishoudelijk gebruik.

Gericht op een voortdurende verbetering van onze producten, behouden we ons het recht voor wijzigingen aan te brengen naar aanleiding van eventuele nieuwe technologische ontwikkelingen.

- Beveiliging tegen oververhitting

Door een sensor wordt de temperatuur binnenin de kookplaat gecontroleerd. Zodra de temperatuur het veiligheidsniveau overschrijdt, schakelt de kookplaat automatisch uit.

Signalering van voorwerpen op de kookplaat

Wanneer men een pan met een diameter kleiner dan 80 mm, kleine voorwerpen (bijvoorbeeld messen, vorken, sleutels) of een pan met een niet-magnetische bodem (bijvoorbeeld van aluminium) op de kookplaat zet, wordt er automatisch een geluidssignaal ingeschakeld, dat ongeveer een minuut aanhoudt. Indien het probleem niet wordt opgelost, schakelt de kookplaat automatisch over op de stand-by status.

- Alarmsignaal restwarmte

Wanneer de kookplaat langere tijd achtereen in gebruik is, kan er restwarmte aanwezig zijn. Met de letter "H" op de display wordt gewaarschuwd dat de plaat niet mag worden aangeraakt.

- Beveiliging door automatische uitschakeling

De automatische uitschakelfunctie is nog een veiligheidsfunctie van uw inductiekookplaat: deze functie treedt automatisch in werking wanneer u vergeet de kookplaat uit te schakelen. De tijd van de automatische uitschakeling van de kookplaat hangt af van het eerder gekozen vermogensniveau, zoals uit de onderstaande tabel blijkt:

Vermogensniveau	De kookzone schakelt automatisch uit
1-3	8
4-6	4
7-9	2

Wanneer de pan na het koken van de inductiekookplaat wordt gehaald, blijft deze niet meer warm en schakelt na het één minuut durende geluidssignaal uit.

Nota bene:

personen die een pacemaker dragen mogen dit huishoudapparaat uitsluitend gebruiken onder begeleiding van hun arts.

Installatie

Installatieprocedure

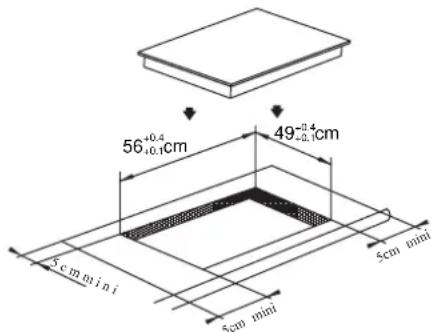

1. Boor een gat in het bovenblad van het meubel aan de hand van de maten die in de tekening staan. Voor een correcte installatie moet er rondom de kookplaat een ruimte van minimaal 5 cm overblijven. Verzeker u ervan dat het steunvlak, waarin de kookplaat wordt geplaatst, ten minste 30 mm dik is en dat het materiaal waarvan de tafel gemaakt is tegen hoge temperaturen bestand is, om te vermijden dat deze vervormd raakt door de hitte die van de kookplaat komt (figuur 1).

1. Verzeker u er altijd van dat de inductiekookplaat stevig op zijn plaats zit en goed geventileerd is (figuur 2).

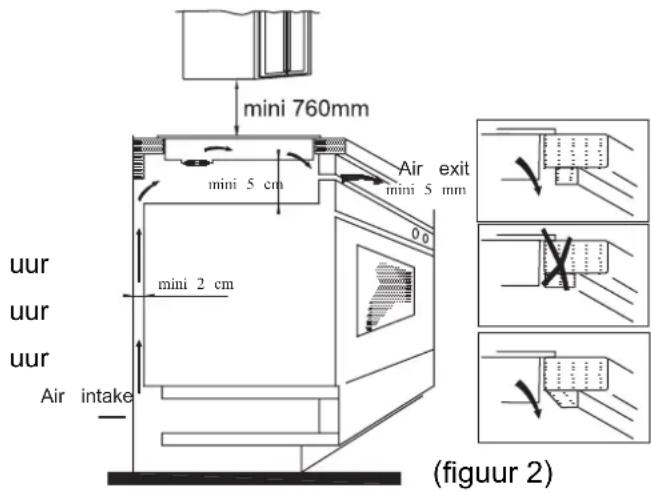

Opmerking: tussen de kookplaat en een eventueel element boven de plaat moet een ruimte van ten minste 760 mm worden voorzien.

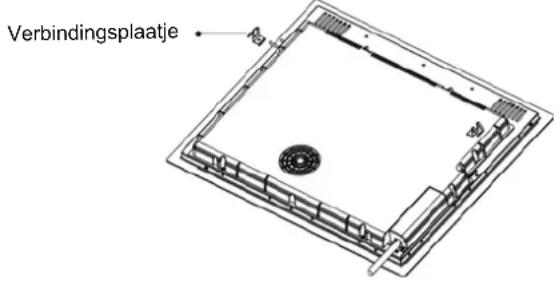

1. Nadat u de kookplaat op zijn plaats hebt gebracht, zet u deze met vier verbindingsplaatjes vast op het steunoppervlak (zoals aangegeven in de figuur). Regel vervolgens elke verbinding afzonderlijk, naar gelang de dikte van het steunvlak.

Voorzorgsmaatregelen

1) De inductiekookplaat mag uitsluitend door een vakman worden geïnstalleerd. Voer de installatie nooit alleen uit.
2) De inductiekookplaat mag beslist niet op een koelkast, vaatwasmachine of wasmachine gemonteerd worden.
3) De inductiekookplaat moet zodanig geïnstalleerd worden, dat een optimale verwerking van de hitte gegarandeerd is.
4) De wand en de zone onder de kookplaat moeten hittebestendig zijn.
5) Ter voorkoming van schade moet het dunne applicatielaagje waarmee de kookplaat op het steunvlak is vastgeplakt hittebestendig zijn.

4. Elektrische aansluitingen

De elektrische aansluiting moet door bevoegd personeel en volgens de geldende wettelijke voorschriften uitgevoerd worden. In figuur 3 wordt aangegeven hoe de kookplaat moet worden aangesloten:

Spanning	Kabelaansluiting
380-415V 3N~	1L1	2L2	3N	45 =
	BruinZwart Blauw Geel/groen
220-240V~	1LZwart en		3N	45 = Blauw Geel/groenBruin

Controleer of de elektrische installatie van een goede aardverbinding is voorzien, volgens de wettelijke voorschriften. Aarding is verplicht.

De Fabrikant wijst elke aansprakelijkheid af voor eventuele schade aan personen of zaken, als gevolg van het niet inachtnemen van deze norm.

Indien het apparaat niet van een stekker is voorzien, moet er een genormaliseerde stekker op het snoer worden aangebracht, bestand tegen de belasting die op het gegevensplaatje vermeld staat.

Indien men een vaste aansluiting op het lichtnet tot stand wenst te brengen, moet er tussen het apparaat en het lichtnet een meerpolige stroomonderbreker worden geplaatst met een contactopening van minimaal 3.

Als het snoer beschadigd is, mag dit uitsluitend door een vakman vervangen worden.

Het snoer mag niet verbogen zijn of platgedrukt.

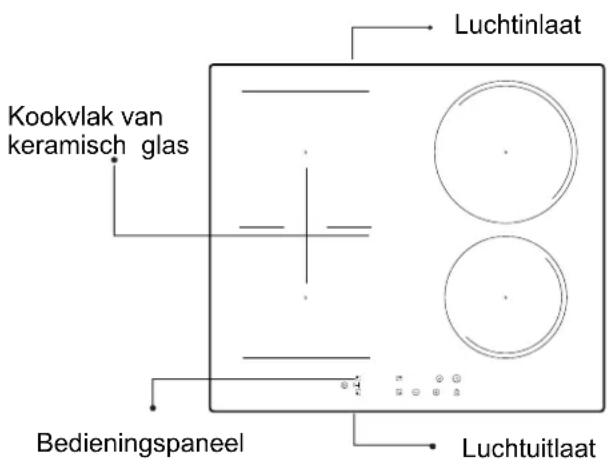

Beschrijving van de inductiekookplaat

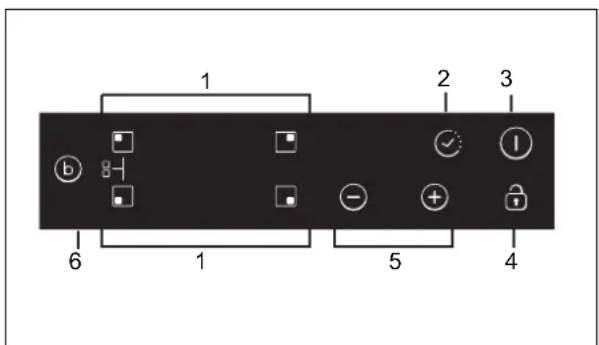

Schema bedieningspaneel

1. Warmtecontrolelampje 2. Timer
   3.ON/OFF 4.Veiligheidsvergrendeling
   5.Instelling vermogen 6.Boost

Aanwijzingen voor het gebruik

Voorbereidingen voor het gebruik:

Direct nadat de kookplaat aangeschakeld is, hoort u een geluidssignaal en alle leds knipperen één seconde waarmee wordt aangegeven dat de kookplaat in de stand-by status is.

Zet de pan op de door u gekozen kookzone.

Werkwijze

Nadat op de "ON/OFF" toets gedrukt is, geven alle leds het teken "-" aan. Selecteer de kookzone waarop de pan staat; de led van het vermogensniveau van de gekozen zone gaat knipperen. Druk op de toetsen "+" of "-" , op de display wordt 5 als standaardwaarde aangegeven, regel met de toetsen "+" of "-" het gewenste vermogensniveau. Door gelijktijdig op de toetsen "+" en "-" te drukken, worden de eerdere instellingen weer op nul gezet en de kookzone wordt uitgeschakeld.

Zie de tabel op pag. 113 voor het specifieke vermogen van elke kookzone van de plaat.

Opmerking: nadat op de toets "ON/OFF" is gedrukt, blijft de inductiekookplaat in de stand-by status, als er binnen 1 minuten geen andere handelingen worden uitgevoerd.

Door op de TIMER toets te drukken, gaat de led knipperen op de display en kan de tijd worden ingesteld. Met de toetsen “+” of “-” kan de tijd ingesteld worden, tussen 1 en 99 minuten. Door op de toets “+” te drukken, stijgt de instelling 1 minuut per keer; door op de toets “-” te drukken daalt de instelling 1 minuut per keer. Zodra de 99 minuten zijn overschreden, schakelt de timer automatisch terug naar 0. Door gelijktijdig op de toetsen

“+” en “-” te drukken, keert de display terug naar 0.

Bevestiging TIMER functie

1. Selecteer het vermogen van de kookzone van uw voorkeur, druk op de toets "timer" en stel de tijd in.
2. Nadat de timer circa 5 seconden heeft geknipperd, is de tijdsinstelling automatisch bevestigd.
3. Druk, nadat de tijd ingesteld is, op "TIMER" om de gewenste instelling te controleren.

Annuleren van de TIMER functie

Houd de toets "timer" 5 seconden lang ingedrukt om de eerder ingestelde functie te wissen. Op de display verschijnt een 0.

Kinderslot

Voor de veiligheid van uw kinderen is deze kookplaat voorzien van een slot Inschakelen: druk op de "slot" toets, de kookplaat gaat nu op de "slot" stand de timer geeft "Lo" de rest van de toetsen kan nu niet gebruikt worden met uitzondering van ON/FF toets

slot opheffen

druk de "Slot" toets 2 seconden in de kookplaat werkt nu weer op d normale manier.

BOOST functie (snelkookfunctie)

Druk voor een hoger kookvermogen op de "BOOST" toets, na eerst de zone van de kookplaat gekozen te hebben: op de display verschijnt een "P".

Opmerking:

De BOOST functie heeft een tijdsduur van maximaal 5 minuten, waarna de kookplaat niet meer opwarmt.

Uitschakeling van de "BOOST" functie

Selecteer de zone waarbinnen de BOOST functie ingeschakeld is, druk op de BOOST toets om deze instelling te annuleren. Het vermogensniveau wordt weer teruggeschakeld naar het eerder ingestelde vermogen.

Als op de toets “-” wordt gedrukt gedurende de BOOST functie, wordt naar het vermogensniveau 9 teruggeschakeld.

Keuze van de juiste pannen

ijzeren frituur-steelpan

roestvrijstalen pan

ijzeren braadpan

ijzeren braadpan

geëmailleerde roestvrijstalen ketel geëmailleerde pan platte ijzeren braadpan

1. Er bestaan veel verschillende middelen die geschikt zijn voor gebruik op een inductiekookplaat. Deze kookplaat is in staat om ze te herkennen en te testen op één van de volgende manieren:

plaats de pan op een kookzone. Als er op de indicator van deze kookzone een vermogensniveau verschijnt, is de pan geschikt; verschijnt daarentegen het teken "U", dan is de pan niet geschikt voor inductiekoken.

1. Plaats een magneet op de pan: als de magneet door de pan wordt aangetrokken, dan is de pan geschikt voor inductiekoken.

De pan: de bodem moet magnetiseerbare materialen bevatten,

De vorm van de pan: de pan moet een diameter van meer dan 14 cm hebben.

Reiniging en onderhoud

Het oppervlak van de kookplaat kan als volgt gereinigd worden:

Soort vuil Hoe reinigt u de kookplaat Wat gebruikt u
niet zo vuil met warm water; daarna afdrogen spons
zeer vuil	met warm water en drogen met een schuursponsje speciaal voor keramisch glas
aangebakken vuil	witte azijn op het vuil gieten en met een zachte doek reinigen
gesmolten suiker, plastic of aluminium	Gebruik voor het verwijderen van vuilresten een schrapertje special geschikt voor keramisch glas (ter bescherming van het glas kunt u beter een product op siliconenbasis gebruiken)

Opmerking: Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt.

Meldingen van storingen en controle

Bij storingen schakelt de kookplaat automatisch een veiligheidsfunctie in en op de display verschijnen de volgende codes:

Probleem Mogelijke oorzaken oplossing
F0/F1/F2 ventilator defect contact opnemen met de leverancier
F3-F8 temperatuursensor defect contact opnemen met de leverancier
E1/E2 spanning is niet normaal	controleren of er elektrische stroom aanwezig is Na deze controle het apparaat weer aanzetten
E3/E4 temperatuur is niet goed pan controleren
E5/E6 onvoldoende warmtestraling	het apparaat weer aanzetten zodra het afgekoeld is

In deze lijst staan de meest voorkomende storingen.

Demonteer de inductiekookplaat niet in uw zonder hulp, om risico's en grotere schade te voorkomen.

KLANTENSERVICE

Voordat u contact opneemt met de Technische Assistentie:

Indien het apparaat niet werkt adviseren wij u om:

- te controleren of de stekker goed in het stopcontact zit;

- de bovenstaande tabel met storingsmeldingen te controleren.

In het geval de oorzaak van het probleem niet kan worden achterhaald:

het apparaat uitschakelen, beslist niet demonteren en de Technische Assistentie bellen.

Bijzondere verklaring

Alles wat in deze gebruiksaanwijzing staat is nauwkeurig gecontroleerd. De fabrikant stelt zich echter niet aansprakelijk voor fouten of weglatingen in de gedrukte versie.

Bij een eventuele revisie van de gebruiksaanwijzing kunnen bovendien zonder waarschuwing vooraf technische wijzigingen ingevoerd worden. De afbeelding van het product heeft betrekking op het huidige product.

LET OP: dit product mag niet bij het gewone huisvuil afgedankt worden. Het dient apart te worden geëlimineerd.

Dit huishoudapparaat is vervaardigd volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur.

Door de wettelijke richtlijnen met betrekking tot het afdanken van dit apparaat in acht te nemen, helpt u eventuele schade voor het milieu en onze gezondheid te voorkomen door verkeerde behandeling bij het afdanken van het product.

Met dit symbool wordt aangegeven dat het product niet als gewoon huisafval mag worden beschouwd maar door het plaatselijke grofvuilverzamelpunt van elektrisch en elektronisch afval verwerkt moet worden.

Voor gedetailleerdere informatie over de behandeling, afdanking en recycling van dit product dient u contact op te nemen met de plaatselijke afvalverwerking, of u moet zich wenden tot de winkel waar dit artikel is gekocht.
