BRUKSANVISNING RTP 644 C ROSIERES

4. Eletriske tilslutninger

2. Som stor zone anbefales det at benytte følgende:

• Use pans whose diameter is as large as the graphic of the zone selected. These informaon are to be considered as part of the appliance user manual. Standard applied : EN 60350-2 Household electric cooking appliances - Part 2: Hobs - Methods for measuring performance For circular cooking zones or areas: diameter of useful surface area per electric heated cooking zone, rounded to the nearest 5mm For non-circular cooking zo nes or areas: length and width of useful surface area per electric heated cooking zone or area, rounded to the nearest 5mm Energy consumpon for cooking zone or area calculated per kg Energy consumpon for the hob calculated per kg Heang technology (inducon cooking zones and cooking areas, radiant cooking zones, solid plates) Type of hob: Number of cooking zones and/or areas Model idenficaon Product Informaon for Domesc Electric Hobs Compliant to Commission Regulaon (EU) No 66/2014 RCTP644/RTP644CADVARSEL: Produktet og tilhørende deler blir varme under bruk. Vær forsiktig slik at varmeelementene ikke berøres. Barn under 8 år må holdes unna produktet eller være under kontinuerlig tilsyn. Produktet kan brukes av barn fra 8 år og oppover samt av personer med reduserte fysiske eller mentale evner eller personer uten erfaring eller kunnskaper om bruken av produktet, dersom de er under oppsyn eller har fått opplæring om bruken av produktet på en trygg måte og er innforstått med potensielle farer. Barn skal ikke leke med produktet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn. ADVARSEL: Matlaging på en platetopp uten tilsyn der det brukes fett eller olje, kan være farlig og føre til brann. ALDRI prøv å slukke brannen med vann, men slå av platetoppen og slokk flammene med et lokk eller et brannteppe. ADVARSEL: Brannfare: ikke legg fra deg ting på platetoppen. Sikkerhetsforskrifter og vedlikehold I henhold til reglene er delene i dette produktet i samsvar med: REGULERING (EF) Nr. 1935/2004 angående materialer og elementer som skal komme i kontakt med næringsmidler. NORWEGLIAN 109plasseres på platetoppens overflate da de kan bli varme. søl må fjernes fra dekselet før åpning. produktet må være nedkjølt før dekselet legges på. Etter bruk må varmeplatene slås av med temperaturkontollen. Ikke stol på kjeledetektoren. produktet skal ikke brukes ved hjelp av en ekstern timer eller egen fjernstyring. Frakoblingsutstyr må være innlemmet i de fastmonterte kablene i samsvar med koblingsforskriftene. instruksjonene må angi hvilken ledningstype som skal brukes, og ta høyde for temperaturen på baksiden av produktet. Dersom ledningen er skadet, må den byttes ut av produsenten eller en servicerepresentant eller en person med tilsvarende kvalifikasjoner, slik at man unngår farer. FORSIKTIG: For å unngå farer pga. feil innstilling av varmebryteren, må ikke dette produktet kobles til en ekstern tilkoblingskilde, som f.eks. en timer, eller kobles til en krets som regelmessig slår produktet av eller på. ADVARSEL: Hvis det er sprekker i overflaten, må du slå av platetoppen for å unngå fare for elektrisk støt. Ikke bruk damprens i rengjøringsprosessen. Metallgjenstander som kniver, gafler, skjeer og lokk må ikke 110Innretningene for frakobling må være innlemmet i de faste kablene i samsvar med reglene for kabeldragning. Instruksjonene angir typen kabel som skal brukes, og tar hensyn til temperaturen på den bakre overflaten på produktet.

ADVARSEL: Bruk bare platetoppdeksler som er utformet av produsenten eller som er angitt av produktprodusenten i brukerinstruksjonene eller bruk platedekslene som er innlemmet i produktet. Bruk av uegnede deksler kan føre til ulykker.

Ikke plasser noenting på kontrollpanelet.

Ikke bruk overflaten som skjærebrett.

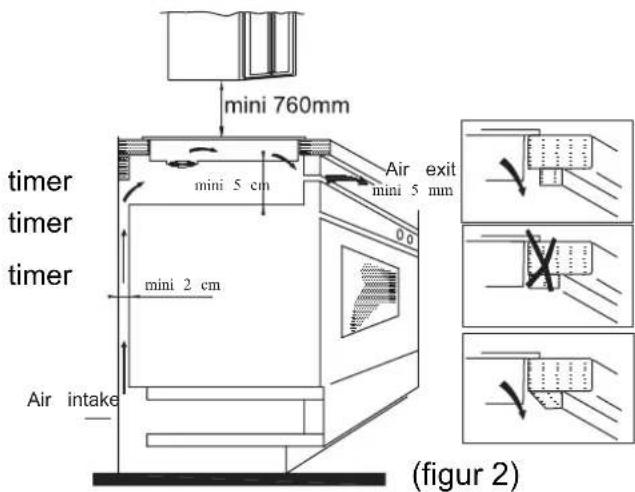

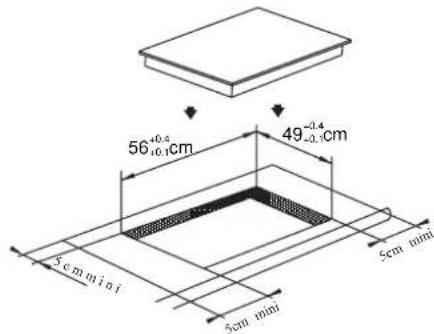

lag et hull i møbelet; for en korrekt installasjon må det dessuten være minst 5 cm avstand rundt platen. Pass på at bordplaten hvor platetoppen skal installeres har en tykkelse på minst 30 mm, og at den er laget av et materiale som tåler høye temperaturer slik at den ikke deformeres pga varmen fra kokeplaten (figur 1). (figur 1)

2. Pass alltid på at induksjonsplatetoppen

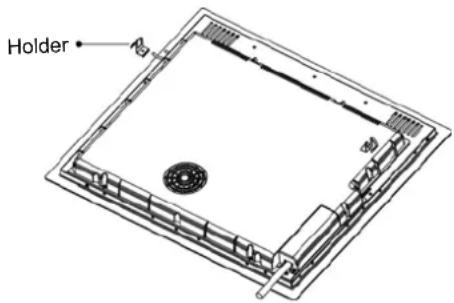

Tilkoplingen til el-nettet skal utføres av teknisk kyndig personale og i henhold til gjeldende forskrifter. I figur 3 vises det hvordan platetoppen skal tilkoples. Kontroller at det elektriske anlegget har forsvarlig jording i henhold til gjeldende lover og forskrifter. Jording er obligatorisk. Produsenten frasier seg ethvert ansvar for personskader eller skader på gjenstander som skyldes at denne forskriften ikke overholdes. Dersom apparatet ikke er utstyrt med støpsel skal man sette et normalisert støpsel, egnet for belastningen som angis på skiltet, på kabelen. Dersom man ønsker en fast tilkopling til nettet må man installere, mellom apparatet og nettet, en flerpolet bryterenhet med kontaktavstand på minst 3 mm. Dersom ledningen er ødelagt må den straks skiftes ut av en teknisk kyndig person. Ledningen må ikke være bøyd eller ligge i klem. Bes krivelse av induksjonsplatetoppen Kontrollpanel Luftinntak Luftuttak Skjema over kontrollpanelet Glasskeramisk platetopp Holder380-415V 3N~Spenning Brun Svart Blå Gul/grønnBlå Gul/grønnLedningsforbindelse Svart/ Brun

bruke, trykk på ”timer” og programmer tiden.

Når “timeren” er bekreftet dukker det opp en prikk i det nedre høyre hjørnet av effektnivået til den valgte sonen. NORWEGLIAN

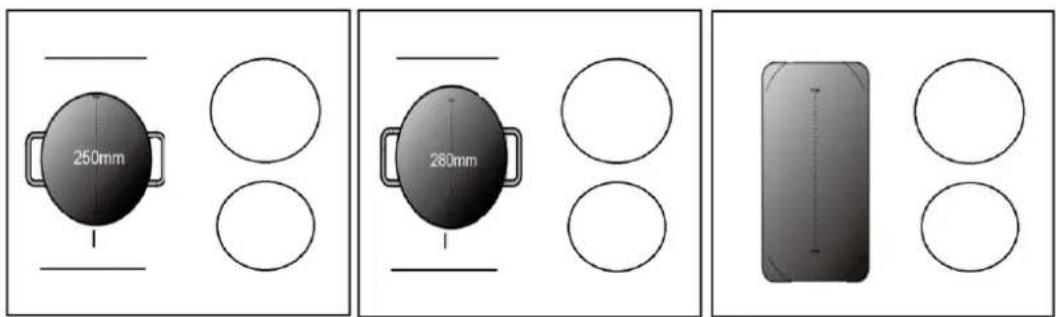

I denne sonen kan man bruke kokekar med diameter på mellom 160 mm og 290 mm for å ha mer fleksibilitet på sonen. Dette området kan brukes som en enkelt sone eller som to forskjellige soner, i henhold til de tilberedningsbehovene du til enhver tid måtte ha. Det frie eller fleksible området består av to uavhengige induktorer som kan kontrolleres separat. Som stor kokesone

1. For å aktivere det frie området som en enkelt stor sone trykker du på kontrollen for det fleksible området.

2. Som et stort område anbefaler vi at det brukes som følger:

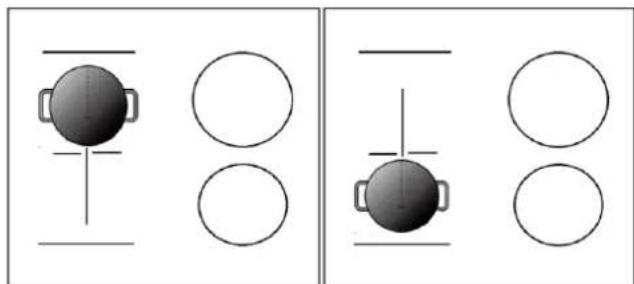

Kokekar: Kokekar med 250 mm eller 280 mm diameter (Firkantede eller ovale kokekar er tillatt) Vi anbefaler ikke noen andre operasjoner enn de tre operasjonene nevnt over, da dette kan ha innvirkning på oppvarmingen av produktet. Som to uavhengige soner For å bruke det fleksible området som to forskjellige soner kan du ha to oppvarmingsvalg. (a) Sett et kokekar på den øvre eller nedre høyre siden av det fleksible området. (b) Sett to kokekar på begge sider av det fleksible området. Merk: Pass på at kokekaret er større enn 12 cm. DOBLE SONER FLEKSIBELT OMRÅDEBoost-modus Ta på kontrollvelgeren for kokesonen, og deretter på “+”.。Kontroller at displayet viser “9”. Ta på “+” tasten igjen, soneindikatoren viser “b” og effektnivået når Maks.

Avbryte Boost-modus Når du tar på “-” -tasten for å avbryte Boost-funksjonen vil kokesonen gå tilbake til den opprinnelige innstillingen. Ta på kontrollene “-” og “+” samtidig. Kokesonen slås av og boost-funksjonen avbrytes automatisk.

• Du kan sette oppvarmingen på pause i stedet for å slå av platetoppen.

Først må du laste ned Simply-Fy og installere det på din bærbare enhet. Registrer så induksjonstoppen din. Se vedlegget for informasjon. For å bruke Wi-Fi-funksjonen, slår du på platetoppen og trykker på Wi-Fi-tasten. LED-lyset for Wi-Fi blinker raskt i 5 sekunder, som betyr at Wi-Fi-modulen starter opp. Hvis Wi-Fi-modulen kobles til ruteren, vil LED-lyset for Wi-Fi være på hele tiden. Ellers vil LED-lyset for Wi-Fi blinke i sykluser på 1 sekund på, 1 sekund av. Hvis det er tilkoblet riktig, kan du finne mye informasjon om platetoppen fra Simply-Fy, f.eks. soneeffekt, gjenværende varmetid. Wi-Fi-funksjonÅ går inn i effektstryingsfunksjonen Slå på platetoppen, og trykk deretter samtidig på tastene “+” (timer) og tastelåsen. Timerindikatoren viser “P5”, som betyr effektnivå 5. Standardmodusen er på 7,0Kw/ 7,1Kw. Bytte til et annet nivå Trykk på +/- fra timeren. Det er 5 effektnivåer, fra “P1” til “p5”. Timerindikatoren viser en av dem. “P1”: makseffekten er 2,5 KW. “P2”: makseffekten er 3,5 KW. Timerindikatoren viser “P5”, som betyr effektnivå 5. Standardmodusen er på 7,0Kw/ 7,1Kw. “P3”: makseffekten er 4,5 KW. “P4”: makseffekten er 5,5 KW. “P5” : makseffekten er 7,0Kw/ 7,1Kw. ELLER

Bekrefte og gå ut av effektstyringsfunksjonen Trykk samtidig på tastene + (timer) og tastelåsen for bekreftelse. Platetoppen vil da slås av. Effektstyringsfunksjon

• Det er mulig å stille inn et maksimalt effektabsorberingsnivå for induksjonstoppen. Du kan velge forskjellige effektnivåer.

• Induksjonstopper kan begrense seg selv automatisk for å fungere ved lavere effektnivåer, for å unngå faren for overbelastning. 118Utvalg av gryter og kokekar jernpanne til steking gryte i rustfritt stål jerngryte jernpanne kjele av emaljert rustfritt stål emaljert gryte flat jerngryte

1. Mange forskjellige kokekar er egnet for bruk på induksjonsplater. Denne

NORWEGLIAN 119Rengjøring og vedlikehold Platetoppen kan rengjøres som forklart nedenfor: Type smuss Rengjøres slik Rengjøringsutstyr lite smuss med varmt vann, tørkes tørt rengjøringssvamp mye smuss med varmt vann og tørkes av med en spesialsvamp for glasskeramiske flater spesialsvamp for glasskeramiske flater inntørket smuss hell hvit eddik på flekken og vask med en myk klut, eller bruk et spesielt rengjøringsmiddel selvklebende papir for glasskeramiske flater Sukker, plast eller smeltet aluminium Bruk en skrape for glasskeramiske flater (bruk helst et silikonholdig produkt som beskytter glasset) selvklebende papir for glasskeramiske flater OBS: ta ut støpselet før apparatet rengjøres Feilsignal og kontroll Dersom det oppstår et problem eller en feil, aktiveres automatisk en beskyttelsesfunksjon i induksjonsplatetoppen og displayet viser følgende koder: Problem Mulige årsaker Løsning F0/F1/F2 feil på viften Kontakt leverandøren F3-F8 feil på temperaturmåleren Kontakt leverandøren E1/E2 unormal spenning sjekk strømtilførselen Deretter setter du på apparatet igjen. E3/E4 unormal temperatur kontroller gryten E5/E6 utilstrekkelig varmestråling sett på apparatet igjen når platen er blitt kald Dette er en liste over de vanligste feil som kan oppstå. Prøv ikke å ta fra hverandre platetoppen på egen hånd. Det kan være farlig og kan forårsake større skader. KUNDESERVICE Før du ringer Kundeservicesenteret Dersom apparatet ikke fungerer ber vi deg om å kontrollere: - at støpselet sitter i stikkontakten - lese feilsøkingstabellen ovenfor Dersom apparatet, etter at du har kontrollert, fremdeles ikke fungerer: slå av apparatet, prøv ikke å reparere det på egen hånd og ring straks Kundeservicesenteret 120Spesiell erklæring Innholdet i denne håndbok er nøye kontrollert. Produsenten frasier seg imidlertid et hvert ansvar for eventuelle feil eller utelatelser i den trykte teksten. Eventuelle tekniske endringer vil bli tilføyd uten varsel i eventuelle reviderte utgaver av denne bruksanvisningen. Bildet gjelder det aktuelle produktet. ADVARSEL: dette produktet må ikke håndteres som vanlig husavfall Det skal behandles særskilt. Dette husholdningsproduktet er produsert i henhold til EU-direktivet 20 12/19/CE som omhandler behandling av avfall fra elektrisk og elektronisk utstyr. Når du hjelper oss med å overholde forskriftene om avfallsbehandling av dette produktet bidrar du til å unngå at uriktig behandling forårsaker helse- og miljøskader Dette symbolet viser at produktet ikke skal behandles som vanlig husavfall, men leveres til en miljøstasjon for gjenvinning og behandling av avfall fra elektriske og elektroniske materialer. Vennligst kontakt nærmeste miljøstasjon for videre opplysninger om behandling, avsetting og gjenvinning av produktet, eller henvend deg til forhandleren hvor du har kjøpt dette produktet. NORWEGLIAN 121Posion Symbol Value Unit Electric Hob zones 4 areas Inducon cooking zones X Inducon cooking cooking areas radiant cooking zones solid plates Rear le Ø 18,0 cm Rear central Ø cm Rear right Ø 18,0 cm Central le Ø cm Central central Ø cm Central right Ø cm Front le Ø 18,0 cm Front central Ø cm Front right Ø 18,0 cm Rear le
