NÁVOD NA OBSLUHU RTP 644 C ROSIERES

ní s výjimkou tlač Zapnuto" ("ON /OFF").

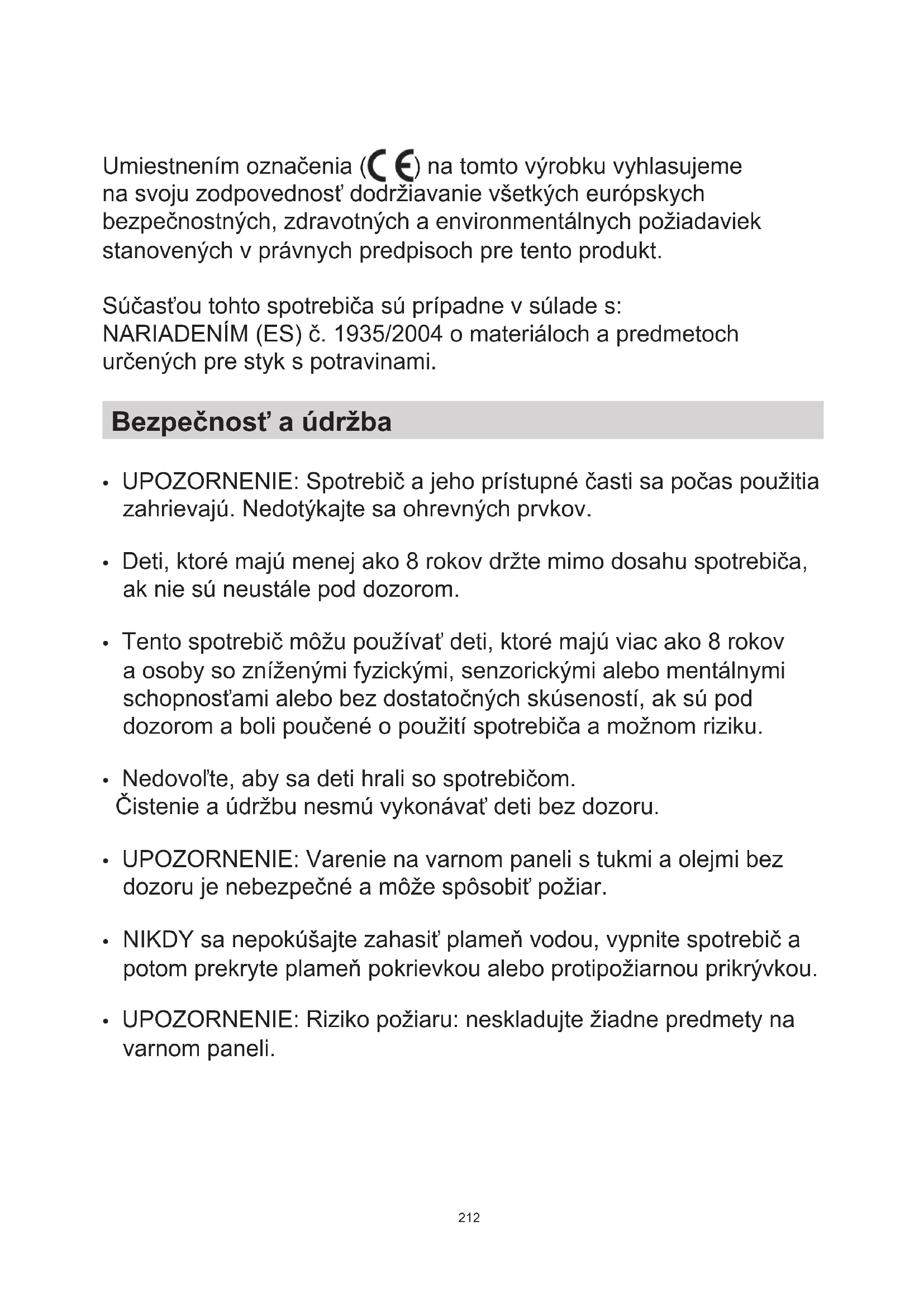

) na tomto výrobku vyhlasujeme na svoju zodpovednosť dodržiavanie všetkých európskych bezpečnostných, zdravotných a environmentálnych požiadaviek stanovených v právnych predpisoch pre tento produkt. Súčasťou tohto spotrebiča sú prípadne v súlade s: NARIADENÍM (ES) č. 1935/2004 o materiáloch a predmetoch určených pre styk s potravinami. Bezpečnosť a údržba

• UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas použitia zahrievajú. Nedotýkajte sa ohrevných prvkov.

• Deti, ktoré majú menej ako 8 rokov držte mimo dosahu spotrebiča, ak nie sú neustále pod dozorom.

• Tento spotrebič môžu používať deti, ktoré majú viac ako 8 rokov a osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo bez dostatočných skúseností, ak sú pod dozorom a boli poučené o použití spotrebiča a možnom riziku.

• Nedovoľte, aby sa deti hrali so spotrebičom. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• UPOZORNENIE: Varenie na varnom paneli s tukmi a olejmi bez dozoru je nebezpečné a môže spôsobiť požiar.

NIKDY sa nepokúšajte zahasiť plameň vodou, vypnite spotrebič a potom prekryte plameň pokrievkou alebo protipožiarnou prikrývkou.

• UPOZORNENIE: Riziko požiaru: neskladujte žiadne predmety na varnom paneli. 212• UPOzOrNENIE: Pokiaľ je povrch varného panela prasknutý, spotrebič vypnite, aby ste zabránili riziku zasiahnutia elektrickým prúdom.

• Na čistenie nepoužívajte vysokotlakové parné čističe.

• Kovové predmety ako sú nože, vidličky, lyžice a pokrievky nedávajte na varný panel, lebo sa môžu zahriať.

• Nečistoty z krytu odstráňte pred otvorením.

• Varný panel nechajte pred zatvorením krytu vychladnúť.

• Po použití vypnite varnú zónu a nenechávajte nádobu uloženú na detektore nádob.

Spotrebič nesmiete ovládať pomocou externého časovača alebo samostatného diaľkového ovládania.

• Odpájacie zariadenie musí byť včlenené do napájania v súlade s platnými predpismi.

• Pokyny uvádzajú typ kábla, s ohľadom na teplotu zadnej strany spotrebiča.

Ak je poškodený prívodný kábel, musí ho vymeniť výrobca, servisný technik alebo podobne kvalikovaná osoba, aby sa zabránilo možnému nebezpečenstvu.

UPOzOrNENIE: Aby ste zabránili nebezpečenstvu z neúmyselného resetovania tepelnej poistky, tento spotrebič nesmiete napájať cez externé spínacie zariadenie, ako je časovač, alebo pripájať k obvodu, ktorý sa pravidelne zapína a vypína elektrikárskou službou. SLOVENSKY 213• Prostriedky na odpojenie musia byť zabudované do pevných vodičov v súlade s pravidlami elektroinštalácie.

• Pokyny uvádzajú typ kábla, ktorý sa má používať, s prihliadnutím k teplote zadného povrchu spotrebiča.

• VarOVaNIE: Používajte iba kryty pre varné panely navrhnuté výrobcom varného spotrebiča alebo označené výrobcom spotrebiča v návode na obsluhu ako vhodný kryt varného panela alebo kryt pre varné panely zabudované do spotrebiča. Použitie nevhodných ochranných krytov môže spôsobiť nehody. - Vždy používajte zodpovedajúce nádoby. - Vždy umiestnite nádobu do stredu použitej varnej zóny. - Na ovládací panel nič neodkladajte.

Nepoužívajte varný panel ako plochu na krájanie. - Povrch varného panela musí byť pred zatvorením krytu vychladnutý.

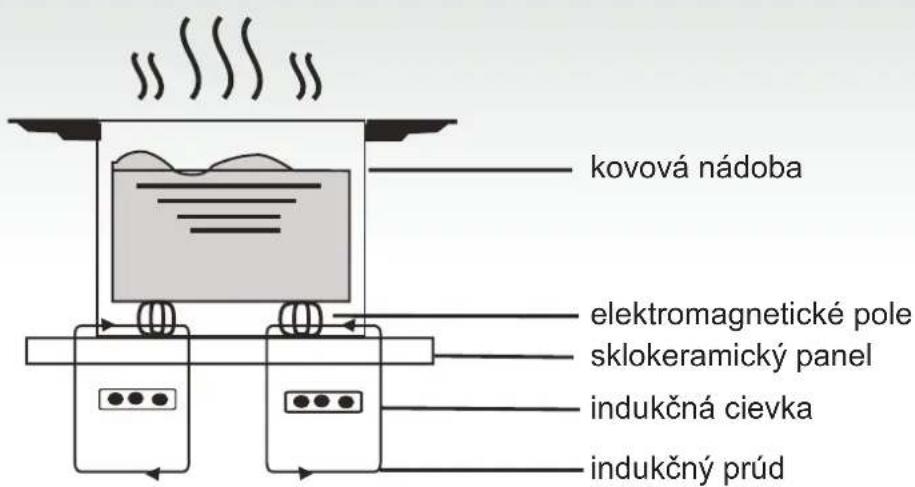

UPOzOrNENIE: Varenie musí byť pod dozorom. Na krátky proces varenia je potrebný neustály dozor. 214SLOVENSKY Vážený zákazník, chceme Vám poďakovať za to, že ste sa rozhodli zakúpiť si indukčný varný panel značky CANDY, spotrebič, ktorý celkom určite uspokojí Vaše potreby na niekoľko rokov. Pred začatím používania si prečítajte prosím pozorne tento návod na obsluhu a potom ho starostlivo uschovajte pre prípadné ďalšie potreby. Úvod Vstavaný indukčný panel je schopný splniť väčšinu požiadaviek, ktoré vyžaduje moderné varenie s použitím elektromagnetického zahrievania. Je vyrobený zo špeciálnych materiálov za použitia moderných technológií, vďaka ktorým je varný panel Candy výnimočné používateľský prívetivý, spoľahlivý a bezpečný. Princíp fungovania Indukčný varný panel sa skladá z elektrickej cievky, z ferromagnetického jadra a z kontrolného systému. Elektrický prúd vytvára okolo cievky silné elektromagnetické pole. Vďaka tomu dochádza k vytváraniu série elektromagnetických vĺn, následne premenených na teplo, ktoré je skrz varnú zónu predávané na dno varnej nádoby. kovová nádoba elektromagnetické pole sklokeramický panel indukčná cievka indukčný prúd 215Bezpečnosť Tento varný panel bol vyvinutý na domáce použitie. Výrobca si vyhradzuje právo vykonania technických úprav, úprav vzhľadu alebo programov, v súvislosti s neustálym technickým vývojom. Ochrana proti prehriatiu Teplota varných zón kontrolovaná pomocou snímača. Ak je zistené prekročenie bezpečnej teploty, varný panel sa automaticky vypne. Signalizácia malých alebo nemagnetických predmetov Pokiaľ je na varný panel položený hrniec s priemerom menším ako 80 mm, alebo nejaký malý predmet (napr. nôž, vidlička, kľúč), alebo nemagnetický predmet, (napr. hliníkový hrniec), automaticky zaznie zvukový signál počas približne 1 minúty, potom je varný panel automaticky prepnutý do pohotovostného stavu (standby). Signalizácia zvyškového tepla Pokiaľ bol varný panel v prevádzke aj po jeho vypnutí zostáva zvyškové teplo z varnej zóny. Rozsvieti sa kontrolka „H“, ktorá varuje pred dotýkaním sa horúceho panela. Automatické vypnutie Ďalším bezpečnostným prvkom varného panela je jeho automatické vypnutie. Automaticky vypne panel v prípade, že spotrebič zostane omylom zapnutý. Automatické vypnutie varného panela závisí od použitého stupňa intenzity a je znázornené v nasledujúcej tabuľke: Stupeň intenzity 1-3 4-6 7-9 Spotrebič sa automaticky vypne po uplynutý 8 hodín 4 hodín 2 hodín Po odstavení varnej nádoby zo zapnutej varnej zóny, prestane zóna okamžite hriať a po ukončení zvukového signálu, ktorý trvá 1 minútu, sa automaticky vypne. Upozornenie: Osoby s kardiostimulátorom môžu používať tento spotrebič iba po konzultácii so svojím doktorom. Postup počas inštalácie

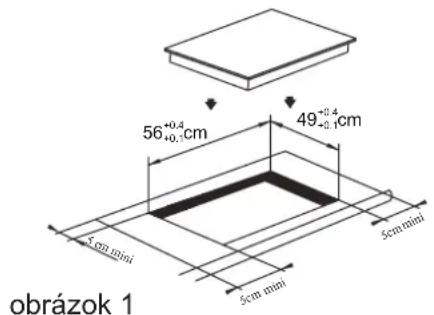

1. Podľa rozmerov, ktoré sú uvedené na výkrese,

vyvŕtajte do pracovnej dosky otvory. Na vykonanie správnej inštalácie musí byť okolo otvoru zachovaný voľný priestor aspoň 50 mm. Skontrolujte kvalitu a výšku pracovnej dosky, ktorá musí mať aspoň 30 mm a byť vyrobená z teplotne odolného materiálu, aby sa predišlo možnosti deformácie následkom tepla, ktoré vytvára varný panel počas prevádzky. (obrázok 1).

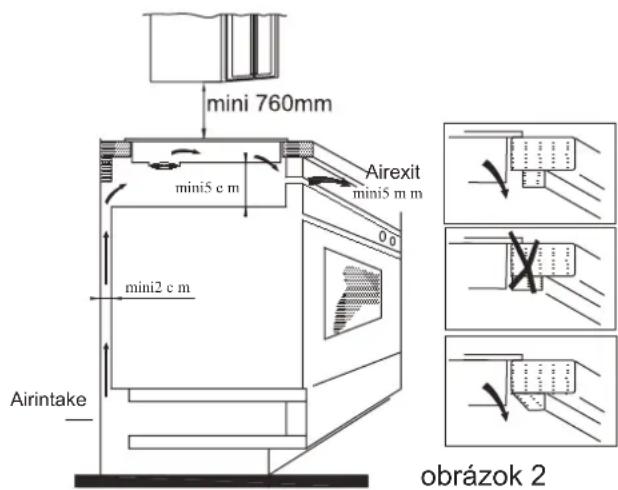

2. Je potrebné skontrolovať, či je indukčný varný

panel poriadne prichytený na pracovnej doske a či je zaistená správna ventilácia vzduchu (obrázok 2).

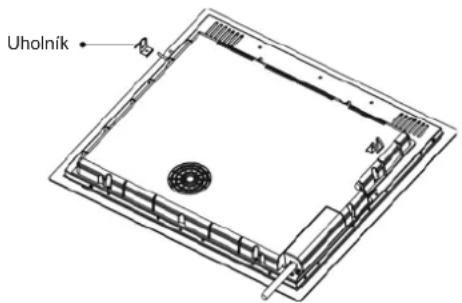

obrázok 2 Poznámka: Medzi varným panelom a nábytkom, ktorý sa prípadne nachádza nad panelom, musí byť zachovaný priestor aspoň 760 mm. 2163. Po uložení varného panela na zvolenom mieste je potrebné ho prichytiť k pracovnej ploche pomocou štyroch kovových úchytov na základnej dosky. Každý úchyt je možné nastaviť podľa hĺbky pracovnej dosky. Uholník Upozornenia: (1) Inštaláciu indukčného varného panela musí vykonávať iba odborne kvalikovaný technik. Nevykonávajte inštaláciu sami. (2) Indukčný varný panel nesmie byť inštalovaný nad chladničkou, umývačkou riadu, pračkou alebo sušičkou. (3) Indukčný varný panel musí byť namontovaný takom spôsobom, ktorý zaručí optimálny odvod tepla. (4) Steny aj časti, ktoré sa nachádzajú pod indukčným varným panelom, musia byť odolné voči teplu. (5) Vrstva materiálu medzi varným panelom a pracovnou doskou a použitá lepiaca hmota musí byť odolná voči vysokým teplotám. Takto sa vyhnete prípadným škodám.

Schéma pripojenia elektrického prúdu Pripojenie k prívodu zdroja elektrického prúdu musí byť vykonané odborne kvalikovaným technikom, a to v súlade so všeobecne platnými bezpečnostnými predpismi. Spôsoby pripojenia sú znázornené na obrázku č. 3. Napätie380-415V 3N~220-240V~Čierny Hnedý Modrý Žltý/zelenýČierny Hnedý Modrý Žltý/zelenýPripojenie vodiča Skontrolujte, či je elektrické vedenie zaopatrené uzemňovacím vodičom, v súlade s platnými predpismi a normami. Uzemnenie je povinné. Výrobca nenesie žiadnu zodpovednosť za prípadné škody v prípade, že nie je rešpektované toto nariadenie. Pokiaľ nie je na spotrebiči namontovaná zástrčka, je potrebné namontovať normalizovanú zástrčku na prívodný kábel, ktorá je vhodná pre uvedenú záťaž napätia na štítku spotrebiča. V prípade, že je požadované trvalé pripojenie k sieti, je potrebné vložiť medzi spotrebič a elektrický omnipolárny spínač so vzdialenosťou medzi kontaktmi aspoň 3 mm. Pokiaľ dôjde k poškodeniu prívodného kábla, je potrebné nevyhnutne vykonať jeho výmenu kvalikovaným technikom. Prívodný kábel nesmie byť stlačený ani poohýbaný. Nákres indukčného panela Vstup vzduchuVýstup vzduchuOvládací panelPlocha zo sklokeramiky Schéma ovládacieho panela

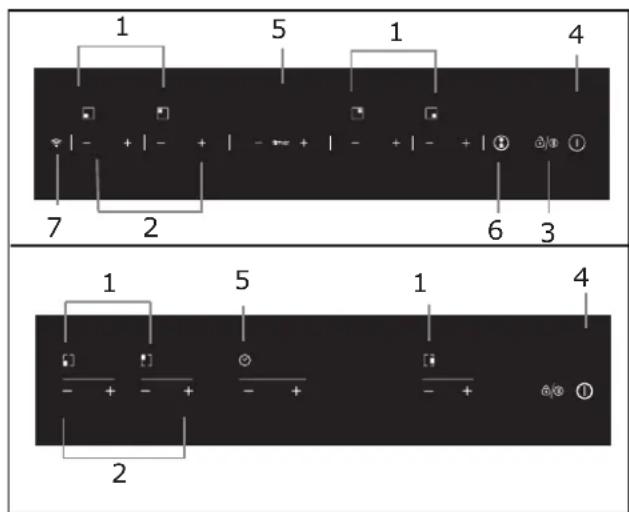

1. Ovládače výberu varnej zóny3. Ovládač Pauza/Zablokovanie5. Ovládač časovača6. Ovládač exibilnej plochy (niektoré modely ho nemajú)7. Ovládač Wi-Fi2. Tlačidlo regulácie napájania/časovača4. Ovládač ZAP/VYP SLOVENSKY 217Návod na obsluhu Príprava pred použitím: Ihneď po zapnutí vydá varný panel zvukový signál, všetky svetelné kontrolky sa rozsvietia počas 1 sekundy, tým signalizujú, že varný panel sa nachádza v pohotovostnom režime (standby). Postavte varnú nádobu na zvolenú zónu. Pokyny pre správnu prevádzku Potom čo bolo stlačené tlačidlo „ON/OFF“, začnú všetky kontrolky signalizovať symbol „-“. Zvoľte úroveň výkonu pre danú zónu stlačením „+“ alebo „-“. Na začiatku je zobrazený stupeň 5 ako štandardné nastavenie. Nastavte väčší alebo menší výkon stlačením tlačidla „+“ alebo „-“. Súčasným stlačením tlačidiel „+“ a „-“ sa vynulujú predošlé naprogramované hodnoty a varná zóna sa vypne. Tabuľka znázorňuje stupeň výkonu pre každú z varných zón. Poznámka: Po stlačení tlačidla „ON/ OFF“ zostane indukčný varný panel v pohotovostnom režime (standby), pokým nebude vykonaný do 1 minúty iný príkaz. Funkcia Timer Po stlačení tlačidla „Timer“ začne na displeji blikať svetelná kontrolka. Potom je možné stlačením tlačidiel „+“ alebo „-“ nastaviť čas medzi hodnotami 1 až 99 minút. Stlačením tlačidla „+“ sa nastavenie hodnoty zvyšuje o 1 minútu, po každom stlačení tlačidla „-“, sa hodnota znižuje o 1 minútu. Hneď ako prevýši nastavovaný čas hodnotu 99 minút, časovač sa automaticky vráti na hodnotu 0. Pri súčasnom stlačení tlačidiel „+“ a „-“ sa displej vráti na hodnotu 0. Potvrdenie funkcie Timer

1. Nastavte požadovaný výkon pre zvolenú

varnú zónu a stlačte tlačidlo „Timer“. Teraz je možné nastaviť potrebný čas.

2. Potom, keď časovač blikal počas 5 sekúnd,

dolnej časti úrovne výkonu zvolenej zóny zobrazí bodka. Vynulovanie funkcie Timer Pre vymazanie predtým nastavenej funkcie stlačte tlačidlo „Timer“ počas 5 sekúnd. Tým je zrušená funkcia časovača a displej sa vráti na hodnotu 0. Bezpečnostný režim Pre zaistenie bezpečnosti deti je indukčný panel obstaraný zariadením interlock. Na uzamknutie: stlačte tlačidlo „Interlock“, varný panel sa potom prepne do režimu „interlock“, časovač zobrazuje „Lo“ a ostatné tlačidlá sú nefunkčné s výnimkou tlačidla „ON/ OFF“ (Zapnuté/Vypnuté). Odblokovanie: Držte stlačené tlačidlo „Interlock“ počas 2 sekúnd a varný panel sa vráti do normálneho režimu. 218SLOVENSKY V tejto zóne je možné použiť nádobu s priemerom medzi 160 mm a 290 mm, aby bola v zóne zaistená väčšia exibilita.

• Táto plocha môže byť kedykoľvek použitá ako jedna zóna alebo ako dve rôzne zóny, podľa potreby varenia.

• Voľná plocha je tvorená dvoma nezávislými induktormi, ktoré môžete ovládať samostatne. Ako veľká zóna

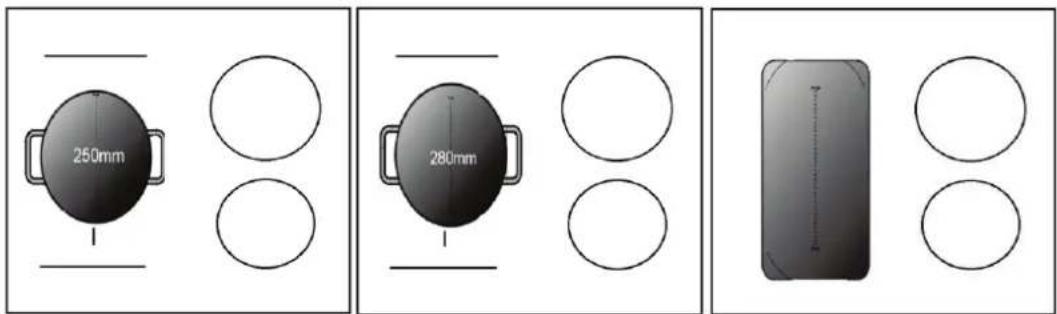

1. Pokiaľ chcete aktivovať voľnú plochu ako jednu veľkú zónu, dotknite sa ovládača exibilnej plochy.

2. Pri veľkej zóne odporúčame nasledujúce použitie:

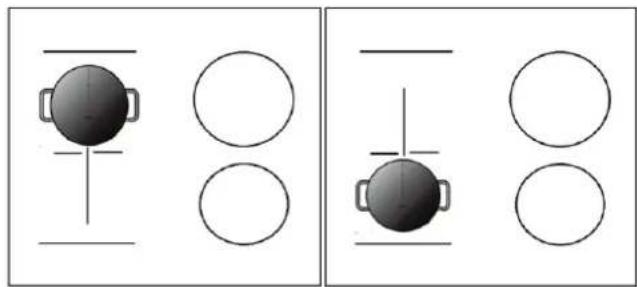

Nádoby: Nádoby s priemerom 250 mm alebo 280 mm (môžete použiť štvorcové alebo oválne nádoby). Neodporúčame vykonávať iné postupy okrem vyššie uvedených troch postupov, pretože inak by mohlo dôjsť k zhoršeniu ohrevu spotrebiča. Ako dve nezávislé zóny Ak chcete použiť exibilnú plochu ako dve rôzne zóny, môžete mať dve možnosti ohrevu. (a) Položte nádobu na pravú hornú stranu alebo na pravú dolnú stranu exibilnej plochy.

(b) Položte dve nádoby na obidve strany exibilnej plochy. Poznámka: Uistite sa, že nádoba je väčšia ako 12 cm.

FLEXIBILNÁ PLOCHANajskôr by ste si mali stiahnuť aplikáciu Simply-Fy a nainštalovať si ju do svojho prenosného zariadenia. Potom zaregistrujte svoj indukčný varný panel. Podrobnosti sú uvedené v prílohe. Ak chcete použiť funkciu Wi-Fi, zapnite varný panel a stlačte tlačidlo Wi-Fi. LED dióda Wi-Fi bude rýchlo blikať počas 5 sekúnd, čo znamená, že je zavádzaný modul Wi-Fi. Pokiaľ sa modul Wi-Fi pripojí k smerovaču, LED dióda Wi-Fi zostane svietiť. V opačnom prípade bude LED dióda Wi-Fi blikať v cykloch 1 sekunda svieti a 1 sekunda nesvieti. Pokiaľ sa správne pripojíte, môžete v aplikácii Simply-Fy nájsť množstvo informácií o varnom paneli, napr. výkon zóny, čas zvyškového tepla. Režim zosilňovača výkonu Dotknite sa ovládača pre výber zóny ohrevu a potom sa dotknite tlačidla „+“. Uistite sa, že sa na displeji zobrazuje „9“. Opätovným dotykom tlačidla „+“ zobrazí ukazovateľ zóny „b“ a výkon dosiahne maximum.

Vypnutie režimu zosilňovače výkonu Dotykom tlačidla „-“ zrušíte funkciu zosilňovača a varná zóna sa vráti ku svojmu pôvodnému nastaveniu. Súčasný dotyk ovládačov „-“ a „+“. Varná zóna sa vypne a funkcia zosilňovača výkonu sa automaticky zruší.

• Varná zóna sa vráti na svoje pôvodné nastavenie po 5 minútach. Poznámka: Odporúčame, aby sa odsávanie odsávača pár zaplo niekoľko minút pred varením a vyplo niekoľko minút po ukončení varenia. Režim pauzy

• Môžete vypnúť len ohrev, nie celý varný panel.

• Po vstupe do režimu Pauza sú všetky ovládače okrem ovládania ZAP./VYP. deaktivované. Vstup do režimu pauzy Dotknite sa ovládača Zablokovanie/Pauza. Všetky ukazovatele zobrazujú „11“. Odblokovanie ovládačov Dotknite sa ovládača Zablokovanie/Pauza. Keď je varný panel v režime pauzy, všetky ovládače okrem ZAP./VYP. sú deaktivované , indukčný varný panel môžete v núdzovej situácii vypnúť pomocou ZAP./VYP.

Funkcia Wi-FiSLOVENSKY Funkcia „Riadenia výkonu“

• Je možné nastaviť maximálnu úroveň výkonu pre indukčný varný panel a voliť rôzne výkonové rozsahy.

• Indukčné varné panely sa môžu automaticky samy obmedziť, aby pracovali na nižšej úrovni výkonu a nedošlo tak k preťaženiu. Zapnutie funkcie „Riadenia výkonu“ Zapnite varný panel a súčasne stlačte tlačidlo „+“ (časovač) a zablokovanie. Ukazovateľ časovača zobrazí „P5“, čo znamená úroveň výkonu 5. Predvolené nastavenie je 7,0 Kw/ 7,1 Kw. Pokiaľ chcete prepnúť na iný výkon Stlačte + / - časovača. Existuje 5 úrovní výkonu od „P1“ do „P5“. Ukazovateľ časovača zobrazí jednu z nich. „P1“ : Maximálny príkon je 2,5 kW. „P2“ : Maximálny príkon je 3,5 kW. Ukazovateľ časovača zobrazí „P5“, čo znamená úroveň výkonu 5. Predvolené nastavenie je 7,0 Kw/ 7,1Kw. „P3“ : Maximálny príkon je 4,5 kW. „P4“ : Maximálny príkon je 5,5 kW. „P5“ : Maximálny príkon je 7,0 Kw/ 7,1Kw. ALEBO Potvrdenie a ukončenie funkcie „Riadenia výkonu“ Pre potvrdenie stlačte „+“ (časovač) a zablokovanie. Varný panel sa vypne. 221Výber súpravy riadu na varenie kovová panvica na vyprážanie hrniec z nerez. ocele kovový kastról kovový kotlík smaltovaná kanvica z nerez. ocele smaltovaný hrniec kovový tanier Na prípravu pokrmov na indukčnom varnom paneli existuje široký výber riadu. Tento varný panel je schopný rozpoznať množstvo druhov riadu, ktorého vhodnosť môžete otestovať niektorou z nasledujúcich metód: 1 Umiestnite varnú nádobu na varnú zónu. Pokiaľ sa na ukazovateli zobrazí stupeň výkonu, znamená to, že varná nádoba je vhodná; ak sa ale objaví symbol „U“, varná nádoba nie je vhodná na použitie na tomto varnom paneli. 2 Priložte na varnú nádobu magnet: pokiaľ je magnet varnou nádobou priťahovaný, je nádoba vhodná na použitie na tomto varnom paneli. Poznámka: Varná nádoba: dno musí byť vyrobené z materiálov, ktoré sú magneticky vodivé. Tvar varnej nádoby: musí mať ploché dno s priemerom viac ako 14 cm. 3 Používajte nádoby, ktorých priemer je väčší ako zvolená zóna. Použitím mierne širšej nádoby sa energia využije s maximálnou účinnosťou. Pokiaľ použijete nádobu s menším priemerom, účinnosť nebude postačujúca. Nádoby s priemerom dna menším ako 140 mm varný panel nedetekuje. 222SLOVENSKY Čistenie a údržba Čistenie povrchu varného panela je potrebné vykonávať podľa nasledujúcich odporúčaní: Typ nečistoty Spôsob vyčistenia Pomôcka na vykonanie čistenia malé znečistenie s použitím teplej vody; následne vysušiť špongia na umývanie väčšie znečistenie s použitím teplej vody a špeciálnej drôtenky pre sklokeramické povrchy; následne vysušiť špeciálna špongia pre povrchy zo sklokeramiky usadeniny poliať usadeninu bielym octom a potom vysušiť mäkkou utierkou lepiace fólie pre povrchy zo sklokeramiky rozpustený cukor, plasty alebo hliník Odstrániť zvyšky pomocou stierky vhodnej na použitie na povrchy zo sklokeramiky (na ochránenie skla je lepšie používať výrobky na báze silikónu) lepiace fólie pre povrchy zo sklokeramiky Poznámka: Pred čistením je vždy potrebné odpojiť spotrebič od zdroja elektr. prúdu. Signalizácia porúch a príslušná kontrola Pokiaľ sa objavia anomálie počas prevádzky indukčného varného panela, automaticky sa prepne do chráneného módu a displej signalizuje niektorý z nasledujúcich kódov: Porucha Možné príčiny Riešenie F0/F1/F2 Porucha na ventilátora. Kontaktovať servisné stredisko. F3-F8 Porucha na snímači pre teplotu. Kontaktovať servisné stredisko. E1/E2 Anomálie v elektrickom napätí. Skontrolovať prívod elektrického prúdu. Po vykonaní tejto kontroly znovu spotrebič zapnúť. E3/E4 Anomálie teploty. Skontrolovať varnú nádobu. E5/E6 Nedostatočné vyžarovanie tepla. Nechať spotrebič vychladnúť a potom ho znovu zapnúť. Táto tabuľka obsahuje najčastejšie sa vyskytujúce poruchy. Nikdy nevykonávajte demontáž varného panela sami, predídete tak riziku spôsobenia ešte väčších škôd.

SERVISNÁ SLUŽBA ZÁKAZNÍKOM

Pred žiadosťou o servisnú opravu V prípade poruchy počas prevádzky spotrebiča odporúčame najskôr: — skontrolovať či je zástrčka správne zasunutá v zásuvke elektrického prúdu; — skontrolovať či porucha nie je opísaná v uvedenej tabuľke porúch. V prípade, že sa nepodarí zistiť príčinu poruchy počas prevádzky: vypnite spotrebič a kontaktujte „Technickú servisnú službu zákazníkom“. 223Dodatok Obsah celého tohto návodu na obsluhu bol starostlivo skontrolovaný. Napriek tomu nemôže výrobca zodpovedať za tlačové chyby alebo výpadky v texte. Ďalej upozorňujeme, že prípadné revízie tohto návodu na obsluhu môžu byť vykonané bez predchádzajúcich upozornení. Obrázky výrobku sa vzťahujú k práve aktuálnemu prevedeniu. POZOR: tento výrobok nesmie byť likvidovaný spoločne s komunálnym odpadom. Je potrebné zaistiť jeho likvidáciu oddelene. Tento elektrospotrebič bol vyrobený v súlade s nariadením európskej smernice 2012/19/EC o likvidácii elektrických a elektronických zariadení. Istota, že tento výrobok bol vyrobený rešpektovaním predpísaných nariadení, napomáha prevencii možných škôd na životnom prostredí a na zdraví, ku ktorým by došlo pri nerešpektovaní tohto nariadenia. Tento symbol označuje, že tento výrobok nesmie byť zlikvidovaný spoločne s bežným domácim odpadom, je potrebné, aby jeho likvidáciu zaistilo niektoré zo špecializovaných recyklačných centier pre elektrický a elektronický materiál. Pre získanie potrebných informácií o zaobchádzaní s výrobkom a o jeho likvidácii je vhodné kontaktovať miestne zberné stredisko alebo sa obrátiť na predajňu, kde bol tento výrobok zakúpený. 224Posion Symbol Value Unit Electric Hob zones 4 areas Inducon cooking zones X Inducon cooking cooking areas radiant cooking zones solid plates Rear le Ø 18,0 cm Rear central Ø cm Rear right Ø 18,0 cm Central le Ø cm Central central Ø cm Central right Ø cm Front le Ø 18,0 cm Front central Ø cm Front right Ø 18,0 cm Rear le
