Tipo de produto	Gravador de ditado (IC-Recorder)
Modelo	RRUS360E
Marca	Panasonic
Dimensões (L×A×P)	aprox. 35,0 × 100,2 × 24,0 mm
Peso (com pilhas)	aprox. 62 g
Alimentação	3 V CC, 2 pilhas AAA (LR03/AM-4)
Duração da bateria (gravação, HQ)	aprox. 10 horas (alcalina)
Duração da bateria (reprodução, HQ)	aprox. 9,5 horas (alcalina)
Duração da bateria (gravação, SP)	aprox. 20 horas (alcalina)
Duração da bateria (reprodução, SP)	aprox. 19,5 horas (alcalina)
Resposta de frequência (HQ)	240 Hz – 5.100 Hz
Potência de saída (máx.)	300 mW
Alto-falante	28 mm, 8 Ω
Saída de fones de ouvido	3,5 mm, 0,5 mW, 16 Ω
Entrada de microfone	3,5 mm mono (microfone externo)
Conexão USB	Sim (cabo USB incluído)
Modos de gravação	HQ (alta qualidade), FQ (qualidade fina), SP (qualidade padrão)
Número máximo de arquivos por pasta	99
Bloqueio de teclas	Sim (chave de bloqueio para evitar operação acidental)
Ativação por voz (VAS)	Sim (pausa na gravação em silêncio)
Gravação/reprodução temporizada	Sim (início e fim programáveis)
Velocidade de reprodução	Variável (lenta/normal/rápida)
Acessórios incluídos	Cabo USB, CD-ROM (Voice Studio)
Limpeza	Limpe com um pano macio e seco; não use álcool, diluente ou benzina.

Perguntas frequentes - RRUS360E PANASONIC

Como configurar a hora no Panasonic RRUS360E?

Pressione e segure FOLDER/MENU para acessar o menu. Selecione yEAR com as teclas de seta e confirme com PLAY. Em seguida, ajuste ano, mês/dia, exibição de hora (12/24h) e horário. Confirme cada etapa com PLAY.

Como trocar as pilhas sem perder as gravações?

Troque as pilhas dentro de 30 segundos para manter as configurações de hora. As gravações permanecem intactas. Use duas pilhas AAA (LR03/AM-4).

O que significa a exibição 'U01' no visor?

A exibição U01 indica que as pilhas estão descarregadas. Substitua as pilhas por novas.

Como ativar o controle de voz (VAS) durante a gravação?

Acesse o menu (pressione e segure FOLDER/MENU), selecione VAS e defina como On. A gravação pausa automaticamente quando não há som. Desative esta função para gravações importantes.

Como mover uma gravação para outra pasta?

Selecione o arquivo e inicie a reprodução. Pressione e segure FOLDER/MENU para ativar o modo de mover. Escolha a pasta de destino com as teclas de seta e confirme com PLAY.

Como ativar o bloqueio de teclas?

Deslize a chave de bloqueio (na lateral) para cima. No estado bloqueado, 'hold' é exibido. Para desbloquear, deslize a chave para baixo.

Por que 'FULL' é exibido e não consigo gravar?

A pasta já contém o número máximo de 99 arquivos ou o espaço de armazenamento está cheio. Exclua arquivos desnecessários ou mude de pasta.

Como ajustar a velocidade de reprodução?

Pressione o botão PLAY várias vezes durante a reprodução para alternar entre as velocidades: normal, lenta e rápida. No estado parado, pressione e segure o botão para retornar à velocidade normal.

Como limpar o gravador corretamente?

Limpe o corpo com um pano macio e seco. Não use álcool, diluente ou benzina. Para panos tratados quimicamente, leia as instruções.

Por que a gravação temporizada não funciona?

Certifique-se de que a hora está configurada corretamente. O temporizador pode ser programado apenas dentro de 24 horas a partir da hora atual. Se restar menos de um minuto de tempo de gravação, a gravação temporizada não é possível. Exclua arquivos, se necessário.

MANUAL DE UTILIZADOR RRUS360E PANASONIC

Manual de Instruções

Instruções de operação

IC Recorder

Gravador IC

RR-US361

RR-US360

RR-QR160

(Pressione duas vezes para voltar ao arquivo anterior.)

Se não executar nenhuma operação durante 10 segundos, o aparelho volta ao modo de espera.

Acessórios fornecidos

RR-US361

Cabo USB

Microfone externo (mono)

CD-ROM (Voice Studio)

um computador, utilize apenas os cabos de interface blindados com núcleos de ferrite fornecidos.

• Para reduzir o risco de interferências provocadas pelos cabos dos auscultadores, auriculares ou microfone, utilize apenas os acessórios adequados e utilize um cabo de comprimento inferior a 3 m.

Nome das peças

Consulte a ilustração na contracapa.

Introduzir as pilhas

Se pretender utilizar pilhas recarregáveis, recomendamos pilhas recarregáveis fabricadas pela Panasonic.

(As pilhas recarregáveis podem não durar tanto como as pilhas normais.)

Substitua-as quando "piscar".

• Substitua as pilhas no período de 30 segundos para não perder as definições da hora.

As gravações permanecem intactas.

Pilha AAA, LR03, AM-4 (não incluída)

Evitar o funcionamento acidental

Mova [HOLD] para HOLD.

Desative o modo de espera antes de utilizar o aparelho.

Para poupar as pilhas

No modo de paragem, mude para o modo de espera para desligar o visor.

Acertar a hora

Quando o ano piscar (por exemplo, 2004), comece no passo 3.

1 Carregue sem soltar em [FOLDER/MENU] até aparecer "SEnSE", "fou" 2 Carregue em [▶▶] para selecionar "yEAR" e depois em [▶]. 3 Carregue em [1] para selecionar e depois em [ ] para acertar.

Repita para alterar o ano, mês/dia, o visor 12/24H e a hora.

O relógio tem uma variação mensal de +/- 60 segundos à temperatura do compartimento.

Quando substituir as pilhas, o relógio para e só recomeça a funcionar quando voltar a inseri-las e fechar a tampa do respetivo compartimento.

Gravação

Guarde os ficheiros em 5 pastas (A-D e ditado). Cada pasta pode conter um máximo de 99 ficheiros.

■Gravação de reuniões

1 Mova [MEETING, DICTATION] para [MEETING].

2 Carregue em [·FOLDER/≡MENU] para selecionar a pasta. 3 Carregue em [REC MODE] para mudar para o modo de gravação. O modo de gravação muda sempre que carregar no botão.

modo de gravacao	Tempo de gravacao disponible
HQ (Alta calidad)	2 horas e 20 minutos
FQ (Qualidade final)	4 horas e 40 minutos
SP (Reproducao normal)	8 horas e 10 minutos

4 Selecione a sensibilidade do microfone.

① Carregue sem soltar em [·FOLDER/≡MENU] até aparecer "SEnSE". ② Carregue em [▶]. ③ Carregue em [14] para selecionar "HI" (Gravar à distância) ou "LO" (Gravar perto ou de cima). ④ Carregue em [▶].

5 Carregue em [REC/STOP] para começar a gravar e depois em [REC/STOP] (ou [■]) para parar.

Aparece a informação de gravação:

Data → Hora de início → Tempo → Número total de ficheiros

■Gravação de ditado

1 Mova [MEETING, DICTATION] para [DICTATION].

As definições indicadas abaixo são programadas automaticamente.

• Pasta de ditado
• Modo HQ
• Modelo de gravação de ditado (sensibilidade do microfone)

2 Carregue em [REC/STOP] para gravar e depois em [REC/STOP] (ou [■]) para parar.

Aparece a informação de gravação: Data → Hora de início → Tempo → Número total de ficheiros

■Evitar gravações desnecessárias

Se não houver som, a gravação é interrompida automaticamente.

1 Carregue sem soltar em [FOLDER/MENU] até aparecer "SEnSE", "Flou". 2 Carregue em [ ] para selecionar "Depois em []. 3 Carregue em [1] para selecionar "On" e depois em [].

! Quando gravar ficheiros importantes, desative a função.

Para desativar a função: Selecione "OFF" no passo 3. Gravar utilizando o microfone externo

O microfone incorporado desliga-se.

Ligue o microfone incluído à tomada [MIC].

Utilize um microfone mono compatível com plug-in.

Tipo de ficha: 3,5 mm mono

• Verificado o tempo de gravação restante disponível
• Carregue em [FOLDER/MENU] durante a gravação.

Carregue novamente para voltar ao visor do tempo de gravação decorrido.

Reprodução

1 Mova [MEETING, DICTATION] para [MEETING] e carregue em [FOLDER/MENU] para selecionar a pasta (A-D). (Quando selecionar [DICTATION], a pasta de ditado é automaticamente selecionada.) 2 Carregue em [1] para selecionar o ficheiro. Depois de fazer a seleção, aparece a informação na altitude da gravação.

3 Carregue em [>].

Para regular o volume (0-20):

Carregue em [-] ou [+].

■ Operações básicas durante a reprodução

• Carregue em [■] para parar. (Carregue em [▶] para retomar a reprodução a partir do ponto onde foi interrompida.)
• Carregue em [1] para fazer.
• Carregue sem soltar em [1] para procurar.
• Carregue sem soltar em [▶] para ativar/desativar a repetição da reprodução de um ficheiro.
• Carregue em [FOLDER/MENU] para fazer aparecer o tempo de reprodução restante.
• Carregue novamente para voltar ao tempo de reprodução decorrido.

Ouvir os primeiros 5 segundos de cada ficheiro (Intro scan)

1 Selecione a pasta. (acima) 2 Carregue sem soltar em [▶]. (Carregue novamente para voltar à reprodução normal.) As definições de repetição da reprodução são canceladas automaticamente. Alterar a velocidade de reprodução (5 níveis) 1 Carregue sem soltar em [FOLDER/MENU] até aparecer "SEnSE" ou " 2 Carregue em [▶▶] para selecionar "SPEEd" e depois em [▶]. 3 Carregue em [ ] (mais lenta) ou [ ] (mais rápida) e depois em [ ].

Reprodução contínua (ficheiros dentro de uma pasta) 1 Carregue sem soltar em [FOLDER/MENU] até aparecer "SEnSE" ou " 2 Carregue em [1] para selecionar ">>" e depois em [▶]. 3 Carregue em [1] para selecionar "On" e depois em [▶]. As definições de repetição da reprodução são canceladas automaticamente. Ouvir com auriculares (não incluídos) Tipo de ficha: 3,5 mm mono

Apagar

Não pode recuperar os ficheiros apagados. 1 Selecione a pasta. (esquerda) 2 Carregue sem soltar em [ERASE] e depois em [▶▶] para selecionar o ficheiro ou a pasta. Ficheiro selecionado→Todos os ficheiros de uma pasta↑—Todas as pastas← 3 Carregue em [ERASE].

Organizar

■Mover

1 Reproduza o ficheiro que deseja mover. 2 Carregue sem soltar em [FOLDER/MENU] até o visor piscar. 3 Carregue em [1] para selecionar a pasta de destino. 4 Carregue em [▶]. Não pode mover um ficheiro de uma pasta (A-D) para a pasta de ditado.

■Bloquear

1 Seleção de pasta. (Esquerda) 2 Carregue sem soltar em [ •FOLDER/ •MENU] até aparecer "SEnSE" ou " 3 Carregue em [ ] para selecionar " depois em [ ]. 4 Carregue em [ ] para selecionar o ficheiro. 5 Carregue em [▶].

Para desbloquear:

Execute os passos indicados acima, e selecione o ficheiro que deseja desbloquear no passo 4, e depois carregue em [▶].

■Gravação com o temporizador

Preparação:

Selecione a pasta e o modo de gravação. (página 3)

1 Carregue sem soltar em [ •FOLDER/ = MENU] até aparecer "SEnSE", "Flou"

2 Carregue em [1] para selecionar "●, rEC" e depois em [].

3 Programe a hora.

1 Carregue em [▶▶] para selecionar "On" e depois em [▶]. ② Carregue em [▲▶] para selecionar a hora de início e depois em []. ③ Carregue em [▲▶] para selecionar a hora de fim e depois em [▶].

Reprodução com o temporizador

Preparação:

1 Carregue sem soltar em [FOLDER/ MENU] até aparecer "SEnSE" ou " 2 Carregue em [1] para selecionar "▶, PLAY" e depois em []. 3 Programe a hora.

① Carregue em [▲▶] para selecionar "On" e depois em [▶]. ② Carregue em [▲▶] para selecionar a hora de início e depois em []. Para cancelar o temporizador: Selecione "OFF" no passo 3-①. Para confirmar o tempo programado: Repita o passo 1 e 2.

Mesmo que "ou" apareça durante a reprodução com o temporizador, não pode utilizar a reprodução repetida ou contínua.

Utilizar o aparelho com um computador

RR-US361 RR-US360

1 Instale o Voice Studio (e o Dragon NaturallySpeaking 7 Preferred, para o RR-US361) a partir do CD-ROM.

Para obter informações, leia as instruções de instalação do Voice Studio e do Dragon NaturallySpeaking.

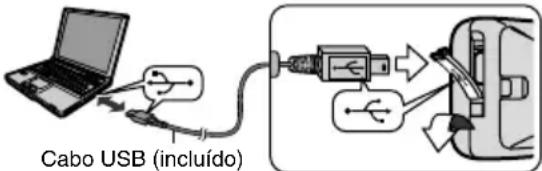

2 Ligue o aparelho a um computador com o cabo USB.

Não pode utilizar a unidade principal.

! Quando utilizar o Voice Studio, ligue apenas um gravador de IC. Este software não suporta a utilização simultânea de vários gravadores de IC. ! Quando fizer a ligação a um computador, aparece a indicação "PC"; durante a transferência de dados, a indicação "PC" pisca. Não desligue o cabo USB com a indicação a piscar.

Nota:

• Verifique se a indicação "PC" aparece no visor desta unidade e se esta é reconhecida como uma unidade no Voice Studio. Se isso não acontecer, desligue o cabo USB e refaça a ligação.
• A ligação pode não funcionar se fizer a ligação através de um hub USB ou de uma extensão de cabo USB.

Cuidados a ter na utilização

• Para evitar danificar o aparelho, não o molhe com água ou outros líquidos nem o deixe à chuva.
• O altifalante não tem proteção magnética. Não o coloque perto de televisores, computadores ou outros dispositivos facilmente influenciáveis pelo magnetismo.
• Este produto pode estar sujeito a interferências de rádio provocadas pelo telefone móvel durante a sua utilização. Se detetar interferências, afaste o telefone móvel do produto.

O manual de instruções contém apenas as operações básicas.

Aviso:

O aparelho arrefece se, durante o funcionamento, não forem executadas operações durante 10 segundos.

Acessórios fornecidos

RR-US361

Cabo USB

Microfone externo (monofónico)

CD-ROM (Voice Studio)

Exemplo de marcação: O O 1 A O O O O O O

Elementos do código:

3.º símbolo - ano de fabrico (1-2001, 2-2002, 3-2003, ...); 4.º símbolo - mês de fabrico (A-janeiro, B-fevereiro, ..., L-dezembro)

Localização da marcação:

Dentro do compartimento das pilhas

Definição da hora

Consulte o manual (Exemplo, 2004), a partir do ponto 3.1. Encontre e mantenha pressionada a tecla [FOLDER/≡ MENU] até que o indicador "SeNSE" apareça, pressione a tecla [A▶] para selecionar o item "yEAr", e pressione a tecla [▶]. Pressione a tecla [A] para selecionar o valor, pressione a tecla [B] para confirmar. Repita para alterar o ano, mês/dia, formato 12/24 e hora. As horas têm precisão de ±60 segundos à temperatura ambiente. Ao substituir as pilhas, o relógio para e recomeça quando você coloca as pilhas novamente e fecha a tampa do compartimento das pilhas.

Gravação

Armazene as gravações em 5 pastas (A-D e ditado). Cada pasta comporta até 99 gravações.

Gravação de reunião

1 Coloque o interruptor [MEETING, DICTATION] na posição [MEETING]. 2 Pressione a tecla [· FOLDER/≡ MENU] para selecionar a pasta. 3 Pressione a tecla [REC MODE] para alterar o modo de gravação. O modo de gravação muda cada vez que você pressiona a tecla.
