Type de produit	Dictaphone (enregistreur IC)
Modèle	RRUS360E
Marque	Panasonic
Dimensions (L×H×P)	env. 35,0 × 100,2 × 24,0 mm
Poids (avec piles)	env. 62 g
Alimentation électrique	3 V courant continu, 2 piles AAA (LR03/AM-4)
Autonomie des piles (enregistrement, HQ)	env. 10 heures (alcalines)
Autonomie des piles (lecture, HQ)	env. 9,5 heures (alcalines)
Autonomie des piles (enregistrement, SP)	env. 20 heures (alcalines)
Autonomie des piles (lecture, SP)	env. 19,5 heures (alcalines)
Réponse en fréquence (HQ)	240 Hz – 5 100 Hz
Puissance de sortie (max.)	300 mW
Haut-parleur	28 mm, 8 Ω
Sortie casque	3,5 mm, 0,5 mW, 16 Ω
Entrée microphone	3,5 mm mono (microphone externe)
Connexion USB	Oui (câble USB fourni)
Modes d'enregistrement	HQ (haute qualité), FQ (qualité fine), SP (qualité standard)
Nombre maximal de fichiers par dossier	99
Verrouillage des touches	Oui (curseur de verrouillage pour éviter une utilisation accidentelle)
Activation vocale (VAS)	Oui (pause d'enregistrement en silence)
Minuterie d'enregistrement/lecture	Oui (heure de début et de fin réglables)
Vitesse de lecture	Variable (lente/normale/rapide)
Accessoires fournis	Câble USB, CD-ROM (Voice Studio)
Nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser d'alcool, de diluant ou de benzène.

FOIRE AUX QUESTIONS - RRUS360E PANASONIC

Comment régler l'heure sur le Panasonic RRUS360E ?

Appuyez sur FOLDER/MENU et maintenez-le enfoncé pour accéder au menu. Sélectionnez yEAR avec les touches fléchées et confirmez avec PLAY. Réglez ensuite l'année, le mois/jour, l'affichage de l'heure (12/24h) et l'heure. Confirmez chaque étape avec PLAY.

Comment changer les piles sans perdre les enregistrements ?

Changez les piles dans les 30 secondes pour conserver les réglages de l'heure. Les enregistrements restent sauvegardés. Utilisez deux piles AAA (LR03/AM-4).

Que signifie l'affichage 'U01' à l'écran ?

L'affichage U01 indique que les piles sont épuisées. Remplacez les piles par des neuves.

Comment activer la commande vocale (VAS) lors de l'enregistrement ?

Accédez au menu (maintenez FOLDER/MENU enfoncé), sélectionnez VAS et mettez-le sur On. L'enregistrement se mettra alors en pause automatiquement lorsqu'aucun son n'est détecté. Désactivez cette fonction pour les enregistrements importants.

Comment déplacer un enregistrement vers un autre dossier ?

Sélectionnez le fichier et démarrez la lecture. Maintenez ensuite FOLDER/MENU enfoncé pour activer le mode de déplacement. Choisissez le dossier de destination avec les touches fléchées et confirmez avec PLAY.

Comment activer le verrouillage des touches ?

Faites glisser le curseur de verrouillage (sur le côté) vers le haut. En mode verrouillé, 'hold' s'affiche. Pour déverrouiller, faites glisser le curseur vers le bas.

Pourquoi 'FULL' s'affiche-t-il et je ne peux pas enregistrer ?

Le dossier contient déjà le nombre maximal de 99 fichiers ou la mémoire est pleine. Supprimez les fichiers inutiles ou changez de dossier.

Comment régler la vitesse de lecture ?

Appuyez plusieurs fois sur la touche PLAY pendant la lecture pour alterner entre les vitesses : normale, lente et rapide. Maintenez la touche enfoncée à l'arrêt pour revenir à la vitesse normale.

Comment nettoyer correctement le dictaphone ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais d'alcool, de diluant ou de benzène. Pour les chiffons traités chimiquement, lisez les instructions.

Pourquoi la minuterie d'enregistrement ne fonctionne-t-elle pas ?

Assurez-vous que l'heure est correctement réglée. La minuterie ne peut être programmée que dans les 24 heures suivant l'heure actuelle. S'il reste moins d'une minute de temps d'enregistrement, l'enregistrement minuté n'est pas possible. Supprimez éventuellement des fichiers.

MODE D'EMPLOI RRUS360E PANASONIC

Pour le RR-US361 qRRUS869

câbles d'interface blindés avec noyaux en ferrite fournis lorsque vous effectuez la connexion à un ordinateur.

• Pour réduire le risque d'interférences radio causées par des câbles de casques d'écoute, d'écouteurs ou de microphones, utilisez uniquement les accessoires adaptés avec une longueur de câble inférieure à 3 m.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

Soins et utilisation

Appareil

• Évitez d'utiliser ou de placer cet appareil près de sources de chaleur. Ne le laissez pas dans une voiture exposée longtemps au soleil et dont les portières et les vitres sont fermées.
• Pour éviter tout dommage de l'appareil, n'exposez pas l'appareil à la pluie, à l'eau ni à tout autre liquide.
• Ne placez pas cet appareil près de cartes magnétiques (cartes bancaires, passes, etc.).
• Cette enceinte n'a pas de blindage magnétique. Ne la placez pas près de téléviseurs, ordinateurs ou autres dispositifs dont le fonctionnement peut être facilement affecté par un champ magnétique. À pleine puissance, l'écoute prolongée du baladeur peut endommager l'oreille de l'utilisateur. Utilisez exclusivement le casque ou les écouteurs recommandés.

Pile sèche

N'enlevez pas la protection des piles, ne les utilisez pas si celle-ci a été retirée. - Alignez correctement les pôles (⊕ et ⊙) lors de l'insertion de la pile. - Ne mélangez pas des vieilles piles avec des neuves ou des piles de type différent. - Retirez toutes les piles si l'appareil doit rester longtemps inutilisé. - Ne jetez pas les piles dans le feu, ne les faites pas court-circuiter, ne les ouvrez pas, ne les soumettez pas à une chaleur excessive. - Ne tentez pas de recharger des piles sèches. - Une mauvaise manipulation des piles peut entraîner une fuite d'électrolyte qui peut endommager les articles entrant en contact avec le fluide et peut provoquer un incendie. Si de l'électrolyte fuit des piles, consultez le revendeur. Lavez bien à l'eau toute partie du corps avec laquelle l'électrolyte est entrée en contact.

Allergies

Cessez d'utiliser l'appareil si vous éprouvez un sentiment de gêne avec les écouteurs ou avec une autre partie entrant directement en contact avec la peau. Une utilisation prolongée peut causer des éruptions ou autres réactions allergiques.

Témoin des piles (s'affiche pendant l'utilisation de l'appareil)

L'appareil retourne en mode d'attente si aucune commande n'est effectuée dans les 10 secondes. - Appuyez sur [■] pour arrêter l'opération en cours ou annuler le réglage. - L'appareil revient en mode d'attente si 10 secondes s'écoulent sans action. - Appuyez sur [■] pour arrêter l'opération en cours ou annuler le réglage.

1 Accédez au mode de menu Introduzca el modo de餐具	FOLDER/ -MENU	Appuyez de maniere continue Pulse y mantenga pulsado	Ex.: Sensibilité du microphone Por exemple: Sensibilitad del micrófono Se oSe	Un menu s'affiche. Se visualiza un餐具.
2 Sélectionnez “yEAR” Selección “yEAR”		Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	YE Ar → [▲] (ENTRÈE) (INTRO)
3 Réglez l'heure Ajuste Fecha y hora	Année Año	Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	→ [▲] (ENTRÈE) (INTRO)
	Mois/jour Mes/día	Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	→ [▲] (ENTRÈE) (INTRO)
	Affichage de l'heure Visión de hora (12/24H)	Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	→ [▲] (ENTRÈE) (INTRO)
	Heure Hora	Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	→ [▲] (ENTRÈE) (INTRO)

À température de la pièce, la précision mensuelle de l'horloge est de ± 60 secondes.

L'horloge s'arrête lors du remplacement des piles, et redémarre dès que vous insérez les piles neuves et fermez le couvercle du logement à piles.

Le contenu enregistré est stocké dans des dossiers

Mode et temps total d'enregistrement de tous les dossiers

Longue durée d'enregistrement

8 heures 10 minutes

HQ: Qualité supérieure. FQ: Bonne qualité. SP: Qualité normale

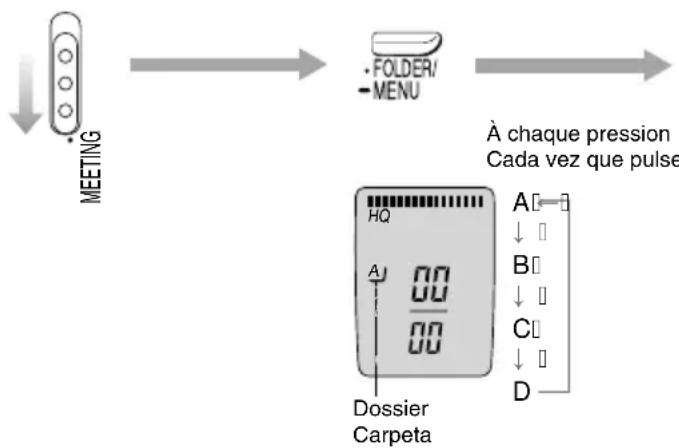

Enregistrement de réunion

Enregistrement de commentaires

1 Sélectionnez l'enregistrement en mode réunion ou commentaires. 2 Sélectionnez le dossier.

En mode d'enregistrement de commentaires, les réglages suivants s'effectuent automatiquement.

• Dossier de commentaires spécifique, mode HQ spécifié, mode d'enregistrement de commentaires spécifique (sensibilité du microphone)

Dossier de commentaires

3

Sélectionnez le mode d'enregistrement.

4

Sélectionnez la sensibilité du microphone.

5

Enregistrement (enregistrement monaural).

À chaque pression

Mode d'enregistrement

(1)

Appuyez de manière continue

(2)

[ENTRÉE]

(3)

ou

• Les informations d'enregistrement s'affichent. (Date d'enregistrement) (Heure de début d'enregistrement) (Durée de l'enregistrement) (Nombre total de fichiers)
• Les données d'enregistrement s'affichent. (Date d'enregistrement) (Heure de début d'enregistrement) (Durée d'enregistrement) (Nombre total de fichiers)

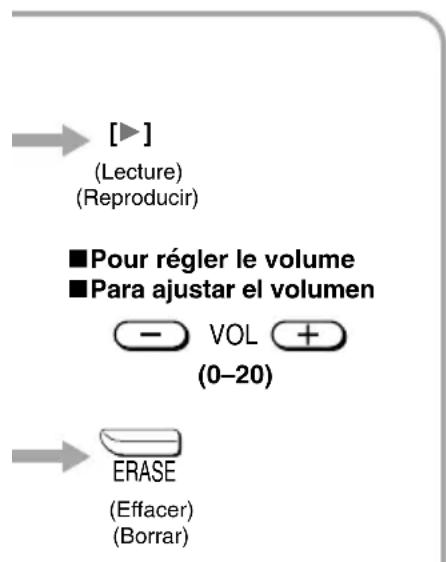

Lecture/Effacement

Sélectionnez le dossier

Sélectionnez le fichier ou le dossier

Lecture

Effacement

Appuyez sur [ ] pour sélectionner

Après la sélection, l'information sur l'enregistrement s'affiche.

Appuyez sur [ ] pour sélectionner

Il n'est pas possible de récupérer les fichiers effacés.

Lancez la lecture / Effacez

Commandes de base pendant la lecture

Lecture : appuyez de manière continue pour activer/désactiver la lecture répétée d'un fichier.

La répétition n'est pas possible en mode de lecture continue. (page 13)

Appuyez pour retourner au début du fichier.

(Appuyez deux fois pour revenir au fichier précédent.)

• Appuyez de manière continue pour faire une recherche.

Retour

• Appuyez pour aller au début du fichier suivant.
• Appuyez de manière continue pour faire une recherche.

Avance

(Appuyez sur [▶] pour poursuivre la lecture.)

Arrêter la lecture

Écoutez les 5 premières secondes de chaque fichier (Intro scan)

1 Sélectionnez le dossier (page 8)

2 Appuyez de manière continue sur [▶]

Appuyez et maintenez enfoncé [▶]

(Appuyez à nouveau pour revenir en mode normal) (Appuyez à nouveau pour revenir à la lecture normale)

! Les réglages de lecture répétée sont automatiquement annulés. Les configurations de répétition de lecture sont annulées automatiquement.

1 Faites la lecture d'un fichier. Reproduisez un fichier.

(Lisez le fichier à déplacer) (Reproduisez le fichier que vous souhaitez déplacer)

Appuyez de manière continue (maintenez enfoncé)

Dossier de destination Dossier de destination

Nombre de fichiers dans le dossier de destination Nombre de fichiers dans le dossier de destination

1 Sélectionnez le dossier Sélectionnez le dossier

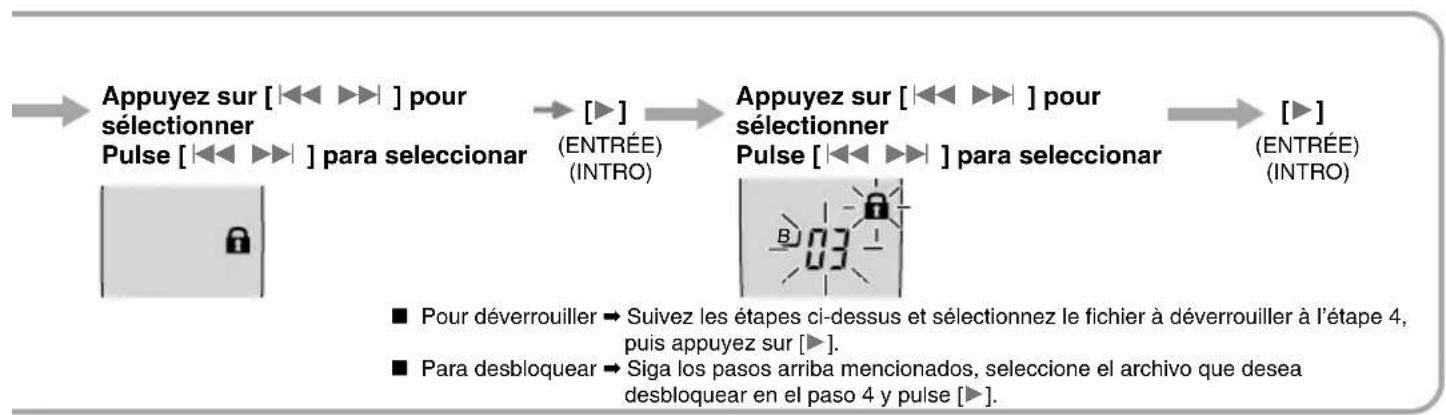

Verrouillage de fichier

Verrouiller le fichier

Appuyez de manière continue (maintenez enfoncé)

Dossier de commentaires Dossier de dictée

3 Sélectionnez le dossier de destination Sélectionnez le dossier de destination

5 Verrouillez Verrouiller

Autres méthodes d'enregistrement Autres méthodes d'enregistrement

Prévention de l'enregistrement inutile

L'enregistrement s'arrête automatiquement lorsqu'il y a un silence.

Accédez au mode de menu Accédez au mode de menu

Appuyez de manière continue (Pulse y mantenga pulsado)

Pour désactiver la fonction, sélectionnez "OFF" à l'étape 3. Désactivez la fonction lorsque vous enregistrez des fichiers importants. (Para desactivar la función, seleccione "OFF" en el paso 3. Desactive esta función cuando vaya a grabar archivos importantes.)

Temps d'enregistrement disponible

• Appuyez à nouveau pour rétablir l'affichage du temps d'enregistrement écoulé. ! Le temps d'enregistrement disponible apparaît lorsque le temps restant devient très court.
• Pulse ou autre méthode, comme utiliser un respirateur, un oxygénateur, etc. ! Le temps de grabación disponible apparaît également lorsqu'il reste très peu de temps.

■ Enregistrement via un microphone externe

RR-US361 (fourni)

Changement de vitesse de lecture

(5 niveaux)

1 Accédez au mode de menu (Introduzca el modo de menú)

Appuyez de

manière continue (Pulse y mantenga pulsado)

Sélectionnez la vitesse (Seleccione la imagen)

(ENTRÉE) (INTRO)

(Rapide)

(Rapide)

Pour rétablir la lecture normale

→ En mode d'arrêt, appuyez de manière continue (plus de 3 secondes) sur [■].

Fait la lecture continue des fichiers du dossier.

1 Accédez au mode de menu

Appuyez de manière continue

2 Sélectionnez "▶,"

(ENTRÉE) (INTRO)

3 Sélectionnez "On"

(ENTRÉE) (INTRO)

! Les réglages de lecture répétée sont automatiquement annulés.

Pour désactiver la fonction → sélectionnez "OFF" à l'étape 3.

Les configurations de répétition de reproduction sont annulées automatiquement.

■ Affichage du temps de lecture restant

(Pendant la lecture)

• Appuyez à nouveau pour rétablir l'affichage du temps de lecture écoulé.
• Pulse otra vez para volver a la visualización del tiempo de

Écoute avec les écouteurs (non fournis)

Type de fiche : 3,5 mm monaurale. Type de connexion : 3,5 mm monaurale.

Pour annuler la minuterie, sélectionnez "OFF" à l'étape 3-①. Pour vérifier l'heure spécifiée, dans le menu, sélectionnez "000, rEC" ou "000, PLAy" puis appuyez sur [>]. Même si " " ou " " s'affiche pendant la lecture différée, il n'est pas possible d'utiliser la lecture répétée ou la lecture continue.

Utilisation de l'appareil avec un ordinateur (RR-US361, RR-US360)

Sauvegardez et éditez les fichiers sonores que vous avez enregistrés avec l'appareil.

1. Installez Voice Studio (et Dragon Naturally Speaking® 7 Preferred* pour le RR-US361) à partir du CD-ROM.

Convertissez les fichiers sonores en texte avec Dragon Naturally Speaking, logiciel de reconnaissance vocale.

Pour plus de détails, lisez le manuel d'installation de Voice Studio et de Dragon Naturally Speaking.

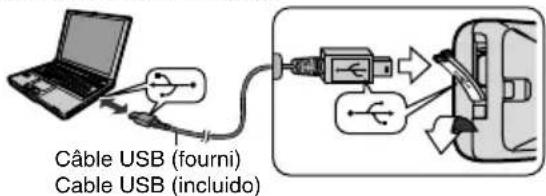

2. Connectez l'appareil à un ordinateur avec le câble USB.

L'appareil principal ne peut pas être commandé depuis l'ordinateur.

! Ne raccordez qu'un seul enregistreur IC lorsque vous utilisez Voice Studio. Ce logiciel ne prend pas en charge l'utilisation simultanée de plusieurs enregistreurs IC. L'indication "PC" apparaît lors du raccordement à un ordinateur, et elle clignote pendant le transfert des données.

Ne déconnectez pas le câble USB pendant ce clignotement.

Pour nettoyer cet appareil, essuyez-le avec un chiffon doux et sec.

N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil. - Avant d'utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l'accompagnent.

Entretien

Avant de contacter le service après-vente, effectuez les contrôles décrits ci-dessous. Si vous avez le moindre doute concernant certains de ces contrôles, ou si les remèdes indiqués dans le tableau ne permettent pas de résoudre le problème, consultez votre revendeur.

Symptôme	Points à vérifier
L'appareil ne fonctionne pas.	•La fonction de verrouillage est activée. («page 5)•Assurez-vous que le couvercle du logement à piles est fermé.•Assurez-vous que les piles sont bien insérées.•Assurez-vous que le couvercle du logement à piles est fixé à la courroie de caoutchouc.RR-US361 RR-US360 •Le fonctionnement n'est pas possible lorsque l'apparéil est connecté directement à un ordinateur.
“U01” apparait sur l'afficheur.	•Les piles sont écuisées.
“2004” clignote.	•Specifiez l'heure. («page 4)
Il n'y a pas de son sur l'écouteur, le son est difficile à entendre ou il y a du bruit.	•Assurez-vous que la fiche est insérée à fond.•Essuyez la fiche.
L'enregistrement s'accrite.	•Il se peut que le mode VAS («page 12) soit activé.
“——” apparait à la place de la date d'enregistrement.	•Specifiez l'heure. («page 4)
La vitesse de lecture est trop élevé ou trop BASse.	•Régliez l'appareil sur la vitesse de lecture normale. («page 13)
“FULL” apparait.	•Le dossier contient 99 fichiers.•Le temps d'enregistrement disponible est écisé.- Effacez des fichiers inutiles. («pages 8, 9)
Aucun son n'est émis par le haut-parleur.	•Il n'y a pas de son sur le haut-parleur si vous raccordez un écouteur.
Je n'arrive pas à effacer un fichier ou un dossier.	•Le fichier est verrouillé. («pages 10, 11)•Le dossier est déjà vide.
Je n'arrive pas à déplacer un fichier.	•Il n'est pas possible de déplacer des fichiers vers les dossiers qui contiennent déjà 99 fichiers.•Il n'est pas possible de déplacer les fichiers du dossier A-D au dossier de commentaires. («page 11)
Un enregistrement est disparu.	•Il se peut que les enregistements disparaissent si l'appareil subit un chic (par exemple s'il est échépé), ou si les piles et le couvercle du logement à piles deviennent lâches pendant l'enregistrement.
Le temps d'enregistrement disponible n'augmente pas même si j'éfface des fichiers.	•Cela peut se produit après avoir effectué de manière répétée des opérations d'enregistrement et d'effacement de fichiers. Déverrouillez tous vos fichiers, puis effacez tous les dossiers pour régler ce problème.
Je n'arrive pas à régler la minuterie d'enregistrement/de lecture.	•Le réglage des minuteries peut s'effectuer jusqu'à un maximum de 24 heures à l'avance.•Specifiez l'heure. («page 4)
L'enregistrement ou la lecture différé(e) ne fonctionne pas.	• Les régles sont annulés si vous retirez les piles et que les régles d'horloge disparaisent.
Je n'arrive pas à utiliser en même temps les minutes d'enregistrement et de lecture.	• Si vous réglez les deux, seule la dernière minuteurie réglée sera opérante.
L'enregistrement différé ne fonctionne pas.	• Le réglage de la minuterie n'est pas possible s'il reste moins d'une minute de temps d'enregistrement disponible.
Je n'arrive pas à utiliser une pile qui fonctionne pourtant sur un autre apparéil.	• L' apparéil peut traiter la pile comme une pile épuisée même si elle ne l'est pas complètement. Cela permet d'assurer la conservation des régles d'horloge et autres éléments en mémoire.
Je n'arrive pas à selectionner un dossier.	• Appuyez sur [• FOLDER/ • MENU] rapidement. Vous accéderez au mode de menu si vous maintenez la touche enfoncée pendant 2 secondes ou plus.
Il y a de la distorsion sonore.	• Cela peut se produit pendant la lecture si un son autre qu'une voix est enregistrré.
RR-US361 RR-US360Voice Studio ne démarre pas ou ne fonctionne pas correctement.	• Assurez-vous que "PC" apparait sur l'afficheur de l' apparéil et que ce dernier est reconnu en tant que lecteur dans Voice Studio. Dans le cas contraire, déconnectez le cable USB de l' apparéil puis reconnectpez-le. • Il se peut que la connexion ne s'établitse pas si l' apparéil est connecté via un concentrateur USB ou un cable de ballonge USB.

Fiche technique

Puissance de sortie : 300 mW (max.)

Réponse en fréquence : 240 Hz à 5 100 Hz (mode HQ)

230 Hz à 3 400 Hz (mode FQ/SP)

Rapport signal/bruit : 36 dB (mode HQ)

Écouteur, 3,5 mm ; 0,5 mW, 16 Ω

Prises : prise de sortie ;

Prise d'entrée ; micro, 3,5 mm ; 0,56 mV

avec fiche insérée et appareil sous tension

Haut-parleur : 28 mm, 8 Ω

Dimensions du coffret ;

32,8 × 99,3 × 22,5 mm

Poids : avec piles ; Environ 62 g (RR-US361 / RR-US360)

RR-QR160 : Environ 61 g

Sans piles ; Environ 39 g (RR-US361 / RR-US360)

RR-QR160 : Environ 38 g

Plage de températures de fonctionnement : 0 °C à 40 °C

Utilisation à 25 °C sur une surface plane et stable

Piles	Mode	Lecture	Enregistrement
Piles alcalines Panasonic	HQ	Environ 9,5 heures *1 Environ 10 heures *2	Environ 14,5 heures*1 Environ 15 heures*2
	FQ/SP	Environ 11,5 heures *1 Environ 12 heures *2	Environ 19,5 heures*1 Environ 20 heures*2

※1 : RR-US361

RR-QR160 / RR-US360

L'autonomie des piles peut être moindre dans certaines conditions d'utilisation.

Remarque :

• Les spécifications sont sujettes à modification sans préavis.
• Les poids et dimensions sont approximatifs.
