Typ produktu	Dyktafon (IC-recorder)
Model	RRUS360E
Marka	Panasonic
Wymiary (szer. × wys. × gł.)	ok. 35,0 × 100,2 × 24,0 mm
Waga (z bateriami)	ok. 62 g
Zasilanie	3 V prądu stałego, 2 × baterie AAA (LR03/AM-4)
Żywotność baterii (nagrywanie, HQ)	ok. 10 godzin (alkaliczne)
Żywotność baterii (odtwarzanie, HQ)	ok. 9,5 godziny (alkaliczne)
Żywotność baterii (nagrywanie, SP)	ok. 20 godzin (alkaliczne)
Żywotność baterii (odtwarzanie, SP)	ok. 19,5 godziny (alkaliczne)
Pasmo przenoszenia (HQ)	240 Hz – 5100 Hz
Moc wyjściowa (maks.)	300 mW
Głośnik	28 mm, 8 Ω
Wyjście słuchawkowe	3,5 mm, 0,5 mW, 16 Ω
Wejście mikrofonowe	3,5 mm mono (mikrofon zewnętrzny)
Złącze USB	Tak (kabel USB w zestawie)
Tryby nagrywania	HQ (wysoka jakość), FQ (doskonała jakość), SP (standardowa jakość)
Maksymalna liczba plików w folderze	99
Blokada klawiszy	Tak (przełącznik zabezpieczający przed przypadkowym użyciem)
Aktywacja głosowa (VAS)	Tak (pauza nagrywania w ciszy)
Nagrywanie/odtwarzanie z timerem	Tak (konfigurowalny czas rozpoczęcia i zakończenia)
Prędkość odtwarzania	Zmienna (wolna/normalna/szybka)
Wyposażenie dodatkowe	Kabel USB, płyta CD-ROM (Voice Studio)
Czyszczenie	Przetrzeć miękką, suchą szmatką; nie używać alkoholu, rozcieńczalnika ani benzolu

Często zadawane pytania - RRUS360E PANASONIC

Jak ustawić godzinę w Panasonic RRUS360E?

Naciśnij i przytrzymaj FOLDER/MENU, aby wejść do menu. Za pomocą przycisków strzałek wybierz yEAR i potwierdź przyciskiem PLAY. Następnie ustaw rok, miesiąc/dzień, format czasu (12/24h) oraz godzinę. Potwierdź każdą operację przyciskiem PLAY.

Jak wymienić baterie bez utraty nagrań?

Wymień baterie w ciągu 30 sekund, aby zachować ustawienia czasu. Nagrania pozostaną zachowane. Używaj dwóch baterii AAA (LR03/AM-4).

Co oznacza wyświetlacz 'U01'?

Wyświetlacz U01 oznacza, że baterie są wyczerpane. Wymień je na nowe.

Jak włączyć sterowanie głosem (VAS) podczas nagrywania?

Wejdź do menu (przytrzymaj FOLDER/MENU), wybierz VAS i ustaw na On. Nagrywanie zostanie wstrzymane automatycznie, gdy nie ma dźwięku. Wyłącz tę funkcję przy ważnych nagraniach.

Jak przenieść nagranie do innego folderu?

Wybierz plik i rozpocznij odtwarzanie. Następnie przytrzymaj FOLDER/MENU, aby aktywować tryb przenoszenia. Wybierz folder docelowy za pomocą przycisków strzałek i potwierdź przyciskiem PLAY.

Jak włączyć blokadę klawiszy?

Przesuń przełącznik blokady (z boku) do góry. W stanie zablokowanym wyświetli się 'hold'. Aby odblokować, przesuń przełącznik w dół.

Dlaczego wyświetla się 'FULL' i nie mogę nagrywać?

Folder zawiera już maksymalną liczbę 99 plików lub pamięć jest pełna. Usuń niepotrzebne pliki lub zmień folder.

Jak ustawić prędkość odtwarzania?

Podczas odtwarzania naciskaj wielokrotnie przycisk PLAY, aby przełączać prędkości: normalna, wolna i szybka. Przytrzymaj przycisk w trybie zatrzymania, aby wrócić do normalnej prędkości.

Jak prawidłowo wyczyścić dyktafon?

Czyść obudowę miękką, suchą szmatką. Nie używaj alkoholu, rozcieńczalnika ani benzolu. W przypadku chemicznie impregnowanych ściereczek postępuj zgodnie z instrukcjami.

Dlaczego nagrywanie z timerem nie działa?

Upewnij się, że czas jest prawidłowo ustawiony. Timer można zaprogramować tylko w ciągu 24 godzin od bieżącego czasu. Jeśli pozostało mniej niż jedna minuta czasu nagrywania, nagrywanie z timerem nie jest możliwe. W razie potrzeby usuń pliki.

INSTRUKCJA OBSŁUGI RRUS360E PANASONIC

Niniejsza instrukcja została opracowana na podstawie oryginalnej publikacji firmy MATSUSHITA ELECTRIC INDUSTRIAL CO., LTD.

NIEMIECKI

WŁOSKI

CZESKI

ROSYJSKI

FRANCUSKI

HISZPAŃSKI

SZEWEDZKI

POLSKI

NIDERLANDZKI

CHIŃSKI

DUŃSKI

PORTUGALSKI

RQT7164-E

Niniejszy wybór operacji zawiera tylko operacje podstawowe.

Uwaga:

Urządzenie powraca do trybu gotowości, jeśli podczas obsługi minie 10 sekund bez żadnej operacji.

Dołączone wyposażenie

RR-US361

Kabel USB

Zewnętrzny mikrofon (monofoniczny)

CD-ROM (Voice Studio)

Do komputera używaj wyłącznie dołączonych ekranowanych kabli interfejsowych z ferrytowym rdzeniem.

• Aby ograniczyć możliwość interferencji radiowej spowodowanej przez kabel słuchawek nagłownych, dousznych lub mikrofonu, dla kabli krótszych niż 3 m używaj wyłącznie właściwego wyposażenia.

Nazwa części

Patrz rysunek na tylnej okładce.

Wkładanie baterii

Gdy mają zostać użyte akumulatorki, zalecane są akumulatorki produkowane przez firmę Panasonic.

(Akumulatory mogą nie wystarczać na tak długo jak zwykle baterie.)

Wymień, kiedy miga.

• Aby zachować nastawienie czasu, wymień baterię w ciągu

30 sekund

Nagrania nie zostaną skasowane.

Bateria AAA, LR03, AM-4 (nie dołączona)

Zapobieganie przypadkowym operacjom

Zwolnij blokadę przed operacją.

■Oszczędzanie baterii

Kiedy urządzenie jest wyłączone, włącz blokadę, aby wyłączyć wyświetlacz.

Czynności wykonywane przy zakładzie usługowym polegające na sprawdzeniu: działania, parametrów technicznych, czyszczeniu głowic i toru taśmy, regulacji, czyszczeniu mechanizmu, strojeniu programatorów, wymianie żarówek i bezpieczników—nie są zaliczane do ilości napraw stanowiących podstawę wymiany sprzętu zgodnie z §36, pkt. 1.3. Uchwały Nr. 71 Rady Ministrów z 1983.06.13., opublikowanej w Monitorze Polskim Nr. 21 z 1983.06.29.

Uszkodzenia mechaniczne, termiczne, chemiczne zewnętrznych części metalowych i z tworzyw sztucznych oraz sznury przyłączeniowe, słuchawkowe—nie podlegają gwarancji.

Nastawianie czasu

Kiedy miga rok (np. 2004), Rozpocznij od kroku 3.

1 Naciśnij i przytrzymaj [·FOLDER/ ≡ MENU], aż pojawi się „SEnSE", „Hub", „

2 Naciśnij [▲▲▶], aby wybrać „yEAR", i naciśnij [■].

3 Naciśnij [44 1], aby wybrać, i naciśnij [▶], aby nastawić. Powtórz, aby zmienić rok, miesiąc/dzień, wyświetlenie 12/24 godz. i czas.

Zegar ma dokładność +/- 60 sekund na miesiąc w temperaturze pokojowej.

Podczas wymiany baterii zegar zatrzymuje się i zaczyna chodzić ponownie po włożeniu baterii i zamknięciu pokrywy baterii.

Nagrywanie

Zapisuj plik w 5 folderach (A-D i dyktowanego tekstu). Każdy folder mieści do 99 plików.

■Nagrywanie spotkań

1 Przesuń [MEETING, DICTATION] na [MEETING]. 2 Naciśnij [·FOLDER/≡ MENU], aby wybrać folder. 3 Naciśnij [REC MODE], aby zmienić tryb nagrywania. Tryb nagrywania zmienia się przy każdym naciśnięciu przycisku.

Tryb nagrywania	Dostepny.czas nagrywania
HQ (Wysoka jakoSć)	2 godziny 20 minut
FQ (Dobra jakoSć)	4 godziny 40 minut
SP (Zwykle odtwarzanie)	8 godzin 10 minut

4 Wybierz czułość mikrofonu.

①Naciśnij i przytrzymaj [·FOLDER/·MENU], aż pojawi się „SEnSE”. ②Naciśnij [▶]. ③ Naciśnij [▲▶▶], aby wybrać „HI” (nagrywanie z odległości) lub „LO” (nagrywanie z bliska). ④Naciśnij [▶].

5 Naciśnij [REC/STOP], aby rozpocząć nagrywanie, i naciśnij [REC/STOP] (lub [■]), aby zatrzymać.

Wyświetlana jest informacja o nagrywaniu:

Data → Czas Rozpoczęcia → Czas → Całkowita liczba plików

■Nagrywanie dyktowanego tekstu

1 Przesuń [MEETING, DICTATION] na [DICTATION].

Następujące ustawienia zostaną automatycznie ustawione. - Folder dyktowanego tekstu Tryb HQ Tryb nagrywania dyktowanego tekstu (czułość mikrofonu)

2 Naciśnij [REC/STOP], aby rozpocząć nagrywanie, i naciśnij [REC/STOP] (lub [■]), aby zatrzymać.

Wyświetlana jest informacja o nagrywaniu: Data→Czas rozpoczęcia→Czas→Całkowita liczba plików

Ochrona przed niepotrzebnym nagrywaniem (VAS: Voice activated system—System włączania głosem)

Jeżeli nie ma dźwięku, następuje automatyczna pauza w nagrywaniu.

1 Naciśnij i przytrzymaj [·FOLDER/·MENU], aż pojawią się „SEnSE“, „Flub“, „ 2 Naciśnij [1], aby wybrać, i naciśnij []. 3 Naciśnij [▶▶], aby wybrać „On“, i naciśnij [▶].

! Wyłącz funkcję podczas nagrywania ważnych plików.

Wyłączanie funkcji:

Wybierz „OFF“ w kroku 3.

Nagrywanie przy zewnętrznym mikrofonie

Wbudowany mikrofon wyłącza się.

RR-US361

Podłącz dołączony mikrofon do gniazda [MIC].

RR-QR160RR-US360

Użyj zgodnego pod względem zasilania, podłączalnego mikrofonu monofonicznego.

Typ wtyczki: 3,5 mm, monofoniczna

■Sprawdzanie pozostałego dostępnego czasu nagrywania

Naciśnij [FOLDER/ ≡ MENU] podczas nagrywania. Naciśnij ponownie, aby powrócić do wyświetlania czasu nagrywania, który upłynął.

Odtwarzanie

1 Przesuń [MEETING, DICTATION] na [MEETING] i naciśnij [FOLDER/ ≡ MENU], aby wybrać folder (A-D). (Kiedy wybrane jest [DICTATION], wybrany jest automatycznie folder dyktowanego tekstu.) 2 Naciśnij [1], aby wybrać plik. Po wybraniu w trakcie nagrywania wyświetlana jest informacja. 3 Naciśnij [▶].

Regulacja głośności (0-20): Naciśnij [-] lub [+].

■Podstawowe czynności podczas odtwarzania

Naciśnij [■], aby zatrzymać. (Naciśnij [▶], aby wznowić odtwarzanie od miejsca, gdzie je zatrzymano.) Naciśnij [4 1], aby pomijać. Naciśnij i przytrzymaj [▶▶], aby wyszukiwać. Naciśnij i przytrzymaj [▶], aby włączyć/wyłączyć odtwarzanie wielokrotne jednego pliku. Naciśnij [FOLDER/ ≡ MENU], aby wyświetlić pozostały czas odtwarzania.

Naciśnij ponownie, aby powrócić do czasu odtwarzania, który upłynął.

Odsłuchiwanie pierwszych 5 sekund każdego pliku (skanowanie początku)

1 Wybierz folder. (powyżej)

2 Naciśnij i przytrzymaj [▶].

(Naciśnij ponownie, aby powrócić do normalnego odtwarzania.)

! Ustawienia odtwarzania wielokrotnego zostaną automatycznie skasowane.

Zmiana prędkości odtwarzania (5 poziomów)

1 Naciśnij i przytrzymaj [FOLDER/ ≡ MENU], aż pojawi się „SEnSE“ lub „SPEEd“, i naciśnij [▶]. 2 Naciśnij [▶▶], aby wybrać. 3 Naciśnij [1] (wolniej) lub [▶] (szybciej) i naciśnij [▶].

Odtwarzanie ciągłe (plików w obrębie folderu) 1 Naciśnij i przytrzymaj [FOLDER/MENU], aż pojawi się „SEnSE” lub. 2 Naciśnij [▶▶], aby wybrać „▶▶”, i naciśnij [▶]. 3 Naciśnij [▲▶▶], aby wybrać „On”, i naciśnij [▶]. ! Ustawienia odtwarzania wielokrotnego zostaną automatycznie skasowane. Słuchanie przez słuchawki (niedołączone) Typ wtyczki: 3,5 mm, monofoniczna

Kasowanie

! Skasowanych plików nie można odzyskać. 1 Wybierz folder. (po lewej) 2 Naciśnij i przytrzymaj [ERASE] i naciśnij [▶▶], aby wybrać plik lub folder. Wybrany plik→Wszystkie pliki w folderze→Wszystkie foldery

3 Naciśnij [ERASE].

Porządkowanie

■Przenoszenie 1 Odtwórz plik, który chcesz przenieść. 2 Naciśnij i przytrzymaj [FOLDER/MENU], aż wyświetlacz zacznie migać. 3 Naciśnij [▶▶], aby wybrać folder docelowy. 4 Naciśnij [▶]. ! Nie można przenosić plików z folderów (A-D) do folderu dyktowanego tekstu.

Zabezpieczanie

1 Wybierz folder. (po lewej) 2 Naciśnij i przytrzymaj [FOLDER/MENU], aż... 3 Naciśnij [1], aby wybrać, i naciśnij []. 4 Naciśnij [1], aby wybrać plik. 5 Naciśnij [>. Zdejmowanie zabezpieczenia: Wykonaj powyższe kroki i wybierz plik (punkt 4 powyżej), z którego chcesz zdjąć blokadę, i naciśnij [].

Korzystanie z timera

■Nagrywanie z wykorzystaniem timera

Czynność wstępna:

Wybierz folder i tryb nagrywania. (strona 3)

1 Naciśnij i przytrzymaj [FOLDER/MENU], aż pojawi się „SEnSE”, „Hub”, „@”

2 Naciśnij [144 1], aby wybrać „rcE”, i naciśnij [].

3 Nastaw czas.

① Naciśnij [▲▼], aby wybrać „On”, i naciśnij [▶]. ② Naciśnij [◀▶], aby wybrać czas rozpoczęcia, i naciśnij [▶]. ③ Naciśnij [◀▶], aby wybrać czas zakończenia, i naciśnij [▶].

Odtwarzanie z wykorzystaniem timera

Czynność wstępna:

Wybierz plik. (strona 4)

1 Naciśnij i przytrzymaj [ •FOLDER/ = MENU], aż pojawi się „SEnSE” lub „ 2 Naciśnij [▲▼], aby wybrać „▶ PLAY”, i naciśnij [▶]. 3 Nastaw czas.

① Naciśnij [▲▼], aby wybrać „On”, i naciśnij [▶]. ② Naciśnij [◀▶], aby wybrać czas rozpoczęcia, i naciśnij [▶].

Wyłączanie timera:

Wybierz „OFF” w kroku 3-①.

Sprawdzanie nastawionego czasu:

Powtórz krok 1 i 2.

! Nawet jeśli podczas odtwarzania z wykorzystaniem timera wyświetlone jest „Club”, nie można korzystać z odtwarzania wielokrotnego i ciągłego.

Dbałość i korzystanie

• Aby uniknąć uszkodzenia urządzenia, nie narażaj urządzenia na działanie deszczu, wody i innych płynów. Głośnik nie posiada ekranu magnetycznego. Nie umieszczaj go w pobliżu telewizorów, komputerów osobistych i innych urządzeń ulegających łatwo wpływowi pola magnetycznego.

Korzystanie z urządzenia i komputera

RR-US361 RR-US360

1 Zainstaluj Voice Studio (i Dragon Naturally Speaking 7 Preferred zalecany dla RR-US361).

Ze szczegółami zapoznaj się w instrukcji instalacji Voice Studio i Dragon NaturallySpeaking.

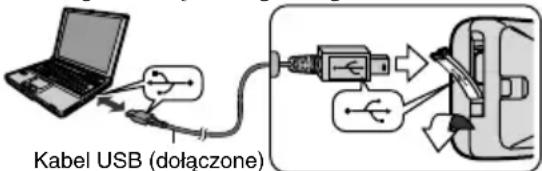

2 Podłącz urządzenia do komputera przy pomocy kabla USB. Nie można obsługiwać urządzenia głównego.

! W przypadku używania Voice Studio, podłącz tylko jeden dyktafon. Ten program nie obsługuje jednoczesnego korzystania z kilku dyktafonów. ! Kiedy urządzenie jest podłączone do komputera, pali się „PC”, a podczas przesyłania danych „PC” miga. Kiedy wskaźnik miga, nie odłączaj kabla USB.

Uwagi:

• Upewnij się, czy na wyświetlaczu znajduje się „PC” i czy urządzenie jest rozpoznawane jako napęd przez Voice Studio. Jeżeli tak nie jest, odłącz kabel USB od urządzenia, a następnie podłącz go ponownie.
• Podłączenia są czyste, jeśli używamy i stosujemy podłączeniowej USB lub przedłużacza kabla USB.

To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym.

Nota:
