Tipo di prodotto	Dittafono (Registratore IC)
Modello	RRUS360E
Marca	Panasonic
Dimensioni (L×A×P)	circa 35,0 × 100,2 × 24,0 mm
Peso (con batterie)	circa 62 g
Alimentazione	3 V CC, 2 batterie AAA (LR03/AM-4)
Durata della batteria (registrazione, HQ)	circa 10 ore (alcaline)
Durata della batteria (riproduzione, HQ)	circa 9,5 ore (alcaline)
Durata della batteria (registrazione, SP)	circa 20 ore (alcaline)
Durata della batteria (riproduzione, SP)	circa 19,5 ore (alcaline)
Risposta in frequenza (HQ)	240 Hz – 5.100 Hz
Potenza di uscita (max.)	300 mW
Altoparlante	28 mm, 8 Ω
Uscita per cuffie	3,5 mm, 0,5 mW, 16 Ω
Ingresso microfono	3,5 mm mono (microfono esterno)
Porta USB	Sì (cavo USB incluso)
Modi di registrazione	HQ (alta qualità), FQ (qualità fine), SP (qualità standard)
Numero massimo di file per cartella	99
Blocco tasti	Sì (interruttore di blocco per proteggere da operazioni accidentali)
Attivazione vocale (VAS)	Sì (pausa di registrazione in caso di silenzio)
Registrazione/riproduzione timer	Sì (orario di inizio e fine regolabile)
Velocità di riproduzione	Variabile (lento/normale/veloce)
Accessori inclusi	Cavo USB, CD-ROM (Voice Studio)
Pulizia	Pulire con un panno morbido e asciutto; non usare alcol, diluente o benzene.

Domande frequenti - RRUS360E PANASONIC

Come imposto l'ora sul Panasonic RRUS360E?

Tenere premuto FOLDER/MENU per richiamare il menu. Selezionare con i tasti freccia yEAR e confermare con PLAY. Impostare quindi anno, mese/giorno, formato ora (12/24h) e ora. Confermare ogni passaggio con PLAY.

Come cambio le batterie senza perdere le registrazioni?

Cambiare le batterie entro 30 secondi per mantenere le impostazioni dell'ora. Le registrazioni vengono conservate. Utilizzare due batterie AAA (LR03/AM-4).

Cosa significa la visualizzazione 'U01' sul display?

La visualizzazione U01 indica che le batterie sono esaurite. Sostituire le batterie con batterie nuove.

Come attivo il controllo vocale (VAS) durante la registrazione?

Richiamare il menu (tenere premuto FOLDER/MENU), selezionare VAS e impostarlo su On. La registrazione si metterà in pausa automaticamente quando non viene rilevato alcun suono. Disattivare la funzione per registrazioni importanti.

Come sposto una registrazione in un'altra cartella?

Selezionare il file e avviare la riproduzione. Tenere quindi premuto FOLDER/MENU per attivare la modalità spostamento. Selezionare la cartella di destinazione con i tasti freccia e confermare con PLAY.

Come attivo il blocco tasti?

Far scorrere l'interruttore di blocco (sul lato) verso l'alto. In stato bloccato viene visualizzato 'hold'. Per sbloccare, far scorrere l'interruttore verso il basso.

Perché viene visualizzato 'FULL' e non posso registrare?

La cartella contiene già il numero massimo di 99 file o la memoria è piena. Eliminare i file non necessari o cambiare cartella.

Come posso regolare la velocità di riproduzione?

Premere più volte il tasto PLAY durante la riproduzione per passare da una velocità all'altra: normale, lenta e veloce. Tenere premuto il tasto in stato di arresto per tornare alla velocità normale.

Come pulisco correttamente il dittafono?

Pulire il corpo con un panno morbido e asciutto. Non usare assolutamente alcol, diluenti o benzene. Per panni trattati chimicamente, leggere le istruzioni.

Perché la registrazione timer non funziona?

Assicurarsi che l'ora sia impostata correttamente. Il timer può essere programmato solo entro 24 ore dall'ora corrente. Se rimangono meno di un minuto di tempo di registrazione, la registrazione timer non è possibile. Eliminare eventualmente i file.

MANUALE UTENTE RRUS360E PANASONIC

Istruzioni per l'uso

Mode d'emploi

Accessori in dotazione

RR-US361 RR-US360

Cavo USB

CD-ROM (Voice Studio)

Soltanto RR-US361

Microfono esterno (monofonico) CD-ROM (Dragon)

Per collegare il prodotto al computer, usare solo i cavi d'interfaccia schermati forniti in dotazione e provvisti di nuclei in ferrite.

• Per ridurre i rischi di interferenze radio prodotte dal cavo della cuffia, auricolari o microfono, usare solo accessori adatti con cavi di lunghezza inferiore a 3 m.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

• Evitare l'uso di questa unità e la sua sistemazione accanto a fonti di calore. Non lasciare l'unità nell'automobile esposta per lunghi periodi alla luce diretta del sole con gli sportelli e i finestrini chiusi.
• Per evitare di danneggiare il prodotto, non esporlo alla pioggia, all'acqua o ad altri liquidi. Non tenere assieme questa unità e carte magnetiche (carte di credito, schede telefoniche, ecc.).
• Questo diffusore non ha la schermatura magnetica. Non metterlo vicino a televisore, personal computer od altri dispositivi facilmente influenzati dal magnetismo.

■ Batteria a secco

Non staccare il rivestimento delle batterie e non usarle se è stato staccato. Nell'inserire la batteria, fare attenzione ad allineare i poli (⊕ e ⊖) correttamente. Non installare assieme batterie vecchie e nuove, o di tipo diverso. Rimuovere tutte le batterie se non si intende usare l'apparecchio per un lungo periodo di tempo. Non buttare le batterie nel fuoco, non cortocircuitarle, non smontarle e non esporle a calore eccessivo. Non tentare di ricaricare le batterie a secco. Utilizzare le batterie in modo sbagliato può causare incendi. Se si verifica una perdita di acido, consultare il rivenditore. In caso di perdita di acido, lavare completamente con acqua le parti del corpo che venissero a contatto con l'acido.

Allergie

Interrompere l'uso se si manifestano problemi relativi all'uso delle cuffie o di altre parti a diretto contatto con la pelle. Persistendo nell'uso potrebbero verificarsi eruzioni cutanee o altre reazioni allergiche.

(Le batterie ricaricabili potrebbero non durare quanto le comuni batterie.)

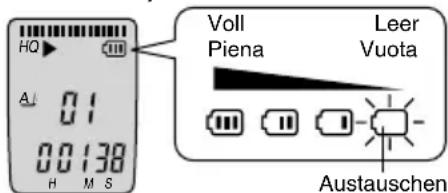

Indicatore delle batterie (visualizzato durante il funzionamento)

Regolazione dell'ora

L'orologio ha uno scarto mensile di ± 60 secondi alla temperatura ambiente.

Quando si sostituiscono le batterie, l'orologio si arresta e riparte quando vengono inserite e si chiude il coperchio delle batterie.

Cancellazione del segnale acustico dei tasti

Selezionare "OFF"

Prevenzione della pressione accidentale dei tasti (HOLD)

Per impedire il funzionamento accidentale durante la registrazione o l'arresto, la pressione dei tasti di funzionamento viene ignorata.

Per rilasciare, spostare giù

Rilasciare la modalità di bloccaggio prima dell'uso

• Durante l'arresto, posizionare su HOLD per risparmiare le batterie.

Tempo totale di registrazione di tutte le cartelle

Tempo lungo di registrazione

Tempo lungo di registrazione

SP FQ HQ

Suono ad alta

qualità

Suono di alta qualità

HQ: Alta qualità

Alta qualità

FQ: Buona qualità

Qualità fine

SP: Riproduzione standard

Lettura standard

Registrazione di riunioni

Registrazione di riunioni

Registrazione di dettatura

Registrazione di dettatura

Ad ogni pressione

Cartella di dettatura

3

Ad ogni pressione

Modalità di registrazione

Le seguenti regolazioni vengono eseguite automaticamente per la registrazione di dettatura

-Viene regolata la cartella di dettatura -Viene regolata la modalità HQ -Viene regolata la modalità di registrazione dettatura (sensibilità del microfono)

(1)

(Data di registrazione)

(Tempo di registrazione)

(Numero totale di file)

Lettura/Cancellazione

1

Selezionare la cartella

2

Selezionare il file o cartella

Riproduzione

Lettura

Eliminazione

Cancellazione

Cartella di dettatura

Dopo la selezione, vengono

visualizzate le informazioni del

momento della registrazione.

Eseguire la lettura/ Cancellazione

[ ]

Per regolare il volume

VOL

(0-20)

(Elimina)

(Cancellazione)

■Operazioni di base durante la lettura

Lettura - Mantenere premuto per attivare/disattivare la ripetizione della lettura. ! La ripetizione della lettura non può essere usata se si regola la lettura continua. (pag.13)

Indietro

Premere per tornare all'inizio del file. (Premere due volte per tornare al file precedente.) - Mantenere premuto per cercare.

Avanti

• Premere per andare all'inizio del file seguente.
• Mantenere premuto per cercare.

Arresto della lettura

(Premere [▶] per continuare la lettura.)

■Ascolto dei primi 5 secondi di ciascun file (Scansione Intro)

Selezionare la cartella

(4)pag.8)

Mantenere premuto [ ]

Struttura/Organizzazione

Cartella di destinazione

Numero di file nella cartella di destinazione

Bloccaggio del file

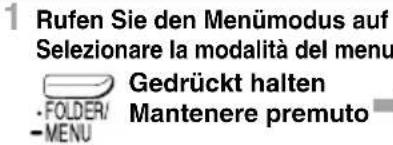

Altri metodi di registrazione

Prevenzione della registrazione inutile [VAS: Voice activated system (sistema attivato dalla voce)]

■Registrazione dal microfono esterno RR-US361 (fornito)

Cambiamento della velocità di lettura (5 livelli)

(INVIO)

! Le regolazioni di ripetizione della lettura si cancellano automaticamente.

Per disattivare la funzione ⇒ selezionare "OFF" al passo 3.

Premere di nuovo per tornare all'indicazione del tempo di lettura trascorso.

Ascolto con l'auricolare (non fornito)

Tipo di spina: 3,5 mm monofonica

Uso del timer

Registrazione con il timer

2 Selezionare "RCE"

Lettura con il timer

2 Collegare l'unità al computer con un cavo USB.

Non si può far funzionare l'unità principale.

Manutenzione

Usando Voice Studio, collegare solo un registratore IC. Questo software non supporta l'uso simultaneo di più registratori IC. Appare "PC" quando si collega l'unità al computer, e "PC" lampeggia durante il trasferimento dei dati. Non staccare il cavo USB mentre lampeggia.

Manutenzione

Per pulire l'unità, usare un panno morbido e asciutto.

Per pulire l'unità, non si devono mai usare alcol, diluenti per vernici o benzina. - Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.

Risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, eseguire i controlli qui di seguito. In caso di dubbio su alcuni controlli, o se i rimedi indicati non risolvono il problema, rivolgersi al rivenditore.

Sintomo	Punti da controlling
L'unità non funziona.	•La modalità di bloccaggio è arrivata. (♦pag. 5)•Accertarsi che il coperchio delle batterie sia chiuso.•Accertarsi che le batterie siano insertire correttamente.•Accertarsi che il coperchio delle batterie sia attaccato alla cinghia di gomma.RR-US361 RR-US360 •Le operazioni non sono possibili quando l'unità è collegata al computer.
Sul display appara "U01".	•Le batterie sono scariche.
"2004" lampeggia.	•Regolare l'ora. (♦pag. 4)
Non c'è il suono dall'auricolare, oppure è dificile da sentire o è rumoroso.	•Accertarsi che la spina sia inserita completamente.Pulire la spina.
La registrazione si arrasta.	•La funzione VAS (♦pag. 12) potrebbe essersi attivata.
Appare "----" inceve della data di registrazione.	•Regolare l'ora. (♦pag. 4)
Lalettura è troppo velocé o troppo lenta.	•Regolare la velocità dilettura normale. (♦pag. 13)
Appare "FULL".	•La cartella contiene 99 file.•Non c'è più tempo restante di registrazione.- Cancellare i file inutili. (♦pagg. 8, 9)
Non c'è il suono dall'altoparlante.	•Non c'è il suono quando si collega l'auricolare.
Non è possibile cancellare un file o cartella.	•Il file è bloccato. (♦pagg. 10, 11)•La cartella è giornata.
Non è possibile spostare un file.	•Non si possono spostare file in una cartella che contiene più 99 file.•Non si possono spostare i file dalle cartelle A-D alla cartella di dettatura. (♦pag. 11)
Non c'è più una registrazione.	•Le registrazioni potrebbero scomparire se l'unità riceve un urto (p.es., è caduta), o se le batterie e il coperchio si staccano durante la registrazione.
Il tempo di registrazione disponibile non aumento in modo corrispondente alla cancellazione dei file.	•Cio si può verificare dopo la registrazione e la cancellazione ripetuta dei file. Per rimidiare, sbloccare tutti i file e cancellare tutte le cartelle.
Non è possibile regolare il timer di registrazione/lettura.	•I timer possono essere regolati entro 24 ore dall'ora attuale.•Regolare l'ora. (♦pag. 4)
Il timer di registrazione/lettura non funziona.	•Le regolazioni si cancellano se si rimuovono le batterie, e le regolazioni dell'orologio si cancellano.
Non è possibile regolare il timer di registrazione/lettura alla stessa ora.	Se si regolano entrambi, funzione soltanto quello regolato per ultimo.
Il timer di registrazione non funziona.	Il timer non può essere regolato se c'è meno di un minuto di tempo di registrazione disponibile.
Non è possibile usare le batterie usate con un altre apparetchio.	L'unità giudica che le batterie sono scariche,anche se in realtà non lo sono. Ciò per preservare l'orologio e gli altri contenuti della memoria.
Non è possibile selezionare una cartella.	Premere brevamente [FOLDER/ MENU]. Si selezione la modalità del menu se si mantiene premuto il tasto per 2 o più secondi.
Il suono è distorto.	Ciò potrebbe verificarsi durante la riproduzione se si registra un suono diverso dalla voce.
RR-US361 RR-US360Voice Studio non si avvia o non funziona correttamente.	Accertarsi che sul display sia visualizzato "PC" e che questa unità sia riconosciuta come un drive in Voice Studio. Altrimenti, staccare il cavo USB dall'unità e ricollegarlo.II collagenamento potrebbe non funzionare se viene eseguito con un hub USB o cavo di prolunga USB.

Dati tecnici

Potenza d'uscita: 300 mW (max.)

Risposta in frequenza:

240 Hz-5.100 Hz (modalità HQ)

230 Hz-3.400 Hz (modalità FQ/SP)

Rapporto segnale/rumore: 36 dB (modalità HQ)

Prese: Uscita; Auricolare 3,5 mm 0,5 mW, 16 Ω

Ingresso;

Mic; 3,5 mm; 0,56 mV, con accensione inserendo la spina

Altoparlante: 28mm, 8Ω

Alimentazione: C.c. 3 V

2 batterie formato AAA, (LR03, AM-4)

Dimensioni (LxAxP):

Peso: con batterie; 62 g circa

32.8 × 99.3 × 22.5 mm

RR-US361 RR-US360

RR-QR160 61g circa

[Utilizzo a 25°C su una superficie piana e stabile]

Batterie	Modalità	Lettura	Registrazione
Batterie alcaline Panasonic	HQ	9,5 ore circa*1 10 ore circa *2	14,5 ore circa*1 15 ore circa*2
	FQ/SP	11,5 ore circa*1 12 ore circa *2	19,5 ore circa*1 20 ore circa*2

※1: RR-US361, RR-QR160, RR-US360

La durata delle batterie dipende dalle condizioni d'utilizzo.

Note:

Dati tecnici soggetti a modifiche senza avviso. Il peso e le dimensioni sono approssimativi.

Accessori forniti

RR-US361, RR-US360

Cavo USB

CD-ROM (Voice Studio)

RR-US361 esclusivo

Microfono esterno (mono)

CD-ROM (Dragon

Selezionare la cartella

(pagina 8)

Selezionare "49" Selezionare "99"

(ENTRATA) (INTRO)

Selezionare "On" Selezione "On"

(INTRO)

Verifica del tempo di registrazione ancora disponibile Para comprobar el tiempo de grabación restante disponible

(Durante

la registrazione)

(Durante la grabación)

2 Selezionare "SPEEd" Selezione "SPEEd"

(ENTRATA) (INTRO)

Selezionare il file. (U pagina 4)
