RRQR160E - Dictaphone PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dictaphone numérique
Marque	Panasonic
Modèle	RRQR160E
Dimensions (L × H × P)	32,8 × 99,3 × 22,5 mm
Poids avec piles	Environ 62 g
Poids sans piles	Environ 39 g
Alimentation	2 piles AAA (LR03)
Autonomie des piles (enregistrement HQ)	Environ 10 heures
Autonomie des piles (lecture HQ)	Environ 9,5 heures
Modes d'enregistrement	HQ (haute qualité), FQ (bonne qualité), SP (qualité normale)
Durée d'enregistrement maximale	8 heures 10 minutes (selon mode)
Réponse en fréquence (mode HQ)	240 Hz à 5 100 Hz
Rapport signal/bruit (mode HQ)	36 dB
Puissance de sortie	300 mW (max.)
Haut-parleur	28 mm, 8 Ω
Prise casque	3,5 mm monaurale, 0,5 mW, 16 Ω
Prise microphone externe	3,5 mm monaurale, 0,56 mV
Logiciel inclus	Voice Studio (et Dragon Naturally Speaking pour RR-US361)
Fonctions principales	Enregistrement, lecture, VAS (enregistrement par activation vocale), lecture continue, verrouillage des touches, minuterie d'enregistrement/lecture différée, déplacement de fichiers
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser d'alcool, diluant ou benzine.
Sécurité	Éviter sources de chaleur, eau, cartes magnétiques. Utiliser uniquement les accessoires recommandés.
Pièces détachées et réparabilité	Piles, câble USB, écouteurs (non fournis). Contacter le revendeur pour tout problème.

FOIRE AUX QUESTIONS - RRQR160E PANASONIC

Comment régler l'horloge sur le dictaphone Panasonic RRQR160E ?

Pour régler l'horloge, appuyez longuement sur la touche FOLDER/MENU pour accéder au menu. Sélectionnez yEAR avec [←▶] et validez avec [▲]. Réglez ensuite l'année, le mois/jour, le format 12/24H et l'heure de la même manière. La précision mensuelle est de ±60 secondes à température ambiante. L'horloge s'arrête lors du remplacement des piles et redémarre dès que vous insérez des piles neuves.

Comment activer le verrouillage des touches pour éviter une pression accidentelle ?

Faites glisser le commutateur HOLD vers le haut pour verrouiller les touches. En mode verrouillé, 'hold' s'affiche si vous appuyez sur une touche. Pour déverrouiller, faites glisser le commutateur vers le bas. Le verrouillage est utile pendant l'enregistrement ou en mode d'arrêt pour économiser les piles.

Comment enregistrer une réunion avec le dictaphone ?

Sélectionnez le mode d'enregistrement Réunion ou Commentaires. Choisissez le dossier (A, B, C ou D) avec la touche FOLDER. Sélectionnez le mode d'enregistrement (HQ, FQ ou SP) et la sensibilité du microphone. Appuyez sur la touche ■ pour démarrer l'enregistrement monaural. Les informations (date, heure de début, durée) s'affichent à l'écran.

Comment effacer un fichier ou un dossier sur le RRQR160E ?

Pour effacer un fichier, sélectionnez le dossier, puis le fichier, et appuyez sur la touche ■ (arrêt) en mode lecture. Pour effacer un dossier, maintenez la touche FOLDER/MENU enfoncée, sélectionnez 'DELETE' et validez. Notez que les fichiers verrouillés ne peuvent pas être effacés. Déverrouillez-les d'abord via le menu.

Que faire si l'appareil ne s'allume pas ou n'affiche 'U01' ?

Vérifiez d'abord que le verrouillage HOLD n'est pas activé. Assurez-vous que le couvercle du compartiment à piles est bien fermé et que les piles sont insérées correctement (respectez la polarité). Si 'U01' s'affiche, les piles sont épuisées : remplacez-les par des piles neuves. Si le problème persiste, contactez votre revendeur.

Comment connecter le dictaphone à un ordinateur ?

Utilisez le câble USB fourni (modèle RR-US361 ou RR-US360). Branchez le câble sur le dictaphone et sur l'ordinateur. L'écran affiche 'PC'. Installez le logiciel Voice Studio (et Dragon Naturally Speaking pour le RR-US361) à partir du CD-ROM fourni. Attention : ne débranchez pas le câble pendant le transfert de données (clignotement 'PC'). Le dictaphone ne peut pas être commandé depuis l'ordinateur.

Quelle est la durée d'enregistrement maximale et comment augmenter le temps disponible ?

La durée maximale est d'environ 8 heures 10 minutes en mode SP. Pour augmenter le temps disponible, effacez des fichiers inutiles ou sélectionnez un mode d'enregistrement de qualité inférieure (FQ ou SP). Si 'FULL' s'affiche, le dossier contient 99 fichiers ou la mémoire est pleine. Effacez des fichiers ou déverrouillez-les pour libérer de l'espace.

Comment utiliser la fonction d'enregistrement par activation vocale (VAS) ?

Accédez au menu en maintenant la touche FOLDER/MENU enfoncée. Sélectionnez l'option VAS (VAS). Choisissez 'ON' pour activer la fonction. L'enregistrement s'arrête automatiquement en cas de silence et reprend dès qu'un son est détecté. Pour désactiver, sélectionnez 'OFF'. Attention : désactivez cette fonction pour les enregistrements importants.

Comment lire les fichiers en continu ou avec répétition ?

Pour la lecture continue de tous les fichiers d'un dossier, maintenez la touche FOLDER/MENU enfoncée, sélectionnez '▶,' et validez. Pour la répétition d'un seul fichier, appuyez longuement sur la touche ▶ pendant la lecture jusqu'à ce que l'icône de répétition apparaisse. Notez que la répétition n'est pas possible en mode lecture continue.

Comment déplacer un fichier vers un autre dossier ?

Lisez le fichier que vous souhaitez déplacer. Maintenez la touche FOLDER/MENU enfoncée pour accéder au menu. Sélectionnez l'option 'MOVE'. Choisissez le dossier de destination (A, B, C ou D) parmi ceux qui ne contiennent pas 99 fichiers. Validez avec [▲]. Le fichier est déplacé. Notez qu'il n'est pas possible de déplacer des fichiers du dossier A-D vers le dossier de commentaires.

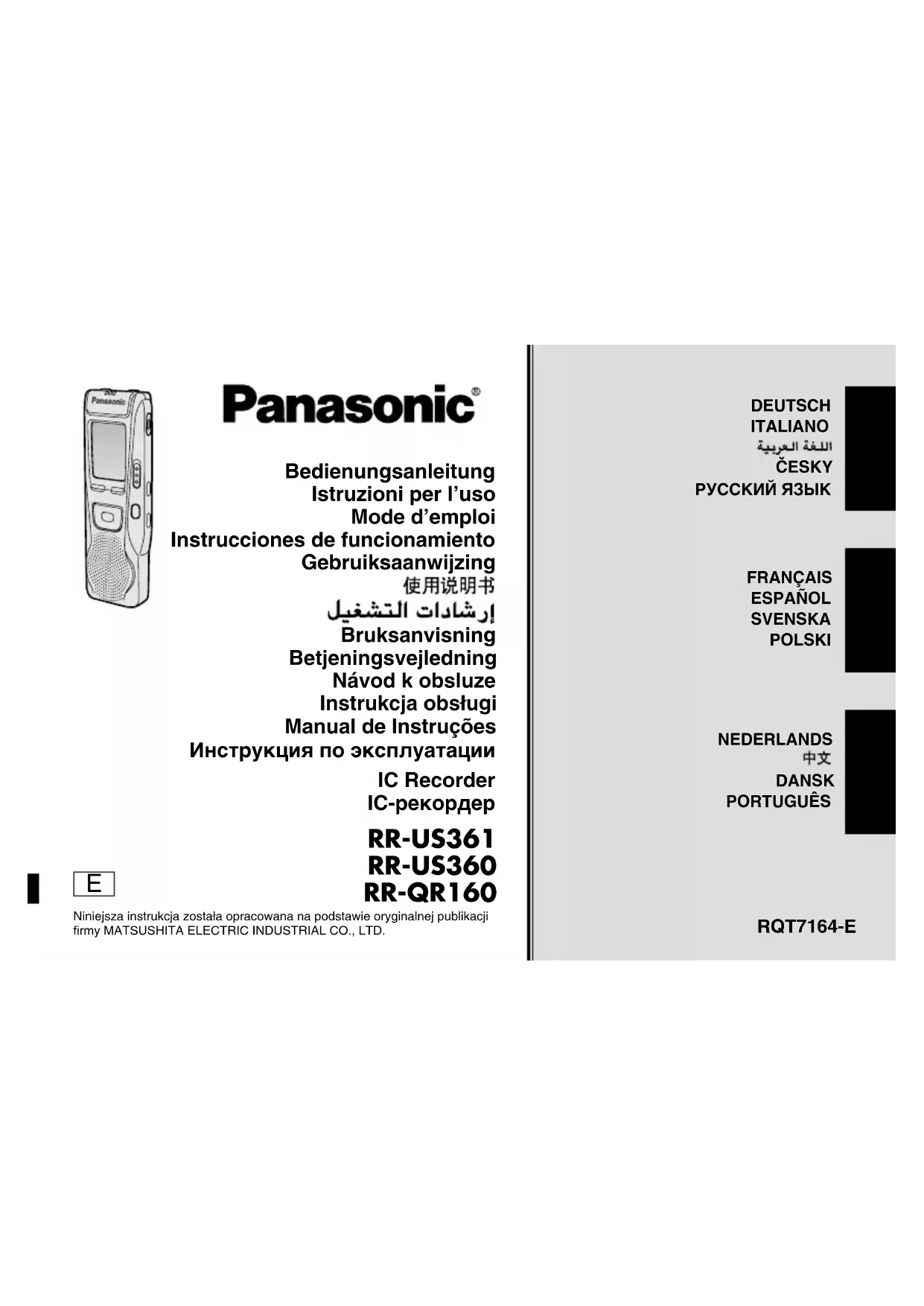

MODE D'EMPLOI RRQR160E PANASONIC

Pour le RR-US361 qRRUS869

câbles d'interface blindés avec noyaux en ferrite foumis lorsque vous effectuez la connexion à un ordinateur.

• Pour réduire le risque d'interférences radio causées par des cables de casques d'écoute, d'écouteurs ou de microphones, utilisez uniquement les accessoires ajustats avec une longueur de cable inférieure à 3 m.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constazez une telle interférence, éloignez le téléphone mobile du produit.

Soins et utilisation

■Appareil

• Evitez d'utiliser ou de placer cet appeareil pres de sources de chaleur. Ne le laissez pas dans une voiture exposée longtemps au soleil et dont les portieres et les vitres sont fermées.
• Pour éviter tout dommage de l'appareil, n'exposez pas l'appareil à la pluie, à l'eau ni a peu autre liquide.
• Ne placez pas cet apparéil près de cartes magnétiques (cartes bancaires, passes, etc.).
• Cette enceinte n'a pas de blindage magnétique. Ne la place pas pres de téléviseurs, ordinateurs ou autres dispositifs dont le fonctionnement peut etre facilement affecte par un champ magnétique.
  A pleine puissance, l'ecoute prolongée du baladeur peut endommager l'oreille de l'utiliseur. Utilisez exclusivement le casque ou les écouteurs recommendés.

■Pile sèche

N'enlevez pas la protection des piles, ne les utilisez pas si celle-ci a ete retiree.
- Alignez correctement les pôles (⊕ et ⊙) lors de l'insertion de la pile.
- Ne mélangez pas des vieilles piles avec des nuves ou des piles de type différent.
- Retirrez toutes les piles si l'appareil doit rester longtemps inutilisé.
- Ne jetez pas les piles dans le feu, ne les faites pas court-circuiter, ne les ouvrez pas, ne les soumettez pas à une chaleur excessive.
- Ne tentez pas de recharger des piles sèches.
- Une mauvaise manipulation des piles peut entrainer une fuite d'électrolyte qui peut endommager les articles entrant en contact avec le fluide et peut provoquer un incendie. Si de l'électrolyte fuit des piles, consultez le revendeur. Lavez bien à l'eau toute partie du corps avec laquelle l'électrolyte est entree en contact.

Allergies

Cessez d'utiliser l'appareil si vous éprouvez un sentiment de génie avec les écouteurs ou avec une autre partie entrant directement en contact avec la peau. Une utilisation prolongée peut cause des éruptions ou autres réactions allergiques.

La unidad

Témoin des piles (s'affiche pendant l'utilisation de l'appareil)

L'appareil returne en mode d'attente si aucune commande n'est effectue dans les 10 secondes.
- Appuyez sur [■] pour arrêtier l'opération en cours ou annuler le réglage.
- El aparato vuelve a modo de espera si transcurren 10 segundos sin funciona.
- Pulse [■] para parar el funcionaimiento a medio camino/anular la configuración.

1 Accédez au mode de menu Introduzca el modo de餐具	FOLDER/ -MENU	Appuyez de maniere continue Pulse y mantenga pulsado	Ex.: Sensibilité du microphone Por exemple: Sensibilitad del micrófono Se oSe	Un menu s'affiche. Se visualiza un餐具.
2 Sélectionnez “yEAR” Selección “yEAR”		Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	YE Ar → [▲] (ENTRÈE) (INTRO)
3 Réglez l'heure Ajuste Fecha y hora	Année Año	Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	→ [▲] (ENTRÈE) (INTRO)
	Mois/jour Mes/día	Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	→ [▲] (ENTRÈE) (INTRO)
	Affichage de l'heure Visión de hora (12/24H)	Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	→ [▲] (ENTRÈE) (INTRO)
	Heure Hora	Appuyez sur [←▶] pour sélectionner Pulse [←▶] para selectionar	→ [▲] (ENTRÈE) (INTRO)

Àtempérature de la pièce,la précision mensuelle de l'horloge est de + / - 60 secondes.

Lhorge sarrte ldu remplacment des ples, redemrant rsoque you insrez les ples neues et ferme le couvercle du logement a piles.

Annulation du bip de commande Anulación del pitido de funcimiento	1 Accédez au mode de menu Introduzca el modo de餐具	2 Sélectionnez "bEEP" Selección "bEEP"	3 Sélectionnez "OFF" Selección "OFF"
	Appuyez de manière continue Pulse y mantenga pulsado	→ [← ➔] → [►] → [← ➔] → [►] → [ENTREE] (ENTRÈE) (INTRO)	→ [← ➔] → [►] → [ENTREE] (INTRO)
	■ Pour activer le bip de commande → selectionnez "On" à l'étape 3. ■ Para activar el pitido de funcjiarniento → seleccione "On" en el paso 3.
Prévention des commandes par pression accidentelle des touches (VERROUILAGE) Impedir pulsaciones accidentales de botón (TECLA DE BLOQUEO)	La pression sur les touches est ignorer pour éviter toute commande accidentelle pendant l'enregistrement ou en mode d'arrêt. Para evitar operaciones accidentales en situaciones de grabación o de parada, se ignorean las operaciones de botón. HOLD vers le haut moversla arriba ■ Pour déverrouiller, déplacez ↓ vers le bas Déverrouillez avant l'utilisation	· "hold" s'affiche si vous appuyez sur une touche alors que la fonction de verrouillage est activée. · se visualiza "hold" (tecla de bloqueo) si se pulsa un botón con la tecla de bloqueo activada. ■ Para liberar ↑moversla abajo Libere la tecla de bloqueo antes del functiúnamente
	· En mode d'arrêt, commutes en position de verrouillage pour économiser les piles.	· Con el aparato parado, active la "Tecla de bloqueo" para no desgastar las pilas.

Enregistrement/Grabación

Le contenu enregistré est stocké dans des dossiers

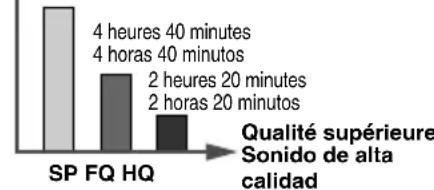

Mode et temps total d'enregistrement de tous les dossiers

Longue durée d'enregistrement Tiempo largo de grabacion

8 heures 10 minutes 8 hours 10 minutes

HQ: Qualité supérieurie Calidad alta
FQ: Bonne qualite. Calidad buena
SP: Qualité normale
Reproducción normal

Enregistrement de réunion
Grabación de Reunion

Enregistrement de commentaires

1 Sélectionnez l'enregistrement en mode réunion ou commentaires Selección grabación de Reúnión o de Dictado 2 Sélectionnez le dossier Selección la carpeta

En mode d'enregistrement de commentaires, les réglages suivants s'effectuent automatiquement.

• Dossier de commentaires spécifique
  Mode HQ spécifié
  Mode d'enregistrement de commentaires spécifique (sensibilité du microphone)

Dossier de commentaires
Carpete de dictado

3

Selectionnez le mode d'enregistrement Seleccione el modo degrabacion

4

Selectionnez la sensibilité du microphone
Selección la sensibilitad del microfono

5

Enregistrement (Enregistrement monaural)
Grabacion (Grabacion monoaural)

• Les informations d'enregistrement s'affichent. (Date d'enregistrement)
  (Heure de début d'enregistrement)
  (Durée de l'enregistrement)
  (Nombre total de fichiers)

• Se muestran los datos de grabación. (Fecha de grabación)
  (Hora de inicio de grabación)
  (Tiempo de grabación)
  (Número total de ARCHIVOS)

Lecture/Effacement / Reproducir/Borrar

1 Sélectionnez le dossier Selección la carpeta

2 Sélectionnez le fichier ou le dossier Selezione archivo o carpeta

Lecture Reproducir

Appuyez sur [ ] pour selectionner Pulse [ ] para seleccionar

Après la sélection, l'information sur l'enregistrement s'affiche.
Después de selectionar, se visualiza la informacion disponible en el momento de la grabacion.

Appuyez sur [ ] pour selectionner Pulse [ ] para的选择ar

Commandes de base pendant la lecture

Lecture Appuyez de maniere continue pour activer/desactiver la lecture repetee d'un fichier.

La répetition n'est pas possible en mode de lecture continue. (page 13)

Appuyez pour returner au début du fjchier.

(Appuyez deux fois pour returner au fichier precedent.)

• Appuyez de manière continue pour faire une recherche.

Retroceto

• Appuyez pour aller au début du fichier suivant.
• Appuyez de manière continue pour faire une recherche.

Avance

(Appuyez sur [▶] pour poursuivre la lecture.)

Parar reproducción

Écoutez les 5 premières secondes de chaque fichier (Intro scan)

1 Sélectionnez le dossier (page 8)

2 Appuyez de maniere continue sur [▶]

Pulse y mantenga pulsado [▶]

(Appuyez à nouveau pour returner en mode normal) (Pulse或者其他 vez para volver a reproduccion normal)

! Les réglages de lecture repétée sont automatiquement annulés.
Las configuraciones de repetition de reproduccion se anulan automatistically.

Organisation/Organizacion

1 Faites la lecture d'un fichier Reproduzca un archivo

(Faites la lecture du fichier à déplacer)
(Reproduzca el archivo que desea mover)

Appuyez de manière continue Pulse y mantenga pulsado

Dossier de destination Carpeta de destinio

Nombre de fichiers dans le dossier de destination
Número de ARCHIVOS en la carpeta de destino

1 Sélectionnez le dossier Selección la carpeta

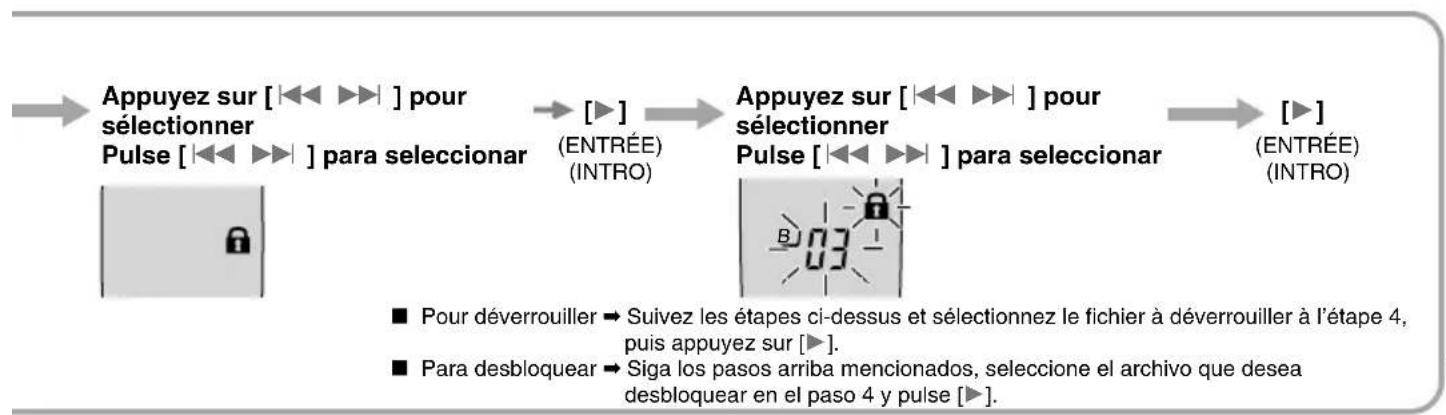

Verrouillagede flchier

Bloquearchivo

Appuyez de manière continue Pulse y mantenga pulsado

Dossier de commentaires
Carpeta de dictado

3 Sélectionnez le dossier de destination
Selectione la carpeta de destino

5 Verrouillez Bloqueo

Autres méthodes d'enregistrement/Otros métodos de grabación

Prévention de l'enregistrement inutile

L'enregistrement s'arrête automatiquement lorsqu'il y a un silence.

Accédez au mode de menu Introduzca el modo de menu

Appuyez de maniere continue Pulse y mantenga pulsado

Pour désactiver la fonction seLECTIONnez "OFF" à l' étape 3.
Désactivez la fonction lorsque vous enregistrez des fichiers importants.
Para desactivar la funciona seleccione "OFF" en el paso 3.
Desactive esta funciona cuando vaya a grabar ARCHIVOS importantes.

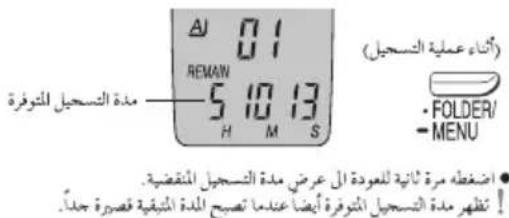

Temps d'enregistrement disponible

• Appuyez à nouveau pour rétabir l'affichage du temps d'enregistrement écoulé.
  ! Le temps d'enregistrement disponible apparait lorsque le temps restant devient très court.
• Pulse或其他方法，比如使用呼吸机、吸氧器等。
  ! El tiempo de grabación disponible también aparece cuando quéda muy poco tiempo restante.

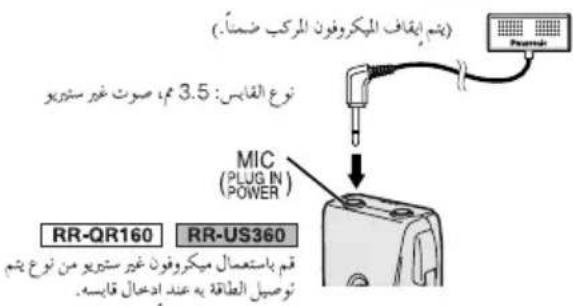

■Enregistrement via un microphone externe

RR-US361 (fourni)

Utilisez un microphone monaural compatible avec la fonction d'activation sur insertion.

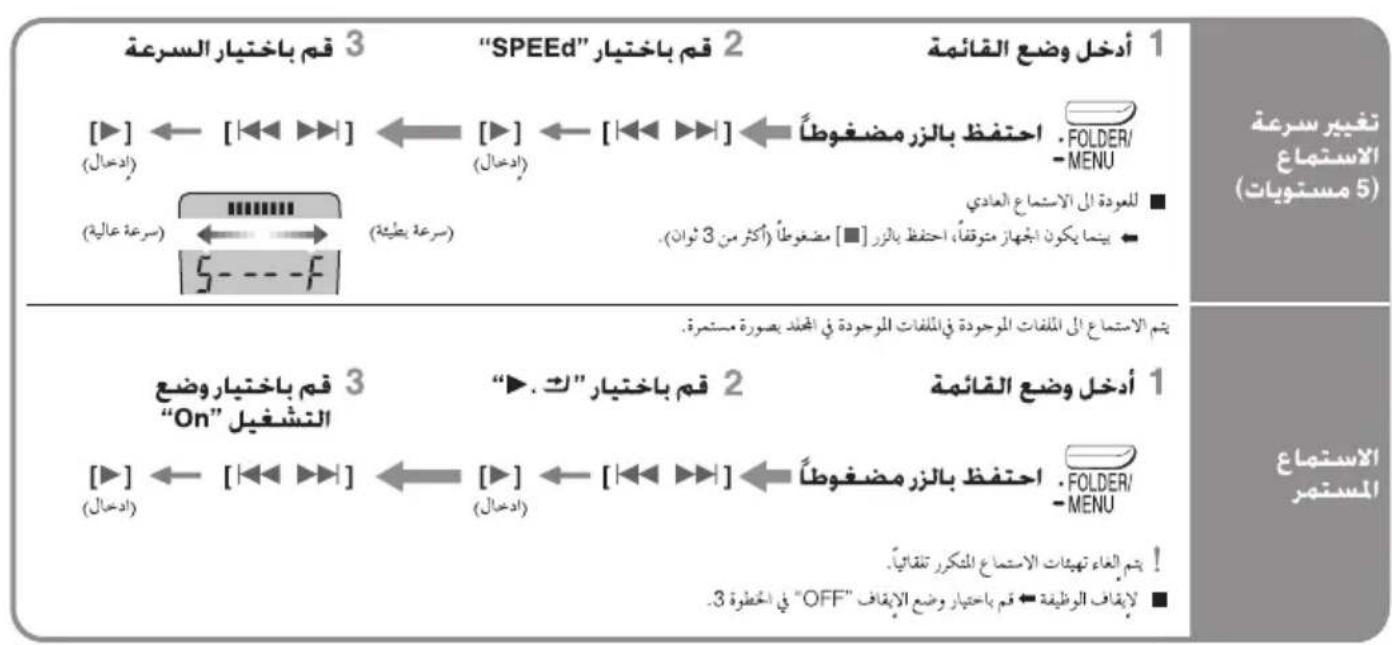

Changement de vitesse de lecture

(5 niveaux)

1 Accédez au mode de menu Introduzca el modo de menu

Appuyez de

manière continue Pulse y mantenga pulsado

Selectionnez la vitesse Selectione laImagen

(ENTREE) (INTRO)

(Rapide)

(Rápida)

Pour rétablier la lecture normale

En mode d'arrêt, appuyez de manière continue (plus de 3 secondes) sur [■].

Fait la lecture continue des fichiers du dossier.

1 Accédez au mode de menu Introduzca el modo de menu

Appuyez de maniere continue
-FOLDER/
-MENU Pulse y mantenga pulsado

2 Sélectionnez“▶,” Selección“▶,”

(ENTRée) (INTRO)

Les réglages de lecture repétée sont automatiquement annulés.
Pour désactiver la fonction seLECTIONnez "OFF" à l'etape 3.

Écoute avec les écouteurs (non fournis)
Para escuchar con auriculares (no incluidos)

■Affichage du temps de lecture restant

(Pendant la lecture)

• Appuyez à nouveau pour rétablier l'affichage du temps de lecture écoulé.
• Pulse另一边 vs para volver a la visualizacion del tiempo de

Type de fiche: 3,5 mm monaurale
Tipido de conexion: 3,5 mm monoaural

Pour annuler la minuterie selectionnez "OFF" à l'etape 3-①
Pour vérifier l'heure spécifiée Dans le menu, selectionnez " ^ 念 , rEC" ou " 念 , PLAy" puis appuyez sur [>.
Meme si "o" ou s'affiche pendant la lecture differée, il n'est pas possible d'utiliser la lecture repétée ou la lecture continue.
Para anular el temporizador seleccione "OFF" en el paso 3-①.
Para confirmar la hora de ajuste 适合自己menu, seleccione"O, rECoPLAyy pulse [].
Incluso when do visualizan 一 ^ 一 o " durante el tiempo del temporizador, la reproduccion de repetition o la reproduccion continua no pueda utilizese.

Utilisation de l'appareil avec un ordinateur RR-US361 RR-US360

Sauvegardez et editedez les fichiers sonores que vous avez enregistrres avec I'appareil.

1 Installez Voice Studio (et Dragon Naturally Speaking® 7 Preferred* pour le RR-US361) à partir du CD-ROM.

Convertissez les fichiers sonores en texte avec Dragon Naturally Speaking, logiciel de reconnaissance vocale.

Pour plus de détails, dire le manuel d'installation de Voice Studio et de Dragon Naturally Speaking.

2 Connectez l'appareil à un ordinateur avec le cable USB.

L'appareil principal ne peut pas etre commande depuis I'ordinateur.

! Ne raccordez qu'un seul enregistreur IC lorsque vous utilisez Voice Studio. Ce logiciel ne prend pas en charge l'utilisation simultanee de plusieurs enregistreurs IC.
L'indication "PC" apparait lors du raccordement à un ordinateur, et elle clignote pendant le transfert des données.

Ne déconnectez pas le cable USB pendant ce clignotement.

Pour nettoyer cet apparéil, essuyez-le avec un chiffon doux et sec.

N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet apparéil.
- Avant d'utiliser un chiffon improugné chimiquement, lisez attentivement les instructions qui l'accompagnent.

Mantenimiento

Avant de contacter le service après-vente, effectuez les contrôles décrits ci-dessous. Si vous avez quelque doute que ce soit concernant certains des contrôles, ou si les remèdes indiqués dans le tableau ne permettent pas de résoudre le problème, consultez votre revendeur.

Symptôme	Points à vérifier
L'appareil ne fonctionne pas.	•La fonction de verrouillage est activée. («page 5)•Assurez-vous que le couvercle du logement à piles est fermé.•Assurez-vous que les piles sont bien insérées.•Assurez-vous que le couvercle du logement à piles est fixé à la courroie de caoutchouc.RR-US361 RR-US360 •Le fonctionnement n'est pas possible lorsque l'apparéil est connecté directement à un ordinateur.
“U01” apparait sur l'afficheur.	•Les piles sont écuisées.
“2004” clignote.	•Specifiez l'heure. («page 4)
Il n'y a pas de son sur l'écouteur, le son est difficile à entendre ou il y a du bruit.	•Assurez-vous que la fiche est insérée à fond.•Essuyez la fiche.
L'enregistrement s'accrite.	•Il se peut que le mode VAS («page 12) soit activé.
“——” apparait à la place de la date d'enregistrement.	•Specifiez l'heure. («page 4)
La vitesse de lecture est trop élevé ou trop BASse.	•Régliez l'appareil sur la vitesse de lecture normale. («page 13)
“FULL” apparait.	•Le dossier contient 99 fichiers.•Le temps d'enregistrement disponible est écisé.- Effacez des fichiers inutiles. («pages 8, 9)
Aucun son n'est émis par le haut-parleur.	•Il n'y a pas de son sur le haut-parleur si vous raccordez un écouteur.
Je n'arrive pas à effacer un fichier ou un dossier.	•Le fichier est verrouillé. («pages 10, 11)•Le dossier est déjà vide.
Je n'arrive pas à déplacer un fichier.	•Il n'est pas possible de déplacer des fichiers vers les dossiers qui contiennent déjà 99 fichiers.•Il n'est pas possible de déplacer les fichiers du dossier A-D au dossier de commentaires. («page 11)
Un enregistrement est disparu.	•Il se peut que les enregistements disparaissent si l'appareil subit un chic (par exemple s'il est échépé), ou si les piles et le couvercle du logement à piles deviennent lâches pendant l'enregistrement.
Le temps d'enregistrement disponible n'augmente pas même si j'éfface des fichiers.	•Cela peut se produit après avoir effectué de manière répétée des opérations d'enregistrement et d'effacement de fichiers. Déverrouillez tous vos fichiers, puis effacez tous les dossiers pour régler ce problème.
Je n'arrive pas à régler la minuterie d'enregistrement/de lecture.	•Le réglage des minuteries peut s'effectuer jusqu'à un maximum de 24 heures à l'avance.•Specifiez l'heure. («page 4)
L'enregistrement ou la lecture différé(e) ne fonctionne pas.	• Les régles sont annulés si vous retirez les piles et que les régles d'horloge disparaisent.
Je n'arrive pas à utiliser en même temps les minutes d'enregistrement et de lecture.	• Si vous réglez les deux, seule la dernière minuteurie réglée sera opérante.
L'enregistrement différé ne fonctionne pas.	• Le réglage de la minuterie n'est pas possible s'il reste moins d'une minute de temps d'enregistrement disponible.
Je n'arrive pas à utiliser une pile qui fonctionne pourtant sur un autre apparéil.	• L' apparéil peut traiter la pile comme une pile épuisée même si elle ne l'est pas complètement. Cela permet d'assurer la conservation des régles d'horloge et autres éléments en mémoire.
Je n'arrive pas à selectionner un dossier.	• Appuyez sur [• FOLDER/ • MENU] rapidement. Vous accéderez au mode de menu si vous maintenez la touche enforcée pendant 2 secondes ou plus.
Il y a de la distorsion sonore.	• Cela peut se produit pendant la lecture si un son autre qu'une voix est enregistrré.
RR-US361 RR-US360Voice Studio ne démarre pas ou ne fonctionne pas correctement.	• Assurez-vous que "PC" apparait sur l'afficheur de l' apparéil et que ce dernier est reconnu en tant que lecteur dans Voice Studio. Dans le cas contraire, déconnectez le cable USB de l' apparéil puis reconnectpez-le. • Il se peut que la connexion ne s'établitse pas si l' apparéil est connecté via un concentrateur USB ou un cable de ballonge USB.

Fiche technique

Puissance de sortie: 300 mW (max.)

Réponse en fréquence: 240 Hz à 5 100 Hz (mode HQ)

230 Hz à 3 400 Hz (mode FQ/SP)

Rapport S/B: 36 dB (mode HQ)

Ecouteur, 3.5 mm; 0.5 mW 16 Ω

Prises: Prise de sortie;

Prise d'entree; Mic., 3,5 mm; 0,56 mV

avec fiche inseree et apparéil sous tension

Haut-parleur: 28 mm 8 Ω

Dimensions du coffret;

32.8× 99.3× 22.5mm

Poids: avec piles; Environ 62 RR-US361 RR-US360

RR-QR160 Environ 61 g

sans piles; Environ 39 RR-US361 RR-US360

RR-QR160 Environ 38 g

Plage de températures de fonctionnement: 0^ à 40^

[Utilisation à 25^ sur une surface plane et stable]

Piles	Mode	Lecture	Enregistrement
Piles alcalines Panasonic	HQ	Environ 9,5 heures *1 Environ 10 heures *2	Environ 14,5 heures*1 Environ 15 heures*2
	FQ/SP	Environ 11,5 heures *1 Environ 12 heures *2	Environ 19,5 heures*1 Environ 20 heures*2

※1:RR-US361

RR-QR160RR-US360

L'autonomie des piles peut etre moindre dans certaines conditions d'utilisation.

Remarque:

• Les specifications sont sujettes à modification sans prévis.
• Les poids et dimensions sont approximatifs.

yjgill aai juii jiu jao

81ELoaW81

（）

x1 = 523;x2 = - 1183

ailll EaiwI 10o joc

①-3i j 1

[ ] 10PLAY" ,rEC"

y 1

Lolg1

（）300

(HQ20120,000,000) 5,100-240

(FQ/SP211200000000000)3,400-230

(HQ 2112000)

16.053.5

0.563.5

8:28

3

(AM-4:LR03)AAA

24.0×100.2×35.0

24.0×99.6×35.0

22.5×99.3×32.8

RR-US360

RR-QR160

62

RR-US360

RR-QR160

RR-US360

RR-QR160

60 RR-US361

0
