Produkttyp	Digitales Diktiergerät
Marke	Panasonic
Modell	RRQR160E
Abmessungen (L × H × T)	32,8 × 99,3 × 22,5 mm
Gewicht mit Batterien	Ca. 62 g
Gewicht ohne Batterien	Ca. 39 g
Stromversorgung	2 AAA-Batterien (LR03)
Batterielebensdauer (Aufnahme HQ)	Ca. 10 Stunden
Batterielebensdauer (Wiedergabe HQ)	Ca. 9,5 Stunden
Aufnahmemodi	HQ (hohe Qualität), FQ (gute Qualität), SP (normale Qualität)
Maximale Aufnahmedauer	8 Stunden 10 Minuten (je nach Modus)
Frequenzgang (Modus HQ)	240 Hz bis 5 100 Hz
Signal-Rausch-Verhältnis (Modus HQ)	36 dB
Ausgangsleistung	300 mW (max.)
Lautsprecher	28 mm, 8 Ω
Kopfhöreranschluss	3,5 mm mono, 0,5 mW, 16 Ω
Externer Mikrofonanschluss	3,5 mm mono, 0,56 mV
Mitgelieferte Software	Voice Studio (und Dragon Naturally Speaking für RR-US361)
Hauptfunktionen	Aufnahme, Wiedergabe, VAS (Sprachaktivierte Aufnahme), Dauerschleife, Tastensperre, Timer für zeitversetzte Aufnahme/Wiedergabe, Dateien verschieben
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keinen Alkohol, Verdünner oder Benzin verwenden.
Sicherheit	Wärmequellen, Wasser, Magnetkarten vermeiden. Nur empfohlenes Zubehör verwenden.
Ersatzteile und Reparatur	Batterien, USB-Kabel, Kopfhörer (nicht im Lieferumfang). Bei Problemen den Händler kontaktieren.

Häufig gestellte Fragen - RRQR160E PANASONIC

Wie stelle ich die Uhr am Diktiergerät Panasonic RRQR160E ein?

Um die Uhr einzustellen, halten Sie die Taste FOLDER/MENU gedrückt, um das Menü aufzurufen. Wählen Sie yEAR mit [←▶] und bestätigen Sie mit [▲]. Stellen Sie dann Jahr, Monat/Tag, 12/24-Format und Uhrzeit auf die gleiche Weise ein. Die monatliche Genauigkeit beträgt bei Raumtemperatur ±60 Sekunden. Die Uhr stoppt beim Austausch der Batterien und startet neu, sobald Sie neue Batterien einlegen.

Wie aktiviere ich die Tastensperre, um versehentliches Drücken zu vermeiden?

Schieben Sie den HOLD-Schalter nach oben, um die Tasten zu sperren. Im gesperrten Modus erscheint 'hold', wenn Sie eine Taste drücken. Zum Entsperren schieben Sie den Schalter nach unten. Die Sperre ist während der Aufnahme oder im Stopp-Modus nützlich, um Batterien zu sparen.

Wie nehme ich ein Meeting mit dem Diktiergerät auf?

Wählen Sie den Aufnahmemodus Besprechung oder Kommentare. Wählen Sie den Ordner (A, B, C oder D) mit der Taste FOLDER. Wählen Sie den Aufnahmemodus (HQ, FQ oder SP) und die Mikrofonempfindlichkeit. Drücken Sie die Taste ■, um die Monoaufnahme zu starten. Die Informationen (Datum, Startzeit, Dauer) werden auf dem Bildschirm angezeigt.

Wie lösche ich eine Datei oder einen Ordner auf dem RRQR160E?

Um eine Datei zu löschen, wählen Sie den Ordner, dann die Datei und drücken Sie im Wiedergabemodus die Taste ■ (Stopp). Um einen Ordner zu löschen, halten Sie die Taste FOLDER/MENU gedrückt, wählen Sie 'LÖSCHEN' und bestätigen Sie. Beachten Sie, dass gesperrte Dateien nicht gelöscht werden können. Entsperren Sie sie zuerst über das Menü.

Was tun, wenn das Gerät nicht einschaltet oder 'U01' anzeigt?

Überprüfen Sie zunächst, ob die HOLD-Sperre aktiviert ist. Stellen Sie sicher, dass die Batteriefachabdeckung richtig geschlossen ist und die Batterien korrekt eingelegt sind (Polarität beachten). Wenn 'U01' angezeigt wird, sind die Batterien leer: Ersetzen Sie sie durch neue. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie verbinde ich das Diktiergerät mit einem Computer?

Verwenden Sie das mitgelieferte USB-Kabel (Modell RR-US361 oder RR-US360). Schließen Sie das Kabel an das Diktiergerät und den Computer an. Das Display zeigt 'PC' an. Installieren Sie die Software Voice Studio (und Dragon Naturally Speaking für RR-US361) von der mitgelieferten CD-ROM. Achtung: Ziehen Sie das Kabel nicht während der Datenübertragung ab (blinkendes 'PC'). Das Diktiergerät kann nicht vom Computer aus gesteuert werden.

Was ist die maximale Aufnahmedauer und wie kann ich die verfügbare Zeit verlängern?

Die maximale Dauer beträgt etwa 8 Stunden 10 Minuten im Modus SP. Um die verfügbare Zeit zu verlängern, löschen Sie unnötige Dateien oder wählen Sie einen niedrigeren Aufnahmemodus (FQ oder SP). Wenn 'FULL' angezeigt wird, enthält der Ordner 99 Dateien oder der Speicher ist voll. Löschen Sie Dateien oder entsperren Sie sie, um Speicherplatz freizugeben.

Wie verwende ich die sprachaktivierte Aufnahme (VAS)?

Rufen Sie das Menü auf, indem Sie die Taste FOLDER/MENU gedrückt halten. Wählen Sie die Option VAS (VAS). Wählen Sie 'ON', um die Funktion zu aktivieren. Die Aufnahme stoppt automatisch bei Stille und beginnt wieder, wenn ein Geräusch erkannt wird. Zum Deaktivieren wählen Sie 'OFF'. Achtung: Deaktivieren Sie diese Funktion für wichtige Aufnahmen.

Wie spiele ich Dateien kontinuierlich oder mit Wiederholung ab?

Für die Dauerschleife aller Dateien eines Ordners halten Sie die Taste FOLDER/MENU gedrückt, wählen Sie '▶,' und bestätigen Sie. Für die Wiederholung einer einzelnen Datei drücken Sie während der Wiedergabe lange auf die Taste ▶, bis das Wiederholungssymbol erscheint. Beachten Sie, dass die Wiederholung im Dauerschleifenmodus nicht möglich ist.

Wie verschiebe ich eine Datei in einen anderen Ordner?

Lesen Sie die Datei ab, die Sie verschieben möchten. Halten Sie die Taste FOLDER/MENU gedrückt, um das Menü aufzurufen. Wählen Sie die Option 'VERSCHIEBEN'. Wählen Sie den Zielordner (A, B, C oder D) unter denen, die nicht 99 Dateien enthalten. Bestätigen Sie mit [▲]. Die Datei wird verschoben. Beachten Sie, dass Dateien aus den Ordnern A-D nicht in den Kommentarordner verschoben werden können.

BEDIENUNGSANLEITUNG RRQR160E PANASONIC

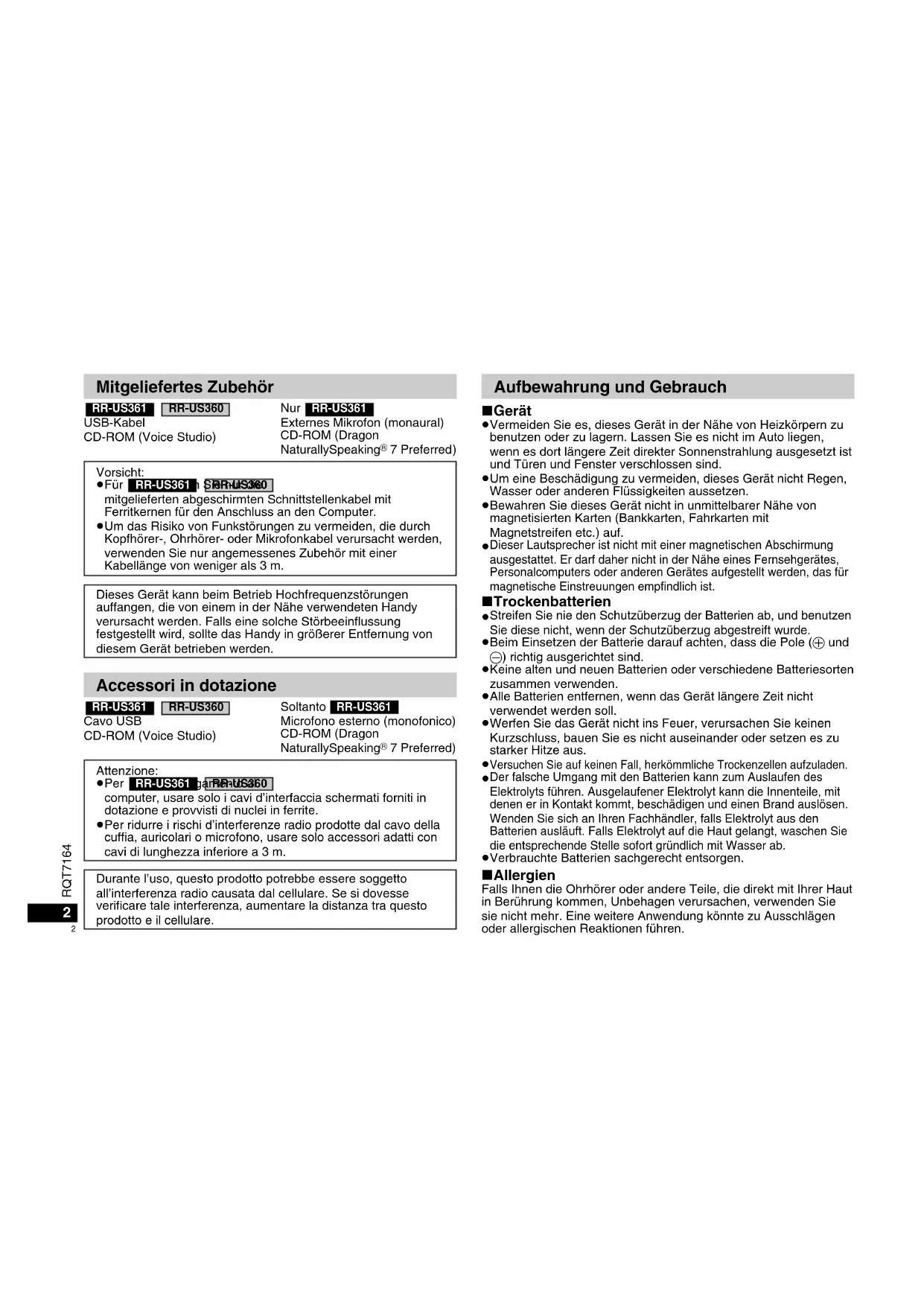

Mitgeliefertes Zubehör

RR-US361 RR-US360

USB-Kabel

CD-ROM (Voice Studio)

Nur RR-US361

Externes Mikrofon (monaural) CD-ROM (Dragon)

mitgelieferten abgeschirmten Schnittstellenkabel mit Ferritkernen für den Anschluss an den Computer. - Um das Risiko von Funkstörungen zu vermeiden, die durch Kopfhörer-, Ohrhörer- oder Mikrofonkabel verursacht werden, verwenden Sie nur angemessenes Zubehör mit einer Kabellänge von weniger als 3 m.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Aufbewahrung und Gebrauch

■Gerät

• Vermeiden Sie es, dieses Gerät in der Nähe von Heizkörpern zu benutzen oder zu lagern. Lassen Sie es nicht im Auto liegen, wenn es dort längere Zeit direkter Sonnenstrahlung ausgesetzt ist und Türen und Fenster verschlossen sind.
• Um eine Beschädigung zu vermeiden, dieses Gerät nicht Regen, Wasser oder anderen Flüssigkeiten aussetzen. Bewahren Sie dieses Gerät nicht in unmittelbarer Nähe von magnetisierten Karten (Bankkarten, Fahrkarten mit Magnetstreifen etc.) auf.
• Dieser Lautsprecher ist nicht mit einer magnetischen Abschirmung ausgestattet. Er darf daher nicht in der Nähe eines Fernsehgerätes, Personalcomputers oder anderen Gerätes aufgestellt werden, das für magnetische Einflüsse empfindlich ist.

■Trockenbatterien

• Streifen Sie nie den Schutzüberzug der Batterien ab, und benutzen Sie diese nicht, wenn der Schutzüberzug abgestreift wurde.
• Beim Einsetzen der Batterie darauf achten, dass die Pole (⊕ und ⊙) richtig ausgerichtet sind.
• Keine alten und neuen Batterien oder verschiedene Batteriesorten zusammen verwenden.
• Alle Batterien entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Werfen Sie das Gerät nicht ins Feuer, verursachen Sie keinen Kurzschluss, bauen Sie es nicht auseinander oder setzen es zu starker Hitze aus.
• Versuchen Sie auf keinen Fall, herkömmliche Trockenzellen aufzuladen.
• Der falsche Umgang mit den Batterien kann zum Auslaufen des Elektrolyts führen. Ausgelaufener Elektrolyt kann die Innenteile, mit denen er in Kontakt kommt, beschädigen und einen Brand auslösen. Wenden Sie sich an ihren Fachhändler, falls Elektrolyt aus den Batterien ausläuft. Falls Elektrolyt auf die Haut gelangt, waschen Sie die entsprechende Stelle sofort gründlich mit Wasser ab.
• Verbrauchte Batterien sachgerecht entsorgen.

■Allergien

Falls Ihnen die Ohrhörer oder andere Teile, die direkt mit ihrer Haut in Berührung kommen, Unbehagen verursachen, verwenden Sie sie nicht mehr. Eine weitere Anwendung könnte zu Ausschlägen oder allergischen Reaktionen führen.

Cura e Utilizzo

Unità

Einlegen der Batterien/Inserimento delle batterie

2

Batterien der Typen AAA, LR03, AM-4 (nicht mitgeliefert)

Batterie AAA, LR03, AM-4 (non fomite)

• Bei Verwendung von Akkus sollten möglichst Akkus der Marke Panasonic benutzt werden.

(Akkus halten u. U. nicht so lange wie normale Batterien.) - Wenn Sie Akkus verwenden, empfehlen wir Akkus von Panasonic.

Die Batterieanzeige (wird während des Betriebs angezeigt)

Austauschen der Batterien

Tauschen Sie die Akkus innerhalb von 30 Sekunden aus, um die Zeiteinstellungen zu erhalten. Die Aufnahmen bleiben intakt. - Um die Zeiteinstellungen zu erhalten, tauschen Sie die Batterien innerhalb von 30 Sekunden. Die Aufnahmen bleiben erhalten.

Das Gerät kehrt in den Betriebsbereitschaftsmodus zurück, wenn nach Verstreichen von 10 Sekunden keine Funktion bedient wurde. - Drücken Sie [■], um den Bedienvorgang auf halbem Wege abzubrechen bzw. die Einstellung zu verwerfen. Das Gerät kehrt in den Standby-Modus zurück, wenn 10 Sekunden lang keine Funktion bedient wird. - Drücken Sie [■], um den Vorgang abzubrechen oder die Einstellung zu verwerfen.

• Wenn die Anzeige für das Jahr blinkt (z.B. 2004), beginnen Sie erneut bei Schritt 3. - Wenn die Jahresanzeige blinkt (z.B. 2004), beginnen Sie wieder bei Schritt 3.

1	Rufen Sie den Menümodus auf Spezionare la modalità del menu	FÖLDERS -MENU	Gedrück halten Mantenere premuto	z.B.: Mikrofonempfindlichkeit P.es.,: Sensibilità microfono SeNsE	Ein Menu wird eingeblendet. Viene visualizzato un menu.
2	Wahlen Sie „yEAR“ Selectionare “yEAR”		Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	YEAr	→ [▶] (EINGABE) (INVIO)
3	Stellen Sie die Zeit ein Regolare l'ora	Jahr Anno	Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	-2004	→ [▶] (EINGABE) (INVIO)
		Monat/Tag Mese/giorno	Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	-56	→ [▶] (EINGABE) (INVIO)
		Zeitanzeige Visualizzazione e dell'ora (12/24H)	Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	-24H	→ [▶] (EINGABE) (INVIO)
		Zeit Ora	Drücken Sie [←→], um auszuwahlen Premere [←→] per selezionare	-900	→ [▶] (EINGABE) (INVIO)

Die Uhr hat bei Zimmertemperatur eine monatliche Genauigkeit von ±60 Sekunden.

Beim Austauschen der Batterien stoppt die Uhr; sie startet erneut, wenn Sie neue Batterien einsetzen und den Batteriefachdeckel schließen.

Verschiedene Funktionen

Unterdrücken der Pieptöne bei der Bedienung

1 Rufen Sie den Menümodus auf

Gedrückt halten

2 Wählen Sie „bEEP“

Zum Einsatz der Pieptöne bei der Bedienung ⇒ wählen Sie "On" in Schritt 3. Um den Signalton zu aktivieren ⇒ wählen Sie "On" in Schritt 3.

Verhindern versehentlicher Tastenbedienungen (SPERRE)

Zum Vermeiden von versehentlichen Bedienvorgängen im Aufnahme- oder Stoppzustand werden Betätigungen der Tasten ignoriert.

nach oben schieben

Wird bei aktivierter Sperre-Funktion eine Taste gedrückt, wird "hold" angezeigt.

Zum Entsperren schieben Sie nach unten. Vor Inbetriebnahme Sperre-Taste entsperren.

• Wechseln Sie im Stoppzustand zu „Sperre“, um Batteriestrom zu sparen.

Aufnahme

Die aufgenommenen Inhalte werden in Ordnern abgelegt. In jedem einzelnen Ordner können maximal 99 Dateien gespeichert werden.

Aufnahmemodus und

1 Wählen Sie Meeting- oder Diktat-Aufnahme.

Wählen Sie den Ordner.

Bei der Diktat-Aufnahme werden die folgenden Einstellungen automatisch vorgenommen.

• Der Diktat-Ordner wird eingestellt. Der HQ-Modus wird ausgewählt.
• Der Diktat-Aufnahmemodus wird eingestellt.

(Mikrofonempfindlichkeit)

Diktat-Ordner

3

Wählen Sie den Aufnahmemodus

4

Wählen Sie die Mikrofonempfindlichkeit

5

Aufnahme (Mono-Aufnahme)

Gedrückt halten

②

[B] (EINGABE)

(3)

(Aufnahmen aus der Entfernung)

(4)

EINGABE)

(Aufnehmen aus der Nähe)

(AUFNAHME STARTEN) (INIZIO REGISTRAZIONE)

(AUFNAHME STOPPEN) (FINE REGISTRAZIONE)

• Aufnahmeinformationen werden angezeigt. (Aufnahmedatum) ↓ (Aufnahme-Startzeit) ↓ (Aufnahmezeit) ↓ (Gesamtzahl der Dateien) Vengono visualizzate le informazioni di registrazione.

Wählen Sie den Ordner

Wählen Sie die Datei oder den Ordner

Dateinummer Numero file

Nach Auswahl des Ordners werden die Informationen zum Zeitpunkt der Aufnahme angezeigt.

Gedrückt halten Mantenere premuto

! Einmal gelöschte Dateien können nicht wiederhergestellt werden. ! Non si possono recuperare i file cancellati.

Drücken Sie [▶▶], um auszuwählen Premere [▶▶] per selezionare

Ausgewählte Datei ■Selezionare il file Alle Dateien eines Ordners Tutti file di una cartella Alle Ordner Tutte le cartelle

Wiedergabe/Löschen

(Wiedergabe) (Lettura)

■Einstellen der Lautstärke

■Grundlegende Bedienvorgänge während der Wiedergabe

Wiedergabe - Durch Gedrückthalten der Taste können Sie die Wiederholwiedergabe für eine Datei ein-/ausschalten. Bei Einstellung der fortwährenden Wiedergabe können Sie die Wiederholwiedergabe nicht verwenden. (Seite 13)

• Drücken Sie diese Taste, um zum Anfang der Datei zurückzukehren. (Durch zweimaliges Drücken wechseln Sie zur vorherigen Datei.) Zum Suchen nach Dateien halten Sie die Taste gedrückt.

Zurück

• Drücken Sie diese Taste, um zum Anfang der nächsten Datei zu wechseln. Zum Suchen nach Dateien halten Sie die Taste gedrückt.

Weiter

Stoppen der Wiedergabe

(Drücken Sie [>], um die Wiedergabe fortzusetzen.)

Wiedergeben der ersten fünf Sekunden der einzelnen Dateien (Anspielwiedergabe)

Wählen Sie den Ordner

(Seite 8)

Halten Sie [▶] gedrückt

(Drücken Sie die Taste erneut, um die normale Wiedergabe fortzusetzen.)

Einstellungen für die Wiederholwiedergabe werden automatisch verworfen.

1 Geben Sie eine Datei wieder

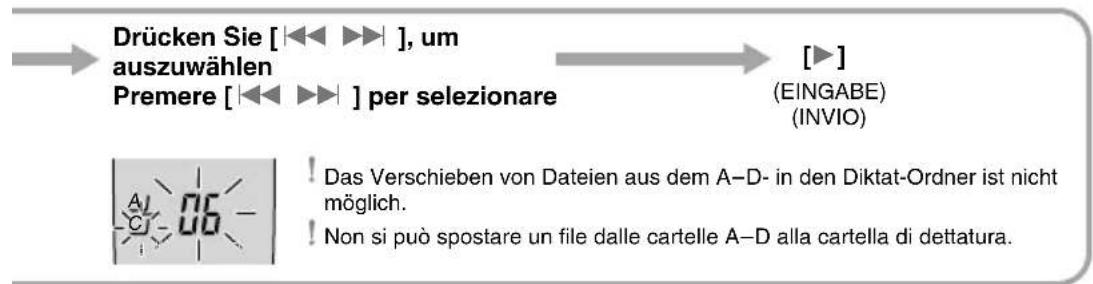

2 Rufen Sie den Verschiebemodus auf

Verschieben Spostamento

(Geben Sie die zu verschiebende Datei wieder.) (Eseguire la lettura del file che si desidera spostare)

Gedrück halten Mantenere premuto

1 Wählen Sie den Ordner Selezionare la cartella

2 Rufen Sie den Menümodus auf Selezionare la modalità del menu

3 Wählen Sie den Zielordner Selezionare la cartella di destinazione

4 Verschieben Sie die Datei Spostare il file

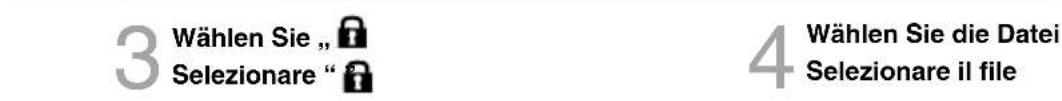

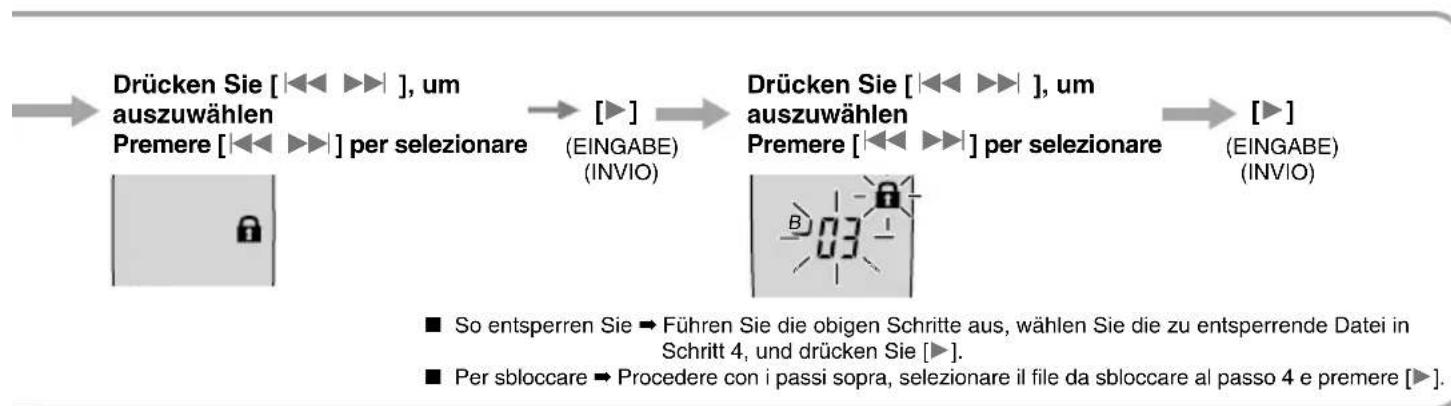

Verhindern von unbeabsichtigtem Löschen [VAS: Voice activated system (Sprachsteuerung)]

Die Aufnahme wird automatisch angehalten, wenn kein Ton zu hören ist. La registrazione fa automaticamente una pausa se non c'è il suono.

1 Rufen Sie den Menümodus auf Selezionare la modalità del menu

Gedrück halten Mantenere premuto

2 Wählen Sie „“ Selezionare “

3 Wählen Sie „On" Selezionare "On"

Zum Abschalten der Funktion → wählen Sie "OFF" in Schritt 3. Schalten Sie die Funktion aus, wenn Sie wichtige Dateien aufnehmen. Per disattivare la funzione ⇒ selezionare "OFF" al passo 3. Disattivare la funzione quando si registrano file importanti.

Verfügbare Aufnahmezeit Tempo di registrazione disponibile

• Drücken Sie die Taste erneut, um zur Anzeige der verstrichenen Aufnahmezeit zurückzukehren. Die verfügbare Aufnahmezeit wird auch angezeigt, wenn die verbleibende Zeit nur noch sehr kurz ist.
• Erneut drücken, um zur Anzeige der verstrichenen Aufnahmezeit zurückzukehren. Die verfügbare Aufnahmezeit erscheint auch, wenn die Restzeit sehr kurz wird.

■ Aufnahme über ein externes Mikrofon RR-US361 (mitgeliefert)

(Das eingebaute Mikrofon wird abgeschaltet.) Steckertyp: 3,5 mm mono

RR-US360 RR-QR160

Verwenden Sie ein Mono-Mikrofon, das einen geeigneten Stecker aufweist.

Andere Wiedergabemethoden

So kehren Sie in die normale Wiedergabe zurück: Halten Sie [im Stoppzustand (mehr als 3 Sekunden lang) gedrückt.

(Langsam) (EINGABE)

Fortlaufendes Abspielen von Dateien

Spielen Sie die Dateien im Ordner fortlaufend ab.

1 Rufen Sie den Menümodus auf

Gedrückt halten

Einstellungen für die Wiederholwiedergabe werden automatisch verworfen.

Zum Abschalten der Funktion wählen Sie OFF in Schritt 3.

■Anzeigen der verbleibenden Wiedergabezeit ■Visualizzazione del tempo di lettura restante

(Während der Wiedergabe) (Durante la lettura)

-Verbleibende Wiedergabezeit Tempo di lettura restante

• Drücken Sie die Taste erneut, um zur Anzeige der verstrichenen Wiedergabezeit zurückzukehren.
• Premere di nuovo per tornare all'indicazione del tempo di lettura trascorso.

Hören über Ohrhörer (nicht mitgeliefert) Ascolto con l'auricolare (non fornito)

Steckertyp: 3,5 mm mono Tipodi spina: 3,5 mm monofonica

Verwendung des Timers/Uso del timer

Timer-Aufnahme Registrazione con il timer

Vorbereitungen: Wählen Sie den Ordner und den Aufnahmemodus (siehe Seite 6,7) Preparativi: Selezionare la cartella e la modalità di registrazione (pagg. 6,7)

1 Rufen Sie den Menümodus auf SELEZIONARE la modalità

2 Wählen Sie, 15000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

3 Stellen Sie die Zeit ein Regolare l'ora

① Drücken Sie [▶▶▶], um „On“ auszuwählen.

② Drücken Sie [▶▶], um die Startzeit auszuwählen.

③ Drücken Sie [▶▶], um die Endzeit auszuwählen.

Vorbereitungen: Wählen Sie die Datei (Seite 8).

1 Rufen Sie den Menümodus auf.

2 Wählen Sie „PDAy“.

3 Stellen Sie die Zeit ein.

① Drücken Sie [1], um „On“ auszuwählen.

② Drücken Sie [▶▶], um die Startzeit auszuwählen.

Zum Abschalten des Timers ⇒ wählen Sie "OFF" in Schritt 3-①. So prüfen Sie die eingestellte Zeit → Wählen Sie im Menü "●REC" oder "▶▶PLAY" und drücken Sie [>]. Auch wenn "●" oder "▶" während der Timer-Wiedergabe angezeigt wird, können die Wiederholwiedergabe und die fortlaufende Wiedergabe nicht verwendet werden.

Verwendung des Geräts mit einem Computer (RR-US361 / RR-US360)

Speichern und editieren Sie die Tondateien, die Sie mit dem Gerät aufgenommen haben.

1 Installieren Sie Voice Studio (und das Programm Dragon Naturally Speaking® 7 Preferred® für RR-US361) von der CD-ROM.

• Tondateien mit Hilfe des Spracherkennungsprogramms Dragon Naturally Speaking® in Text umwandeln.

Einzelheiten finden Sie in den Bedienungsanleitungen für Voice Studio und Dragon NaturallySpeaking®.

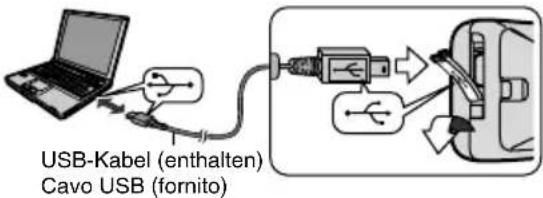

2 Schließen Sie das Gerät mit dem USB-Kabel an einen Computer an.

Das Hauptgerät kann nicht bedient werden.

Schließen Sie bei Verwendung von Voice Studio nur einen IC-Recorder an. Diese Software unterstützt die gemeinsame Verwendung von mehreren IC-Recordern nicht. Wenn beim Anschluss an einen Computer "PC" angezeigt wird und wenn beim Übertragen von Daten "PC" blinkt.

Trennen Sie das USB-Kabel nicht ab, solange diese Anzeige blinkt.

Wischen Sie das Gerät mit einem weichen trockenen Tuch ab, um es zu reinigen.

• Verwenden Sie dazu niemals Alkohol, Verdünnungsmittel oder Benzol.
• Bevor Sie chemisch behandelte Tücher verwenden, lesen Sie sorgfältig die dem Tuch beiliegenden Anweisungen durch.

Bevor Sie den Kundendienst benachrichtigen, überprüfen Sie das Folgende. Wenn Sie bei einigen Punkten nicht sicher sind oder wenn die angegebenen Abhilfen das Problem nicht lösen, kontaktieren Sie bitte Ihren Händler für weitere Anweisungen.

Symptom	Zu überprüfende Punkte
Keine Bedienung.	Die Sperre-Funktion ist aktiviert. (▶Seite 5)Stellen Sie sich, dass der Batteriefachdeckel geschlossen ist.Stellen Sie sich, dass die Batterie richtig eingelegt wurde.Stellen Sie sich, dass der Batteriefachdeckel am Gurtband angebracht ist.RR-US361 RR-US360Sie können das Gerät nicht bedieren, wenn es direkt an einen Computer angeschlossen ist.
„U01“ erscheint im Display.	Die Batterie ist erschöft.
„2004“ blinkt.	Stellen Sie die Zeit ein. (▶Seite 4)
Über den Ohrhörer erfolgt keine Tonausgabe, bzw. der Ton ist schwer zu verstehen oder verraucht.	Stellen Sie sich, dass der Stecker fest eingesteckt wurde.Wischen Sie den Stecker sauber.
Die Aufnahme stoppt.	Möglicherweise wurde VAS (▶Seite 12) aktiviert.
„—“ erscheint anstelle des Aufnahmedatums.	Stellen Sie die Zeit ein. (▶Seite 4)
Die Wiedergabegeschwindigkeit ist zu schnell oder zu langsam.	Stellen Sie die Wiedergabegeschwindigkeit auf „normal“. (▶Seite 13)
„FULL“ wird eingeblendet.	Im Ordner befinden sich 99 Dateien.Die verbleibende Aufnahmezeit ist abgelaufen.- Löschen Sie nicht mehr benöttigte Dateien. (▶Seite 8, 9)
Keine Tonausgabe über den Laatsprecher.	Es erfolgt keine Tonausgabe, wenn Sie einen Kopfhörer angeschlossen haben.
Datei oder Ordner kann nicht gelöscht werden.	Die Datei ist gespeert. (▶Seite 10, 11)Der Ordner ist bereits leer.
Datei kann nicht verschiben werden.	Sie konnen keine Dateien in Ordner verschiben, die bereits 99 Dateien enthalten.Das Verschieben von Dateien aus dem A-D-Ordner in den Diktat-Ordner ist nicht möglich. (▶Seite 11)
Eine Aufzeichnung ist verschüssen.	Aufnahmen können verloren gehen, wenn auf das Gerät ein Stöß ausgeübt wird (es z. B. fallen gelassen wird) oder wenn sich die Batterie bzw. der Batteriefachdeckel während der Aufnahme losen.
Die verfügbare Aufnahmezeit erhöht sich nicht in dem Maße, wie Dateien gelöscht werden.	Dies kann passieren, wenn Dateien wiederholt aufgenommen und gelöscht werden. Entspperren Sie alle ihre Dateien, undlöschen Sie dann alle Ordner, um das Problem zu beseitigen.
Einstellen von Timer-Aufnahme/Wiedergabe ist nicht möglich.	Sie konnen die Timer für einen Zeitraum von 24 Stunden ab dem aktuellen Zeitpunkt einstellen.Stellen Sie die Zeit ein. (▶Seite 4)
Timer-Aufnahme/Wiedergabe faktioniert nicht.	Die Einstellungen und die Uhrzeit werden gelöscht, wenn die Batterie halten wird.
Gleichzeitiges Einstellen von Timer-Aufnahme/Wiedergabe ist nicht möglich.	•Wenn Sie beide Timer-Zeiten eingestellt haben, ist nur der zuletzt eingestellte Timer wirksam.
Timer-Aufnahme Funktioniert nicht.	•Sie können den Timer nicht einstellen, wenn nur noch weniger als eine Minute Aufnahmezeit verlieben ist.
Eine in anderen Geräten faktionierende Batterie kann nicht verwendet werden.	•Dieses Gerät erkennt die Batterie als „leer“, obwohl sie noch nicht ganz verbraucht ist. Dies dient zum Schutz der Uhrzeit- sowie der anderen gespeicherten Einstellungen.
Auswahl eines Ordners nicht möglich.	•Drücken Sie kurz die Taste [•FOLDER/ - MENU]. Sie wechseln in den Menümodus, wenn Sie die Taste mindestens 2 Sekunden lang gedrückt halten.
Der Ton klingt verzerrt.	•Wenn andere Töne als Stimmen aufgezeichnet werden, kann es bei der Wiedergabe zu dieser Erscheinung kommt.
RR-US361 RR-US360Voice Studio beginnnt nicht oder Funktioniert nicht richtig.	•Vergewissem Sie sich, dass die Anzeige „PC" auf der Anzeige diesen Gerätes leuchtet und diesen Gerät in Voice Studio als ein Laufwerk erfasst wird. Falls dies nicht der Fall ist, trennen Sie das USB-Kabel von diesen Gerät ab und schreiben es dann erneut an. •Der Anschluss Funktioniert möglicherweise nicht richtig, falls der Anschluss über eine USB-Buchse oder ein USB-Anschlusskabel erfolgt.

Technische Daten

Ausgangsleistung: 300 mW (max.)

Frequenzgang: 240 Hz bis 5.100 Hz (HQ-Modus)

230 Hz bis 3.400 Hz (FQ/SP-Modus)

Signalrauschabstand: 36 dB (HQ-Modus)

Anschlüsse:

Ausgangsbuchse; Kopfhörer: 3,5 mm, 0,5 mW, 16 Ω

Eingangsbuchse; Mikrofon: 3,5 mm, 0,56 mV Speisespannung

Lautsprecher: 28 mm, 8 Ω

Leistungsaufnahme: Gleichstrom, 3 V

2 Batterien vom Typ AAA (LR03, AM-4)

Abmessungen (B × H × T)

Max. Abmessungen; RR-US361 RR-US360 35,0×100,2×24,0 mm

Gehäuseabmessungen;

Masse: mit Batterien; ca. 62 g

Temperaturbereich für den Betrieb:

0 °C - 40 °C

Betriebsdauer der Batterie:

[Verwendung bei 25 °C auf einer flachen, stabilen Oberfläche]

Batterien	Modus	Wiedergabe	Aufnahme
Alkalische Panasonic- Batterien	HQ	ca. 9,5 Stunden*1 ca. 10 Stunden *2	ca. 14,5 Stunden*1 ca. 15 Stunden *2
	FQ/SP	ca. 11,5 Stunden*1 ca. 12 Stunden *2	ca. 19,5 Stunden*1 ca. 20 Stunden *2

※1: RR-US361

RR-QR160 RR-US360

• Je nach Betriebsbedingungen kann die Lebensdauer der Batterie auch geringer sein.

Hinweis:

• Alle technischen Daten können ohne vorherige Ankündigung geändert werden. Die Angaben für Masse und Abmessungen wurden gerundet.

Diagnostica

Autonomie des piles:

Medfoljande tillbehör

RR-US361

USB-kabel

Separat mikrofon (mono)

CD-ROM-skiva (Voice Studio)

CD-ROM-skiva (Dragon Naturally Speaking 7 Preferred)

RR-US360

USB-kabel

CD-ROM-skiva (Voice Studio)

Varning:

For RR-US361 daRRUS360

Verwenden Sie die abgeschirmten Schnittstellenkabel mit Ferritkern, wenn Sie an einen Computer anschließen.

So schalten Sie die Funktion aus:

Wählen Sie in Schritt 3 "OFF".

Mitgeliefertes Zubehör

RR-US361

USB-Kabel

Externes Mikrofon (monophon)

CD-ROM (Voice Studio)

Anschlusstyp: 3,5 mm Mono

Löschen
