RRUS590 - Ditafone PANASONIC - Manual de utilização gratuito

Tipo de produto	Gravador digital
Marca	Panasonic
Modelo	RRUS590
Dimensões (L × A × P)	40,4 mm × 110,6 mm × 16,8 mm
Peso	Aproximadamente 65 g com pilhas, 43 g sem pilhas
Alimentação	2 pilhas AAA LR03 (3,0 V CC)
Memória interna	2 GB
Formatos de gravação	MP3
Modos de gravação	XP (alta qualidade), LP (longa duração), SLP (super longa duração)
Taxas de bits suportadas (música)	8 a 320 kbps
Frequências de amostragem suportadas (música)	8 a 48 kHz
Microfone integrado	Zoom (mono), estéreo, sensibilidade ajustável
Entrada de microfone externo	Mini-ficha estéreo Ø 3,5 mm
Saída para fones de ouvido	Mini-ficha estéreo Ø 3,5 mm, 16 Ω, 3 mW máx.
Alto-falante integrado	Ø 20 mm, 8 Ω, 330 mW máx.
Interface USB	USB 2.0 Hi-Speed
Temperatura de operação	0 °C a 40 °C
Umidade de operação	20 % a 80 % (sem condensação)
Funções principais	Gravação, reprodução, pausa, VAS (ativação por voz), bloqueio, proteção de arquivos, segurança por senha, repetição A-B, controle de velocidade, redução de ruído (EQ)
Acessórios fornecidos	Cabo USB
Manutenção e limpeza	Pano macio e seco; não usar solventes
Segurança	Bloqueio, proteção por senha, função HOLD

Perguntas frequentes - RRUS590 PANASONIC

Como inserir as pilhas e que tipo usar?

Insira 2 pilhas alcalinas AAA LR03 respeitando a polaridade. Abra o compartimento, coloque as pilhas, feche. Use pilhas alcalinas recomendadas.

Qual é a autonomia das pilhas?

A autonomia varia conforme o modo: gravação estéreo XP ~23 h, mono SLP ~45 h; reprodução ~35 h. As durações são indicativas.

Como ajustar o relógio?

Ligue o aparelho. Se 'CLOCK' piscar, pressione [MENU/REPEAT], selecione 'CLOCK', depois ajuste ano, mês, dia, hora com +/- e confirme com ▶/■.

Quais são os modos de gravação disponíveis?

Três modos: XP (qualidade superior, 128 kbps), LP (longa duração, 64 kbps), SLP (super longa, 16 kbps em estéreo). Combine com mono/estéreo e sensibilidade do microfone.

Como proteger um arquivo contra exclusão?

Selecione a pasta, pare a reprodução. Pressione [MENU/REPEAT], escolha 'LOCK', selecione o arquivo, confirme. O arquivo está bloqueado. Para desbloquear, repita a operação com 'UNLOCK'.

Como transferir arquivos para um computador?

Conecte o aparelho através do cabo USB fornecido. O computador o reconhece como um disco removível. Abra a pasta A-D para copiar as gravações. Use a pasta MUSIC para arquivos MP3.

O que fazer se o aparelho exibir 'FULL'?

A pasta contém 99 arquivos ou a memória está cheia. Exclua arquivos desnecessários (via ERASE) ou formate o aparelho pelo menu. Atenção: a formatação apaga tudo.

Como usar a função VAS (gravação automática)?

Vá ao menu, selecione 'VAS', ative 'ON'. A gravação para após 3 segundos de silêncio e retoma ao som. Desative para gravações importantes.

Posso ouvir música MP3 neste gravador?

Sim, transfira arquivos MP3 para a pasta MUSIC (J). O aparelho lê até 999 arquivos. Os arquivos devem estar em subpastas de primeiro ou segundo nível. A reprodução é possível através dos fones de ouvido ou alto-falante.

Como limpar o aparelho?

Use um pano macio e seco. Se muito sujo, passe um pano úmido (água) e depois seco. Nunca use solventes (benzeno, álcool, etc.) que podem danificar o gabinete.

MANUAL DE UTILIZADOR RRUS590 PANASONIC

Manual de Instruções

Instruções de Operação

Instruções de Operação

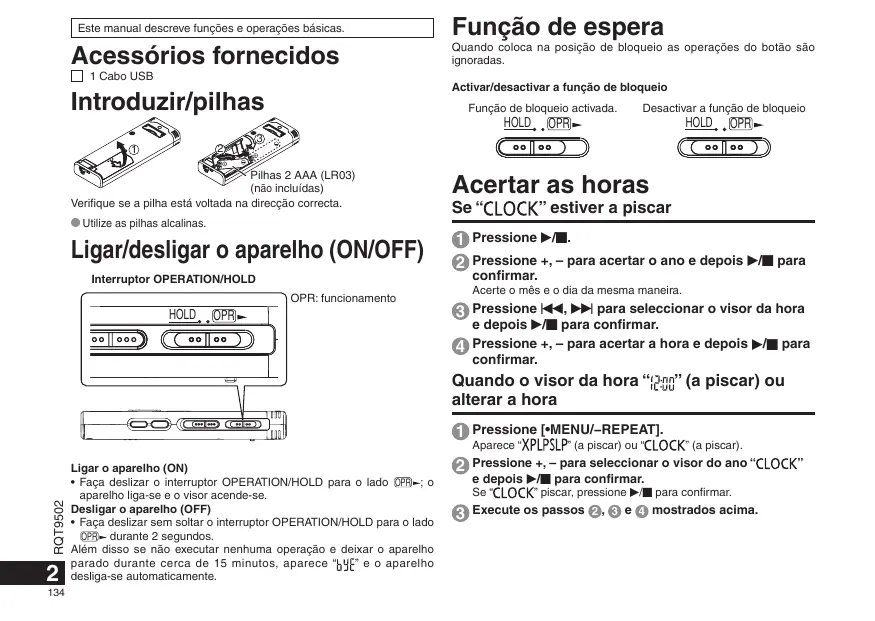

Acessórios fornecidos

1 Cabo USB

Introduzir pilhas

Pilhas 2 AAA (LR03)

(não incluídas)

Verifique se a pilha está voltada na direção correta.

Utilize pilhas alcalinas.

Ligar/desligar o aparelho (ON/OFF)

Ligar o aparelho (ON)

• Faça deslizar o interruptor OPERATION/HOLD para o lado ON; o aparelho liga-se e o visor acende-se.

Desligar o aparelho (OFF)

• Faça deslizar sem soltar o interruptor OPERATION/HOLD para o lado OFF durante 2 segundos.

Além disso, se não executar nenhuma operação e deixar o aparelho parado durante cerca de 15 minutos, aparece "u" e o aparelho desliga-se automaticamente.

Função de espera

Quando coloca na posição de bloqueio, as operações do botão são ignoradas.

Ativar/desativar a função de bloqueio

Função de bloqueio ativada.

Desativar a função de bloqueio

Acertar as horas

Se "CLOCK" estiver a piscar

1. Pressione ■ . Pressione +,- para acertar o ano e pressione para confirmar.

Acerte o mês e o dia da mesma maneira.

3. Pressione para selecionar o visor da hora e depois para confirmar. 4. Pressione + - para acertar a hora e depois pressione para confirmar.

Quando o visor da hora "i.i.n" (a piscar) ou alterar a hora

1. Pressione [ *MENU/-REPEAT]. Aparece "XPLPSLP" (a piscar) ou "CLOCK" (a piscar). Pressione + - para selecionar o visor do ano "CLOCK" e pressione para confirmar. Se "CLOCK" piscar, pressione para confirmar. 3. Execute os passos 2 e 4 mostrados acima.

Definições de gravação

Item de definição da gravação	Visor e conteudo da definição
Mode de gravação (→ direito)	Qualidade elevada	: XP : LP : SLP
	Gravação longa
Alternar entre Mono/Estéreo (→ páginha 4)	Mono	: MONO : ST
	Estéreo
Sensibilidade do microfone (→ páginha 5)	Alta	: MIC#1 : MIC#1 : MIC#1
	Normal
	Baixa
Microfone de zoom (→ páginha 5)	Microfone de zoom activado (ON)	: ZOOM : Microlote de zoom desactvado (OFF) : Não há visor
	Microfone de zoom desactvado (OFF)

O tempo total de gravação possível muda em função da combinação do modo de gravação e de estéreo/mono.

Mudar a posição de gravação

Posicao de gravacao	Definir o contentudo (visor) e situações
ZOOM	XP MICO MIC•1 ZOOM	Para lições, palestras, etc. (Gravar a voz da pessoa para onde está a apontar).
WIDE	XP ST MIC•1	Para reunições, etc. (Gravar a voz de mais do que uma pessoa).
MANUAL	XP MONO MIC•1 ZOOM	Para ditado, etc.

Pode mudar o modo de gravação (XP, LP, SLP) em todas as posições (→ direito).

Gravação

1 Empurre o interruptor da posição de gravação para selecionar uma posição.

Mude os itens quando necessário.

2 Selecione uma pasta para gravação.

Sempre que pressionar [FOLDER] muda de pasta. Selecione

"A|B|C|D" (A programação de fábrica é "A").

3 Pressione [REC/PAUSE] (A gravação começa).

Sempre que pressionar Pausa ↔ A gravação recomeça.

Parar: Pressione [STOP].

Como definir o modo de gravação (XP/LP/SLP)

1 Pressione [*MENU/-REPEAT]. Aparece "XPLPSLP" (a piscar). Pressione ⊣ para confirmar. Θ Pressione ▸▸▸ para selecionar entre "XP", "LP" e "SLP" e confirme.

Reprodução

Pressione ▸ (A reprodução começa).

Ajustar o volume

Aumentar o volume: Pressione +.

Diminuir o volume: Pressione -

Operações durante a reprodução

Saltar (Omitir): Pressione I.

Avanço/Retrocesso rápido (Procura):

Mantenha pressionado I.

Parar: Pressione ou [STOP].

PORTUGUÊS

Reprodução

Confirmar o tempo restante

Mantenha pressionado [FOLDER] durante 1 segundo ou mais durante a reprodução.

Aparece o tempo restante do ficheiro que está a ser reproduzido durante 3 segundos.

Ligue os auriculares estéreo (não incluídos).

Tipo de ficha: Minificha estéreo com um diâmetro de 3,5 mm

Controlar a evolução da gravação

Regular o volume:

Pode regular o volume pressionando + ou -, mas o nível de som da gravação não é afetado.

Durante a reprodução, o som é emitido pelo altifalante. Em locais barulhentos, a audição pode ser difícil de fazer através do altifalante. Se assim for, ligue uns auriculares estéreo (não incluídos).

• Quando liga os auriculares, desativa o altifalante incorporado.

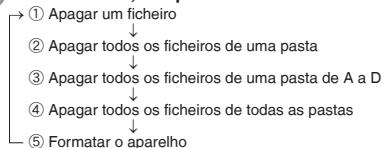

Apagar os ficheiros gravados

1. Pressione [ERASE] durante a reprodução ou com o aparelho parado. 2. Pressione ou para selecionar o ficheiro.

① a ④: Ficheiros protegidos e ficheiros que não podem ser reproduzidos neste aparelho não poderão ser apagados.

3. Pressione para confirmar.

4. Pressione |← ou ▶ para selecionar "[" e depois pressione ▶/■ para confirmar.

Quando acabar de apagar, aparece 一 _ 一 ^ 一

O apagamento pode demorar alguns segundos a terminar.

Bloquear os ficheiros gravados (Proteção de ficheiro)

1. Pressione [*MENU/-REPEAT]. Aparece "XPLPSLP" (a piscar). 2. Pressione + ou - para selecionar "LOCK" e depois para confirmar. 3. Pressione para selecionar o ficheiro.

4. Pressione para confirmar. 5. Pressione | ou ▶ para selecionar "n" e depois pressione ▶ para confirmar.

O bloqueio é ativado.

O bloqueio pode demorar alguns segundos a terminar.

Para cancelar o bloqueio:

Alterar as definições de gravação (Mono/Estéreo)

1. Pressione [*MENU/-REPEAT]. Aparece "XPLPSLP" (a piscar). Pressione + ou - para selecionar "MONO/ST" e depois ▶ para confirmar. 3. Pressione ▶ para selecionar "MONO" ou "ST" e depois ▶ para confirmar.

Alterar as definições de gravação (Sensibilidade do microfone)

1. Pressione [MENU-REPEAT]. Aparece "XPLPSLP" (a piscar). Pressione + ou - para selecionar "MIC" e depois ▶ para confirmar. Pressione ◀ ou ▶ para selecionar a sensibilidade do microfone e depois ▶ para confirmar. MIC: Baixa, MIC: Normal, MIC: Alta

Alterar as definições de gravação (Microfone de zoom)

1. Pressione [MENU-REPEAT]. Aparece "XPLPSLP" (a piscar). Pressione + ou - para selecionar "ZOOM" e depois ▶ para confirmar. Pressione ◀ ou ▶ para selecionar "ON" ou "OFF" e depois ▶ para confirmar.

Evitar gravações desnecessárias (VAS)

1. Pressione [MENU-REPEAT]. Aparece "XPLPSLP" (a piscar). Pressione + ou - para selecionar "VAS" e depois ▶ para confirmar. Pressione ◀ ou ▶ para selecionar "ON" e pressione ▶ para confirmar. Depois aparece o ícone VAS.

A gravação é interrompida para economizar energia. Se a função VAS estiver ativada e interromper a gravação, o indicador de gravação pisca.

Cancelar a função VAS:

Confirmar o tempo de gravação possível (restante)

1. Prima sem soltar [FOLDER] durante 1 segundo ou mais durante a gravação ou paragem.

O tempo de gravação restante aparece durante 3 segundos.

Definir a função de controlo da velocidade de reprodução

1 Prima [MENU/-REPEAT] durante a reprodução. Aparecem as indicações "E0" (a piscar) e "SPEED" (acesa). (Quando "√" está selecionado, só aparece "SPEED".) Pressione ▷ para selecionar "SPEED" e depois pressione para confirmar. Pressione para selecionar a velocidade de reprodução. Quando premir ▷, a velocidade de reprodução aumenta e a indicação (a piscar) move-se para a direita. Quando premir ◁, a velocidade de reprodução diminui e a indicação (a piscar) move-se para a esquerda. 4 Pressione ▷ para confirmar.

1 Prima [MENU/-REPEAT] durante a reprodução. Aparecem as indicações "20" (a piscar) e "SPEED" (acesa). 2 Pressione ▷ para confirmar. 3 Pressione |, para selecionar "un" e depois pressione para confirmar.

Uma vez definido, "..." aparece durante a reprodução.

Cancelar a redução do ruído (definição EQ):

Recuo ligeiro na reprodução

1 Pressione [MENU-REPEAT]. Aparece "XPLPSLP" (a piscar). 2 Pressione + ou - para selecionar "S" e depois ▷ para confirmar. 3 Pressione |◁ ou ▷| para selecionar "n" e pressione ▷ para confirmar.

Depois aparece "ABS"

Cancelar o recuo ligeiro na reprodução:

Sempre que premir sem soltar [MENU/REPEAT] durante 1 segundo ou mais, o estilo da reprodução muda pela ordem indicada a seguir.

Visor "ALL": Reproduz por ordem todos os ficheiros da pasta escolhida, desde o selecionado até ao último. Quando a reprodução terminar, o aparelho para. (A programação de fábrica é "ALL").

Visor "ALL": Reproduz repetidamente todos os ficheiros da pasta.

Sem visor: quando a reprodução de um ficheiro terminar, o aparelho para.

Visor "": Reproduz um ficheiro repetidamente.

• Selecione uma das definições acima e pressione para iniciar a reprodução.

Reprodução com repetição de A-B

1 Prima sem soltar [•MENU/−REPEAT] durante 1 segundo ou mais durante a reprodução.

O ponto de início (A) fica definido e aparecem A-B (a piscar) e O'' (aceso).

Pressione [MENU-REPEAT] no ponto de fim (B). O visor muda para "A-B" (aceso) e a reprodução repetitiva começa.

Cancelar a repetição de A-B:

Prima sem soltar [MENU/−REPEAT] durante 1 segundo ou mais, ou prima ▶▶▶ durante a reprodução ou com o aparelho parado.

Funções de segurança

Se se esquecer da palavra-passe, não pode reproduzir os ficheiros das pastas A a D. Escreva-a na secção MEMO (→ debaixo de) para não a esquecer.

Programar a palavra-passe (núcleo de 4 dígitos)

1 Pressione [MENU-REPEAT]. Aparece "XPLPSLP" (a piscar). Pressione + - para selecionar "量" e pressione para confirmar. Pressione |, | para selecionar "un" e pressione para confirmar. Entre no visor de introdução da palavra-passe. 4 Pressione + - para selecionar um número e pressione para confirmar.

Mova-se para o dígito seguinte e selecione um número. Repita a operação até ao 4º dígito.

(Pode selecionar um dígito com |<, >|.)

A palavra-passe é determinada quando acabar de digitar o 4º dígito.

Depois aparece "S".

MEMO

Palavra-passe

Se tiver programado uma palavra-passe e pressionar ▸ / ▸ para reproduzir um ficheiro, aparece o visor de introdução da palavra-passe (→ página 7).

Cancelar o bloqueio de segurança:

Autenticar a palavra-passe

Execute o passo 4 da página 6. (Introduzir a palavra-passe.)

Quando a palavra-passe coincide

• O bloqueio de segurança é temporariamente desativado e pode reproduzir o ficheiro de áudio. (Pisca durante o cancelamento temporário.) No caso A, o bloqueio de segurança volta a ser ativado

• Se não utilizar o aparelho durante mais de cerca de 15 minutos e a alimentação se desligar enquanto o aparelho está parado (→ página 2)
• Quando o aparelho está desligado durante mais de 15 minutos.

- Quando a palavra-passe está errada

• O aparelho emite um sinal sonoro, aparece "P R S [x_r] ^ {出}" e volta a aparecer o visor de introdução da palavra-passe. Se introduzir uma palavra-passe incorreta 5 vezes seguidas, o aparelho deixa de aceitar a introdução da palavra-passe. Se assim for, aceite, volte a introduzir a palavra-passe no caso A (→ acima).

Se se esquecer da palavra-passe

Para inicializar a palavra-passe, apague todos os ficheiros.

① Desative todas as proteções definidas para os ficheiros das pastas A a D (⇒ página 4). ② Apague todos os ficheiros das pastas A a D (→ página 4). ③ Selecione "1FF" no passo ③ de Programar a palavra-passe (número de 4 dígitos) e pressione ▸ para confirmar (→ página 6).

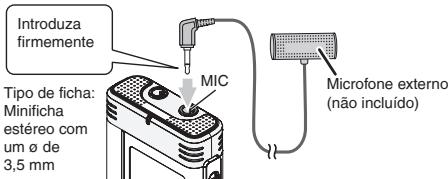

Gravar utilizando um microfone externo

① Gravar o som (→ página 3). - Se o nível da gravação estiver demasiado alto ou baixo, ajuste a sensibilidade do microfone (→ página 5).

Cancelar o sinal sonoro de funcionamento

1 Pressione [MENU-REPEAT]. Aparece "XPLPSL" (a piscar). Pressione ^+ -para selecionar 一 ^ 一 earetheposit para confirmar. 3 Pressione para selecionar "FF" e pressione para confirmar.

Ligar o aparelho a um computador

1. Ligue o cabo USB ao aparelho.
2. Ligue o cabo USB ao computador.
3. Não utilize nenhum cabo de ligação USB a não ser o fornecido.

Quando o computador reconhecer o aparelho, aparece "P" no ecrã.

Utilize o cabo USB fornecido.

Não utilize o cabo fornecido a outros aparelhos.

Aviso: Para fazer a ligação ao computador, utilize apenas o cabo USB com núcleo de ferrite fornecido.

Para reduzir o risco de interferências de rádio provocadas pelos cabos dos auscultadores, auriculares ou do microfone, utilize os acessórios adequados, com um cabo de comprimento inferior a 3 m.

Se o computador não reconhecer o aparelho.

Se aparecer "PNC", introduza a palavra-passe (ver à esquerda).

Se aparecer "O''O''...O''", desligue o aparelho do computador, substitua as pilhas e volte a ligar o aparelho ao computador.

• Mesmo ligando o aparelho ao computador sem a pilha ou com uma pilha descarregada, o computador pode não conseguir reconhecer o aparelho.

Ligar o aparelho a um computador

Requisitos do Sistema (SO)

Windows 2000 (SP4), Windows XP (SP2, SP3), Windows Vista (SP1) (a partir de maio de 2009)

• Consulte a direita 9 para mais informações sobre os requisitos do sistema.

Remover o cabo USB

Clique duas vezes no ícone (Windows 2000/Windows XP: [ ], Windows Vista: [ ]) na bandeja de tarefas na parte inferior do ecrã do computador e siga as instruções que aparecem no ecrã para remover o cabo USB. (Dependendo das definições do SO, o ícone pode não aparecer.)

Depois de remover o cabo, o aparelho desliga-se.

Função de armazenamento em massa USB

Este aparelho funciona como uma memória USB e é reconhecido como um dispositivo de armazenamento externo do computador.

Os ficheiros de dados do computador podem ser transferidos e guardados neste aparelho.

• Quando o aparelho está ligado ao computador, este último pode não iniciar (reiniciar). Recomenda-se que desligue o cabo USB do aparelho quando iniciar (reiniciar) o computador.
• Quando o aparelho está ligado ao computador, se iniciar (reiniciar) o computador ou se este último entrar em modo de espera, o computador pode não reconhecer o aparelho. Desligue o aparelho e volte a ligá-lo ao computador ou volte a ligar o aparelho depois de ter reiniciado o computador.
• Não é possível garantir o funcionamento se estiverem ligados dois ou mais equipamentos USB a 1 computador ou se utilizar um hub USB ou uma extensão de cabo.
• Consulte o manual de instruções do computador.

Requisitos do Sistema

Computador	Máquinas compatíveis com IBM PC/AT
SO	• Windows 2000 Professional SP4 • Windows® XP Home Edition/Professional e SP2, SP3 • Windows Vista® Home Basic/Home Premium/Business/Ultimate e SP1
Interface	Porta USB (Não é possivel garantir o Functionamento se utilizearmuhub ou cabo de extensions USB.)
* Alguns PC não podem ser realizados mesmo que respeitem os requisitos doSYSTEMLECTIONADO neste documento. • O funcionalmente é garantido num SO compatível. • O funcionalmente não é garantido num SOactualizzato. • Não compativel com ambiente multi-arruñante. • O funcionalmente não é garantido nos computadores construidos em casa. • O funcionalmente não é garantido em computadores de 64 bits. • quando utilizes or Windows Media® Player, o computador tem de respeitarous requisitos de systemod Windows Media® Player. Para informações sobre o Windows Media® Player consulta a Microsoft Corporation. • Microsoft, Windows, Windows Media e Windows Vista são marças comerciais oumarcas registadas da Microsoft Corporation nos E.U.A. e noutros paises. • Tecnologia de codificação de audiomPEG Layer-3 licenciada pelafFraunhofer IIS e Thomson multimedia. • IBM ePC/AT são MARCAS registadas da International Business Machines Corporation dos EU.A. • Os outros nomes de sistemas e produits que aparecem nestedecco Documento são, de uma forma geral, respectivamente MARCAScomerciais oumarcas registadas dasEmpresa que os desenvolveram.Note que as MARCASTM e® não aparecemnestodecco Documento. • Dependendo do ambiente do computador, pode ocorr falhasno Functionamento (por exemplo, não poder'utilizar osdados deláudio gravados no aparvelho, etc.). A Panasonic e os distribuidoresPanasonic não se responsabilizam pegaridas dos dados de audiouou或其他 danos directos ou indirectos, excepto nos casos delnegligência intencional ouflagrante. • Este Modelo não é compatível com os gravadores de IC de formato TRC/ADPCMfabricados pela Panasonic. Da mesma forma, os ficheiros gravados neatúria nãopodem ser reproduzidos nos gravadores de ICprogramming com alegoriauseutilizando o software Voice Editing fornecido com este tipo de gravadores de IC. • Pode transferir, para o PC, os conteudos gravados�新e atalre semutilizarsoftware dedicado. O software (Voice Editing). não é fornecido com aparelho.

Manutenção

Limpe o aparelho com um pano seco macio.

Se o aparelho estiver muito sujo, limpe-o com um pano humedecido em água, bem torcido, e depois seque-o com um pano seco. - Não utilize solventes, incluindo benzina, diluente, álcool, detergente para cozinha, um pano de limpeza impregnado com um produto químico, etc. Se o fizer, pode deformar a caixa exterior ou danificar o revestimento.

• Não aqueça nem queime as pilhas.
• Queira-se a pilha num automóvel estacionado ao sol durante muito tempo com as portas e as janelas fechadas.
• Guarde a pilha AAA (LR03) longe do alcance das crianças, para evitar que a possam engolir.

Durante a utilização, este produto pode receber interferências de rádio provocadas por telemóveis. Se as interferências forem significativas, afaste o aparelho do telemóvel.

AVISO

A pilha pode explodir se for substituída incorretamente. Substitua-a apenas por uma igual ou de tipo equivalente recomendada pelo fabricante. Deite fora as pilhas de acordo com as instruções do fabricante.

Uma pressão excessiva do som dos auriculares e auscultadores pode provocar a perda de audição.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias.

Estes símbolos nos produtos, embalagens e documentos significam que os produtos elétricos e eletrónicos usados não podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislação Nacional e com as Diretivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correta deste produto ajudará a poupar recursos valiosos e a evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorreto de resíduos.

Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislação nacional, poderão ser aplicadas multas caso seja feita a eliminação incorreta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eletrónicos, por favor, contacte o seu distribuidor ou produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos apenas na União Europeia. Se pretender eliminar este produto, contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correto.

Nota para os símbolos de baterias (dos exemplos de símbolos):

Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de proceder conforme o método estabelecido na Diretiva referente aos produtos químicos utilizados.

Certifique-se de que a bateria está corretamente orientada.

Use suportes de bateria.
