MANUAL DE UTILIZADOR KR1102K BLACK & DECKER

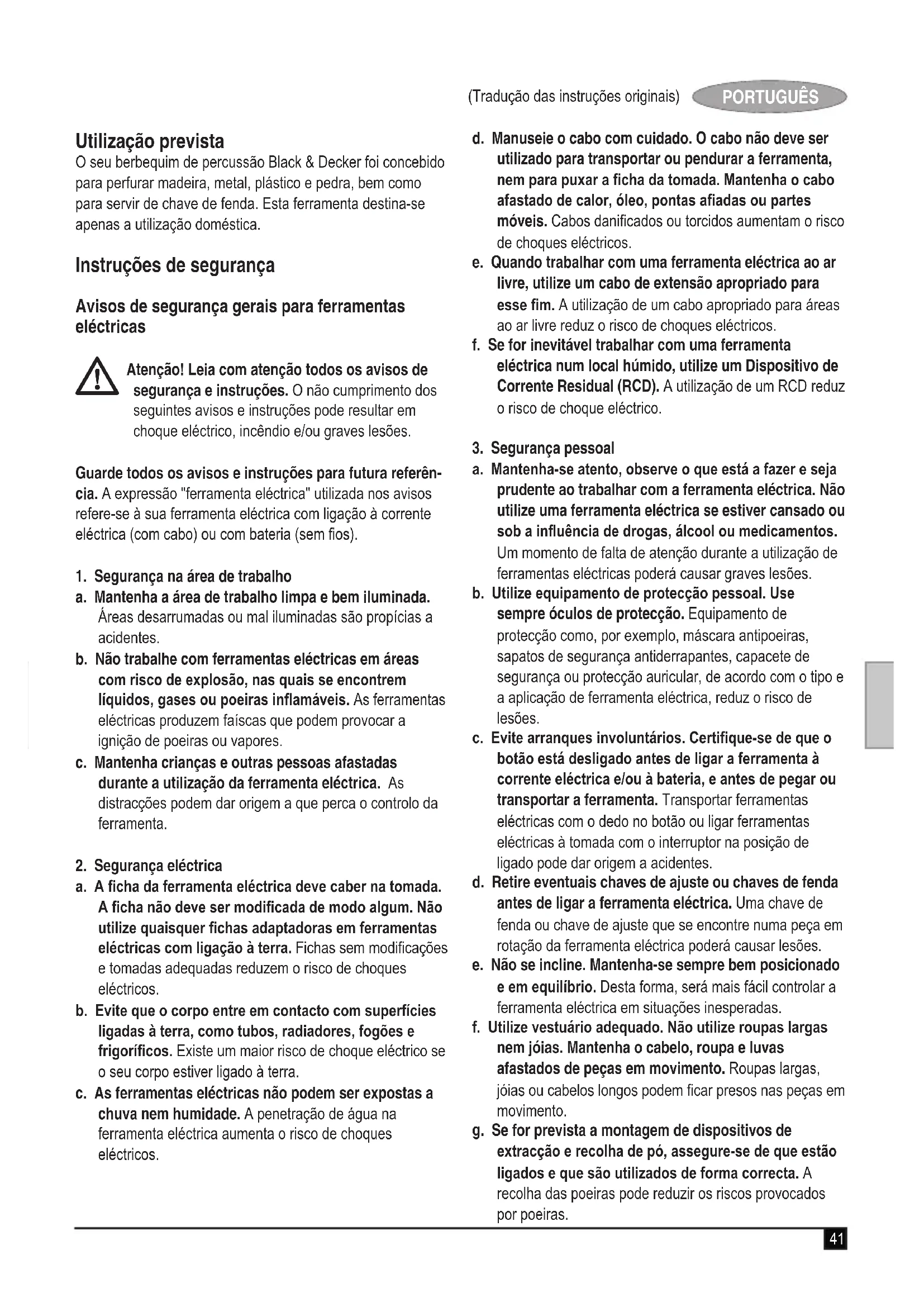

Atenção! Leia com atenção todos os avisos de segurança e instruções. O não cumprimento dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos e instruções para futura referên- cia. A expressão "ferramenta eléctrica" utilizada nos avisos refere-se à sua ferramenta eléctrica com ligação à corrente eléctrica (com cabo) ou com bateria (sem os).

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou mal iluminadas são propícias a acidentes. b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inamáveis. As ferramentas eléctricas produzem faíscas que podem provocar a ignição de poeiras ou vapores. c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. As distracções podem dar origem a que perca o controlo da ferramenta.

2. Segurança eléctrica

a. A cha da ferramenta eléctrica deve caber na tomada. A cha não deve ser modicada de modo algum. Não utilize quaisquer chas adaptadoras em ferramentas eléctricas com ligação à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigorícos. Existe um maior risco de choque eléctrico se o seu corpo estiver ligado à terra. c. As ferramentas eléctricas não podem ser expostas a chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d. Manuseie o cabo com cuidado. O cabo não deve ser utilizado para transportar ou pendurar a ferramenta, nem para puxar a cha da tomada. Mantenha o cabo afastado de calor, óleo, pontas aadas ou partes móveis. Cabos danicados ou torcidos aumentam o risco de choques eléctricos. e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize um cabo de extensão apropriado para esse m. A utilização de um cabo apropriado para áreas ao ar livre reduz o risco de choques eléctricos. f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um Dispositivo de Corrente Residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente ao trabalhar com a ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob a inuência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de ferramentas eléctricas poderá causar graves lesões. b. Utilize equipamento de protecção pessoal. Use sempre óculos de protecção. Equipamento de protecção como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e a aplicação de ferramenta eléctrica, reduz o risco de lesões. c. Evite arranques involuntários. Certique-se de que o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou à bateria, e antes de pegar ou transportar a ferramenta. Transportar ferramentas eléctricas com o dedo no botão ou ligar ferramentas eléctricas à tomada com o interruptor na posição de ligado pode dar origem a acidentes. d. Retire eventuais chaves de ajuste ou chaves de fenda antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa peça em rotação da ferramenta eléctrica poderá causar lesões. e. Não se incline. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f. Utilize vestuário adequado. Não utilize roupas largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas, jóias ou cabelos longos podem car presos nas peças em movimento. g. Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A recolha das poeiras pode reduzir os riscos provocados por poeiras.42 (Tradução das instruções originais) PORTUGUÊS

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica adequada para o trabalho pretendido. A ferramenta eléctrica correcta realizará o trabalho de forma melhor e mais segura, com a potência com que foi concebida. b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada com o interruptor é perigosa e terá de ser reparada. c. Desligue a cha da tomada e/ou a bateria da tomada antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de prevenção de segurança reduzem o risco de ligação inadvertida da ferramenta eléctrica. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualicadas. e. Efectue a manutenção das ferramentas eléctricas. Verique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. As peças danicadas devem ser reparadas antes da utilização da ferramenta eléctrica. Muitos acidentes têm como causa uma manutenção insuciente das ferramentas eléctricas. f. Mantenha as ferramentas de corte sempre aadas e limpas. As ferramentas de corte com a manutenção adequada e as extremidades aadas bloqueiam com menos frequência e são mais fáceis de controlar. g. Utilize a ferramenta eléctrica, acessórios e peças de ferramenta de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para ns diferentes dos previstos pode resultar em situações perigosas.

a. A sua ferramenta eléctrica só deverá ser reparada por pessoal qualicado, utilizando apenas peças sobressalentes originais. Isso garante a manutenção da segurança da ferramenta eléctrica. Avisos de segurança adicionais para ferramentas eléctricas

Atenção! Avisos de segurança adicionais para berbequins e berbequins de percussão u Utilize protecção auditiva com berbequins de percussão. A exposição a ruídos pode causar perdas auditivas. u Utilize o punho auxiliar fornecido com a ferramenta. A perda de controlo pode provocar ferimentos. u Segure a ferramenta eléctrica pelas áreas isoladas quando executar uma operação em que o acessório de corte possa entrar em contacto com a cablagem oculta ou o seu próprio cabo. Cortar um acessório em contacto com um cabo "electricado" poderá expor peças metálicas do sistema eléctrico da ferramenta e provocar um choque eléctrico ao operador u Nunca utilize um acessório de biselagem no modo rotativo. O acessório irá bloquear o material e fazer rodar a broca. u Utilize grampos ou outro meio para xar e apoiar a peça numa plataforma estável. Se xar a peça com a mão ou contra o corpo, a peça ca instável e pode dar origem à perda de controlo. u Antes de perfurar paredes, tectos ou chãos, verique a localização de cablagem e tubos. u Evite tocar na ponta de uma broca logo após a per- furação, uma vez que esta poderá estar quente. u A utilização prevista para este aparelho está descrita no manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com esta fer- ramenta que não se inclua no presente manual de instruções poderá representar um risco de ferimentos e/ ou danos materiais. Segurança de terceiros u Este aparelho não deve ser utilizado por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização do aparel- ho por uma pessoa responsável pela sua segurança. u As crianças deverão ser vigiadas para que não mexam no aparelho. Riscos residuais. Podem surgir riscos residuais adicionais durante a utilização da ferramenta que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação dos regulamentos de segurança rele- vantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem: u ferimentos causados pelo contacto com peças em rotação/movimento. u ferimentos causados durante a troca de peças, lâminas ou acessórios.43 (Tradução das instruções originais) PORTUGUÊS u ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta por períodos prolongados, faça intervalos regulares. u Diminuição da audição. u Os problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF). Vibração Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela norma EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição. Atenção! O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor de- clarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado. Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela norma 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade prossional, deve ser consid- erada uma estimativa de exposição de vibração, as actuais condições de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento. Rótulos na ferramenta A ferramenta apresenta os seguintes pictogramas:

Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções. Segurança eléctrica

Esta ferramenta tem um isolamento duplo e, por isso, não é necessário um o de terra. Verique sempre se a fonte de alimentação corresponde à tensão indicada na placa de especicações. u Se o cabo de alimentação estiver danicado, terá de ser substituído pelo fabricante ou por um centro de assistên- cia autorizado Black & Decker para evitar acidentes. Funções Esta ferramenta inclui algumas ou todas as seguintes características.

1. Interruptor de velocidade variável

2. Botão de bloqueio

3. Interruptor de controlo de velocidade variável

4. Interruptor para a frente/para trás

5. Selector de duas posições

6. Selector de modo de perfuração

Montagem Atenção! Antes da montagem, certique-se de que a fer- ramenta está desligada e que não está ligada à corrente eléctrica. Ajustar o punho lateral e o batente de profundidade (g. A) u Rode o manípulo no sentido oposto aos ponteiros do relógio até conseguir fazer deslizar o punho lateral (9) para a frente da ferramenta. u Rode o punho lateral para a posição pretendida. u Introduza o batente de profundidade (8) no orifício de inserção, tal como mostrado. u Ajuste a profundidade de perfuração, conforme descrito abaixo. u Aperte o punho lateral, rodando o manípulo no sentido dos ponteiros do relógio. Ajustar a profundidade de perfuração (g. A) u Desaparafuse o punho lateral (9) rodando o manípulo no sentido oposto aos ponteiros do relógio. u Ajuste o batente de profundidade (8) para a posição pretendida. A profundidade de perfuração máxima é igual à distância entre a ponta da broca e a parte da frente do batente de profundidade. u Aperte o punho lateral, rodando o manípulo no sentido dos ponteiros do relógio. Fixar um acessório (g. B - D) Mandril sem chave com bloqueio do eixo (se fornecido) (g. B) u Abra o mandril (7) rodando a manga (11) no sentido oposto aos ponteiros do relógio. u Coloque o veio de pontas (12) no mandril. u Aperte o mandril rodando a manga no sentido dos pontei- ros do relógio.44 (Tradução das instruções originais) PORTUGUÊS Mandril sem chave (se fornecido) (g. C) u Abra o mandril rodando a parte da frente (13) com uma mão enquanto segura na parte de trás (14) com a outra. u Coloque o veio de pontas (12) no mandril e aperte rme- mente o mandril. Mandril com chave (se fornecido) (g. D) u Abra o mandril rodando a manga (15) no sentido oposto aos ponteiros do relógio. u Coloque o veio de pontas (12) no mandril. u Coloque a chave do mandril (16) em cada orifício (17) no lado do mandril e rode no sentido dos ponteiros do relógio até car apertada. Remover e voltar a colocar o mandril (g. E) u Abra o mandril o mais possível. u Remova o parafuso de retenção do mandril, localizado no mandril, rodando-o no sentido dos ponteiros do relógio utilizando a chave de fendas. u Aperte a chave Allen no mandril e martele-a com um martelo, tal como mostrado. u Retire a chave Allen. u Retire o mandril, rodando-o no sentido oposto aos pontei- ros do relógio. u Para voltar a colocar o mandril, aparafuse-o no eixo e xe-o com o parafuso de retenção do mandril. Utilização Atenção! Deixe a ferramenta funcionar ao seu próprio ritmo. Não a sobrecarregue. Atenção! Antes de perfurar paredes, tectos ou chãos, veri- que a localização de cablagem e tubos. Seleccionar o modo de perfuração u Para perfurar pedra e betão, coloque o selector de modo de perfuração (6) na

posição u Para perfurar aço, madeira e plástico, coloque o selector do modo de funcionamento (6) na

posição. Selector de duas posições (g. A) u Para perfurar aço e para aparafusar, rode o selector de duas posições (5) para a posição 1, alinhando a seta (10) com o número 1 (1ª posição). u Para perfurar outros materiais diferentes do aço, rode o selector de duas posições (5) para a posição 2, alinhando a seta (10)com o número 2 (2ª posição). Seleccionar a direcção de rotação Para perfuração e para apertar parafusos, utilize a rotação para a frente (no sentido dos ponteiros do relógio). Para desa- parafusar ou remover uma broca encravada, utilize a rotação para trás (no sentido contrário ao dos ponteiros do relógio). u Para seleccionar a rotação para a frente, empurre a patilha para a frente/para trás (4) para a posição da esquerda. u Para seleccionar a rotação para trás, pressione a patilha para a frente/para trás para a direita. Atenção! Nunca mude a direcção de rotação enquanto o motor estiver a funcionar. Ligar e desligar u Para ligar a ferramenta, prima o interruptor de velocidade variável (1). A velocidade da ferramenta depende de como pressiona o interruptor. Se a ferramenta tiver um interrup- tor de controlo de velocidade variável (3), dena-o para a gama de velocidades pretendida. Em regra geral, utilize velocidades baixas para brocas de diâmetros superiores e velocidades altas para brocas de diâmetros inferiores. u Para um funcionamento contínuo, prima o botão de bloqueio (2) e solte o interruptor de velocidade variável. Esta opção só está disponível em velocidade máxima ou em qualquer velocidade predenida através do interruptor de controlo de velocidade variável (3). Esta opção não funciona na rotação para trás. u Para desligar a ferramenta, solte o interruptor de veloci- dade variável. Para desligar a ferramenta quando estiver a executar uma operação contínua, prima o interruptor de velocidade variável mais uma vez e solte-o. Acessórios O desempenho da ferramenta depende do acessório utilizado. Os acessórios Black & Decker e Piranha são concebidos seg- undo normas de elevada qualidade e desenvolvidos de modo a melhorar o desempenho da sua ferramenta. Ao utilizar estes acessórios, obterá o melhor desempenho da sua ferramenta. Manutenção O seu aparelho/ferramenta Black & Decker com/sem os foi concebido para funcionar durante um longo período de tempo com uma manutenção mínima. Um funcionamento contínuo e satisfatório depende de uma manutenção adequada e da limpeza regular da ferramenta. Atenção! Antes de proceder a qualquer acção de ma- nutenção em ferramentas eléctricas com cabo/sem os: u Desligue o aparelho/ferramenta e retire a respectiva cha da tomada. u Ou desligue e remova a bateria do aparelho/ferramenta caso o aparelho/ferramenta tenha uma bateria individual. u Ou deixe a bateria descarregar completamente se estiver incorporada e, em seguida, desligue-a. u Desligue o carregador antes de o limpar. O seu carrega- dor não necessita de manutenção para além da limpeza regular.45 (Tradução das instruções originais) PORTUGUÊS u Limpe regularmente as aberturas de ventilação do aparelho/ferramenta/carregador com uma escova suave ou um pano seco. u Limpe regularmente o compartimento do motor com um pano húmido. Não utilize nenhum produto de limpeza abrasivo ou a base de solvente. u Abra o mandril regularmente e bata no mesmo para remover qualquer vestígio de pó do seu interior (quando colocado). Substituição da cha de alimentação (apenas Reino Unido e Irlanda) Se for necessário encaixar uma nova cha de alimentação: u Elimine com segurança a cha antiga. u Ligue o cabo castanho ao terminal electricado na nova cha. u Ligue o cabo azul ao terminal neutro. Atenção! Não é necessário efectuar qualquer ligação ao terminal de terra. Siga as instruções de montagem fornecidas com chas de boa qualidade. Fusível recomendado: 5 A. Protecção do ambiente

Recolha separada. Este produto não pode ser eliminado juntamente com os resíduos domésticos normais. Se, em algum momento, for necessário substituir este produto Black & Decker ou se este deixar de ter utilidade, não elimine o produto num caixote do lixo. Este produto pode ser sepa- rado para reciclagem.

A recolha separada de produtos e embalagens usados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e reduz a procura de matérias-primas. A legislação local poderá prever a recolha separada de produtos domésticos eléctricos, seja em lixeiras municipais ou através do revendedor quando adquire um produto novo. A Black & Decker dispõe de instalações para recolha e reciclagem de produtos Black & Decker quando estes atingem o m da vida útil. Para usufruir deste serviço, devolva o produto em qualquer agente de reparação autorizado, que os recolherá em seu nome. Pode vericar a localização do agente de reparação autori- zado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, está disponível na Internet uma lista de agentes de reparação autorizados Black & Decker, com os contactos e detalhes completos do serviço pós-venda, no endereço: www.2helpU.com Dados técnicos KR7532 (Tipo 1) KR8542 (Tipo 1) Tensão de entrada V

Potência utilizada W

0-1100 / 0-3100 0-1100 / 0-3100 Níveis de percussão min.

0-18,700 / 0-52,700 0-18,700 / 0-52,700 Capacidade máx. de perfuração Betão mm

2,5 2,6 KR911 (Tipo 1) KR1102 (Tipo 1) Tensão de entrada V

Potência utilizada W

0-1100 / 0-3100 0-1100 / 0-3200 Níveis de percussão min.

0-18,700 / 0-52,700 0-18,700 / 0-54,400 Capacidade máx. de perfuração Betão mm

2,6 2,8 Nível de pressão acústica de acordo com EN 60745: Pressão acústica (L

) 100 dB(A), imprecisão (K) 3 dB(A) Potência acústica (L

) 111 dB(A), imprecisão (K) 3 dB(A)46 (Tradução das instruções originais) PORTUGUÊS Valores totais de vibração (soma de vectores triax) de acordo com EN 60745:Perfurar com percussão em betão (ah, ID) 13,5 m/s , imprecisão (K) 1,5 m/s Perfurar em metal (a h, D ) 4,3 m/s , imprecisão (K) 1,5 m/s

Declaração de conformidade CE

KR7532, KR8542, KR911, KR1102 A Black & Decker declara que os produtos descritos em "dados técnicos" estão em conformidade com as seguintes normas: 2006/42/CE, EN 60745-1, EN 60745-2-1 Para obter mais informações, contacte a Black & Decker no endereço indicado ou consulte a parte posterior do manual. O signatário é responsável pela compilação do cheiro téc- nico e efectua esta declaração em nome da Black & Decker.

Kevin Hewitt Vice-Presidente, Engenharia Global Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Reino Unido 18/02/2011 Garantia A Black & Decker cona na qualidade dos seus produtos e oferece uma garantia excelente. Esta declaração de garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos territórios dos Estados Membros da União Europeia e da Associação Europeia de Comércio Livre. Se um produto Black & Decker avariar devido a defeitos de material, fabrico ou não conformidade, num período de 24 meses após a data da compra, a Black & Decker garante a substituição das peças defeituosas, a reparação de produtos sujeitos a um desgaste aceitável ou a substituição dos mesmos para garantir o mínimo de inconvenientes ao cliente, excepto se: u o produto tiver sido utilizado para ns comerciais, pros- sionais ou de aluguer; u o produto tiver sido submetido a utilização indevida ou negligência; u o produto tiver sido danicado por objectos ou substân- cias estranhos, bem como acidentes; u tiverem sido tentadas reparações por pessoas que não sejam agentes de reparação autorizados ou técnicos de manutenção da Black & Decker. Para accionar a garantia, terá de apresentar comprovativos de compra ao vendedor ou a um agente de reparação autori- zado. Pode vericar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, está disponível na Internet uma lista de agentes de reparação autorizados Black & Decker, com os contactos e detalhes completos do serviço pós-venda, no endereço: www.2helpU.com Visite o nosso website www.blackanddecker.pt para registar o novo produto Black & Decker e manter-se actualizado relativamente a novos produtos e ofertas especiais. Pode encontrar mais informações sobre a marca Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.pt47 (Översättning av originalanvisningarna) SVENSKA Användningsområde Denna slagborrmaskin från Black & Decker är avsedd för bor- rning i trä, metall, plast och murverk, samt för skruvdragning. Verktyget är endast avsett som konsumentverktyg. Säkerhetsföreskrifter Allmänna säkerhetsanvisningar för elverktyg
