MANUAL DE UTILIZADOR BDGDC18 BLACK & DECKER

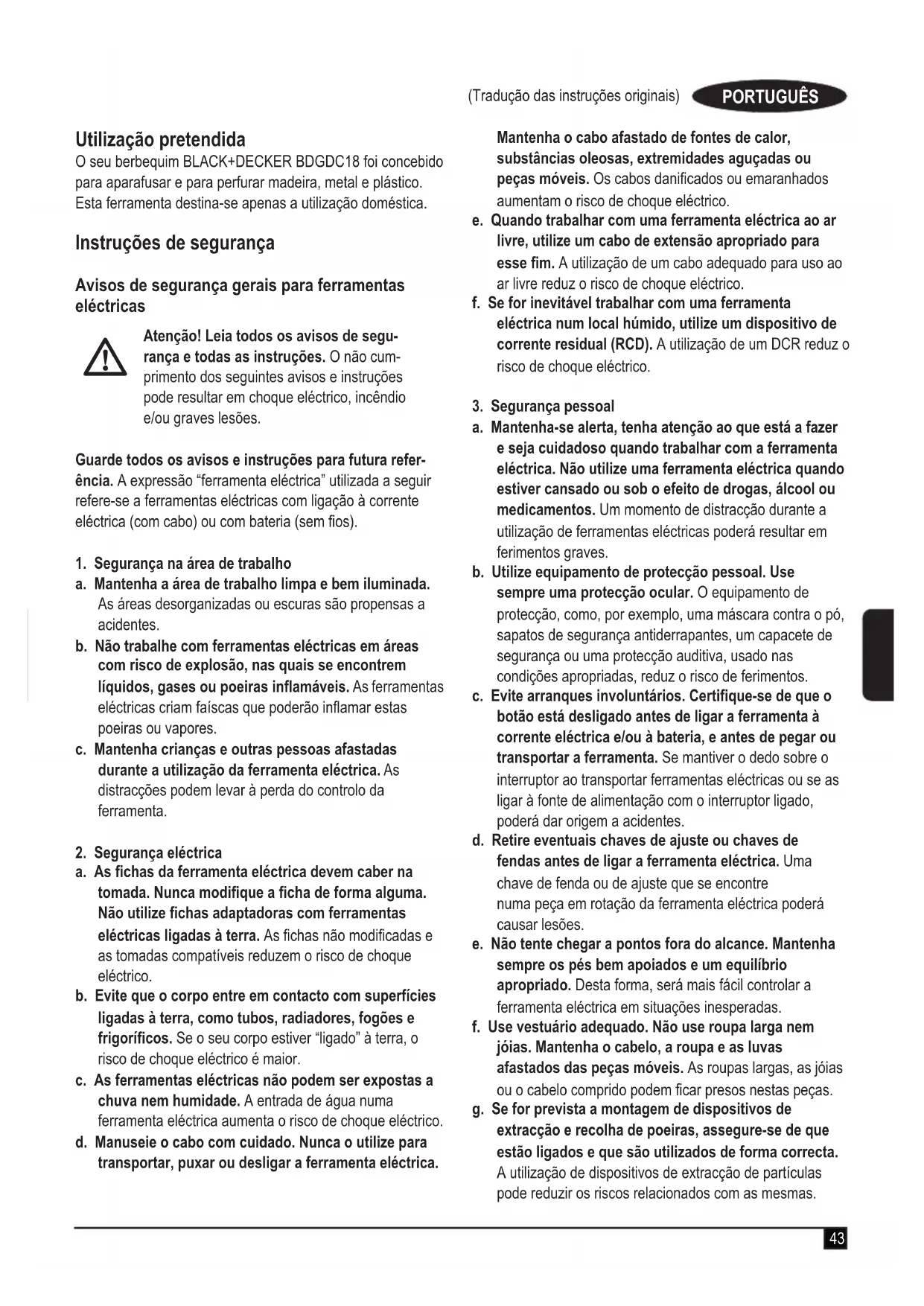

Atenção! Leia todos os avisos de segu- rança e todas as instruções. O não cum- primento dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos e instruções para futura refer- ência. A expressão “ferramenta eléctrica” utilizada a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou com bateria (sem os).

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes. b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inamáveis. As ferramentas eléctricas criam faíscas que poderão inamar estas poeiras ou vapores. c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. As distracções podem levar à perda do controlo da ferramenta.

2. Segurança eléctrica

a. As chas da ferramenta eléctrica devem caber na tomada. Nunca modique a cha de forma alguma. Não utilize chas adaptadoras com ferramentas eléctricas ligadas à terra. As chas não modicadas e as tomadas compatíveis reduzem o risco de choque eléctrico. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigorícos. Se o seu corpo estiver “ligado” à terra, o risco de choque eléctrico é maior. c. As ferramentas eléctricas não podem ser expostas a chuva nem humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d. Manuseie o cabo com cuidado. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades aguçadas ou peças móveis. Os cabos danicados ou emaranhados aumentam o risco de choque eléctrico. e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize um cabo de extensão apropriado para esse m. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico. f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um dispositivo de corrente residual (RCD). A utilização de um DCR reduz o risco de choque eléctrico.

3. Segurança pessoal

a. Mantenha-se alerta, tenha atenção ao que está a fazer e seja cuidadoso quando trabalhar com a ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves. b. Utilize equipamento de protecção pessoal. Use sempre uma protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos. c. Evite arranques involuntários. Certique-se de que o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou à bateria, e antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá dar origem a acidentes. d. Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste que se encontre numa peça em rotação da ferramenta eléctrica poderá causar lesões. e. Não tente chegar a pontos fora do alcance. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f. Use vestuário adequado. Não use roupa larga nem jóias. Mantenha o cabelo, a roupa e as luvas afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem car presos nestas peças. g. Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.44 (Tradução das instruções originais) PORTUGUÊS

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eciente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida. b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada. c. Desligue a cha da tomada e/ou a bateria da ferramenta eléctrica antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualicações necessárias para as manusear. e. Proceda à manutenção das ferramentas eléctricas. Verique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. Se a ferramenta eléctrica estiver danicada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuciente. f. Mantenha as ferramentas de corte aadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte aadas, emperram com menos frequência e controlam-se com maior facilidade. g. Utilize a ferramenta eléctrica, acessórios e peças de ferramenta de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para ns diferentes dos previstos poderá resultar em situações perigosas.

5. Utilização e cuidados a ter com a ferramenta com

pilhas a. Carregue apenas com o carregador especicado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria. b. Utilize ferramentas eléctricas apenas com baterias especícas. A utilização de outras baterias pode dar origem a risco de danos e incêndio. c. Quando não utilizar a pilha, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação de um terminal para outro. O curto-circuito de terminais das pilhas pode causar queimaduras ou incêndio. d. Em condições abusivas, pode derramar líquido da pilha, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualicado e só devem ser colocadas peças sobressalentes originais. Desta forma, é garantida a segurança da ferramenta eléctrica. Avisos de segurança adicionais para ferramentas eléctricas

Atenção! Avisos de segurança adicionais para berbequins u Utilize os punhos auxiliares fornecidos com a ferra- menta. A perda de controlo pode causar lesões pessoais. u Segure a ferramenta eléctrica pelas áreas isoladas quando executar uma operação em que o acessório de corte possa entrar em contacto com a cablagem oculta. O acessório de corte que entre em contacto com um o com tensão eléctrica poderão fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador. u Segure a ferramenta eléctrica pelas áreas isoladas quando executar uma operação em que o xador possa entrar em contacto com a cablagem oculta. Os xadores que entrem em contacto com um o com tensão eléctrica poderão fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador. u Utilize grampos ou outro sistema prático para apoiar e xar a peça numa plataforma estável. Segurar a peça com a mão ou contra o corpo pode causar instabilidade e perda de controlo. u Antes de perfurar paredes, tectos ou chãos, verique a localização de cablagem e tubos. u Evite tocar na ponta de uma broca logo após a per- furação, uma vez que esta poderá estar quente. u A utilização adequada é descrita neste manual de instruções.45 (Tradução das instruções originais) PORTUGUÊS A utilização de qualquer acessório ou a realização de qualquer operação com esta ferramenta que não se inclua no presente manual de instruções poderá representar um risco de ferimentos e/ou danos materiais. Segurança de terceiros u Esta ferramenta não deve ser utilizada por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização da ferra- menta por uma pessoa responsável pela sua segurança. u As crianças deverão ser vigiadas para que não mexam no aparelho. Riscos residuais Podem surgir riscos residuais adicionais durante a utilização da ferramenta, que poderão não constar nos avisos de segu- rança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com o cumprimento dos regulamentos de seguran- ça relevantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes incluem: u Ferimentos causados pelo contacto com peças em rotação/movimento. u Ferimentos causados durante a troca de peças, lâminas ou acessórios. u Ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta durante períodos prolongados, certique-se de que faz pausas regularmente. u Danos auditivos. u Problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabal- hos em madeira, especialmente carvalho, faia e MDF.) Vibração Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medi- dos de acordo com o método de teste padrão fornecido pela EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição. Atenção! O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor de- clarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado. Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela Directiva 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade prossional, deve ser considera- da uma estimativa de exposição de vibração, as condições reais de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento. Etiquetas colocadas na ferramenta A ferramenta apresenta os seguintes símbolos de aviso juntamente com o código de data:

Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções. Instruções de segurança adicionais para baterias e carregadores (não fornecidos com a ferramenta) Baterias u Nunca tente abrir a bateria, seja qual for o motivo. u Não exponha a bateria à água. u Não armazene em locais onde a temperatura possa exceder os 40 °C. u Carregue apenas a temperaturas ambiente entre 10 °C e 40 °C. u Carregue apenas com o carregador fornecido com a fer- ramenta. u Quando eliminar as baterias, siga as instruções da secção “Protecção do ambiente”.

Não tente carregar baterias danicadas. Carregadores u Utilize o seu carregador BLACK+DECKER apenas para carregar a bateria da ferramenta com que foi fornecido. Outras baterias podem rebentar, provocando ferimentos e danos. u Nunca tente carregar baterias não recarregáveis. u Substitua os cabos defeituosos imediatamente. u Não exponha o carregador à água. u Não abra o carregador. u Não abra o carregador.

O carregador deverá ser utilizado apenas em espaços interiores.46 (Tradução das instruções originais) PORTUGUÊS

Antes da utilização, leia o manual de ins- truções. Segurança eléctrica

O seu carregador tem isolamento duplo. Por esse motivo, não precisa de ligação à terra. Verique sempre se a tensão de alimentação corresponde à tensão indicada na placa de especicações. Nunca tente substituir a unidade do carregador por uma tomada de alimentação normal. u Se o cabo de alimentação estiver danicado, terá de ser substituído pelo fabricante ou por um Centro de As- sistência autorizado BLACK+DECKER, de modo a evitar lesões. Componentes Esta ferramenta inclui algumas ou todas as características seguintes.

1. Interruptor de velocidade variável

2. Corrediça de avanço/recuo

3. Anel de ajuste do binário

4. Mandril sem chave

5. Luz de trabalho LED

7. Patilha de libertação das baterias

Montagem Utilização Atenção! Não altere o ritmo de funcionamento da ferramenta. Não sobrecarregue. Carregar a bateria (g. A) A bateria precisa de ser carregada antes da primeira utiliza- ção e sempre que não conseguir produzir energia suciente em trabalhos anteriormente feitos sem diculdade. A bateria pode aquecer durante o carregamento. Isto é normal e não indica um problema. Atenção! Não carregue a bateria a temperaturas ambiente inferiores a 10 °C ou superiores a 40 °C. Temperatura de car- regamento recomendada: aproximadamente 24 °C. Nota: O carregador não irá carregar a bateria se a temperatura das células for inferior a 10 °C ou superior a 40 °C. A bateria não deve ser retirada do carregador para que este comece a carregar automaticamente quando a temperatura das células aquecer ou arrefecer. u Ligue o carregador a qualquer tomada eléctrica padrão de 230 Volts, 50 Hz. u Deslize a bateria no carregador, como indicado na Figura

u O LED verde ficará a piscar, indicando que a bateria está a ser carregada. u A conclusão do processo de carregamento é LED verde, que permanece ligado de maneira contínua. A bateria ca totalmente carregada e pode ser utilizada nesta altura ou pode deixá-la no carregador. Atenção! Perigo de incêndio. Quando desligar o carregador da ferramenta, certique-se de que o desliga primeiro da to- mada e depois desligue o cabo do carregador da ferramenta. Inserir e retirar a bateria da ferramenta (Fig. B) Atenção! Certique-se de que o botão de desbloqueio está na posição correcta para impedir a activação acidental do interruptor de funcionamento, antes de retirar ou instalar a bateria. Instalar a bateria: u Insira a bateria no aparelho até ouvir um som de encaixe (Fig. B) Retirar a bateria da ferramenta (Fig. C) u Prima o botão de libertação da bateria, como indicado em (Fig. C) e retire a bateria da ferramenta. Instruções de Funcionamento Controlo do binário (Fig. D) Esta ferramenta é fornecida com um botão de ajuste de binário (3) para seleccionar o modo de funcionamento e denir o binário para apertar parafusos. Parafusos grandes e materiais duros requerem uma denição de binário mais elevada do que parafusos pequenos e materiais mais macios. u Para perfurar madeira, metal e plásticos, coloque o botão na posição com o símbolo de perfuração u Para apertar parafusos, coloque o botão na posição desejada. Se ainda não souber qual a posição apropriada, proceda da seguinte forma: u Coloque o botão na posição de binário mínimo. u Aperte o primeiro parafuso. u Se o mecanismo forçar antes de atingir o resultado de- sejado, aumente a posição do botão e continue a apertar o parafuso. Repita até atingir a denição correcta. Utilize esta denição para os restantes parafusos. Mandril sem chave (g. E) Atenção! Certique-se de que o botão de desbloqueio está na posição correcta para impedir a activação acidental do interruptor de funcionamento, antes de instalar ou retirar os acessórios. Para inserir uma broca ou outro acessório:47 (Tradução das instruções originais) PORTUGUÊS u Segure a parte posterior do mandril (8) com uma mão e utilize a outra mão para rodar a parte da frente (4) no sentido contrário ao dos ponteiros do relógio, numa perspectiva da extremidade do mandril. u Insira completamente a broca ou outro acessório no mandril e aperte rmemente, mantendo premida a metade traseira do mandril e rodando a parte dianteira na direcção dos ponteiros do relógio, da perspectiva da extremidade do mandril. Atenção! Não tente apertar brocas (ou qualquer outro acessório) segurando a parte frontal do mandril e rodando a ferramenta. Pode danicar o mandril ou provocar ferimentos ao trocar acessórios. Perfurar/aparafusar u Seleccione a rotação de avanço ou recuo utilizando a corrediça de avanço/recuo (2). u Para ligar a ferramenta, prima o interruptor para ligar/ desligar (1). A velocidade da ferramenta depende da intensidade da pressão no botão. u Para desligar a ferramenta, solte o interruptor. Sugestões para uma utilização óptima Perfuração u Utilize apenas brocas aadas.u Apoie e xe a peça correctamente, de acordo com as instruções de segurança. u Utilize equipamento de segurança adequado e necessário, de acordo com as instruções de segurança. u Apoie e xe a área de trabalho, de acordo com as instruções de segurança. u Coloque o berbequim a funcionar lentamente, até o furo ser iniciado o suciente para impedir o deslize da broca. u Aplique pressão em linha recta com a broca. Aplique pressão suciente para manter a broca a perfurar e para não encravar o motor ou desviar a broca. u Segure o berbequim com rmeza, com ambas as mãos, para controlar a sua acção de torção. u NÃO PRESSIONE O GATILHO DE UM BERBEQUIM EM- PANCADO NUMA TENTATIVA DE O FAZER ARRANCAR. DAÍ PODEM RESULTAR DANOS NO BERBEQUIM. u Minimize o encravamento na abertura do orifício, reduz- indo a pressão e perfurando devagar na última porção do orifício. u Mantenha o motor em funcionamento enquanto puxa a broca para fora de um orifício efectuado. Isto ajudará a reduzir o encravamento. u Certique-se de que o interruptor liga e desliga o berbe- quim. Perfurar madeira Os orifícios na madeira podem ser efectuados com as mesmas brocas utilizadas para perfurar metal ou com brocas espada. Estas brocas deverão estar aadas e devem ser retiradas do orifício frequentemente, quando em utilização para limpar lascas das ranhuras. Perfurar em metal Utilize um lubricante de corte para perfuração de metais. As excepções incluem ferro fundido e latão, que devem ser per- furados a seco. Os lubricantes de corte que obtêm melhores resultados são o óleo de corte sulfurado ou o óleo de banha. Aparafusar u Utilize sempre o tipo e tamanho correctos de brocas de aparafusadora. u Se tiver diculdade em apertar os parafusos, utilize um pouco de detergente ou sabão como lubricante. u Segure sempre a ferramenta e a ponta da aparafusadora em linha recta com o parafuso Resolução de problemas Problema Causa possível Possível solução A unidade não é iniciada. A bateria não pode ser carregada. Verique os requisitos para carregar a bateria. A bateria não irá ser carregada. Carregador não ligado

A temperatura de ar circundante é demasiado quente ou fria. Ligue o carregador à tomada. O carregador e a bateria devem estar a uma tem- peratura de ar circundante superior a 45 ºC ou inferior a 40,5 ºC. A unidade desligou- -se de maneira abrupta. A bateria atingiu o limite térmico máximo. Sem carga. (Para maximizar a duração da bateria, esta foi concebida para desligar-se de manei- ra abrupta quando a carga car esgotada Aguarde até a bateria arrefecer. Instale o carregador e aguarde até o equipamen- to estar carregado. Manutenção A sua ferramenta BLACK+DECKER foi concebida para fun- cionar durante muito tempo com um mínimo de manutenção. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular. O seu carregador não necessita de manutenção para além da limpeza regular.48 (Tradução das instruções originais) PORTUGUÊS Atenção! Antes de ser realizada qualquer operação de manutenção na ferramenta, remova a bateria da ferramenta. Desligue o carregador antes de o limpar. u Limpe regularmente as ranhuras de ventilação da fer- ramenta e do carregador utilizando uma escova suave ou um pano seco. u Limpe regularmente o compartimento do motor com um pano húmido. Não utilize produtos de limpeza abrasivos ou à base de solventes. u Abra o mandril regularmente e sacuda para remover qualquer vestígio de pó do seu interior. Protecção do ambiente

Faça uma recolha de lixo selectiva. Os produ- tos e as baterias assinaladas com este símbo- lo não devem ser eliminados juntamente com o lixo doméstico normal. Os produtos e baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo a necessidade de matérias-primas. Recicle os produtos eléctricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com Dados técnicos BDGDC18 Tensão

Velocidade sem carga Mín.

0-650 rpm Binário máx. Nm 10,3/30 Capacidade do mandril mm 1-10 Capacidade máx. de perfuração Aço/madeira mm 10/25 Peso kg 0,78 (1,18 com bateria) Carregador 905898** Tensão de entrada

Corrente mA 200mA Tempo de carga aprox. Horas 8-20 Carregador 905902** Tensão de entrada

Corrente mA 400 Tempo de carga aprox. Horas 4-10 Carregador 905998** Tensão de entrada

Corrente Amp 1 Tempo de carga aprox. Horas 1.5-4 Bateria BL1518 Tensão

Capaci- dade Ah 1.5 Tipo Iões de lítio Bateria BL2018 Tensão

Capaci- dade Ah 2.0 Tipo Iões de lítio Bateria BL4018 Tensão

Capaci- dade Ah 4.0 Tipo Iões de lítio Nível de pressão acústica de acordo com a norma EN 60745: Pressão acústica (L

) 65,2 dB (A), imprecisão (K) 3 dB (A) Potência acústica (L

) 76,2 dB (A), imprecisão (K) 3 dB (A) Valores totais de vibração (soma vectores triax) de acordo com a EN 60745: Perfurar em metal (a h, D ) <2,5 m/s

, imprecisão (K) 1,5 m/s

Apertar parafusos sem percussão (a

, imprecisão (K) 1,5 m/s

(Tradução das instruções originais) PORTUGUÊS Declaração de conformidade CE

BDGDC18 - Berbequim/Aparafusadora A Black & Decker declara que os produtos descritos nos “dados técnicos” estão em conformidade com: Estes produtos estão também em conformidade com as Directivas 2004/108/CE (até 19/04/2016), 2014/30/UE (a partir de 20/04/2016) e 2011/65/UE. Para mais informações, contacte a Black & Decker no endereço indicado em seguida ou consulte o verso do manual. O abaixo assinado é responsável pela compilação do cheiro técnico e faz esta declaração em nome da Black & Decker. R. Laverick Director de Engenharia Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Reino Unido 18/11/2015 Garantia A Black & Decker cona na qualidade dos seus produtos e oferece aos clientes uma garantia de 24 meses a partir da data de compra. Esta garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre. Para accionar a garantia, esta deve estar em conformidade com os termos e condições da Black&Decker e terá de apre- sentar comprovativos de compra ao vendedor ou a um agente de reparação autorizado. Os termos e condições da garantia de 2 anos da Black&Decker e a localização do agente de reparação autorizado mais próximo pode ser obtido na Internet em www.2helpU.com ou contactando uma lial da Black & Decker, cuja morada está indicada neste manual. Visite o nosso Website www.blackanddecker.co.uk para reg- istar o novo produto Black & Decker e manter-se actualizado relativamente a novos produtos e ofertas especiais. 2006/42/CE, (1(1 (150 (Översättning av originalanvisningarna) SVENSKA Avsedd användning Din BLACK+DECKER BDGDC18 borrmaskin är avsedd för skruvdragning och borrning i trä, metall och plast. Detta verktyg är endast avsett för konsumentanvändning. Säkerhetsinstruktioner Allmänna säkerhetsanvisningar för elverktyg
