BRUGSANVISNING BDGDC18 BLACK & DECKER

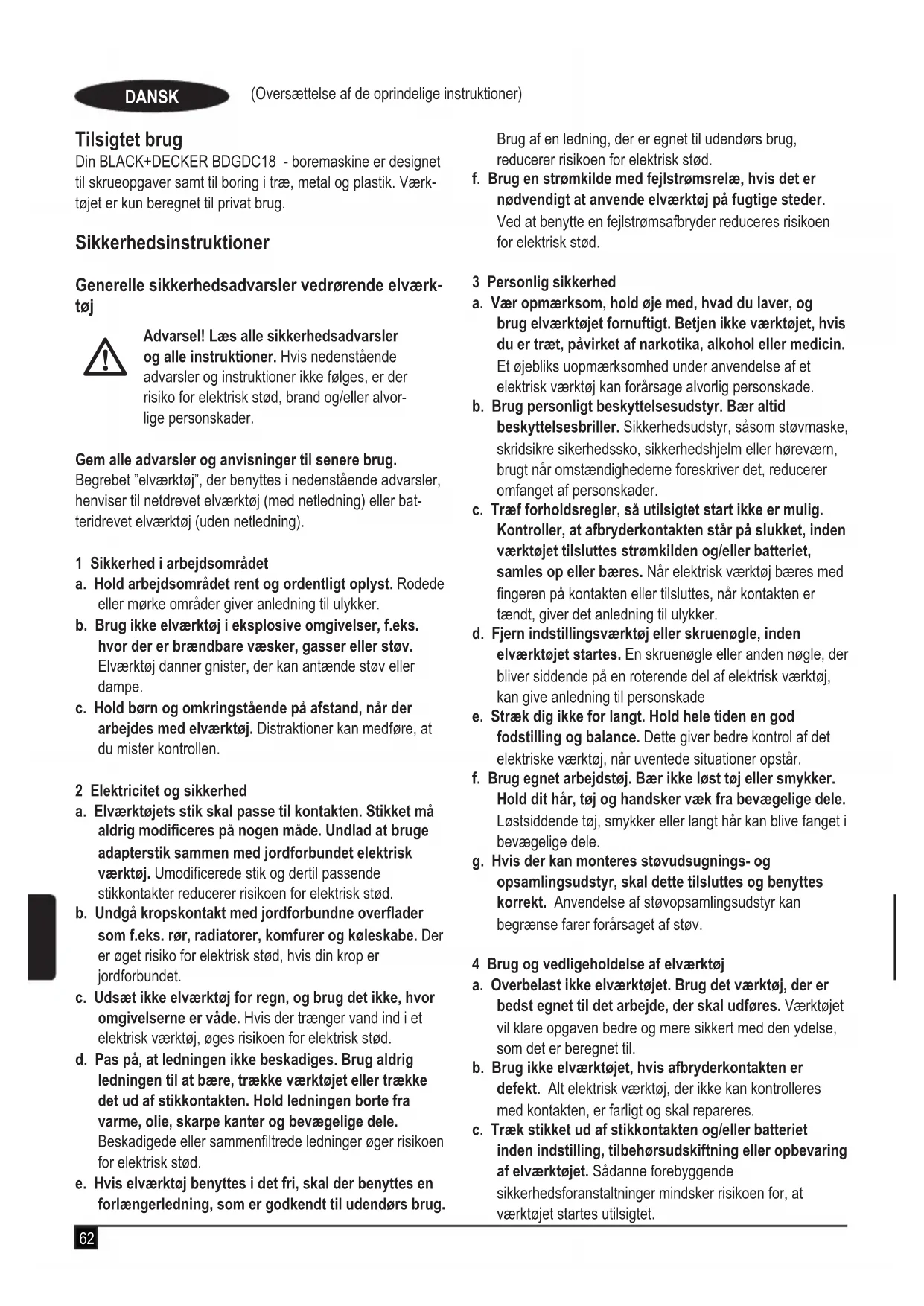

Advarsel! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis nedenstående advarsler og instruktioner ikke følges, er der risiko for elektrisk stød, brand og/eller alvor- lige personskader. Gem alle advarsler og anvisninger til senere brug. Begrebet ”elværktøj”, der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller bat- teridrevet elværktøj (uden netledning). 1 Sikkerhed i arbejdsområdet a. Hold arbejdsområdet rent og ordentligt oplyst. Rodede eller mørke områder giver anledning til ulykker. b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe. c. Hold børn og omkringstående på afstand, når der arbejdes med elværktøj. Distraktioner kan medføre, at du mister kontrollen. 2 Elektricitet og sikkerhed a. Elværktøjets stik skal passe til kontakten. Stikket må aldrig modiceres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodicerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c. Udsæt ikke elværktøj for regn, og brug det ikke, hvor omgivelserne er våde. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød. d. Pas på, at ledningen ikke beskadiges. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenltrede ledninger øger risikoen for elektrisk stød. e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød. f. Brug en strømkilde med fejlstrømsrelæ, hvis det er nødvendigt at anvende elværktøj på fugtige steder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød. 3 Personlig sikkerhed a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b. Brug personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c. Træf forholdsregler, så utilsigtet start ikke er mulig. Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Når elektrisk værktøj bæres med ngeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker. d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade e. Stræk dig ikke for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår. f. Brug egnet arbejdstøj. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g. Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal dette tilsluttes og benyttes korrekt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv. 4 Brug og vedligeholdelse af elværktøj a. Overbelast ikke elværktøjet. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b. Brug ikke elværktøjet, hvis afbryderkontakten er defekt. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørsudskiftning eller opbevaring af elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.63 (Oversættelse af de oprindelige instruktioner) DANSK d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøjet, eller som ikke har læst denne vejledning, benytte maskinen. El-værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e. Elværktøj skal vedligeholdes. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f. Hold skæreværktøj skarpt og rent. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation. 5 Brug og pleje af batteriværktøj a. Genoplad kun med den lader, som producenten har angivet. En oplader, der passer til en type batteripakke, kan udgøre en risiko for brand, når den bruges til en anden type. b. Elværktøj må kun bruges med batteripakker, der er beregnet hertil. Brugen af andre batteripakker kan medføre personskade og brand. c. Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande, f.eks. papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe forbindelse mellem de to poler. Kortslutning af batteriet kan forårsage forbrændinger eller brand. d. Under grove forhold kan væske sive ud fra batteriet; undgå kontakt. Hvis der opstår kontakt ved et uheld, skyl med vand. Hvis væske kommer ind i øjnene, søg omgående lægehjælp. Væske, der siver ud fra batteriet, kan fremkalde irritationer eller forbrændinger. 6 Service a. Lad kun kvalicerede fagfolk reparere elværktøjet og benyt kun originale reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes. Yderligere sikkerhedsadvarsler for elværktøj

Advarsel! Yderligere sikkerhedsadvarsler for boremaskiner u Brug de ekstra håndtag, der følger med værktøjet. Tab af kontrol kan medføre personskade. u Hold i elværktøjets isolerede gribeader, hvis der er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger. Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød. u Hold i elværktøjets isolerede gribeader, hvis der er risiko for at beslaget kommer i kontakt med skjulte ledninger. Hvis beslag kommer i kontakt med en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød. u Brug skruetvinger eller lignende til at holde og støtte materialet på et stabilt underlag. Hvis du holder fast i ar- bejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det. u Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter. u Rør ikke ved spidsen af et bor lige efter boring, det kan være varmt. u Den tilsigtede anvendelse er beskrevet i denne betjen- ingsvejledning. Brug af ekstraudstyr eller tilbehør eller udførelse af andre opgaver med dette værktøj end de, der anbefales i denne vejledning, kan medføre risiko for personskade og/eller materiel skade. Andres sikkerhed u Dette værktøj må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre det sker under overvågning, eller der gives instruktion i brugen af værk- tøjet af en person, der er ansvarlig for deres sikkerhed. u Børn skal overvåges for at sikre, at de ikke leger med udstyret. Restrisici Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: u Tilskadekomst forårsaget af berøring af roterende/bev- ægelige dele. u Tilskadekomst forårsaget af udskiftning af dele, klinger eller tilbehør. u Tilskadekomst forårsaget af langvarig brug af et værktøj. Husk at holde pause jævnligt ved brug af et værktøj i længere tid. u Hørenedsættelse. u Sundhedsrisici forårsaget af indånding af støv, der gener- eres ved brug af værktøjet (eksempel: Arbejde med træ, især, eg, bøg og MDF.)64 (Oversættelse af de oprindelige instruktioner) DANSK Vibration De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne vibrationsemissionsværdi kan også bruges som en foreløbig vurdering af eksponeringen. Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau. I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket, og hvor det kører i tomgang, tillige med startperioderne. Mærkater på værktøjet Værktøjet er forsynet med følgende advarselssymboler samt datokoden:

Advarsel! Brugeren skal læse brugervejled- ningen for at reducere risikoen for tilskade- komst. Yderligere sikkerhedsvejledninger for bat- terier og ladere (følger ikke med værktøjet) Batterier u Forsøg aldrig at åbne den af en eller anden grund. u Batteriet må ikke udsættes for vand. u Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C. u Oplad kun ved omgivelsestemperaturer på mellem 10° C og 40 °C. u Oplad kun ved hjælp af den medfølgende lader. u Følg vejledningen i afsnittet ”Miljøbeskyttelse” ved bort- skaffelse af batterier”.

Forsøg ikke at oplade beskadigede batterier. Opladere uBrug kun din BLACK+DECKER-lader til at oplade batteriet i det værktøj, som den blev leveret sammen med. Andre batterier kan eksplodere og forårsage personskader og materielle skader. u Forsøg aldrig at oplade ikke-genopladelige batterier. u Udskift straks defekte ledninger. u Opladeren må ikke udsættes for vand. u Opladeren må ikke åbnes. u Opladeren må ikke undersøges.

Opladeren er kun beregnet til indendørs brug.

Læs brugervejledningen, før værktøjet tages i brug. Elektricitet og sikkerhed

Laderen er dobbelt isoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at netspændingen svarer til spændingen på typeskiltet. Forsøg aldrig at erstatte laderen- heden med et almindeligt netstik. u Hvis netledningen beskadiges, skal den udskiftes af pro- ducenten eller et autoriseret BLACK+DECKER-værksted, så farlige situationer undgås. Funktioner Dette værktøj leveres med nogle af eller alle de følgende komponenter. 1 Variabel hastighedskontakt 2 Skyder til skift af retning 3 Justeringskravens drejemoment 4 Patron uden nøgle 5 LED-arbejdslys 6 Batteri 7 Batteriets udløsningsknap Samling Anvendelse Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes. Opladning af batteriet (g. A) Batteriet skal oplades inden ibrugtagningen, og når det ikke leverer strøm nok til opgaver, der tidligere kunne udføres ubesværet. Batteriet kan blive varmt under opladningen. Det er normalt og ikke tegn på problemer. Advarsel! Oplad ikke batteriet ved omgivende temperaturer på under 10 °C eller over 40 °C. Den anbefalede opladning- stemperatur er ca. 24 °C.65 (Oversættelse af de oprindelige instruktioner) DANSK Bemærk: Opladeren oplader ikke et batteri, hvis dets tem- peratur er under ca. 10° C eller over 40° C. Batteriet bør blive siddende i laderen, som automatisk beg- ynder opladningen, når batteriet opvarmes/afkøles. u Sæt opladeren ind i enhver standard 230 volt 50 Hz stik- kontakt. u Skub batteripakken i opladeren som vist i gur A. u Den grønne LED blinker for at vise, at batteriet oplades. u Når opladningen er færdig, vil det blive angivet af den grønne LED, som vil lyse konstant. Pakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Advarsel! brandfare. Når du afbryder opladeren fra værktøjet, skal du sørge for først at trække stikket til opladeren ud af stikkontakten, og frakobl derefter opladerens ledning fra værktøjet. Indsættelse og udtagning af batteripakken fra værktøjet (g. B) Advarsel! Sørg for, at låseknappen er aktiveret, for at forhindre utilsigtet aktivering af startknappen inden afmonter- ing eller isætning af et batteri. Sådan installeres batteripakken: u Indsæt batteripakken i værktøjet, indtil der høres et klik (g. B) Indsættelse og udtagning af batteripakken fra værktøjet (g. C) u Tryk batteriets udløserknap ned som vist i (g. C) og træk batteripakken ud af værktøjet. Betjeningsvejledning Styring af drejemoment (g.D) Dette værktøj er udstyret med en krave til justering af drejemomentet (3) til valg af driftsfunktion og til indstilling af drejemomentet for fastspændingsskruer. Store skruer og hårde materialer kræver en højere indstilling af moment end små skruer og bløde materialer. u Ved boring i træ, metal og plastic skal kraven indstilles på boresymbolet u Ved skrueopgaver, indstil kraven til den ønskede indstill- ing. Gå frem på følgende måde hvis du er usikker på den rigtige position: u Indstil kraven til laveste drejemomentindstilling. u Spænd den første skrue. u Hvis koblingen udløsesfør det ønskede resultat er opnået, forøg kravens indstilling og fortsætt med at spænde skruen. Gentag fremgangsmåden, indtil du nder den rigtige indstilling. Brug denne indstilling til de andre skruer. Nøglefri patron (g. E) Advarsel! Sørg for, at låseknappen er aktiveret for at forhindre utilsigtet aktivering af kontakten inden afmontering eller isætning af tilbehør. Sådan isættes bor eller andet tilbehør: u Tag fat i den bageste halvdel af patronen (8) med den ene hånd, og brug den anden hånd til at dreje den forreste halvdel (4) mod uret set fra patronenden. u Indsæt boret eller andet tilbehør helt ind i patronen og spænd det godt ved at holde på den bageste halvdel af patronen og dreje den forreste del i urets retning som set fra borepatronens ende. Advarsel! Forsøg ikke at stramme borebits (eller andet tilbehør) ved at tage fat om den forreste del af patronen og tænde værktøjet. Ved udskiftning af tilbehør kan der ske beskadigelse af patronen og personskade. Boring/iskruning u Select forward or reverse rotation using the forward/rever- seVælg forlæns eller baglæns omløb vha. skyderen til skift af retning (2). u Tænd for værktøjet ved at trykke på kontakten (1). Værktøjets hastighed afhænger af, hvor langt du trykker knappen. u Sluk for værktøjet ved at slippe kontakten. Gode råd til optimal brug Boring u Brug kun skarpe borehoveder. u Understøt og fastgør arbejd korrekt som instrueret i sik- kerhedsinstruktionerne.. u Brug passende og nødvendigt sikkerhedsudstyr, som instrueret i sikkerhedsinstruktionerne. u Fastgør og oprethold arbejdsområdet som instrueret i sikkerhedsinstruktionerne. u Kør boret meget langsomt ved hjælp af et let tryk, indtil hullet startes tilstrækkeligt til at holde boret fra at glide ud af det. u Øg trykket i en lige linje med boret. Tryk tilstrækkeligt til, at boret stadig arbejder, men ikke så meget, at motoren bremses, eller boret afbøjes. u Hold godt fast i boremaskinen med begge hænder for at modvirke vriddet i den. u KLIK IKKE PÅ UDLØSEREN PÅ ET STOPPET BOR TIL OG FRA I ET FORSØG PÅ AT STARTE DET. RESULTA- TET KAN BLIVE BESKADIGELSE AF BORET. u Minimér motorstop ved gennembrud ved at reducere trykket og bor langsomt gennem den sidste del af hullet. u Lad motoren køre, mens du trækker boret ud af et bore- hul. Det mindsker risikoen for, at det sidder fast. u Kontrollér at kontakten slår boret til og fra.66 (Oversættelse af de oprindelige instruktioner) DANSK Boring i træ Der kan bores huller i træ med samme spiralbor, der bruges til metal, eller med adbor. Borene skal være skarpe, og de skal hyppigt trækkes ud under boringen for at fjerne spåner fra borespiralen. Boring i metal Brug et skæreoliesmøremiddel ved boring af metaller. Undtagelserne er støbejern og messing, der skal tørbores. De smøremidler, der fungerer bedst, er svovlet skæreolie eller esterolie. Iskruning u Brug altid den rette type og størrelse skruetrækker.u Prøv at smøre lidt opvaskemiddel eller sæbe på skruen, hvis den er vanskelig at spænde. u Hold altid værktøjet og skruetrækkeren i lige linje med skruen Problemløsning Problem Mulig årsag Mulig løsning Enheden vil ikke starte. Batteriet er ikke opladet. Kontroller kravene til opladning af batteriet Batteriet kan ikke oplades. Opladeren er ikke tilsluttet i. Omgivende lufttem- peratur for varm eller for kold. Slut opladeren til en fungerende stikkontakt. Flyt opladeren og batteri- pakken til en omgivende lufttemperatur på over 45 grader C (40°F) eller under +40,5 grader C (105°F). Enheden slukker brat. Batteripakken har nået sin maksimale termiske grænse. Ude af opladning. (For at maksimere batteripakkens levetid er den designet til brat at slukke, når oplad- ningen er opbrugt Lad batteripakken køle ned. Anbring den på opladeren og lad den lade op. Vedligehold Dit BLACK+DECKER-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredsstillende funktion er afhængig af, om værktøjet plejes korrekt og rengøres regelmæssigt. Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt. Advarsel! Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse på værktøjet. Træk laderen ud af stikkontak- ten, før den rengøres. u Rens jævnligt værktøjets og laderens ventilationshuller med en blød børste eller en tør klud. u Rengør med jævne mellemrum motorhuset med en fugtig klud. Der må ikke bruges skuremidler eller opløsningsmidler. u Åbn jævnligt patronen, og bank på den for at fjerne støv indvendigt. Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald. Produkter og batterier indeholder materialer, der kan blive gendannet eller genanvendt og således reducere efterspørg- slen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer ndes på www.2helpU.com Tekniske data BDGDC18 Spænding

Tomgangshastighed Min

0-650 o/min. Maks. moment Nm 10,3/30 Patronkapacitet mm 1-10 Maks. borekapacitet Stål/træ mm 10/25 Vægt kg 0,78 (med batteri 1,18) Oplader 905898** Indgangsspænding

Strømstyrke mA 200mA Ladetid ca. Timer 8-20 Oplader 905902** Indgangsspænding

Strømstyrke mA 400 Ladetid ca. Timer 4-1067 (Oversættelse af de oprindelige instruktioner) DANSK Oplader 905998** Indgangsspænding

Skrueopgaver uden slag (a

, usikkerhed (K) 1,5 m/s

BDGDC18 - bor, skruetrækker Black & Decker erklærer, at produkterne beskrevet under ”Tekniske data” er i overensstemmelse med: 2006/42/EF, (1(1

Disse produkter er endvidere i overensstemmelse med direktiv 2004/108/EF (indtil 19/04/2016) 2014/30/EU (fra 20/04/2016) og 2011/65/EU. Kontakt Black & Decker på nedenstående adresse eller se vejledningens bagside for at få ere oplysninger. Undertegnede er ansvarlig for kompilering af den tekniske l og udsteder denne erklæring på vegne af Black & Decker. R. Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 18/11/2015 Garanti Black & Decker er sikker på kvaliteten af sine produkter og giver forbrugerne en garanti på 24 måneder fra købsdatoen. Garantien er et tillæg til forbrugerens lovsikrede rettigheder og påvirker ikke disse. Garantien er gyldig inden for medlems- staterne af Den Europæiske Union og Det Europæiske Frihandelsområde. Når du gør krav på garantien, skal kravet være i overens- stemmelse med Black&Decker vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit.lokale Black & Decker kontor på den adresse, der er angivet i denne vejledning. Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud.68 (Alkuperäisten ohjeiden käännös) SUOMI Käyttötarkoitus Tämä BLACK+DECKER BDGDC18 -porakone on tarkoitettu ruuvien kiinnittämiseen sekä puun, metallin ja muovin poraa- miseen. Tämä työkalu on tarkoitettu vain yksityiskäyttöön. Turvallisuusohjeet Sähkötyökalujen yleiset turvavaroitukset
