BRUGSANVISNING EGBL18 BLACK & DECKER

Separat avfallshåndtering. Dette produktet må ikke kastes sammen med husholdningsavfall. Hvis du synes BLACK+DECKER-produktet bør skiftes ut, eller du ikke har bruk for det lenger, må du ikke kaste det sammen med husholdningsavfall. Sørg for separat avfallshåndtering for dette produktet.

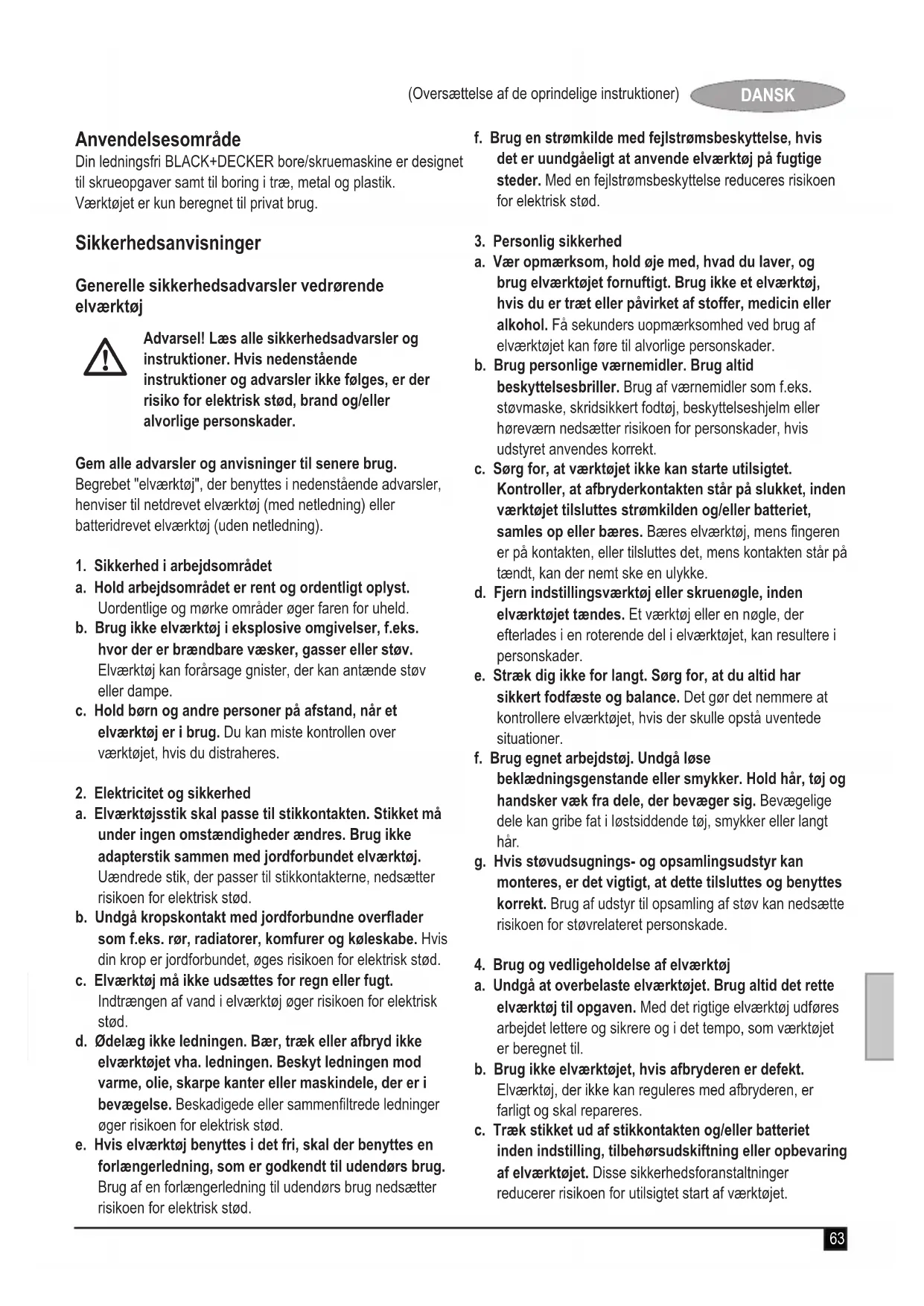

Advarsel! Læs alle sikkerhedsadvarsler og instruktioner. Hvis nedenstående instruktioner og advarsler ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og anvisninger til senere brug. Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Hold arbejdsområdet er rent og ordentligt oplyst. Uordentlige og mørke områder øger faren for uheld. b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj kan forårsage gnister, der kan antænde støv eller dampe. c. Hold børn og andre personer på afstand, når et elværktøj er i brug. Du kan miste kontrollen over værktøjet, hvis du distraheres.

2. Elektricitet og sikkerhed

a. Elværktøjsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c. Elværktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i elværktøj øger risikoen for elektrisk stød. d. Ødelæg ikke ledningen. Bær, træk eller afbryd ikke elværktøjet vha. ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenltrede ledninger øger risikoen for elektrisk stød. e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis det er uundgåeligt at anvende elværktøj på fugtige steder. Med en fejlstrømsbeskyttelse reduceres risikoen for elektrisk stød.

3. Personlig sikkerhed

a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Brug ikke et elværktøj, hvis du er træt eller påvirket af stoffer, medicin eller alkohol. Få sekunders uopmærksomhed ved brug af elværktøjet kan føre til alvorlige personskader. b. Brug personlige værnemidler. Brug altid beskyttelsesbriller. Brug af værnemidler som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn nedsætter risikoen for personskader, hvis udstyret anvendes korrekt. c. Sørg for, at værktøjet ikke kan starte utilsigtet. Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Bæres elværktøj, mens ngeren er på kontakten, eller tilsluttes det, mens kontakten står på tændt, kan der nemt ske en ulykke. d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet tændes. Et værktøj eller en nøgle, der efterlades i en roterende del i elværktøjet, kan resultere i personskader. e. Stræk dig ikke for langt. Sørg for, at du altid har sikkert fodfæste og balance. Det gør det nemmere at kontrollere elværktøjet, hvis der skulle opstå uventede situationer. f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår. g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af udstyr til opsamling af støv kan nedsætte risikoen for støvrelateret personskade.

4. Brug og vedligeholdelse af elværktøj

a. Undgå at overbelaste elværktøjet. Brug altid det rette elværktøj til opgaven. Med det rigtige elværktøj udføres arbejdet lettere og sikrere og i det tempo, som værktøjet er beregnet til. b. Brug ikke elværktøjet, hvis afbryderen er defekt. Elværktøj, der ikke kan reguleres med afbryderen, er farligt og skal repareres. c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørsudskiftning eller opbevaring af elværktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet.64 (Oversættelse af de oprindelige instruktioner) DANSK d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøj, eller som ikke har gennemlæst disse instruktioner, benytte maskinen. Elværktøj er farligt, hvis det benyttes af ukyndige personer. e. Elværktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt elværktøj. f. Sørg for, at skæreværktøjer er skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at styre. g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. I tilfælde af anvendelse af elværktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

5. Brug og vedligeholdelse af batteridrevet værktøj

a. Genoplad kun med den lader, som producenten har angivet. En lader, der er velegnet til én type batteripakke, kan udgøre en brandfare, hvis den bruges til en anden batteripakke. b. Brug kun elværktøj sammen med batteripakker, der er specikt beregnet hertil. Brug af andre batteripakker kan medføre personskade og brand. c. Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande, f.eks. papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe forbindelse mellem de to poler. Kortslutning af batteriet kan forårsage forbrændinger eller brand. d. I visse situationer kan batteriet lække. Undgå kontakt. Skyl med vand i tilfælde af kontakt. Søg læge, hvis væsken kommer i kontakt med øjnene. Væske, der lækker fra batteriet, kan forårsage irritation eller forbrændinger.

a. Få altid elværktøjet repareret af kvalicerede fagfolk med udelukkende identiske reservedele. Dermed opretholdes elværktøjets sikkerhed. Yderligere sikkerhedsadvarsler for elværktøj

Advarsel! Yderligere sikkerhedsadvarsler for boremaskiner og slagboremaskiner u Bær høreværn ved slagboring. Støj kan forårsage høretab. u Brug de ekstra håndtag, der følger med værktøjet. Det kan medføre personskade, hvis kontrollen over værktøjet mistes. u Hold i elværktøjets isolerede gribeader, hvis der er risiko for, at skæretilbehøret/beslaget kommer i kontakt med skjulte ledninger. Hvis skæretilbehøret/ beslaget rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød. u Brug skruetvinger eller lignende til at holde og støtte materialet på et stabilt underlag. Det er ikke nok at holde materialet ind mod kroppen. Det bliver ustabilt, og du kan miste kontrollen. u Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter. u Rør ikke ved spidsen af et bor lige efter boring, det kan være varmt. u Dette værktøj er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, med mindre det sker under overvågning, eller der gives instruktion i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet. u Apparatets påtænkte anvendelse fremgår af vejledningen. Brugen af ekstraudstyr eller tilbehør eller udførelse af opgaver med værktøjet ud over de i brugervejledningen anbefalede kan medføre risiko for personskade og/eller materiel skade. Andres sikkerhed u Dette apparat må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, med mindre det sker under overvågning, eller der gives instruktion i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed. u Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet. Restrisici. Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: u Tilskadekomst forårsaget af berøring af roterende/ bevægelige dele.65 (Oversættelse af de oprindelige instruktioner) DANSK u Tilskadekomst forårsaget af udskiftning af dele, blade eller tilbehør. u Tilskadekomst forårsaget af langvarig brug af et værktøj. Husk at holde pause jævnligt ved brug af et værktøj i længere tid. u Høreskader. u Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især, eg, bøg og MDF). Vibration De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne værdi for udsendelse af vibration kan også bruges som en foreløbig vurdering af eksponeringen. Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau. I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EC til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne. Mærkater på værktøjet Følgende symboler er anbragt på værktøjet:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst. Yderligere sikkerhedsvejledninger for batterier og ladere Batterier u Forsøg aldrig at åbne uanset årsag. u Batteriet må ikke udsættes for fugt. u Opbevar ikke på steder, hvor temperaturen kan overstige

u Oplad kun ved omgivelsestemperaturer på mellem 10°C og 40°C. u Oplad kun ved hjælp af den medfølgende lader. u Følg ved bortskaffelse af batterier vejledningen i afsnittet "Miljø".

Forsøg ikke at oplade beskadigede batterier. Ladere u Brug kun din BLACK+DECKER-lader til at oplade batteriet i det værktøj, som den blev leveret sammen med. Andre batterier kan eksplodere og forårsage personskade og materielle skader. u Prøv aldrig på at oplade ikke-opladelige batterier. u Udskift straks defekte ledninger. u Laderen må ikke udsættes for fugt. u Laderen må ikke åbnes. u Undersøg ikke laderen.

Laderen er kun beregnet til indendørs brug. Læs brugervejledningen, før værktøjet tages i brug. Elektricitet og sikkerhed

Laderen er dobbelt isoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at netspændingen svarer til spændingen på typeskiltet. Forsøg aldrig at erstatte laderenheden med et almindeligt netstik. u Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret BLACK+DECKER-værksted, så farlige situationer undgås. Funktioner Dette værktøj leveres med nogle eller alle de følgende egenskaber.

1. Kontakt til variabel hastighed

2. Skyder til skift af retning

(Oversættelse af de oprindelige instruktioner) DANSK Samling Advarsel! Tag batteriet ud af værktøjet inden det samles. Montering og afmontering af batteriet (g. B) u Anbring batteriet (5) ud for værktøjets fatning, når batteriet skal monteres. Lad batteriet glide ind i fatningen, og skub, indtil batteriet går på plads. u Tryk på udløserknappen (9), og træk samtidigt batteriet ud af fatningen for at tage batteriet ud. Montering og afmontering af et bor eller en skruetrækker (g. C) Dette værktøj har en patron uden nøgle, så det er lettere at udskifte bits. u Lås værktøjet ved at sætte skyderen til skift af retning (2) i midterstilling. u Åbn patronen ved at dreje den (3) med den ene hånd, mens der holdes fast i værktøjet med den anden hånd. u Sæt bittens aksel (10) i patronen. u Spænd patronen ved at dreje den (3) med den ene hånd, mens der holdes fast i værktøjet med den anden hånd. Anvendelse Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes. Opladning af batteriet (g. A) Batteriet skal oplades inden ibrugtagningen, og når det ikke leverer strøm nok til opgaver, der tidligere kunne udføres ubesværet. Batteriet kan blive varmt under opladningen. Det er normalt og ikke tegn på problemer. Advarsel! Batteriet må ikke oplades i omgivelsestemperaturer under 10 °C eller over 40 °C. Anbefalet ladetemperatur: ca. 24 °C. Bemærk: Opladeren oplader ikke et batteri, hvis dets temperatur er under ca. 10°C eller over 40°C. Batteriet bør blive siddende i opladeren, som automatisk begynder opladningen, når batteriets temperatur stiger eller falder. u Sæt batteriet (5) i opladeren (7) for at lade det op. Batteriet passer kun i opladeren på én måde. Tving det ikke i. Kontroller, at batteriet er sat helt i opladeren. u Tilslut laderen, og tænd på stikkontakten. Opladningsindikatoren (8) blinker. Afgiften er fuldført, når opladningsindikatoren (8) skifter til kontinuerligt på. Laderen og batteriet kan være tilsluttet i længere perioder. LED'en tændes, når laderen en gang imellem "efterfylder" batteriet. u Aadede batterier bør oplades inden for 1 uge. Batteriets levetid reduceres kraftigt, hvis batteriet opbevares i aadet tilstand. Lad batteriet blive siddende i opladeren Du kan lade batteripakken sidde i laderen med tændt lysdiode, så længe det ønskes. Laderen holder batteripakken klar og fuldt opladet. Valg af omløbsretning (g. D). Brug forlæns omløb (med uret) ved boring og spænding af skruer. Brug baglæns omløb (mod uret) for at løsne skruer eller fjerne et fastklemt bor. u Tryk skyderen til skift af retning (2) mod venstre for at vælge forlæns omløb. u Tryk skyderen til skift af retning mod højre for at vælge baglæns omløb. u Lås værktøjet ved at sætte skyderen til skift af retning i midterstilling. Valg af moment Dette værktøj er forsynet med en ring til indstilling af momentet for forskellige skruetrækker- og boreopgaver. Store skruer og hårde materialer kræver en højere indstilling af moment end små skruer og bløde materialer. Se oversigten herunder vedrørende denitionen af symbolet. u Ved boring i træ, metal og plastic skal momentjusteringsringen (4) indstilles på symbolet

u Ved skrueopgaver skal ringen indstilles på den ønskede position. Gå frem på følgende måde, hvis du er usikker på den rigtige position: - Indstil momentjusteringsringen (4) til den laveste momentposition. - Skru den første skrue i. - Hvis det ønskede resultat ikke opnås, skal du øge ringens indstilling og fortsætte med at skrue skruen i. Gentag fremgangsmåden, indtil du nder den rigtige indstilling. Brug samme indstilling til de andre skruer. Boring/iskruning u Vælg forlæns eller baglæns omløb vha. skyderen til skift af retning (2). u Tænd for værktøjet ved at trykke på kontakten (1). Værktøjets hastighed afhænger af, hvor langt du trykker kontakten. u Sluk for værktøjet ved at slippe kontakten. Gode råd til optimal brug Boring u Udøv altid et let tryk i en lige linje med boret. u Reducer trykket på værktøjet, lige før borets spids går gennem den anden side af arbejdsemnet. u Brug en træklods på bagsiden af arbejdsemner, der kan splintre.67 (Oversættelse af de oprindelige instruktioner) DANSK u Brug spadebor ved boring af huller med stor diameter i træ. u Brug HSS-bor ved boring i metal.u Brug murbor ved boring i bløde mure.u Brug smøremiddel ved boring i andre typer metal end støbejern og messing. u Lav en fordybning med en kørner i midten af det hul, der skal bores, for at forbedre nøjagtigheden. Iskruning u Brug altid den rette type og størrelse skruetrækker.u Prøv at smøre lidt opvaskemiddel eller sæbe på skruen, hvis den er vanskelig at spænde. u Hold altid værktøjet og skruetrækkeren i lige linje med skruen. Vedligeholdelse Dit BLACK+DECKER-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring. Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt. Advarsel! Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse på værktøjet. Træk laderen ud af stikkontakten, før den rengøres. u Rens jævnligt værktøjets og laderens ventilationshuller med en blød børste eller en tør klud. u Rens regelmæssigt motorhuset med en fugtig klud. Der må ikke bruges skuremidler eller opløsningsmidler. u Åbn jævnligt patronen, og bank på den for at fjerne støv indvendigt. Miljø

Separat bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Når dit BLACK+DECKER-produkt en dag er udtjent, eller du ikke længere har brug for det, må du ikke smide det ud sammen med det almindelige affald. Produktet skal bortskaffes separat.

Ved separat bortskaffelse af brugte produkter og emballage bliver der mulighed for at genanvende forskellige materialer. Genanvendelse af materialer medvirker til at forebygge miljøforurening og mindsker behovet for råstoffer. Lokal lovgivning kan kræve separat indsamling af elektriske husholdningsapparater på kommunale affaldsdepoter eller af den detailhandlende ved køb af et nyt produkt. BLACK+DECKER sørger for at indsamle og genanvende BLACK+ DECKER-produkter, når disse ikke længere kan bruges. Hvis du vil benytte dig af denne service, skal du returnere produktet til et autoriseret værksted, der indsamler produkterne for os. Kontakt det lokale BLACK+DECKER-kontor på den adresse, der er angivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede BLACK+DECKER-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com Batterier

Aad batteriet helt, og tag det derefter ud af værktøjet. u NiCd-, NiMH- og Li-Ion-batterier kan genbruges. Aever dem på et autoriseret værksted eller en lokal genbrugsstation. Tekniske data EGBL14 (H1) EGBL18 (H1) Spænding V

14,4 18 Hastighed uden belastning Min

10/25 10/25 Lader 905902** (typ. 1) Indgangsspænding V

Kapacitet Ah 1.3 1.5 1.3 1.5 Type Li-Ion Li-Ion Li-Ion Li-Ion68 (Oversættelse af de oprindelige instruktioner) DANSK Lydtrykniveau i henhold til EN 60745: Lydtryk (L

, usikkerhed (K) 1,5 m/s

, usikkerhed (K) 1,5 m/s

EGBL14, EGBL18 Black & Decker erklærer, at produkterne beskrevet under "Tekniske data" er i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-1 Garanti Black & Decker garanterer, at produktet er fri for skader og fejl og tilbyder en fremragende garanti. Garantien er et tillæg til forbrugerens lovsikrede rettigheder og påvirker ikke disse. Garantien gælder inden for medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde. Hvis et Black & Decker-produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specikationen inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst mulig ulempe for kunden. Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med: u Produktet har været anvendt erhvervsmæssigt eller til udlejning. u Produktet har været anvendt forkert eller er ikke vedligeholdt. u Produktet er beskadiget af fremmedlegemer, substanser eller pga. uheld. u Garantien gælder ikke, hvis reparationer er udført af andre end et autoriseret Black & Decker-værksted. For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted. Kontakt det lokale Black & Decker-kontor på den adresse, der er angivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede Black & Decker-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com Gå venligst ind på vores website www.blackanddecker.dk for at registrere dit nye produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der ndes yderligere oplysninger om mærket BLACK+DECKER og vores produktsortiment på adressen www.blackanddecker.dk Disse produkter er endvidere i overensstemmelse med direktiv 2014/30/EU og 2011/65/EU. Kontakt Black & Decker på nedenstående adresse eller se vejledningens bagside for at få ere oplysninger. Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter denne erklæring på vegne af Black & Decker. R. Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 05/09/201469 (Alkuperäisten ohjeiden käännös) SUOMI Käyttötarkoitus Tämä BLACK+DECKERin pora/ruuvinväännin on tarkoitettu ruuvien kiinnittämiseen sekä puun, metallin ja muovin poraamiseen. Tämä työkalu on tarkoitettu vain yksityiskäyttöön. Turvallisuusohjeet Sähkötyökalujen yleiset turvavaroitukset
