BRUGSANVISNING KR1102K BLACK & DECKER

Separat avfallshåndtering. Dette produktet må ikke kastes sammen med husholdningsavfall. Hvis du synes Black & Decker-produktet bør skiftes ut, eller du ikke har bruk for det lenger, må du ikke kaste det sammen med husholdningsavfall. Sørg for separat avfallshåndtering for dette produktet.

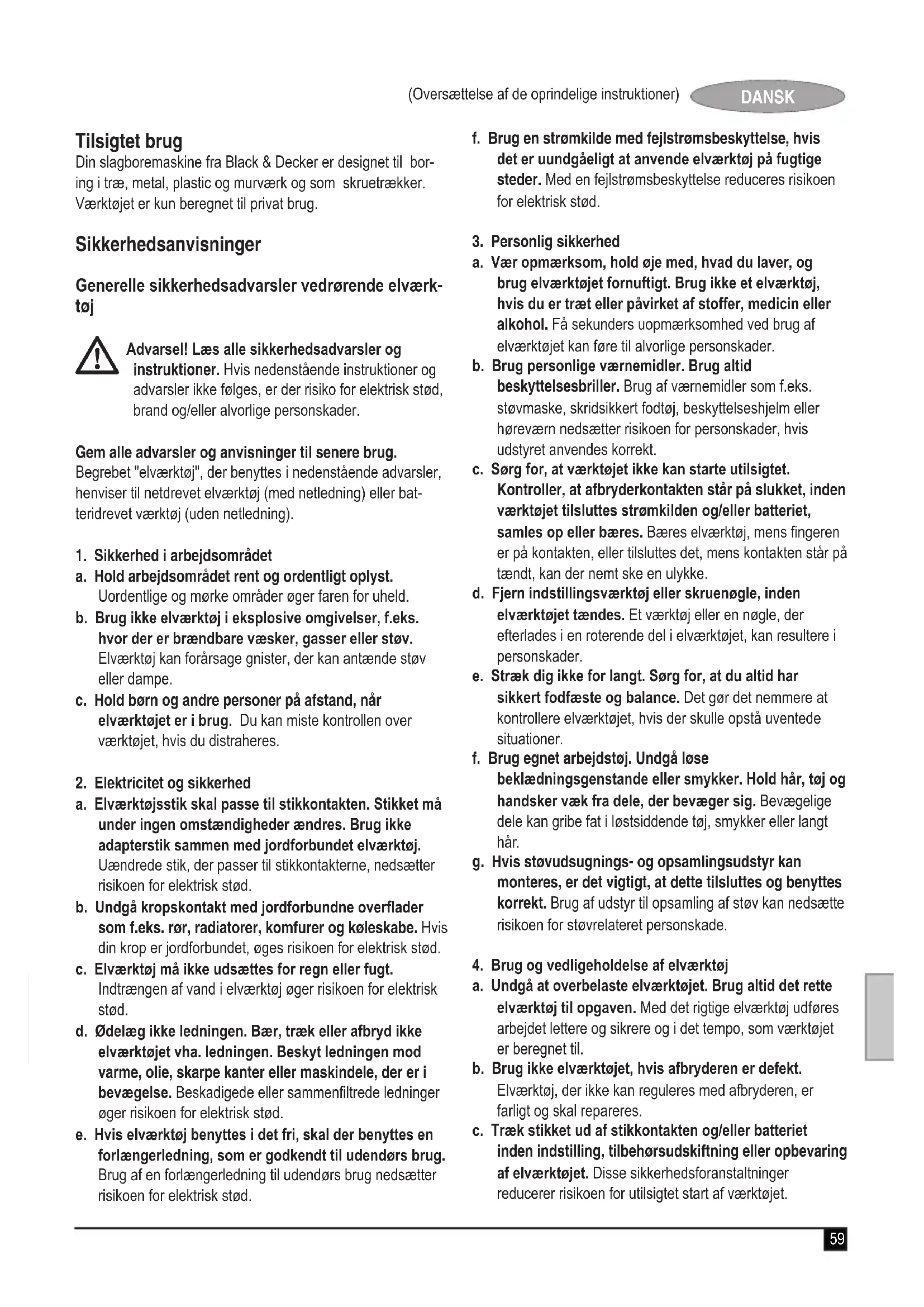

Advarsel! Læs alle sikkerhedsadvarsler og instruktioner. Hvis nedenstående instruktioner og advarsler ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og anvisninger til senere brug. Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller bat- teridrevet værktøj (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Hold arbejdsområdet rent og ordentligt oplyst. Uordentlige og mørke områder øger faren for uheld. b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj kan forårsage gnister, der kan antænde støv eller dampe. c. Hold børn og andre personer på afstand, når elværktøjet er i brug. Du kan miste kontrollen over værktøjet, hvis du distraheres.

2. Elektricitet og sikkerhed

a. Elværktøjsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c. Elværktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i elværktøj øger risikoen for elektrisk stød. d. Ødelæg ikke ledningen. Bær, træk eller afbryd ikke elværktøjet vha. ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenltrede ledninger øger risikoen for elektrisk stød. e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis det er uundgåeligt at anvende elværktøj på fugtige steder. Med en fejlstrømsbeskyttelse reduceres risikoen for elektrisk stød.

3. Personlig sikkerhed

a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Brug ikke et elværktøj, hvis du er træt eller påvirket af stoffer, medicin eller alkohol. Få sekunders uopmærksomhed ved brug af elværktøjet kan føre til alvorlige personskader. b. Brug personlige værnemidler. Brug altid beskyttelsesbriller. Brug af værnemidler som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn nedsætter risikoen for personskader, hvis udstyret anvendes korrekt. c. Sørg for, at værktøjet ikke kan starte utilsigtet. Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Bæres elværktøj, mens ngeren er på kontakten, eller tilsluttes det, mens kontakten står på tændt, kan der nemt ske en ulykke. d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet tændes. Et værktøj eller en nøgle, der efterlades i en roterende del i elværktøjet, kan resultere i personskader. e. Stræk dig ikke for langt. Sørg for, at du altid har sikkert fodfæste og balance. Det gør det nemmere at kontrollere elværktøjet, hvis der skulle opstå uventede situationer. f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår. g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af udstyr til opsamling af støv kan nedsætte risikoen for støvrelateret personskade.

4. Brug og vedligeholdelse af elværktøj

a. Undgå at overbelaste elværktøjet. Brug altid det rette elværktøj til opgaven. Med det rigtige elværktøj udføres arbejdet lettere og sikrere og i det tempo, som værktøjet er beregnet til. b. Brug ikke elværktøjet, hvis afbryderen er defekt. Elværktøj, der ikke kan reguleres med afbryderen, er farligt og skal repareres. c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørsudskiftning eller opbevaring af elværktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet.60 (Oversættelse af de oprindelige instruktioner) DANSK d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøj, eller som ikke har gennemlæst disse instrukser, benytte maskinen. Elværktøj er farligt, hvis det benyttes af ukyndige personer. e. Elværktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt elværktøj. f. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at styre. g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. I tilfælde af anvendelse af elværktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

a. Få altid elværktøjet repareret af kvalicerede fagfolk med udelukkende identiske reservedele. Dermed opretholdes elværktøjets sikkerhed. Yderligere sikkerhedsadvarsler for elværktøj

Advarsel! Yderligere sikkerhedsadvarsler for boremaskiner og slagboremaskiner u Bær høreværn ved slagboring. Støj kan forårsage høretab. u Brug de ekstra håndtag, der følger med værktøjet. Det kan medføre personskade, hvis kontrollen over værktøjet mistes. u Hold i elværktøjets isolerede gribeader, hvis der er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger eller værktøjets egen ledning. Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød u Brug aldrig mejseltilbehør i roterende funktion. Tilbehøret sætter sig fast i materialet og roterer boret. u Brug skruetvinger eller lignende til at holde og støtte materialet på et stabilt underlag. Det er ikke nok at holde materialet ind mod kroppen. Det bliver ustabilt, og du kan miste kontrollen. u Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter. u Rør ikke ved spidsen af et bor lige efter boring, det kan være varmt. u Apparatets påtænkte anvendelse fremgår af vejledningen. Brugen af ekstraudstyr eller tilbehør eller udførelse af opgaver med værktøjet ud over de i brugervejledningen anbefalede kan medføre risiko for personskade og/eller materiel skade. Andres sikkerhed u Dette apparat må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, med mindre det sker under overvågning, eller der gives instruktion i brugen af ap- paratet af en person, der er ansvarlig for deres sikkerhed. u Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet. Restrisici. Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: u Tilskadekomst forårsaget af berøring af roterende/bev- ægelige dele. u Tilskadekomst forårsaget af udskiftning af dele, blade eller tilbehør. u Tilskadekomst forårsaget af langvarig brug af et værktøj. Husk at holde pause jævnligt ved brug af et værktøj i længere tid. u Høreskader. u Sundhedsrisici forårsaget af indånding af støv, der gener- eres ved brug af værktøjet (eksempel: Arbejde med træ, især, eg, bøg og MDF). Vibration De angivne værdier for udsendelse af vibration opført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden anført i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angi- vne værdi for udsendelse af vibration kan også bruges som en foreløbig vurdering af eksponeringen. Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.61 (Oversættelse af de oprindelige instruktioner) DANSK I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EC til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne. Mærkater på værktøjet Følgende symboler er anbragt på værktøjet:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst. Elektricitet og sikkerhed

Denne maskine er dobbelt isoleret. Derfor er jor- dledning ikke nødvendig. Kontroller altid, at strøm- forsyningen svarer til spændingen på typeskiltet. u Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret Black & Decker-værksted, så farlige situationer undgås. Funktioner Dette værktøj leveres med nogle af eller alle følgende komponenter.

1. Knap til trinløs hastighedsregulering

3. Greb til trinløs hastighed

4. Kontakt til skift af retning

6. Knap til valg af borefunktion

Samling Advarsel! Kontroller før montering, at værktøjet er slukket, og at stikket er taget ud af stikkontakten. Montering af sidehåndtaget og dybdestoppet (g.

u Drej grebet mod uret, til du kan trække sidehåndtaget (9) frem til værktøjets forende. u Drej sidehåndtaget til den ønskede stilling. u Sæt dybdestoppet (8) i monteringshullet som vist. u Indstil boredybden som beskrevet herunder. u Spænd sidehåndtaget ved at dreje grebet med uret. Indstilling af boredybde (g. A) u Løsn sidehåndtaget (9)ved at dreje grebet mod uret. u Indstil dybdestoppet (8) til den ønskede position. Den maksimale boredybde er afstanden mellem borets spids og den forreste del af dybdestoppet. u Spænd sidehåndtaget ved at dreje grebet med uret. Montering af tilbehør (g. B - D) Nøglefri patron med spindellås (når denne medleveres) (g. B) u Åbn patronen (7)ved at dreje muffen (11)mod uret. u Sæt borskaftet (12) i patronen. u Spænd patronen ved at dreje muffen med uret. Nøglefri patron (når denne medleveres) (g. C) u Åbn patronen ved at dreje på den forreste del (13)med den ene hånd, mens der holdes fast i den bageste del (14) med den anden hånd. u Sæt borskaftet (12)i patronen, og spænd patronen fast. Nøglepatron (når denne medleveres) (g. D) u Åbn patronen ved at dreje muffen (15)mod uret. u Sæt borskaftet (12) i patronen. u Sæt patronnøglen (16) i hvert hul (17) på siden af patro- nen, og drej med uret, til den er strammet. Afmontering og genmontering af patronen (g. E) u Åbn patronen så meget som muligt. u Fjern patronholderens skrue, der sidder i patronen, ved at dreje den med uret med en skruetrækker. u Sæt en unbrakonøgle i patronen, og slå på den med en hammer som vist. u Fjern unbrakonøglen. u Fjern patronen ved at dreje den mod uret. u Monter patronen igen ved at skrue den på spindlen og fastgøre den med patronholdeskruen. Anvendelse Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes. Advarsel! Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter. Valg af borefunktion u Ved hammerboring i murværk og beton skal funktions- vælgeren (6) indstilles til

position u Ved boring i stål, træ og plastic skal funktionsvælgeren (6) indstilles til

position.62 (Oversættelse af de oprindelige instruktioner) DANSK 2-gear-vælger (g. A) u Ved boring i stål samt ved brug som skruetrækker skal to- gear-vælgeren (5) drejes til position 1 ved at placere pilen (10)ud for tallet 1 (1. gear). u Ved boring i andre materialer end stål skal to-gear-vælger- en (5) drejes til position 2 ved at placere pilen (10)ud for tallet 2 (2. gear). Valg af omløbsretning Brug forlæns omløb (med uret) ved boring og spænding af skruer. Brug baglæns omløb (mod uret) for at løsne skruer eller fjerne et fastklemt bor. u Tryk skyderen til skift af retning (4) mod venstre for at vælge forlæns omløb. u Tryk skyderen til skift af retning mod højre for at vælge baglæns omløb. Advarsel! Skift aldrig omløbsretning, mens motoren kører. Tænd og sluk u Tryk på kontakten til variabel hastighed (1) for at starte værktøjet. Værktøjets hastighed afhænger af, hvor langt du trykker kontakten. Hvis værktøjet har en knap til trinløs hastighedskontrol(3) sættes den på det ønskede hastighedsområde. Brug generelt lave hastigheder til bor med stor diameter og lave hastigheder til bor med mindre diameter. u Tryk på spærreknappen (2), og udløs kontakten til variabel hastighed for at opnå konstant funktion. Denne funktion kan kun aktiveres ved fuld hastighed eller ved en hastighed, der er indstillet med knappen til trinløs hastighedskontrol (3). Denne funktion kan ikke aktiveres ved baglæns omløb. u Udløs kontakten til variabel hastighed for at stoppe værk- tøjet. Sluk for værktøjet efter arbejde i konstant funktion ved at trykke på knappen til variabel hastighed igen for at udløse den. Tilbehør Værktøjets ydeevne afhænger af det anvendte tilbehør. Tilbehør fra Black & Decker og Piranha er fremstillet efter høje kvalitetsstandarder og er designet til at forbedre dit værktøjs ydeevne. Når du bruger dette tilbehør, vil værktøjet yde optimalt. Vedligeholdelse Dit Black & Decker-apparat/værktøj med eller uden ledning er beregnet til brug gennem lang tid med et minimum af vedlige- holdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring. Advarsel! Før udførelse af nogen form for vedligeholdelse på elværktøj med/uden ledning: u Sluk, og tag apparatets/værktøjets stik ud af stikkontakten. u Eller sluk og fjern batteriet fra apparatet/værktøjet, hvis det har en separat batteripakke. u Eller aad batteriet helt, hvis det er indbygget, og sluk derefter. u Træk laderen ud af stikkontakten, før den rengøres. Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt. u Rengør jævnligt apparatets/værktøjets/laderens ventila- tionshuller med en blød børste eller en tør klud. u Rengør med jævne mellemrum motorhuset med en fugtig klud. Der må ikke bruges skuremidler eller opløsningsmi- dler. u Åbn jævnligt patronen, og bank på den for at fjerne indvendigt støv (hvis monteret). Udskiftning af stik (kun Storbritannien og Irland) Sådan monteres et nyt stik: u Det gamle stik skal bortskaffes på en sikker måde. u Slut den brune ledning til den strømførende klemme på det nye stik. u Slut den blå ledning til den neutrale klemme. Advarsel! Der skal ikke foretages nogen tilslutning til jordk- lemmen. Følg de monteringsanvisninger, der leveres sammen med kvalitetsstik. Anbefalet sikring: 5 A. Miljøbeskyttelse

Separat bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdning- saffald. Når dit Black & Decker-produkt en dag er udtjent, eller du ikke længere har brug for det, må du ikke smide det ud sammen med det almindelige affald. Produktet skal bortskaffes separat.

Ved separat bortskaffelse af brugte produkter og emballage bliver der mulighed for at genanvende forskellige materialer. Genanvendelse af materialer medvirker til at forebygge miljøforurening og mind- sker behovet for råstoffer. Lokal lovgivning kan kræve separat indsamling af elektriske husholdningsapparater på kommunale affaldsdepoter eller af den detailhandlende ved køb af et nyt produkt. Black & Decker sørger for at indsamle og genanvende Black & Decker-produkter, når disse ikke længere kan bruges. Hvis du vil benytte dig af denne service, skal du returnere produktet til et autoriseret værksted, der indsamler produkterne for os.63 (Oversættelse af de oprindelige instruktioner) DANSK Kontakt det lokale Black & Decker-kontor på den adresse, der er angivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoris- erede Black & Decker-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com Tekniske data KR7532 (Type 1) KR8542 (Type 1) Indgangsspænding V 230 230Motoreffekt W750 850Hastighed uden belastning min

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 18/02/201164 (Oversættelse af de oprindelige instruktioner) DANSK Garanti Black & Decker garanterer, at produktet er fri for skader og fejl og tilbyder en fremragende garanti. Garantien er et tillæg til forbrugerens lovsikrede rettigheder og påvirker ikke disse. Ga- rantien gælder inden for medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde. Hvis et Black & Decker-produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specikationen inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst mulig ulempe for kunden. Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med: u Produktet har været anvendt erhvervsmæssigt eller til udlejning. u Produktet har været anvendt forkert eller er ikke vedlige- holdt. u Produktet er beskadiget af fremmedlegemer, substanser eller pga. uheld. u Garantien gælder ikke, hvis reparationer er udført af andre end et autoriseret Black & Decker-værksted. For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted. Kontakt det lokale Black & Decker-kontor på den adresse, der er opgivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoris- erede Black & Decker-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com Gå venligst ind på vores website www.blackanddecker.dk for at registrere dit nye produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der ndes yderligere oplysninger om mærket Black & Decker og vores produktsortiment på adressen www.blackanddecker.dk65 (Alkuperäisten ohjeiden käännös) SUOMI Käyttötarkoitus Tämä Black & Deckerin iskuporakone on tarkoitettu puun, metallin, muovin ja betonin poraamiseen sekä ruuvien kiinnit- tämiseen. Tämä työkalu on tarkoitettu vain yksityiskäyttöön. Turvallisuusohjeet Sähkötyökalujen yleiset turvavaroitukset
