GEBRUIKSAANWIJZING KR1102K BLACK & DECKER

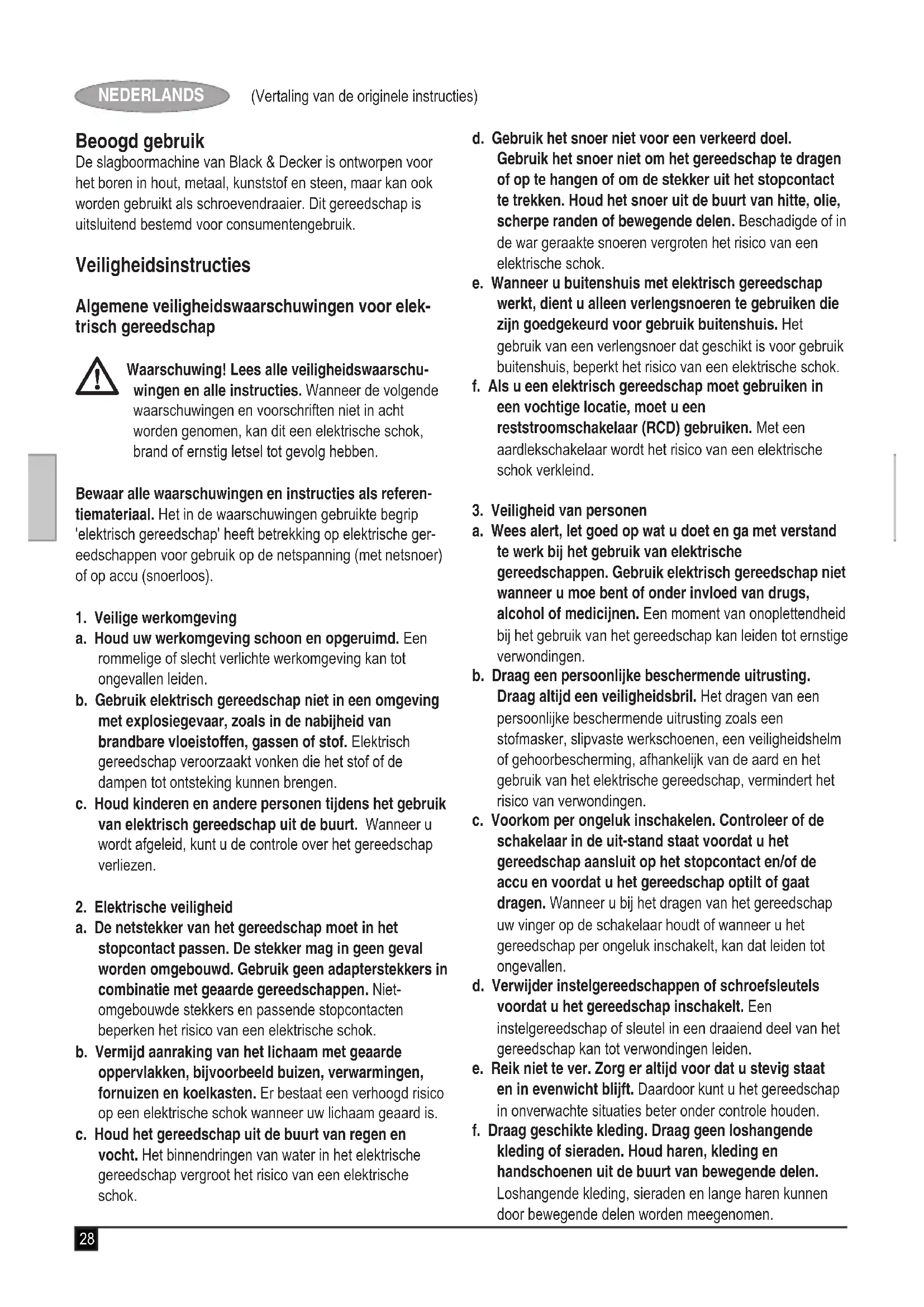

Waarschuwing! Lees alle veiligheidswaarschu- wingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en instructies als referen- tiemateriaal. Het in de waarschuwingen gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische ger- eedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en opgeruimd. Een rommelige of slecht verlichte werkomgeving kan tot ongevallen leiden. b. Gebruik elektrisch gereedschap niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen. c. Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Niet- omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d. Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok. e. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok. f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar wordt het risico van een elektrische schok verkleind.

3. Veiligheid van personen

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen. b. Draag een persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c. Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanneer u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanneer u het gereedschap per ongeluk inschakelt, kan dat leiden tot ongevallen. d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e. Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.29 (Vertaling van de originele instructies) NEDERLANDS g. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.

4. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het gereedschap niet. Gebruik het geschikte elektrische gereedschap voor uw toepassing. Met het geschikte elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap. d. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e. Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet klemmen, en of er onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen. f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel en zijn gemakkelijker te besturen. g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bedoelde toepassingen kan leiden tot gevaarlijke situaties.

a. Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt de veiligheid van het gereedschap gewaarborgd. Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschu- wingen voor boormachines en slagboormachines u Draag gehoorbeschermers bij gebruik als slagboor. Door het geluid van het gereedschap kan uw gehoor worden beschadigd. u Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Als u de controle over het gereedschap verliest, kan dat letsel veroorzaken. u Houd het gereedschap vast bij de geïsoleerde gree- poppervlakken als u een handeling uitvoert waarbij het snijdende hulpstuk met onzichtbare draden of met het eigen snoer in aanraking kan komen. Als een draad onder spanning wordt geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen. u Gebruik nooit een beitelhulpstuk in de draaimodus. Het hulpstuk komt vast te zitten in het materiaal en de boor- machine zal draaien. u Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiel platform vast te zetten en te steunen. Als u het werkstuk met de hand of tegen uw lichaam vasthoudt, is het niet stabiel en kunt u de controle over het gereedschap verliezen. u Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort. u Raak de punt van een boor niet meteen na het boren aan. Deze kan heet zijn. u In deze instructiehandleiding wordt ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelin- gen met dit gereedschap dan in deze gebruikershandlei- ding worden aanbevolen, kan tot persoonlijk letsel en/of schade aan eigendom leiden. Veiligheid van anderen u Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met een lichamelijke of geestelijke beperking of die geen ervaring met of kennis van dit ap- paraat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. u Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.30 (Vertaling van de originele instructies) NEDERLANDS Overige risico's Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvat- ten: u Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen. u Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires. u Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen. u Gehoorbeschadiging. u Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, vooral eiken, beuken en MDF.) Trillingen De aangegeven waarden voor trillingsemissie in de tech- nische gegevens en de conformiteitsverklaring zijn gemeten conform een standaardtestmethode die door EN 60745 wordt geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsem- issie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling. Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau. Wanneer de blootstelling aan trillingen wordt vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vere- ist door 2002/44/EC ter bescherming van personen die tijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootstelling aan trillingen reken- ing worden gehouden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en wanneer het gereed- schap stationair loopt alsook de aanlooptijd. Labels op het gereedschap Het apparaat is voorzien van de volgende pictogrammen:

Waarschuwing! De gebruiker moet de instructie- handleiding lezen om het risico op letsel te vermind- eren. Elektrische veiligheid

Dit gereedschap is dubbel geïsoleerd. Een aardaansluiting is daarom niet noodzakelijk. Con- troleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. u Als het netsnoer is beschadigd, moet dit worden vervan- gen door de fabrikant of een Black & Decker-servicecen- trum om gevaren te voorkomen. Onderdelen Dit gereedschap kan de volgende onderdelen bevatten:

1. Schakelaar met variabele snelheden

2. Vergrendelingsknop

3. Regelknop voor variabele snelheid

4. Schakelaar voor rechtsom/linksom

5. Twee-versnellingsschakelaar

6. Knop voor boormodus

Montage Waarschuwing! Zorg vóór aanvang van de montage dat het apparaat is uitgeschakeld en de netstekker is losgekoppeld van het lichtnet. Zijgreep en diepteregelaar bevestigen (g. A) u Draai de greep linksom totdat u de zijgreep (9) naar de voorkant van het gereedschap kunt schuiven, zoals aangegeven. u Draai de zijgreep in de gewenste stand. u Plaats de diepteregelaar (8) zoals aangegeven in het bevestigingsgat. u Stel de boordiepte in op de hierna beschreven wijze. u Zet de zijgreep vast door de greep rechtsom te draaien. De boordiepte instellen (g. A) u Maak de zijgreep(9) los door de greep linksom te draaien. u Stel de diepteregelaar (8) in op de gewenste stand. De maximale boordiepte is gelijk aan de afstand tussen de punt van de boorbit en de voorkant van de diepteregelaar. u Zet de zijgreep vast door de greep rechtsom te draaien.31 (Vertaling van de originele instructies) NEDERLANDS Een hulpstuk aanbrengen (g. B - D) Spanknop zonder sleutel met vergrendelingsknop (Indien geleverd) (g. B) u Open de spanknop(7)door de huls (11) linksom te draaien. u Plaats de bitschacht (12) in de spanknop. u Draai de spanknop vast door de huls linksom te draaien. Spanknop zonder sleutel (Indien geleverd) (g. C) u Open de spanknop door het voorste gedeelte(13) met uw ene hand te draaien terwijl u het achterste gedeelte(14) vasthoudt met de andere hand. u Plaats de bitschacht (12) in de spanknop en zet de span- knop stevig vast. Spanknop met sleutel (Indien geleverd) (g. D) u Open de spanknop door de huls (15) linksom te draaien. u Plaats de bitschacht (12) in de spanknop. u Plaats de spanknopsleutel (16) in elk gat (17) aan de zijkant van de spanknop en draai deze rechtsom totdat de spanknop stevig vast zit. De spanknop verwijderen en opnieuw plaatsen (g.

u Open de spanknop zo ver mogelijk. u Verwijder de borgschroef, die zich in de spanknop bevindt, door deze met een schroevendraaier rechtsom te draaien. u Zet een inbussleutel vast in de spanknop en sla hier zoals wordt aangegeven met een hamer op. u Verwijder de inbussleutel. u Draai de spanknop linksom om deze te verwijderen. u Plaats de spanknop terug door deze op de spil te draaien en vast te zetten met de borgschroef van de spanknop. Gebruik Waarschuwing! Laat het gereedschap in zijn eigen tempo werken. Niet overbelasten. Waarschuwing! Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort. De boormodus selecteren u Voor klopboren in metselwerk en beton, moet u de knop voor de gebruiksmodus (6) instellen op de stand

u Als u in staal, hout of plastic wilt boren of schroeven wilt indraaien, stelt u de knop voor de gebruiksmodus (6) in op de stand

Twee-versnellingsschakelaar (g. A) u Als u in metaal wilt boren of wilt schroeven, draait u de tweeversnellingsschakelaar(5) in positie 1 door de pijl (10) op één lijn te brengen met het getal 1 (eerste versnelling). u Als u in materialen anders dan metaal wilt boren of wilt schroeven, draait u de tweeversnellingsschakelaar(5) in positie 2 door de pijl (10) op één lijn te brengen met het getal 2 (tweede versnelling). De draairichting selecteren Voor boren en het vastdraaien van schroeven, gebruikt u de voorwaartse draairichting (rechtsom). Voor het losdraaien van schroeven of het verwijderen van een vastgelopen boorbit, gebruikt u de tegengestelde draairichting (linksom). u Als u vooruit draaien wilt selecteren, drukt u de schuifknop voor rechtsom/linksom (4) naar links. u Als u achteruit draaien wilt selecteren, drukt u de schu- ifknop voor rechtsom/linksom naar rechts. Waarschuwing! Verander de draairichting nooit terwijl de motor loopt. In- en uitschakelen u U schakelt het gereedschap in door op de schakelaar met variabele snelheden (1) te drukken. De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt. Als het gereedschap een variabele snelheidsrege- laarsknop(3)heeft, stelt u deze in op de gewenste snel- heid. In het algemeen geldt dat u lage snelheden gebruikt voor boorbits met een grote diameter en hoge snelheden voor boorbits met een kleinere diameter. u Druk de vergrendelingsknop (2) in en laat de schakelaar met variabele snelheden los om de continustand te activ- eren. Deze optie is alleen beschikbaar op volle snelheid of op een snelheid die is aangegeven op de variabele snelheidsregelaarsknop (3). Deze optie werkt niet tijdens achteruit draaien. u U schakelt het gereedschap uit door de schakelaar met variabele snelheden los te laten. Druk vanuit de continu- stand nogmaals op de schakelaar met variabele snelh- eden en laat deze los om de continustand te deactiveren. Accessoires De prestaties van het gereedschap zijn afhankelijk van de gebruikte accessoires. Accessoires van Black & Decker en Piranha zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. In combinatie met deze accessoires kunt u uw gereedschap nog beter laten presteren. Onderhoud Uw Black & Decker-gereedschap/-apparaat (met nets- noer/snoerloos) is ontworpen om gedurende langere tijd te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.32 (Vertaling van de originele instructies) NEDERLANDS Waarschuwing! Doe altijd het volgende voordat u onder- houds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos) uitvoert. u Schakel het gereedschap/apparaat uit en trek de stekker uit het stopcontact. u Als het gereedschap/apparaat een afzonderlijke accu heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit. u Als de accu is ingebouwd, laat u deze volledig ontladen. Schakel dan het apparaat uit. u Neem de lader uit het stopcontact voordat u deze schoon- maakt. Naast regelmatige reiniging vereist de lader geen onderhoud. u Reinig regelmatig de ventilatieopeningen van het gereed- schap/apparaat/lader met een zachte borstel of droge doek. u Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik geen schuur- of oplosmiddel. u Open regelmatig de spanknop en tik erop om eventueel stof uit het binnenste te verwijderen (indien van toepass- ing). Netstekker vervangen (alleen Verenigd Koninkrijk en Ierland) Als er een nieuwe netstekker moet worden aangebracht: u Gooi de oude stekker op verantwoorde wijze weg. u Verbind de bruine draad met de spannings-/fasepool in de nieuwe stekker. u Verbind de blauwe draad met de nul-/neutraalpool. Waarschuwing! De aardepool hoeft niet te worden aanges- loten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 5 A. Milieu

Aparte inzameling. Dit product mag niet met normaal huishoudelijk afval worden weggegooid. Mocht u op een dag constateren dat het Black & Decker- product aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug. Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft. Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze serv- icecentra te sturen, die de inzameling voor ons verzorgen. U kunt het adres van het dichtstbijzijnde Black & Decker-serv- icecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker- servicecentra en meer informatie m.b.t. onze klantenservice vinden op internet op: www.2helpU.com Technische gegevens KR7532 (Type 1) KR8542 (Type 1) Ingangsspanning V

Onbelast toerental min

Onbelast toerental min

KR7532, KR8542, KR911, KR1102 Black & Decker verklaart dat deze producten, die zijn beschre- ven onder "Technische gegevens", voldoen aan: 2006/42/EG, EN 60745-1, EN 60745-2-1 Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding. Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en geeft deze verklaring namens Black & Decker af.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Verenigd Koninkrijk 18/02/2011 Garantie Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materi- aal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: u Het product is gebruikt voor handelsdoeleinden, profes- sionele toepassingen of verhuurdoeleinden. u Het product onoordeelkundig is gebruikt. u Het product is beschadigd door invloeden van buitenaf of door een ongeval. u Reparaties zijn uitgevoerd door anderen dan onze serv- icecentra of Black & Decker-personeel. Om een beroep te doen op de garantie, dient u een aank- oopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. onze klantenservice vinden op internet op: www.2helpU.com Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aan- biedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl.34 (Traducción de las instrucciones originales) ESPAÑOL Uso especíco Su taladro de percusión Black & Decker está diseñado para taladrar madera, metal, plásticos y mampostería, así como para atornillar. Esta herramienta está pensada únicamente para uso doméstico. Instrucciones de seguridad Advertencias de seguridad generales para herrami- entas eléctricas
