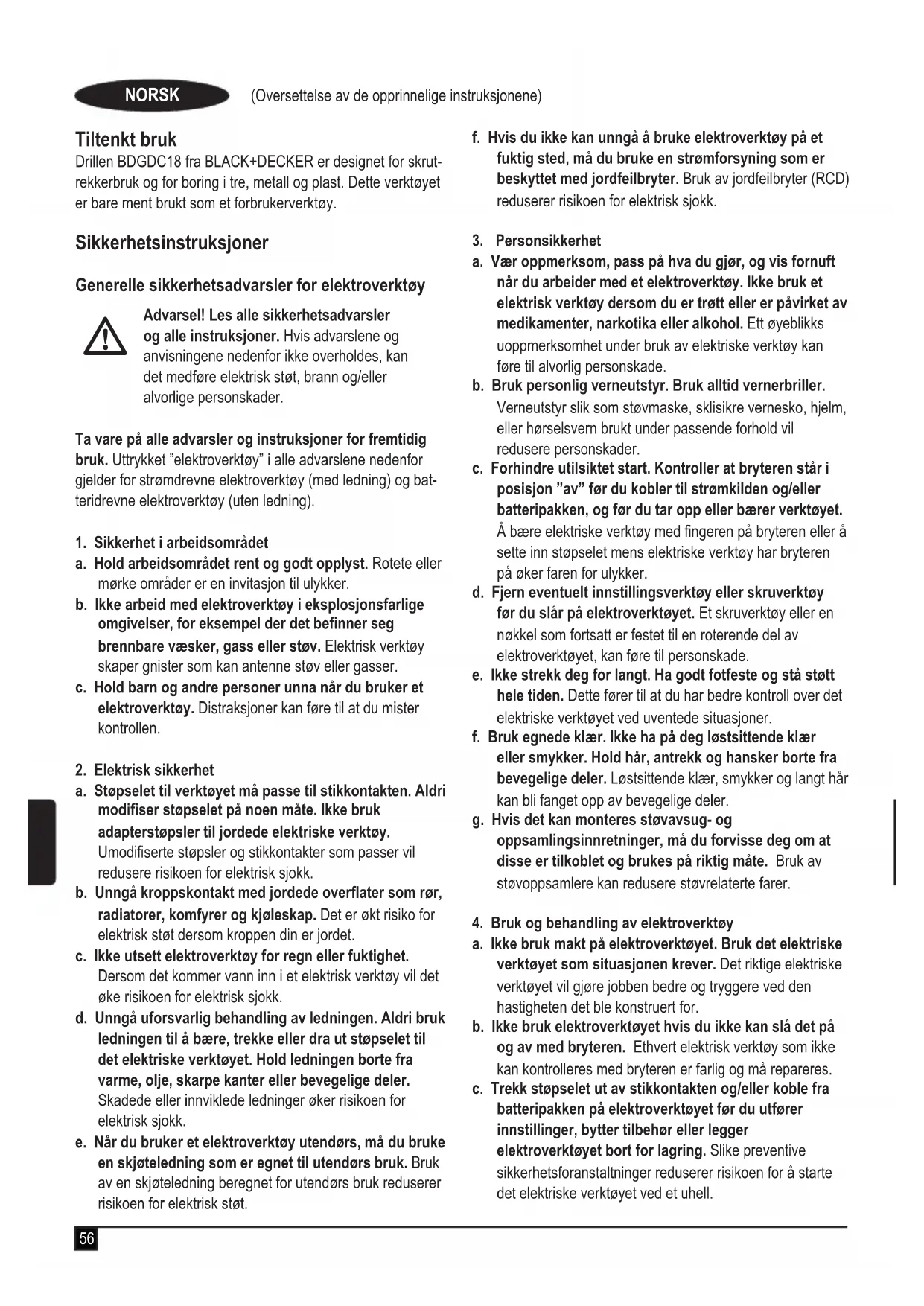

BRUKSANVISNING BDGDC18 BLACK & DECKER

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Uttrykket ”elektroverktøy” i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og bat- teridrevne elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet

a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker. b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det benner seg brennbare væsker, gass eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser. c. Hold barn og andre personer unna når du bruker et elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

2. Elektrisk sikkerhet

a. Støpselet til verktøyet må passe til stikkontakten. Aldri modiser støpselet på noen måte. Ikke bruk adapterstøpsler til jordede elektriske verktøy. Umodiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk. b. Unngå kroppskontakt med jordede overater som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt dersom kroppen din er jordet. c. Ikke utsett elektroverktøy for regn eller fuktighet. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk. d. Unngå uforsvarlig behandling av ledningen. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk. e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet til utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt. f. Hvis du ikke kan unngå å bruke elektroverktøy på et fuktig sted, må du bruke en strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade. b. Bruk personlig verneutstyr. Bruk alltid vernerbriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader. c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon ”av” før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Å bære elektriske verktøy med ngeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker. d. Fjern eventuelt innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade. e. Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner. f. Bruk egnede klær. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende klær, smykker og langt hår kan bli fanget opp av bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

4. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for. b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort for lagring. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.57 (Oversettelse av de opprinnelige instruksjonene) NORSK d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolige med det, eller som ikke kjenner disse instruksjonene. Elektriske verktøy er farlige i hendene på utrenede brukere. e. Sørg for vedlikehold av elektroverktøy. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere. g. Bruk elektroverktøyet, tilbehør, bor osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

5. Bruk og stell av batteriverktøy

a. Ladningen skal bare skje med den laderen som produsenten har spesisert. En lader som passer for en type batteripakke kan føre til risiko for brann dersom den brukes på en annen batteripakke. b. Bruk elektroverktøy bare sammen med spesikt angitte batteripakker. Bruk av andre batteripakker kan føre til risiko for personskade og brann. c. Når batteripakken ikke er i bruk, må du oppbevare den atskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan opprette en forbindelse fra en terminal til en annen. Kortslutning av batteripolene mot hverandre kan føre til brannskader eller brann. d. Ved feilaktig bruk kan det komme væske ut av batteriet, unngå kontakt med den. Dersom du kommer i kontakt med den, skyll av med vann. Dersom du får væsken i øynene, søk legehjelp. Væske som kommer ut av batteriet kan føre til irritasjon eller brannskader.

a. Elektroverktøyet skal repareres av kvalisert personell og bare med originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt. Ytterligere sikkerhetsadvarsler for elektro- verktøy

Advarsel! Ytterligere sikkerhetsadvarsler for boremaskiner u ruk hjelpehåndtak som følger ned verktøyet. Å miste kontroll kan forårsake personskade. u Hold elektroverktøyet i de isolerte håndtakene når du utfører et arbeid der skjæretilbehøret kan komme i kontakt med skjulte ledninger. Kapping av en strøm- førende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt. u Hold elektroverktøyet i de isolerte grepene når du utfører arbeid der festeanordningen kan komme i kon- takt med skjulte ledninger. Skruer som kommer i kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi brukeren støt. u Bruk klemmer eller en annen praktisk måte å feste og støtte arbeidsstykket på en stabil plattform. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du mister kontroll. u Før du borer i vegger, gulv eller tak, må du kontrollere plasseringen av kabler og rør. u Unngå å komme i berøring med spissen på et bor rett etter boring, da den kan være varm. u Bruksområdet er beskrevet i denne bruksanvisningen. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det medføre fare for personskader og/eller skade på eiendom. Andre personers sikkerhet u Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet. u Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet. Restrisikoer Når verktøyet brukes, kan det oppstå ytterligere risikoer som kanskje ikke er beskrevet i de medfølgende sikkerhetsadvars- lene. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse inkluderer: u Personskader som forårsakes av berøring av en roter- ende/bevegelig del. u Personskader som forårsakes av at en del, et blad eller tilbehør endres. u Personskader som skyldes for lang tids bruk av verktøyet. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.58 (Oversettelse av de opprinnelige instruksjonene) NORSK u Hørselskader. u Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF). Vibrasjon Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjon- semisjonsverdien kan også brukes til en foreløpig vurdering av eksponering. Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt. Når det vurderes vibrasjonseksponering for å avgjøre hvilke sikkerhetstiltak som kreves ifølge 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig til arbeidsfor- mål, skal det, når vibrasjonseksponeringen anslås, tas hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på. Dette inkluderer å ta hensyn til alle deler av brukssyklu- sen, for eksempel når verktøyet er avslått, når det går på tomgang og når utløseren er trykket inn. Etiketter på verktøyet Følgende advarselssymboler vises på verktøyet sammen med datokoden:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade. Ytterligere sikkerhetsinstruksjoner for bat- terier og ladere (følger ikke med verktøyet) Batterier u Forsøk aldri å åpne av noen årsak. u Ikke utsett batteriet for vann. u Ikke oppbevar det på steder hvor temperaturen kan komme over 40 °C. u Lad bare ved temperaturer mellom 10 °C og 40 °C. u Bruk bare laderen som følger med verktøyet. u Følg instruksjonene i avsnittet ”Miljøvern” når du skal kaste batterier.

Ikke forsøk å lade opp skadede batterier. Ladere u Bruk bare BLACK+DECKER-laderen til å lade batteriet i apparatet som laderen ble levert sammen med. Andre batterier kan sprekke og føre til personskade og materiell skade. u Prøv aldri å lade ikke-oppladbare batterier. u Skift ut defekte ledninger umiddelbart. u Ikke utsett laderen for vann. u Ikke åpne laderen. u Ikke stikk gjenstander eller ngre inn i laderen.

Laderen er bare beregnet for innendørs bruk.

Denne laderen er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Ikke skift ut lade- ren med et vanlig nettstøpsel. u Hvis strømledningen blir skadet, må den byttes av produsenten eller et autorisert BLACK+DECKER-service- senter for å unngå fare. Funksjoner Dette verktøyet har noen av eller alle følgende egenskaper.

Montering Bruk Advarsel! La verktøyet arbeide i sin egen hastighet. Må ikke overbelastes. Lading av batteriet (Fig. A) Batteriet må lades før første gang det brukes, og hver gang det ikke lenger gir nok strøm til oppgaver som tidligere ble utført uten problemer. Batteriet kan bli varmt under lading. Dette er normalt og innebærer ikke feil. Advarsel! Ikke lad batteriet ved omgivelsestemperaturer under 10 °C eller over 40 °C. Anbefalt ladetemperatur er ca. 24 °C. Merk: Laderen vil ikke lade et batteri hvis celletemperaturen er under ca. 10 °C eller over 40 °C.59 (Oversettelse av de opprinnelige instruksjonene) NORSK Du bør la batteriet stå i laderen. Laderen begynner å lade automatisk når celletemperaturen blir høyere eller lavere. u Plugg laderen inn i enhver standard 230 Volts 50 Hz stik- kontakt. u Sett batteripakken inn i laderen som vist i Fig. A. u Det grønne LED-lyset blinker for å varsle om at batteriet lades. u Fullført lading vises ved at den grønne LED-en er på. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. Advarsel! fare for brann. Når du kobler fra laderen fra verk- tøyet, forsikre deg om at laderen er tatt ut av stikkontakten først, deretter kobler du fra laderkabelen fra verktøyet. Sette inn og ta av batteripakke på verktøyet (Fig. B) Advarsel! Pass på at låseknappen er i bruk for å hindre utilsiktet aktivering av bryteren før du tar ut eller setter inn et batteri. Installere batteripakken: u Sett batteriet inn i verktøyet til du hører et klikk når det går i lås (Fig. B) Ta av batteripakke på verktøyet (Fig. C) u Trykk på batteriutløserknappen som vist på (Fig. C) og dra batteripakken ut av verktøyet. Instrukser for bruk Dreiemomentkontroll (Fig. D) Dette verktøyet er utstyrt med en mansjett (3) for å velge bruksmodus og stille inn moment for å skru til skruer. Store skruer og arbeidsstykker i harde materialer krever høyere mo- ment er små skruer og arbeidsstykker med bløte materialer. u For boring i tre, metall og plast stilles mansjetten i still- ingen med boresymbolet u Når verktøyet brukes som skrutrekker, settes mansjetten i ønsket stilling. Hvis du ikke vet hva som er riktig innstilling ennå, går du frem slik: u Sett mansjetten i stillingen for laveste moment. u Stram til den første skruen. u Hvis koblingen lager en klikkelyd før du oppnår ønsket resultat, øker du mansjettinnstillingen og fortsetter å stramme skruen. Gjenta til du når korrekt innstilling. Bruk denne innstillingen for de gjenværende skruene.. Nøkkelfri chuck (Fig. E) Advarsel! Pass på at låseknappen er i bruk for å hindre utilsik- tet aktivering av bryteren før du tar ut eller setter inn tilbehør. Slik setter du inn et bor eller annet tilbehør: u Hold den bakre havdelen av chucken (8) med én hånd, og bruk den andre hånden til å dreie den fremre halvdelen (4) mot klokken sett fra chucksiden. u Sett biten eller annet tilbehør helt inn i chucken og fest godt ved å holde den bakre delen av chucken og rotere frontdelen med klokken (sett fra chicksiden). Advarsel! Ikke forsøk å stramme drill-bits (eller annet tilbehør) ved å gripe rundt fronten av chucken og deretter slå på verktøyet. Det kan oppstå skade på chucken og personskade når tilbehør skiftes. Boring/skrutrekking u Velg rotasjon fremover eller bakover med glidebryteren for fremover/bakover (2). u Trykk på bryteren (1) for å slå verktøyet på. Hastigheten til verktøyet avhenger av hvor langt inn du trykker bryteren. u Slipp bryteren for å slå verktøyet av. Råd for optimal bruk Boring u Bruk kun skarpe drillbits. u Støtt opp og fest arbeidsstykket godt, som angitt i sik- kerhetsanvisningene. u Bruk riktig og påkrevd sikkerhetsutstyr som anvist i sik- kerhetsinstruksjonene. u Sikre og vedlikeholde arbeidsområdet som beskrevet i sikkerhetsinstruksjonene. u Kjør maskinen svært langsomt til hullet er dypt nok til å holde drillbiten fra å skli ut. u Trykk i rett linje med boret. Bruk nok trykk til at boret biter, men ikke så mye at motoren stanser eller at boret skifter retning. u Hold drillen fast med begge hender for å kontrollere vridningen. u IKKE KLIKK MED BRYTEREN PÅ ET FASTKJØRT VERKTØY PÅ OG AV FOR Å FOR- SØKE Å STARTE DET. BOREMASKINEN KAN BLI SKADET. u Reduser blokkering til et minimum ved gjennombrudd ved å redusere trykket og bore langsomt gjennom den siste delen av hullet. u Hold motoren i gang mens du trekker boret ut av det borede hullet. Dette vil bidra til å redusere fastkjøring. u Forsikre deg om at bryteren slår drillen på og av. Boring i tre Hull i tre kan bores med de samme spiralborene som brukes til metall, eller med ate bor. Disse borene bør være skarpe og bør trekkes ut ofte under boringen så spon kan fjernes fra furene i boret. Boring i metall Bruk et en skjærevæske for smøring ved boring i metall. Unn- tak er støpejern og messing som bør bores tørt. Smøremidle- ne som virker best, er svovelholdig skjæreolje eller fettolje.60 (Oversettelse av de opprinnelige instruksjonene) NORSK Bruk som skrutrekker u Bruk alltid riktig type og størrelse av skrutrekkerbit.u Hvis skruer er vanskelige å stramme, prøver du å bruke litt ytende vaskemiddel eller såpe som smøremiddel. u Hold alltid verktøyet og skrutrekkerbiten i rett linje med skruen Feilsøking Problem Mulig årsak Mulig løsningEnheten starter ikke. Batteripakken er ikke ladet.Kontroller kravene til ladning av batteripakkenBatteripakken blir ikke ladet.Laderen er ikke satt inn i stikkontakten. Omgivelsestempe-raturen er for varm eller kald.Sett laderen i en stikkon-takt som virker. Flytt laderen og batteriet til et sted med lufttemperatur over 40 grader F (45ºC) eller under 105 grader F (+40,5ºC)Enheten stopper brått.Batteripakken har nådd sin maksimale temperaturgrense.Ikke oppladet. (For å få lengst mulig levetid på batteriet, er batteri-pakken designet for å slå seg av straks den er utladet)La batteripakken kjøle segned. Sett i laderen og la den lade seg opp. Vedlikehold BLACK+DECKER-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig å sørge for riktig stell av verktøyet og regelmessig renhold. Laderen krever ikke annet vedlikehold enn regelmessig rengjøring. Advarsel! Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet. Trekk ut laderen fra stikkontakten før du rengjør den. u Rengjør ventilasjonsåpningene i verktøyet og laderen jevnlig med en myk børste eller tørr klut. u Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjørings- midler. u Åpne chucken regelmessig, og bank på den for å fjerne eventuelt støv fra innsiden. Miljøvern

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall. Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale regler. Mer informasjon nner du på www.2helpU.com Tekniske data BDGDC18Spenning

Strøm Amp 1Omtrentlig ladetid Timer 1,5-461 (Oversettelse av de opprinnelige instruksjonene) NORSK Batteri BL1518 Spenning

Kapasitet Ah 4,0 Type Li-Ion Lydtrykknivå i henhold til EN 60745: Lydtrykk (L

) 76,2 dB(A), usikkerhet (K) 3 dB(A) Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar med EN 60745: Boring i metall (a h, D )2,5 m/s

Skrutrekking uten slag (a
