BRUKSANVISNING ASD18KB BLACK & DECKER

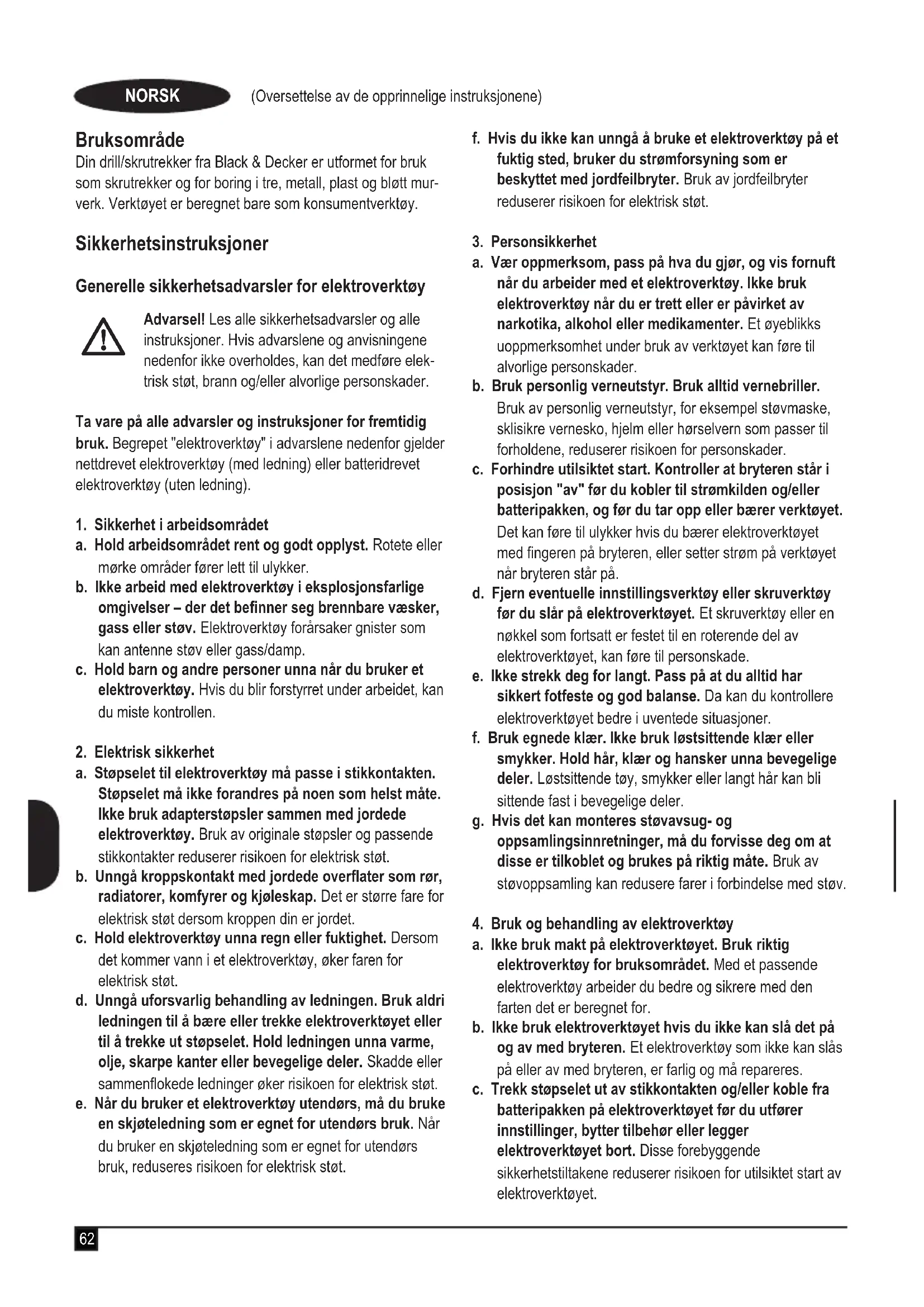

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elek- trisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene nedenfor gjelder nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

a. Støpselet til elektroverktøy må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b. Unngå kroppskontakt med jordede overater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt dersom kroppen din er jordet. c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker faren for elektrisk støt. d. Unngå uforsvarlig behandling av ledningen. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenokede ledninger øker risikoen for elektrisk støt. e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. f. Hvis du ikke kan unngå å bruke et elektroverktøy på et fuktig sted, bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader. b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselvern som passer til forholdene, reduserer risikoen for personskader. c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Det kan føre til ulykker hvis du bærer elektroverktøyet med ngeren på bryteren, eller setter strøm på verktøyet når bryteren står på. d. Fjern eventuelle innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade. e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f. Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan bli sittende fast i bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamling kan redusere farer i forbindelse med støv.

4. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk riktig elektroverktøy for bruksområdet. Med et passende elektroverktøy arbeider du bedre og sikrere med den farten det er beregnet for. b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Et elektroverktøy som ikke kan slås på eller av med bryteren, er farlig og må repareres. c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktøyet.63 (Oversettelse av de opprinnelige instruksjonene) NORSK d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolig med det, eller som ikke har lest denne bruksanvisningen. Elektroverktøy er farlige når de brukes av uerfarne personer. e. Sørg for vedlikehold av elektroverktøy. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdt elektroverktøy er årsaken til mange ulykker. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre. g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

5. Bruk og stell av batteriverktøyet

a. Gjenoppladningen skal bare skje med den laderen som produsenten har spesisert. En lader som er egnet til én type batteripakke, kan føre til brannrisiko når den brukes med en annen batteripakke. b. Bruk elektroverktøy bare med spesikt angitte batteripakker. Bruk av andre batteripakker kan føre til fare for personskader og brann. c. Når batteripakken ikke er i bruk, må du oppbevare den atskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan opprette en forbindelse fra en terminal til en annen. Kortslutning av batteriterminalene kan føre til forbrenning eller brann. d. Under uheldige forhold kan det lekke væske fra batteriet. Unngå å komme i kontakt med væsken. Dersom du ved et uhell kommer i kontakt med væsken, må du skylle med vann. Får du batterivæske i øynene, må du i tillegg oppsøke lege. Væske som lekker fra batteriet, kan forårsake irritasjoner eller forbrenninger.

a. Elektroverktøy skal alltid repareres av kvalisert personell og kun med originale reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes. Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsel! Ytterligere sikkerhetsadvarsler for driller og slagdriller u Bruk hørselvern når du bruker slagdrill. Hvis du utsettes for støy, kan hørselen bli redusert. u Bruk hjelpehåndtak som følger ned verktøyet. Tap av kontroll kan føre til personskade. u Hold elektroverktøyet i de isolerte grepene når du utfører et arbeid hvor skjæretilbehøret kan komme i kontakt med skjulte ledninger.. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt. u Hold elektroverktøyet i de isolerte grepene når du utfører et arbeid hvor festeanordningen kan komme i kontakt med skjulte ledninger.. Hvis festeanordninger kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt. u Bruk klemmer eller andre praktiske metoder for å spenne fast og støtte arbeidsstykket på en stabil plat- tform. Hvis arbeidsstykket holdes med hånden eller inn mot kroppen, vil det være ustabilt, og dette kan lett føre til at du mister kontrollen. u Før du borer i vegger, gulv eller tak, må du kontrollere plasseringen av kabler og rør. u Unngå å komme i berøring med spissen på et bor rett etter boring, da den kan være varm. u Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet. Barn skal være under oppsyn så du er sikker på at de ikke leker med verktøyet. u Beregnet bruk er beskrevet i denne håndboken. Bruk av tilbehør eller koblingsstykker eller utføring av oppgaver som ikke er anbefalt for verktøyet i denne håndboken, kan medføre fare for personskade og/eller skade på eiendeler. Andre risikoer. Ved bruk av produktet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter: u Personskader som forårsakes av berøring av en roter- ende/bevegelig del. u Personskader som forårsakes av at en del, et blad eller tilbehør endres. u Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.64 (Oversettelse av de opprinnelige instruksjonene) NORSK u Svekket hørsel. u Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF). Vibrasjon Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sam- menligne et verktøy med et annet. Den oppgitte vibrasjonsem- isjonsverdien kan også brukes til en foreløpig vurdering av eksponering. Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt. Når man vurderer vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man når man anslår vibrasjonseksponeringen, ta hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen – også de gangene verktøyet slås av, og når det går på tomgang, i tillegg til tiden utløseren er inne. Merking på verktøyet Følgende symboler vises på verktøyet:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade. Ytterligere sikkerhetsinstruksjoner for batterier og ladere Batterier u Forsøk ikke å åpne uansett hvilket formål du måtte ha. u Ikke utsett batteriet for vann. u Skal ikke oppbevares på steder der temperaturen kan overskride 40 °C. u Lad bare ved temperaturer mellom 10°C og 40°C. u Bruk bare laderen som følger med verktøyet. u Følg instruksene som nnes i avsnittet "Miljø" når du skal kaste batterier.

Ikke forøk å lade opp skadede batterier. Ladere u Black & Decker-laderen skal bare brukes til å lade bat- teriet i apparatet som laderen kom sammen med. Andre batterier kan sprekke og føre til personskade og materiell skade. u Prøv aldri å lade ikke-oppladbare batterier. u Skift ut defekte ledninger umiddelbart. u Ikke utsett laderen for vann. u Ikke åpne laderen. u Ikke stikk gjenstander eller ngre inn i laderen.

Laderen er bare beregnet for bruk innendørs.

Denne laderen er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at nettspennin- gen er i overensstemmelse med spenningen på typeskiltet. Prøv aldri å skifte ut laderen med et vanlig nettstøpsel. u Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert Black & Decker-service- senter for å unngå fare. Funksjoner Dette verktøyet inkluderer noen av eller alle funksjonene nedenfor.

(Oversettelse av de opprinnelige instruksjonene) NORSK Montering Advarsel! Fjern batteriet fra apparatet før montering. Sette inn og ta ut batteriet (gur B) u Når du skal sette inn batteriet (9), holder du det overfor kontakten på verktøyet. Skyv batteriet inn i kontakten til det klikker på plass. u Når du skal ta ut batteriet, trykker du på utløserknappen (12) og trekker samtidig batteriet ut av kontakten. Sette på og ta av bor eller skrutrekkerbit Dette verktøyet er utstyrt med en borelås uten nøkkel så bor og bits kan byttes enkelt. u Lås verktøyet ved å sette glidebryteren for fremover/bako- ver (2) i midtstillingen. u Åpne borelåsen (6) ved å vri den. u Sett bitskaftet inn i borelåsen, og stram borelåsen godt. Dette verktøyet leveres med en skrutrekkerbit i bitholderen (7). u Når du skal ta ut skrutrekkerbiten fra bitholderen, løfter du biten ut av fordypningen. u Når du skal oppbevare skrutrekkerbiten, trykker du den bestemt inn i holderen. Advarsel! Ikke prøv å stramme bor (eller annet tilbehør) ved å holde i borelåsen og skru verktøyet på. Det kan oppstå skade på borelåsen og personskade når tilbehør skiftes. Bruk Advarsel! La verktøyet arbeide i sin egen hastighet. Ikke overbelast det. Advarsel! Før du borer i vegger, gulv eller tak, må du kontrol- lere plasseringen av kabler og rør. Ladning av batteriet (gur A) Batteriet må lades før første bruk og hver gang det ikke lenger gir nok strøm til jobber som tidligere lett ble utført. Batteriet kan bli varmt under ladning. Dette er normalt og innebærer ikke feil. Advarsel! Ikke lad batteriet hvis temperaturen i omgivelsene er under 10 °C eller over 40 °C. Anbefalt ladetemperatur: ca. 24 °C. Merk: Laderen vil ikke lade et batteri hvis celletempera- turen er under ca. 10 °C eller over 40 °C. Du bør la batteriet stå i laderen. Laderen begynner å lade automatisk når celletemperaturen blir høyere eller lavere. u Når du skal lade batteriet (8), setter du det inn i laderen (9). Batteriet kan bare settes i laderen på én måte. Ikke bruk makt. Pass på at batteriet sitter helt inne i laderen. u Koble laderen til en stikkontakt, og kontroller at den er på. Ladeindikatoren (10) vil blinke. Ladingen er fullført når ladeindikatoren (10) lyser kontinuerlig. Laderen og batteriet tåler å være tilkoblet over lengre tid. LED-lampen tennes når laderen av og til "fyller på" batterilad- ningen. u Lad utladete batterier innen 1 uke. Batterienes levetid vil bli mye mindre hvis de oppbevares utladet. Batteriet er i laderen Laderen og batteripakken kan forbli tilkoblet med lysende LED i ubegrenset tid. Laderen vil holde batteripakken klar og fulladet. Laderdiagnose Hvis laderen oppdager et svakt eller skadet batteri, blinker ladingsindikatoren (10) rødt med rask takt. Fortsett som følger: u Sett inn batteriet (8) igjen. u Hvis ladeindikatoren fortsetter å blinke rødt i rask takt, må du bruke et annet batteri for å nne ut om ladeprosessen fungerer som den skal. u Hvis den nye batteripakken lades korrekt, er den opprin- nelige batteripakken defekt og bør leveres til et service- senter for resirkulering. u Hvis det nye batteriet gir samme indikasjon som det opprinnelige batteriet, bringer du laderen til et autorisert servicesenter. Merk: Det kan ta så mye som 30 minutter å avgjøre om batteriet er defekt. Hvis batteriet blir for varmt eller for kaldt, vil lampen blinke rødt vekselvis raskt og langsomt (ett blink ved hver hastighet og så gjenta dette). Velge rotasjonsretning (gur C) For boring og stramming av skruer brukes rotasjon fremover (med klokken). For løsning av skruer eller fjerning av bor som sitter fast, brukes rotasjon bakover (mot klokken). u Når du skal velge rotasjon fremover, skyver du glidebry- teren (2) for fremover/bakover til venstre. u Når du skal velge rotasjon bakover, skyver du glidebry- teren til høyre. u Når du skal låse verktøyet, setter du glidebryteren for fremover/bakover i midtstillingen. Slå av og på u Velg rotasjon fremover eller bakover med glidebryteren (2) for fremover/bakover. u Trykk på bryteren (1) for å slå verktøyet på. Hastigheten til verktøyet avhenger av hvor langt inn du trykker utløserbry- teren. u Slipp utløserbryteren for å slå verktøyet av.66 (Oversettelse av de opprinnelige instruksjonene) NORSK Autoselect

-teknologi I skrutrekkermodus, dette verktøyet er utstyrt med Auto- sense

-teknologi som bidrar til å skru inn skruer presist og uanstrengt. u Velg skrutrekkermodus, og påse at fremover/bakover (2) er skjøvet til venstre. u Trykk på utløserbryteren (1) for å skru en skrue inn i arbeidsstykket. Verktøyet stopper automatisk når skruen ligger i ukt med arbeidsstykket. u Hvis du ønsker en dypere skrue, fortsetter du å holde inne utløserbryteren. Drillen begynner å rotere etter et øyeblikk, og skruen skrus inn til ønsket dybde i en mer kontrollerbar hastighet. u Når den ønskede dybden er nådd, slipper du utløserbry- teren. Merk: Hvis skruen stopper halvveis, slipper du bryteren (1) trykk på bryteren (1) for å starte på nytt. Ladeindikator (gur D) Verktøyet er utstyrt med en ladeindikator. Denne kan brukes til å se batteriets ladenivå under bruk. u Trykk på enten velgeren for bormodus (3) eller velgeren for skrutrekkermodus (4) for å se den nåværende ladesta- tusen. LED-arbeidslampe LED-arbeidslampen (8) aktiveres automatisk når utløseren trykkes inn. LED-arbeidslampen lyser når utløseren er delvis trykket inn, før enheten begynner å gå. Råd for optimal bruk Boring u Benytt alltid lett trykk i rett linje langs boret. u Like før boret bryter gjennom på den andre siden av arbeidsstykket, reduserer du trykket på verktøyet. u Bruk et trestykke på baksiden av arbeidsstykker som kan bli splintret. u Bruk spissbor når du borer hull med stor diameter i tre. u Bruk HSS-bor når du borer i metall. u Bruk et smøremiddel når du borer i metall bortsett fra støpejern og messing. u Lag en fordypning med en dor midt i hullet som skal bores, for å øke nøyaktigheten. Bruk som skrutrekker u Bruk alltid riktig type og størrelse av skrutrekkerbit. u Hvis skruer er vanskelige å stramme, prøver du å bruke litt ytende vaskemiddel eller såpe som smøremiddel. u Hold alltid verktøyet og skrutrekkerbiten i rett linje med skruen. Vedlikehold Black & Decker-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhen- gig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid. Laderen krever ikke annet vedlikehold enn regelmessig rengjøring. Advarsel! Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet. Koble laderen fra nettstrømmen før du rengjør den. u Rengjør ventilasjonsåpningene i verktøyet og laderen jevnlig med en myk børste eller tørr klut. u Rengjør motorhuset jevnlig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. u Åpne borelåsen regelmessig, og bank på den for å fjerne eventuelt støv fra innsiden. Miljø

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt. Gjenbruk av resirkulerte materialer bidrar til redusert miljøforurensing og reduserer behovet for råmaterialer. Det kan være lokale bestemmelser for separat avfallshåndter- ing for elektriske produkter fra husstander på kommunale avfallsplasser eller hos forhandleren, når du kjøper et nytt produkt. Black & Decker har en ordning for innsamling og resirkulering av Black & Decker-produkter som ikke skal brukes lenger. Du kan benytte denne tjenesten ved å levere produktet til et hvilket som helst autorisert serviceverksted.67 (Oversettelse av de opprinnelige instruksjonene) NORSK Du kan nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplys- ninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com Batterier

14.4 18Hastighet uten belastning

18 18 18Kapasitet Ah 1.1 1.3 1.5Type Li-ion Li-ion Li-ionLydtrykknivå i henhold til EN 60745:Lydtrykk (L ) 67.1 dB(A), usikkerhet (K) 3 dB(A)Lydeffekt (L ) 78.1 dB(A), usikkerhet (K) 3 dB(A))Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar med EN 60745:Boring i metall (a h, D ) < 2.5 m/s , usikkerhet (K) 1.5 m/s Bruk som skrutrekker uten slag (a h, s ) < 2.5 m/s , usikkerhet (K) 1.5 m/s

ASD14/ASD18 Black & Decker erklærer at de produktene som er beskrevet under Tekniske data, er i samsvar med: 2006/42/EF, EN 60745-1, EN 60745-2-1 Disse produktene er også i samsvar med direktiv 2004/108/ EF og 2011/65/EU. Hvis du ønsker mer informasjon, kontakt Black & Decker på følgende adresse, eller se på baksiden av bruksanvisningen. Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Black & Decker.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannia 20/01/2014 13/25 16/2868 (Oversettelse av de opprinnelige instruksjonene) NORSK Garanti Black & Decker er trygg på kvaliteten på sine produkter og tilb- yr en enestående garanti. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter og er ikke i konikt med disse. Garantien er gyldig i EU- og EFTA-medlemsstatene. Hvis et Black & Decker-produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesikasjonene innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig vanskelighet for kunden, med mindre: u Produktet har vært brukt i yrkes-/næringsvirksomhet eller til utleie. u Produktet har vært utsatt for feilaktig bruk eller dårlig vedlikehold. u Produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell. u Andre enn autoriserte serviceverksteder eller Black & Deckers serviceteknikere har forsøk å reparere produktet. For å ta garantien i bruk må du vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Du kan nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du nner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no.69 (Oversættelse af de oprindelige instruktioner) DANSK Anvendelsesområde Din ledningsfri Black & Decker bore/skruemaskine er designet til skrueopgaver samt til boring i træ, metal, plastik og bløde mure. Værktøjet er kun beregnet til privat brug. Sikkerhedsvejledning Generelle sikkerhedsadvarsler vedrørende elværk- tøj
