BEDIENUNGSANLEITUNG ASD18KB BLACK & DECKER

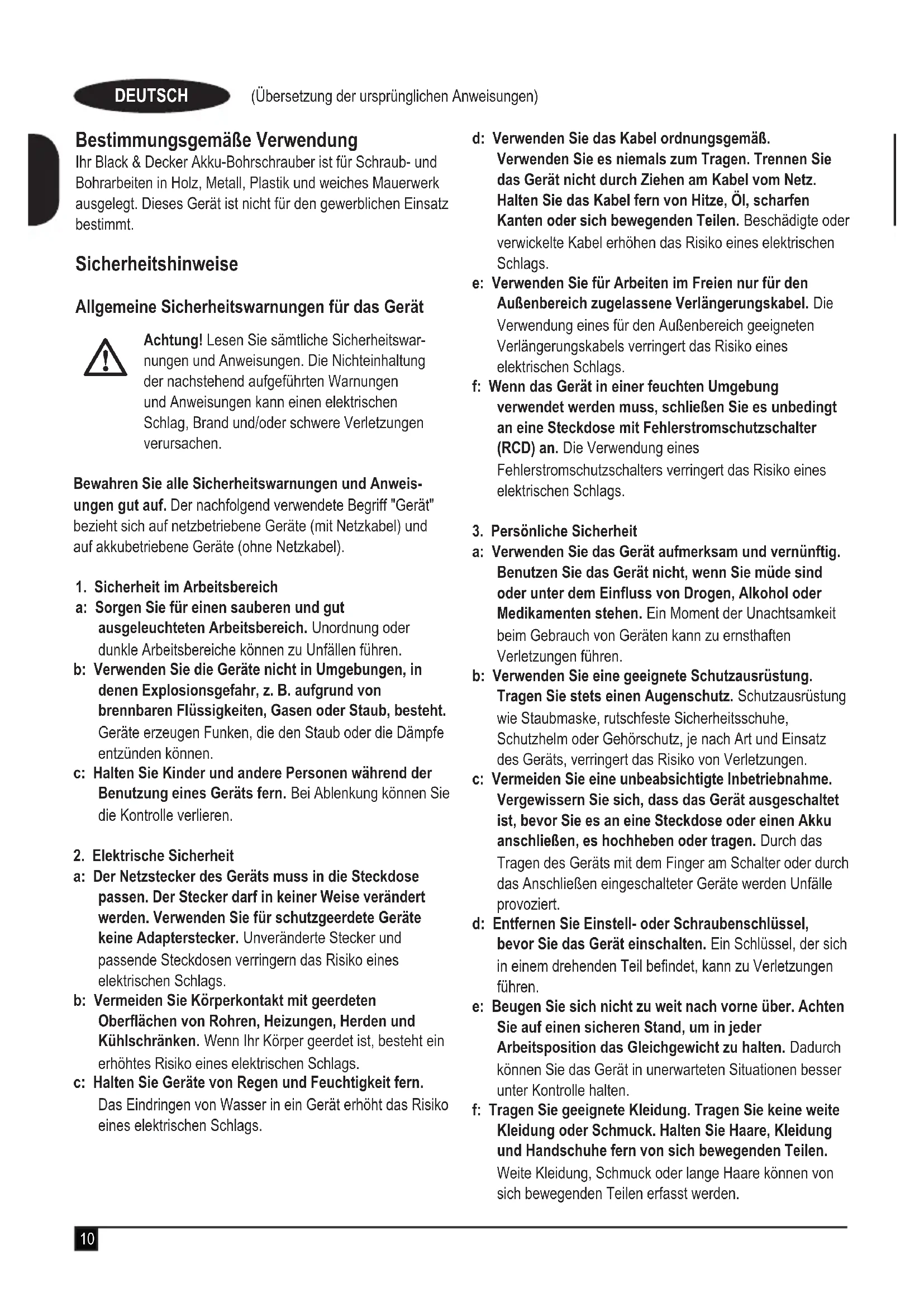

Achtung! Lesen Sie sämtliche Sicherheitswar- nungen und Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitswarnungen und Anweis- ungen gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a: Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen. b: Verwenden Sie die Geräte nicht in Umgebungen, in denen Explosionsgefahr, z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub, besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c: Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2. Elektrische Sicherheit

a: Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie für schutzgeerdete Geräte keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags. b: Vermeiden Sie Körperkontakt mit geerdeten Oberächen von Rohren, Heizungen, Herden und Kühlschränken. Wenn Ihr Körper geerdet ist, besteht ein erhöhtes Risiko eines elektrischen Schlags. c: Halten Sie Geräte von Regen und Feuchtigkeit fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags. d: Verwenden Sie das Kabel ordnungsgemäß. Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags. e: Verwenden Sie für Arbeiten im Freien nur für den Außenbereich zugelassene Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags. f: Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD) an. Die Verwendung eines Fehlerstromschutzschalters verringert das Risiko eines elektrischen Schlags.

3. Persönliche Sicherheit

a: Verwenden Sie das Gerät aufmerksam und vernünftig. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen. b: Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen. c: Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Durch das Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließen eingeschalteter Geräte werden Unfälle provoziert. d: Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Schlüssel, der sich in einem drehenden Teil bendet, kann zu Verletzungen führen. e: Beugen Sie sich nicht zu weit nach vorne über. Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten. f: Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.11 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH g: Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden einer Staubauffangvorrichtung verringert Gefährdungen durch Staub.

4. Gebrauch und Pege von Geräten

a: Überlasten Sie das Gerät nicht. Verwenden Sie das für Ihre Arbeit passende Gerät. Durch das Arbeiten in dem für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit. b: Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c: Ziehen Sie den Stecker aus der Steckdose, und/oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. d: Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e: Halten Sie Geräte in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten. f: Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu führen. g: Verwenden Sie Gerät, Zubehör, Einsätze usw. entsprechend diesen Anweisungen, und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Gebrauch und Pege von akkubetriebenen Geräten

a: Laden Sie den Akku nur mit dem vom Hersteller vorgesehenen Ladegerät auf. Die Verwendung von Ladegeräten, die für eine andere Art von Akku bestimmt sind, kann dazu führen, dass sich der Akku beim Laden entzündet. b: Verwenden Sie nur die für das jeweilige Gerät vorgesehenen Akkus. Die Verwendung anderer Akkus kann zu Verletzungen oder Bränden führen. c: Bewahren Sie den Akku bei Nichtbenutzung nicht in der Nähe metallischer Objekte wie Büroklammern, Münzen, Schlüsseln, Nägeln oder Schrauben auf, da diese eine Verbindung zwischen beiden Polen des Akkus herstellen können. Bei einem Kurzschluss der Akkuanschlüsse besteht Verbrennungs- oder Feuergefahr. d: Durch unsachgemäßen Gebrauch können Flüssigkeiten aus dem Akku austreten. Berühren Sie diese nicht! Sollten Sie dennoch unbeabsichtigt mit diesen Flüssigkeiten in Berührung kommen, spülen Sie die betroffenen Stellen sofort mit reichlich Wasser. Suchen Sie sofort einen Arzt auf, wenn die Flüssigkeit in Kontakt mit Ihren Augen gekommen ist. Flüssigkeiten aus Akkus können Hautreizungen oder Verbrennungen hervorrufen.

a: Lassen Sie das Gerät nur von qualiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. So wird gewährleistet, dass die Sicherheit des Geräts erhalten bleibt. Zusätzliche Sicherheitswarnungen für das Gerät

Achtung! Zusätzliche Sicherheitswarnungen für Bohrschrauber und Schlagbohrmaschinen u Tragen Sie bei der Arbeit mit Schlagbohrmaschinen einen Gehörschutz. Ein hoher Geräuschpegel kann Gehörschäden verursachen. u Verwenden Sie die mitgelieferten Zusatzgriffe. Wenn Sie die Kontrolle über das Gerät verlieren, kann dies zu Verletzungen führen. u Halten Sie das Gerät an den isolierten Griffächen fest, wenn Sie Arbeiten ausführen, bei denen ver- deckte Kabel durch Werkzeuge beschädigt werden könnten. Der Kontakt mit stromführenden Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen. u Halten Sie das Gerät an den isolierten Griffächen fest, wenn Sie Arbeiten ausführen, bei denen ver- deckte Kabel durch Verbindungselemente beschädigt werden könnten. Der Kontakt mit stromführenden Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen. u Fixieren Sie das Werkstück mit Zwingen oder ähnlichen Hilfsmitteln auf einer stabilen Oberäche. Ein Werkstück, das mit der Hand oder gegen den Körper gehalten wird, ist unzureichend befestigt und kann leicht außer Kontrolle geraten.12 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH u Prüfen Sie vor dem Bohren in Wände, Fußböden oder Decken diese Stellen auf dahinterliegende Kabel oder Rohre. u Berühren Sie die Spitze des Bohreinsatzes nicht unmit- telbar nach dem Bohren, da diese heiß sein kann. u Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. u Der vorgesehene Verwendungszweck ist in dieser Anleitung beschrieben. Die Verwendung von Zubehör- oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren kön- nen zu Verletzungen und/oder Sachschäden führen. Restrisiken. Für den Gebrauch dieses Geräts verbleiben zusätzliche Re- strisiken, die möglicherweise nicht in den Sicherheitswarnun- gen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheits- vorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt: u Das Berühren von sich drehenden/bewegenden Teilen kann Verletzungen zur Folge haben. u Das Austauschen von Teilen, Messern oder Zubehör kann Verletzungen zur Folge haben. u Der längere Gebrauch eines Geräts kann Verletzungen zur Folge haben. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein. u Beeinträchtigung des Gehörs. u Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan). Vibration Die in den Abschnitten "Technische Daten" und "EU-Konform- itätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden. Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen. Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können. Warnsymbole am Gerät Am Gerät sind folgende Warnsymbole angebracht:

Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr. Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte Akkus u Auf keinen Fall öffnen. u Achten Sie darauf, dass der Akku nicht mit Wasser in Berührung kommt. u Nicht bei Temperaturen über 40 °C lagern. u Laden Sie den Akku nur bei Umgebungstemperaturen von 10 °C bis 40 °C. u Verwenden Sie ausschließlich das mitgelieferte Ladegerät. u Beachten Sie bei der Entsorgung von Akkus die Hinweise im Abschnitt "Umweltschutz".

Versuchen Sie nie, beschädigte Akkus aufzu- laden. Ladegeräte u Verwenden Sie das Black & Decker Ladegerät nur für den Akku des Werkzeugs, mit dem es geliefert wurde. Andere Akkus könnten platzen und Sachschäden oder Verletzun- gen verursachen. u Versuchen Sie keinesfalls, nicht auadbare Batterien zu laden. u Lassen Sie beschädigte Kabel sofort austauschen. u Achten Sie darauf, dass das Ladegerät nicht mit Wasser in Berührung kommt. u Versuchen Sie nicht, das Ladegerät zu öffnen. u Nehmen Sie am Ladegerät keine Veränderungen vor.13 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH

Das Ladegerät darf nur im Innenbereich verwen- det werden.

Lesen Sie vor dem Gebrauch die Anleitung. Elektrische Sicherheit

Das Ladegerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel. u Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden. Merkmale Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Ein-/Ausschalter mit Geschwindigkeitsregler

2. Vor-/Zurückwahlschalter

3. Bohrmodusschalter

4. Schraubmodusschalter

6. Bohrfutter mit einer einzelnen Hülse

8. LED-Arbeitsleuchte

Montage Achtung! Entfernen Sie vor der Montage den Akku aus dem Gerät. Einsetzen und Entnehmen des Akkus (Abb. B) u Um den Akku (9) einzusetzen, richten Sie ihn an der Aufnahme am Gerät aus. Schieben Sie den Akku in die Aufnahme, bis er in der richtigen Position einrastet. u Um den Akku zu entnehmen, drücken Sie die Entriege- lungstaste (12), und schieben gleichzeitig den Akku aus der Aufnahme. Einsetzen und Entfernen eines Bohr- oder Schraubendrehereinsatzes Das Gerät verfügt über ein Schnellspannbohrfutter zum einfachen Wechseln der Einsätze. u Verriegeln Sie das Gerät, indem Sie den Vor-/Zurückwahl- schalter (2) in die mittlere Position bewegen. u Öffnen Sie das Bohrfutter (6), indem dieses drehen. u Setzen Sie einen Einsatz in das Bohrfutter ein, und ziehen Sie dieses fest an. Dieses Gerät ist mit einem Schraubendrehereinsatz im Einsatzhalter ausgestattet (7). u Zum Entfernen des Schraubendrehereinsatzes aus dem Einsatzhalter ziehen Sie diesen aus der Vertiefung. u Drücken Sie den Schraubendrehereinsatz zur Aufbe- wahrung fest in den Einsatzhalter. Achtung! Versuchen Sie niemals, Bohreinsätze oder andere Zubehörteile festzuziehen, indem Sie die Hülse des Bohrfut- ters festhalten und das Gerät einschalten. Dabei kann das Bohrfutter beschädigt werden, und es kann zu schweren Verletzungen kommen. Gebrauch Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Geräts. Achtung! Prüfen Sie vor dem Bohren in Wände, Fußböden oder Decken diese Stellen auf dahinter liegende Kabel oder Rohre. Laden der Batterie (Abb. A) Der Akku muss vor der erstmaligen Benutzung sowie immer dann aufgeladen werden, wenn das Gerät nicht mehr mit voller Leistung arbeitet. Während des Ladevorgangs kann der Akku warm werden. Das ist normal. Achtung! Laden Sie den Akku nicht, wenn die Umgebung- stemperatur unter 10 °C oder über 40 °C liegt. Empfohlene Ladetemperatur: etwa 24 °C. Hinweis: Ein Akku, bei dem die Temperatur der Bat- teriezellen unter ca. 10 °C oder über 40 °C liegt, wird vom Ladegerät nicht geladen. Lassen Sie in diesem Fall den Akku im Ladegerät. Das Ladegerät beginnt automatisch mit dem Ladevorgang, sobald sich die Zellen erwärmt bzw. abgekühlt haben. u Setzen Sie den Akku (8) in das Ladegerät (9) ein, um diesen zu laden. Der Akku kann nur in einer Ausrichtung in das Ladegerät eingesetzt werden. Gehen Sie nicht mit Gewalt vor. Vergewissern Sie sich, dass der Akku ordnungsgemäß im Ladegerät steckt. u Schließen Sie das Ladegerät an eine Steckdose an, und schalten Sie die Stromversorgung ein. Die Ladeanzeige (10) blinkt.14 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH Der Ladevorgang ist abgeschlossen, wenn die Ladean- zeige (10) dauerhaft leuchtet. Der Akku kann beliebig lange im Ladegerät verbleiben. Die LED-Anzeige leuchtet auf, wenn der Akku gelegentlich nachgeladen wird. u Ein entladener Akku sollte innerhalb einer Woche wieder aufgeladen werden. Die Lebensdauer des Akkus wird erheblich reduziert, wenn dieser in entladenem Zustand aufbewahrt wird. Belassen des Akkus im Ladegerät Sie können den Akku auf im Ladegerät belassen. In diesem Fall leuchtet die LED-Anzeige dauerhaft. Das Ladegerät hält den Akku in einem vollständig geladenen Zustand. Diagnose des Ladegeräts Wenn das Ladegerät einen schwachen oder beschädigten Akku feststellt, blinkt die Ladeanzeige (10) in schneller Folge rot. Gehen Sie folgendermaßen vor: u Setzen Sie den Akku (8) erneut ein. u Falls die Ladeanzeige weiterhin in schneller Folge rot aufblinkt, verwenden Sie einen anderen Akku, um heraus- zunden, ob der Ladevorgang ordnungsgemäß ausgeführt wird. u Wenn der ersetzte Akku ordnungsgemäß geladen wird, ist der ursprüngliche Akku defekt. Geben Sie diesen bei einem Service Center ab, damit er recycelt werden kann. u Lassen Sie das Ladegerät von einer autorisierten Vertrag- swerkstatt überprüfen, wenn bei dem neuen Akku dieselbe Anzeige erscheint wie bei dem ursprünglichen Akku. Hinweis: Es kann bis zu 30 Minuten dauern, bis sich herausstellt, ob der Akku tatsächlich defekt ist. Wenn der Akku zu warm oder zu kalt ist, blinkt die rote LED-Anzeige abwechselnd einmal langsam und einmal schnell. Auswählen der Drehrichtung (Abb. C) Verwenden Sie zum Bohren und Anziehen von Schrauben die Vorwärtsdrehung (im Uhrzeigersinn). Verwenden Sie zum Entfernen von Schrauben und verklemmten Bohreinsätzen die Rückwärtsdrehung (gegen den Uhrzeigersinn). u Drücken Sie den Vor-/Zurückwahlschalter (2) nach links, um die Vorwärtsdrehung einzustellen. u Drücken Sie den Vor-/Zurückwahlschalter nach rechts, um die Rückwärtsdrehung einzustellen. u Bewegen Sie den Vor-/Zurückwahlschalter in die mittlere Stellung, um das Gerät zu sperren. Ein- und Ausschalten u Wählen Sie mithilfe des Vor-/Zurückwahlschalters (2) die Vorwärts- bzw. Rückwärtsdrehung aus. u Drücken Sie zum Einschalten des Geräts den Schalter (1). Die Geschwindigkeit des Werkzeugs ist davon abhängig, wie tief Sie den Schalter eindrücken. u Lassen Sie zum Ausschalten des Geräts den Auslöser wieder los. Autoselect

-Technologie (Abb. D) u Drücken Sie den Bohrmodusschalter (3), um Holz, Metall oder Kunststoffe zu bohren. u Drücken Sie den Schraubmodusschalter (4), um Schrau- barbeiten auszuführen. Autosense

-Technologie Im Schraubmodus, dieses Gerät ist mit der Autosense

-Tech- nologie ausgestattet. Diese hilft Ihnen, Schrauben präzise und mühelos einzudrehen. u Stellen Sie den Schraubmodus ein, und vergewissern Sie sich, dass sich der Vor/Zurück-Schaltknopf (2) in der linken Stellung bendet. u Drücken Sie den Auslöser (1), um eine Schraube in ein Werkstück einzudrehen. Das Gerät stoppt automatisch, sobald die Schraube bündig mit dem Werkstück ist. u Möchten Sie die Schraube tiefer eindrehen, halten Sie den Auslöser weiterhin gedrückt. Das Gerät startet mit einer kurzen Verzögerung und niedrigerer Geschwindig- keit, sodass Sie die Schraube bis zur gewünschten Tiefe eindrehen können. u Lassen Sie den Auslöser los, sobald die gewünschte Tiefe erreicht ist. Hinweis: Wenn die Schraube stoppt auf halbem Weg, den Auslöseschalter (1) und drücken Sie dann den Auslös- eschalter (1) wieder von vorne anfangen. Ladestandanzeige (Abb. D) Das Gerät verfügt über eine Ladestandanzeige. Mithilfe dieser Anzeige kann während des Betriebs und während des Lade- vorgangs der aktuelle Ladestand des Akkus überprüft werden. u Drücken Sie den Bohrmodusschalter (3) oder den Schraubmodusschalter (4), um den aktuellen Ladezustand anzuzeigen. LED-Arbeitsleuchte Die LED-Arbeitsleuchte (8) wird beim Drücken des Auslösers automatisch aktiviert. Die LED-Arbeitsleuchte leuchtet, sobald der Auslöser teilweise durchgedrückt wird, bevor das Gerät anläuft. Hinweise für optimale Arbeitsergebnisse Bohrarbeiten u Stets mit leichtem Druck in gerader Linie mit dem Bohrein- satz arbeiten. u Verringern Sie den Druck kurz bevor der Bohreinsatz das Werkstück durchbricht. u Verwenden Sie einen Holzklotz als Unterlage unter Werk- stücken, die möglicherweise splittern.15 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH u Verwenden Sie Spitzbohrer, wenn Sie Löcher mit großem Durchmesser in Holz bohren. u Verwenden Sie HSS-Bohreinsätze zum Bohren in Metall. u Verwenden Sie ein Schmiermittel, wenn Sie Metalle bo- hren, bei denen es sich nicht um Gusseisen oder Messing handelt. u Erzeugen Sie mithilfe eines Körners eine Vertiefung in der Mitte des zu bohrenden Lochs, um die Genauigkeit der Bohrung zu erhöhen. Schraubarbeiten u Verwenden Sie stets Schraubendrehereinsätze der richti- gen Art und Größe. u Sollten beim Festziehen von Schrauben Schwierigkeiten auftreten, verwenden Sie etwas Spülmittel oder Seife als Schmiermittel. u Halten Sie das Gerät und den Schraubendrehereinsatz stets in gerader Linie zur Schraube. Wartung Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pege und Reinigung voraus. Das Ladegerät benötigt keine Wartung, es sollte aber regelmäßig gereinigt werden. Achtung! Entfernen Sie vor jeglichen Wartungsarbeiten am Gerät den Akku aus dem Gerät. Trennen Sie das Ladegerät von der Stromversorgung, bevor Sie es reinigen. u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch. u Reinigen Sie regelmäßig das Motorgehäuse mithilfe eines feuchten Tuchs. Verwenden Sie keine scheuernden Reini- gungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. u Öffnen Sie regelmäßig das Bohrfutter, und entfernen Sie durch Klopfen Staub aus dem Inneren des Geräts. Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden. Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedi- enten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wiederver- wendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf. Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Haus- müll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fach- handel zur Entsorgung angenommen werden müssen. Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleis- tung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt. Bitte fragen Sie Ihre zuständige Black & Decker Niederlas- sung (Adresse in dieser Anleitung) nach einer Vertragswerk- statt in Ihrer Nähe. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner nden Sie auch im Internet unter: www.2helpU.com Akkus

Entladen Sie den Akku vollständig, und entfernen Sie ihn dann aus dem Gerät. u NiCd-, NiMH- und Lithiumionenakkus sind recycelbar. Bringen Sie die Batterien oder Akkus zu einer autorisierten Vertragswerkstatt oder zu einer Rücknahmestelle in Ihrer Nähe.16 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH Technische Daten ASD14 (H1) ASD18 (H1) Spannung V

Leerlaufdrehzahl Min

0-650 0-800 Max. Drehmoment (PTI-Nennwert)

Größe des Spannfutters mm 10 10 Maximale Bohrtiefe Stahl/Holz mm 10/25 10/25 Ladegerät 905531** Typ 1 905998** (Typ 1) Eingangsspannung V

Ungefähre Ladezeit Std.

Akku BL1114 BL1314 BL1514 Spannung V

Kapazität Ah 1.1 1.3 1.5 Typ Lithium-Ionen Lithium-Ionen Lithium-Ionen Akku BL1118 BL1318 BL1518 Spannung V

Kapazität Ah 1.1 1.3 1.5 Typ Lithium-Ionen Lithium-Ionen Lithium-Ionen Schalldruckpegel gemäß EN 60745: Schalldruck (L

) 67.1 dB(A), Unsicherheitsfaktor (K) 3 dB(A) Schallleistung (L

) 78.1 dB(A), Unsicherheitsfaktor (K) 3 dB(A) Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745: Metallbohren (a h, D ) = < 2.5 m/s

Schrauben ohne Schlagbohrfunktion (a h, s ) < 2.5 m/s

, Unsicherheitsfaktor (K)

EG-Konformitätserklärung MASCHINENRICHTLINIE

ASD14/ASD18 Black & Decker erklärt, dass die in den technischen Daten beschriebenen Geräte übereinstimmen mit: 2006/42/EG, EN 60745-1, EN 60745-2-1 Diese Produkte entsprechen außerdem den Richtlinien 2004/108/EG und 2011/65/EU. Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese bendet sich auch auf der Rückseite dieser Anleitung. Der Unterzeichnete ist verantwortlich für die Zusammenstel- lung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Großbritannien 20/01/2014 13/25 16/2817 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH Garantie Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA. Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen: u wenn das Gerät gewerblich, beruich oder im Verleihge- schäft benutzt wurde; u wenn das Gerät missbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde; u wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde; u wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die näch- stgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerk- stätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner nden Sie auch im Internet unter: www.2helpU.com Bitte besuchen Sie unsere Website www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte nden Sie unter www.blackanddecker.de.18 (Traduction des instructions initiales) FRANÇAIS Utilisation Votre perceuse/visseuse Black & Decker peut visser et percer le bois, le métal, le plastique et la pierre tendre. Cet outil est destiné à une utilisation exclusivement domestique. Consignes de sécurité Consignes de sécurité concernant les outils élec- troportatifs
