BRUKSANVISNING ASD18KB BLACK & DECKER

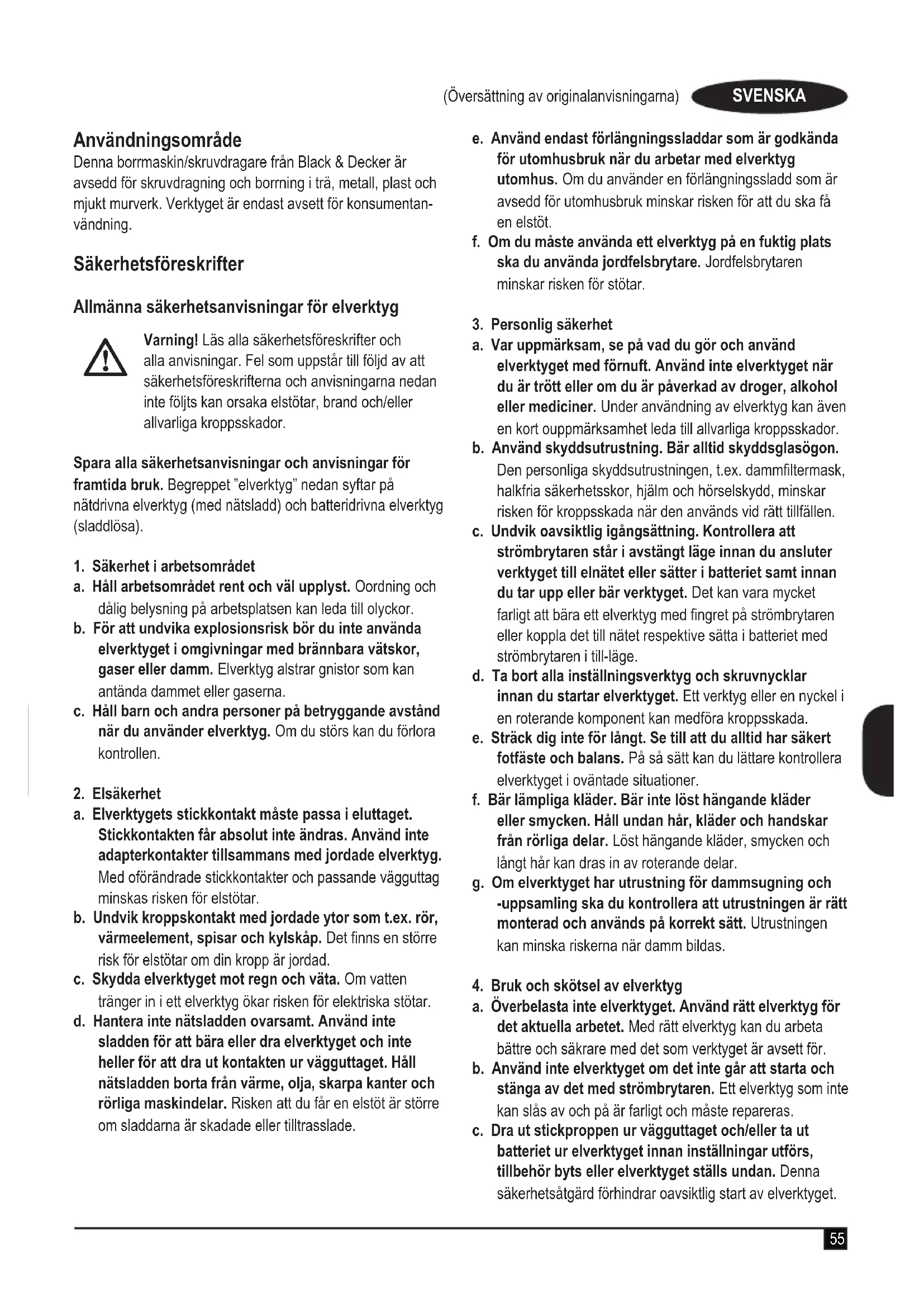

Varning! Läs alla säkerhetsföreskrifter och alla anvisningar. Fel som uppstår till följd av att säkerhetsföreskrifterna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsanvisningar och anvisningar för framtida bruk. Begreppet ”elverktyg” nedan syftar på nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Håll arbetsområdet rent och väl upplyst. Oordning och dålig belysning på arbetsplatsen kan leda till olyckor. b. För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna. c. Håll barn och andra personer på betryggande avstånd när du använder elverktyg. Om du störs kan du förlora kontrollen.

a. Elverktygets stickkontakt måste passa i eluttaget. Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar. b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elstötar om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar. d. Hantera inte nätsladden ovarsamt. Använd inte sladden för att bära eller dra elverktyget och inte heller för att dra ut kontakten ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större om sladdarna är skadade eller tilltrasslade. e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är avsedd för utomhusbruk minskar risken för att du ska få en elstöt. f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Jordfelsbrytaren minskar risken för stötar.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammltermask, halkfria säkerhetsskor, hjälm och hörselskydd, minskar risken för kroppsskada när den används vid rätt tillfällen. c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet samt innan du tar upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med ngret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g. Om elverktyget har utrustning för dammsugning och -uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Utrustningen kan minska riskerna när damm bildas.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och säkrare med det som verktyget är avsett för. b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan slås av och på är farligt och måste repareras. c. Dra ut stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar utförs, tillbehör byts eller elverktyget ställs undan. Denna säkerhetsåtgärd förhindrar oavsiktlig start av elverktyget.56 (Översättning av originalanvisningarna) SVENSKA d. Förvara elverktyg utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga om de används av oerfarna personer. e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat ska du se till att få det reparerat innan det används. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarp egg fastnar inte så lätt och går lättare att styra. g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Användning och skötsel av elverktyg

a. Ladda endast med hjälp av den laddare som tillverkaren rekommenderar. En laddare som passar till en viss sorts batteri kan orsaka eldsvåda om den används med en annan sort. b. Använd elverktyget endast med batterier som är speciellt avsedda för ändamålet. Användning av andra batterier kan leda till personskador eller eldsvåda. c. När batteriet inte används ska du hålla det åtskiljt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda. d. Om batteriet hanteras ovarsamt kan det tränga ut vätska från batteriet. Undvik kontakt med vätskan. Om du ändå råkar komma i kontakt med vätskan ska du skölja med vatten. Uppsök läkare om du får vätskan i ögonen. Batterivätska kan orsaka irritation eller brännskador.

a. Elverktyget ska bara repareras av utbildade reparatörer och med originalreservdelar. Då vet du att elverktyget förblir säkert. Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för borrmaskiner och slagborrmaskiner u Bär hörselskydd när du använder slagborrar. Om du utsätts för höga ljud kan din hörsel bli nedsatt. u Använd de extrahandtag som medföljer verktyget. Om du förlorar kontrollen över verktyget kan du skada dig själv eller andra. u Håll verktyget i de isolerade greppytorna vid arbete där borret riskerar att komma i kontakt med dolda elledningar.. Om borret går igenom en strömförande ledning kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt. u Håll verktyget i de isolerade greppytorna vid arbete där fästanordningen riskerar att komma i kontakt med dolda elledningar.. Om fästanordningar får kontakt med strömförande ledningar kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt u Fäst arbetsstycket vid ett stabilt underlag med tvingar eller på något annat lämpligt sätt. Om du håller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilt och du kan förlora kontrollen. u Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. u Undvik att vidröra spetsen på borret precis efter borrning, eftersom den kan bli väldigt varm. u Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med verktyget. u Användningsområdet beskrivs i den här bruksanvisnin- gen. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget, kan personer och/ eller egendom skadas. Övriga risker. Ytterligare risker som inte nns med i de bifogade säkerhets- föreskrifterna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period. u Skador på hörseln. u Hälsorisker orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).57 (Översättning av originalanvisningarna) SVENSKA Vibrationer De vibrationsvärden som uppges under Tekniska data och i förklaringen om överensstämmelse med EU-regler har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattning av vibrationsexponering i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbet- scykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används. Märkningar på verktyget Följande symboler nns på verktyget:

Varning! Läs bruksanvisningen före användning för att minska risken för olyckor. Ytterligare säkerhetsinstruktioner för batterier och laddare Batterier u Försök aldrig att öppna batterierna. u Utsätt inte batteriet för vatten. u Förvara inte på platser där temperaturen kan bli högre än 40 °C. u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddare som medföljer verkty- get. u Följ instruktionerna i avsnittet ”Miljö” när du kastar bat- terierna.

Försök inte ladda skadade batterier. Laddare u Laddaren från Black & Decker får bara användas för att ladda batteriet i det verktyg som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig ladda batterier som inte är uppladdnings- bara. u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för användning inomhus.

Läs den här bruksanvisningen före användning. Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspännin- gen överensstämmer med värdet på typskylten. Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt. u Om nätsladden är skadad måste den för undvikande av fara bytas ut av tillverkaren eller en auktoriserad Black & Decker-verkstad. Funktioner Det här verktyget har några eller samtliga av följande funktioner.

4. Skruvdragarlägesväljare

11. Laddningsindikator

Montering Varning! Ta ur batteriet innan du sätter ihop verktyget. Montera och ta bort batteriet (g. B) u Sätt i batteriet (9) genom att placera det i linje med kontakten på verktyget. Skjut in batteriet på dess plats och tryck tills batteriet snäpper på plats. u Ta ur batteriet genom att trycka på lösgörningsknappen (12) samtidigt som du drar ut batteriet från dess plats.58 (Översättning av originalanvisningarna) SVENSKA Montera och ta bort en borr- eller skruvbit Verktyget är utrustat med en nyckelfri chuck så att du enkelt kan byta bits. u Lås verktyget genom att sätta framåt-/bakåtreglaget (2) i mittenläget. u Öppna chucken med enkel hylsa (6) genom att vrida den. u Sätt i borren eller skruvbiten och dra åt chucken med enkel hylsa ordentligt. Det här verktyget levereras med en skruvbit i bitshållaren (7). u Skruvbiten tas bort från hållaren genom att den lyfts ut ur hållaren. u Förvara skruvbiten genom att trycka ned den ordentligt i bitshållaren. Varning! Försök inte sätta fast borrbits (eller något annat tillbehör) genom att gripa tag i chucken med enkel hylsa och sätta igång verktyget. Personskador eller skador på chucken med enkel hylsa kan uppstå om tillbehör byts på detta sätt. Användning Varning! Låt redskapet arbeta i sin egen takt. Överbelasta inte verktyget. Varning! Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. Ladda batteriet (g. A) Batteriet måste laddas innan det används för första gången samt varje gång det inte ger tillräckligt hög effekt för arbeten som tidigare klarades av. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om lufttemperaturen är lägre än 10 °C eller högre än 40 °C. Rekommenderad laddningstem- peratur: cirka 24 °C. Obs! Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 10 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit. u Vid laddning av batteriet (8) sätter du det i laddaren (9). Batteriet kan bara placeras i laddaren på ett sätt. Använd inte våld. Se till att batteriet sitter ordentligt i laddaren. u Anslut laddaren till vägguttaget. Laddningsindikatorn (10) börjar blinka. När batteriet är laddat börjar laddningsindikatorn (10) lysa med ett fast sken. Laddaren och batteriet kan lämnas anslutna hur länge som helst. Indikatorn tänds eftersom laddaren då och då fyller på batteriets laddning. u Urladdade batterier bör laddas inom en vecka. Om batterierna inte laddas när de är urladdade försämras batteritiden avsevärt. Lämna batteriet i laddaren Batteriet kan sitta kvar i laddaren och laddaren kan vara ans- luten till vägguttaget hur länge som helst när indikatorn lyser. Laddaren ser till att batteriet hålls fräscht och fulladdat. Laddardiagnostik Om laddaren upptäcker ett svagt eller skadat batteri börjar laddningsindikatorn (10) att blinka rött snabbt. Gör så här: u Sätt i batteriet (8) igen. u Om laddningsindikatorn fortsätter att blinka rött snabbt kan du använda ett annat batteri för att kontrollera om laddningsprocessen fungerar som den ska. u Om det utbytta batteriet kan laddas utan problem är det gamla batteriet defekt och bör lämnas till ett servicecenter för återvinning. u Om problemet kvarstår med det nya batteriet bör du ta med laddaren till ett auktoriserat servicecenter. Obs! Det kan ta upp till 30 minuter att avgöra om batteriet är defekt. Om batteriet är för varmt eller för kallt blinkar indikatorn omväxlande rött snabbt och långsamt med en blinkning i varje hastighet. Välja rotationsriktning (g. C) När du borrar och drar åt skruvar använder du framåtgående (medurs) rörelser. När du lossar skruvar eller avlägsnar en borrbit som har fastnat använder du bakåtgående (moturs) rörelse. u Du väljer framåtgående rörelse genom att trycka framåt-/ bakåtreglaget (2) åt vänster. u Du väljer bakåtgående rörelse genom att trycka framåt-/ bakåtreglaget åt höger. u Lås verktyget genom att sätta framåt-/bakåtreglaget i mit- tenläget. Slå på och av u Välj framåt- eller bakåtgående rörelse genom att använda framåt-/bakåtreglaget (2). u Starta verktyget genom att trycka på strömbrytaren (1). Verktygets hastighet beror på hur hårt du trycker på strömbrytaren. u Stäng av redskapet genom att släppa upp strömbrytaren. Autoselect

-teknik (g. D) u Vid borrning i trä, metall och plast trycker du på borrläges- väljaren (3). u Vid skruvdragning trycker du på skruvdragarlägesväljaren (4). Autosense

-teknik I skruvdragningsläge, det här verktyget är utrustat med Autosense

-teknik som hjälper till att dra skruvarna exakt och utan ansträngning.59 (Översättning av originalanvisningarna) SVENSKA u Välj skruvdragningsläge och se till att framåt-/bakåtknap- pen (2) är i vänsterläget. u Tryck på strömbrytaren (1) för att dra ned en skruv i arbetsstycket. Verktyget stannar automatiskt när skruven är i nivå med arbetsstycket. u Om du vill att skruven ska gå djupare fortsätter du att hålla ned strömbrytaren. Efter en stund börjar borren rotera och drar skruven till önskat djup med en mer kontrollerbar hastighet. u När önskat djup har uppnåtts släpper du strömbrytaren. Obs: Om skruven stannar halvvägs, släpper avtryckaren (1) och tryck på avtryckaren (1) för att börja om. Laddningsstatus (g. D) Verktyget är utrustat med en indikator för laddningsstatus. Den visar batteriets laddningsnivå under användning. u Tryck endera på borrlägesväljaren (3) eller skruvdragar- lägesväljaren (4) om du vill visa aktuellt laddningsnivå. LED-arbetsbelysning LED-arbetsbelysningen (8) aktiveras automatiskt när strömbrytaren trycks ned. LED-arbetsbelysningen tänds när strömbrytaren är delvis nedtryckt, innan enheten startar. Råd för optimal användning Borrning u Tryck alltid lätt i arbetsriktningen. u Minska trycket på verktyget precis innan borrspetsen kom- mer igenom på arbetsstyckets andra sida. u Använd en träbit som stöd för arbetsstycken som kan splittras. u Använd borrar med sidoskär vid borrning av hål med stor diameter i trä. u Använd HSS-borrbits (snabbstål) vid borrning i metall. u Använd smörjmedel när du borrar i metall, utom i gjutjärn och mässing. u Gör ett märke med en körnare i mitten av det hål som ska borras för att öka noggrannheten. Skruvdragning u Använd alltid skruvbits av rätt sort och storlek. u Om en skruv är svår att dra åt kan du använda lite diskmedel eller tvål som smörjmedel. u Håll alltid verktyget och skruvbiten i en rät linje i förhål- lande till skruven. Underhåll Detta Black & Decker-verktyg har tillverkats för att fungera un- der lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget annat underhåll än regelbunden rengöring. Varning! Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Dra ur sladden till laddaren innan du rengör den. u Rengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa. u Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel. u Öppna chucken med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Skydda miljön

Separat insamling. Produkten får inte kastas i hushållssoporna. Tänk på miljön när du slänger denna Black & Decker-produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackn- ingsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmate- rial. Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt. Black & Decker samlar in och återvinner uttjänta Black & Decker-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt fullständiga servicevillkor och kontaktuppgifter nns på Internet: www.2helpU.com Batterier

Låt batteriet laddas ur helt och ta sedan ut det ur verktyget. u Batterier av typerna nickelkadmium (NiCd), nickelmetall- hydrid (NiMH) och litiumjon kan återvinnas. Ta med dem till en auktoriserad verkstad eller en återvinningsstation.60 (Översättning av originalanvisningarna) SVENSKA Tekniska data ASD14 (H1) ASD18 (H1) Spänning V

Tomgångshastighet Min

0-650 0-800 Max vridmoment (PTI-märkning)

Laddningstid, cirka tim

) 78.1 dB(A), osäkerhet (K) 3 dB(A) Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745: Metallborrning (a h, D ) < 2.5 m/s

EG-deklaration om överensstämmelse MASKINDIREKTIV

ASD14/ASD18 Black & Decker garanterar att produkterna som beskrivs under ”Tekniska data” uppfyller: 2006/42/EG, EN 60745-1, EN 60745-2-1 De här produkterna överensstämmer även med direktiven 2004/108/EG och 2011/65/EU. Mer information får du genom att titta i slutet av bruksanvisningen eller genom att kontakta Black & Decker på följande adress. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 20/01/2014 13/25 16/2861 (Översättning av originalanvisningarna) SVENSKA Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstäm- melse med specikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om: u Produkten har använts i kommersiellt eller yrkesmässigt syfte eller i uthyrningssyfte. u Produkten har utsatts för felaktig användning eller skötsel. u Produkten har skadats av främmande föremål, ämnen eller genom olyckshändelse. u Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad. Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt fullständiga servicevillkor och kontaktuppgifter nns på Internet: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment åternns på www.blackanddecker.se62 (Oversettelse av de opprinnelige instruksjonene) NORSK Bruksområde Din drill/skrutrekker fra Black & Decker er utformet for bruk som skrutrekker og for boring i tre, metall, plast og bløtt mur- verk. Verktøyet er beregnet bare som konsumentverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
