BRUKSANVISNING BCD900 BLACK & DECKER

Varning! Läs alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som levereras med detta elverktyg. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "Elverktyg" i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Se till att arbetsområdet är rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c. Håll barn och åskådare på avstånd vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen.

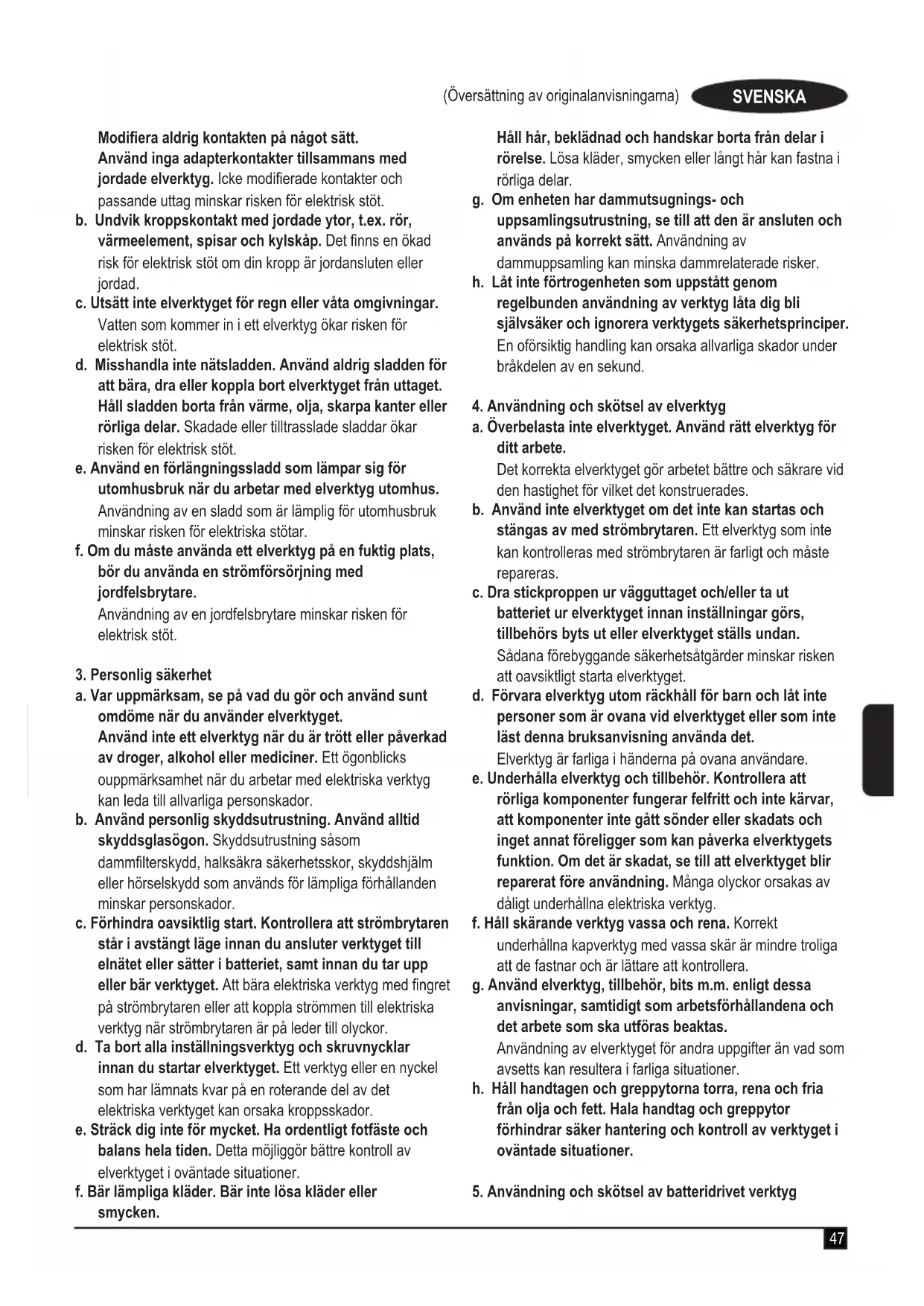

a. Elverktygets stickkontakt måste passa i eluttaget.47 (Översättning av originalanvisningarna) SVENSKA Modiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modierade kontakter och passande uttag minskar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c. Utsätt inte elverktyget för regn eller våta omgivningar. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d. Misshandla inte nätsladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e. Använd en förlängningssladd som lämpar sig för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar. f. Om du måste använda ett elverktyg på en fuktig plats, bör du använda en strömförsörjning med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammlterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med ngret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador. e. Sträck dig inte för mycket. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g. Om enheten har dammutsugnings- och uppsamlingsutrustning, se till att den är ansluten och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker. h. Låt inte förtrogenheten som uppstått genom regelbunden användning av verktyg låta dig bli självsäker och ignorera verktygets säkerhetsprinciper. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörs byts ut eller elverktyget ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d. Förvara elverktyg utom räckhåll för barn och låt inte personer som är ovana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga i händerna på ovana användare. e. Underhålla elverktyg och tillbehör. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f. Håll skärande verktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera. g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsförhållandena och det arbete som ska utföras beaktas. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer. h. Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5. Användning och skötsel av batteridrivet verktyg48

(Översättning av originalanvisningarna) SVENSKA a. Ladda endast med den laddare som är specicerad av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri. b. Använd endast de batteripaket som är speciellt avsedda för elverktyget. Användning av andra batteripaket kan leda till personskador eller eldsvåda. c. När batteriet inte används ska du hålla det åtskilt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda. d. Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

a. Låt en kvalicerad reparatör som bara använder identiska reservdelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles. Ytterligare säkerhetsanvisningar för elverktyg Varning! Ytterligare säkerhetsanvisningar för slagborrmaskiner med mejselfunktion u Använd hörselskydd. Att utsättas för buller kan leda till hörselskador. u Använd de extrahandtag som medföljer verktyget. Tappad kontroll kan orsaka personskador. u Håll elverktyget i isolerade greppytor under arbete där sågtillbehöret kan komma i kontakt med dolda strömförande ledningar. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. u Använd aldrig ett mejseltillbehör i borrläge. Tillbehöret kläms fast i materialet och borrmaskinen vrids. u Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket vid ett stabilt underlag. Att hålla arbetsstycket för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen. u Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. u Undvik att vidröra borrens spets precis efter borrning, eftersom den kan bli väldigt varm. u Avsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget kan personer och/ eller egendom ta skada. u Använd ansikts- eller munskydd när damm eller ygande partiklar kan uppstå. Säkerhet för andra u Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet. u Barn bör övervakas för att garantera att de inte leker med apparaten. Övriga risker. Ytterligare risker som inte nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period. u Hörselnedsättning. u Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF) Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.49 (Översättning av originalanvisningarna) SVENSKA Etiketter på verktyget Följande varningssymboler nns på verktyget, tillsammans med datumkoden: Varning! Läs bruksanvisningen före användning för att minska risken för personskador.

Bär hörselskydd när du använder slagborrmaskiner. Att utsättas för buller kan leda till hörselskador Titta inte direkt in iarbetslampan Ytterligare säkerhetsinstruktioner för batterier och laddare. Batterier u Försök aldrig öppna batteriet. u Utsätt inte batteriet för vatten. u Förvara inte på platser där temperaturen kan bli högre än 40 °C. u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddare som medföljer verktyget. u Följ instruktionerna som anges i avsnittet ”Skydda miljön” när du kastar batterierna.

Försök inte ladda skadade batterier. Laddare u Använd endast laddaren från BLACK+DECKER för att ladda batteriet i det redskap som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig ladda batterier som inte är uppladdningsbara. u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för inomhusbruk.

Läs bruksanvisningen före användning. Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten. Försök aldrig byta ut laddaren mot en vanlig nätkontakt. u Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER- verkstad för att undvika fara. Funktioner Detta verktyg har några eller samtliga av följande funktioner.

2. Framåt-/bakåt- reglage

Montering Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte. u Ladda batteriet helt innan du använder det första gången. Notera: Om enheten plötsligt stoppar under användning, ta bort batteripaketet och placera det på laddning för att ladda helt. Notera: Om enheten inte vill starta om efter hårt bruk, låt verktyget och batteripaketet svalna innan arbetet återupptas. Ladda batteriet (bild A och B) Batteriet måste laddas innan det används för första gången samt varje gång det inte ger tillräckligt hög effekt för arbeten som tidigare enkelt klarades av. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om temperaturen i luften är lägre än 10 °C eller högre än 40 °C. Den rekommenderade laddningstemperaturen är cirka 24 °C. Notera: Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 10 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som påbörjar laddningen automatiskt när celltemperaturen har stigit eller sjunkit. u För att ladda batteriet sätter du in batteriet (8) i bordsladdaren (9) eller koppladdaren (11) beroende på din modell. Batteriet kan bara placeras i laddaren på ett sätt. u Koppla in bordsladdaren (9) eller koppladdaren (11) i ett lämplig eluttag och slå på den. u Ladda urladdade batterier inom 1 vecka. Om batterierna inte laddas när de är urladdade förkortas batterilivslängden avsevärt.50 (Översättning av originalanvisningarna) SVENSKA Montera och ta bort batteriet (bild C, D) u Sätt i batteriet genom att placera det i linje med kontakten på verktyget. Skjut in batteriet i facket och tryck tills batteriet snäpper på plats. u Ta ur batteriet genom att trycka på låsknappen (8a) och ta ur batteriet från facket. Montera sidohandtaget och djupstoppet (bild E) u Vrid vredet moturs tills du kan skjuta på sidohandtaget (6) på verktygets framsida som bilden visar. u Rotera sidohandtaget till önskat läge. u Sätt in djupstoppet (4) i det avsedda hålet. Se bilden. u Ställ djupstoppet i önskat läge. Det maximala borrdjupet är lika med avståndet mellan borrens spets och djupstoppets främre ände. u Se till att handtagsspärrarna (23) är låsta på ribborna på huset (22). u Dra åt sidohandtaget genom att vrida vredet moturs. Montera tillbehör (bild F-G) u Rengör och smörj skaftet (12) på tillbehöret. u Sätt i skaftet i verkygshylsan (5). u Tryck ned tillbehöret och vrid det försiktigt tills det passar i öppningarna. u Kolla att tillbehöret är ordentligt låst genom att dra i det. Slagfunktionen kräver att tillbehöret kan röra sig era centimeter axiellt när det är låst i verktygshållaren. u Om du vill ta bort tillbehöret drar du tillbaka hylsan (13) och drar ut tillbehöret. Nyckelförsedd chuck (bild H) u Öppna chucken genom att vrida hylsan (14) moturs. u Sätt bitsskaftet (16) i chucken. u Sätt chucknyckeln (17) i vart och ett av hålen (15) i sidan av chucken och dra åt medurs tills det sitter ordentligt. Varning! Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. Varning! Använd aldrig mejseltillbehör när verktyget är i borrläge. Åtgärd framåt/bakåt (bild I) u Flytta reglaget (2) för att indikera riktningen som krävs. Starta och stänga av (bild I) u Slå på verktyget genom att trycka på omkopplaren med variabel hastighet (1). Verktygets hastighet är beroende av hur du slår på omkopplaren. u En allmän regel är att du använder låga hastigheter för borrar med stor diameter och höga hastigheter för borrar med mindre diameter. u Slå av verktyget genom att släppa strömbrytaren för variabel hastighet. Välja arbetssätt (bild J) Verktyget kan användas på tre sätt. u När du ska använda driftlägesväljaren (3) trycker du på frigöringsknappen (20) och roterar väljaren till önskat läge som symbolerna visar. Borrning u Vid borrning i stål, trä och plast och för skruvdragning ställer du borrlägesväljaren (3) till läge

(19). Slagborrning u Vid slagborrning i murverk och betong ställer du borrlägesväljaren (3) till läge

(18). Vid hamring ska verktyget fungera mjukt och inte studsa. Vid behov kan du öka hastigheten. Hamring u Vid hamring med spindellåset, och för lättare mejslingsarbeten, ställer du borrlägesväljaren (3) läge (21). u Vid byte från slagborrning till mejsling vrider du mejseln till önskat läge. Om du känner motstånd vid ändring av läge vrider du försiktigt mejseln så att den passar i spindellåset. Tillbehör Verktygets prestanda beror på vilka tillbehör du använder. Tillbehör från Stanley BLACK+DECKER håller hög kvalitet och är konstruerade för att fungera optimalt med verktyget. Genom att använda dessa tillbehör får du ut mesta möjliga av verktyget. Underhåll Din kabelanslutna/sladdlösa BLACK+DECKER-apparat/ verktyg är konstruerad för att fungera en lång tid med minsta möjliga underhåll. Kontinuerlig tillfredsställande drift är beroende av ordentlig verktygsvård och regelbunden rengöring. Varning! Innan något underhåll utförs på sladdanslutna/ sladdlösa elverktyg: u Stäng av apparaten/verktyget och dra ur nätkontakten. u Rengör regelbundet redskapets/verktygets/laddarens luftintag med en mjuk borste eller torr trasa. u Rengör motorhöljet regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel. u Öppna chucken (där sådan nns) med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Byte av elkontakten (endast Storbritannien och Irland) Om en ny elkontakt måste monteras:51 (Översättning av originalanvisningarna) SVENSKA u Gör dig av med den gamla kontakten på lämpligt sätt. u Anslut den bruna ledningen till den strömförande anslutningen i den nya kontakten. u Anslut den blå ledningen till den icke strömförande anslutningen. Varning! Ingenting bör kopplas till jordanslutningen. Följ de monteringsanvisningar som följer med kontakter av god kvalitet. Rekommenderad säkring: 5 A. Skydda miljön Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna. Produkterna och batterierna innehåller material som kan återvinnas eller återanvändas, vilket sänker behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Närmare information nns tillgänglig på www.2helpU.com Tekniska data BCD900D1S BCD900E2K BCD900M1K BCD900B Inspänning V

Obelastat varvtal min

Ungefärlig laddningstid min

Angivna bullerutsläppsnivåer i enlighet med ISO 4871 Uppmätt ljudtrycksnivå,L

i decibel = 3 dB(A) Uppmätt A-vägd ljudtrycksnivå vid arbetsstationen, L

i decibel = 3 dB(A) Värden som bestäms enligt bullertestkoden i EN 60745- 1:2009/A11:2010, beräknade enligt basstandarder EN 60745-2-6:2010. Notera: Summan av ett uppmätt bullervärde och dess tillhörande osäkerhet representerar en övre gräns för värdet som sannolikt kommer att uppstå i mätningarna. Vibration totalvärden (triaxvektor-summa) fastställd i enlighet med EN60745 Beskrivning av arbetsuppgift -”slag- borrning i betong” Beskrivning av ar- betsläge ”Mejsling” Vibrationsemissions- värde a

EG-försäkran om överensstämmelse MASKINDIREKTIVET BCD900 slagborr Black & Decker försäkrar att dessa produkter, beskrivna under "tekniska data" uppfyller: EN60745-1:2009+A11:2010, EN60745-2-6:2010. Dessa produkter överensstämmer även med direktiven 2006/42/EG, 2014/30/EU and 2011/65/EU. Kontakta Black & Decker för ytterligare information på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker. Ed Higgins Director – Consumer Power Tools Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX Storbritannien 08/11/2019 Garanti Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Black&Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör.52 (Översättning av originalanvis- ningarna) SVENSKA (Oversettelse av de opprinnelige instruksjonene) NORSK Villkoren för Black&Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokal Black & Decker kontor på adressen som angetts i denna bruksanvisning. Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden. (Oversettelse av de opprinnelige instruksjonene) NORSK Tiltenkt bruk Din BLACK+DECKER BCD900 slagdrill er utformet for boring i tre, metall, plast og mur og for bruk som skrutrekker og lette meisleoppgaver. Dette verktøyet er bare ment som et forbrukerverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
