KÄYTTÖOHJE ASD18KB BLACK & DECKER

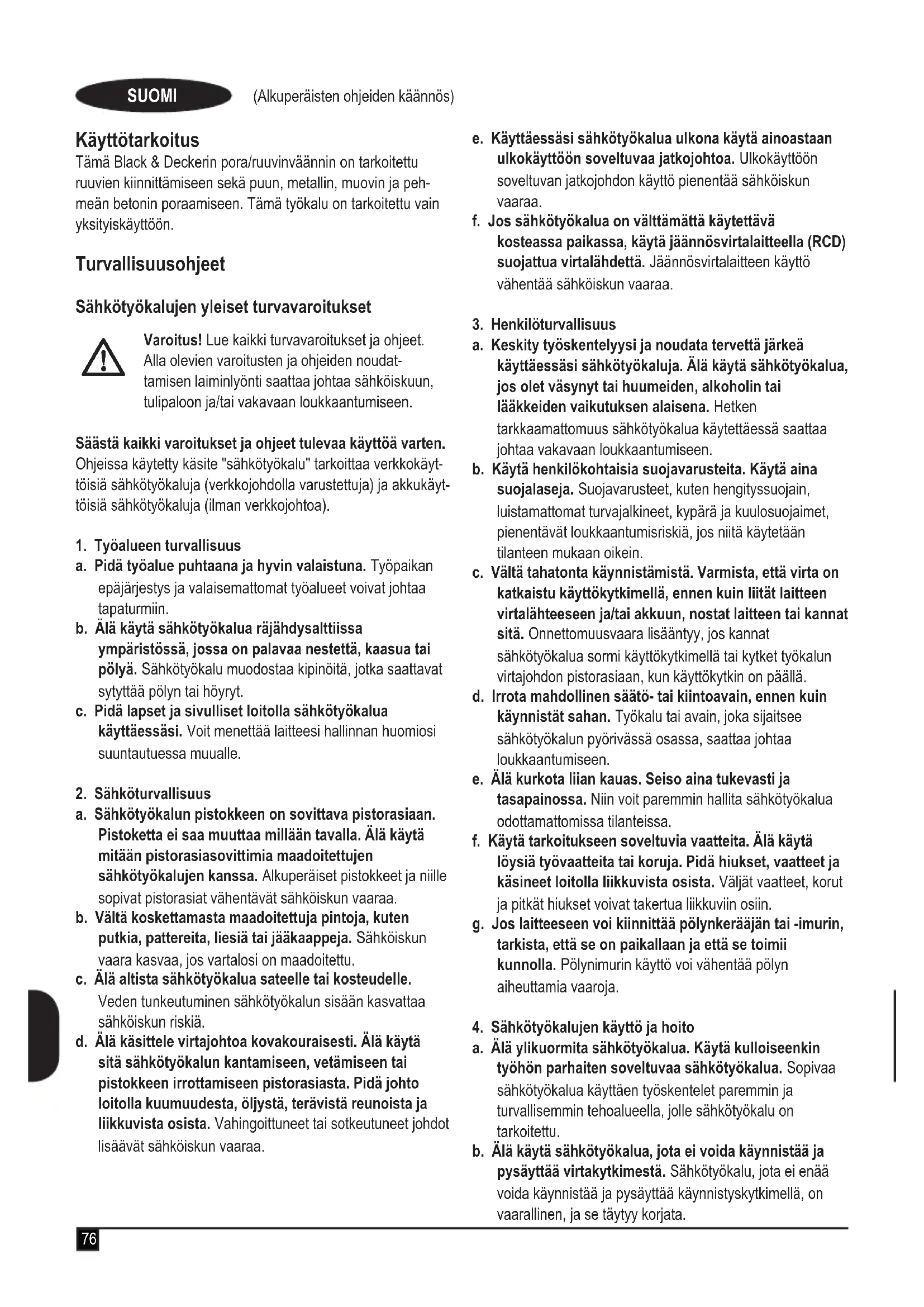

Varoitus! Lue kaikki turvavaroitukset ja ohjeet. Alla olevien varoitusten ja ohjeiden noudat- tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Ohjeissa käytetty käsite "sähkötyökalu" tarkoittaa verkkokäyt- töisiä sähkötyökaluja (verkkojohdolla varustettuja) ja akkukäyt- töisiä sähkötyökaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus

a. Pidä työalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. b. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

2. Sähköturvallisuus

a. Sähkötyökalun pistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään pistorasiasovittimia maadoitettujen sähkötyökalujen kanssa. Alkuperäiset pistokkeet ja niille sopivat pistorasiat vähentävät sähköiskun vaaraa. b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos vartalosi on maadoitettu. c. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. d. Älä käsittele virtajohtoa kovakouraisesti. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f. Jos sähkötyökalua on välttämättä käytettävä kosteassa paikassa, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus

a. Keskity työskentelyysi ja noudata tervettä järkeä käyttäessäsi sähkötyökaluja. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät loukkaantumisriskiä, jos niitä käytetään tilanteen mukaan oikein. c. Vältä tahatonta käynnistämistä. Varmista, että virta on katkaistu käyttökytkimellä, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Onnettomuusvaara lisääntyy, jos kannat sähkötyökalua sormi käyttökytkimellä tai kytket työkalun virtajohdon pistorasiaan, kun käyttökytkin on päällä. d. Irrota mahdollinen säätö- tai kiintoavain, ennen kuin käynnistät sahan. Työkalu tai avain, joka sijaitsee sähkötyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen. e. Älä kurkota liian kauas. Seiso aina tukevasti ja tasapainossa. Niin voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g. Jos laitteeseen voi kiinnittää pölynkerääjän tai -imurin, tarkista, että se on paikallaan ja että se toimii kunnolla. Pölynimurin käyttö voi vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Käytä kulloiseenkin työhön parhaiten soveltuvaa sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja turvallisemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen, ja se täytyy korjata.77 (Alkuperäisten ohjeiden käännös) SUOMI c. Irrota pistotulppa pistorasiasta ja/tai akku sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistämisen riskiä. d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käyttöönottoa. Moni tapaturma aiheutuu huonosti huolletuista laitteista. f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkausterät, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni, ja niitä on helpompi hallita. g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5. Akkukäyttöisten työkalujen käyttö ja hoito

a. Lataa akku vain valmistajan määrittelemällä laturilla. Laturi, joka soveltuu määrätyn tyyppiselle akulle, saattaa aiheuttaa tulipalon vaaran erilaista akkua ladattaessa. b. Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muun tyyppisen akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. c. Pidä irrallinen akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat aiheuttaa oikosulun akun navoissa. Akun napojen välinen oikosulku saattaa aiheuttaa palovammoja tai tulipalon. d. Väärin käytetystä akusta voi vuotaa nestettä. Älä kosketa sitä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

a. Korjauta sähkötyökalu koulutetulla ja ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena. Sähkötyökalujen lisäturvavaroitukset

Varoitus! Porien ja iskuporakoneiden lisäturva- varoitukset u Käytä kuulosuojaimia iskuporakonetta käyttäessäsi. Altistuminen melulle voi aiheuttaa kuulovaurioita. u Käytä työkalun mukana toimitettuja apukahvoja. Ot- teen menettäminen voi aiheuttaa tapaturman. u Pitele sähkötyökalua eristetyistä tartuntapinnoista, kun teet työtä, jossa kiinnitin voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Työkalun kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle. u Pitele sähkötyökalua eristetyistä tartuntapinnoista, kun teet työtä, jossa kiinnitin voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Työkalun kiinnittimen kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle. u Kiinnitä työstettävä kappale esimerkiksi ruuvipuristi- mella tukevaan alustaan. Kappaleen kannatteleminen käsin tai sen tukeminen omaa vartaloa vasten voi johtaa kappaleen irtoamiseen ja vaaratilanteeseen. u Ennen kuin poraat seiniä, lattioita tai kattoja, tarkista sähköjohtojen ja putkien sijainti. u Älä koske terään heti poraamisen jälkeen. Terä saattaa olla kuuma. u Tätä työkalua ei ole tarkoitettu sellaisten henkilöiden käyttöön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita, eikä laitteen toimintaan perehtymät- tömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina, tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta henkilöltä. Lapsia on valvottava ja heitä on estettävä leikkimästä laitteella. u Työkalun käyttötarkoitus on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain tässä käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja. Muut riskit Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdol- lisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa u pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot78 (Alkuperäisten ohjeiden käännös) SUOMI u osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot u työkalun pitkäaikaisen käytön aiheuttamat vahingot Kun käytät työkalua pitkään, varmista, että pidät säännöllisesti taukoja. u kuulovauriot u työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä, käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit. Tärinä Teknisissä tiedoissa ja vaatimustenmukaisuusvakuutuksessa ilmoitettu tärinäpäästöarvo on mitattu EN 60745 -standardin testausmenetelmän mukaisesti, ja arvoa voi käyttää työkalu- jen keskinäiseen vertailuun. Ilmoitettua tärinäpäästöarvoa voi käyttää myös altistumisen alustavaan arviointiin. Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi. Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelem- iseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäynnillä. Työkalussa olevat merkinnät Työkalussa on seuraavat kuvakemerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahi- nkojen välttämiseksi. Akkuja ja laturia koskevat lisäturvaohjeet Akku u Älä koskaan yritä avata akkua. u Älä anna akun kastua. u Älä säilytä akkua tiloissa, joissa lämpötila voi nousta yli 40 °C:een. u Lataa akku paikassa, jonka lämpötila on vähintään +10 °C ja enintään +40 °C. u Lataa akku ainoastaan työkalun mukana toimitetulla laturilla. u Noudata akkuja hävittäessäsi Ympäristönsuojelu-kohdas- sa annettuja ohjeita.

Älä koskaan yritä ladata viallisia akkuja. Laturit u Käytä Black & Deckerin laturia vain laitteen mukana toimitetun akun lataamiseen. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja. u Älä koskaan yritä ladata paristoja, joita ei ole tarkoitettu ladattavaksi. u Vaihda vialliset johdot välittömästi ehjiin. u Älä altista laturia vedelle. u Älä avaa laturia. u Älä työnnä mitään laturin sisään.

Laturi on tarkoitettu ainoastaan sisäkäyttöön.

Lue käyttöohjeet huolellisesti ennen laitteen käyttöä. Sähköturvallisuus

Laturi on kaksoiseristetty, joten erillistä maadoi- tusta ei tarvita. Tarkista aina, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä yritä korvata laturiyksikköä tavallisella verkkopistok- keella. u Jos virtajohto vahingoittuu, sen vaihtaminen tulee turval- lisuussyistä jättää valmistajan tai valtuutetun Black & Decker -huollon tehtäväksi. Yleiskuvaus Tässä työkalussa on joitakin tai kaikki seuraavista ominaisu- uksista.

1. Nopeudensäätökytkin

2. Eteen-/taaksepäin-liukusäädin

5. Varaustilan merkkivalo

6. Yksiholkkinen istukka

11. Latauksen merkkivalo79

(Alkuperäisten ohjeiden käännös) SUOMI Kokoaminen Varoitus! Poista akku laitteesta aina ennen kokoamista. Akun kiinnittäminen ja irrottaminen (kuva B) u Kiinnitä akku (9) asettamalla se koneen liitännän kanssa samaan linjaan. Liu'uta akkua kiinnityssyvennykseen, kunnes akku lukittuu paikalleen. u Irrota akku painamalla vapautuspainiketta (12) samalla kun vedät akkua irti liitännästä. Poranterän tai ruuviavaimen kiinnittäminen ja irrottaminen Tässä työkalussa on huoltovapaa istukka, joka helpottaa terien vaihtamista. u Lukitse työkalu siirtämällä eteen-/taaksepäin-liukusäädin (2) keskelle. u Avaa yksiholkkinen istukka (6) kiertämällä sitä. u Työnnä terän varsi istukkaan ja kiristä yksiholkkinen istukka tukevasti. Tämän työkalun mukana toimitetaan ruuviavain, joka on teränpidikkeessä (7). u Irrota ruuviavain teränpidikkeestä nostamalla se syven- nyksestä ylös. u Säilytä ruuviavainta työntämällä se kunnolla pidikkeeseen. Varoitus! Älä kiristä poranterää (tai muuta tarviketta) tart- tumalla yksiholkkiseen istukkaan ja kytkemällä työkaluun virta. Lisävarusteiden vaihtaminen tällä tavalla voi vahingoittaa yksiholkkista istukkaa tai johtaa tapaturmaan. Käyttö Varoitus! Anna työkalun käydä omaan tahtiinsa. Älä ylikuormita sitä. Varoitus! Ennen kuin poraat seiniä, lattioita tai kattoja, tarkista sähköjohtojen ja putkien sijainti. Akun lataaminen (kuva A) Lataa akku ennen ensimmäistä käyttökertaa ja aina silloin, kun se ei enää tuota riittävästi virtaa toimintoihin, jotka aikaisemmin hoituivat helposti. Akku voi lämmetä ladattaessa. Tämä on normaalia, eikä se ole merkki mistään viasta. Varoitus! Älä lataa akkua, jos ympäristön lämpötila on alle +10 °C tai yli +40 °C. Suositeltava latauslämpötila: noin +24 °C. Huomautus: Laturi ei lataa akkua, jos akun kennon läm- pötila on alle 10 °C tai yli 40 °C. Akku tulee kuitenkin jättää laturiin. Laturi aloittaa lataamisen automaattisesti, kun kennon lämpötila nousee tai laskee riittävästi. u Lataa akku (8) asettamalla se laturiin (9) . Akku sopii laturiin vain yhdessä asennossa. Älä laita sitä laturiin väkisin. Varmista, että akku on kunnolla laturissa. u Kytke laturi pistorasiaan. Lataustilan ilmaisin (10) vilkkuu. Akku on ladattu, kun latauksen merkkivalo (10) palaa keskey- tyksettä. Akku voidaan jättää laturiin vaikka kuinka pitkäksi aikaa. Merkkivalo alkaa vilkkua ns. täydennyslatauksen ajaksi. u Lataa akut viikon kuluessa tyhjentymisestä. Akkujen käyt- töikä lyhenee merkittävästi, jos ne jätetään tyhjiksi pitkäksi aikaa. Akun jättäminen laturiin Akku voidaan jättää laturiin, kun merkkivalo palaa. Laturi pitää akun käyttövalmiina ja ladattuna. Laturin vianmääritys Jos laturi havaitsee lähes tyhjän tai viallisen akun, latauksen merkkivalo (10) vilkkuu nopeasti punaisena. Toimi seuraavasti: u Aseta akku (8) uudelleen laturiin. u Jos merkkivalot vilkkuvat edelleen nopeasti punaisina, vaihda akku, jotta saat selville, toimiiko lataus asianmukai- sesti. u Jos toinen akku latautuu normaalisti, alkuperäinen akku on viallinen ja se on vietävä huoltopisteeseen kierrätet- täväksi. u Jos toinen akku antaa saman virheilmoituksen kuin alkuperäinen, vie laturi huoltopisteeseen testattavaksi. Huomautus: Akun kunnon määrittäminen voi kestää 30 minuuttia. Jos akku on liian kuuma tai kylmä, latauksen merkkivalo vilkkuu punaisena vuoroin nopeasti ja hitaasti. Pyörimissuunnan valitseminen (kuva C) Käytä poraamiseen ja ruuvien kiristämiseen eteenpäin suun- tautuvaa pyörimisliikettä (myötäpäivään). Käytä ruuvien irrot- tamiseen tai jumiutuneen poranterän irrottamiseen taaksepäin suuntautuvaa pyörimisliikettä (vastapäivään). u Valitse pyörimissuunta eteenpäin työntämällä eteen-/ taaksepäin-liukusäädintä (2) vasemmalle. u Valitse pyörimissuunta taaksepäin työntämällä eteen-/ taaksepäin-liukusäädintä oikealle. u Lukitse työkalu siirtämällä eteen-/taaksepäin-liukusäädin keskelle. Käynnistäminen ja pysäyttäminen u Valitse pyörimissuunta eteen- tai taaksepäin eteen-/ taaksepäin-liukusäätimellä (2).. u Käynnistä laite painamalla kytkintä (1). Työkalun nopeus määräytyy sen mukaan, kuinka pitkälle liipaisinkytkintä työnnetään. u Sammuta laite vapauttamalla liipaisinkytkin.80 (Alkuperäisten ohjeiden käännös) SUOMI Autoselect

-teknologia (kuva D) u Kun haluat porata puuta, metallia tai muovia, paina poraustavan valintapainiketta (3). u Kun haluat käyttää poraa ruuvinvääntöön, paina ruuvaus- tavan valintapainiketta (4). Autosense

-teknologia Ruuvinvääntötilassa, työkalun Autosense

-teknologian ansi- osta ruuvien kiinnittäminen on tarkkaa ja vaivatonta. u Valitse ruuvinvääntötila ja varmista, että eteen-/taak- sepäin-painike (2) on työnnetty vasemmalle. u Väännä ruuvi työstettävään kappaleeseen vetämällä liipaisinkytkimestä (1). Työkalu pysähtyy automaattisesti, kun ruuvin kanta on työstettävän kappaleen tasolla. u Jos ruuvaussyvyys ei vielä riitä, pidä liipaisinkytkin vedettynä. Pora alkaa hetken päästä pyöriä, ja ruuvin saa väännettyä haluttuun syvyyteen helpommin hallittavalla nopeudella. u Kun toivottu syvyys on saavutettu, vapauta liipaisinkytkin . Huomautus: Jos ruuvi pysähtyy puoliväliin, liipaisin (1) ja paina liipasinta (1) aloittaa alusta. Varaustilan merkkivalo (kuva D) Työkalussa on varaustilan merkkivalo. Sen avulla voit tarkistaa akun varaustilan käytön aikana. u Tarkista varaustila painamalla joko poraustavan valinta- painiketta (3) tai ruuvaustavan valintapainiketta (4). LED-työvalo LED-työvalo (8) aktivoituu automaattisesti, kun liipaisinta painetaan. LED-työvalo syttyy, kun liipaisin painetaan osittain alas, ennen kuin laite käynnistyy. Vinkkejä parhaimman tuloksen saavuttamiseksi Poraaminen u Paina aina kevyesti ja suoraan poranterän suuntaisesti. u Vähennä työkaluun kohdistuvaa painetta juuri ennen kuin poranterä lävistää työkappaleen. u Aseta puukappale mahdollisesti sälöytyvien työkappalei- den taakse. u Käytä litteäteräisiä poranteriä, kun poraat puuhun läpimi- taltaan suuria reikiä. u Käytä pikateräksestä (HSS) valmistettuja poranteriä, kun poraat metallia. u Käytä leikkuujäähdytysnestettä, kun poraat muita met- alleja kuin valurautaa ja messinkiä. u Tee kolo porattavan kohdan keskipisteeseen, sillä tämä parantaa tarkkuutta. Ruuvien kiinnittäminen u Käytä aina oikeantyyppistä ja -kokoista ruuviavainta. u Jos ruuvien kiristäminen on hankalaa, kokeile käyttää liukasteena pientä määrää pesunestettä tai saippuaa. u Pidä aina työkalu ja ruuviavain suorassa linjassa ruuviin nähden. Huolto Black & Decker -työkalu on suunniteltu toimimaan mahdol- lisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella kone säilyt- tää suorituskykynsä. Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa. Varoitus! Poista akku ennen työkalun huoltamista. Irrota laturi pistorasiasta ennen laturin puhdistamista. u Puhdista saksien ja laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla kangasliinalla. u Puhdista moottorin kotelo säännöllisesti kostealla rätillä. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. u Avaa istukka säännöllisesti ja naputtele pöly pois sen sisältä. Ympäristönsuojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen mukana. Kun Black & Decker -laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen mukana. Toimita laite kierrätettäväksi.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrät- tää ja käyttää uudelleen. Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saas- tumista ja uusien raaka-aineiden tarvetta. Paikallisissa säädöksissä voidaan määrätä, että kodin sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittel- yasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston yhteydessä. Kun laitteesi on käytetty loppuun, älä hävitä sitä tavallisten roskien mukana, vaan vie se paikkakuntasi kierrätyskeskuk- seen tai jätä se valtuutettuun Black & Deckerin huoltoliik- keeseen.81 (Alkuperäisten ohjeiden käännös) SUOMI Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huol- toliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU. com Akku

Käytä akku täysin loppuun ja irrota se sitten työkalusta. u NiCd-, NiMH- ja Li-Ion-akut ovat kierrätettäviä. Voit viedä akun mihin tahansa valtuutettuun huoltoliikkeeseen tai paikalliseen kierrätyskeskukseen. Tekniset tiedot ASD14 (H1) ASD18 (H1)Jännite V

14.4 18Kuormittamaton nopeus Min

0-650 0-800Suurin mahdollinen vääntömomentti(PTI-arvo) Istukka mm 10 10Suurin mahdollinen porauskapasiteettiTeräs/puu mm 10/25 10/25Laturi 905531** tyyppi 1905998** (tyyppi 1)Tulojännite V

100 - 240 230Lähtöjännite V

Kapasiteetti Ah 1.1 1.3 1.5 Tyyppi Li-Ion Li-Ion Li-IonÄänenpainetaso standardin EN 60745 mukaisesti:Äänenpaine (L ) 67.1 dB(A), epävarmuus (K) 3 dB(A)Äänitehotaso (L ) 78.1 dB(A), epävarmuus (K) 3 dB(A)Tärinän kokonaisarvot (vektorisumma) standardin EN 60745 mukaisesti:Porattaessa metallia (a h, D ) < 2.5 m/s , epävarmuus (K) 1.5 m/s Ruuvinvääntö ilman iskutoimintoa (a h, s ) < 2.5 m/s , epävarmuus (K) 1.5 m/s

EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI

ASD14/ASD18 Black & Decker ilmoittaa, että Tekniset tiedot -kohdassa kuva- tut tuotteet täyttävät seuraavien direktiivien vaatimukset: 2006/42/EY, EN 60745-1, EN 60745-2-1 Nämä tuotteet täyttävät myös direktiivien 2004/108/EY ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöoppaan takakannessa. Allekirjoittanut vastaa teknisten tietojen kokoamisesta ja antaa tämän ilmoituksen Black & Deckerin puolesta.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Yhdistynyt kuningaskunta 20/01/2014 13/25 16/2882 (Alkuperäisten ohjeiden käännös) SUOMI Takuu Black & Decker takaa, ettei tuotteessa ole materiaali- ja/tai valmistusvikaa silloin, kun se toimitetaan ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valm- istusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat seuraavista: u Tuotetta on käytetty kaupallisesti, ammattimaisesti tai vuokraukseen. u Tuotetta on käytetty tai hoidettu virheellisesti. u Tuotetta on vahingoitettu vieraalla esineellä tai aineella tai se on ollut onnettomuudessa. u Jos korjauksia on yrittänyt joku muu kuin Black & Deckerin valtuuttama edustaja tai Black & Deckerin henkilökunta. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huol- toliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU. com Käy verkkosivuillamme osoitteessa www.blackanddecker. ja rekisteröi uusi Black & Decker -tuotteesi. Sivuilta saat myös tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker..83 (Μετάφραση των πρωτότυπων οδηγιών) Ενδεδειγμένη χρήση Το τρυπάνι/κατσαβίδι χωρίς καλώδιο της Black & Decker έχει σχεδιαστεί για εφαρμογές βιδώματος και για διάτρηση ξύλου, μετάλλου, πλαστικών και ελαφριάς τοιχοποιίας. Αυτό το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση. Οδηγίες ασφαλείας Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία
