KÄYTTÖOHJE BDC718 BLACK & DECKER

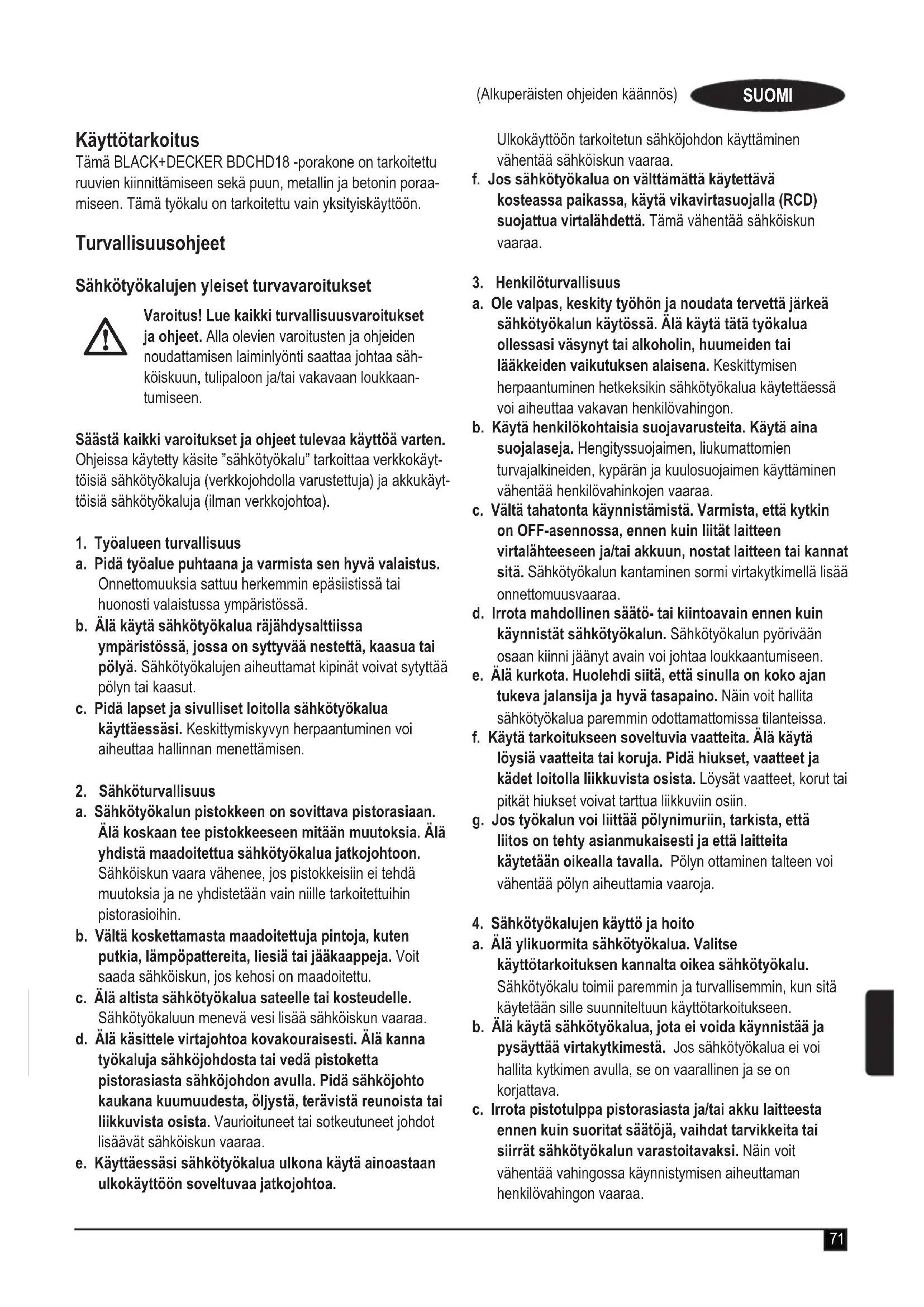

Varoitus! Lue kaikki turvallisuusvaroitukset ja ohjeet. Alla olevien varoitusten ja ohjeiden noudattamisen laiminlyönti saattaa johtaa säh- köiskuun, tulipaloon ja/tai vakavaan loukkaan- tumiseen. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Ohjeissa käytetty käsite ”sähkötyökalu” tarkoittaa verkkokäyt- töisiä sähkötyökaluja (verkkojohdolla varustettuja) ja akkukäyt- töisiä sähkötyökaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus

a. Pidä työalue puhtaana ja varmista sen hyvä valaistus. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä. b. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut. c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2. Sähköturvallisuus

a. Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin. b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Voit saada sähköiskun, jos kehosi on maadoitettu. c. Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa. d. Älä käsittele virtajohtoa kovakouraisesti. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f. Jos sähkötyökalua on välttämättä käytettävä kosteassa paikassa, käytä vikavirtasuojalla (RCD) suojattua virtalähdettä. Tämä vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus

a. Ole valpas, keskity työhön ja noudata tervettä järkeä sähkötyökalun käytössä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon. b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa. c. Vältä tahatonta käynnistämistä. Varmista, että kytkin on OFF-asennossa, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa. d. Irrota mahdollinen säätö- tai kiintoavain ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan kiinni jäänyt avain voi johtaa loukkaantumiseen. e. Älä kurkota. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa. f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g. Jos työkalun voi liittää pölynimuriin, tarkista, että liitos on tehty asianmukaisesti ja että laitteita käytetään oikealla tavalla. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen. b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava. c. Irrota pistotulppa pistorasiasta ja/tai akku laitteesta ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.72 (Alkuperäisten ohjeiden käännös) SUOMI d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia. f. Pidä leikkausterät terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita. g. Käytä sähkötyökaluja, tarvikkeita, vaihtoteriä yms. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5. Akkutyökalun käyttö ja huolto

a. Lataa akku vain valmistajan määrittelemällä laturilla. Laturi, joka on sopiva yhden tyyppiselle akulle, voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisen tyyppisellä akulla. b. Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muun tyyppisen akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. c. Pidä irrallinen akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat aiheuttaa oikosulun akun navoissa. Kennon pinteiden oikosulku voi aiheuttaa palovammoja tai tulipalon. d. Väärin käytetystä akusta voi vuotaa nestettä. Älä kosketa sitä. Jos nesteen kanssa joutuu kosketuksiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta roiskunut neste saattaa aiheuttaa ärsytystä tai palovammoja.

a. Korjauta sähkötyökalu koulutetulla ja ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Tämä varmistaa sähkötyökalun turvallisuuden. Sähkötyökalujen lisäturvavaroitukset

Varoitus! Porien lisäturvavaroitukset. u Käytä apukahvoja työkalun kanssa. Hallinnan menetys voi aiheuttaa henkilövahingon. u Pitele sähkötyökalua eristetyistä tartuntapinnoista, kun teet työtä, jossa leikkuuosa voi joutua kosketuk- siin piilossa olevien sähköjohtojen kanssa. Terien osuminen jännitteiseen johtoon tekee sen paljaista metal- liosista jännitteisiä, joten käyttäjä voi saada sähköiskun. u Pitele sähkötyökalua eristetyistä tartuntapinnoista, kun teet työtä, jossa kiinnitin voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Kiinnittimien osuminen jännitteiseen johtoon tekee sen paljaista metal- liosista jännitteisiä, joten käyttäjä voi saada sähköiskun. u Käytä puristimia tai muuta käytännöllistä tapaa kiin- nittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen. u Ennen kuin poraat seiniä, lattioita tai kattoja, tarkista sähköjohtojen ja putkien sijainti. u Älä koske terään heti poraamisen jälkeen. Terä saattaa olla kuuma. u Tarkoitettu käyttö on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain tässä käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja. Muiden henkilöiden turvallisuus u Tätä työkalua ei ole tarkoitettu sellaisten henkilöiden käyt- töön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoittei- ta, eikä laitteen toimintaan perehtymättömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina, tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta hen- kilöltä. u Lapsia tulee valvoa ja varmistaa, että he eivät leiki lait- teella. Jäännösriskit Myös muut kuin turvavaroituksissa mainitut riskit ovat mah- dollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat: u Pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot. u Osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot. u Työkalun pitkäaikaisen käytön aiheuttamat vahingot. Varmista, että pidät säännöllisesti taukoja työkalun pitkäai- kaisen käytön aikana. u Kuulon heikkeneminen.73 (Alkuperäisten ohjeiden käännös) SUOMI u Työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit. Tärinä Teknisissä tiedoissa ja vaatimustenmukaisuusvakuutuksessa ilmoitettu tärinäpäästöarvo on mitattu EN 60745 -standardin testausmenetelmän mukaisesti, ja arvoa voi käyttää työkalu- jen keskinäiseen vertailuun. Ilmoitettua tärinäpäästöarvoa voi käyttää myös altistumisen alustavaan arviointiin. Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi. Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäyn- nillä. Työkalun tarrat Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi. Akkuja ja laturia koskevat lisäturvallisuusohjeet (ei toimiteta työkalun mukana) Akut u Älä koskaan yritä avata mistään syystä. u Älä anna akun kastua. u Älä säilytä paristoja tiloissa, joissa lämpötila voi nousta yli 40 °C:een. u Lataa akku paikassa, jonka lämpötila on vähintään +10 °C ja enintään +40 °C. u Lataa akku ainoastaan työkalun mukana toimitetulla laturilla. u Noudata akkujen hävittämisessä Ympäristönsuojelu- kohdassa esitettyjä ohjeita.

Älä koskaan yritä ladata viallisia akkuja. Laturit u Käytä BLACK+DECKER-laturia vain laitteen mukana toimitetun akun lataamiseen. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja. u Älä koskaan yritä ladata akkuja, joita ei ole tarkoitettu ladattaviksi. u Vaihda vialliset johdot välittömästi ehjiin. u Älä altista laturia vedelle. u Älä avaa laturia. u Älä työnnä mitään laturin sisään.

Laturi on tarkoitettu ainoastaan sisäkäyttöön.

Lue käyttöohjeet huolellisesti ennen laitteen käyttöä. Sähköturvallisuus

Laturi on kaksoiseristetty, joten erillistä maadoi- tusta ei tarvita. Tarkista aina, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä yritä vaihtaa laturiin tavallista verkkovirran pistoketta. u Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun BLACK+DECKER-huollon tehtäväksi. Yleiskuvaus Tässä työkalussa on joitakin tai kaikki seuraavista ominaisu- uksista.

1. Säädettävä nopeuskytkin

2. Eteen-/taaksepäin-liukusäädin

3. Väännön säätörengas

Asennus Käyttö Varoitus! Anna työkalun käydä omaan tahtiinsa. Älä ylikuormita sitä. Akun lataaminen (kuva A) Lataa akku ennen ensimmäistä käyttökertaa ja aina, kun se ei enää tuota riittävästi virtaa toimintoihin, jotka aiemmin sujuivat helposti. Akku voi lämmetä ladattaessa. Tämä on normaalia, eikä se ole merkki mistään viasta. Varoitus! Älä lataa akkua alle 10 °C tai yli 40 °C asteen lämpötilassa. Suositeltava latauslämpötila on 24 °C. Huomautus: Laturi ei lataa akkua, jos akun kennon lämpötila on alle 10 °C tai yli 40 °C.74 (Alkuperäisten ohjeiden käännös) SUOMI Akku tulee kuitenkin jättää laturiin. Laturi aloittaa lataamisen automaattisesti, kun kennon lämpötila nousee tai laskee riittävästi. u Liitä laturi standardiin 230 V / 50 Hz pistorasiaan. u Liu’uta akku laturiin kuvan A mukaisesti. u Vihreä LED-merkkivalo vilkkuu käynnissä olevan latauk- sen merkiksi. u Kun lataus on valmis, vihreä LED-valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Varoitus! Tulipalovaara. Kun irrotat laturin työkalusta, irrota laturi ensin pistorasiasta ja irrota laturin johto sen jälkeen työkalusta. Akun asentaminen ja poistaminen työkalusta (kuva

Varoitus! Varmista ennen akun irrottamista tai asentamista, että lukituspainike on lukitussa asennossa virtakytkimen tahat- toman käytön estämiseksi. Akun asentaminen: u Aseta akku työkaluun, kunnes kuulet napsahduksen (kuva

Akun poistaminen työkalusta (kuva C) u Paina akun vapautuspainiketta kuvan C mukaisesti ja vedä akku irti työkalusta. Käyttöohjeet Virtakytkin ja peruutuspainike u Pora kytketään päälle ja pois päältä vetämällä ja vapaut- tamalla virtakytkin (1). Mitä enemmän liipaisukytkintä painetaan, sitä suurempi porakoneen nopeus. u Eteen-/taaksepäin-painike (2) määrää työkalun pyörimis- suunnan ja toimii myös lukituspainikkeena. u Valitse pyörimissuunta eteenpäin vapauttamalla virtakytkin ja painamalla eteen-/taaksepäin-painiketta vasemmalle. u Valitse pyörimissuunta taaksepäin painamalla eteen-/ taaksepäin-painiketta vastakkaiseen suuntaan. Huomautus: Suunnanvaihtopainikkeen keskiasento lukitsee työkalun off-asentoon. Kun muutat suunnanvaihtopainikkeen asentoa, varmista, että liipaisin on vapautettu. Momentin hallinta (kuva D) Tässä työkalussa on vääntömomentin säätörengas (3), jolla valitaan toimintatila ja asetetaan vääntömomentti ruuvien kiri- stämistä varten. Suuret ruuvit ja kovat työstettävät materiaalit vaativat suuremman vääntömomentin kuin pienet ruuvit ja pehmeät työstettävät materiaalit. u Puuta, metallia ja muovia poratessasi aseta kartio porausasennon symbolin kohdalle. u Ruuveja vääntäessäsi aseta kartio haluamaasi asentoon. Jos et vielä tiedä oikeaa asentoa, toimi seuraavasti: u Aseta kartio pienimmän vääntömomentin mukaiseen asentoon. u Kiristä ensimmäinen ruuvi. u Jos kytkin luistaa ennen halutun tuloksen saavuttamista, suurenna kartion asetusta ja jatka ruuvin kiristämistä. Toista menettelyä, kunnes asetus on oikea. Kiristä muut ruuvit käyttämällä tätä asetusta. Huoltovapaa istukka (kuva E) Varoitus! Varmista ennen lisävarusteiden irrottamista tai asentamista, että lukituspainike on lukitussa asennossa virtakytkimen tahattoman käytön estämiseksi. Poranterän tai muun tarvikkeen asentaminen: u Tartu yhdellä kädellä istukan (4) takapuoliskoon ja kierrä etupuoliskoa toisella kädelläsi istukan päästä katsottuna vastapäivään. u Aseta terä tai muu tarvike kokonaan istukkaan ja kiinnitä se hyvin pitämällä kiinni istukan takaosasta ja kiertämällä istukan etuosaa myötäpäivään istukan päästä katsottuna. Varoitus! Älä kiristä poranterää (tai muuta tarviketta) tarttumal- la istukan etuosaan ja kytkemällä työkaluun virta. Lisäva- rusteiden vaihtaminen tällä tavalla voi vahingoittaa istukkaa tai johtaa tapaturmaan. Kaksi nopeutta (kuva F) Poran nopeuskytkimen avulla voit vaihtaa vaihteista moni- puolisesti. Valitse alhainen nopeus ja suuri vääntömomentti (asento 1) katkaisemalla työkalusta virta ja antamalla sen pysähtyä. Liu’uta nopeuskytkintä (5) poispäin istukasta. Valitse suuri nopeus ja pieni vääntömomentti (asento 2) katkaisemal- la työkalusta virta ja antamalla sen pysähtyä. Liu’uta nopeuskytkintä istukkaan päin. Huomautus: Älä vaihda vaihdetta, kun työkalu on käynnissä. Jos vaihteiden vaihtamisessa on ongelmia, varmista, että nopeuskytkin on työnnetty joko kokonaan eteenpäin tai kokonaan taaksepäin. Poraaminen ja ruuvien kiinnittäminen u Valitse pyörimissuunta eteen- tai taaksepäin eteen-/ taaksepäin-liukusäätimellä (2). u Käynnistä laite painamalla kytkintä (1). Työkalun nopeus määräytyy sen mukaan, kuinka pitkälle kytkintä työn- netään. u Sammuta laite vapauttamalla kytkin. Vinkkejä parhaimman tuloksen saavuttamiseksi Poraaminen u Käytä vain teräviä poranteriä.75 (Alkuperäisten ohjeiden käännös) SUOMI u Tue ja kiinnitä työstökappale oikeaoppisesti turvallisuu- sohjeita noudattaen. u Tue ja kiinnitä työstökappale oikeaoppisesti turvallisuu- sohjeita noudattaen. u Varmista työalueen turvallisuus turvallisuusohjeita noudat- taen. u Käytä poraa erittäin hiljaa kevyellä paineella, kunnes reikää on aloitetta riittävästi poran pitämiseksi aukossa. u Paina suoraan terän suuntaisesti. Paina tarpeeksi kovaa niin, että terä poraa, mutta älä niin kovaa, että moottori jää kiinni tai terä vääntyy. u Pitele poraa tiukasti kahdella kädellä niin, ettei se pääse heilumaan. u ÄLÄ YRITÄ KÄYNNISTÄÄ KIINNI JÄÄNYTTÄ MOOTTO-

RIA UUDELLEEN PAINELEMALLA LIIPAISINTA. PORA

VOI VAHINGOITTUA. u Vähennä kiinni jäämisen mahdollisuutta puhkaisuvaihees- sa vähentämällä painetta ja poraamalla hitaasti reiän loppupäässä. u Pidä moottori käynnissä ja vedä terä ulos poratusta reiästä. Tämä estää juuttumista. u Varmista, että kytkin käynnistää ja sammuttaa poran. Poraaminen puuhun Puuhun voidaan porata reikiä samoilla kieräporanterillä kuin metalliin, tai litteäteräisillä poranterillä. Näiden terien tulisi olla teräviä ja porattaessa ne tulisi vetää ulos usein purujen poistamiseksi urista. Poraaminen metalliin Käytä leikkuujäähdytysnestettä, kun poraat metalleja. Poik- keuksia ovat valurauta ja messinki, joita tulee porata kuivina. Parhaiten toimivia leikkuujäähdytysnesteitä ovat rikitetty leikkuuöljy ja laardiöljy. Betonin poraaminen Betonia poratessasi aseta poraustavan valitsin (3) iskuporauk- sen asentoon kohdistamalla vastaava symboli merkintään. Työnnä nopeudenvalitsinta (5) työkalun etuosaa kohti (2. vaihde). Ruuvien kiinnittäminen u Käytä aina oikeantyyppistä ja -kokoista ruuvikärkeä.u Jos ruuvien kiristäminen on hankalaa, kokeile käyttää liukasteena pientä määrää pesunestettä tai saippuaa. u Pidä aina työkalu ja ruuviavain suorassa linjassa ruuviin nähden. Vianetsintä Ongelma Mahdollinen syy Mahdollinen ratkaisuLaite ei käynnisty. Akku ei ole latautunut. Tarkista akun latausvaa-timukset.Akku ei lataudu.Laturia ei ole kytketty pistorasiaan.Ympäristölämpötila on liian korkea tai liian alhainen.Kytke laturi pistorasiaan. Siirrä laturi ja akku ympä-ristöön, jonka lämpötila on yli 45 ºC (40 ºF) tai alle +40,5 ºC (105 ºF).Laite sammuu äkkinäisesti.Akun maksimilämpöti-la on saavutettu.Ei virtaa. (Akun mak-simaalista käyttöikää varten akku sammuu tarkoituksella äkkinäisesti virran loppuessa).Anna akunjäähtyä. Aseta laturiin ja anna latautua. Huolto BLACK+DECKER-työkalu on suunniteltu toimimaan mah- dollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan. Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa. Varoitus! Poista akku ennen työkalun huoltamista. Irrota laturi pistorasiasta ennen laturin puhdistamista. u Puhdista työkalun ja laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla. u Puhdista moottorin kotelo säännöllisesti kostealla rätillä. Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita. u Avaa istukka säännöllisesti ja naputtele pöly pois sen sisältä. Ympäristönsuojelu

Toimita tämä laite erilliskeräykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mu- kaan. Lisätietoa on saatavilla osoitteessa www.2helpU.com76 (Alkuperäisten ohjeiden käännös) SUOMI Tekniset tiedot BDCHD18 Jännite

Kuormittamaton nopeus Min

0-360/0-1400 Suurin mahdollinen vääntö- momentti Nm 17,5/40 Istukan kapasiteetti mm 1-10 Suurin mahdollinen po- rausteho Teräs/puu /betoni

10/25/10 Paino kg 0,90 (akun kanssa 1,30) Laturi 90589867 Syöttöjännite

Virta mA 200 Arvioitu latausaika Tuntia 8 Laturi 90590287-02 Syöttöjännite

Virta mA 400 Arvioitu latausaika Tuntia 3 - 5 Laturi 90599854-06 Syöttöjännite

Virta Amp 1 Arvioitu latausaika Tuntia 1,5 Akku BL1518 Jännite

Teho Ah 1,5 Tyyppi Li-Ion Akku BL2018 Jännite

Teho Ah 2,0 Tyyppi Li-Ion Akku BL4018 Jännite

Teho Ah 4,0 Tyyppi Li-Ion Äänenpainetaso, määritetty EN 60745-standardin mukaan: Äänenpaine (L

) 88,7 dB(A), epävarmuus (K) 3 dB(A) Äänitehotaso (L

) 99,7 dB(A), epävarmuus (K) 3 dB(A) Tärinän kokonaisarvot (vektorisumma) standardin EN 60745 mukaisesti: Porattaessa metallia (a h, D ) <0,45 m/s

, epävarmuus (K) 1,5 m/s

Ruuvinvääntö ilman iskutoimintoa (a

, epävarmuus (K) 1,5 m/s

EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI

BDCDC18 - Pora/ruuvinväännin Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset: 2006/42/EY, EN 60745-1, EN 60745-2-1 Nämä tuotteet täyttävät myös direktiivien 2004/108/EY (19.4.2016 saakka), 2014/30/EU (20.4.2016 alkaen) ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen takakannessa. Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vaku- utuksen seuraavan yhtiön puolesta: Black & Deckerin puolesta R. Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Iso-Britannia

Takuu Black & Decker on vakuuttunut tuotteidensa korkeasta laa- dusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan ostopäivänä. Takuu on lisäys kuluttajan laillisiin oi- keuksiin eikä vaikuta niihin. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa. Edellytyksenä takuun saamiselle on, että vaade täyttää Black & Deckerin ehdot ja että ostaja toimittaa ostotositteen jälleen- myyjälle tai valtuutetulle huoltoliikkeelle. Black & Deckerin kahden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoit- teessa www.2helpU.com tai ottamalla yhteyttä paikalliseen Black & Deckerin toimipisteeseen tässä ohjekirjassa ilmoitet- tuihin osoitteisiin. Käy verkkosivuillamme osoitteessa www.blackanddecker. ja rekisteröi uusi Black & Decker -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Προβλεπόμενη χρήση Το δράπανό σας BLACK+DECKER BDCHD18 έχει σχεδιαστεί για εφαρμογές βιδώματος και για διάτρηση σε ξύλο, μέταλλο και τοιχοποιία. Αυτό το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση. Οδηγίες ασφαλείας Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία
