MANUAL DE USUARIO BDGDC18 BLACK & DECKER

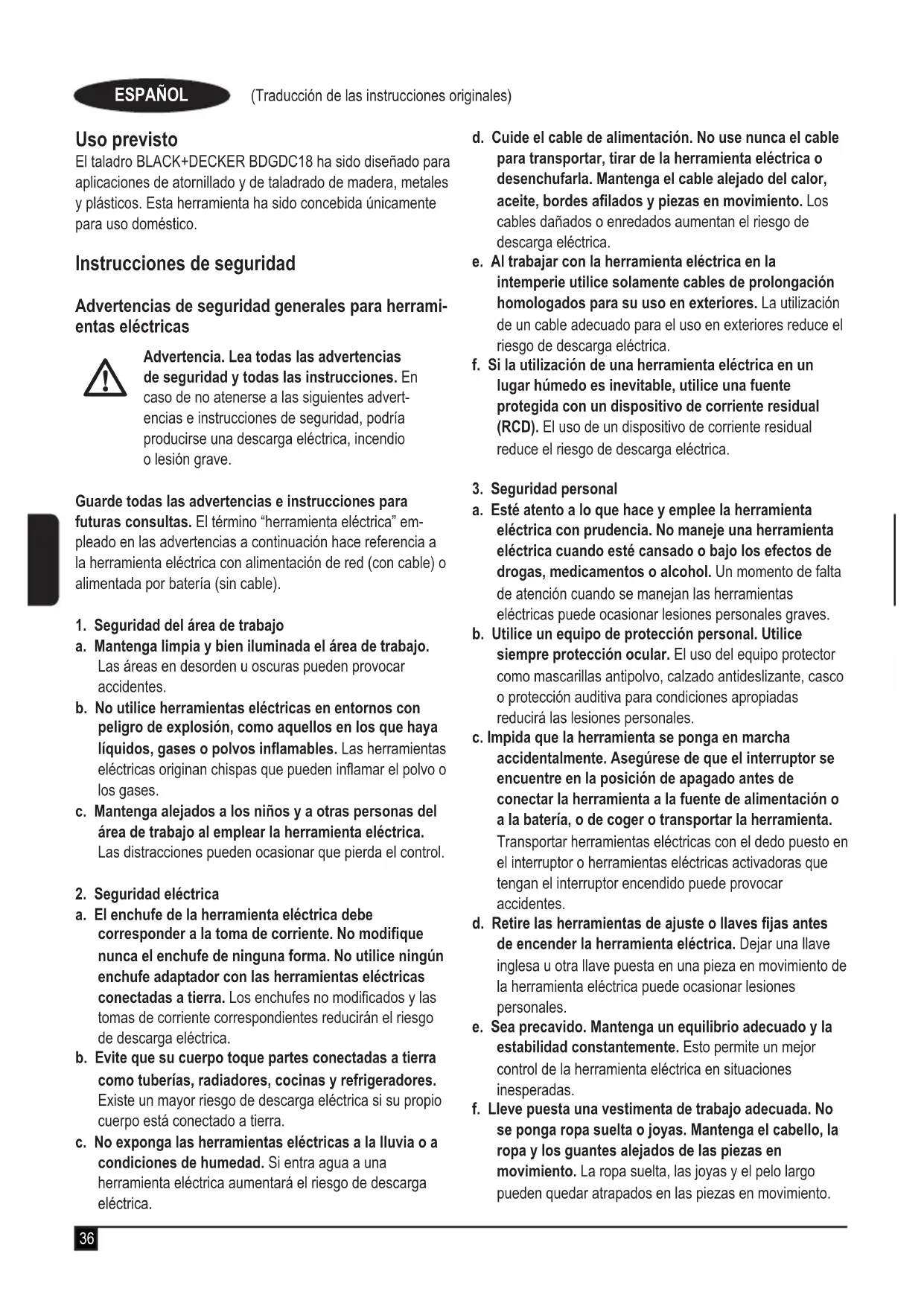

Advertencia. Lea todas las advertencias de seguridad y todas las instrucciones. En caso de no atenerse a las siguientes advert- encias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave. Guarde todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” em- pleado en las advertencias a continuación hace referencia a la herramienta eléctrica con alimentación de red (con cable) o alimentada por batería (sin cable).

1. Seguridad del área de trabajo

a. Mantenga limpia y bien iluminada el área de trabajo. Las áreas en desorden u oscuras pueden provocar accidentes. b. No utilice herramientas eléctricas en entornos con peligro de explosión, como aquellos en los que haya líquidos, gases o polvos inamables. Las herramientas eléctricas originan chispas que pueden inamar el polvo o los gases. c. Mantenga alejados a los niños y a otras personas del área de trabajo al emplear la herramienta eléctrica. Las distracciones pueden ocasionar que pierda el control.

2. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente. No modique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con las herramientas eléctricas conectadas a tierra. Los enchufes no modicados y las tomas de corriente correspondientes reducirán el riesgo de descarga eléctrica. b. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su propio cuerpo está conectado a tierra. c. No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d. Cuide el cable de alimentación. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes alados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica. f. Si la utilización de una herramienta eléctrica en un lugar húmedo es inevitable, utilice una fuente protegida con un dispositivo de corriente residual (RCD). El uso de un dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

3. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personales graves. b. Utilice un equipo de protección personal. Utilice siempre protección ocular. El uso del equipo protector como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para condiciones apropiadas reducirá las lesiones personales. c. Impida que la herramienta se ponga en marcha accidentalmente. Asegúrese de que el interruptor se encuentre en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o a la batería, o de coger o transportar la herramienta. Transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocar accidentes. d. Retire las herramientas de ajuste o llaves jas antes de encender la herramienta eléctrica. Dejar una llave inglesa u otra llave puesta en una pieza en movimiento de la herramienta eléctrica puede ocasionar lesiones personales. e. Sea precavido. Mantenga un equilibrio adecuado y la estabilidad constantemente. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f. Lleve puesta una vestimenta de trabajo adecuada. No se ponga ropa suelta o joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento.37 (Traducción de las instrucciones originales) ESPAÑOL g. Siempre que sea posible utilice unos equipos de aspiración o captación de polvo, asegúrese de que estén bien montados y de que se utilicen correctamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4. Uso y cuidado de herramientas eléctricas

a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. b No utilice herramientas eléctricas con el interruptor defectuoso. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe ser reparada. c. Desconecte el enchufe de la herramienta eléctrica de la fuente de alimentación y la batería antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha accidentalmente la herramienta eléctrica. d. Guarde las herramientas eléctricas fuera del alcance de los niños y no permita que las personas que no estén familiarizadas con su uso o que no hayan leído este manual utilicen esta herramienta. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas. e. Realice el mantenimiento de sus herramientas eléctricas. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientas eléctricas. f. Mantenga las herramientas de corte limpias y aladas. Hay menos probabilidad de que las herramientas de cortar con bordes alados se bloqueen, y son más fáciles de controlar. g. Utilice la herramienta eléctrica, los accesorios, los útiles de la herramienta, etc. de acuerdo con estas instrucciones, y tenga en cuenta las condiciones de trabajo y la tarea que va a realizar. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa.

5. Uso y cuidado de la herramienta de baterías

a. Recárguela solo con el cargador especicado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede provocar riesgos de incendio al ser utilizado con otro paquete de baterías. b. Utilice las herramientas eléctricas solamente con las baterías recomendadas. El uso de otras baterías puede suponer un riesgo de incendio y lesiones. c. Cuando no utilice la batería, manténgala alejada de objetos de metal como clips para papel, monedas, llaves, clavos, tornillos y otros pequeños objetos metálicos que pueden realizar una conexión de un terminal a otro. Si se produce un cortocircuito entre los terminales de la batería, pueden ocasionarse incendios o quemaduras. d. En caso de uso abusivo puede salir líquido de la batería, evite el contacto. Si se produce un contacto accidental, lave con agua. Si el líquido se pone en contacto con los ojos, acuda además a un médico. El líquido expulsado de la batería podrá provocar irritaciones o quemaduras.

a. Esta herramienta eléctrica debe ser reparada solo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Así se asegurará que se mantenga la seguridad de la herramienta eléctrica. Advertencias de seguridad adicionales para herramientas eléctricas

Advertencia. Advertencias de seguridad adicionales para taladros u Utilice las empuñaduras auxiliares suministradas con la herramienta. La pérdida de control puede provocar lesiones personales. u Sujete la herramienta eléctrica por la supercie de agarre aislada cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto. El contacto de los accesorios de corte con un cable “cargado”, puede cargar las partes metálicas expuestas de la herramienta eléctrica y producir una descarga eléctrica al operador. u Sujete la herramienta eléctrica por la supercie protegida cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto. El contacto de los elementos de sujeción con un cable “cargado” puede cargar las partes metálicas expuestas de la herramienta eléctrica y producir una descarga eléctrica al operador. u Utilice un tornillo de banco u otro método práctico para asegurar y sujetar la pieza de trabajo a una plataforma estable. Si sostiene la pieza de trabajo con las manos o con su cuerpo, esta estará inestable y podrá hacer que usted pierda el control.38 (Traducción de las instrucciones originales) ESPAÑOL u Antes de perforar paredes, suelos o techos, compruebe la ubicación de cables y tuberías. u Evite tocar la punta de una broca inmediatamente después de taladrar, ya que puede estar caliente. u En este manual se describe el uso previsto. La utilización de accesorios o dispositivos auxiliares o la realización de operaciones distintas a las recomendadas en este manual de instrucciones para esta herramienta puede presentar riesgo de lesiones personales y/o de daños materiales. Seguridad de terceros u Las personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas o que carezcan de experiencia y conocimientos no deben utilizar esta herramienta, salvo que hayan recibido supervisión o formación con respecto al uso del aparato por parte de una persona responsable de su seguridad. u Los niños deberán permanecer vigilados para asegurarse de que no jueguen con el aparato. Riesgos residuales El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incor- recto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Esto incluye: u Lesiones producidas por el contacto con piezas móviles o giratorias. u Lesiones producidas al cambiar cualquier pieza, cuchilla o accesorio. u Lesiones producidas al usar una herramienta por un tiempo demasiado prolongado. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia. u Deterioro auditivo. u Riesgos para la salud producidos al respirar el polvo que se genera cuando se utiliza la herramienta (ejemplo: en los trabajos con madera, especialmente si son de roble, haya y tableros de densidad mediana). Vibración Los valores de emisión de vibraciones declarados en el apartado de características técnicas y en la declaración de conformidad se han calculado según un método de prueba estándar proporcionado por la norma EN 60745 y podrán utilizarse para comparar una herramienta con otra. El valor de emisión de vibraciones especicado también puede utilizarse en una evaluación preliminar de la exposición. Advertencia. El valor de emisión de vibraciones durante el funcionamiento real de la herramienta eléctrica puede diferir del valor declarado en función de cómo se utilice dicha herramienta. El nivel de las vibraciones puede aumentar por encima del nivel declarado. Al evaluar la exposición a las vibraciones con el n de deter- minar las medidas de seguridad que exige la norma 2002/44/ CE para proteger a las personas que utilizan periódicamente herramientas eléctricas en el entorno laboral, deberá tenerse en cuenta una estimación de la exposición a las vibraciones, las condiciones de uso reales y el modo de empleo de la herramienta, así como los pasos del ciclo operativo como, por ejemplo, el número de veces que la herramienta se apaga, el tiempo que está parada y el tiempo de activación. Etiquetas en la herramienta Junto con el código de la fecha, en la herramienta aparecen los siguientes símbolos

Advertencia. Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. Instrucciones de seguridad adicionales para baterías y cargadores (No suministrados con la herramienta) Baterías u Jamás trate de abrir las baterías por ningún motivo. u No exponga la batería al agua. u No guarde la batería en lugares en los que la temperatura pueda superar los 40 ºC. u Realice la carga únicamente a una temperatura ambiente de entre 10 ºC y 40 ºC. u Utilice únicamente el cargador suministrado con la her- ramienta para realizar la carga. u Para desechar las baterías, siga las instrucciones facilita- das en la sección “Protección del medioambiente”.

No intente cargar baterías dañadas. Cargadores u Debe utilizar solo el cargador BLACK+DECKER para cargar la batería en la herramienta con la que se suminis- tró. Otras baterías pueden explotar y provocar lesiones y daños materiales. u Nunca intente cargar baterías no recargables. u Sustituya los cables defectuosos inmediatamente. u No exponga el cargador al agua.39 (Traducción de las instrucciones originales) ESPAÑOL u No abra el cargador. u No aplique ningún dispositivo para medir la resistencia del cargador.

Este adaptador está pensado únicamente para utilizarse en un lugar interior.

Lea el manual de instrucciones antes de usar el producto. Seguridad eléctrica

El cargador presenta un aislamiento doble; por lo tanto, no se requiere conexión a tierra. Cada vez que utilice el aparato, debe comprobar que el voltaje de la red eléctrica corresponda al valor indicado en la placa de características. No intente sustituir el carga- dor por un enchufe convencional para la red eléctrica. uSi se daña el cable de alimentación, el fabricante o un centro de servicio técnico autorizado de BLACK+DECKER deberán sustituirlo para evitar riesgos. Características Esta herramienta incluye parte o la totalidad de estas carac- terísticas.

1. Interruptor de velocidad variable

5. Luz de trabajo LED

7. Botón de liberación de la batería

Ensamblaje Uso Advertencia. Deje que la herramienta funcione a su ritmo. No la sobrecargue. Carga de la batería (Fig. A) Es necesario cargar la batería antes del primer uso y cada vez que note que no dispone de suciente potencia para tareas que antes realizaba con facilidad. Es posible que la batería se caliente durante la carga; esto es normal y no denota ningún problema. Advertencia. No cargue la batería si la temperatura ambiente es inferior a 10 ºC o superior a 40 ºC. La temperatura de carga recomendada es de aproximadamente 24 ºC. Nota: El cargador no cargará la batería si la temperatura de esta es inferior a 10 °C o superior a 40 ºC aproximadamente. Deje la batería en el cargador y este empezará a cargarla au- tomáticamente cuando la temperatura de la batería aumente o disminuya. u Enchufe el cargador en cualquier toma de corriente estándar de 230 voltios, 50 Hz. u Introduzca el paquete de baterías en el cargador, tal como se muestra en la gura A. u El LED indicador de carga verde parpadeará, lo cual indica que se está cargando la batería. u Se indicará que la carga ha terminado porque la luz LED verde permanecerá encendida de manera continua. La batería estará cargada y podrá usarse, o dejarla en el cargador. Advertencia. Peligro de incendio. Cuando desconecte el cargador de la herramienta, asegúrese de haber desenchu- fado antes el cargador de la toma de corriente, después desenchufe el cable del cargador de la herramienta. Instalación y extracción del paquete de baterías de la herramienta (Fig. B) Advertencia. Asegúrese de que el botón de desbloqueo está bloqueado para evitar que se active el interruptor antes de sacar o colocar la batería. Colocación del paquete de baterías: u Inserte el paquete de baterías en la herramienta, hasta que oiga un clic (Fig. B) Extracción del paquete de baterías de la herrami- enta (Fig. C) u Presione el botón de liberación de la batería, tal como se muestra (Fig. C), y extraiga la batería de la herramienta. Instrucciones de funcionamiento Control de par de apriete (Fig.D) Esta herramienta dispone de un collar de ajuste de par (3) para seleccionar el modo de funcionamiento y ajustar el par de apriete de los tornillos. Los tornillos largos y las piezas de trabajo de materiales duros requieren un ajuste de torsión mayor que los tornillos pequeños y las piezas de trabajo de materiales blandos. u Para taladrar madera, metal y plásticos, ajuste el collar en el símbolo de posición de taladrado. u Para atornillar, je el collar en el ajuste deseado. Si no conoce el ajuste adecuado, haga lo siguiente: u Ajuste el collar en el par de apriete más bajo. u Apriete el primer tornillo. u Si la herramienta se detiene antes de obtener el resul- tado deseado, aumente el ajuste del collar y continúe atornillando. Repita la operación hasta obtener el ajuste correcto. Utilice este ajuste para los tornillos restantes.40 (Traducción de las instrucciones originales) ESPAÑOL Portabrocas sin llave (Fig. E) Advertencia. Asegúrese de que el botón de desbloqueo está bloqueado, para evitar que se active el interruptor, antes de sacar o colocar accesorios. Para insertar una broca u otro accesorio: u Sujete la mitad posterior del portabrocas (8) con una mano y con la otra gire la mitad delantera (4) en sentido contrario a las agujas del reloj, visto desde el nal del portabrocas. u Introduzca la broca u otro accesorio completamente en el portabrocas y apriételo bien sujetando la parte posterior del portabrocas y girando en dirección antihoraria, visto desde el nal del portabrocas. Advertencia. No intente jar las brocas ni otros accesorios agarrando el portabrocas por la parte delantera y encendien- do la herramienta. Al cambiar los accesorios se puede dañar el mandril y se pueden producir lesiones personales. Perforación/atornillado u Seleccione la rotación hacia delante o hacia atrás con el control deslizante de avance/retroceso (2). u Para encender la herramienta, pulse el interruptor (1). La velocidad de la herramienta depende de la presión que se aplique al interruptor. u Para apagar la herramienta, suelte el interruptor. Consejos por un uso óptimo Taladrado u Utilice exclusivamente broca aladas. u Apoye y je correctamente el trabajo, como se indica en las instrucciones de seguridad. u Utilice el equipo de seguridad requerido apropiado, como se indica en las instrucciones de seguridad. u Cuide y mantenga el lugar de trabajo como se indica en las instrucciones de seguridad. u Realice el taladrado muy lentamente, ejerciendo una ligera presión, hasta que el agujero sea suciente- mente grande para que la broca no resbale. u Aplique una presión en línea recta sobre la broca. Presione lo suciente para que la broca continúe perforando, pero no demasiado para evitar que el motor se paralice o que la broca se desvíe. u Mantenga rmemente el taladro con las dos manos para controlar el movimiento de giro. u NO PULSE EL DISPARADOR DE ENCENDIDO Y APA- GADO DE UN TALADRO PARADO CON LA INTENCIÓN DE ACCIONARLO. PODRÍAN PRODUCIRSE DAÑOS EN EL TALADRO. u Para reducir al mínimo las paradas durante el avance rápido, disminuya la presión y taladre lentamente la última parte del oricio. u Mantenga el motor en funcionamiento mientras extrae la broca del oricio. De este modo, evitará que se produzcan atascos. u Compruebe que el interruptor encienda y apague el taladro. Perforar madera Los oricios en la madera pueden realizarse con las mismas brocas helicoidales utilizadas para el metal o con brocas de pala. Las brocas deben estar aladas y es necesario extraer- las frecuentemente cuando se realizan las perforaciones con el n de eliminar las astillas de las ranuras del taladro. Perforar metal Utilice un lubricante de corte cuando perfore metales. Las ex- cepciones son el latón y la fundición, que deberán perforarse en seco. Los lubricantes de corte que funcionan mejor son el aceite de corte sulfurizado y el aceite de manteca de cerdo. Atornillado u Utilice siempre el tipo y tamaño adecuados de puntas de atornillar. u Si tiene dicultad para apretar los tornillos, inténtelo aplicando una pequeña cantidad de líquido de limpieza o jabón como lubricante. u Sujete siempre la herramienta y la punta del destornillador en línea recta con el tornillo Resolución de problemas Problema Causa posible Posible solución La unidad no arranca. El paquete de baterías no está cargado. Compruebe los requisitos de carga de la batería. La batería no se carga. El cargador no está enchufado. La temperatura del aire circundante es demasiado caliente o demasiado fría. Enchufe el cargador en una toma de corriente que funcione. Desplace el cargador y la batería a un lugar con tem- peratura ambiente superior a 40 ºF (4.5 ºC) o inferior a 105 ºF (+40.5 ºC) La unidad se apaga repentinamente. El paquete de baterías ha llegado a su máximo límite térmico. Descargada. (Para maximizar la vida útil del paquete de baterías, este ha sido diseñado para interrumpirse repen- tinamente cuando se agota la carga) Deje que el paquete de baterías se enfríe. Coloque en el cargador y déjelo cargar.41 (Traducción de las instrucciones originales) ESPAÑOL Mantenimiento La herramienta BLACK+DECKER se ha diseñada para funcionar durante un largo período de tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio y continuo depende del buen cuidado de la herramienta y de una limpieza frecuente. El cargador no requiere ningún mantenimiento especial excepto la limpieza periódica. Advertencia. Antes de realizar alguna operación de manten- imiento en la herramienta, extraiga la batería. Desenchufe el cargador antes de limpiarlo. u Limpie de forma periódica las ranuras de ventilación de la herramienta y el cargador con un cepillo blando o un paño seco. u Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice limpiadores de base abrasiva ni disolventes. u Abra regularmente el portabrocas y golpéelo suavemente para eliminar los restos de polvo que contenga en su interior. Protección del medio ambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con los residuos domésticos normales. Los productos y las baterías que contienen materiales que se puedan recuperar o reciclar reducen la demanda de materias primas. Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com Datos técnicos BDGDC18 Tensión

Velocidad en vacío Mín.

0-650 rpm Par de torsión máximo Nm 10,3/30 Capacidad del mandril mm 1-10 Capacidad máxima de perforación Acero/madera mm 10/25 Peso kg 0.78 (con batería 1.18) Cargador 905898** Voltaje de entrada

Corriente mA 200mA Tiempo de carga aproximado Horas 8-20 Cargador 905902** Voltaje de entrada

Corriente mA 400 Tiempo de carga aproximado Horas 4-10 Cargador 905998** Voltaje de entrada

Corriente Amp 1 Tiempo de carga aproximado Horas 1.5-4 Batería BL1518 Tensión

Capaci- dad Ah 1.5 Tipo Litio-ión Batería BL2018 Tensión

Capaci- dad Ah 2.0 Tipo Litio-ión Batería BL4018 Tensión

Capaci- dad Ah 4.0 Tipo Litio-ión Nivel de presión acústica de acuerdo con la norma EN 60745: Presión acústica (L

) 76,2 dB(A), incertidumbre (K) 3 dB(A)42 (Traducción de las instrucciones originales) ESPAÑOL Valores totales de vibración (suma vectorial triaxial) de acuerdo con la directiva EN 60745: Perforación de metal (a h, D )2.5 m/s

Declaración de conformidad CE

DIRECTIVA DE MÁQUINAS

Taladro/destornillador BDGDC18 Black & Decker declara que los productos descritos en el apartado “Datos técnicos” son conformes a las normas siguientes: 2006/42/CE, (1(1

Estos productos también cumplen con las Directivas 2004/108/CE (hasta el 19/04/2016), 2014/30/UE (desde el 20/04/2016) y 2011/65/UE. Para más información, póngase en contacto con Black & Decker en la siguiente dirección o consulte la parte posterior del manual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en nombre de Black & Decker. R. Laverick Director de ingeniería Black & Decker Europa, 210 Bath Road, Slough, Berkshire, SL1 3YD Reino Unido 18/11/2015 Garantía Black & Decker confía en la calidad de sus productos y ofrece a los consumidores una garantía de 24 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea. Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker. Tendrá que adjuntar un justicante de compra al vendedor o al agente técnico autorizado. Las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano se pueden obtener en Internet en www.2helpU.com o ponién- dose en contacto con su ocina local de Black & Decker en la dirección que se indica en este manual. Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto Black & Decker y recibir noticias sobre nuevos productos y ofertas especiales.43 (Tradução das instruções originais) PORTUGUÊS Utilização pretendida O seu berbequim BLACK+DECKER BDGDC18 foi concebido para aparafusar e para perfurar madeira, metal e plástico. Esta ferramenta destina-se apenas a utilização doméstica. Instruções de segurança Avisos de segurança gerais para ferramentas eléctricas
