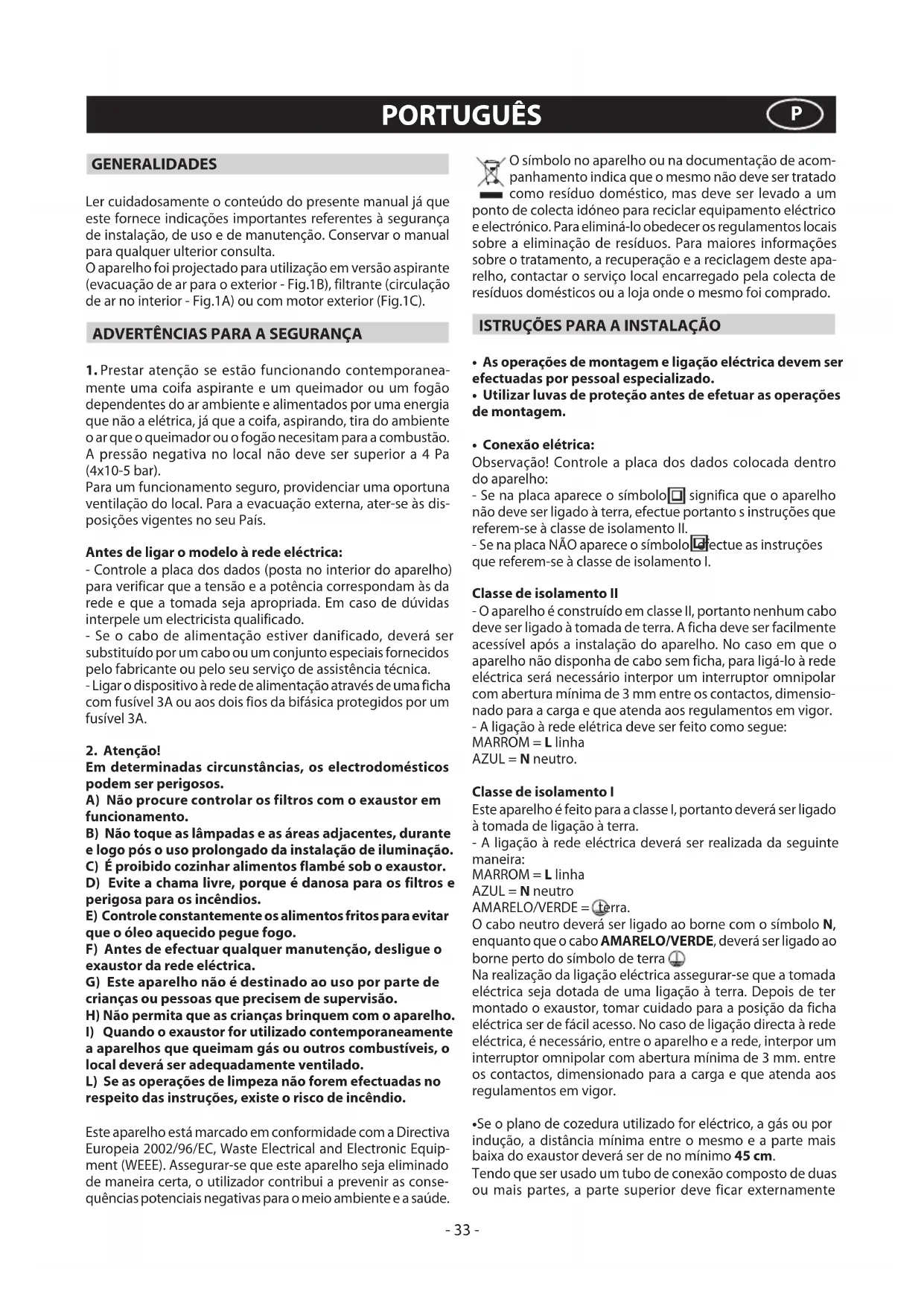

MANUAL DE UTILIZADOR HDM9000LX HOOVER

O símbolo no aparelho ou na documentação de acom- panhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste apa- relho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

• Asoperaçõesdemontagemeligaçãoeléctricadevemser efectuadas por pessoal especializado.

• Utilizarluvasdeproteçãoantesdeefetuarasoperações de montagem.

• Conexãoelétrica: Observação! Controle a placa dos dados colocada dentro do aparelho: - Se na placa aparece o símbolo significa que o aparelho não deve ser ligado à terra, efectue portanto s instruções que referem-se à classe de isolamento II. - Se na placa NÃO aparece o símbolo efectue as instruções que referem-se à classe de isolamento I. Classe de isolamento II - O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser facilmente acessível após a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem ficha, para ligá-lo à rede eléctrica será necessário interpor um interruptor omnipolar com abertura mínima de 3 mm entre os contactos, dimensio- nado para a carga e que atenda aos regulamentos em vigor. - A ligação à rede elétrica deve ser feito como segue: MARROM = L linha AZUL = N neutro. Classe de isolamento I Este aparelho é feito para a classe I, portanto deverá ser ligado à tomada de ligação à terra. - A ligação à rede eléctrica deverá ser realizada da seguinte maneira: MARROM = L linha AZUL = N neutro AMARELO/VERDE = terra. O cabo neutro deverá ser ligado ao borne com o símbolo N, enquanto que o cabo AMARELO/VERDE, deverá ser ligado ao borne perto do símbolo de terra . Na realização da ligação eléctrica assegurar-se que a tomada eléctrica seja dotada de uma ligação à terra. Depois de ter montado o exaustor, tomar cuidado para a posição da ficha eléctrica ser de fácil acesso. No caso de ligação directa à rede eléctrica, é necessário, entre o aparelho e a rede, interpor um interruptor omnipolar com abertura mínima de 3 mm. entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor.

• Se o plano de cozedura utilizado for eléctrico, a gás ou por indução, a distância mínima entre o mesmo e a parte mais baixa do exaustor deverá ser de no mínimo 45 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporanea-

mente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às dis- posições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - Controle a placa dos dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualificado. - Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. - Ligar o dispositivo à rede de alimentação através de uma ficha com fusível 3A ou aos dois fios da bifásica protegidos por um fusível 3A. 2.Atenção! Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A)Nãoprocurecontrolarosfiltroscomoexaustorem funcionamento. B)Nãotoqueaslâmpadaseasáreasadjacentes,durante elogopósousoprolongadodainstalaçãodeiluminação. C)Éproibidocozinharalimentosflambésoboexaustor. D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar queoóleoaquecidopeguefogo. F)Antesdeefectuarqualquermanutenção,desligueo exaustordaredeeléctrica. G)Esteaparelhonãoédestinadoaousoporpartede criançasoupessoasqueprecisemdesupervisão. H)Nãopermitaqueascriançasbrinquemcomoaparelho. I)Quandooexaustorforutilizadocontemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L)Seasoperaçõesdelimpezanãoforemefectuadasno respeitodasinstruções,existeoriscodeincêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equip- ment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as conse- quências potenciais negativas para o meio ambiente e a saúde. PORTUGUÊS P- 34 - àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.2.2 - Fig.3.2). - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído.

• Se o aparelho possuir a cúpula M removê-la, desencaixando como indicado na Fig.2.3 e Fig.3.3. Antes de efetuar as operações de montagem, para que seja mais fácil manuseá-lo, desconectar o filtro anti-gordura puxando o puxador B como indicado na Fig.2.2 e Fig.3.2. Se possuir um modelo com painel de aspiração perimétrica, seguir as indicações abaixo antes de efetuar esta operação: - Abrir o painel C como indicado na Fig.2.1 e Fig.3.1. - Se possuir a versão com três painéis A desencaixá-los dos eixos de xação puxando para o lado de fora (Fig.3.4) e, a seguir, dos eixos de segurança N (Fig.3.4) situados dentro do exaustor. Para recolocá-los, efetuar a operação ao contrário. ATENÇÃO!Duranteestaoperaçãodedesmontageme montagemvericarseopainelestármementexado para evitar quedas acidentais.

• Fixaçãonaparede: Traçar o lado inferior do exaustor na parede, considerando as medidas indicadas na gura 4A e a distância mínima do plano de cozimento (Fig.4B). - Posicionar o molde de xação na parede e prestar atenção para que a linha coincida com aquela traçada no parágrafo anterior. - Sinalizar e efetuar os furos de xação (Fig.5). - Fixar os 2 parafusos superiores K sem aparafusá-los completamente e as buchas de expansão (Fig.5). - Posicionar o aparelho na parede, alinhá-lo em posição horizontal e aparafusar os parafusos K (Fig.6A). - Feita a regulação, xar o exaustor denitivamente através dos 2 parafusos C (Fig.6B). - Para as várias montagens utilize parafusos e buchas de expansão idóneas para o tipo de parede (por ex.: betão, cartão gesso etc.). - Se os parafusos e as buchas forem fornecidas juntamente com o aparelho, certicar-se que sejam idóneas para o tipo de parede na qual o exaustor será preso.

• Instalaçãoparamodelossemchaminéestética: Versãoaspirante - Desengate a cúpula M e remova a grelh E (Fig.7). - Faça passar o cabo de alimentação pelo ilhó da cúpula M indicada na Fig.9A.1. - Prenda o passa-fios H e posicione-o entre o cabo de alimentação e a fenda (Fig.9A.2). - Conectar o tubo exível L (não fornecido) ao exaustor, Fig.9B. - Reposicionar a cúpula M prestando atenção para que se encaixe perfeitamente aos eixos de xação G (Fig.9B).

• Versãoltrante: - Desengate a cúpula M e remova a grelh E (Fig.7). - Faça passar o cabo de alimentação pelo ilhó da cúpula M indicada na Fig.8.1. - Prenda o passa-fios H e posicione-o entre o cabo de alimentação e a fenda (Fig.8.2). - Fixar a cúpula M e a grade E prestando atenção para que se encaixem perfeitamente aos eixos de xação G (Fig.8).

• Opcional: Este modelo de exaustor pode ter como opcional uma chaminé estética, que deve ser solicitada ao vosso revendedor. Antes de instalar as chaminés decorativas é necessário remover a cúpula M e desaparafusar os 4 parafusos Q que bloqueiam os eixos de xação G, como indicado na Fig.11.

• Instalaçãoparamodeloscomchaminéestética: Versãoaspirante Predispor a alimentação eléctrica dentro das medidas da junta decorativa. Regular a largura do suporte da junta superior (Fig.10.2). Em seguida, xar ao tecto de forma que esteja alinhada com o exaustor através dos parafusos A e respeitando a distância do tecto, indicada na Fig.10.1. Ligar, com um tubo exível L o ange F ao furo de escoamento do ar (Fig.12A). Instalar a conexão superior no interior da chaminé inferior e apoiar em cima a caixa (Fig.12B). Desar a chaminé superior até o suporte e xá-la através dos parafusos B (Fig.10.2). Para transformar a campânula da versão aspirante para versão ltrante, solicite ao seu revendedor os ltros de carbono activo e siga as instruções de montagem.

• Versãoltrante: Atenção! Os filtros devem ser solicitados como acessório ao seu revendedor. - Para transformar o exaustor da versão ASPIRANTE para a versão FILTRANTE os ltros ao carvão devem ser solicitados como acessório ao seu revendedor. São disponíveis dois tipos diferentes de kits: um com ltros não regeneráveis (Fig.13) e outro com os ltros regeneráveis (laváveis) (Fig.14). Ao contrário dos outros ltros de carvão, este ltro regenerável pode ser lavado e reutilizado aproximadamente 12-15 vezes. Com o uso normal do exaustor, este ltro deve ser limpo a cada 2-3 meses. O ltro pode ser lavado na máquina de lavar louças com a máxima temperatura, utilizando um normal detergente para máquinas de lavar louças. Após a lavagem, para reactivar o ltro regenerável, é necessário secá-lo no forno a 100º C por aproximadamente 15-20 minutos. O ltro irá conservar sua capacidade de absorção dos cheiros por três anos, depois dos quais deverá ser substituído. - Se na embalagem for encontrada um suporte como aquele indicado na Fig.14 é necessário desaparafusar os parafusos já instalados no interior do exaustor e instalar o suporte através dos parafusos anteriormente retirados. - Para substituir os filtros de carvão regeneráveis Y, remover os estribos das suas posições, puxando-os para o lado exterior. (Fig.14). - Se o seu produto não houver o suporte signica que o ltro ao carvão ativo não é regenerável (Fig.13). Estes devem ser aplicados no grupo aspirante situado no interior do exaustor, centralizando-os e girando-os em 90 graus até o rumor característico de parada (Fig.13).

• É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomen-- 35 - dável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado.

• Ofiltroanti-gordura tem como função reter as partículas de gordura em suspensão no ar e, portanto, é sujeito a obstruir- -se, com tempos que variam de acordo com a utilização do aparelho. - Para evitar o perigo de incêndio é necessário lavar os filtros anti-gordura, manualmente, a cada 2 meses, no máximo, com detergente líquido neutro não abrasivo ou na máquina de lavar pratos, com baixas temperaturas e ciclos breves. - Depois de algumas lavagens pode ocorrer alterações de cor. Este fato não dá direito à reclamação para eventuais substitui- ções.

• Osfiltrosdecarvãoativado são utilizados para depurar o ar que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento. - Os filtros de carvão ativo não regeneráveis devem ser substi- tuídos a cada 4 meses, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparelho, tipo de alimento e regularidade de lavagem do filtro anti-gordura. - Os filtros ao carvão ativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na máquina de lavar louças, com temperatura máxima de 65°C (o ciclo de lavagem deve ser completo e sem louças). Retirar a água em excesso sem danificar o filtro, remover as partes plás- ticas e secar a forração no forno por 15 minutos, pelo menos, em 100°C de temperatura, no máximo. Para manter eficiente a função do filtro ao carvão regenerável, esta operação deve ser repetida a cada 2 meses. Estes devem ser substituídos, no máximo, a cada 3 anos ou quando a forração estiver danificada.

• Antesdemontarosfiltrosanti-gorduraeosfiltrosao carvãoativadoregeneráveiséimportantequeestejam bem secos.

• Limparfrequentementeoexaustor,pordentroeporfora, utilizando um pano húmido com álcool desnaturado ou detergenteslíquidosneutrosnãoabrasivos.

• O sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui nota- velmente a duração média das lâmpadas.

• Se o aparelho for dotado de luz de cortesia esta pode ser utilizada para o uso prolongado de iluminação geral do am- biente.

• Atenção:a inobservância das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros comporta riscos de incêndios. Aconselha-se seguir as instruções mencionadas.

• Substituiçãodaslâmpadasdicróicas(Fig.15.1): Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas específi cas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com as mãos.

• SubstituiçãodaslâmpadasLED(Fig.15.2): Se a versão do aparelho for com lâmpadas LED é necessário que um técnico especializado intervenha para a sua subs- tituição.

• Comandosluminosos(Fig.16 a simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE F = botão TIMER PARADA AUTOMÁTICA 15 minutos (*) Se o seu aparelho for dotado da função de velocidade INTEN- SIVA, partindo da TERCEIRA velocidade e mantendo pressio- nada por cerca 2 segundos a tecla E, esta função ativa-se por 10 minutos e, a seguir, retorna à velocidade anteriormente configurada. O LED pisca quando a função for ativa. Para interrompê-la antes dos 10 minutos, pressionar nova- mente a tecla E. Para alguns modelos, é possível ativar a função mesmo com a primeira e a segunda velocidade. Pressionar a tecla F por 2 segundos (com o exaustor des- ligado) e ativa-se a função “clean air”. Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz fixa até que, depois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D desativa-se a função “clean air” e o motor trabalha em sua segunda velocidade; pressionando a tecla B a função desativa-se). (*) A função “TIMER PARADA AUTOMÁTICA” retarda a parada da coifa, que continuará a funcionar à velocidade de exercício em curso no momento em que foi atuada esta função, de 15 minutos.

• SaturaçãodefiltrosAntigordura/Carvãoativado: - Quando a tecla A pisca com uma frequência de 2 sec. os filtros antigordura devem ser lavados. - Quando a tecla A pisca com uma frequência de 0,5 sec. os filtros de carvão ativado devem ser substituídos ou lavados conforme o tipo de filtro. Uma vez recolocado o filtro limpo é necessário fazer o reset da memória eletrônica pressionando a tecla A por aproxima- damente 5 sec. até que pare de piscar.

• Comandos(Fig.17): Tecla A = acende/apaga as luzes. Tecla B = liga/desliga a coifa. O aparelho liga na 1° velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá- -la. Se a coifa se encontra na 1° velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor. Display C = indica a velocidade seleccionada do motor e a activação do timer. Tecla D = liga a coifa. Aumenta a velocidade do motor. Pres- sionando a tecla da 3° velocidade insere-se a função intensiva por 10’, depois o aparelho volta a funcionar na velocidade de exercício do momento da activação. Durante esta função o display lampeja. Tecla E = O timer determina os tempos de funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer. Se carregar 2 segundos na tecla E, quando o aparelho for- 36 - desligado, activa-se a função “clean air”. Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra “C” fixa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante. Para retornar ao funcionamento normal pressione qualquer tecla, exclusa aquela das luzes. Para desativar a função pressione a tecla E.

• SaturaçãodefiltrosAntigordura/Carvãoativado: - Quando o display C piscar alternando a velocidade de funcio- namento com a letra F (ex. 1 e F), os filtros antigordura devem ser lavados. - Quando o display C piscar alternando a velocidade de funcio- namento com a letra A (ex. 1 e A), os filtros de carvão ativado devem ser substituídos ou lavados conforme o tipo de filtro. Uma vez colocado o filtro limpo deve-se restabelecer a memó- ria electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.

• Comandosmecânicos(Fig.18) a simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE.

• Comandosmecânicos(Fig.19)a simbologia é indicada a seguir: A = botão LUZ/ON-OFF B = botão OFF/PRIMEIRA VELOCIDADE C = botão SEGUNDA VELOCIDADE D = botão TERCEIRA VELOCIDADE Se a coifa for desligada quando está na primeira, segunda ou terceira velocidade, quando for acendida novamente, recomeçará a trabalhar com a velocidade em que estava quando foi desligada. SERVIÇO DE ASSISTÊNCIA AOS CLIENTES Antes de chamar o serviço de assistência técnica. Se o produto não funcionar, aconselhamos: - Verificar a correcta introdução da ficha na tomada de corrente. Caso não se consiga identificar a causa do mau funcionamento: desligar o aparelho, não efectuar alterações no mesmo e chamar o Serviço de Assistência Técnica. NÚMERO DE IDENTIFICAÇÃO DO PRODUTO. Onde se encontra? É importante comunicar ao Serviço de Assistência Técnica a sigla do produto e o número de identificação (16 caracteres que começam com o valor 3) que se encontra no certificado de garantia ou na placa de identificação colocada no interior do aparelho. Desta forma, poderá contribuir a evitar inúteis visitas do técnico, economizando também os respectivos custos.
