• Povelymechanické(Obr.18): A = przycisk OŚWIETLENIE B = przycisk WŁĄCZENIE C = przycisk PIERWSZA PRĘDKOŚĆ D = przycisk DRUGA PRĘDKOŚĆ E = przycisk TRZECIA PRĘDKOŚĆ.

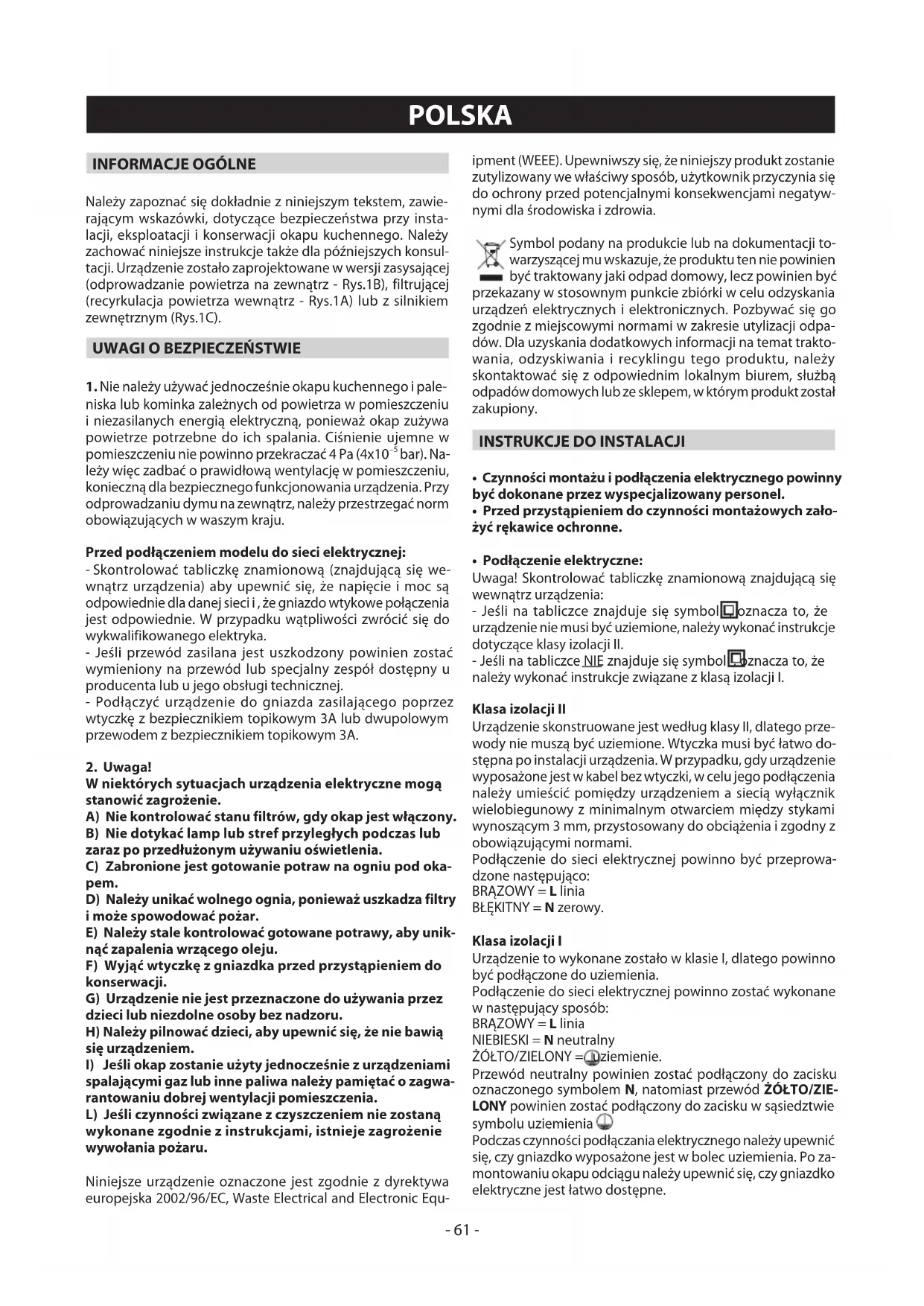

Należy zapoznać się dokładnie z niniejszym tekstem, zawie- rającym wskazówki, dotyczące bezpieczeństwa przy insta- lacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsul- tacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz - Rys.1B), filtrującej (recyrkulacja powietrza wewnątrz - Rys.1A) lub z silnikiem zewnętrznym (Rys.1C).

UWAGI O BEZPIECZEŃSTWIE

1. Nie należy używać jednocześnie okapu kuchennego i pale-

niska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10

bar). Na- leży więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju. Przed podłączeniem modelu do sieci elektrycznej: - Skontrolować tabliczkę znamionową (znajdującą się we- wnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i , że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalifikowanego elektryka. - Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej. - Podłączyć urządzenie do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.

Wniektórychsytuacjachurządzeniaelektrycznemogą stanowićzagrożenie. A)Niekontrolowaćstanufiltrów,gdyokapjestwłączony. B)Niedotykaćlamplubstrefprzyległychpodczaslub zarazpoprzedłużonymużywaniuoświetlenia. C) Zabronione jest gotowanie potraw na ogniu pod oka- pem. D)Należyunikaćwolnegoognia,ponieważuszkadzafiltry imożespowodowaćpożar. E)Należystalekontrolowaćgotowanepotrawy,abyunik- nąćzapaleniawrzącegooleju. F)Wyjąćwtyczkęzgniazdkaprzedprzystąpieniemdo konserwacji. G)Urządzenieniejestprzeznaczonedoużywaniaprzez dzieci lub niezdolne osoby bez nadzoru. H)Należypilnowaćdzieci,abyupewnićsię,żeniebawią sięurządzeniem. I)Jeśliokapzostanieużytyjednocześniezurządzeniami spalającymigazlubinnepaliwanależypamiętaćozagwa- rantowaniu dobrej wentylacji pomieszczenia. L)Jeśliczynnościzwiązanezczyszczeniemniezostaną wykonanezgodniezinstrukcjami,istniejezagrożenie wywołaniapożaru. Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa europejska 2002/96/EC, Waste Electrical and Electronic Equ- ipment (WEEE). Upewniwszy się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatyw- nymi dla środowiska i zdrowia. Symbol podany na produkcie lub na dokumentacji to- warzyszącej mu wskazuje, że produktu ten nie powinien być traktowany jaki odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzyskania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpa- dów. Dla uzyskania dodatkowych informacji na temat trakto- wania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

• Czynnościmontażuipodłączeniaelektrycznegopowinny byćdokonaneprzezwyspecjalizowanypersonel.

• Przedprzystąpieniemdoczynnościmontażowychzało- żyćrękawiceochronne.

• Podłączenieelektryczne: Uwaga! Skontrolować tabliczkę znamionową znajdującą się wewnątrz urządzenia: - Jeśli na tabliczce znajduje się symbol , oznacza to, że urządzenie nie musi być uziemione, należy wykonać instrukcje dotyczące klasy izolacji II. - Jeśli na tabliczce NIE znajduje się symbol , oznacza to, że należy wykonać instrukcje związane z klasą izolacji I. Klasa izolacji II Urządzenie skonstruowane jest według klasy II, dlatego prze- wody nie muszą być uziemione. Wtyczka musi być łatwo do- stępna po instalacji urządzenia. W przypadku, gdy urządzenie wyposażone jest w kabel bez wtyczki, w celu jego podłączenia należy umieścić pomiędzy urządzeniem a siecią wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami. Podłączenie do sieci elektrycznej powinno być przeprowa- dzone następująco: BRĄZOWY = L linia BŁĘKITNY = N zerowy. Klasa izolacji I Urządzenie to wykonane zostało w klasie I, dlatego powinno być podłączone do uziemienia. Podłączenie do sieci elektrycznej powinno zostać wykonane w następujący sposób: BRĄZOWY = L linia NIEBIESKI = N neutralny ŻÓŁTO/ZIELONY = uziemienie. Przewód neutralny powinien zostać podłączony do zacisku oznaczonego symbolem N, natomiast przewód ŻÓŁTO/ZIE- LONY powinien zostać podłączony do zacisku w sąsiedztwie symbolu uziemienia . Podczas czynności podłączania elektrycznego należy upewnić się, czy gniazdko wyposażone jest w bolec uziemienia. Po za- montowaniu okapu odciągu należy upewnić się, czy gniazdko elektryczne jest łatwo dostępne.- 62 - W przypadku bezpośredniego podłączenia do sieci elektrycz- nej koniecznym jest umieszczenie pomiędzy urządzeniem a siecią wyłącznika wielopolowego z minimalnym otwarciem między stykami wynoszącym 3 mm, przystosowanego do obciążenia zgodnego z obowiązującymi normami.

• Minimalna odległość między płaszczyzną nośną naczyń urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 45 cm. Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewo- dem, w którym krąży gorące powietrze lub z przewodem prze- znaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyłączyć filtr (Rys.

2.2 - Rys. 3.2) w celu łatwiejszego manipulowania urządzeniem.

- W przypadku montażu urządzenia w wersji ssącej przygoto- wać otwór odprowadzenia powietrza.

• Sugeruje się, aby używać przewodu do oprowadzania po- wietrza o takiej samej średnicy jak otwór wylotowy. Używanie przewężenia może zmniejszyć sprawność produktu i zwiększyć hałas.

• Jeżeli urządzenie jest dostarczone z kopułą M należy ją odczepić jak wskazano na Rys.2.3 - Rys.3.3. Przed przystąpieniem do czynności montażu w celu łatwiejszej obsługi urządzenia, wyjąć ltr przeciwtłuszczowy pociągając za uchwyt B jak wskazano na Rys. 2.2 - Rys. 3.2. Jeżeli posiada się model z obwodowym panelem zasysania, przed wykonaniem takiej czynności należy: - Otworzyć panel C jak wskazano na Rys.2.1 - Rys.3.1. - Jeżeli posiada się model z trzema panelami A należy je od- czepić od kołków mocujących pociągając na zewnątrz (Rys. 3.4) a następnie zsunąć z kołków zabezpieczających N (Rys. 3.4) znajdujących się wewnątrz okapu. W celu ponownego zamontowania postąpić w odwrotny sposób. UWAGA!Podczastakichczynnościdemontażuimontażu upewnićsię,żepaneljestdobrzezamocowanywcelu uniknięciaprzypadkowegoupadku.

• Zamocowanienaścianie: Zaznaczyć boczny brzeg okapu na murze biorąc pod uwagę wymiary wskazane na Rys.4A i minimalną odległość od płyty grzewczej (Rys.4B). - Umieść wzornik do ustalenia położenia na ścianie, tak aby jego linia pasowała do linii wyznaczonej przed chwilą. - Zaznacz i wykonaj otwory do mocowania (Rys.5). - Zamocuj kołki rozporowe i wkręć 2 górne wkręty K, nie dokręcając ich (Rys.5). - Umieść urządzenie na ścianie, ustawić w pozycji poziomej i dokręcić śruby K (rys.6A). - Po wyregulowaniu, umocować na stałe okap za pomocą dwóch śrub C (rys.6B). - Podczas montażu należy stosować wkręty i kołki rozporowe odpowiednie do rodzaju ściany (np. beton zbrojony, płyta gipsowo-kartonowa itd.). - W przypadku wkrętów i kołków znajdujących się w zestawie, należy upewnić się, czy są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

• Montażmodelibezkominówozdobnych: Wersja z zasysaniem - Odczepić kopułę M i usunąć kratkę E (Rys.7). - Przeciągnąć kabel zasilający przez otwór kopuły M wskazany na Rys.9A.1. - Umieścić prowadnicę kabla H pomiędzy kablem zasilającym a otworem (Rys.9A.2). - Podłączyć giętki przewód rurowy L (nie znajduje się w wypo- sażeniu) do okapu (Rys.9B). - Ponownie umieścić kopułę M uważając, aby została idealnie zaczepiona do elementów mocujących G (Rys.9B).

• Wersjaltrująca: - Odczepić kopułę M i usunąć kratkę E (Rys.7). - Przeciągnąć kabel zasilający przez otwór kopuły M wskazany na Rys.8.1. - Umieścić prowadnicę kabla H pomiędzy kablem zasilającym a otworem (Rys.8.2). - Zamocować kopułę M i kratkę E uważając, aby została idealnie zaczepiona do elementów mocujących G (Rys.8).

• Wersjaoptional: Ten model okapu może zawierać dodatkowo ozdobne kominy, które można zamówić u sprzedawcy. Przed zamontowaniem kominów ozdobnych usunąć kopułę M i odkręcić 4 śruby Q, które blokują elementy mocujące G jak wskazano na Rys.11.

• Montażmodelizkominamiozdobnymi: Wersja zasysająca Przygotować zasilanie elektryczne w zakresie wymiarów komina ozdobnego. Wyregulować szerokość listwy wspierającej górny komin ozdobny (Rys.10.2). Następnie zamocować ją na ścianie za pomocą śrub A oraz przestrzegając odległości wskazanej na Rys.10.1 tak, aby była wyrównana z waszym okapem. Podłączyć, za pomocą giętkiego przewodu rurowego L kołnierz F do otworu usuwania powietrza (Rys.12A). Wsunąć górny komin ozdobny do dolnego i oprzeć je na korpusie okapu (Rys.12B). Zsunąć górny komin ozdobny do poziomu listwy i zamocować go za pomocą śrub B (Rys.10.2). Aby przekształcić okap z wersji zasysającej w wersję ltrującą, należy zakupić ltry z węgla aktywnego i postępować według instrukcji montażu.

• Wersjaltrująca: Uwaga! Filtry należy zamówić u waszego sprzedawcy jako dodatkowe akcesoria. - Aby zamienić okap z wersji ZASYSAJĄCEJ na wersję FIL- TRUJĄCĄ, ltry węglowe muszą być zamówione u waszego sprzedawcy jako dodatkowe akcesoria. Posiadamy dwa różne rodzaje Zestawów, jeden z ltrami jed- norazowymi (Rys.13) i drugi z ltrami wielokrotnego użytku (do mycia) (Rys.14). W odróżnieniu od innych ltrów węglowych, ltr wielokrotne- go użytku może być myty i używany 12-15 razy. Przy normalnym użyciu okapu, taki ltr musi być czyszczony co 2-3 miesiące. Filtr może być myty w zmywarce z maksymalną temperaturą, przy użyciu zwyczajnego środka myjącego przeznaczonego do zmywarek. Po umyciu, przed założeniem go, konieczne jest jego osuszenie w piekarniku w temperaturze 100°C przez 15-20 minut. Filtr zachowa swoją skuteczność pochłaniania zapachów przez trzy lata; po upływie tego czasu konieczna jest jego wymiana. - Jeżeli w opakowaniu znajdziecie listwę jak na Rys.14 należy odkręcić 4 śruby dokręcone wewnątrz okapu i zamontować- 63 - listwę za pomocą 4 wcześniej zdjętych śrub. - W celu wymiany ltrów węglowych wielokrotnego użytku Y, usunąć listwę pociągając ją w kierunku zewnętrznym (Rys.14). - Jeżeli wasz produkt nie jest wyposażony w listwę oznacza to, że filtr węglowy jest jednorazowy (Rys.13). Muszą być one umieszczone w zespole zasysającym znajdującym się wewnątrz okapu, wyśrodkowane względem niego i należy je przekręcić na 90 stopni, aż do ich zablokowania (Rys.13).

EKSPLOATACJA I KONSERWACJA

• Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza. Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególną uwagę należy zwrócić na filtr przeciwtłuszczowy oraz na filtr z węglem aktywnym.

• Filtrprzeciwtłuszczowy ma za zadanie zatrzymywanie czą- steczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które może nastąpić w różnym czasie, zależnie od eksploatacji urządzenia. - Aby zapobiec ewentualnemu ryzyku pożaru, maksymalnie co 2 miesiące należy ręcznie myć filtry przeciwtłuszczowe, używając płynnych neutralnych nie ściernych środków czysz- czących lub też myć je w zmywarce przy niskiej temperaturze i krótkich cyklach mycia. - Po kilku umyciach, ich kolor może się zmienić. Nie stanowi to powodu do reklamacji w celu ewentualnej wymiany.

• Filtryzwęglemaktywnym służą do oczyszczania powietrza, które jest wypuszczane do otoczenia oraz zatrzymują nieprzy- jemne zapachy powstające podczas gotowania. - Filtry z węglem aktywnym nieregenerowane muszą być wymieniane maksymalnie co 4 miesiące. Nasycenie węgla aktywnego zależy od przedłużonego lub nie użycia urządze- nia, rodzaju kuchenki oraz częstotliwości czyszczenia filtra przeciwtłuszczowego. - Filtry z węglem aktywnym regenerowane muszą być myte ręcznie, neutralnymi nie ściernymi środkami myjącymi lub w zmywarce w maksymalnej temperaturze 65°C (cykl mycia musi być całkowity bez naczyń). Usunąć nadmiar wody uważając aby nie uszkodzić filtra, zdjąć plastikowe części i wysuszyć poduszkę w piekarniku przez około 15 minut w maksymalnej temperaturze 100°C. Aby utrzymać skuteczność filtra węglo- wego regenerowanego, taka czynność musi być powtarzana co 2 miesiące. Muszą być one wymieniane maksymalnie co 3 lata lub, gdy poduszka zostanie uszkodzona.

• Przedponownymzamontowaniemfiltrówprzeciwtłusz- czowychifiltrówzwęglemaktywnymregenerowanych musząbyćonedokładniewysuszone.

• Częstomyćokap,zarównowewnątrz,jakinazewnątrz, przypomocyszmatkizwilżonejdenaturatemlubneutral- nymśrodkiemmyjącymwpłynie,nieściernym.

• Instalacja oświetleniowa zaprojektowana jest do użytkowa- nia podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.

• Jeżeli urządzenie jest wyposażone w oświetlenie otoczenia, może być ono używane przez dłuższe okresy jako ogólne oświetlenie.

• Uwaga: nieprzestrzeganie wskazówek dotyczących czysz- czenia okapu i wymiany oraz czyszczenia filtrów powoduje ryzyko pożaru. Dlatego też, zaleca się przestrzeganie podanych instrukcji.

• Wymianalamphalogenowych(Rys.15.1): Aby wymienić lampy halogenowe B ściągnąć szkiełko C wy- korzystując do tego odpowiednie otwory. Wymienić lampy na takie same. Uwaga: nie dotykać lampy gołą ręką.

• WymianalampekLED(Rys.15.2): Jeżeli wersja urządzenia posiada lampki LED, w celu ich wymia- ny konieczna jest interwencja wyspecjalizowanego technika.

• Układsterowania(Rys.16) Stery świetlne znaczenie symboli jest następujące. A = przycisk OŚWIETLENIE B = przycisk WŁĄCZENIE C = przycisk PIERWSZA PRĘDKOŚĆ D = przycisk DRUGA PRĘDKOŚĆ E = przycisk TRZECIA PRĘDKOŚĆ F = przycisk REGULATOR CZASOWY AUTOMATYCZNEGO WYŁĄCZENIA po 15 minutach (*) Jeżeli Wasze urządzenie jest wyposażone w funkcję prędkości INTENSYWNA, poczynając od TRZECIEJ prędkości i przy- trzymując wciśnięty przez 2 sekundy klawisz E, zostanie ona uaktywniona na 10 minut, a następnie powróci do wcześniej ustawionej prędkości.Gdy funkcja jest aktywna LED miga. Aby przerwać ją przed upływem 10 minut, ponownie naci- snąć na E. W przypadku niektórych modeli, można uaktywnić funkcję również na pierwszej i drugiej prędkości. Przyciskając przycisk F przez 2 sekundy (przy wyłączonym okapie) włącza sie funkcja “clean air”. Ta funkcja powoduje włączanie silnika przez 10 minut co godzinę na pierwszej prędkości. Jak tylko ta funkcja jest włączona silnik włącza się na 1° prędkość na okres 10 minut podczas tych minut powinny migać jednocześnie przycisk F i przycisk C. Po upływie tego czasu silnik się wyłącza i LED przycisku F świeci się stałym światłem aż do momentu gdy po upływie następnych 50 minut ponownie włącza się silnik na pierwszą prędkość i LED F i C ponownie migają przez 10 minut i dalej w ten sam sposób. Naciskając na jakikolwiek klawisz z wyjątkiem światełek, okap powróci do normalnego funkcjonowania (np. jeżeli zostanie wciśnięty klawisz D zostanie dezaktywowana funkcja “clean air” i silnik będzie ustawiony na 2ej prędkości; naciskając na klawisz B funkcja zostanie dezaktywowana). (*) Funkcja “REGULATOR CZASOWY WYŁĄCZENIA AU TOMATYCZNEGO” opóźni wyłączenie okapu, który będzie funkcjonował przez 15 minut wg regulacji prędkości, jaką posiadał w momencie włączenia takiej funkcji.

• Nasyceniefiltrówprzeciwtłuszczowych/zwęglaaktyw- nego: - Kiedy przycisk A pulsuje z częstotliwością 2 sec. Filtry prze- ciwtłuszczowe wymagają przemycia. - Gdy przycisk A miga z częstotliwością 0,5 sec. oznacza to, że filtry z węglem aktywnym muszą być wymyte lub wymienione, w zależności od ich rodzaju.Po ponownym założeniu czystego filtra należy zresetować pamięć elektroniczną wduszając przycisk A przez około 5 sec. aż ustanie pulsowanie.

• Wyświetlacz(Rys.17): Przycisk A = Przycisk włączający/wyłączający oświetlenie. Przycisk B = Przycisk wůŕczajŕcy/wyůŕczajŕcy urzŕdzenie. Okap wůŕczy sić przy 1 prćdkoúci. Przy urzŕdzeniu wůŕczo- nym, naciskajŕc przycisk przez 2 sekundy, nastŕpi wyůŕczenie okapu. Jeżeli urządzenie pracuje przy pierwszej prędkości, aby- 64 - wyłączyć okap, nie jest konieczne naciśnięcie przycisku. Silnik będzie pracował przy zmniejszonych obrotach. WyświetlaczC= Wskazuje wybraną prędkość i informuje, czy został włączony licznik czasu. Przycisk D = Uruchamia okap. Naciskając taki przycisk nastąpi wzrost prędkości. Naciskając przycisk urządzenie z trzeciej prędkości przejdzie w intensywny tryb pracy, który będzie trwał ok. 10 sekund, po czym wróci do funkcjonowania przy wybranej poprzednio prędkości. W czasie uruchomienia takiej funkcji, wyświetlacz zapali się światłem migającym. Przycisk E = Il Timer reguluje czasowo funkcje, w chwili włą- czenia, przez 15 minut po ich wyłączeniu. Il Timer wyłącza się ponownym wciśnięciem przycisku E. Kiedy funkcja Timer jest włączona to na wyświetlaczu dziesiętna pozycja ma migać. Jeżeli włączona jest prędkość intensywna wówczas Timer nie można włączyć. Wciśnięciem przycisku E na 2 sekundy, gdy urządzenie jest wy- łączone, włącza się funkcję “clean air”. Włączy się wówczas sil- nik co godzinę na 10 minut przy pierwszej prędkości. Podczas funkcjonowania obrotowy ruch peryferyjnych segmentów. Po tym czasie silnik wyłączy się i na wyświetlaczu ukaże się litera “C” świecąca się w sposób ciągły przez następne 50 minut, po czasie którym silnik włączy się i tak dalej. Aby powrócić do normalnego funkcjonowania nacisnąć jakikolwiek przycisk z wyjątkiem przycisku oświetlenia. Aby dezaktywować funkcję, nacisnąć na przycisk E.

• Nasyceniefiltrówprzeciwtłuszczowych/zwęglaaktyw- nego: - Kiedy wyświetlacz C miga zmieniając prędkość pracy na literę F (es.1 e F) filtry przeciwtluszczowe mają być umyte. - Gdy wyświetlacz C miga zmieniając prędkość pracy z literą A (np.: 1 i A) filtry z węglem aktywnym muszą być wymienione lub umyte lub wymienione w zależności od ich rodzaju. Po umieszczeniu czystego filtru należy wyzerować elektronicz- ną pamięć naciśnięciem przycisku A na około 5 sekund aż do momentu, kiedy sygnalizator świetlny F lub A na wyświetlaczu C przestanie migać.

• UkładsterowaniaSterymechaniczne(Rys.18)znaczenie symboli jest następujące: A = przycisk OŚWIETLENIE B = przycisk WŁĄCZENIE C = przycisk PIERWSZA PRĘDKOŚĆ D = przycisk DRUGA PRĘDKOŚĆ E = przycisk TRZECIA PRĘDKOŚĆ.

• Przyciskikontrolne(Rys.19)poniżej podajemy znaczenie symboli: A = przycisk LUCE/ON-OFF (ŚWIATŁO / ON-OFF) B = przycisk OFF/PRIMA VELOCITA’ (OFF / PIERWSZA SZYB- KOŚĆ) C = przycisk SECONDA VELOCITA’ (DRUGA SZYBKOŚĆ) D = przycisk TERZA VELOCITA’ (TRZECIA SZYBKOŚĆ). Jeżeli okap został wyłączony na pierwszej, drugiej lub trzeciej szybkości, to w chwili ponownego jego włączenia będzie on działał zgodnie z szybkością pracy ustawioną w chwili wyłączenia.

Przed skontaktowaniem się z Serwisem Technicznym. Jeśli urządzenie nie działa, zaleca się: - Sprawdzić czy wtyczka jest prawidłowo umieszczona w gniazdku. W przypadku, gdy nie uda się stwierdzić przyczyny nieprawidłowego działania: wyłączyć urządzenie nie ingerując w nie, a następnie skontaktować się z Serwisem Technicznym. NUMERSERYJNYPRODUKTU.Gdziesięznajduje? Ważnym jest, aby kontaktując się z Serwisem Technicznym podać kod produktu i numer seryjny (ciąg 16 znaków rozpoczynający się od cyfry 3), które znajdują się na karcie gwarancyjnej lub na tabliczce znamionowej umieszczonej wewnątrz urządzenia. W ten sposób pomagają Państwo uniknąć niepotrzebnych wyjazdów technika oraz związanych z tym kosztów.
