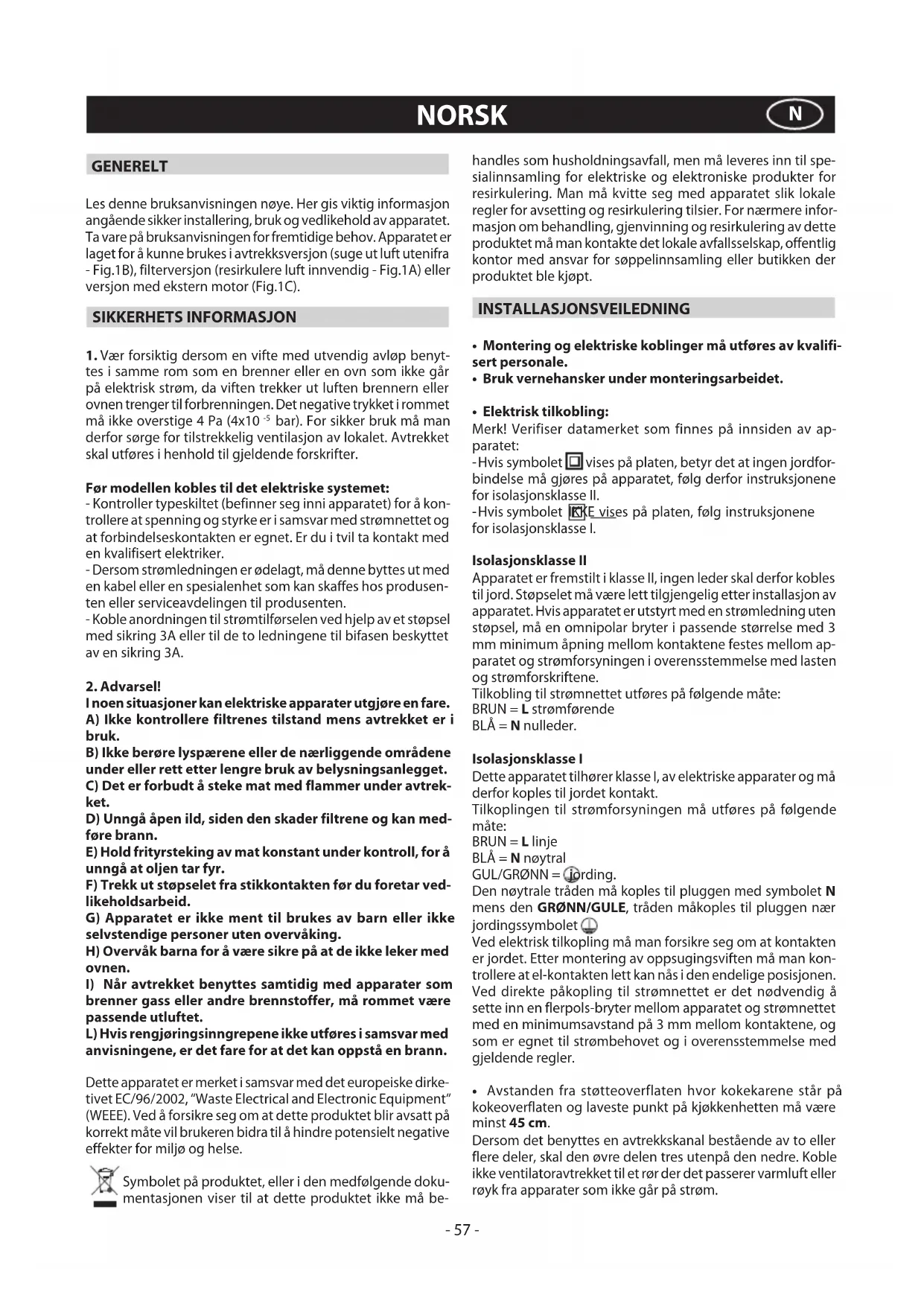

GENERELT Les denne bruksanvisningen nøye. Her gis viktig informasjon angående sikker installering, bruk og vedlikehold av apparatet. Ta vare på bruksanvisningen for fremtidige behov. Apparatet er laget for å kunne brukes i avtrekksversjon (suge ut luft utenifra - Fig.1B), filterversjon (resirkulere luft innvendig - Fig.1A) eller versjon med ekstern motor (Fig.1C). SIKKERHETS INFORMASJON

1. Vær forsiktig dersom en vifte med utvendig avløp benyt-

bar). For sikker bruk må man derfor sørge for tilstrekkelig ventilasjon av lokalet. Avtrekket skal utføres i henhold til gjeldende forskrifter. Før modellen kobles til det elektriske systemet: - Kontroller typeskiltet (befinner seg inni apparatet) for å kon- trollere at spenning og styrke er i samsvar med strømnettet og at forbindelseskontakten er egnet. Er du i tvil ta kontakt med en kvalifisert elektriker. - Dersom strømledningen er ødelagt, må denne byttes ut med en kabel eller en spesialenhet som kan skaffes hos produsen- ten eller serviceavdelingen til produsenten. - Koble anordningen til strømtilførselen ved hjelp av et støpsel med sikring 3A eller til de to ledningene til bifasen beskyttet av en sikring 3A.

I noen situasjoner kan elektriske apparater utgjøre en fare. A) Ikke kontrollere filtrenes tilstand mens avtrekket er i bruk. B) Ikke berøre lyspærene eller de nærliggende områdene under eller rett etter lengre bruk av belysningsanlegget. C) Det er forbudt å steke mat med flammer under avtrek- ket. D) Unngå åpen ild, siden den skader filtrene og kan med- føre brann. E) Hold frityrsteking av mat konstant under kontroll, for å unngå at oljen tar fyr. F) Trekk ut støpselet fra stikkontakten før du foretar ved- likeholdsarbeid. G) Apparatet er ikke ment til brukes av barn eller ikke selvstendige personer uten overvåking. H) Overvåk barna for å være sikre på at de ikke leker med ovnen.

I) Når avtrekket benyttes samtidig med apparater som

brenner gass eller andre brennstoffer, må rommet være passende utluftet. L) Hvis rengjøringsinngrepene ikke utføres i samsvar med anvisningene, er det fare for at det kan oppstå en brann. Dette apparatet er merket i samsvar med det europeiske dirke- tivet EC/96/2002, “Waste Electrical and Electronic Equipment” (WEEE). Ved å forsikre seg om at dette produktet blir avsatt på korrekt måte vil brukeren bidra til å hindre potensielt negative effekter for miljø og helse. Symbolet på produktet, eller i den medfølgende doku- mentasjonen viser til at dette produktet ikke må be- handles som husholdningsavfall, men må leveres inn til spe- sialinnsamling for elektriske og elektroniske produkter for resirkulering. Man må kvitte seg med apparatet slik lokale regler for avsetting og resirkulering tilsier. For nærmere infor- masjon om behandling, gjenvinning og resirkulering av dette produktet må man kontakte det lokale avfallsselskap, offentlig kontor med ansvar for søppelinnsamling eller butikken der produktet ble kjøpt. INSTALLASJONSVEILEDNING

• Elektrisktilkobling: Merk! Verifiser datamerket som finnes på innsiden av ap- paratet: - Hvis symbolet vises på platen, betyr det at ingen jordfor- bindelse må gjøres på apparatet, følg derfor instruksjonene for isolasjonsklasse II. - Hvis symbolet IKKE vises på platen, følg instruksjonene for isolasjonsklasse I. Isolasjonsklasse II Apparatet er fremstilt i klasse II, ingen leder skal derfor kobles til jord. Støpselet må være lett tilgjengelig etter installasjon av apparatet. Hvis apparatet er utstyrt med en strømledning uten støpsel, må en omnipolar bryter i passende størrelse med 3 mm minimum åpning mellom kontaktene festes mellom ap- paratet og strømforsyningen i overensstemmelse med lasten og strømforskriftene. Tilkobling til strømnettet utføres på følgende måte: BRUN = L strømførende BLÅ = N nulleder. Isolasjonsklasse I Dette apparatet tilhører klasse I, av elektriske apparater og må derfor koples til jordet kontakt. Tilkoplingen til strømforsyningen må utføres på følgende måte: BRUN = L linje BLÅ = N nøytral GUL/GRØNN = jording. Den nøytrale tråden må koples til pluggen med symbolet N mens den GRØNN/GULE, tråden måkoples til pluggen nær jordingssymbolet . Ved elektrisk tilkopling må man forsikre seg om at kontakten er jordet. Etter montering av oppsugingsviften må man kon- trollere at el-kontakten lett kan nås i den endelige posisjonen. Ved direkte påkopling til strømnettet er det nødvendig å sette inn en flerpols-bryter mellom apparatet og strømnettet med en minimumsavstand på 3 mm mellom kontaktene, og som er egnet til strømbehovet og i overensstemmelse med gjeldende regler.

• Avstanden fra støtteoverflaten hvor kokekarene står på kokeoverflaten og laveste punkt på kjøkkenhetten må være minst 45 cm. Dersom det benyttes en avtrekkskanal bestående av to eller flere deler, skal den øvre delen tres utenpå den nedre. Koble ikke ventilatoravtrekket til et rør der det passerer varmluft eller røyk fra apparater som ikke går på strøm.- 58 - Ta ut det/de fetthemmende filteret/filtrene (Fig.2.2 - Fig.3.2) før du begynner med monteringen. Dette gjør det lettere å manøvrere apparatet. - I anledning montering av apparatet i avtrekksversjon, forbe- red på forhånd hullet for luftevakuering.

• Det anbefales å bruke et lufttømmerør med samme diameter som veggventilens munning. Bruk av et reduksjonsrør kan forringe produktets ytelser og øke støyen.

• Hvis apparatet er utstyrt med kuppel M, må denne ernes. Hekt den av som vist i Fig.2.3 - Fig.3.3. Før man starter montering av apparatet, ta ut antifettlteret for en lettere håndtering av apparatet. Dette gjøres ved å trekke i håndtaket B slik som indikert i Fig.2.2 - Fig.3.2. Dersom man har en modell med kantsug, gjør følgende før denne operasjonen utføres: - Åpne opp panel C som vist i Fig.2.1 - Fig.3.1. - Dersom man har versjonen med tre paneler A ta de av fes- testiftene ved å trekke de utover (Fig.3.4) og deretter trekk de av sikkerhetsstiftene N (Fig.3.4) som er inni hetten. For å sette de på igjen utfør samme operasjon i motsatt rekkefølge. ADVARSEL! Ved demontering og montering må man forsikre seg om at man holder panelet godt fast slik at det ikke faller ned.

• Veggmontering: Merk av avtrekkskappens interne mål på veggen. Ta hensyn til målene som indikeres i Fig.4A og minimums avstand fra kokeplaten (Fig.4B). - Plassere festeskinnen på veggen, se til at linjen tilsvarer den som er merket av på veggen, som beskrevet i forrige punkt. - Merke av og bore festehullene (Fig.5). - Fest de 2 toppskruene K og skrueankrene (Fig.5), uten å trekke dem helt til. - Sett apparatet inn til veggen, juster til horisontal posisjon og stram skruene K (fig.6A). - Når justeringen er utført, skru fast hetten med de 2 skruene C (fig.6B). - Under installasjon må man bruke skruer og ekspansjonshylser som er egnet til den typen vegg man har (armert betong, gipsplate, osv.). - Dersom skruer og hylser følger med produktet, må man kontrollere at de er egnet til den typen vegg avtrekksviften skal festes på.

• Installasjonavmodellerutenpyntehetter: Avtrekksversjon - Hekt av kuppel M og ta vekk gitter E (Fig.7). - Før strømledningen gjennom hullet på kuppel M, som indi- kert i Fig.9A.1. - Ta kabelgjennomføring H og plasser den mellom strømled- ningen og hullet (Fig.9A.2). - Kobl det eksible røret L (ikke medlevert) til avtrekkskappen (Fig.9B). - Plasser kuppel M tilbake på plass. Vær nøye med at den hekter seg på en perfekt måte til festestiftene G (Fig.9B).

• Filterversjon: - Hekt av kuppel M og ta vekk gitter E (Fig.7). - Før strømledningen gjennom hullet på kuppel M, som indi- kert i Fig.8.1. - Ta kabelgjennomføring H og plasser den mellom strømled- ningen og hullet (Fig.8.2). - Fest kuppel M og gitter E. Vær nøye med at kuppelen hektes på en perfekt måte til festestiftene G (Fig.8).

• Ekstrautstyr: Denne viftemodellen kan ha pyntehetter som ekstrautstyr - disse får du ved forespørsel hos din forhandler. Før man installerer pyntehettene må man ta vekk kuppel M og skru løs de 4 skruene Q som blokkerer festestiftene G, som vist i Fig.11.

• Installasjonavmodellermedpyntehetter: Avtrekksversjon Pass på at strømledningen benner seg innenfor pyntehettens utvendige mål. Reguler bredden til den øvre pyntehettens støtte (Fig.10.2). Fest den deretter til veggen med skruene A. Sørg for at den er sentrert i forhold til den eksisterende avtrekkskappen og at avstanden som indikeres i Fig.10.1 overholdes. Bruk et eksibelt rør L og kobl ens F til luftavtrekkets hull (Fig.12A). Før den øvre pyntehetten inn i den nedre pyntehetten og plasser dem oppå avtrekkskappen (Fig.12B). Trekk den øvre pyntehetten ut så langt som støtten rekker og fest den med skruene B (Fig.10.2). For å skifte fra avtrekksversjon til lterversjon, spør forhand- leren din etter ltre i aktivt karbon og følge monteringsan- visningene.

• Filterversjon: Vær oppmerksom! Nye filter må bestilles gjennom egen forhandler som til- leggsutstyr. - For å endre kappen fra AVTREKKSVERSJON til FILTERVER- SJON, må man bestille kulllter som ekstrautstyr gjennom egen forhandler. Det nnes to ulike typer utstyrssett, et med lter som ikke kan fornyes (Fig.13) og et med lter som kan fornyes (vaskbare) (Fig.14). I motsetning til andre kulllter, kan dette fornybare lteret vaskes og brukes på nytt opp til 12-15 ganger. Under en normal anvendelse av viften, må dette lteret vaskes hver 2-3 måned. Filteret kan vaskes i oppvaskemaskin ved høy temperatur og med et vanlig vaskemiddel for oppvaskemaskiner. Etter at lteret er vasket, må det tørkes i ovnen ved 100° i 15-20 minutter, slik at det gjenaktiveres. Filteret bevarer sin absorberende kapasitet i tre år. Etter dette må det byttes ut. - Hvis støtten som indikeres i Fig.14 leveres sammen med lteret, må man skru av de 4 skruene som alt er installert inne i kappen og installere støtten. Bruk de samme skruene man ernet for å feste støtten. - For å bytte ut de fornybare kullltrene Y, erner man støttene ved å trekke dem utover (Fig.14). - Hvis produktet ikke leveres med støtte, betyr dette at det aktive kulllteret ikke kan fornyes (Fig.13). Følgende lter må festes til sugeenheten inne i avtrekkskappen. Plasser dem midt i og vri rundt 90 grader til de klikkes på plass (Fig.13).

• Vi anbefaler at kjøkkenviften slås på før du tilbereder mat. Vi anbefaler også at apparatet får stå på i 15 minutter etter at maten er ferdig, slik at all forurenset luft elimineres. Den effek- tive ytelsen til kjøkkenviften avhenger av stadig vedlikehold; antifettfilteret og det aktive karbonfilteret krever begge ekstra vedlikehold.

• Antifettfilteret brukes til å samle opp alle fettpartikler som- 59 - finnes i lufta, og dermed er det utsatt for metning (tiden det tar for at filteret blir fullt avhenger av måten apparatet brukes på). - For å unngå fare for brann, må man vaske fettfiltrene minst hver 2. måned for hånd med et mildt, ikke-slipende flytende vaskemiddel eller i oppvaskmaskin ved lave temperaturer og korte sykluser. - Etter noen vask, kan fargeendringer forekomme. Dette gir ikke rett til erstatning.

• Aktivekullfilterbrukes for å rense luften som sendes ut i rommet igjen og har som funksjon å dempe lukten som oppstår ved matlaging. - Aktive kullfilter som ikke kan regenereres må byttes må byttes ut minst hver 4.måned. Metningsnivået til kullfilteret avhenger av brukshyppigheten til apparatet, typen matlaging som utføres og hvor regelmessig antifettfiltrene rengjøres. - Aktive kullfilter som kan regenereres må vaskes for hånd med et mildt, ikke-slipende flytende vaskemiddel eller i opp- vaskmaskin på maks 65°C (hele vaskesyklusen må utføres og uten servise). Fjern overflødig vann uten å skade filteret, fjern delene i plast, og la matten tørke i ovnen i minst 15 minutter med en temperatur på maks 100°C. For å beholde funksjonen til kullfilteret som kan regenereres må denne operasjonen gjentas hver 2. måned. Disse må byttes minst hvert 3. år eller når matten er skadet.

• Førmansetterpåplassfettfiltreneogdeaktivekullfil- terne er det viktig at disse er helt tørre.

• Rengjørkjøkkenviftenofte,bådepåinnsidenogutsiden, ved bruk av en klut som er fuktet i denaturalisert alkohol eller nøytralt flytende vaskemiddel uten skureeffekt.

• Belysningsanlegget er prosjektert for bruk under matlaging og ikke for lengre opplysing av rommet. Forlenget bruk av belysningen minsker varigheten av lyspærene betraktelig.

• Dersom apparatet er utstyrt med innvendig lys kan dette brukes over lenger tid for en generell belysning i rommet.

• Advarsel: hvis man ignorerer advarslene som gjelder rengjø- ring av hetten og bytte og rengjøring av filter kan forårsake brann. Det anbefales derfor å følge disse instruksjonene.

• Utskiftingavhalogenelyspærer(Fig.15.1): For å skifte ut de halogene lyspærene B ta av glasset C ved å trykke på hakkene. Skifte ut med lyspærer av samme type. Advarsel: ikke ta på lyspærene med bare hender.

• ByttingavLEDlamper(Fig.15.2): Hvis apparatversjonen er utstyrt med LED lamper, må disse byttes ut av en faglært tekniker.

• Kontrollermedlys (Fig.16)benyttes følgende symboler: A = tast for BELYSNING B = tast for OFF (AV) C = tast for FØRSTE HASTIGHET D = tast for ANNEN HASTIGHET E = tast for TREDJE HASTIGHET F = tast TIDSURE AUTOMATISK STOPP 15 minutter (*) Hvis apparat er utstyrt med funksjonshastigheten INTENSIV, trykker man på tast E i 2 sekunder fra TREDJE hastighet, slik at den aktiveres i 10 minutter før den går tilbake til forrige innstilte hastighet. LED blinker når funksjonen er aktivert. For å avbryte funksjonen før det har gått 10 minutter, trykker man en til gang på E. På enkelte modeller er det også mulig å aktivere funksjonen fra første og andre hastighet. Ved å trykke på tasten F i 2 sekunder (når viften er avslått), aktiveres funksjonen “clean air”. Denne funksjonen gjør at motoren startes i 10 minutter hver time på laveste hastighet. Med en gang funksjonen aktiveres, starter motoren på laveste hastighet og varer i 10 minutter. I disse 10 minuttene blinker både tasten F og tasten C. Etter disse 10 minuttene stopper motoren og lyset til tasten F forblir påslått inntil motoren starter igjen etter 50 minutter. Da begynner lysene til F og C å blinke igjen i 10 minutter osv. Ved å trykke på en hvilken som helst tast, bortsett fra den for lyset, går avtrekkskappen tilbake til normal funksjon (f. eks. hvis man trykker på tast D deaktiveres funksjonen “clean air” og motoren stilles inn på 2° hastighet; ved å trykke på tast B deaktiveres funksjonen). (*) Med funksjonen “TIDSUR AUTOMATISK STOPP” utsettes stans av ventilatoren, som vil fortsette å gå i 15 minutter på samme hastighet som da funksjonen ble aktivert.

• Overmetningavaktivt-karbonfilteret/avfettingsfilteret: - Når tasten A blinker med en frekvens på 2 sek., er det nød- vendig å gjøre rent avfettingsfiltrene. - Når tasten A blinker med en frekvens på 0,5 sek. må de aktive kullfiltrene rengjøres eller byttes ut avhengig av type filter. Deretter settes det rene filteret tilbake på plass, og man stiller så tilbake minnet ved å trykke på tast A i ca 5 sekunder, helt til det slutter å blinke.

• Kontroller(Fig.17): Tast A = lys på/av. Tast B = Ventilator på/av. Apparatet starter på 1. hastighet. Dersom ventilatoren er på, trykker man 2 sekund på knappen for å slå den av. Dersom ventilatoren befinner seg på 1. hastig- het er det ikke nødvendig å holde knappen inne for å slå den av. Motorhastighet reduseres. Display C = Indikerer den valgte motorhastigheten og akti- vering av tidsur. Tast D = Starter ventilatoren. Øker motorens hastighet. Ved å trykke på tasten fra 3. hastighet vil intensiv-funksjonen aktiveres i 10 minutter. Deretter vil apparatet gjenoppta den normale hastigheten det gikk på da funksjonen ble aktivert. Displayet vil blinke så lenge funksjonen er aktivert. Tast E = Tidsbryteren bryter av funksjonene etter en bestemt tid, etter at denne er blitt akrivert vil funksjonene slå seg av etter 15 minutter. Tidsbryteren vil bli deaktivert ved å trykke en gang til på tast E. Når tidsbryterfunksjonen er aktiv vil man på skjermen se desimalpunktet som blinker. Dersom intensiv hastighet er på kan ikke tidsavbrudd aktiveres. Ved å trykke på tast E i 2 sekunder med avslått apparat vil funk- sjonen “clean air” aktiveres. Denne funksjonen slår på motoren i 10 minutter hver time, ved laveste hastighet. Under bruk må skjermen vise rotasjonsbevegelsen til de ytre segmentene. Når denne tiden er gått, vil motoren slå seg av og man vil på skjermen kunne se bokstaven “C” lyse, helt til motoren starter opp igjen etter 50 minutter for å være i virksomhet 10 minut- ter til. For å gå tilbake til normal funksjon trykk på en hvilken som helst tast med unntak av lystastene. For å deaktivere funksjonen trykk på tasten E.

• Overmetningavaktivt-karbonfilteret/avfettingsfilteret: - Når man skjermen C ser at bokstaven F blinker, med vekslende hastighet, (f.eks.1 og F) må fettfiltrene rengjøres. - Når display C blinker og viser vekselvis nivået for utsugnings- effekt og bokstaven A (eks.1 og A) må de aktive kullfiltrene rengjøres eller byttes ut avhengig av type filter. Etter at det rene filteret er plassert riktig, skal det elektroniske- 60 - minnet tilbakestilles ved å trykke på knappen A i ca. 5 se- kunder, inntil indikasjonen F eller A som vises på displayet C slutter å blinke.

• Kontrollermekaniske(Fig.18)benyttes følgende symboler: A = tast for BELYSNING B = tast for OFF (AV) C = tast for FØRSTE HASTIGHET D = tast for ANNEN HASTIGHET E = tast for TREDJE HASTIGHET.

• Mekaniskekommandoer(Fig.19)forklaring av symboler: A = tast for LYS/ON-OFF B = tast for OFF/FØRSTE HASTIGHET C = tast for ANDRE HASTIGHET D = tast for TREDJE HASTIGHET. Hvis hetten slukkes når den er plassert på første, andre eller tredje hastighet, vil den starte ved samme hastighet når den slås på igjen. KUNDESERVICE Før du kontakter teknisk service. Hvis produktet ikke virker i det hele tatt, anbefaler vi at du: - Kontrollerer at pluggen er satt riktig inn i strømuttaket. Hvis du ikke kan finne årsaken til feilen: slå av apparatet (ikke utsett det for hard behandling), og ta kontakt med hjelpeservice. PRODUKTETS SERIENUMMER Hvor finner jeg dette? Det er viktig at du oppgir produktkoden og serienummeret (en kode på 16 tegn som begynner med tallet 3) til hjelpeservice; dette finner du på garantibeviset eller dataskiltet som finnes inne i apparatet. Dette vil hjelpe til med å unngå bortkastede teknikerturer, og dermed (viktigst) spares tilsvarende oppdragskostnader.
