РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HDM9000LX HOOVER

Le cable neutre doit etre raccorde a la borne portant le symbole N tandis que le cable JAUNE/VERT,doit etre raccorde a la borne pres du symbole de terre

Durante la connexion électrique, contrôle que el enchufe de corriente posea la connexion a tierra.

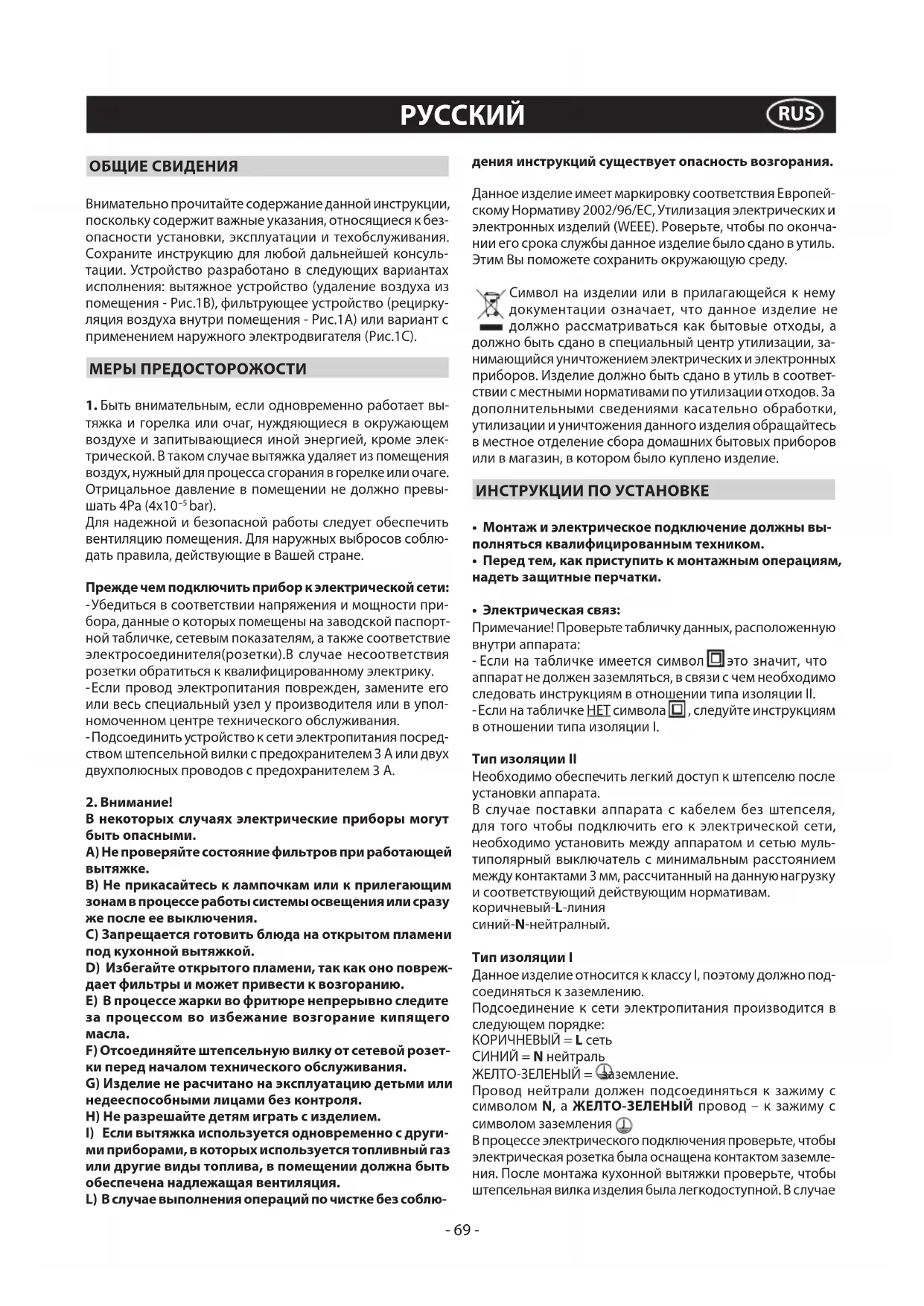

Lire attentivement le contentu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete conu pour etre utilise dans le modele aspirant (evacuation de l'air a I'estérieur - Fig.1B), filtrant (retour de I'air a I'intérieur - Fig.1A) ou doted'un moteur externe (Fig.1C).

CONSEILS POUR LA SECURITE

1. Attention, lorsque dans la même piece vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentées par une énergie autre que l'électricité, vous pouvez creer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veillez vous reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi si la prise est adaptée.
• En cas de doutes, contacter un électricien qualifié.
  Si le cable d'alimentation est abimé, il faut le remplaçer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
• Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.

2. Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A) N'essayez pas de contrôle l'état des filtrés quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G) Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la piece doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet apparéil est marqué conformément à la Directive euro-

pénenne 2002/96/CE sur les déchets d'équipements electriques et électroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils électriques etlectroniques. Conformez-vous aux raglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.

INSTRUCTIONS POUR L'INSTALLATION

• Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.
• Utiliser des gants de protection avant de proceder aux opérations de montage.

- Connexionélectrique:

Remarque! Consulter la plaque signalétique à l'intérieur de l'appareil:
- Le symbole figure. Cela signifie que l'appareil ne doit pas etre relié à la terre. Respecter les conditions applicables pour les apparèils de la classe d'isoation II.
- Si le symbole E FIGURE PAS sur la plaque signalétique, suivre les consignes pour les apparciels de classe I.

Classe d'isoation II

• L'appareil est construit en classe II, pour celaaucun cable ne doitetreconnectecavecaraisepere terre.La prisedeitetreaccessibleapresI'ssultationdeI'appareil.Si I'appareil estequipe d'un cordon depourvu defiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm dimensionné àla charge et conforme aux reglementations applicables en la matière,doitetre intercaléentrele secteur etI'appareil.
• La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutrte.

Classe d'iso1ation I

Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

• Procedez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutrte

JAUNE/VERT = ferre.

Le cable neutre doit etre raccorde a la borne portant le symbole N tandis que le cable JAUNE/VERT,doit etre raccorde a la borne pres du symbole de terre

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible.

Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit

etre intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 45 cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échépendement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparciels alimentés par une énergie différente de cette électrique. En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtré/les filtres anti-graisse (Fig.2.2 - Fig.3.2).

• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

• Si l'appareil est fourni avec le chapeau M, enlever cette dernière en la décrochant comme indiqué sur les Fig.2.3 - Fig.3.3.

Avant de proceder avec les opérations de montage, pour faciliter la manoeuvrabilité de l'appareil,steroler le filtre antigraissé en tirant la poignée B comme indiqué sur les Fig.2.2 -Fig.3.2.

Si vous possédez un modele avec panneau d'aspiration périmétral, avant d'effectuer cette opération,accomplir les phases suivantes:

• Ouvrir le panneau C comme indiqué sur les Fig.2.1 - Fig.3.1.

• Si vous possédez la version à 3 panneaux A, les décrocher des pivots de fixation en les tirant vers l'extérieur (Fig.3.4) ensuite, dégager des pivots de sécurité N (Fig.3.4) places à l'intérieur de la hotte. Pour les remettre, effectuer l'opération inverse.

ATTENTION! Pendant cette opération de démontage et montage, s'assurer que la prise au panneau soit bien fixée pour éviter la chute accidentelle.

Fixation au mur:

Tracer le bord inférieur de la hotte sur le mur en tenant compte des mesures indiquées dans la figure 4A et de la distance minimale du plan de cuisson (Fig.4B).

• Positionnez le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracee précédemment sur le mur.

• Repérez et percez les trous de fixation (Fig.5).

• Fixez les 2 vis supérieures K sans serrer à fond et les chevilles expansives (Fig.5).
• Accrochez l'appareil au mur, alignez-le à l'horizontal et serrez les vis K (fig. 6A).
• Une fois le réglage effectué, fixez la hotte définitivement à l'aide des 2 vis C (fig.6B).
• Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placopâtre, etc.).
• Si les vis et chevilles sont fournies avec l'appareil, assurez-vous qu'elles soient bien adaptées à la nature du mur qui supportera la hotte.

- Installation des modeles sans cheminees decoratives: Version a evacuation exterieure

• Decrochez le chapeau M et retirez la grille E (Fig.7).
  -Faites passer le cable d'alimentation par la fente du chapeau

M voir Fig.9A.1.

• Prenez le passée-fil H et placez-le entre le cable d'alimentation et la fente (Fig.9A.2).
  Raccorder le tuyau flexible L (non inclus) à la hotte (Fig.9B).
• Positionner à nouveau la coupole M en faisant attention qu'elle s'accroche parfaitement aux pivots de fixation G (Fig.9B).

- Version filtrante:

• Décrochez le chapeau M et retirez la grille E (Fig.7).
• Faites passer le cable d'alimentation par la fente du chapeau M voir Fig.8.1.
• Prenez le passé-fil H et placez-le entre le cable d'alimentation et la fente (Fig.8.2).
  -Fixer la coupole M et la grille E en faisant attention qu'elles s'accrochant parfaitement aux pivots de fixation G (Fig.8).

- Options:

En option, ce modele de hotte peut etre equipe de cheminees decoratives que vous pouvez commander a votre vendeur.

Avant d'installer les cheminées décoratives, il faut éliminer la coupole M et dévisser les 4 vis Q qui bloquent les goujons de fixation G comme indiqué sur la figure11.

- Installation des modeles avec cheminees decoratives: Version a evacuation exterieure

Préparez l'alimentation électrique à l'intérieur de l'espace prévu pour le raccord décoratif.

Reglez la largeur de I'etrier de support du raccord supérieur (Fig.10.2). Ensuite fixez-le au plafond, en position axiale par rapport à votre hotte, à l'aide des vis A et en respectant la distance à partir du plafond indiquée (Fig.10.1). A I'aide d'un tuyau flexible L raccordez la bride F au trou d'évacuation de l'air (Fig.12A).

Glissez la cheminée supérieure à l'intérieur de la cheminée inférieure et posez-la sur la hotte (Fig.12B). Deboitez la cheminée supérieure jusqu'à l'étrier et fixez-la à l'aide des vis B (Fig.10.2). Si on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

- Version recyclage:

Attention!

Les filtres doivent être commandés, comme accessoire, auprès de votre revendeur.

• Pour transformer la hotte de la version ASPIRANTE à la version FILTRANTE les filtres au charbon doivent être commandés auprès du revendeur comme accessoire. Il existe deux types de Kits, le premier avec les filtres non régénérables (Fig.13) et le deuxième avec les filtres régénérables (lavables) (Fig.14).

Contrairement aux autres filtres à charbon, ce filtre régénéable est livable et peut être réutilisé jusqu'à 12-15 fois environ.

En cas d'utilisation normale de la hotte, il faut nettoyer ce filtrtre tous les 2-3 mois. Le filtrtre est lavable au lave-vaiselle à la température maximale en utilisant un détergent du commerce pour lave-vaiselle. Àpres le lavage, pour remettre en service le filtrtre régénéritable il est nécessaire de le faire secher dans le four à 100^ pendant 15-20 minutes. Ce filtrtre va保守 sa capacité d'absorption des odeurs pendant trois ans, après lesquels il doit être remplaced.

• Si vous trouvez dans l'emballage un étrier comme celui indiqué dans la Fig.14 il faut dévisser les vis déjà installées à l'intérieur de la hotte et installer l'étrier en utilisant les vis enlevées précédément.
• Pour remplaçer les filtres à charbon régénérables Y, dégager

les fixations de leur emplacement en les tirant vers l'extérieur (Fig.14).

• Si vous produit n'est pas fourni avec l'étrier, cela signifie que le filtré au charbon actif n'est pas régénéable (Fig.13). Ceux-ci doivent être appliqués au groupe d'aspiration placé à l'intérieur de la hotte en les centrant sur ce dernier et en les tournant de 90^ jusqu'à entendre le déclic d'arrêt (Fig.13).

EMPLOI ET ENTRETIEN

• Il est conseilé demettre en service la hotte quelques minutes avant de commencer à cuisine. De même il est conseilé de l'arrête 15 minutes après avoir terminé la curisson pour éliminer au maximum les odeurs et evacuer l'air vicié.

Le bon fonctionnement de la hotte est lie à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtrtre anti-graisse et du filtrtre à charbon actif.

• Le filtrte anti-graisse à pour role de retenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.

• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisse à température basse et cycle court.

• Àprouss plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.

• Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la cuisson.

• Les filtres à carbone actif non régénérables doivent être remplacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus où moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtré anti-graisse.

• Les filtres de carbone actif régénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaiselle à température maximale de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abimer le filtré,miner les parties en plastique,faire sécher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ .Cette opération doit être repétée chaque 2 mois pour maintainir efficace la fonction du filtré à carbone régénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.

• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.

• Nettoyer féquèment la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.

• L'installation d'illumination est conscience pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la piece. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.

-Si l'appareil est pourvu de luziere de courtoisie, elle peut etre utilisée pour I'emploi prolonge de I'éclairage general de la piece.

• Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

• Remplacement des lampes halogènes (Fig.15.1):

Pour changer les lampes halogenes B retirez le verre C en

faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes mains nues.

• Remplacement des lampes à LED (Fig.15.2):

Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement replacées par un technicien spécialisé.

• Commandes Lumineux (Fig.16) le symbole sont le suivant:

A= touche ECLAIRAGE

B = touche OFF

C = touche PREMIERE VITESSE

D= touche DEUXIEME VITESSE

E = touche TROSIEME VITESSE

F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

Si vous appeareil est equipoé de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintainant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes après lesquelles l'appareil se remettra à la vitesse précédemment configurée.

Quand la fonction est activée, la LED clignote.

Pour interrompre cette vitesse avant les 10 minutes appuyer sur la touche E.

Pour certains modèles on peut même activer la fonction avec la première et la deuxième vitesse.

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dés que la fonction est activée, le moteur démarre en 1^ere vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode electroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1^ere vitesse 50 minutes plus tard. Les diodes electroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe queelle touche à l'exception des touches de luminière, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passé directement à la 2^ere vitesse; en appuyant sur le bouton B la fonction se désactive).

(*) La fonction "MINUTER ARRÉT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continues de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

• Saturation filtrres Anti-graisse/Charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.

-Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré.

Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.

Commandes (Fig.17):

Touche A = allume/éteint les lumières.

Touche B = allume/eteint la hotter. L'appareil s'allume à la 1^ vitesse. si la hotter est allumée, appuyer sur la touche pendant 2 sec. pour eteindre. Si la hotter se trouve à la 1^ vitesse, il n'est pas nécessaire de tener la touche appuyée pour eteindre. Diminue la vitesse du moteur.

Display C = indique la vitesse du moteur selectionné et

l'activation du timer.

Touche D = allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s'active pendant 10' , puis l'appereil reconnance à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.

Touché E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point decimal doit clignoter sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l'appareil est eteint, la fonction "clean air" s'active. Cette derniere met en marche le moteur chaque heures pendant 10 minutes à la première vitesse. Durant le fonctionnement I'écran doit visualiser un mouvement rotatif des segments péripériques. Àpres quoi le moteur s'est int et I'écran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour returner au fonctionnement normal presser n'importe qu'elle touche sauf celle de I'éclairage. Pour désactiver la fonction presser la touche "E".

- Saturation filtrres Anti-graisse/Charbon actif:

-Quand l'afficheur C clignote et visualise alternatively la vitesse de fonctionnement et la lecture F (1 et F par ex.) les filtres anti-graisse doivent etre lavés.

• Quand l'écran Cclignote et visualise alternatively la vitesse de fonctionnement et la lecture A (1 et A par ex.) les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré.

Après avoir remis le filtré propre à sa place, procédé à une remise à zéro de la mémoirelectronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cessée de clignoter sur l'afficheur C.

• Commandes mécaniques (Fig.18) les symboles sont les suivants:

A= touche ECLAIRAGE

B = touche OFF

C = touche PREMIÈRE VITESSE

D= touche DEUXIEME VITESSE

• Commandes mécaniques (Fig.19) les symboles sont indiqués ci-dessous:

A = touche ECLAIRAGE/ON-OFF

B = touche OFF/PREMIERE VITESSE

C= touche DEUXIXEME VITESSE

D= touche TROISIEME VITESSE

Si la hotter est eteinte en premiere, deuxieme ou troisieme vitesse, au moment ou elle est rallumee, elle redemarre avec la meme vitesse de fonction configuruee au moment de I'arrêt.

SERVICE ASSISTANCE CLIENTS

Avant de faire appel au service d'assistance technique.

En cas de non fonctionnement du produit, nous vous conseillons de:

• Vérifier que la fiche est bien enforcée dans la prise de courant.

Si vous n'arrivez pas à identifier la cause du mauvais fonctionnement: mettez l'appareil hors tension et appelez le service d'assistance technique. N'essayez surtout pas de le réparer vous-même.

NUMERO DE SÉRIE DU PRODUIT. Où se trouve-t-il?

Il est important de communiquer au service d'assistance technique le sigle du produit ainsi que son numero de série (16 caractères commençant par le chiffre 3) que vous trouvrez dans le certificat de garantie ou bien sur la plaque d'immaticulation située à l'intérieur de l'appareil.

Vousetéviterez ainsi que le technicien n'effectue des déplacements inutiles et economiserez par la même occasion sur les frais correspondants.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIO.
