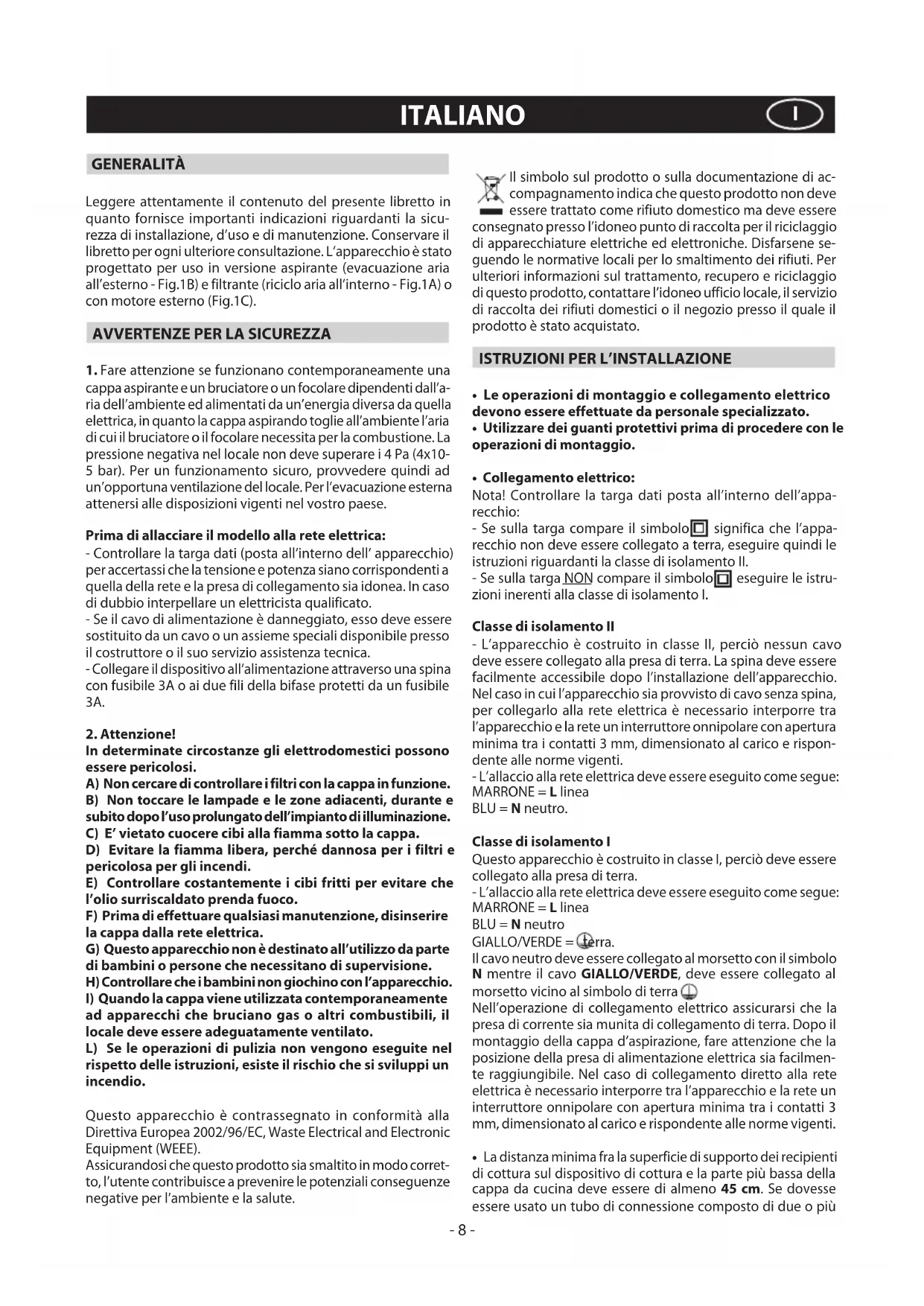

Notice HOOVER HDM9000LX - page 8
Assistente manuale
Powered by ChatGPT
In attesa del tuo messaggio
Informazioni sul prodotto

Marca : HOOVER

Modello : HDM9000LX

Categoria : Cappa da cucina

Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale HDM9000LX - HOOVER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HDM9000LX del marchio HOOVER.

MANUALE UTENTE HDM9000LX HOOVER

GENERALITÀ Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicu- rezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B) e filtrante (riciclo aria all’interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti dall’a- ria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10- 5 bar). Per un funzionamento sicuro, provvedere quindi ad un’opportuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - Controllare la targa dati (posta all’interno dell’ apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica. - Collegare il dispositivo all’alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

In determinate circostanze gli elettrodomestici possono essere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione. C) E’ vietato cuocere cibi alla fiamma sotto la cappa. D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio non è destinato all’utilizzo da parte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l’apparecchio.

I) Quando la cappa viene utilizzata contemporaneamente

ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corret- to, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di ac- compagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene se- guendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

  • Leoperazionidimontaggioecollegamentoelettrico devono essere effettuate da personale specializzato.
  • Utilizzaredeiguantiprotettiviprimadiprocedereconle operazioni di montaggio.
  • Collegamentoelettrico: Nota! Controllare la targa dati posta all’interno dell’appa- recchio: - Se sulla targa compare il simbolo significa che l’appa- recchio non deve essere collegato a terra, eseguire quindi le istruzioni riguardanti la classe di isolamento II. - Se sulla targa NON compare il simbolo eseguire le istru- zioni inerenti alla classe di isolamento I. Classe di isolamento II - L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l’installazione dell’apparecchio. Nel caso in cui l’apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispon- dente alle norme vigenti. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro. Classe di isolamento I Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro GIALLO/VERDE = terra. Il cavo neutro deve essere collegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra . Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d’aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sia facilmen- te raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
  • La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 45 cm. Se dovesse essere usato un tubo di connessione composto di due o più- 9 - parti, la parte superiore deve essere all’esterno di quella infe- riore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire i filtro/i antigrasso (Fig.2.2 - Fig.3.2). - Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.
  • Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della flangia uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.
  • Se l’apparecchio è fornito con il cupolino M rimuoverlo sganciandolo come indicato in Fig.2.3 - Fig.3.3. Prima di procedere con le operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire il ltro antigrasso tirando la maniglia B come indicato in Fig.2.2 - Fig.3.2. Se si possiede un modello con pannello aspirazione perimetrale, prima di eettuare questa operazione, eseguire le seguenti fasi: - Aprire il pannello C come indicato in Fig.2.1 - Fig.3.1. - Se si possiede la versione con tre pannelli A sganciarli dai perni di fissaggio tirando verso l’esterno (Fig.3.4) e successivamente slarli dai perni di sicurezza N (Fig.3.4) posti all’interno della cappa. Per ricollocarli eseguire l’operazione inversa. ATTENZIONE! Durante questa operazione di smontaggio e montaggio assicurarsi che la presa al pannello sia ben salda per evitare cadute accidentali.
  • Fissaggioaparete: Tracciare il lato inferiore della cappa sul muro tenendo conto delle misure indicate in Fig.4A e della distanza minima dal piano di cottura (Fig.4B). - Posizionare la dima di fissaggio sulla parete, facendo attenzione che la linea coincida con quella tracciata sul muro in precedenza. - Segnare ed eseguire i fori di ssaggio (Fig.5). - Fissare le 2 viti superiori K senza avvitarle completamente e tasselli ad espansione (Fig.5). - Posizionare l’apparecchio al muro, allinearlo in posizione orizzontale e avvitare le viti K (g.6A). - A regolazione avvenuta ssare la cappa denitivamente tramite le 2 viti C (g.6B). - Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). - Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere ssata la cappa.
  • Installazionepermodellisenzacaminidecorativi: Versione aspirante - Sganciare il cupolino M e togliere la griglia E (Fig.7). - Far passare il cavo di alimentazione sull’asola del cupolino M indicata in Fig.9A.1. - Prendere il passacavo H e posizionarlo tra il cavo di alimentazione e l’asola (Fig.9A.2). - Collegare il tubo essibile L (non fornito) alla cappa (Fig.9B). - Riposizionare il cupolino M facendo attenzione che si agganci perfettamente ai perni di ssaggio G (Fig.9B).
  • Versioneltrante: - Sganciare il cupolino M e togliere la griglia E (Fig.7). - Far passare il cavo di alimentazione sull’asola del cupolino M indicata in Fig.8.1. - Prendere il passacavo H e posizionarlo tra il cavo di alimentazione e l’asola (Fig.8.2). - Fissare il cupolino M e la griglia E facendo attenzione che si agganci perfettamente ai perni di ssaggio G (Fig.8).
  • Optional: Questo modello di cappa può avere come optional dei camini decorativi da richiedere al Vs rivenditore. Prima di installare i camini decorativi bisogna rimuovere il cupolino M e svitare le 4 viti Q che bloccano i perni di ssaggio G come indicato in Fig.11.
  • Installazionepermodelliconcaminidecorativi: Versione aspirante Predisporre l’alimentazione elettrica entro l’ingombro del camino decorativo. Regolare la larghezza della staa di supporto del camino decorativo superiore (Fig.10.2). Successivamente ssarla alla parete in modo che sia in asse con la vostra cappa tramite le viti A e rispettando la distanza indicata in Fig.10.1. Collegare, mediante un tubo essibile L, la angia F al foro evacuazione aria (Fig.12A). Inlare il camino decorativo superiore all’interno del camino decorativo inferiore ed appoggiarli sopra al corpo cappa (Fig.12B). Slare il camino decorativo superiore no alla staa e ssarlo tramite le viti B (Fig.10.2). Per trasformare la cappa da versione aspirante a versione ltrante, richiedere al vostro rivenditore i ltri al carbone attivo e seguire le istruzioni di montaggio.
  • Versioneltrante: Attenzione! I ltri devono essere ordinati presso il vostro rivenditore come accessorio. - Per trasformare la cappa da versione ASPIRANTE a versione FILTRANTE i ltri al carbone attivo devono essere ordinati presso il vostro rivenditore come accessorio. Abbiamo disponibili due tipi diversi di Kit, uno con ltri non rigenerabili (Fig.13) e l’altro con i ltri rigenerabili (lavabili) (Fig.14). Diversamente dagli altri ltri al carbone attivo, questo ltro rigenerabile può essere lavato e riutilizzato per circa altre12-15 volte. Con un normale uso della cappa, questo ltro deve essere pulito ogni 2-3 mesi. Il filtro può essere lavato nella lavastoviglie alla massima temperatura utilizzando un comune detergente per lavastoviglie. Dopo il lavaggio, per riattivare il ltro rigenerabile è necessario asciugarlo nel forno a 100° per 15-20 minuti. Il ltro conserverà la sua capacità di assorbimento dell’odore per tre anni, dopo i quali dovrà essere sostituito. - Se nell’imballo trovate una staa come quella indicata in Fig.14 occorre svitare le viti già installate all’interno della cappa e installare la staa tramite le viti precedentemente tolte. - Per sostituire i ltri a carbone rigenerabili Y, rimuovere le stae dalla sede, tirandole verso l’esterno (Fig.14). - Se il vostro prodotto non è fornito di staa, signica che il ltro al carbone attivo non è rigenerabile (Fig.13). Questi devono essere applicati al gruppo aspirante posto all’interno della cappa centrandoli ad esso e ruotandoli di 90 gradi no allo scatto d’arresto (Fig.13).- 10 -
  • Si raccomanda di mettere in funzione l’apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.
  • Ilfiltroantigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. - Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi. - Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l’eventuale loro sostituzione.
  • Ifiltrialcarboneattivo servono per depurare l’aria che viene rimessa nell’ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura. - I filtri al carbone attivo non rigenerabili devono essere sosti- tuiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso. - I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l’acqua in eccesso senza rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere efficiente la funzione del filtro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.
  • Primadirimontareifiltriantigrassoeifiltrialcarbone attivo rigenerabili è importante che questi siano asciugati bene.
  • Pulirefrequentementelacappa,siainternamenteche esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.
  • L’ impianto di illuminazione è progettato per l’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazione diminuisce notevolmente la durata media delle lampade.
  • Sel’apparecchioèdotatodellaluce ambiente questa può essere utilizzata per l’uso prolungato di illuminazione generale dell’ambiente.
  • Attenzione: l’inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.
  • Sostituzionedellelampadealogene(Fig.15.1): Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. Attenzione: non toccare la lampadina a mani nude.
  • SostituzionedellelampadeLED(Fig.15.2): Se la versione dell’apparecchio è con lampade LED per la so- stituzione è necessario l’intervento di un tecnico specializzato.
  • Comandiluminosi (Fig.16) la simbologia è di seguito ripor- tata: A = tasto ILLUMINAZIONE B = tasto OFF C = tasto PRIMA VELOCITÀ D = tasto SECONDA VELOCITÀ E = tasto TERZA VELOCITÀ F = tasto TIMER ARRESTO AUTOMATICO 15 minuti (*) Se il vostro apparecchio è provvisto della funzione velocità INTENSIVA, partendo dalla TERZA velocità e tenendo premuto per 2 secondi circa il tasto E questa verrà attivata per 10 minuti dopo di che ritornerà alla velocità precedentemente impostata. Quando la funzione è attiva il LED lampeggia. Per interromperla prima dei 10 minuti premere di nuovo il tasto E. Per alcuni modelli è possibile attivare la funzione anche con la prima e seconda velocità. Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione “clean air”. Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata la funzione, il motore parte alla 1° velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporanea- mente il tasto F e il tasto C. Trascorso questo tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa fino a quando dopo altri 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti e così via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione “clean air” e il motore va subito alla 2° velocità; premendo il tasto B la funzione si disattiva). (*) La funzione “TIMER ARRESTO AUTOMATICO” ritarda l’arresto della cappa, che continuerà a funzionare alla velocità d’esercizio in corso al momento dell’accensione di questa funzione, di 15 minuti.
  • SaturazionefiltriAntigrasso/Carboneattivo: - Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati. - Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtro. Una volta ricollocato il filtro pulito bisogna resettare la memo- ria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare.
  • Comandi(Fig.17): Tasto A = accende/spegne le luci. Tasto B = accende/spegne la cappa. L’apparecchio si accende alla 1° velocità. Se la cappa è accesa premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1° velocità non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore. Display C = indica la velocità del motore selezionata e l’atti- vazione del timer. Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto dalla 3° velocità si inserisce la funzione intensiva per 10’, poi l’apparecchio ritorna a funzionare alla velocità di esercizio al momento dell’attivazione. Durante questa funzione il display lampeggia. Tasto E = Il Timer temporizza le funzioni, al momento dell’at- tivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale.- 11 - Se è in funzione la velocità intensiva il Timer non si può attivare. Premendo il tasto E per 2 secondi, quando l’apparecchio è spento, si attiva la funzione “clean air”. Questa accende il motore per 10 minuti ogni ora alla prima velocità. Durante il funzionamento il display deve visualizzare un movi- mento rotatorio dei segmenti periferici. Trascorso questo tem- po il motore si spegne e il display deve visualizzare la lettera “C” fissa fino a quando dopo altri 50 minuti il motore riparte per altri 10 minuti e così via. Per ritornare al funzionamento normale premere qualsiasi tasto tranne quello delle luci. Per disattivare la funzione premere il tasto E.
  • SaturazionefiltriAntigrasso/Carboneattivo: - Quando il display C lampeggia alternando la velocità d’eser- cizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati. - Quando il display C lampeggia alternando la velocità d’eser- cizio con la lettera A (es.1 e A) i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtro. Una volta ricollocato il filtro pulito bisogna resettare la memo- ria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C.
  • Comandimeccanici(Fig.18)la simbologia è di seguito riportata: A = tasto ILLUMINAZIONE B = tasto OFF C = tasto PRIMA VELOCITÀ D = tasto SECONDA VELOCITÀ E = tasto TERZA VELOCITÀ.
  • Comandimeccanici(Fig.19)la simbologia è di seguito riportata: A = tasto LUCE/ON-OFF B = tasto OFF/PRIMA VELOCITÀ C = tasto SECONDA VELOCITÀ D = tasto TERZA VELOCITÀ. Se la cappa viene spenta in prima,seconda o terza velocità, nel momento in cui viene riaccesa, questa riparte con la stessa velocità di esercizio impostata al momento dello spegnimento. SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DANNI

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica In caso di mancato funzionamento del piano vi consigliamo di: — verificare il buon inserimento della spina nella presa di corrente; — verificare che l’afflusso di gas sia regolare. Nel caso non si individui la causa di mal funzionamento: spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica. MATRICOLA DEL PRODOTTO. Dove si trova? È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.- 13 - ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äuße- rem Motor (Abb.1C) entworfen. SICHERHEITSHINWEISE
