BRUGSANVISNING HDM9000LX HOOVER

• Mechanickéovládání(Obr.19)symboly jsou uvedeny následovně: A = tlačítko SVĚTLO/ON-OFF B = tlačítko OFF/PRVNÍ RYCHLOST C = tlačítko DRUHÁ RYCHLOST D = tlačítko TŘETÍ RYCHLOST. Dojde-li k vypnutí odsavače par v první, druhé nebo třetí rychlosti, v okamžiku jeho opětovného zapnutí bude pokra- čovat v provozní rychlosti, která byla nastavena v momentě jeho vypnutí. KUNDESERVICE Inden der rettes henvendelse til Kundeservice. Hvis apparatet ikke fungerer, anbefales det at: - Kontrollere, om stikket er sat rigtigt i stikkontakten. Hvis det er umuligt at finde frem til årsagen til funktionsforstyrrelsen: sluk for apparatet, undlad at pille ved det, og ring til Kundeservice. PRODUKTETS SERIENUMMER. Hvor er det? Ved henvendelse til Kundeservice er det vigtigt at opgive produktets forkortelse og serienummer (16 tegn, der begynder med tallet 3), der er opført på garantibeviset eller typeskiltet inden i apparatet. På denne måde er det nemmere at undgå unødige teknikerbesøg og de dermed forbundne udgifter. VÝROBCE ODMÍTÁ JAKOUKOLIV ZODPOVĚDNOST ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH

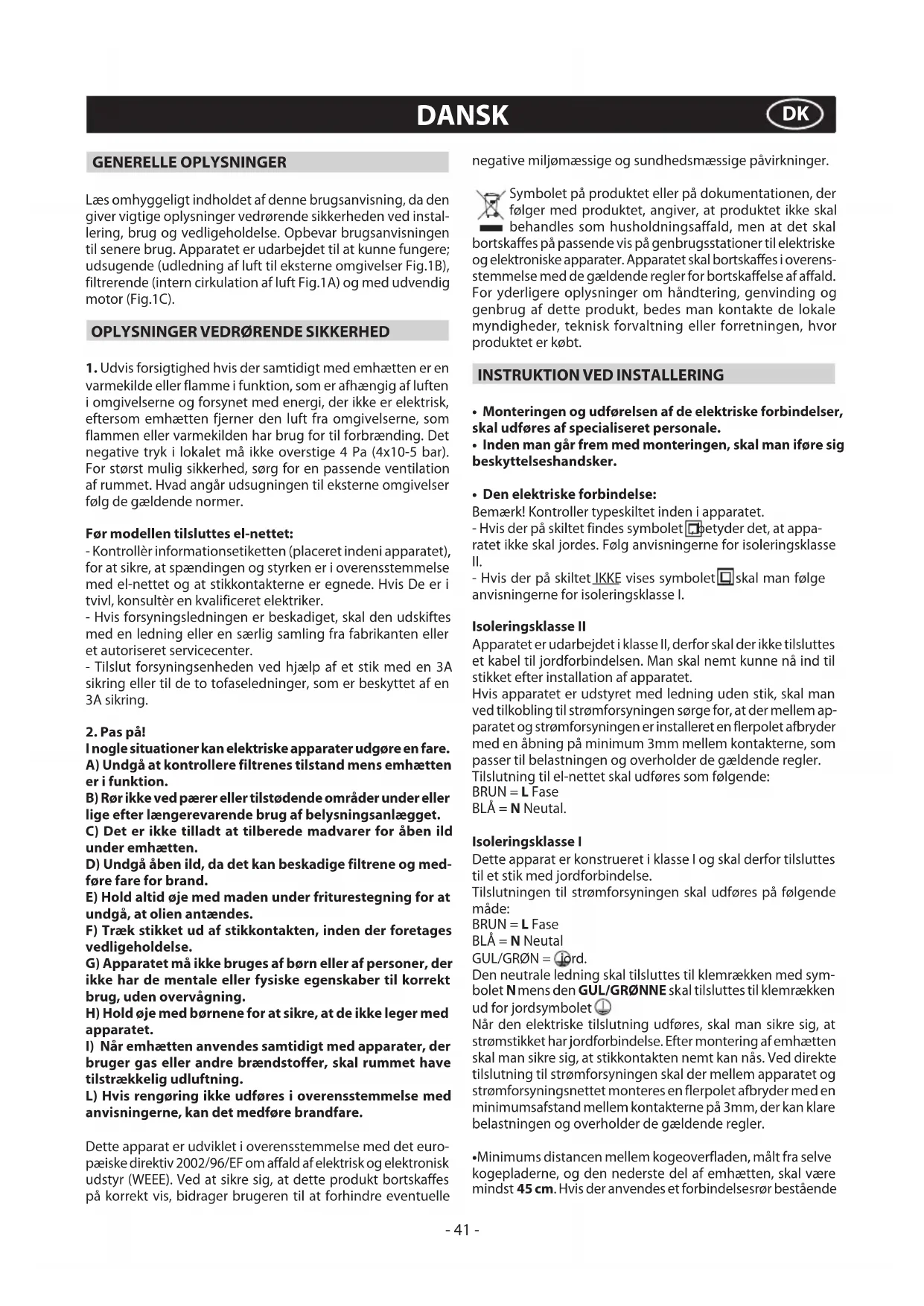

GENERELLE OPLYSNINGER Læs omhyggeligt indholdet af denne brugsanvisning, da den giver vigtige oplysninger vedrørende sikkerheden ved instal- lering, brug og vedligeholdelse. Opbevar brugsanvisningen til senere brug. Apparatet er udarbejdet til at kunne fungere; udsugende (udledning af luft til eksterne omgivelser Fig.1B), filtrerende (intern cirkulation af luft Fig.1A) og med udvendig motor (Fig.1C).

OPLYSNINGER VEDRØRENDE SIKKERHED

1. Udvis forsigtighed hvis der samtidigt med emhætten er en

varmekilde eller flamme i funktion, som er afhængig af luften i omgivelserne og forsynet med energi, der ikke er elektrisk, eftersom emhætten fjerner den luft fra omgivelserne, som flammen eller varmekilden har brug for til forbrænding. Det negative tryk i lokalet må ikke overstige 4 Pa (4x10-5 bar). For størst mulig sikkerhed, sørg for en passende ventilation af rummet. Hvad angår udsugningen til eksterne omgivelser følg de gældende normer. Før modellen tilsluttes el-nettet: - Kontrollèr informationsetiketten (placeret indeni apparatet), for at sikre, at spændingen og styrken er i overensstemmelse med el-nettet og at stikkontakterne er egnede. Hvis De er i tvivl, konsultèr en kvalificeret elektriker. - Hvis forsyningsledningen er beskadiget, skal den udskiftes med en ledning eller en særlig samling fra fabrikanten eller et autoriseret servicecenter. - Tilslut forsyningsenheden ved hjælp af et stik med en 3A sikring eller til de to tofaseledninger, som er beskyttet af en 3A sikring.

I nogle situationer kan elektriske apparater udgøre en fare. A) Undgå at kontrollere filtrenes tilstand mens emhætten er i funktion. B) Rør ikke ved pærer eller tilstødende områder under eller lige efter længerevarende brug af belysningsanlægget. C) Det er ikke tilladt at tilberede madvarer for åben ild under emhætten. D) Undgå åben ild, da det kan beskadige filtrene og med- føre fare for brand. E) Hold altid øje med maden under friturestegning for at undgå, at olien antændes. F) Træk stikket ud af stikkontakten, inden der foretages vedligeholdelse. G) Apparatet må ikke bruges af børn eller af personer, der ikke har de mentale eller fysiske egenskaber til korrekt brug, uden overvågning. H) Hold øje med børnene for at sikre, at de ikke leger med apparatet.

I) Når emhætten anvendes samtidigt med apparater, der

bruger gas eller andre brændstoffer, skal rummet have tilstrækkelig udluftning. L) Hvis rengøring ikke udføres i overensstemmelse med anvisningerne, kan det medføre brandfare. Dette apparat er udviklet i overensstemmelse med det euro- pæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre sig, at dette produkt bortskaffes på korrekt vis, bidrager brugeren til at forhindre eventuelle negative miljømæssige og sundhedsmæssige påvirkninger. Symbolet på produktet eller på dokumentationen, der følger med produktet, angiver, at produktet ikke skal behandles som husholdningsaffald, men at det skal bortskaffes på passende vis på genbrugsstationer til elektriske og elektroniske apparater. Apparatet skal bortskaffes i overens- stemmelse med de gældende regler for bortskaffelse af affald. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt, bedes man kontakte de lokale myndigheder, teknisk forvaltning eller forretningen, hvor produktet er købt.

INSTRUKTION VED INSTALLERING

• Monteringenogudførelsenafdeelektriskeforbindelser, skal udføres af specialiseret personale.

• Indenmangårfremmedmonteringen,skalmaniføresig beskyttelseshandsker.

• Denelektriskeforbindelse: Bemærk! Kontroller typeskiltet inden i apparatet. - Hvis der på skiltet findes symbolet , betyder det, at appa- ratet ikke skal jordes. Følg anvisningerne for isoleringsklasse II. - Hvis der på skiltet IKKE vises symbolet , skal man følge anvisningerne for isoleringsklasse I. Isoleringsklasse II Apparatet er udarbejdet i klasse II, derfor skal der ikke tilsluttes et kabel til jordforbindelsen. Man skal nemt kunne nå ind til stikket efter installation af apparatet. Hvis apparatet er udstyret med ledning uden stik, skal man ved tilkobling til strømforsyningen sørge for, at der mellem ap- paratet og strømforsyningen er installeret en flerpolet afbryder med en åbning på minimum 3mm mellem kontakterne, som passer til belastningen og overholder de gældende regler. Tilslutning til el-nettet skal udføres som følgende: BRUN = L Fase BLÅ = N Neutal. Isoleringsklasse I Dette apparat er konstrueret i klasse I og skal derfor tilsluttes til et stik med jordforbindelse. Tilslutningen til strømforsyningen skal udføres på følgende måde: BRUN = L Fase BLÅ = N Neutal GUL/GRØN = jord. Den neutrale ledning skal tilsluttes til klemrækken med sym- bolet N mens den GUL/GRØNNE skal tilsluttes til klemrækken ud for jordsymbolet . Når den elektriske tilslutning udføres, skal man sikre sig, at strømstikket har jordforbindelse. Efter montering af emhætten skal man sikre sig, at stikkontakten nemt kan nås. Ved direkte tilslutning til strømforsyningen skal der mellem apparatet og strømforsyningsnettet monteres en flerpolet afbryder med en minimumsafstand mellem kontakterne på 3mm, der kan klare belastningen og overholder de gældende regler.

• Minimums distancen mellem kogeoverfladen, målt fra selve kogepladerne, og den nederste del af emhætten, skal være mindst 45 cm. Hvis der anvendes et forbindelsesrør bestående- 42 - af to eller flere dele, skal den øverste del placeres udenpå den nederste. Tilslut ikke udledningen fra emhætten med et rør, hvori der cirkulerer varm luft eller som anvendes til at udlede røg fra apparater, der ikke bruger elektrisk energi. Inden man begynder monteringen fjernes filtret (Fig.2.2 - Fig.3.2) for at gøre håndteringen af apparatet lettere. - I de tilfælde, hvor apparatet skal installeres i en udsugende version, forberedes åbningen til udledning af luft.

• Det anbefales at anvende en luftudsugningsslange med samme diameter som luftudgangshullet. Hvis der anvendes en mindre slange, kan det forringe produktets ydelse og medføre øget støj.

• Hvis apparatet er udstyret med lille kuppel M, skal den ernes ved at løse den, som det angives på Fig.2.3 - Fig. 3.3. Inden monteringen påbegyndes, ernes fedtlteret ved at trække i håndtaget B ,som vist i Fig.2.2 - Fig.3.2, for at gøre håndteringen af apparatet lettere. Hvis man ejer en model med perimeter udsugningspanel, skal følgende foretages, inden denne operation udføres: - Åbne panel C, som det angives på Fig.2.1 - Fig.3.1. - Hvis man ejer en model med tre A paneler, afhægtes de fastspændingsboltene ved at trække udad (Fig.3.4) og efter- følgende trække dem ud af sikkerhedsboltene N (Fig.3.4), som ndes inden i emhætten. For at sætte dem fast igen udføres operationen i omvendt rækkefølge. PAS PÅ! Under afmonte- ringen og monteringen skal det sikres, at panelets ophæng er fast for at undgå utilsigtede fald.

• Fastøringtilvæggen: Tracér emhættens underkant på væggen ved at tage hensyn til de angivne mål i Fig.4A, og af den minimale krævede afstand fra kogeplanen (Fig.4B). - Placér skabelonen på væggen, og sørg for, at linjen passer med den, der blev afmærket i forrige trin. - Markér og bor huller til montering (Fig.5). - Fastgør de 2 øverste skruer K, uden at skrue dem helt i, og rawlplugs (Fig.5). - Placer apparatet på væggen, tilpas det vandret og skru skruerne K (fig.6A) i. - Når justeringen er fuldført, fastgøres emhætten endeligt med de to skruer C (fig.6B). - Der skal anvendes skruer og rawlplugs, der passer til vægty- pen (f.eks. armeret beton, gipsvæg osv.). - Hvis der følger skruer og rawlplugs med, skal man først sikre sig, at de passer til den type væg, som emhætten skal monteres på.

• Installationpåmodellerudendekorativpejs: Udsugende version - Løsn den lille kuppel M og ern rillen E (Fig.7). - Før elforsyningskablet gennem det splejsede øje på den lille kuppel M, som det angives på Fig.9A.1. - Tag fat i kabelholder H og positioner den mellem forsynings- kablet og det splejsede øje (Fig.9A.2). - Forbind slangen L (der ikke medleveres) til emhætten (Fig.9B). - Sæt den lille kuppel M på plads igen, ved at sørge for at den hægtes ordentligt til fastgøringstapperne G (Fig.9B).

• Filtrerendeversion: - Løsn den lille kuppel M og ern rillen E (Fig.7). - Før forsyningskablet gennem det splejsede øje på den lille kuppel M, som angivet i Fig.8.1. - Tag fat i kabelholder H og positioner den mellem forsynings- kablet og det splejsede øje (Fig.8.2). - Fastgør den lille kuppel M og rillen E ved at sørge for at den hægtes ordentligt til fastgøringstapperne G (Fig.8).

• Optional: Til denne emhættemodel fås afskærmning som ekstraudstyr på efterspørgsel hos forhandleren. Inden man installerer den dekorative pejs, skal man erne den lille kuppel M, og løsne de 4 skruer Q, som blokerer fast- gøringstapper G, som angivet på Fig.11.

• Installationpåmodellermeddekorativpejs: Udsugende version Den elektriske forsyning skal indrettes indenfor ydre målene på den dekorative pejs. Reguler støttebøjlens bredde til overdelen på den dekorative pejs (Fig.10.2). Fastgør derefter bøjlen til væggen, ved hjælp af skruerne A, sådan at den er i akse med emhætten, og at den respekterer afstanden angivet på Fig.10.1. Med slangen L, forbind flangen F til udstødningshullet (Fig.12A). Placer overdelen til den dekorative pejs ind i pejsens underdel, og placer begge dele over emhætten (Fig.12B). Træk overdelen til den dekorative pejs ud, helt hen til bøjlen, og fastgør den med skruerne B (Fig.10.2). Skal emhætten laves om fra aftræk til ltrering, anskaes kulltre hos forhandleren, hvorefter monteringsvejledningen følges.

• Filtrerendeversion: Pas på! Filtrene skal bestilles hos forhandleren, som ekstradel. - For at transformere emhætten version UDSUGENDE til ver- sion FILTRERENDE, skal kulltrene bestilles hos forhandleren som ekstradel. Der er to forskellige typer Kit til rådighed, den ene med ikke genanvendelige ltre (Fig.13) og den anden med genanvendelige ltre (kan vasken) (Fig.14). Som forskel med de andre kulltre, kan dette lter vaskes og anvendes igen for andre cirka 12-15 gange. Ved normal anvendelse af emhætten, skal dette lter rengøres hver 2-3 måneder. Filtret kan vaskes i opvaskemaskinen på maksimum temperatur, ved at bruge et almindeligt rengø- ringsmiddel til opvaskemaskine. Efter vask, er det nødvendigt at genaktivere ltret, ved at tørre i ovnen på 100° temperatur for 15-20 minutter. Filtret vil beholde dets sugeevne til lugt, i tre år, efter denne tid, bør den udskiftes. - Hvis der, i emballagen, ndes en bøjle, som den der angives på Fig.14, skal man løsne de 4 skruer, allerede installeret i emhætten, og installere bøjlen, med de samme 4 ernede skruer. - For at udskifte de genanvendelige kulltre Y, skal man erne bøjlerne fra deres sæde, ved at trække dem udad (Fig.14). - Hvis produktet ikke er udstyret med bøjle, betyder det at de aktive kulltre ikke er genanvendelige (Fig.13). Disse skal anvendes på trækenheden, der ndes inde i emhæt- ten, de skal stilles midt på og drejes 90° grader, indtil man hører et stoppeklik (Fig.13).

BRUG OG VEDLIGEHOLDELSE

• Det anbefales, at apparatet sættes i funktion, inden man begynder tilberedningen af madvarer. Det anbefales, at lade emhætten køre i 15 minutter efter endt tilberedning, så al mados suges ud. Korrekt funktion af emhætten afhænger af en korrekt og jævnlig vedligeholdelse. Man skal især være opmærksom med at udskifte fedtfilteret og det aktive kulfilter.

• Fedtfilteret har til opgave at tilbageholde de fedtpartikler, der findes i luften. Filteret vil derfor blive tilstoppet med tiden, alt efter hvor ofte emhætten anvendes.- 43 - - For at forebygge faren for eventuelle brande skal fedtfilteret mindst hver 2. måned vaskes i hånden med flydende neutrale ikke slibende rengøringsmidler eller i opvaskemaskine ved lav temperatur og kort program. - Efter nogle vaske kan der forekomme farveændringer. Dette giver ikke ret til at kræve udskiftning af filtrene.

• Deaktivekulfiltrerenser luften, der genudledes i omgivel- serne, og tjener til at dæmpe ubehagelige lugte, som dannes ved madtilberednin. - De ikke-regenererende aktive kulfiltre skal udskiftes mindst hver 4. måned. Mætningen af det aktive kul afhænger af den mere eller mindre længerevarende brug af emhætten, af hvilken slags mad der tilberedes og af regelmæssigheden af rengøringen af fedtfilteret. - De regenererende aktive kulfiltre skal vaskes i hånden med flydende neutrale ikke slibende rengøringsmidler eller i opvaskemaskine ved højst 65°C (vaskecyklussen skal være komplet uden anden opvask i maskinen). Fjern overskydende vand uden at ødelægge filtret, fjern plastikdelene og tør filtermåtten i ovnen i mindst 15 minutter ved en temperatur på højst 100°C. For at opretholde det regenererende aktive kulfilters effektive funktion skal denne operation foretages hver 2. måned. Filtrene skal udskiftes mindst hvert 3. år, eller når filtermåtten er beskadiget.

• Detervigtigt,atfedtfiltreneogderegenererendeaktive kulfiltre er helt tørre, inden de genmonteres.

• Emhættenskalrengøresjævnligt,bådeindvendigtog udvendigt, med en klud opvædet i denatureret alkohol eller et neutralt, ikke slibende rengøringsmiddel.

• Lyset er beregnet til brug under tilberedning af mad og ikke til generel oplysning af lokalet. Længerevarende brug af lyset vil reducere lyspærernes gennemsnitlige levetid betydeligt.

• Hvis apparatet er forsynet med rumoplysning, kan dette anvendes til længerevarende generel oplysning af lokalet.

• Pas på: manglende udførsel af udskiftning og rengøring af filtrene medfører brandfare. Det anbefales derfor at overholde de foreslåede instruktioner.

• Udskiftningafhalogenpćrer(Fig.15.1): For at udskifte halogenpćrerne B skal man fjerne glasset C ved at trykke pĺ rillerne. Udskift pćrerne med pćrer af samme type. Vćropmćrksom: rřr ikke ved pćren med bare hćnder.

• UdskiftningafLEDlamperne(Fig.15.2): Hvis apparatets version er udstyret med LED lamper, skal disse udskiftes af en specialiseret teknikker.

• Betjening-senhedlysende (Fig.16)er følgende tegnforkla- ring gældende: A = tast for BELYSNING B = tast for OFF C = tast for FØRSTE HASTIGHED D = tast for ANDEN HASTIGHED E = tast for TREDJE HASTIGHED F = tast for TIMER AUTOMATISK STOP 15 minutter (*) Hvis Deres apparat har funktionen INTENSIV hastighed, slås denne til i 10 minutter, hvorefter den slår tilbage på den tidli- gere indstillede hastighed, ved fra TREDJE hastighed at holde tasten E inde i cirka 2 sekunder. LED-lyset blinker, når funktionen er slået til. Tryk på tasten E igen for at afbryde funktionen inden de 10 minutter er gået. På nogle modeller er det også muligt at aktivere funktionen ved første og anden hastighed. Ved at trykke på knappen F i 2 sekunder (ved slukket emhætte) aktiveres funktionen “clean air”. Denne funktion tænder mo- toren i 10 minutter pr. time ved laveste hastighed. Så snart funktionen er igangsat starter motoren ved første hastighed i 10 minutter, og under dette forløb skal lamperne ved knap F og knap C blinke samtidigt. Når tiden er gået standser motoren og kontrollampen ved knap F forbliver tændt uden at blinke indtil der er gået endnu 50 minutter, hvor motoren igen starter ved første hastighed, og lamperne ved F og C igen begynder at blinke samtidigt i 10 minutter, og så fremdeles. Ved at trykke hvilken som helst tast, undtagen lysene, vil emhætten gå tilbage til standard funktion (f. eks. ved at trykke på tast D deaktiveres funktion “clean air” og motoren indstilles på 2° hastighed; ved at trykke på tast B deaktiveres denne funktion). (*) Funktionen “TIMER AUTOMATISK STOP” forsinker stands- ning af hætten, som vil fortsætte med at være tændt (i 15 minutter) med den driftshastighed, der var i kraft i det øjeblik funktionen blev tilsluttet.

• Mætningaffedtfiltre/aktivekulfiltre: - Nĺr tasten A blinker med 2 sek. mellemrum, skal fedtfiltrene rengřres. - Når tasten A blinker med 0,5 sek. mellemrum, skal de aktive kulfiltre vaskes eller udskiftes afhængigt af filtertypen. Nĺr filteret er sat pĺ plads igen, skal den elektroniske hukom- melse nulstilles ved at holde tasten A nede i ca. 5 sek. indtil den stopper med at blinke.

• Betjening-senhed(Fig.17): Tast A = Tænder/slukker lysene. Tast B = Tænder/slukker emhætten. Apparatet tændes på 1. hastighed. Hvis emhætten er tændt skal man trykke på tasten i 2 sek. for at slukke. Hvis emhætten er indstillet på 1. hastighed er det ikke nødvendigt at holde tasten trykket for at slukke. Sænker motorhastigheden. Display C = Viser den valgte motorhastighed og aktivering af timer’en. Tast D = Tænder emhætten. Øger motorhastigheden. Ved tryk på tasten fra 3. hastighed tændes den intensive funktion i 10 minutter, hvorefter apparatet vender tilbage til at fungere med den almindelige hastighed, der var indstillet det øjeblik, hvor den intensive funktion blev tændt. Under denne funktion blinker displayet. Tast E = Når timeren aktiveres, indstiller den funktionerne til at fortsætte i 15 minutter, hvorefter de slukkes. Timeren slås fra ved at trykke på tasten E. Når funktionen Timer er tændt, blinker decimaltallet på displayet. Hvis funktionen til indstil- ling af hastighed er aktiveret, fungerer funktionen Timer ikke. Hvis tasten E trykkes ned i 2 sekunder, når emhætten er slukket, aktiveres funktionen “clean air”. Denne funktion tænder mo- toren i 10 minutter for hver time på første hastighedstrin. Når funktionen er aktiveret, viser displayet en drejende bevægelse af de omgivende segmenter. Når tiden er gået, slukker motoren igen, og på displayet vises bogstavet “C”, indtil motoren igen efter 50 minutter aktiveres i 10 minutter og så videre. For at vende tilbage til normal funktion trykkes på en hvilken som helst knap bortset fra lysknappen. Funktionen deaktiveres ved at trykke på tasten E.

• Mætningaffedtfiltre/aktivekulfiltre: - Når displayet C blinker, og ændrer blæserhastigheden, med bogstavet F (f.eks.1 og F), skal fedtfiltrene rengøres. - Når displayet C blinker og veksler mellem blæserhastigheden og bogstavet A (f.eks.1 og A) ,skal de aktive kulfiltre vaskes eller udskiftes afhængigt af filtertypen.- 44 - Når filteret er sat på plads igen, skal den elektroniske hukom- melse nulstilles ved at holde tasten A nede i ca. 5 sek. indtil bogstaverne F eller A stopper med at blinke på displayet C.

• Betjening-senhedmekaniske (Fig.18) er følgende tegn- forklaring gældende: A = tast for BELYSNING B = tast for OFF C = tast for FØRSTE HASTIGHED D = tast for ANDEN HASTIGHED E = tast for TREDJE HASTIGHED.

• Manuellebetjeningstaster(Fig.19)herunder gengives symbolerne: A = LYS-tast/ON-OFF B = OFF-tast/FØRSTE HASTIGHED C = tast for ANDEN HASTIGHED D = tast for TREDJE HASTIGHED. Hvis emhætten slukkes, mens den står på første, anden eller tredje hastighed, vil den starte på samme hastighed, som da den blev slukket, når den tændes igen. KUNDESERVICE Inden der rettes henvendelse til Kundeservice. Hvis apparatet ikke fungerer, anbefales det at: - Kontrollere, om stikket er sat rigtigt i stikkontakten. Hvis det er umuligt at finde frem til årsagen til funktionsforstyrrelsen: sluk for apparatet, undlad at pille ved det, og ring til Kundeservice. PRODUKTETS SERIENUMMER. Hvor er det? Ved henvendelse til Kundeservice er det vigtigt at opgive produktets forkortelse og serienummer (16 tegn, der begynder med tallet 3), der er opført på garantibeviset eller typeskiltet inden i apparatet. På denne måde er det nemmere at undgå unødige teknikerbesøg og de dermed forbundne udgifter. FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR FOR
