Tipo de produto	Exaustor aspirante/filtrante
Marca	Zanussi
Modelo	ZHC92352X
Largura aproximada	90 cm
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	Não especificada
Número de velocidades	3
Iluminação	Sim, projetor LED (substituição por profissional)
Filtros de gordura	Laváveis (a cada 2 meses, máquina de lavar loiça possível)
Filtro de carvão	Substituição a cada 4 meses (não lavável)
Distância mínima da placa	65 cm
Modo de instalação	Aspirante (evacuação exterior) ou filtrante (reciclagem)
Material	Inox (provável)
Nível sonoro	Não especificado
Peso	Não especificado
Segurança	Desligamento automático em caso de sobreaquecimento (implícito), segurança crianças
Reparabilidade	Peças originais apenas, serviço autorizado
Garantia	Não especificada

Perguntas frequentes - ZHC92352X ZANUSSI

Qual é a diferença entre o modo aspirante e filtrante ?

No modo aspirante, o ar é evacuado para o exterior através de um duto. No modo filtrante, o ar é filtrado por um filtro de carvão e depois rejeitado na sala. O modo aspirante é mais eficaz.

Com que frequência devo limpar os filtros de gordura ?

Os filtros de gordura devem ser limpos a cada 2 meses no mínimo, à mão com um detergente neutro ou na máquina de lavar loiça. Um entupimento pode aumentar os riscos de incêndio.

Quando substituir o filtro de carvão ?

O filtro de carvão deve ser substituído a cada 4 meses (ou mais frequentemente se uso intensivo). Não se limpa e é indispensável no modo filtrante.

Posso instalar o exaustor eu mesmo ?

A instalação deve ser realizada por uma pessoa qualificada devido aos riscos elétricos e ao peso do aparelho. Siga imperativamente o manual de instalação.

O que fazer se o exaustor não ligar ?

Verifique primeiro a alimentação elétrica e o fusível. Se o problema persistir, contacte um serviço autorizado para diagnosticar e reparar.

Como substituir a iluminação ?

O projetor LED só pode ser substituído pelo fabricante, seu técnico ou uma pessoa qualificada para evitar qualquer perigo. Não tente fazê-lo você mesmo.

Qual é a distância mínima entre o exaustor e a placa de cozinha ?

A distância mínima é de 65 cm. Se a sua placa de cozinha exigir uma distância maior, respeite a indicada no seu manual.

Posso usar o exaustor sem filtro de carvão ?

Sim, se estiver instalado em modo aspirante. No modo filtrante, o filtro de carvão é indispensável para purificar o ar.

O exaustor faz barulho ?

O nível sonoro depende da velocidade. Use a velocidade mais baixa para um funcionamento silencioso. As 3 velocidades permitem adaptar o fluxo de ar.

Onde encontrar peças de reposição ?

Use apenas peças originais fornecidas pelo fabricante ou um centro de serviço autorizado. Não use peças não conformes.

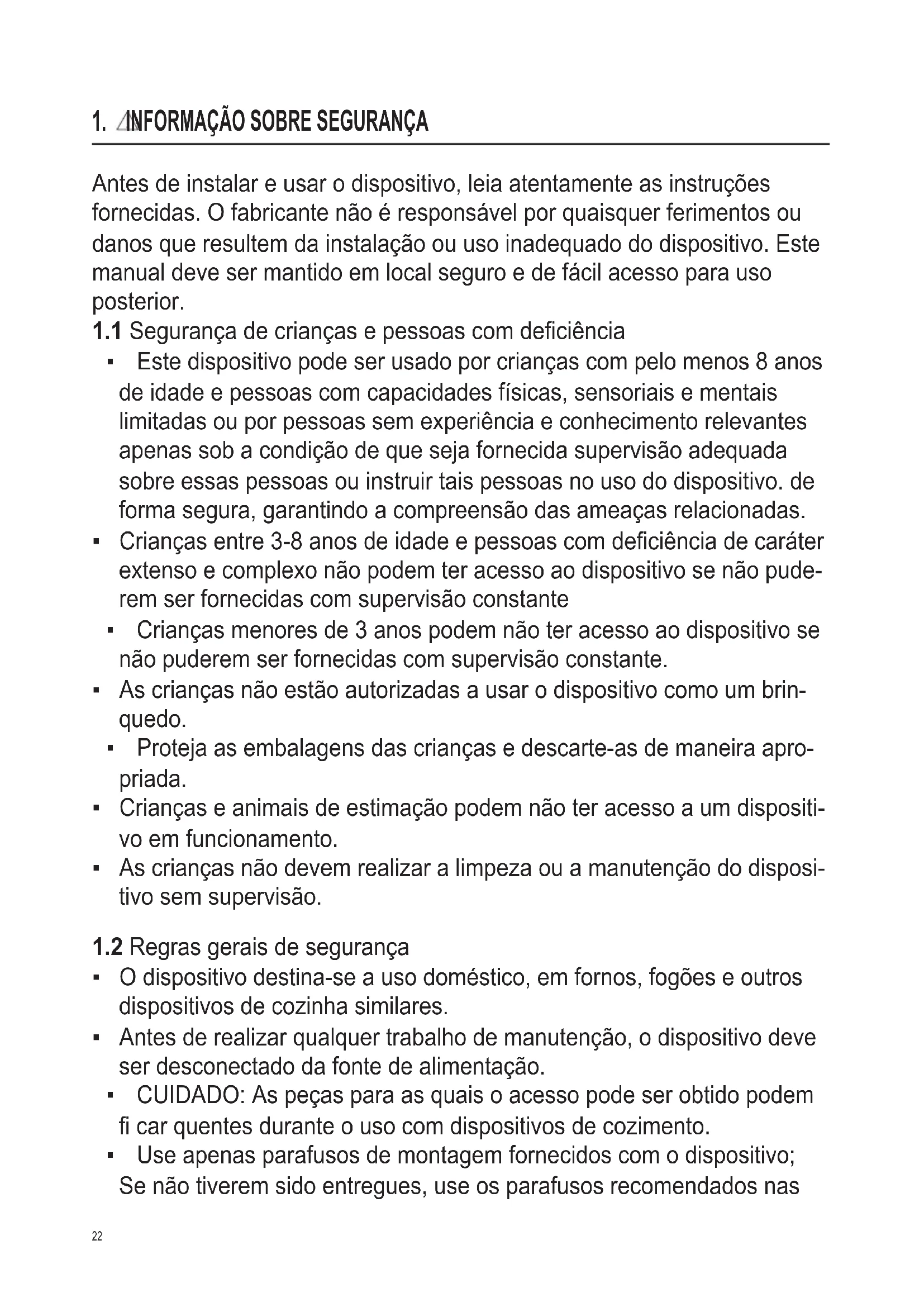

MANUAL DE UTILIZADOR ZHC92352X ZANUSSI

Antes de instalar e usar o dispositivo, leia atentamente as instruções fornecidas. O fabricante não é responsável por quaisquer ferimentos ou danos que resultem da instalação ou uso inadequado do dispositivo. Este manual deve ser mantido em local seguro e de fácil acesso para uso posterior.

1.1 Segurança de crianças e pessoas com dificuldades

• Este dispositivo pode ser usado por crianças com pelo menos 8 anos de idade e pessoas com capacidades físicas, sensoriais e mentais limitadas ou por pessoas sem experiência e conhecimento relevantes apenas sob a condição de que seja fornecida supervisão adequada sobre essas pessoas ou instruir tais pessoas no uso do dispositivo de forma segura, garantindo a compreensão dos perigos relacionados.
• Crianças entre 3 e 8 anos de idade e pessoas com deficiência de caráter extenso e complexo não podem ter acesso ao dispositivo se não puder ser fornecida supervisão constante.
• Crianças menores de 3 anos não podem ter acesso ao dispositivo se não puder ser fornecida supervisão constante.
• As crianças não estão autorizadas a usar o dispositivo como brinquedo. Proteja as embalagens das crianças e descarte-as de maneira apropriada.
• Crianças e animais de estimação não podem ter acesso a um dispositivo em funcionamento.
• As crianças não devem realizar a limpeza ou a manutenção do dispositivo sem supervisão.

1.2 Regras gerais de segurança

• O dispositivo destina-se a uso doméstico, em fornos, fogões e outros dispositivos de cozinha similares.
• Antes de realizar qualquer trabalho de manutenção, o dispositivo deve ser desconectado da fonte de alimentação.
• CUIDADO: As peças para as quais o acesso pode ser obtido podem ficar quentes durante o uso com dispositivos de cozimento.
• Use os parafusos de montagem fornecidos com o dispositivo; se não tiverem sido entregues, use os parafusos recomendados nas

instruções de instalação.

• Não use adesivos para fixar o dispositivo.
• A distância mínima entre a superfície das placas vitrocerâmicas em que os utensílios de cozinha estão localizados e a parte inferior do dispositivo deve ser de 65 cm, salvo indicação em contrário nas instruções de instalação. Se uma distância maior tiver sido especificada nas instruções de instalação das placas vitrocerâmicas, isso deve ser levado em consideração.
• A descarga de ar de exaustão deve ser preparada de acordo com as leis locais aplicáveis.
• Na sala onde o dispositivo está instalado, deve-se fornecer uma boa ventilação para evitar o risco de refluxo para a sala de gases indesejados de dispositivos que queimam gás ou outros combustíveis, incluindo fogo aberto.
• Certifique-se de que as aberturas de ventilação não estão bloqueadas e de que o ar observado pelo dispositivo não é fornecido a um tubo utilizado para remover o fumo e vapor de outros dispositivos (sistema de aquecimento central, termossifões, aquecedores de água, etc.).
• Quando o dispositivo é usado com outros dispositivos, o vácuo máximo gerado na sala não deve exceder 0,04 mbar.
• Tenha cuidado para não danificar o cabo de alimentação. Para substituir um cabo de força danificado, entre em contato com meu centro de serviços autorizado ou eletricista.
• Se o dispositivo estiver conectado diretamente a uma fonte de energia, a instalação elétrica deve estar equipada com um seccionador que permita que o dispositivo seja completamente desconectado da fonte de alimentação. A desconexão completa deve atender às condições específicas para sobretensões da categoria III. O dispositivo utilizado para desconexão deve ser conectado por meio de fiação permanente, de acordo com os princípios de fazer conexões com fio.
• Não flameje sob o dispositivo.
• Não use o dispositivo para remover materiais e vapores de substâncias perigosas ou explosivas.
• O dispositivo deve ser limpo regularmente para evitar a deterioração do material da superfície.
• O dispositivo deve ser limpo regularmente com um pano macio.
• Não use limpador a vapor, spray de água, limpadores abrasivos ou

raspadores metálicos afiados para limpar a superfície do dispositivo. Use apenas detergentes neutros.

• Limpe regularmente os filtros de gordura (no mínimo a cada 2 meses) e remova a graxa do dispositivo para evitar riscos de incêndio.
• Use um pano ou escova para limpar o interior do dispositivo.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

ADVERTÊNCIA! Risco de ferimentos, choque elétrico, queimaduras ou danos ao dispositivo.

• A instalação do dispositivo deve ser realizada por uma pessoa qualificada.
• Não instale ou use um dispositivo danificado.
• Siga as instruções de instalação fornecidas com o dispositivo.
• Devido ao grande peso do dispositivo, tenha sempre cuidado ao movê-lo. Use sempre luvas de proteção e calçados completos e resistentes.
• Antes de instalar o dispositivo, remova todas as embalagens, etiquetas e película protetora.
• Não ventile o ar através da abertura da parede, a menos que o orifício tenha sido projetado para essa finalidade.

2.2 Conexão elétrica

ADVERTÊNCIA! Risco de incêndio e choque elétrico.

• A conexão elétrica deve ser feita por um eletricista qualificado.
• Certifique-se de que as especificações na placa de identificação estejam de acordo com as características da fonte de alimentação.
• Se o símbolo (回) não estiver impresso na placa de identificação, o dispositivo deve estar aterrado.
• Utilize sempre uma tomada devidamente instalada e totalmente isolada.
• Não deixe o cabo de alimentação pendurado.
• Não use adaptadores ou cabos de extensão múltiplos.
• Se a tomada de energia estiver solta, não conecte o dispositivo.
• Não desconecte o dispositivo puxando-o pelo cabo de alimentação. Sempre puxe o plugue.
• A proteção contra choque elétrico de partes energizadas e peças isoladas deve ser montada de tal maneira que não possa ser desmontada sem ferramentas.
• Certifique-se de que o dispositivo esteja instalado corretamente. Um cabo de força solto e

incorreto pode causar o superaquecimento dos contatos.

• Conecte o dispositivo somente após a instalação. Certifique-se de que a fonte de energia está disponível após a instalação.

2.3 Uso

ADVERTÊNCIA! Risco de ferimentos, queimaduras e choque elétrico.

• O dispositivo destina-se apenas à cozinha. Não use o dispositivo para fins diferentes dos específicos.
• Não altere a especificação do dispositivo.
• Não opere o dispositivo com as mãos molhadas ou em contato com a água.
• Utilize apenas os acessórios fornecidos com o dispositivo.
• Durante o cozimento e a fritura, gorduras e óleos não devem entrar em contato com chamas ou objetos quentes.
• Não use grelhas elétricas vazias.
• Não use o dispositivo como base
• para armazenar objetos pesados.
• Não use lupas, óculos ou outros dispositivos ópticos similares para olhar diretamente para a fonte de luz do dispositivo.

2.4 Manutenção

• Para reparar o dispositivo, entre em contato com um centro de serviço autorizado.
• Use apenas peças de reposição originais.

2.5 Utilização

ADVERTÊNCIA! Risco de lesão ou sufocação. - Para obter informações sobre o descarte correto do dispositivo, entre em contato com as autoridades locais. - Desconecte o dispositivo da fonte de energia. - Corte o cabo de alimentação perto do corpo do dispositivo e descarte-o.

3. MANUTENÇÃO

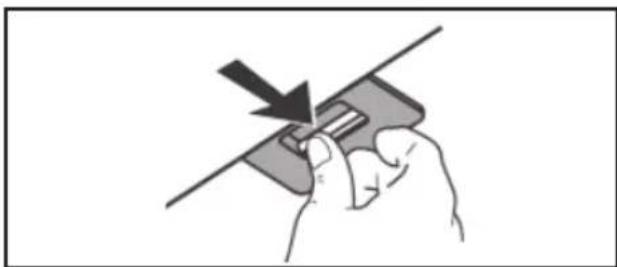

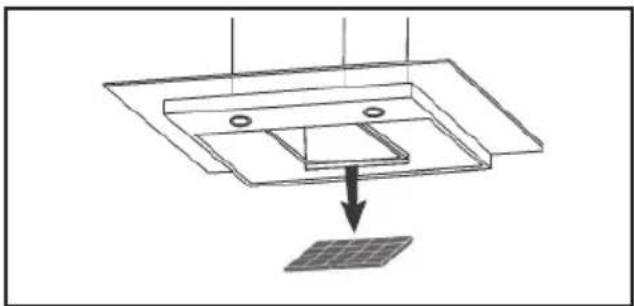

Limpar os filtros antigordura pelo menos a cada 2 meses para evitar riscos de incêndio, em relação à utilização.

Lavar com detergente neutro à mão ou na máquina de lavar louça. Caso a lavagem seja efetuada na máquina de lavar louça, uma eventual perda de cor não compromete de forma alguma o funcionamento dos filtros.

O filtro de carvão não é passível de limpeza nem renovação e deve ser substituído aproximadamente a cada 4 meses de uso ou, no caso de uso particularmente intensivo, com mais frequência.

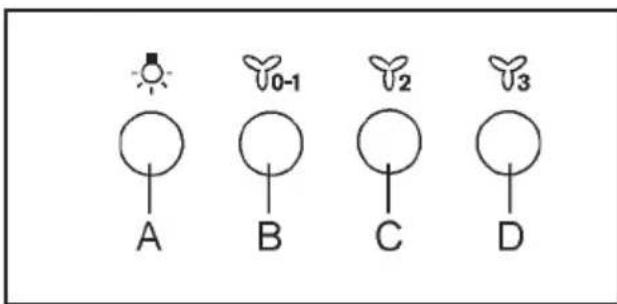

4. COMANDOS

Botão A = interruptor da luz.

Botão B = interruptor ON/OFF do motor em primeira velocidade.

Botão C = interruptor da segunda velocidade.

Botão D = interruptor da terceira velocidade.

5. MÉTODOS DE INSTALAÇÃO

FILTRANTE OU ASPIRANTE?

O exaustor pode ser na versão filtrante ou na versão aspirante. Decidir desde o início o tipo de instalação.

Para uma maior eficiência, aconselhamos a instalação do exaustor na versão aspirante (se possível).

Versão aspirante

O exaustor limpa o ar e expulsa-o para o exterior através de uma conduta de exaustão.

Versão filtrante

O exaustor limpa o ar que volta a entrar limpo no local.

6. ILUMINAÇÃO

No caso de danificação do refletor, para evitar o perigo, o mesmo deve ser substituído pelo fabricante, seu serviço técnico ou uma pessoa bem qualificada.

Os materiais com o símbolo devem ser reciclados.

Para submeter os materiais de embalagem à reciclagem, devem ser colocados em recipientes de resíduos preparados. Resíduos de equipamentos elétricos e eletrônicos devem ser reciclados para ajudar a proteger o meio ambiente e a saúde humana.

Dispositivos com o símbolo não devem ser descartados com o lixo doméstico.

O produto deve ser enviado para uma estação de tratamento de resíduos local ou entrar em contato com as autoridades locais.
