ZHC92352X - Liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Imu-/suodatinkupu
Merkki	Zanussi
Malli	ZHC92352X
Arvioitu leveys	90 cm
Sähkösyöttö	220-240 V, 50 Hz
Moottorin teho	Ei määritelty
Nopeuksien lukumäärä	3
Valaistus	Kyllä, LED-projektori (ammattilaisen vaihdettava)
Rasvasuodattimet	Pestäviä (joka 2. kuukausi, konepesu mahdollinen)
Hiilisuodatin	Vaihto joka 4. kuukausi (ei pestävä)
Vähimmäisetäisyys liedestä	65 cm
Asennustapa	Imu (ulosjohto) tai suodatin (kierto)
Materiaali	Ruostumaton teräs (todennäköisesti)
Melutaso	Ei määritelty
Paino	Ei määritelty
Turvallisuus	Automaattinen sammutus ylikuumenemisen yhteydessä (implisiittinen), lapsilukko
Korjattavuus	Vain alkuperäisosat, valtuutettu huolto
Takuu	Ei määritelty

Usein kysytyt kysymykset - ZHC92352X ZANUSSI

Mitä eroa on imu- ja suodatintilojen välillä?

Imutilassa ilma johdetaan ulos kanavan kautta. Suodatintilassa ilma suodatetaan hiilisuodattimen läpi ja palautetaan huoneeseen. Imutila on tehokkaampi.

Kuinka usein rasvasuodattimet tulisi puhdistaa?

Rasvasuodattimet on puhdistettava vähintään joka 2. kuukausi, käsin neutraalilla pesuaineella tai astianpesukoneessa. Likaisuus voi lisätä tulipalon riskiä.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava joka 4. kuukausi (tai useammin, jos käyttö on runsasta). Sitä ei voi pestä, ja se on välttämätön suodatintilassa.

Voinko asentaa liesituulettimen itse?

Asennuksen on suoritettava pätevä henkilö sähköriskien ja laitteen painon vuoksi. Noudata ehdottomasti asennusohjeita.

Mitä tehdä, jos liesituuletin ei syty?

Tarkista ensin sähkönsyöttö ja sulake. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon diagnosointia ja korjausta varten.

Kuinka valaistus vaihdetaan?

LED-projektorin saa vaihtaa vain valmistaja, sen teknikko tai pätevä henkilö vaaran välttämiseksi. Älä yritä tehdä sitä itse.

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

Vähimmäisetäisyys on 65 cm. Jos keittotaso vaatii suuremman etäisyyden, noudata sen ohjeissa ilmoitettua etäisyyttä.

Voiko liesituuletinta käyttää ilman hiilisuodatinta?

Kyllä, jos se on asennettu imutilaan. Suodatintilassa hiilisuodatin on välttämätön ilman puhdistamiseksi.

Onko liesituuletin äänekäs?

Melutaso riippuu nopeudesta. Käytä alinta nopeutta hiljaiseen toimintaan. 3 nopeutta mahdollistavat ilmavirran säätämisen.

Mistä löydän varaosia?

Käytä vain alkuperäisosia, jotka valmistaja tai valtuutettu huoltokeskus toimittaa. Älä käytä vaatimusten vastaisia osia.

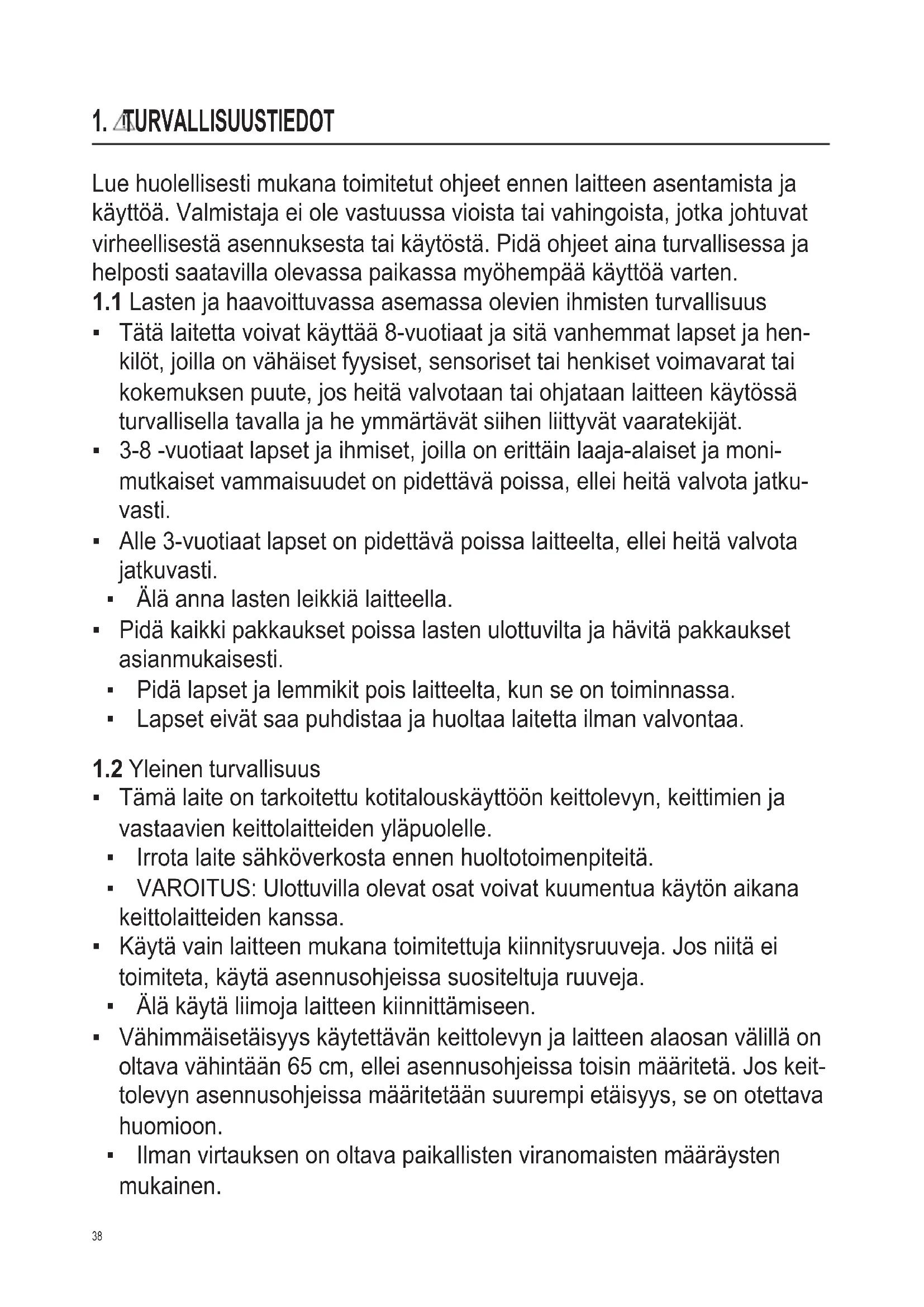

KÄYTTÖOHJE ZHC92352X ZANUSSI

Lue huolellisesti mukana toimitetut ohjeet ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa vioista tai vahingoista, jotka johtuvat virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina turvallisessa ja helposti saatavilla olevassa paikassa myöhempää käyttöä varten.

1.1 Lasten ja haavoittuvassa asemassa olevien ihmisten turvallisuus - Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset ja henkilöt, joilla on vähäiset fyysiset, sensoriset tai henkiset voimavarat tai kokemuksen puute, jos heitä valvotaan tai ohjataan laitteen käytössä turvallisella tavalla ja he ymmärtävät siihen liittyvät vaaratekijät. 3-8 -vuotiaat lapset ja ihmiset, joilla on erittäin laaja-alaiset ja monimutkaiset vammaisuudet on pidettävä poissa, ellei heitä valvota jatkuvasti. - Alle 3-vuotiaat lapset on pidettävä poissa laitteelta, ellei heitä valvota jatkuvasti. - Älä anna lasten leikkiä laitteella. - Pidä kaikki pakkaukset poissa lasten ulottuvilta ja hävitä pakkaukset asianmukaisesti. - Pidä lapset ja lemmikit poissa laitteelta, kun se on toiminnassa. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu kotitalouskäyttöön keittolevyn, keittimien ja vastaavien keittolaitteiden yläpuolelle.
• Irrota laite sähköverkosta ennen huoltotoimenpiteitä. VAROITUS: Ulottuvilla olevat osat voivat kuumentua käytön aikana keittolaitteiden kanssa.
• Käytä vain laitteen mukana toimitettuja kiinnitysruuveja. Jos niitä ei toimiteta, käytä asennusohjeissa suositeltuja ruuveja.
• Älä käytä liimoja laitteen kiinnittämiseen. Vähimmäisetäisyys käytettävän keittolevyn ja laitteen alaosan välillä on oltava vähintään 65 cm, ellei asennusohjeissa toisin määritetä. Jos keittolevyn asennusohjeissa määritetään suurempi etäisyys, se on otettava huomioon.
• Ilman virtauksen on oltava paikallisten viranomaisten määräysten mukainen.
• Huolehdi hyvästä ilmanvaihdosta huoneessasi, johon laite on asennettu, jotta ei-toivotut kaasut kaasua tai polttoainetta polttavista laitteista ja avoimista tulista eivät pääse takaisin huoneeseen.
• Varmista, että ilmanvaihtoaukot eivät ole tukkeutuneet eikä laitteen keräämää ilmaa siirretä muiden laitteiden hormiin ja höyryn poistoon käytettyyn kanavaan (keskuslämmitysjärjestelmät, termosifonit, vesilämmittimet, jne.). Kun laite toimii muiden laitteiden kanssa, huoneen enimmäistyhjiö ei saa ylittää 0.04 mbaria.
• Varmista, ettei sähköjohtoa vahingoiteta. Ota yhteys valtuutettuun huoltoliikkeeseen tai sähköasentajaan vahingoittuneen sähkökaapelin vaihtamiseksi.
• Jos laite on kytketty suoraan virtalähteeseen, sähköasennuksessa on oltava eristyslaite, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikissa navoissa. Täydellisen katkaisun on täytettävä ylijänniteluokassa III asetetut ehdot. Katkaisusta vastuussa olevat kiinnitysvälineet on liitettävä kiinteään johdotukseen johdotussääntöjen mukaisesti.
• Älä liekitä laitteen alla.
• Älä käytä vaarallisten tai räjähtävien aineiden ja höyryjen poistamiseen.
• Puhdista laite säännöllisesti pinnan materiaalin heikkenemisen estämiseksi.
• Puhdista laite säännöllisesti pehmeällä kankaalla.
• Älä käytä höyrypuhdistinta, vesisuihketta, hankaavia puhdistusaineita tai teräviä metalliraaputtimia laitteen pinnan puhdistamiseen. Käytä vain neutraaleja pesuaineita.
• Puhdista rasvansuodattimet säännöllisesti (vähintään joka toinen kuukausi) ja poista rasvankerrostumat laitteesta tulipalon välttämiseksi. Käytä kangasta tai harjaa laitteen sisäosien puhdistamiseen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS! Loukkaantumisvaara, sähköisku, tulipalo tai laitteen vaurioituminen.

• Tämän laitteen saa asentaa vain tarkoitukseen pätevä henkilö.
• Älä asenna tai käytä vaurioitunutta laitetta. Noudata laitteen mukana toimitettuja asennusohjeita.
• Ole varovainen, kun siirrät laitetta, koska se on

raskas. Käytä aina suojakäsineitä ja suljettuja jalkineita.

• Poista kaikki pakkaukset, merkinnät ja suojakalvo ennen laitteen asennusta
• Älä asenna poistoilmaa seinän onteloon, ellei onteloa ole suunniteltu tähän tarkoitukseen.

2.2 Tarkista sähköliitännät

VAROITUS! Tulipalon ja sähköiskun vaara. Valtuutetun sähköasentajan tulee tehdä kaikki sähköliitännät. - Varmista, että arvokilvessä olevat parametrit

ovat yhteensopivia verkkovirran sähkönsyötön kanssa.

• Jos merkkiä (回) ei ole painettu arvokilpeen, laite on maadoitettava.
• Käytä aina oikein asennettua sähköiskulta suojaavaa pistorasiaa.
• Älä anna sähkökaapelin sotkeutua.
• Älä käytä monikytkentäisiä sovittimia ja jatkojohtoja.
• Jos verkkovirtapistorasia on löysällä, älä kytke verkkovirtapistoketta.
• Älä vedä sähkökaapelista irrottaaksesi laitteen. Vedä aina verkkopistokkeesta.
• Jännitteisten ja eristettyjen osien sähköiskusuojaus on kiinnitettävä siten, ettei sitä voida irrottaa ilman työkaluja.
• Varmista, että laite on asennettu oikein. Löysä ja väärä sähkökaapeli voi tehdä liittimestä liian kuuman.
• Kytke laite asennuksen lopussa. Varmista, että asennuksen jälkeen päästään sähköverkkoon.

2.3 Käyttö

VAROITUS! Loukkaantumisen, palovammojen ja sähköiskun vaara.

Tämä laite on tarkoitettu vain keittotarkoituksiin. Älä käytä laitetta muuhun tarkoitukseen. - Älä muuta laitteen määritystä. - Älä käytä laitetta märin käsin tai kun se on kosketuksessa veden kanssa. - Käytä vain laitteen mukana toimitettuja lisävarusteita. - Pidä liekit ja kuumat esineet poissa rasvoista ja öljystä keittämisen ja paistamisen aikana. - Älä käytä kannettomia sähköraastimia. - Älä käytä laitetta varastointipintana. - Älä käytä suurennuslasia, kiikareita tai vastaavia optisia laitteita katsoaksesi suoraan laitteen valaistukseen.

2.4 Huolto

• Ota laitteen korjaamiseksi yhteyttä valtuutettuun huoltoliikkeeseen. Käytä vain alkuperäisiä varaosia.

2.5 Hävittäminen

VAROITUS! Loukkaantumis- tai tukehtumisvaara.

• Ota yhteyttä kunnan viranomaisiin saadaksesi tietoa laitteen oikeasta hävittämisestä.
• Irrota laite verkkovirrasta.
• Katkaise sähkökaapeli laitteen läheltä ja hävitä se.

3. HUOLTO

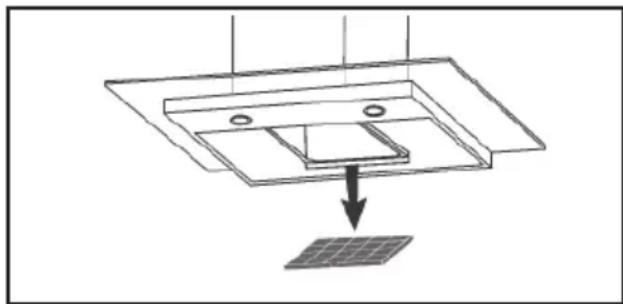

Rasvasuodattimien puhdistus. Puhdista vähintään kahden kuukauden välein tulipalovaaran ehkäisemiseksi, suhteessa käyttöön.

Puhdista käsin tai astianpesukoneessa miedolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikä ei mitenkään vaikuta sen toimintaan.

Aktivoitu puuhiilisuodatin ei sovellu puhdistettavaksi eikä sitä voida uudistaa, ja se pitää vaihtaa noin joka 4. käyttökuukausi tai useammin, jos käyttö on erityisen intensiivistä.

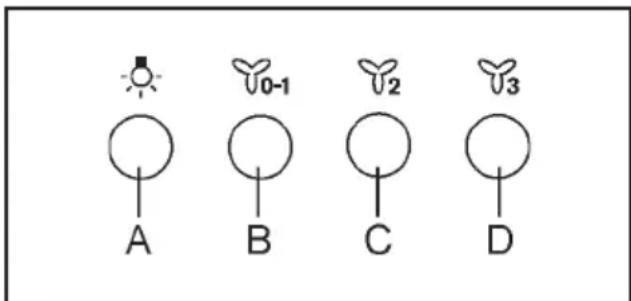

4. OHJAIMET

Painike A: valokytkin.

Painike B: nopeus 1; moottorin virtakytkin.

Painike C: nopeus 2. Painike

D: nopeus 3.

5. ASENNUSMENETELMÄT

SUODATIN- VAI IMUVERSIO?

Liesituuletin on saatavilla sekä suodatin- että imuversiona. Päätä heti alussa, kumman version haluat asentaa.

Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio

Liesituuletin puhdistaa ilman ja ohjaa sen poistokanavaan.

Suodatinversio

Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

6. VALAISTUS

Jos valonheitin on vaurioitunut, sen voi vaihtaa ainoastaan valmistaja, hänen huoltomiehensä tai henkilö, jolla on vastaavat pätevyydet, vaaran välttämiseksi.

7. YMPÄRISTÖKYSYMYKSET

Kierrätä materiaalit symbolilla

Laita pakkaukset asianmukaisiin astioihin

niiden kierrättämiseksi. Auta suojaamaan ympäristöä

ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkalaitteiden jätteitä.

Älä hävitä merkinnällä varustettuja laitteita

kotitalousjätteiden

kanssa. Palauta tuote paikalliseen kierrätyslaitokseen tai ota yhteyttä kunnan toimistoon.

1.1 Lasten ja puetettavien henkilöiden turvallisuus

VAROITUS! Tulipalon ja sähköiskun vaara.

VAROITUS! Loukkaantumisen tai kuoleman vaara.

Aseta D: kolmannen nopeuden kytkin.

5. ASENNUSTAVAT

SUODATTIMEN TAI SÄHKÖVIRRAN KYTKENTÄVERSIO?

Liesituuletin puhdistaa ilman ja palauttaa puhtaan ilman takaisin huoneeseen.

6. VALAISTUS
