ZHC92352X - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora / filtrante
Marca	Zanussi
Modelo	ZHC92352X
Ancho aproximado	90 cm
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor	No especificada
Número de velocidades	3
Iluminación	Sí, proyector LED (reemplazo por profesional)
Filtros de grasa	Lavables (cada 2 meses, posible lavavajillas)
Filtro de carbón	Reemplazo cada 4 meses (no lavable)
Distancia mínima de la placa	65 cm
Modo de instalación	Extractora (evacuación exterior) o filtrante (reciclaje)
Material	Inoxidable (probable)
Nivel de sonido	No especificado
Peso	No especificado
Seguridad	Apagado automático en caso de sobrecalentamiento (implícito), seguridad niños
Reparabilidad	Solo piezas originales, servicio autorizado
Garantía	No especificada

Preguntas frecuentes - ZHC92352X ZANUSSI

¿Cuál es la diferencia entre el modo extractor y filtrante?

En modo extractor, el aire se evacúa al exterior mediante un conducto. En modo filtrante, el aire se filtra a través de un filtro de carbón y luego se expulsa a la habitación. El modo extractor es más eficaz.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses como mínimo, a mano con un detergente neutro o en el lavavajillas. La suciedad puede aumentar el riesgo de incendio.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses (o más a menudo si se usa intensivamente). No se limpia y es indispensable en modo filtrante.

¿Puedo instalar la campana yo mismo?

La instalación debe ser realizada por una persona calificada debido a los riesgos eléctricos y al peso del aparato. Siga imperativamente el manual de instalación.

¿Qué hacer si la campana no se enciende?

Verifique primero la alimentación eléctrica y el fusible. Si el problema persiste, contacte a un servicio autorizado para diagnosticar y reparar.

¿Cómo reemplazar la iluminación?

El proyector LED solo puede ser reemplazado por el fabricante, su técnico o una persona calificada para evitar cualquier peligro. No intente hacerlo usted mismo.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm. Si su placa de cocción requiere una distancia mayor, respete la indicada en su manual.

¿Puedo usar la campana sin filtro de carbón?

Sí, si está instalada en modo extractor. En modo filtrante, el filtro de carbón es indispensable para purificar el aire.

¿La campana hace ruido?

El nivel de sonido depende de la velocidad. Use la velocidad más baja para un funcionamiento silencioso. Las 3 velocidades permiten adaptar el caudal de aire.

¿Dónde encontrar piezas de repuesto?

Use únicamente piezas originales suministradas por el fabricante o un centro de servicio autorizado. No use piezas no conformes.

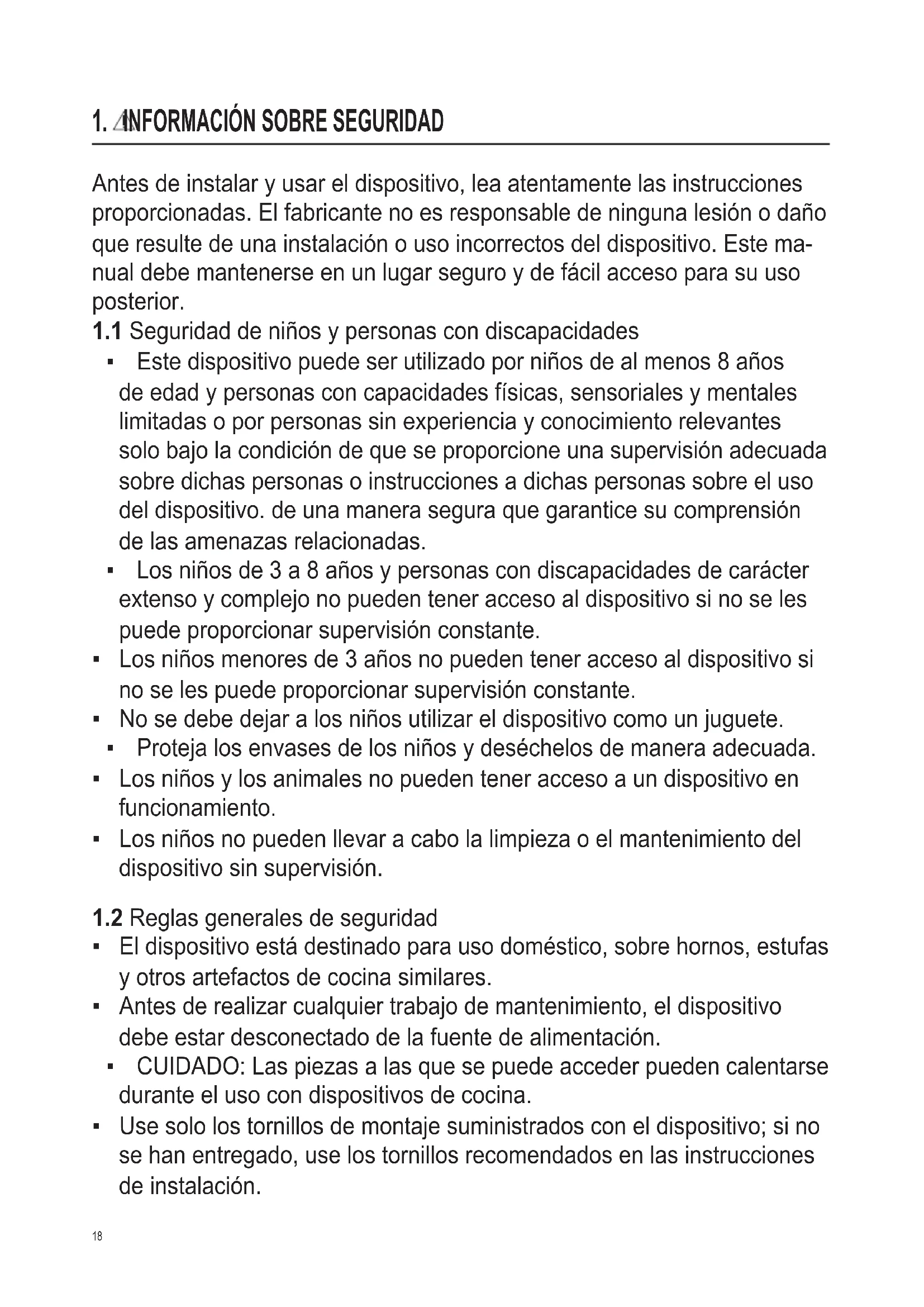

MANUAL DE USUARIO ZHC92352X ZANUSSI

Antes de instalar y usar el dispositivo, lea atentamente las instrucciones proporcionadas. El fabricante no es responsable de ninguna lesión o daño que resulte de una instalación o uso incorrectos del dispositivo. Este manual debe mantenerse en un lugar seguro y de fácil acceso para su uso posterior.

1.1 Seguridad de niños y personas con discapacidades

• Este dispositivo puede ser utilizado por niños de al menos 8 años de edad y personas con capacidades físicas, sensoriales y mentales limitadas o por personas sin experiencia y conocimiento relevantes solo bajo la condición de que se proporcione una supervisión adecuada sobre dichas personas o instrucciones a dichas personas sobre el uso del dispositivo de una forma segura que garantice su comprensión de las amenazas relacionadas.
• Los niños de 3 a 8 años y personas con discapacidades de carácter extenso y complejo no pueden tener acceso al dispositivo si no se les puede proporcionar supervisión constante.
• Los niños menores de 3 años no pueden tener acceso al dispositivo si no se les puede proporcionar supervisión constante.
• No se debe dejar a los niños utilizar el dispositivo como un juguete. Proteja los envases de los niños y deséchelos de manera adecuada.
• Los niños y los animales no pueden tener acceso a un dispositivo en funcionamiento.
• Los niños no pueden llevar a cabo la limpieza o el mantenimiento del dispositivo sin supervisión.

1.2 Reglas generales de seguridad

• El dispositivo está destinado para uso doméstico, sobre hornos, estufas y otros artefactos de comida similares.
• Antes de realizar cualquier trabajo de mantenimiento, el dispositivo debe estar desconectado de la fuente de alimentación.
• CUIDADO: Las piezas a las que se pueda acceder pueden calentarse durante el uso con dispositivos de comida.
• Use solo los tornillos de montaje suministrados con el dispositivo; si no se han entregado, use los tornillos recomendados en las instrucciones de instalación.
• No use adhesivos para reparar el dispositivo.
• La distancia mínima entre la superficie de las placas vitrocerámicas donde se encuentran los utensilios de cocina y la parte inferior del aparato debe ser de 65 cm, a menos que se especifique lo contrario en las instrucciones de instalación. Si se ha indicado una distancia mayor en las instrucciones de instalación de las placas vitrocerámicas, esta debe tenerse en cuenta.
• La descarga de aire de escape debe prepararse de acuerdo con las leyes locales aplicables.
• En la habitación donde está instalado el dispositivo, se debe proporcionar una buena ventilación para evitar el riesgo de flujo de gases no deseados hacia los aparatos que queman gas u otros combustibles, incluido el fuego abierto.
• Asegúrese de que las aberturas de ventilación no estén bloqueadas y de que el aire que ingresa al aparato no se suministre a una tubería realizada para eliminar el humo y el vapor de otros dispositivos (sistema de calefacción central, termosifones, calentadores de agua, etc.).
• Cuando el dispositivo se usa con otros dispositivos, el vacío máximo generado en la habitación no debe exceder 0.04 mbar.
• Tenga cuidado de no dañar el cable de alimentación. Para reemplazar un cable de alimentación dañado, contacte con nuestro centro de servicios autorizado o un electricista.
• Si el dispositivo está conectado directamente a una fuente de alimentación, la instalación eléctrica debe estar equipada con un desconectador que permita que el dispositivo se desconecte por completo de la fuente de alimentación. La desconexión completa debe cumplir con las condiciones especificadas para sobretensiones de categoría III. El dispositivo utilizado para la desconexión debe conectarse mediante un cableado permanente, de acuerdo con los principios de las conexiones por cable.
• No flambeé debajo del dispositivo.
• No use el dispositivo para eliminar materiales y vapores de sustancias peligrosas o explosivas.
• El dispositivo debe limpiarse regularmente para evitar el deterioro del material de la superficie.
• El dispositivo debe limpiarse regularmente con un paño suave.
• No utilice el limpiador de vapor, el rociador de agua, limpiadores abrasivos

ni raspadores metálicos afilados para limpiar la superficie del dispositivo. Use solo detergentes neutros.

• Limpie los filtros de grasa regularmente (mínimo cada 2 meses) y elimine la grasa del dispositivo para reducir riesgos de incendio.
• Use un paño o cepillo para limpiar el interior del dispositivo.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

¡ADVERTENCIA! Riesgo de lesiones, descargas eléctricas, quemaduras o daños en el dispositivo.

• La instalación del dispositivo solo debe ser realizada por una persona calificada.
• No instale ni use un dispositivo dañado.
• Siga las instrucciones de instalación provistas con el dispositivo.
• Debido al gran peso del dispositivo, siempre tenga cuidado al moverlo. Siempre use guantes de protección y calzado completo para trabajos pesados.
• Antes de instalar el dispositivo, retire todo el embalaje, las etiquetas y la película protectora.
• No ventile el aire a través de la abertura de la pared a menos que el orificio esté diseñado para este propósito.

¡ADVERTENCIA! Riesgo de incendio y descarga eléctrica.

• La conexión eléctrica debe hacerla un electricista calificado.
• Asegúrese de que las especificaciones en la placa de identificación sean consistentes con las características de la fuente de alimentación.
• Si el símbolo (回) no está impreso en la placa de identificación, el aparato debe estar conectado a tierra.
• Utilice siempre un enchufe debidamente instalado y completamente aislado.
• No dejes el cable de alimentación colgando.
• No uses adaptadores múltiples ni cables de extensión.
• Si la toma de corriente está suelta, no conectes el dispositivo.
• No desconectes el dispositivo tirando del cable de alimentación. Siempre tira del enchufe.
• La protección contra descargas eléctricas de las partes activas y las partes aisladas debe montarse de forma que no se pueda desmontar sin herramientas.
• Asegúrate de que el dispositivo está instalado correctamente. Un cable de alimentación flojo o incorrecto puede hacer que los contactos se sobrecalienten.
• Conecta el dispositivo solo antes de la instalación. Asegúrate de que la fuente de alimentación está disponible antes de la instalación.

2.3 Uso

¡ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

• El dispositivo está diseñado solo para cocinar. No use el dispositivo para otros fines que no sean los especificados. No cambie las especificaciones del dispositivo.
• No opere el dispositivo con las manos mojadas o cuando esté en contacto con el agua.
• Utilice únicamente los accesorios suministrados con el dispositivo.
• Durante la cocción y la fritura, las grasas y los aceites no deben estar en contacto con llamas u objetos calientes.
• No use redes electrolíticas desnudas.
• No use el dispositivo como base para almacenar otros artículos.
• No use lupas, anteojos u otros dispositivos ópticos similares para mirar directamente a la fuente de luz del dispositivo.

2.4 Mantenimiento

• Para reparar el dispositivo, comuníquese con un centro de servicio autorizado.
• Utilice únicamente piezas de repuesto originales.

2.5 Eliminación

• ADVERTENCIA: Riesgo de lesiones o estrangulamiento.
• Para obtener información sobre la eliminación correcta del dispositivo, póngase en contacto con las autoridades locales.
• Desconecte el dispositivo de la fuente de alimentación.
• Corte el cable de alimentación cerca del cuerpo del dispositivo y deséchelo.

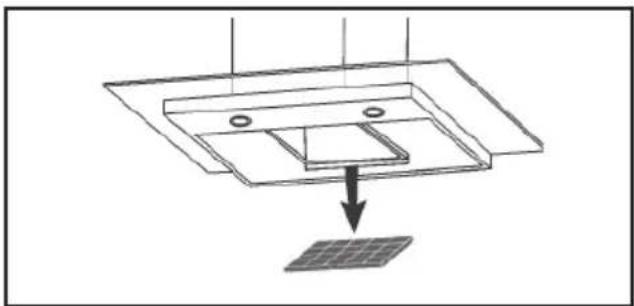

3. MANTENIMIENTO

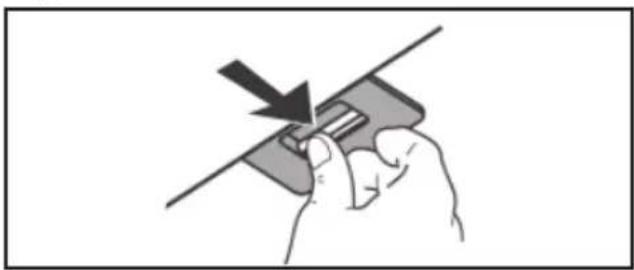

Limpie los filtros antigrasa por lo menos cada 2 meses para evitar los riesgos de incendio, en relación con su uso.

Lave con detergente neutro a mano o en un lavavajillas. En caso de lavado en lavavajillas, la eventual decoloración de los filtros no afectará de ningún modo su funcionamiento.

El filtro activo de carbón no se puede limpiar ni renovar y tiene que ser reemplazado aproximadamente cada 4 días de uso o con más frecuencia si se lo usa de una forma muy intensa.

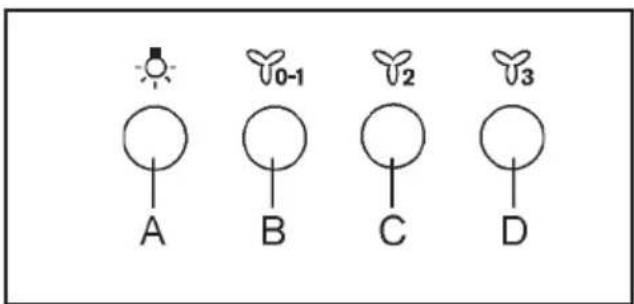

4. MANDOS

Botón A = interruptor encendido luz.

Botón B = interruptor encendido ON/OFF motor en la velocidad.

Botón C = interruptor II velocidad. Botón

D = interruptor III velocidad.

5. MÉTODOS DE INSTALACIÓN

¿FILTRANTE O ASPIRADORA?

La campana puede instalarse en versión aspiradora o filtrante. Decida desde el principio el tipo de instalación. Para mejorar las prestaciones, aconsejamos instalar la campana en la versión aspiradora (si es posible).

Versión aspiradora

La campana depura el aire y lo expulsa hacia fuera a través de un conductor de extracción.

Versión filtrante

La campana depura el aire y vuelve a introducir el aire limpio en la habitación.

6. ILUMINACIÓN

Si el faro está dañado, solo puede ser reemplazado por el fabricante, su servicio técnico o por una persona con cualificaciones similares, para evitar peligros.

7. CUIDADO DEL MEDIO AMBIENTE

Los materiales que llevan el símbolo deben ser reciclados.

Para someter los materiales de embalaje al reciclaje, deben colocarse en contenedores de residuos preparados. Los desechos de equipos eléctricos y electrónicos deben reciclarse para poder proteger el medio ambiente y la salud humana.

Los dispositivos con el símbolo no se deben tirar con la basura

doméstica. El producto debe enviarse a una planta de tratamiento de residuos local o debe ponerse en contacto con las autoridades locales.
