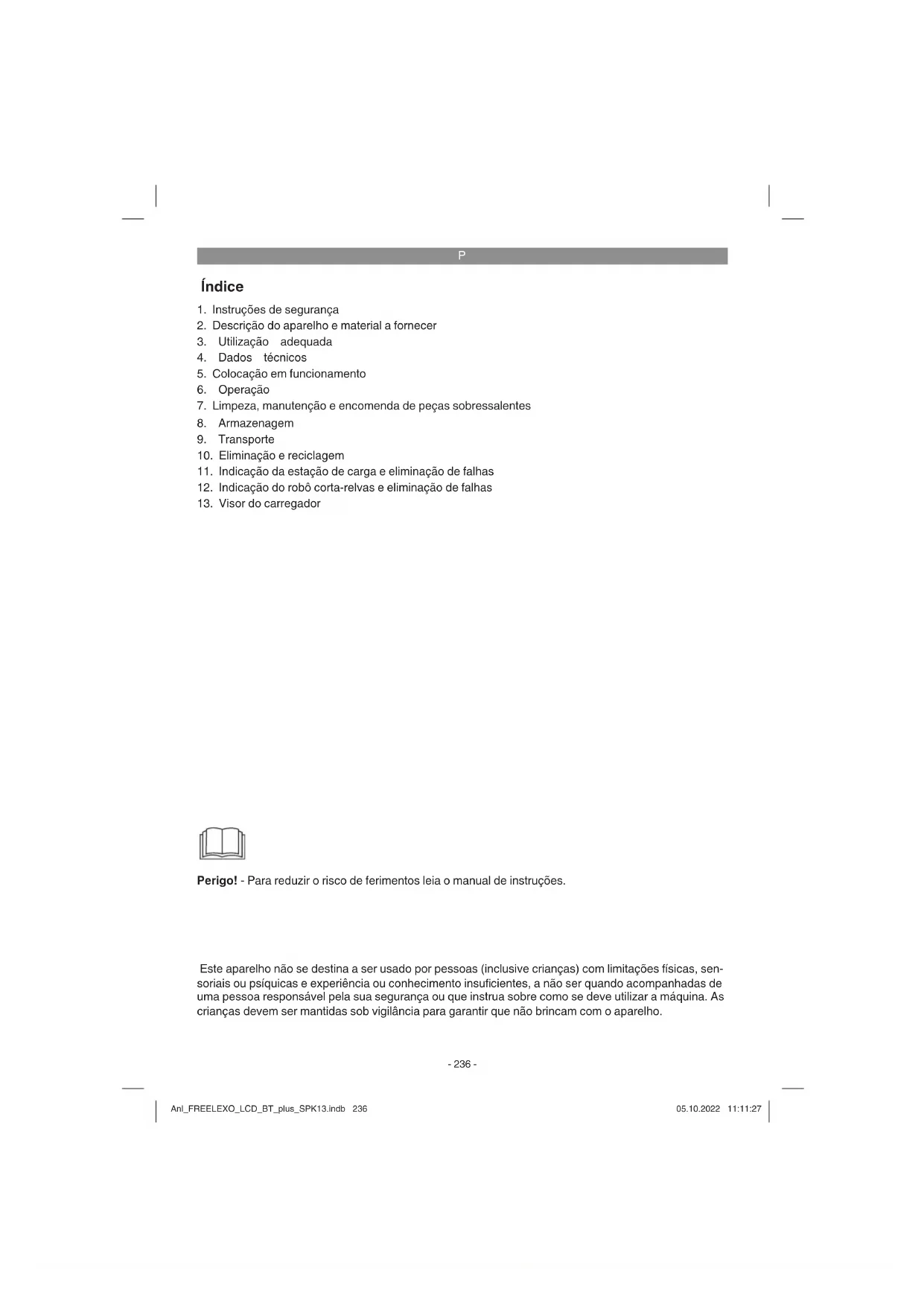

MANUAL DE UTILIZADOR FREELEXO 500 LCD BT+ EINHELL

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

5. Colocação em funcionamento

7. Limpeza, manutenção e encomenda de peças sobressalentes

10. Eliminação e reciclagem

11. Indicação da estação de carga e eliminação de falhas

12. Indicação do robô corta-relvas e eliminação de falhas

13. Visor do carregador

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções. Este aparelho não se destina a ser usado por pessoas (inclusive crianças) com limitações físicas, sen- soriais ou psíquicas e experiência ou conhecimento insufi cientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que instrua sobre como se deve utilizar a máquina. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 236Anl_FREELEXO_LCD_BT_plus_SPK13.indb 236 05.10.2022 11:11:2705.10.2022 11:11:27P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Aviso! Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou feri- mentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde. Explicação dos símbolos utilizados (ver fi gura 14) A. AVISO - Ler o manual de instruções antes do funcionamento da máquina! B. AVISO - Manter uma distância de seguran- ça adequada durante o funcionamento da máquina! C. AVISO - Acionar o dispositivo de bloqueio antes de efetuar trabalhos na máquina ou levantar a mesma! ATENÇÃO - Não tocar nas lâminas rotativas D. AVISO - Não usar a máquina para se deslo- car em cima dela! ATENÇÃO - Não tocar nas lâminas rotativas E. Classe de proteção II (isolamento duplo) F. Armazenar as baterias apenas em espaços secos com uma temperatura ambiente de +10 °C - +40 °C. Armazenar as baterias sempre carregadas (com, no mín., 40% de carga). G. Classe de proteção III H. Fusível lento 2 A

I. Para utilização apenas em espaços secos.

J. AVISO: Para carregar a bateria, utilizar apenas o alimentador amovível NT24/1 / PS24/1 que foi fornecido com este aparelho. Atenção! Durante uma trovoada, puxe a fi cha de alimen- tação e desligue o fi o de delimitação da estação de carga.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1/2)

3. Tecla STOP / botão de destravamento da

9. Tampa do compartimento da bateria

11. Disco de lâminas

14. Gancho de fi xação

15. Parafuso de fi xação

16. Conector de cabos

17. Lâminas de substituição

18. Fio de delimitação

19. Estação de carga

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia! Material a fornecer, material de montagem e acessórios (parcialmente não incluídos no material a fornecer): Consulte o material a fornecer no respetivo folhe- to informativo fornecido.

Parafuso de fixação (4 unidades)

Lâminas de substituição

Manual de instruções original

Instruções de segurança Meios auxiliares necessários (não incluídos no material a fornecer)

Alicate para isolamento

3. Utilização adequada

O robô corta-relvas é adequado para a utilização privada a nível doméstico e na jardinagem en- quanto hobby, destinando-se exclusivamente ao corte de superfícies relvadas. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Tensão ........................................................ 18 V Rotações do motor .............................3500 r.p.m. Grau de proteção .........................................IPX4 Classe de proteção ...........................................III Peso ...........................................................8,0 kg Largura de corte .........................................18 cm Quantidade de lâminas .................................... 3 Máx. inclinação .......................................... 35 % Nível de potência acústica L

............ 57 dB (A) Incerteza K ......................................... 2,3 dB (A) Ajuste da altura de corte ..... 20-60 mm; contínuo Comprimento permitido do fi o de delimitação .........................máx. 250 m Antena de sistema de loop indutivo Faixa de frequência de operação ..... 0-148,5 KHz Potência de transmissão máxima ..67,05 dBuA/m Ligação Bluetooth Faixa de frequência de operação .................................................2400-2483,5 MHz Potência de transmissão máxima .........-2,2 dBm Alimentador Tensão de entrada: ......... 100- 240 V ~ 50 /60 Hz Tensão de saída: .................................... 24 V CC Corrente de saída: ......................................1,5 A Classe de proteção: .....................................II /

Os valores de ruído foram medidos de acordo com as normas EN ISO 3744:1995 e ISO 11094:

Aviso! Durante o funcionamento, este aparelho produz um campo eletromagnético. Em de- terminadas circunstâncias, este campo pode afetar implantes médicos ativos ou passivos. Para reduzir o perigo de ferimentos graves ou mortais, recomendamos que as pessoas com implantes médicos consultem os seus Anl_FREELEXO_LCD_BT_plus_SPK13.indb 238Anl_FREELEXO_LCD_BT_plus_SPK13.indb 238 05.10.2022 11:11:2705.10.2022 11:11:27P

5. Colocação em funcionamento

Leia o manual de instruções completo antes de iniciar a instalação do robô corta-relvas. A qualidade da instalação infl uencia o desem- penho posterior do robô corta-relvas.

5.1 Princípio de funcionamento

O robô corta-relvas escolhe a sua direção ale- atoriamente. O robô corta-relvas corta a relva do jardim inteiramente, processando todas as áreas dentro da superfície circunscrita pelo fi o de delimitação (18). Assim que detetar um fi o de delimitação (18) corretamente instalado, o robô corta-relvas vira e desloca-se noutra direção dentro da área. Todas as áreas, que você deseja proteger dentro da superfície – p. ex. lagos de jardim, árvores, móveis ou canteiros de fl ores – devem ser também circunscritas com o fi o de delimitação (18). O fi o de delimitação (18) tem de formar um círculo fechado. Se encontrar um obstáculo dentro da área de corte, o robô corta- relvas recua e continua a cortar a relva noutra direção (fi gura 3).

O robô corta-relvas vem equipado com vários sensores de segurança.

Sensor de elevação: Se o robô corta-relvas for levantado do chão por trás a mais de 30° ou uma roda dianteira (12) deixar de estar em contacto com o chão, o robô corta-relvas e a rotação das lâminas (10) param imediatamente.

Sensor de inclinação: Se o robô corta-relvas se inclinar fortemente numa direção, este e a rotação das lâminas (10) param imediatamente.

Sensor de obstáculos: O robô corta-relvas deteta obstáculos no seu caminho. Quando o robô corta-relvas colide com um obstáculo, este e a rotação das lâmi- nas param imediatamente e ele afasta-se do obstáculo, recuando.

Sensor de chuva: O robô corta-relvas está equipado com um sensor de chuva (5) para evitar o trabalho à chuva. Quando for detetada chuva, o robô corta-relvas regressa à estação de carga (19) onde é carregado por completo. Depois de o sensor de chuva (5) voltar a estar seco, o robô corta-relvas permanece na estação de carga (19) por mais duas horas. Só então é que retomará o trabalho, desde que ainda esteja num período ativo. Se o sensor de chuva (5) estiver ativado (recomendado para proteger a relva), é visível uma nuvem clara no visor (50). Se o sensor tiver atuado, apa- rece uma nuvem escura com gotas de chuva. Não curto-circuite os dois sensores de metal com metal ou outro material condutor. Isto compromete o bom funcionamento do robô corta-relvas.

Efetue um esboço da sua relva. Desenhe tam- bém os obstáculos e crie um plano sobre como deseja protegê-los. Deste modo será mais fácil encontrar uma boa posição para a estação de carga (19) e dispor o fi o de delimitação (18) à vol- ta de arbustos, canteiros de fl ores, etc. (fi gura 4). Se a altura da relva for superior a 60 mm, ela tem de ser cortada para não sobrecarregar o robô corta-relvas nem afetar a efi ciência operacional. Utilize para tal um corta-relvas convencional ou um roçador. Remova da relva todos os objetos soltos que possam ser danifi cados pelo robô corta-relvas ou danifi car o mesmo. Tenha as seguintes ferramentas à mão: martelo, alicate, alicate para isolamento e nível de bolha de ar (opcional). Montagem da bateria Para o funcionamento do robô corta-relvas é necessária uma bateria (A) da série Power-X- Change. Atenção: a bateria (A) pode não fazer parte do material a fornecer do seu robô corta- relvas, dependendo da variante do modelo. Abra a tampa do compartimento da bateria (9). Prima a tecla de engate da bateria (A) e desloque a bateria (A) para o encaixe da bateria previsto para o efeito. Feche a tampa do compartimento da bateria (9) e certifi que-se de que engata corre- tamente (fi gura 10). Para retirar a bateria (A) abra a respetiva tampa do compartimento (9). Prima a tecla de engate da bateria (A) e puxe a bateria (A) para fora.

5.4 Estação de carga

5.4.1 Local da estação de carga

Determine primeiro o melhor local para a estação de carga (19). É necessária uma tomada externa que forneça corrente elétrica permanente para que o robô corta-relvas funcione sempre. A es- Anl_FREELEXO_LCD_BT_plus_SPK13.indb 239Anl_FREELEXO_LCD_BT_plus_SPK13.indb 239 05.10.2022 11:11:2805.10.2022 11:11:28P

tação de carga (19) tem de ser posicionada numa superfície plana à altura do céspede. Certifi que- se de que a área está plana e seca. Escolha um lugar à sombra, uma vez que a bateria é carre- gada da melhor forma em ambiente fresco. Além disso, certifi que-se de que o fi o de delimitação é disposto a direito pelo menos 2 m antes da estação de carga (19) (fi gura 5a). As curvas dire- tamente antes da estação de carga (19) podem difi cultar o acoplamento para carregar.

5.4.2 Localização da estação de carga

Quando a bateria estiver quase vazia, o robô corta-relvas regressa à estação de carga (19), seguindo o fi o de delimitação (18) até à estação de carga (19) no sentido contrário ao dos pon- teiros do relógio. Por isso, assegure-se de que posiciona a estação de carga (19) corretamente alinhada. (Figura 5b)

5.4.3 Ligação da estação de carga ao alimen-

1. Antes de ligar a estação de carga (19) à ali-

mentação de corrente, certifi que-se de que a tensão de rede é de 100-240 V com 50/60 Hz.

2. Ligue o alimentador (13) diretamente à to-

mada. Não use o cabo para qualquer outra aplicação.

3. Não utilize um alimentador danifi cado (13).

Em caso de danos nos cabos ou no alimenta- dor (13), contacte imediatamente um técnico autorizado para efeitos de substituição.

4. Não carregue o robô corta-relvas em ambien-

te húmido. Não carregue o robô corta-relvas a temperaturas acima de 40 °C ou abaixo de 5 °C.

5. Mantenha o robô corta-relvas e o alimentador

(13) afastados de água, fontes de calor e quí- micos. Mantenha o cabo do alimentador (13) afastado de arestas vivas para evitar danos.

6. Ligue o alimentador (13) à estação de carga

(19). (Figura 5c) Para carregar a bateria do robô corta-relvas logo durante a instalação, ligue-o primeiro através do interruptor principal (7) e coloque-o na estação de carga (19).

5.4.4 Informações sobre o carregamento

O robô corta-relvas regressa à estação de carga (19) numa das seguintes situações:

Você envia o robô corta-relvas de volta manu- almente.

O nível de carga da bateria diminui abaixo de 30%.

Terminou o tempo de trabalho diário.

O sensor de chuva atuou.

O robô corta-relvas está sobreaquecido.

O modo „Cortar a relva nos rebordos“ ou „Spotmowing“ foi iniciado fora da janela de trabalho ajustada e terminado pelo robô corta-relvas. Neste caso, o robô corta-relvas desloca-se au- tomaticamente até à estação de carga (19) ao longo do fi o de delimitação (18). Quando regressa à estação de carga (19), o robô corta-relvas procura o fi o de delimitação (18) e desloca-se ao longo do mesmo (18) no sentido inverso ao dos ponteiros do relógio. Durante o carregamento da bateria, o visor LED (21) acende a vermelho na estação de carga (19). Quando o visor LED (21) acender a verde na estação de carga (19), tal indica que a bateria está totalmente carregada. Após o carregamento completo, o robô corta-relvas retoma o trabalho ou permanece na estação de carga (19) até ao próximo período de trabalho. Se houver um obstáculo no fi o de delimitação (18) durante o regresso à estação de carga (19), o robô corta-relvas imobiliza-se diante do obstá- culo após várias tentativas e não consegue voltar à estação de carga (19). Remova todos os obstá- culos no fi o de delimitação (18). Se a temperatura da bateria exceder os 45 °C, o carregamento é interrompido para evitar danos na mesma. Depois de a temperatura voltar a baixar, o carregamento é continuado automati- camente. O robô corta-relvas regressa à estação de carga (19), se a temperatura do seu comando exceder os 65 °C. Depois de a temperatura voltar a baixar, o trabalho é retomado de acordo com os ajustes. Se a bateria fi car vazia, antes de o robô corta- relvas regressar à estação de carga (19), este não pode voltar a ser iniciado. Leve o robô corta- relvas de volta à estação de carga (19) e deixe o interruptor principal (7) ligado. O robô corta-relvas é carregado automaticamente.

5.5 Fio de delimitação

ATENÇÃO! Os fi os de delimitação cortados e os danos subsequentes não estão sujeitos à garantia!

5.5.1 Disposição do fi o de delimitação

O fi o de delimitação (18) pode ser disposto tanto sobre, como dentro do chão. Se o chão estiver duro ou seco, os ganchos de fi xação (14) podem Anl_FREELEXO_LCD_BT_plus_SPK13.indb 240Anl_FREELEXO_LCD_BT_plus_SPK13.indb 240 05.10.2022 11:11:2805.10.2022 11:11:28P

quebrar ao serem inseridos. Regue a relva antes de instalar o fi o de delimitação, se o chão estiver muito seco.

Instalação sobre o chão Coloque o fio de delimitação (18) firmemente no chão e fixe-o com os ganchos de fixação (14) fornecidos, se não desejar escarificar ou arejar a relva mais tarde. Ainda poderá ad- aptar a posição do fio de delimitação nas pri- meiras semanas de utilização do robô corta- relvas. Passado algum tempo, a relva tapará porém o fio de delimitação que deixará de ser visível. Instale o fio de delimitação com uma distância máxima de 1 m entre os ganchos de fixação (14). Reduza a distância entre os ganchos de fixação nos pontos irregulares da relva. Evite situações em que o fio não as- senta no chão. Certifique-se de que o fio de delimitação não pode ser cortado pelo robô corta-relvas.

Instalação dentro do chão Introduza o fio de delimitação a uma profundi- dade de até 5 cm. Assim, o fio de delimitação (18) não será danificado por exemplo durante a escarificação ou o arejamento. Nota! Reserve 1 m de fi o na extremidade traseira da estação de carga para poder efetuar correções posteriores.

5.5.2 Estreitamentos

Se a superfície relvada incluir um estreitamen- to, o seu robô corta-relvas poderá trabalhar no mesmo, desde que o corredor tenha uma largura de pelo menos 1,4 m (80 cm entre os fi os de delimitação) e um comprimento máx. de 8 m. (Figura 3)

5.5.3 Distância em relação ao limite do jardim

Quando se aproxima de um fi o de delimitação (18), o robô corta-relvas deteta-o através dos seus sensores dianteiros. Mas antes de virar, o robô corta-relvas ultrapassa o fi o de delimitação (18) em até 30 cm. Tenha este dado em consi- deração, ao planear a área de corte. (Figura 6a)

5.5.4 Disposição do fi o em cantos

Evite dispor o fi o de delimitação (18) em ângulo reto (90°) nos cantos. Para garantir que o robô corta-relvas não passe demasiado para além do fi o de delimitação (18), disponha em vez disso o fi o (18) como ilustrado na fi gura 6b.

5.5.5 Cálculo da inclinação da relva

O robô corta-relvas consegue superar incli- nações de até 35%. Por conseguinte, evite inc- linações mais íngremes. A inclinação pode ser determinada através da distância com a altura superada. (Figura 6c) Exemplo: a/b = 35 cm/100 cm = 35 %

5.5.6 Instalação do fi o de delimitação nas

inclinações Nas inclinações, o robô corta-relvas pode desli- zar especialmente devido à relva húmida e assim ultrapassar o fi o de delimitação (18). Conse- quentemente, recomenda-se que sejam observa- dos os seguintes pontos (fi gura 6d):

Na parte superior de um declive, o fio de delimitação (18) não deve ser instalado em inclinações de mais de 35%. Neste caso, mantenha uma distância de 30 cm em re- lação a obstáculos e cantos de relva.

Na parte inferior de um declive, o fio de deli- mitação (18) não deve ser instalado em inc- linações de mais de 17%. Neste caso, man- tenha uma distância de 40 cm em relação a obstáculos e cantos de relva.

5.5.7 Zonas de circulação e passeios pavi-

Separe os passeios elevados, as superfícies com gravilha ou húmus, os canteiros mais baixos ou áreas similares. Disponha o fio de delimitação (18) a uma distância de pelo me- nos 30 cm. (Figuras 6e e 6g)

Os passeios nivelados com o céspede não precisam de ser separados, pois o robô corta-relvas consegue passar sobre eles facilmente. O fio de delimitação (18) também pode ser disposto sobre passeios. (Figuras 6f e 6g)

5.5.8 Zonas de delimitação

Proteja os obstáculos na área de corte, criando zonas de delimitação. Isto permite evitar a colisão com objetos sensíveis, lagos de jardim, árvores, móveis, canteiros de fl ores, etc. (Figuras 6h e 6i)

Desenrole o fio de delimitação (18) desde os rebordos até aos objetos a proteger.

Fixe o fio de delimitação (18) em redor do objeto a proteger no sentido dos ponteiros do relógio, utilizando ganchos de fixação (14).

Cerque as zonas de delimitação por inteiro e conduza o fio de delimitação (18) de volta ao ponto onde se afastou do rebordo da relva.

tem de ser de, pelo menos, 0,8 m. Caso contrário, junte os objetos numa zona de deli- mitação comum. (Figura 6h)

O fio de delimitação (18), que vai para e volta a sair da zona de delimitação, deve ser disposto em paralelo com uma distância mínima. - Atenção! Os fios de delimitação (18) não podem cruzar-se! - Fixe para tal os fios de delimitação paralelos (18) ao chão, em conjunto com os mesmos ganchos de fixação (14). (Figura 6i)

Na área de corte o robô corta-relvas irá ultra- passar os dois fios de delimitação paralelos (18), mas parará nos fios de delimitação de conceção simples (18).

Obstáculos com uma altura superior a 10 cm (figura 6j) Os obstáculos fixos com uma altura superior a 10 cm, p. ex. árvores, paredes, cercas, móveis de jardim, etc., são detetados pe- los sensores de colisão. Se colidir com um obstáculo, o robô corta-relvas para, desliga o mecanismo de corte de relva, recua e vira para continuar o processo de corte de relva noutra direção. Os obstáculos macios, instá- veis e valiosos têm de ser protegidos através de uma zona com fio de delimitação.

Pedras e obstáculos baixos Devem ser protegidos as pedras, rochas e obstáculos baixos com menos de 10 cm na área de corte, pois caso contrário o robô cor- ta-relvas pode passar por cima deles. Caso contrário, o robô corta-relvas pode sofrer danos e ficar bloqueado.

Árvores (figura 6k) O robô corta-relvas trata as árvores como obstáculos. Mas se houver salientes no chão raízes de árvores com uma altura inferior a 10 cm, esta área deve ser protegida. Isto evita danos tanto nas raízes, como no robô corta-relvas. Mantenha uma distância de pelo menos 30 cm entre o fio de delimitação (18) e o obstáculo.

5.5.10 Áreas principal e secundária (fi gura 6l)

Como área secundária (B) é designada uma área de trabalho que não esteja ligada diretamente à área principal (A), p. ex. através de uma superfí- cie relvada ou um caminho. Para criar uma área secundária separada (B), disponha o fi o de deli- mitação (18) da área principal (A) até à área se- cundária (B) e de volta. O fi o de delimitação (18), que vai para e volta a sair da área secundária (B), deve ser disposto em paralelo com uma distância mínima. - Atenção! Os fi os de delimitação (18) não podem cruzar-se! - Fixe para tal os fi os de delimitação paralelos (18) ao chão, em conjunto com os mesmos ganchos de fi xação (14). Para poder cortar a relva na área secundária (B), terá de transportar o robô corta-relvas ma- nualmente para dentro da área secundária (B). Inicie aí o programa de corte de relva desejado e selecione „Área secundária“ no submenu (ver „Ajustes do robô corta-relvas“). Na área secun- dária (B), o robô corta-relvas não tentará seguir o fi o de delimitação (18) em direção à estação de carga (19), se o estado de carga da bateria for demasiado baixo.

5.6 Ligação da estação de carga

Conclua a disposição do fi o de delimitação com- pleto (18) antes de o ligar à estação de carga. Reserve em ambas as extremidades 1 m extra de fi o de delimitação (18) para poder realizar adap- tações posteriores. Isole o fi o de delimitação (18) nas extremidades num comprimento de 10 a 15 mm com um alicate para isolamento para a ligação à estação de carga (19). Puxe a fi cha de alimentação, antes de ligar o fi o de delimitação (18) à estação de carga (19). O fi o de delimitação (18), disposto para a parte frontal da estação de carga (19), tem de ser colocado para trás através dos suportes de cabos do lado inferior da estação de carga (19). Conecte este fi o de delimitação (18) à ligação preta esquerda. Em seguida, conduza o fi o de delimitação trasei- ro (18) através do orifício (cerra-cabos) na área de ligação e conecte-o à ligação direita vermelha (fi gura 7a). Atenção! Os fi os de delimitação (18) não po- dem cruzar-se! Estabeleça seguidamente a ligação à alimen- tação de corrente. Após a instalação correta, o visor LED (21) na estação de carga (19) deve acender a verde permanentemente. Se o LED não acender, verifi que primeiro as ligações. Se o LED acender, mas não permanentemente a ver- de, leia a tabela „Indicação na estação de carga e eliminação de falhas“ no fi nal deste manual de instruções. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 242Anl_FREELEXO_LCD_BT_plus_SPK13.indb 242 05.10.2022 11:11:2805.10.2022 11:11:28P

5.7 Ligar e verifi car a instalação

Assim que o visor LED (21) acender a verde na estação de carga (19), a área de corte está pron- ta para o robô corta-relvas. Certifi que-se primeiro de que os ganchos de fi xação (14) no fi o de deli- mitação (18) estão inseridos por inteiro. Coloque o robô corta-relvas aprox. 3 m atrás da estação de carga (19) diante do fi o de delimitação (18). O robô corta-relvas deve estar virado para o fi o de delimitação (18) num ângulo de 90° (fi gura 7b). Ligue o interruptor principal (7) (ON) (fi gura 8). Desbloqueie o robô corta-relvas com a ajuda do PIN (ver capítulo „Dispositivo de bloqueio/PIN“). Pressione a tecla „MODE“ (52). Em seguida, selecione com a ajuda das teclas de navegação (55) o ponto „para a estação de carga“ e confi rme com a tecla „OK“ (56). Pressione a tecla „START“ (53) e feche, em se- guida, a cobertura do visor (23). Agora, o robô corta-relvas segue o fi o de delimitação (18) no sentido contrário ao dos ponteiros do relógio. Ob- serve o robô corta-relvas durante a deslocação completa ao longo do fi o de delimitação (18) até este voltar a estar na estação de carga (19). Se o robô corta-relvas tiver problemas nalguns pontos, corrija se necessário o fi o de delimitação (18) e repita o procedimento. A bateria do robô corta- relvas é então carregada por completo. Caso haja problemas no acoplamento, pode ser necessário reposicionar a estação de carga (19) lateralmente até o acoplamento funcionar sem problemas. Com a tecla STOP vermelha (3), poderá parar o robô corta-relvas em qualquer altura. Depois de acionada a tecla STOP (3), o robô corta-relvas é parado e aguarda mais instruções.

5.8 Fixação da estação de carga

Depois de garantir o funcionamento correto do robô corta-relvas e encontrar a posição certa para a estação de carga (19), esta (19) tem de ser fi xada com os parafusos de fi xação (15). Apa- rafuse os parafusos de fi xação (15) por inteiro no chão com a chave sextavada (22). (Figura 7c)

5.9 Indicação da capacidade da bateria

Prima o interruptor para a indicação da capacida- de da bateria. A indicação da capacidade da ba- teria assinala o nível de carga da mesma a partir dos 3 LEDs (fi gura 13b). Acendem-se os 3 LEDs: O acumulador está completamente carregado. Acendem 2 ou 1 LEDs: O acumulador dispõe de carga residual sufi ci- ente. 1 LED a piscar O acumulador está vazio, carregue-o. Todos os LEDs a piscar: A temperatura da bateria não foi alcançada. Re- mova a bateria do aparelho e deixe-a um dia à temperatura ambiente. Se o erro voltar a ocorrer, a bateria sofreu uma descarga total e tem defeito. Remova a bateria do aparelho. Uma bateria com defeito nunca mais pode voltar a ser usada ou carregada. Atenção! Se usar um pack Multi-Ah (p. ex. 4-6 Ah), ajuste-o sempre para a capacidade mais alta. Graças à carga e descarga moderadas do robô corta-rel- vas, não é necessária a utilização da capacidade reduzida para o prolongamento da vida útil.

5.10 Carregamento da bateria com o carre-

gador Em funcionamento normal, a bateria (A) do robô corta-relvas é carregada através da estação de carga (19).Para a utilização independente da bateria (A) da série Power-X-Change, esta pode também ser carregada no carregador externo Power-X-Charger. Atenção! – Dependendo do modelo, o carregador (fi gura 13a / pos. B) pode não estar incluído no material a fornecer do seu robô corta-relvas.

1. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (B) à tomada. O LED verde começa a piscar.

uma tabela com os signifi cados da indicação LED no carregador. A bateria pode aquecer um pouco durante o car- regamento. É normal que isso ocorra. Se o pack de baterias não carregar, verifi que

se existe tensão de rede na tomada

ou se existe um contacto correto nos contac- tos de carregamento. Se continuar a não ser possível carregar o pack de baterias, envie

e o pack de baterias para o nosso serviço de assistência técnica. Para o envio correto, contacte o nosso ser- viço de assistência técnica ou o ponto de venda onde adquiriu o aparelho. Ao enviar ou eliminar baterias ou o aparelho sem fi o, certifi que-se de que estes são emba- lados individualmente em sacos de plástico para evitar curto-circuitos e incêndios! Tendo em vista uma longa vida útil do pack de baterias, deve providenciar o seu recarregamento atempado. Isto é absolutamente necessário se verifi car que a capacidade do aparelho está a diminuir. Nunca deixe o pack de baterias descar- regar-se completamente. Esta situação poderia provocar uma avaria no pack de baterias!

O robô corta-relvas está equipado com um inter- ruptor principal (7). Ligue (ON) e desligue (OFF) o robô corta-relvas mediante o interruptor princi- pal (7) (fi gura 8). Depois de ligado, o robô corta- relvas é bloqueado com o PIN.

6.2 Painel de comando

O robô corta-relvas já vem programado de fábri- ca, tendo sido efetuados os respetivos ajustes standard. No entanto, estes podem ser alterados se necessário. Você deve familiarizar-se com as opções disponíveis apesar de as defi nições de fábrica se adequarem à maioria dos jardins. Explicação do painel de comando com mostrador LCD (fi gura 9)

55. Teclas de navegação

56. Tecla „OK“ – Tecla de confi rmação

6.3 Ajuste da altura de corte

Atenção! O ajuste da altura de corte só pode ser efetuado com o robô corta-relvas desligado. Prima para tal a tecla STOP (3). Através do ajuste da altura de corte (4), o robô corta-relvas permite uma adaptação contínua da altura de corte entre 20 e 60 mm que pode ser lida na escala. Se a altura da relva for superior a 60 mm, ela tem de ser cortada até pelo menos 60 mm para não sobrecarregar o robô corta-relvas nem afetar a efi ciência operacional. Utilize para tal um corta- relvas convencional ou um roçador. Depois de concluir a instalação, a altura de corte pode ser adaptada através do ajuste da altura de corte (4). Comece sempre com uma altura de corte maior e reduza-la em passos pequenos até à altura desejada.

6.4 Dispositivo de bloqueio / PIN

O dispositivo de bloqueio evita a utilização não autorizada do robô corta-relvas sem um código válido. Para tal tem de introduzir um código de segurança pessoal de quatro dígitos. Desbloqueio Antes de colocar o robô corta-relvas em funci- onamento, tem de introduzir o PIN correto (PIN standard: „0-0-0-0“). Introduza o PIN com a ajuda das teclas de navegação (55). PIN standard: Novo PIN: 0 0 0 0 _ _ _ _ Alterar o PIN Proceda da seguinte forma para alterar o PIN:

3. Navegue pelo menu do visor de LCD (50)

com as teclas de navegação (55) para o pon- to „Geral“ e, em seguida, „Código PIN“.

4. Introduza primeiro o PIN atual (PIN padrão

0-0-0-0) com a ajuda das teclas de nave- gação (55).

5. Em seguida, introduza o seu PIN pessoal

com a ajuda das teclas de navegação (55).

6. Confi rme os ajustes efetuados.

7. Repita os passos 5. e 6. para confi rmar o

8. Atenção! Anote o novo PIN!

Solicitar o PIN em caso de perda Tenha à mão o recibo e o número de série do robô corta-relvas. Você precisa deles para obter o seu PIN! Variante A:

2. O PUK é então indicado no visor (50).

3. Dirija-se ao serviço de assistência técnica

1. Ligue um stick USB vazio à ligação USB (24),

3. O robô corta-relvas guarda automaticamente

o PUK no seu stick USB e termina o procedi- mento com um apito.

4. Retire o stick USB. Leia os dados do stick

USB num computador. O robô corta-relvas criou um fi cheiro de texto (*.txt). Este fi cheiro contém um PUK, um código pessoal. Dirija- se ao seu serviço de assistência técnica para obter o seu PIN.

6.5 Ajustes do robô corta-relvas

No menu principal do visor de LCD (50) encontra os ajustes atuais da data e da hora do robô corta- relvas, bem como o nível de carga atual. Na barra de símbolos é igualmente indicado o estado do sensor de chuva, do sinal do fi o, bem como do programa de corte de relva selecionado. Através do painel de comando tem as opções de efetuar ajustes no robô corta-relvas com a tecla „SET“ (51) e de iniciar o robô corta-relvas com dife- rentes programas de corte de relva com a tecla „MODE“ (52). Mude para o ponto desejado com as teclas de navegação (55) para efetuar ajustes. Pressione a tecla „BACK“ (54) para sair do menu em questão. Ajustes – Tecla „SET“ (51) Com a tecla „SET“ (51) pode efetuar ajustes básicos no seu robô corta-relvas. Com as teclas de navegação (55), mude para o ponto desejado e, em seguida, confi rme ou rejeite os ajustes efetuados com a tecla „OK“ (56) ou com a tecla „Back“ (54).

Horário Com as teclas de navegação (55), mude para o dia da semana em que deseja efetuar ajus- tes. O robô corta-relvas começa a cortar a sua relva automaticamente no modo de funci- onamento normal no dia da semana selecio- nado à hora definida. Para o ajuste do tempo de corte de relva são recomendadas 8 horas por dia como valor de referência, no caso de 500 m². O tempo de trabalho selecionado deve ser adaptado em função do tamanho do jardim e da complexidade.

Zona No caso de jardins com muitos cantos, o robô corta-relvas pode ter problemas em aceder a cada superfície e cortar a relva por inteiro. Neste caso podem ser selecionados vários pontos de partida no fio de delimitação (18). Assim, o robô corta-relvas consegue entrar mesmo em áreas do seu jardim de difícil acesso. O robô corta-relvas irá percorrer a distância selecionada no fio de delimitação (18) e iniciar o processo de corte de relva nessa área (figura 6m). Com a ajuda das teclas de navegação (55), mude para o ponto desejado que deseja alterar e introduza a respetiva distância e frequência. A estação de carga (19) é definida automaticamente como ponto de partida 1. Os dois pontos de partida restantes podem ser escolhidos livremente. Meça para tal a distância entre a estação de carga (19) e o ponto de partida no sentido dos ponteiros do relógio ao longo do fio de delimitação (18). A frequência permite determinar quantas vezes o robô corta-relvas inicia o trabalho a partir da estação de carga (19) ou a partir dos respetivos pontos de partida.

Corte de arestas Para um canto de relva preciso pode ser ativado o ajuste „Cortar a relva nos rebordos“. Também é possível ajustar a frequência com que a relva é cortada nos rebordos, ou seja, com que ritmo é que o canto de relva deve ser cortado no início da janela de trabalho, antes de o robô corta-relvas iniciar a ope- ração de corte. No ajuste standard, o robô corta-relvas inicia o processo de corte de relva todos os 7 dias de trabalho, cortando a relva uma vez ao longo do fio de delimitação completo.

Memória de erros Obtém informações sobre as últimas men- sagens de erro ocorridas no seu robô corta- relvas.

Sensor de chuva O sensor de chuva (5) pode ser programado através deste ajuste. O ajuste standard de fábrica para o sensor é „Ligado“. Pode ativar ou desativar o sensor de chuva (5) e ajustar o respetivo tempo de retardamento. O tempo de retardamento define o tempo em que o robô corta-relvas permanece na estação de carga (19) após a secagem do sensor de chuva (5).

A partir da estação O trajeto de retorno que o robô corta-relvas faz a partir da estação de carga (19) pode ser ajustado. O robô corta-relvas desloca-se primeiro para trás de acordo com a distância ajustada, antes de rodar na área de corte de relva ou se deslocar na direção do seu ponto de partida. Certifique-se de que o robô corta- Anl_FREELEXO_LCD_BT_plus_SPK13.indb 245Anl_FREELEXO_LCD_BT_plus_SPK13.indb 245 05.10.2022 11:11:2905.10.2022 11:11:29P

relvas não sai da área de corte devido ao trajeto de retorno ajustado.

Geral - Código PIN: Pode alterar o PIN do robô corta-relvas e utilizar o seu PIN pessoal. Para o efeito, proceda como descrito no capítulo „Dispositivo de bloqueio/PIN“. Atenção! Ano- te o novo PIN. - Data e hora: Com a ajuda das teclas de navegação (55), mude para o ponto corres- pondente e efetue os ajustes desejados. - Idioma: Mude para o idioma desejado com a ajuda das teclas de navegação (55). - Versão de software: aqui vem mencionada a versão de software atual do robô corta- relvas. Programa de corte de relva – Tecla „MODE“ (52) Com as teclas de navegação (55), mude para o programa de corte de relva desejado para o iniciar. Tem a possibilidade de selecionar entre superfície primária/principal e superfície suple- mentar/secundária. Encontrará informações mais detalhadas sobre as duas superfícies no capítulo „Colocação em funcionamento“ sob o ponto „Fio de delimitação“.

Cortar a relva Inicie o robô corta-relvas para cortar a relva e este muda para o modo de funcionamento normal com o horário ajustado.

Corte de arestas Coloque o robô corta-relvas perto do fio de delimitação (18) ou inicie o robô corta-relvas enquanto se encontra na estação de carga (19). O robô corta-relvas segue o fio de deli- mitação (18) com o mecanismo de corte de relva ligado e no sentido dos ponteiros do relógio até à parte posterior da estação de carga (19). Em seguida o robô corta-relvas regressa à estação de carga (19), se não houver uma janela de trabalho ativa.

Spot Mowing Pode acontecer que o seu robô corta-relvas não corte o suficiente a relva em alguns pontos. Coloque o robô corta-relvas no ponto desejado e inicie o robô corta-relvas. O robô corta-relvas começará a cortar a relva em for- mato de espiral até entrar em contacto com um obstáculo ou o fio de delimitação (18). Em seguida o robô corta-relvas regressa à estação de carga (19), se não houver uma janela de trabalho ativa.

Para a estação de carga Mande o robô corta-relvas de volta para a estação de carga (19). O robô corta-relvas procura o fio de delimitação (18) e segue- o até à estação de carga (19) no sentido contrário ao dos ponteiros do relógio. Aqui é suprimida a opção da superfície secundária / área secundária.

6.6 Comando do robô corta-relvas

mente a cobertura do visor (23).

sejado e a respetiva superfície de trabalho através da tecla „MODE“ (52).

O robô corta-relvas trabalha então de acordo com o ajuste do tempo de corte de relva. Durante o tempo de trabalho, o estado de carga da ba- teria é monitorizado e indicado no visor de LCD (50). Assim que o estado de carga da bateria baixar para 30%, o robô corta-relvas regressa au- tomaticamente à estação de carga (19). Cancelamento do processo de corte de relva

1. Prima a tecla STOP (3) para parar o robô

corta-relvas imediatamente.

2. Abra a cobertura do visor (23) por inteiro.

„Para a estação de carga“, para enviar o robô corta-relvas de volta à estação de carga (19) ao longo do fi o de delimitação (18).

Estado STOP: Ao pressionar a tecla STOP (3), o robô corta- relvas fi ca no estado STOP que é indicado no visor de LCD (50). O robô corta-relvas coloca a operação de corte em pausa até esta voltar a ser anulada. Após o desbloqueio do painel de comando (2), aparece uma janela que sugere o anulamento do estado STOP. Ao confi rmar, o estado é anulado. Caso contrário, o robô corta-relvas mantém-se parado. Se o robô corta-relvas for iniciado ou enviado de volta para a estação de carga (19), o estado STOP é igualmente anulado. Feche a cobertura do visor (23). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 246Anl_FREELEXO_LCD_BT_plus_SPK13.indb 246 05.10.2022 11:11:2905.10.2022 11:11:29P

6.7 Comando do robô corta-relvas com a aju-

da da aplicação Todos os ajustes, exequíveis através do painel de comando, podem ser igualmente executados mediante a aplicação. Descarregue primeiro a aplicação Einhell para robôs corta-relvas no seu smartphone. A aplicação Einhell pode ser acedi- da através do link e código QR seguintes: iOS: http://qr.einhell.com/12e103ce Android: http://qr.einhell.com/176c0443 Ligue o robô corta-relvas ao seu smartphone com a ajuda de uma ligação Bluetooth e siga os pas- sos indicados. Notas sobre a ligação Bluetooth:

Ligue-se ao robô corta-relvas na aplicação Einhell depois de iniciar a sessão como utiliz- ador e registar o aparelho.

Em aparelhos Android, o local tem de ser desbloqueado para a APLICAÇÃO Einhell, a fim de usar a ligação Bluetooth.

Emparelhe o robô corta-relvas exclusivamen- te dentro da aplicação Einhell do seu Smart- phone.

Ligue-se ao robô corta-relvas na aplicação Einhell.

O alcance de uma ligação Bluetooth é limita- do. Por isso, mantenha-se na proximidade do robô corta-relvas para o seu comando.

Ao mesmo tempo, o robô corta-relvas só con- segue estabelecer uma ligação a um smart- phone de cada vez.

Desconecte a ligação Bluetooth depois de efetuar todos os ajustes no robô corta-relvas.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Antes de quaisquer trabalhos de limpeza e de manutenção, o aparelho deve ser desligado da tensão. Puxe para tal a fi cha de alimentação da tomada e desligue o aparelho através do interrup- tor principal (7) (OFF) (fi gura 8). Remova, além disso, a bateria do robô corta-relvas. Cuidado! Use luvas de trabalho!

Mantenha os dispositivos de proteção, as ranhuras de ventilação e a carcaça do motor tão livres de pó e sujidade quanto possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.

O robô corta-relvas não pode ser limpo com água corrente, especialmente sob alta pres- são.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabonete líquido. Não utilize produtos de limpeza ou solventes, pois estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho.

Se possível, limpe o robô corta-relvas com escovas ou panos.

Verifique a mobilidade das lâminas (10) e do disco de lâminas (11).

Para a limpeza dos contactos de carga no robô corta-relvas (1) e na estação de carga (19), utilize produtos de limpeza para metal ou um papel de lixa muto fino. Limpe-os para assegurar um carregamento eficiente.

As lâminas (10) desgastadas ou danificadas e os seus parafusos de fixação devem ser sempre substituídos em conjunto.

Substitua as peças desgastadas ou danifi- cadas.

Para alcançar uma vida útil longa, deve lim- par e de seguida lubrificar todas as peças roscadas, bem como as rodas e os eixos.

Para além de garantir a longevidade e efi- ciência, a conservação regular do robô corta- relvas contribui para um corte cuidadoso e fácil da relva.

Os componentes sujeitos a maior desgaste são as lâminas (10). Verifique regularmente o estado das lâminas (10), bem como a sua Anl_FREELEXO_LCD_BT_plus_SPK13.indb 247Anl_FREELEXO_LCD_BT_plus_SPK13.indb 247 05.10.2022 11:11:2905.10.2022 11:11:29P

fixação. Se houver vibrações excessivas do robô corta-relvas, tal pode significar que as lâminas (10) estão danificadas ou foram deformadas por choques. Se estiverem des- gastadas ou danificadas, as lâminas (10) têm de ser substituídas imediatamente.

Verifique regularmente o padrão de corte da relva. As lâminas não afiadas só cortam as pontas da relva de forma irregular. Assim, a relva pode secar ligeiramente à superfície e fica castanha. Por isso, troque as lâminas re- gularmente para obter um corte limpo e reto.

Verifique regularmente se o lado inferior do robô corta-relvas apresenta sujidades. Limpe o robô corta-relvas regularmente. Elimine a maior sujidade de imediato.

Nas primeiras semanas após a colocação em funcionamento e o corte de relva prévio com um corta-relvas convencional, o seu robô corta-relvas pode ficar muito sujo rapidamen- te. Verifique o lado inferior do seu robô corta- relvas mais frequentemente nesse período.

Corte a relva só em passos pequenos para evitar maior sujidade.

No interior do aparelho, não existem quais- quer peças que necessitem de manutenção.

7.2.1 Substituição das lâminas

Utilize apenas lâminas originais, caso contrário, não se poderá garantir a funcionalidade e a se- gurança. O robô corta-relvas vem equipado com três lâ- minas (10) montadas num disco de lâminas (11). Estas lâminas (10) têm uma vida útil de até 3 meses (se não houver colisão com obstáculos). Substitua todas as três lâminas (10) ao mesmo tempo para não afetar a efi ciência nem o equilíb- rio do seu aparelho. Para trocar as lâminas (10), proceda da seguinte forma (fi gura 12) - Atenção! - Usar luvas:

1. Bloqueie a rotação do disco de lâminas (11)

com uma chave de parafusos. Insira para tal a chave de parafusos nos orifícios previstos no disco de lâminas (11) e no pente de pro- teção.

2. Solte os parafusos de fi xação

3. Retire as lâminas (10) e substitua-las por

novas. Substitua todas as três lâminas (10) sempre em conjunto.

4. De seguida, reaperte o parafuso de fi xação.

Certifi que-se de que as novas lâminas (10) podem rodar livremente. Efetue regularmente um controlo geral do robô corta-relvas e remova todos os resíduos exis- tentes. Verifi que impreterivelmente o estado das lâminas (10) antes do início de cada época. Em caso de reparações, dirija-se ao nosso posto de assistência técnica. Utilize apenas peças sobres- salentes originais.

7.2.2 Atualização de software

Se desejar atualizar o software, copie o novo soft- ware para um stick USB (formatando o stick USB previamente, se necessário). Certifi que-se de que a bateria está inteiramente carregada, antes de realizar os seguintes passos.

1. Coloque o robô corta-relvas na área de corte.

Durante a atualização de software, o robô corta-relvas não pode encontrar-se na es- tação de carga.

2. Ligue um stick USB à ligação USB, como

4. O robô corta-relvas inicia agora a atualização

do software e indica o estado atual.

5. Uma vez terminado o procedimento de atu-

alização, retire o stick USB e reinicie o robô corta-relvas através do interruptor principal (7).

7.2.3 Reparação do fi o de delimitação

Se o fi o de delimitação (18) for cortado num ponto qualquer, utilize os conectores de cabos fornecidos (16) para a reparação. Para tal, insira ambas as extremidades do fi o de delimitação cortado (18) no conector de cabos (16) e una- o com a ajuda de um alicate. Ligue a fi cha de alimentação à tomada. Verifi que seguidamente o funcionamento mediante o visor LED (21) na estação de carga (19).

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.Einhell-Service.com Lâminas de substituição ref.ª: 34.140.20 Anl_FREELEXO_LCD_BT_plus_SPK13.indb 248Anl_FREELEXO_LCD_BT_plus_SPK13.indb 248 05.10.2022 11:11:2905.10.2022 11:11:29P

Carregue a bateria por inteiro antes da arma- zenagem durante o inverno e desligue o robô corta-relvas por meio do interruptor principal (7) (OFF). Remova a bateria do aparelho. Desligue o alimentador (13) da alimentação de corrente e da estação de carga (19). O fi o de delimitação (18) pode permanecer ao ar livre durante o inverno. Mas certifi que-se de que as ligações fi cam prote- gidas contra a corrosão. Desconecte para tal as ligações do fi o de delimitação (18) da estação de carga (19). Guarde o aparelho e os respetivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde o aparelho na embalagem original.

Monte dispositivos de proteção durante o transporte, caso existam.

Proteja o aparelho contra danos e vibrações fortes, que ocorrem sobretudo durante o transporte em veículos.

Prenda o aparelho para que este não deslize ou tombe.

Transporte o robô corta-relvas pela pega de transporte (6) e com o disco de lâminas (11) afastado do corpo.

10. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica. Só para países da UE Não deite as ferramentas elétricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e elec- trónicos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão ab- rangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. Na eliminação, certifi que-se de que a bateria e a lâmpada (p. ex. lâmpada incandescente) foram retiradas do aparelho. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Ger- many AG. Reservado o direito a alterações técnicas Anl_FREELEXO_LCD_BT_plus_SPK13.indb 249Anl_FREELEXO_LCD_BT_plus_SPK13.indb 249 05.10.2022 11:11:3005.10.2022 11:11:30P

11. Indicação da estação de carga e eliminação de falhas

Visor LED (21) Descrição Solução Desligado - Sem alimentação de corrente - Verifi que a alimentação de corrente Acende a verde - Pronto para cortar a relva - Bateria carregada por inteiro - Fio de delimitação (18) ligado Pisca a verde - Fio de delimitação (18) cortado - Verifi que se o fi o de delimitação (18) está quebrado Acende a vermelho - A bateria está a ser carrega- da. - Espere até que a bateria esteja comple- tamente carregada.

12. Indicação do robô corta-relvas e eliminação de falhas

Mensagem de erro do robô corta-relvas no visor de LCD (50) Erro Possível causa Eliminação Sem sinal - Fio de delimitação ligado incorretamente - Sem alimentação de corren-

- Fio de delimitação (18) cortado Verifi que se o visor LED (21) acende a verde na estação de carga (19) - Certifi que-se de que o fi o de delimitação (18) fi ca disposto corretamente e ao meio sob a estação de carga (19). - Verifi que a posição da estação de carga (19). Fora - Fio de delimitação ligado incorretamente - Robô corta-relvas fora da área de corte - Certifi que-se de que o fi o de delimitação (18) fi ca disposto corretamente e ao meio sob a estação de carga (19). - Certifi que-se de que o robô corta-relvas se encontra na área de corte. Erro da bateria - No robô corta-relvas ocorreu um erro da bateria - A bateria não se deixa carre- gar - A bateria chegou ao fi m da sua vida útil - Certifi que-se de que a bateria foi montada corretamente. - Verifi que se o interruptor principal (7) está ligado (ON), enquanto o robô corta-relvas se encontra na estação de carga (19). - Verifi que a posição da estação de carga (19).Substitua a bateria se necessário. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 250Anl_FREELEXO_LCD_BT_plus_SPK13.indb 250 05.10.2022 11:11:3005.10.2022 11:11:30P

Erro Possível causa Eliminação Bat. Temp. Erro Temperatura da bateria muito alta / muito baixa ou temperatu- ra excessiva do comando - Com uma temperatura da bateria acima de 65 °C, o robô corta-relvas regressa à estação de carga (19). - Com uma temperatura da bateria acima de 45 °C ou abaixo de 0 °C, o carrega- mento para e o robô corta- relvas aguarda na estação de carga (19). - Agende o tempo de trabalho no verão para as primeiras horas da manhã e evite o funcionamento do robô corta-relvas du- rante as horas quentes do dia. - Depois de a bateria ou o comando arre- fecer e voltar à gama de temperaturas permitida, o robô corta-relvas retoma automaticamente o funcionamento pro- gramado. Corta-relvas levan- tado - O sensor de elevação atuou continuamente por 10 se- gundos Pressione a tecla STOP (3) para abrir a cobertura do visor (23).Reinicie o processo de corte de relva através do painel de co- mando (2): - Se este erro ocorrer com frequência, verifi que a área de corte quanto a obstá- culos com uma altura superior a 10 cm e remova-os ou separe-os da área de corte com o fi o de delimitação (18). Corta-relvas blo- queado - Sensor de obstáculos ativa- do múltiplas vezes no espa- ço de um minuto - Sensor de obstáculos ativa- do permanentemente por 10 segundos - Sensor de obstáculos ativa- do três vezes durante o regresso à estação de carga (19) Pressione a tecla STOP (3) para abrir a cobertura do visor (23).Reinicie o processo de corte de relva através do painel de co- mando (2): - Verifi que se o robô corta-relvas está blo- queado por um obstáculo ou entalado entre árvores, arbustos, etc. Elimine o obstáculo ou evite essa área. - Se este erro ocorrer com frequência, ve- rifi que a disposição do fi o de delimitação (18).Tenha especial atenção aos ângulos estreitos, corredores, cercas, rochas, etc. e adapte o layout do fi o de delimitação (18), se necessário. - Verifi que se a relva está demasiado alta e se o robô corta-relvas fi ca bloqueado. Neste caso, corte a relva até ter menos de 60 mm. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 251Anl_FREELEXO_LCD_BT_plus_SPK13.indb 251 05.10.2022 11:11:3005.10.2022 11:11:30P

Erro Possível causa Eliminação Demasiado perto da estação - O robô corta-relvas foi envia- do de volta demasiado perto da estação de carga (19). Pressione a tecla STOP (3) para abrir a cobertura do visor (23). Reinicie o processo de corte de relva através do painel de co- mando (2): - O robô corta-relvas deve ser enviado de volta à estação de carga (19) com uma distância mínima de 2 m. Caído - O robô corta-relvas foi inc- linado permanentemente por 10 segundos - Robô corta-relvas inclinado numa direção por um perío- do de tempo prolongado Pressione a tecla STOP (3) para abrir a cobertura do visor (23). Reinicie o processo de corte de relva através do painel de co- mando (2): - Coloque o robô corta-relvas numa su- perfície plana e ponha-o novamente em funcionamento. - Se o robô corta-relvas virou devido a um declive íngreme na área de corte, adapte o fi o de delimitação (18) em conformidade para evitar inclinações acentuadas. Erro na roda - As rodas traseiras (8) foram levantadas devido a um obs- táculo - As rodas traseiras (8) podem rodar livremente em virtude da relva irregular Pressione a tecla STOP (3) para abrir a cobertura do visor (23). Reinicie o processo de corte de relva através do painel de co- mando (2): - Coloque o robô corta-relvas numa su- perfície plana e ponha-o novamente em funcionamento Erro botão STOP A cobertura do visor (23) está aberta, mas a tecla STOP (3) não foi ativada Pressione a tecla STOP (3) para abrir a cobertura do visor (23). Reinicie o processo de corte de relva através do painel de co- mando (2): - Verifi que se a cobertura do visor (23) pode ser aberta e fechada livremente com a tecla STOP (3). - Verifi que a funcionalidade da tecla STOP (3). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 252Anl_FREELEXO_LCD_BT_plus_SPK13.indb 252 05.10.2022 11:11:3005.10.2022 11:11:30P

Erro Possível causa Eliminação PCB Sobretempe- ratura Temperatura da bateria muito alta / muito baixa ou temperatu- ra excessiva do comando - Com uma temperatura da bateria acima de 65 °C, o robô corta-relvas regressa à estação de carga (19). - Com uma temperatura da bateria acima de 45 °C ou abaixo de 0 °C, o carrega- mento para e o robô corta- relvas aguarda na estação de carga (19). - Agende o tempo de trabalho no verão para as primeiras horas da manhã e evite o funcionamento do robô corta-relvas du- rante as horas quentes do dia. - Depois de a bateria ou o comando arre- fecer e voltar à gama de temperaturas permitida, o robô corta-relvas retoma automaticamente o funcionamento pro- gramado. Chuva - O sensor de chuva (5) atuou. - Aguarde até o robô corta-relvas secar. - Pode ser lida uma descrição detalhada relativa ao sensor no capítulo 5.2. Erro de sensor - O robô corta-relvas foi pa- rado devido a um erro de sensor Desligue (OFF) e volte a ligar o interruptor principal (7) (ON), a fi m de pôr o robô corta- relvas novamente em funcionamento. Erro do motor / sobrecorrente do motor - Robô corta-relvas parado devido à sobrecorrente no motor ou a um erro do motor Desligue (OFF) e volte a ligar o interruptor principal (7) (ON), a fi m de pôr o robô corta- relvas novamente em funcionamento. - Verifi que a altura da relva na área de corte e corte, se necessário, a relva até menos de 60 mm com um corta-relvas convenci- onal. - Aumente a altura de corte. Comece sempre com uma altura de corte maior e reduza-la em passos pequenos até à altu- ra desejada. - Verifi que se os discos de lâminas (11) e as rodas apresentam sujidade e limpe essas peças a fundo. - Verifi que as rodas traseiras e os disco de lâminas (11) quanto a bloqueios. Se não conseguir resolver esses bloqueios, entre em contacto com o respetivo serviço de assistência técnica. Erro operacional - O robô corta-relvas foi para- do devido a um erro operaci- onal Desligue (OFF) e volte a ligar o interruptor principal (7) (ON), a fi m de pôr o robô corta- relvas novamente em funcionamento. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 253Anl_FREELEXO_LCD_BT_plus_SPK13.indb 253 05.10.2022 11:11:3005.10.2022 11:11:30P

Localização de falhas Erro Possível causa Eliminação O robô corta-relvas está parado na área de corte. O robô corta-relvas não liga. - Tensão da bateria demasia- do baixa - Erro no circuito de corrente ou na eletrónica - Leve o robô corta-relvas de volta à es- tação de carga (19) para carregamento. - Ligue o interruptor principal (7) (ON). - Entre em contacto com o serviço de as- sistência técnica. O robô corta-relvas não consegue ent- rar na estação de carga. - Estação de carga (19) ins- talada incorretamente. - Certifi que-se de que o visor LED (21) acende a verde na estação de carga (19). - Certifi que-se de que os fi os de deli- mitação (18) estão ligados à estação de carga (19) e que o fi o de delimitação dian- teiro (18) se encontra disposto ao centro sob a estação de carga (19). - Certifi que-se de que a estação de carga (19) está corretamente posicionada. O robô corta-relvas para ou desloca-se de forma descont- rolada perto das zo- nas de delimitação. - O fi o de delimitação (18) não está instalado corretamente em redor das zonas de deli- mitação. - Adapte a posição do fi o de delimitação (18). - Certifi que-se de que o fi o de delimitação (18) não fi ca cruzado O robô corta-relvas é muito ruidoso. - Lâminas (10) danifi cadas - Muitas substâncias estran- has aderem às lâminas (10) - Robô corta-relvas iniciado demasiado perto de obstá- culos - Acionamento das lâminas ou motor de acionamento dani- fi cado - Outras peças danifi cadas do robô corta-relvas - Substitua as lâminas (10). As 3 lâminas (10) devem ser trocadas ao mesmo tem- po. - A efi ciência operacional do robô corta-rel- vas depende da afi ação das lâminas (10). Por conseguinte, mantenha as lâminas (10) em bom estado. - Desligue o robô corta-relvas de forma segura e use luvas de trabalho, enquanto limpa as lâminas (10), para evitar ferimen- tos de corte. - Mande reparar ou substituir o motor pelo serviço de assistência técnica. O robô corta-relvas permanece na es- tação de carga. O robô corta-relvas regressa à estação de carga repetida- mente. - Ajustes errados do tempo de trabalho - Bateria vazia - Sensor de chuva atuou - Temperatura elevada da ba- teria - Verifi que os ajustes do tempo de trabalho. - O robô corta-relvas inicia e termina o trabalho conforme o período ajustado. Fora deste período, o robô corta-relvas permanece na estação de carga (19). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 254Anl_FREELEXO_LCD_BT_plus_SPK13.indb 254 05.10.2022 11:11:3105.10.2022 11:11:31P

Localização de falhas Erro Possível causa Eliminação O robô corta-relvas permanece junto ao fi o de delimitação e não consegue alcançar a estação de carga. - Bateria vazia - O comprimento do fi o de delimitação (18) e, conse- quentemente, o caminho até à estação de carga (19) é demasiado longo para a bateria utilizada. - Remova possíveis obstáculos para o fi o de delimitação (18). Ao dispor o fi o de delimitação (18) garanta uma distância sufi ciente relativamente aos obstáculos. - Utilize uma bateria com uma capacidade superior. - Atenção: caso seja utilizada uma bateria Multi-Ah (p. ex. 4-6 Ah), ajustar a capaci- dade mais elevada. Graças à carga e de- scarga moderadas do robô corta-relvas, não é necessária a utilização da capaci- dade reduzida para o prolongamento da vida útil. ATENÇÃO! Os fi os de delimitação cortados e os danos subsequentes não estão sujeitos à garantia! Anl_FREELEXO_LCD_BT_plus_SPK13.indb 255Anl_FREELEXO_LCD_BT_plus_SPK13.indb 255 05.10.2022 11:11:3105.10.2022 11:11:31P

Estado do visor Signifi cado e medida a adotar LED ver- melho LED verde Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontram-se diretamente no carregador. Nota! Os tempos de carregamento reais podem diferir dos tempos de car- regamento indicados em função da carga de acumulador disponível. Desligado Ligado O acumulador está carregado e está operacional. (READY TO GO) De seguida, é comutado para um carregamento parcial até estar totalmen- te carregado. Para tal, deixe o acumulador aprox. mais 15 min. no carregador. Medida a adotar: Remova o acumulador do carregador. Desligue o carregador da rede. A piscar Desligado Carregamento condicionado O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lenta- mente, precisando de mais tempo até estar carregado. Tal pode dever-se às seguintes causas: - O acumulador passou muito tempo sem ser carregado. - A temperatura do acumulador não se encontra na faixa ideal. Medida a adotar: Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado. A piscar A piscar Falha Já não é possível efetuar o carregamento. O acumulador tem um defeito. Medida a adotar: Um acumulador com defeito não deve voltar a ser carregado. Remova o acumulador do carregador. Ligado Ligado Temperatura anómala O acumulador está demasiado quente (p. ex. radiação solar direta) ou de- masiado frio (abaixo dos 0° C) Medida a adotar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 256Anl_FREELEXO_LCD_BT_plus_SPK13.indb 256 05.10.2022 11:11:3105.10.2022 11:11:31P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Acumulador Consumíveis/peças consumíveis* Lâminas Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 258Anl_FREELEXO_LCD_BT_plus_SPK13.indb 258 05.10.2022 11:11:3105.10.2022 11:11:31PL
