Merkki	Einhell
Malli	FREELEXO 500 LCD BT+
Tuotetyyppi	Ruohonleikkausrobotti
Paino	8,0 kg
Akun jännite	18 V (Power-X-Change)
Leikkuuleveys	18 cm
Terien lukumäärä	3
Leikkuukorkeuden säätö	20 – 60 mm (jatkuva)
Maksimikaltevuus	35 %
Äänitehotaso (LWA)	57 dB(A)
Suojausluokka	IPX4
Akun tyyppi	Litiumioni 18 V (Power-X-Change -sarja)
Rajauslangan maksimipituus	250 m
Yhdistävyys	Bluetooth 4.0 (rajoitettu kantama)
Aseman virtalähde	100-240 V ~ 50/60 Hz, ulostulo 24 V DC / 1,5 A
Turvallisuusanturit	Nostaminen, kallistus, este, sade
Leikkuuohjelmat	Normaali, reunat, Spot Mowing, toissijainen
Ohjelmoitavat asetukset	Viikoittainen kalenteri, aloituspisteet, taajuus
Lukitus-PIN-koodi	Kyllä (4 numeroa, muutettavissa)
Toimituksen sisältö	Robotti, latausasema, virtalähde, rajauslanka, varausterät, kuusiokoloavain, liittimet, mittasauva
Huolto	Puhdistus kostealla liinalla, terien vaihto 3 kpl sarjalla
Kulutusosat	Terät, akku

Usein kysytyt kysymykset - FREELEXO 500 LCD BT+ EINHELL

Kuinka rajauslanka asennetaan?

Aseta rajauslanka maan päälle tai kaiva se enintään 5 cm syvyyteen. Kiinnitä se mukana tulevilla koukuilla enintään 1 m välein. Pidä vähintään 30 cm etäisyys esteisiin ja luo saarekkeita langalla suojataksesi herkkiä kohteita.

Minkä tyyppistä akkua FREELEXO 500 LCD BT+ käyttää?

Se käyttää litiumioniakkua Power-X-Change -sarjasta, 18 V. Akku on vaihdettavissa muiden saman sarjan työkalujen kanssa.

Kuinka leikkuukorkeus säädetään?

Paina STOP-painiketta, käännä sitten korkeudensäädön nuppia (4) haluamaasi asentoon välillä 20–60 mm. Aloita korkealla ja pienennä vähitellen.

Mitä tehdä, jos robotti ei palaa latausasemaan?

Tarkista ensin, että asema saa virtaa (vihreä LED). Varmista, ettei rajauslanka ole poikki ja että se on kunnolla liitetty. Puhdista latauskoskettimet metallipuhdistusaineella.

Kuinka ruohonleikkausrobotti puhdistetaan?

Käytä kosteaa liinaa ja hieman saippuaa. Älä koskaan huuhtele laitetta vedellä äläkä käytä painepesuria. Puhdista terät ja laitteen alaosa säännöllisesti.

Kuinka PIN-koodi muutetaan?

Avaa ohjausalueen lukitus, paina SET > Yleiset > PIN-koodi. Syötä vanha koodi (oletus 0000) ja sitten uusi koodi kahdesti. Merkitse uusi koodi muistiin.

Mitä tarkoittaa virhe 'Ei signaalia' näytöllä?

Tämä tarkoittaa ongelmaa rajauslangassa: se on joko huonosti liitetty asemaan, poikki tai asema ei saa virtaa. Tarkista aseman LED (pitäisi olla vihreä ja palaa tasaisesti).

Kuinka robotti yhdistetään älypuhelimeen?

Lataa Einhell-sovellus App Storesta tai Google Playsta. Ota Bluetooth käyttöön älypuhelimessa ja ruohonleikkurissa (valikon kautta) ja seuraa sovelluksen ohjeita.

Milloin terät vaihdetaan?

Vaihda terät noin 3 kuukauden välein tai heti kun ne ovat tylsyneet tai vaurioituneet. Vaihda aina kaikki kolme terää kerralla tasapainon säilyttämiseksi.

Voiko robotti leikata sateella?

Ei, sadeanturi havaitsee kosteuden ja lähettää robotin automaattisesti takaisin asemalle. Se jatkaa leikkausta noin 2 tunnin kuluttua anturin kuivuttua.

KÄYTTÖOHJE FREELEXO 500 LCD BT+ EINHELL

FIN Alkuperäiskäyttöohje Robotiruohonleikkuri

H Eredeti használati utasítás Robotfűnyíró

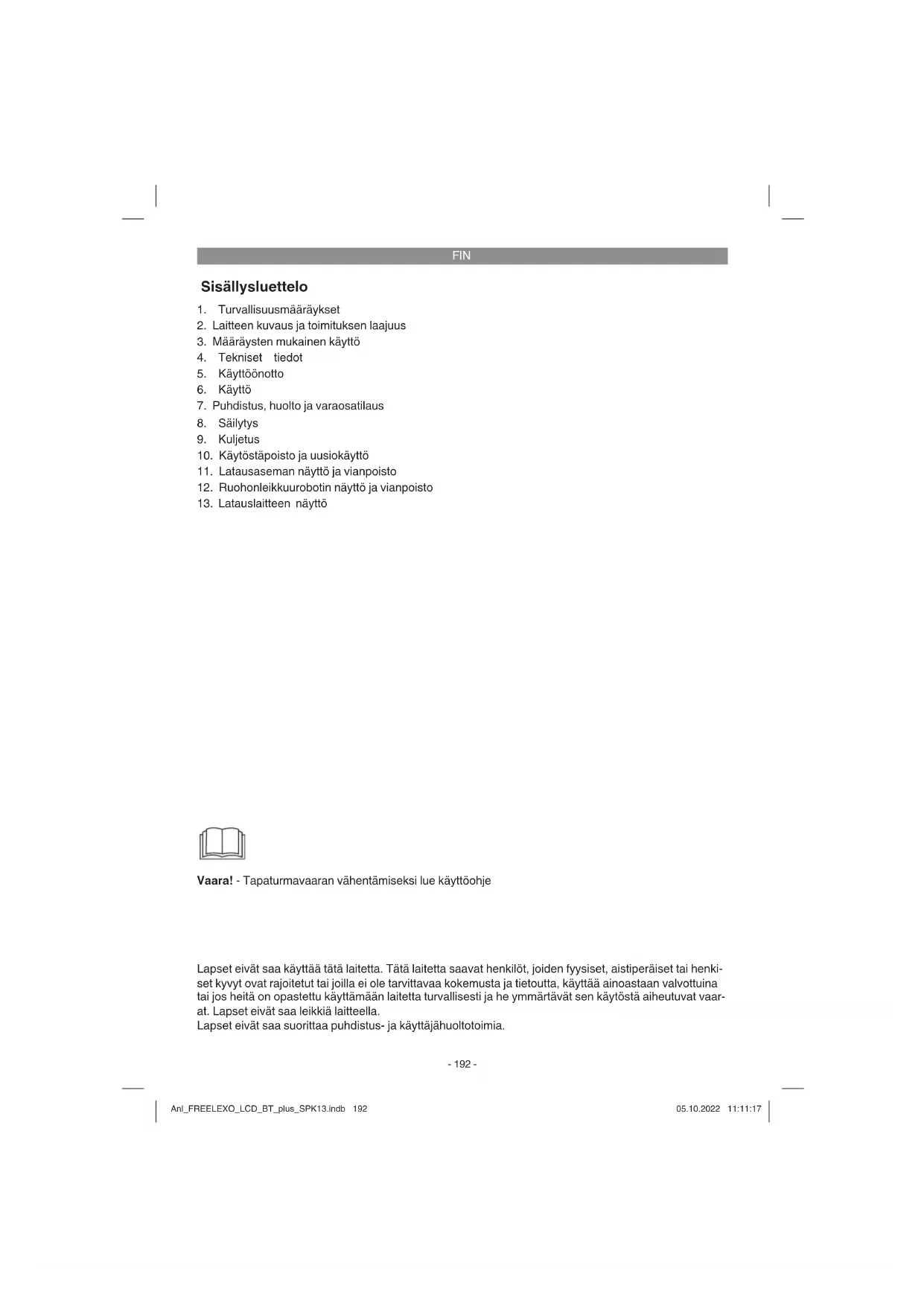

1. Turvallisuusmääräykset
2. Laitteen kuvaus ja toimituksen laajuus
3. Määräysten mukainen käyttö
4. Tekniset tiedot
5. Käyttöönotto
6. Käyttö
7. Puhdistus, huolto ja varaosatilaus
8. Säilytys
9. Kuljetus
10. Käytöstäpoisto ja uusiokäyttö
11. Latausaseman näyttö ja vianpoisto
12. Ruohonleikkuurobotin näyttö ja vianpoisto
13. Latauslaitteen näyttö

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Lapset eivät saa käyttää tätä laitetta. Tätä laitetta saavat käyttää henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole tarvittavaa kokemusta ja tietoutta, ainoastaan valvottuina tai jos heitä on opastettu käyttämään laitetta turvallisesti ja he ymmärtävät sen käytöstä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella.

Lapset eivät saa suorittaa puhdistus- ja käyttäjän huoltotoimia.

FIN

Vaara!

Laitetta käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje ja turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissä. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje ja turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Varoitus!

Lue kaikki turvallisuusmääräykset, ohjeet, kuvat ja tekniset erittelyt, joilla tämä sähkötyökalu on varustettu. Jos seuraavia ohjeita ei noudata, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

Käytettyjen merkkien selitys (katso kuva 14)

A. VAROITUS - Lue käyttöohje läpi ennen koneen käyttöä! B. VAROITUS - Säilytä vastaava turvallinen välimatka konetta käytettäessä! C. VAROITUS - Toiminnasta estolaitteet ennen koneeseen tehtäviä töitä tai ennen koneen nostamista! HUOMIO - Älä kosketa pyöriviin teriin D. VAROITUS - Älä aja mukana koneen päällä! HUOMIO - Älä kosketa pyöriviin teriin E. Suojausluokka II (kaksoiseristys) F. Säilytä akut vain kuvassa tilassa, jossa lämpötila on +10°C ja +40°C välillä. Säilytä akkuja vain ladattuna (väh. 40% lataus). G. Suojausluokka III H. Hidas varoke 2 A I. Saa käyttää vain kuivissa tiloissa. J. VAROITUS: Käytä akun lataamiseen vain irrotettavaa verkkolaitetta NT24/1 / PS24/1, joka toimitettiin tämän laitteen mukana.

Huomio!

Irrota verkkopistoke ukonilman aikana ja erota rajalanka latausasemasta.

2. Laitteen kuvaus ja toimituksen laajuus

2.1 Laitteen kuvaus (kuva 1/2)

1. Ruohonleikkuurobotti
2. Käyttöpaneeli
3. STOP-painike / Näyttöruudun suojuksen vapautusnappi
4. Leikkauskorkeuden säätö
5. Sadeilmaisin
6. Kantokahva
7. Pääkatkaisin
8. Takapyörä
9. Akkulokeron kansi
10. Terät
11. Teräkiekko
12. Etupyörä
13. Verkkolaite(-johto)
14. Kiinnityskoukut
15. Kiinnitysruuvi
16. Kaapeliliitin
17. Varaterät
18. Rajalanka
19. Latausasema
20. Lataustappi
21. LED-näyttö
22. Sisäkuusiokoloavain
23. Näytön suojus
24. USB-liitäntä
25. Viivoitin (irrotettava)

2.2 Toimituksen laajuus ja pakkauksesta ottaminen

Tarkasta laite kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä ostoksen jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuuselvitystaulukko.

• Avaa pakkaus ja ota laite varovasti pakkauksesta.
• Poista pakkausmateriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty). Tarkasta, onko toimitus täysilukuinen. Tarkasta, onko laitteessa ja varusteissa kuljetusvaurioita. Säilytä pakkaus, mikäli mahdollista, takuun loppuun saakka.

Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Huomioi nielaisu- ja tukehtumisvaara!

Toimituksen laajuus, asennustarvikkeet ja varusteet (osaksi eivät kuulu toimitukseen):

Toimituksen laajuuden voit nähdä oheistetusta toimitustiedotteesta.

Ruohonleikkuurobotti, verkkolaite(-johto), latausasema, kiinnitysruuvit (4 kpl), varaterät, kiinnityskoukut, rajalanka, kaapeliniputin, sisäkuusiokoloavain, akku, latauslaite, viivoitin (erotettavaksi), alkuperäiskäyttöohjeen käännös, turvallisuusmääräykset.

Tarvittavat apuvälineet (eivät kuulu toimitukseen)

Vasara, pihdit, eristyspihdit, vesivaaka (valinnainen)

3. Määräysten mukainen käyttö

Ruohonleikkuurobotti soveltuu käytettäväksi yksityiskäyttöön koti- ja harrastepuutarhassa ja se on tarkoitettu vain ruohikon leikkaamiseen.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikenlainen tämän ylittävä käyttö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista.

Ole hyvä ja ota huomioon, että laitteemme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvaateita, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Jännite: 18V

Moottorin kierrosluku: 3500 min

Suojausluokka IPX4

Suojausluokka

Paino 8,0 kg

Leikkuuleveys 18 cm

Terien lukumäärä 3

Suurin nousukulma 35%

Äänen tehotaso LwA 57 dB(A)

Mittausepätarkkuus K 2,3 dB (A)

Leikkuukorkeuden

säätö 20-60 mm; portaattomasti

Rajalangan suurin sallittu pituus enint. 250 m

Rajalanka-kaapeliantenni

Käyttötaajuusalue 0-148,5 KHz

Käyttötaajuusalue 2400-2483,5 MHz

Lähtöjännite: 24 V tasavirta

Antovirta: 1,5 A

Suojausluokka: II/回

Melunpäästön mitattu standardien EN ISO

3744:1995 ja ISO 11094:1991 mukaisesti.

Varoitus!

Tämä laite kehittää käytön aikana sähkömagneettisen kentän. Tämä kenttä saattaa tietyissä olosuhteissa vaikuttaa aktiivisiin tai passiivisiin lääkinnällisiin siirrännäisiin. Vakavien tai kuolemaan johtavien vammojen välttämiseksi suosittelemme, että henkilöt, joilla on lääkinnällisiä siirrännäisiä, kysyvät neuvoa lääkäriltään tai lääkinnällisen siirrännäisen valmistajalta, ennen kuin he käyttävät laitetta.

FIN

5. Käyttöönotto

Lue koko käyttöohje läpi, ennen kuin aloitat ruohonleikkuurobotin asentamisen. Asentamisen laatu vaikuttaa siihen, miten hyvin ruohonleikkuurobotti toimii myöhemmin.

5.1 Toimintaperiaate

Ruohonleikkuurobotti valitsee kulkusuuntansa satunnaisesti. Puutarhan ruoho leikataan kokonaan, kun ruohonleikkuurobotti käsittelee kaikki rajalangalla (18) rajatun pinnan sisällä olevat alueet. Heti kun ruohonleikkuurobotti tunnistaa oikein asennetun rajalangan (18), se kääntyy ympäri ja kulkee toiseen suuntaan alueen sisäpuolella. Kaikki ne rajapinnan sisäpuolella olevat alueet, jotka haluat suojata - esim. puutarhalammet, puut, huonekalut tai kukkapenkit - täytyy samoin rajata rajalangalla (18). Rajalangan (18) täytyy muodostaa suljettu kehä. Jos ruohonleikkuurobotti törmää leikkuualueella esteeseen, se peruuttaa pois ja jatkaa leikkuuta toiseen suuntaan (kuva 3).

5.2 Ilmaisimet

Ruohonleikkuurobotti on varustettu useammilla turvallisuusilmaisimilla.

Nostoilmaisin:

Jos ruohonleikkuurobottia nostetaan takaa enemmän kuin 30° maasta, tai yksi etupyörä (12) menettää kosketuksen maahan, niin ruohonleikkuurobotti SEKÄ terien (10) pyöriminen pysäytetään heti.

Kallistusilmaisin:

Jos ruohonleikkuurobotti kallistuu voimakkaasti yhteen suuntaan, niin robotti ja terien (10) pyörintä pysäytetään heti.

Törmäyksenilmaisin:

Ruohonleikkuurobotti tunnistaa esteet reitillään. Kun ruohonleikkuurobotti törmää esteeseen, niin ruohonleikkuurobotti sekä terien pyörintä pysäytetään heti ja se peruuttaa esteestä pois.

Sadeilmaisin:

Ruohonleikkuurobotti on varustettu sadeilmaisimella (5), jotta estetään syöksentely. Ruohonleikkuurobotti palaa takaisin latausasemaan (19), kun se havaitsee sateen, ja se ladataan siellä täyteen. Kun sadeilmaisin (5) on jälleen kuivunut, niin ruohonleikkuurobotti jää latausasemaan (19) vielä kahden tunnin ajaksi. Vasta sitten se jatkaa työskentelyä, mikäli se on viikoittaisella aikavälillä. Kun sadeilmaisin (5) on toiminnassa (suositellaan ruohikon suojaamiseksi), niin

näyttöruudussa (50) näkyy vaalea pilvi. Jos ilmaisin on lauennut, nähdään tumma pilvi ja sadepisaroita. Älä liitä kahta metalli-ilmaisinta oikosulkuun metallin tai muun johtavan materiaalin kanssa. Se vaikuttaa ruohonleikkuurobotin oikeaan toimintaan.

5.3 Valmistelutyöt

Laadi ensin piirros ruohikostasi. Merkitse siihen myös esteet ja laadi suunnitelma niiden suojaamiseksi. Täten on helpompaa löytää hyvä sijaintipaikka latausasemalle (19) ja vetää rajalanka (18) pensaiden, kukkapenkien jne. ympäri (kuva 4). Jos ruohon korkeus on yli 60 mm, niin se täytyy lyhentää, jotta ruohonleikkuurobottia ei kuormiteta liikaa ja vähennetään sen käyttöikää. Käytä tähän tavallista ruohonleikkuria tai trimmeriä.

Poista ruohikolta kaikki irtaimet esineet, joita ruohonleikkuurobotti voisi vahingoittaa tai jotka voisivat vahingoittaa robottia.

Pidä seuraavat työkalut valmiina: vasara, pihdit, eristyspihdit ja vesivaaka (valinnainen).

Akun asentaminen

Ruohonleikkuurobotin käyttöä varten tarvitaan yksi Power-X-Change -sarjan akku (A). Huomio: Mallimuunnoksesta riippuen akku (A) ei mahdollisesti sisälly ruohonleikkuurobotin toimitukseen. Avaa akkulokerin kansi (9). Paina akun (A) lukitusnäppäintä ja työnnä akku (A) sille tarkoitettuun akkukantaan. Sulje akkulokerin kansi (9) ja tarkkaile, että se napsahtaa oikein kiinni (kuva 10). Akun (A) poisottamiseksi avaa akkulokerin kansi (9). Paina akun (A) lukitusnäppäintä ja vedä akku (A) ulos.

5.4 Latausasema

5.4.1 Latausaseman sijaintipaikka

Selvitä ensin latausaseman (19) paras sijaintipaikka. Tähän tarvitaan ulkopistorasia, jossa on jatkuvasti virtaa, jotta ruohonleikkuurobotti toimii aina. Latausasema (19) täytyy sijoittaa tasaiselle pinnalle ruohoturpeen korkeudelle. Huolehdi siitä, että alue on tasainen ja kuiva. Valitse paikka varjossa, koska akku ladataan parhaiten viileässä ympäristössä. Huolehdi lisäksi siitä, että rajalanka vedetään suoraan vähintään 2 m matkalle ennen latausasemaa (19) (kuva 5a). Aivan latausaseman (19) edessä olevat mutkat voivat aiheuttaa vaikeuksia lataukseen telakoitumisessa.

5.4.2 Latausaseman sijaintipaikka

Kun akku on melkein tyhjä, ruohonleikkuurobotti palaa takaisin latausasemalle (19) kulkemalla vastapäivään rajalankaa (18) pitkin.

FIN

latausasemalle (19) asti. Huolehdi siksi siitä, että latausasema (19) sijoitetaan oikein. (kuva 5b)

5.4.3 Latausaseman liittäminen verkkolaitteeseen

1. Ennen kuin liität latausaseman (19) virransyöttöön, varmista, että verkkojännite on 100-240 V ja taajuus 50/60 Hz.
2. Liitä verkkolaite (13) suoraan pistorasiaan. Älä käytä kaapelia mihinkään muuhun tarkoitukseen.
3. Älä käytä vahingoittunutta verkkolaitetta (13). Jos kaapelit tai verkkolaite (13) vahingoittuvat, ota heti yhteyttä alan ammattihenkilöön vaihtamista varten.
4. Älä lataa ruohonleikkuurobottia kosteassa ympäristössä. Älä lataa ruohonleikkuurobottia yli 40 °C:n tai alle 5 °C:n lämpötilassa.
5. Pidä ruohonleikkuurobotti ja verkkolaite (13) etäällä vedestä, lämmönlähteistä ja kemikaaleista. Pidä verkkolaitteen (13) kaapeli poissa terävistä reunoista vahinkojen välttämiseksi.
6. Liitä verkkolaite (13) latausasemaan (19). (kuva 5c)

Ruohonleikkuurobotin akun lataamiseksi jo asennuksen aikana kytke ruohonleikkuurobotti ensin pääkytkimellä (7) päälle ja aseta se latausasemaan (19).

5.4.4 Tietoja lataamisesta

Ruohonleikkuurobotti palaa takaisin latausasemaan (19) yhdessä seuraavista tapauksista:

Lähetät ruohonleikkuurobotin manuaalisesti takaisin. Akun lataustaso laskee alle 30 %. Päivittäinen työaika on päättynyt. Sadeilmaisin on lauennut. - Ruohonleikkuurobotti on kuumentunut likaa. Käyttötapa, Reunojen leikkuu tai Spot mowing on käynnistetty asetetun työajan ulkopuolelta ja ruohonleikkuurobotti on suorittanut sen loppuun.

Tällöin ruohonleikkuurobotti kulkee rajalankaa (18) pitkin omatoimisesti latausasemaan (19) saakka.

Kun ruohonleikkuurobotti kulkee takaisin latausasemaan (19), niin se hakee rajalangan (18) ja kulkee vastapäivään rajalankaa (18) pitkin.

Akun lataamisen aikana latausaseman (19) LED-näyttö (21) palaa punaisena.

Jos latausaseman (19) LED-näyttö (21) palaa vihreänä, niin se osoittaa, että akku on ladattu

täyteen. Täyteen lataamisen jälkeen ruohonleikkuurobotti jatkaa työtään, tai pysyy latausasemassa (19) seuraavaan työjaksoon saakka.

Mikäli ajettaessa takaisin latausasemaan (19) havaitaan este rajalangan (18) päällä, niin ruohonleikkuurobotti jää useamman yrityksen jälkeen seisomaan esteen eteen eikä voi päästä takaisin latausasemaan (19). Poista kaikki esteet rajalangan (18) päältä.

Jos akun lämpötila ylittää 45 °C, niin lataaminen keskeytetään, jotta vältetään akun vaurioituminen. Lataamista jatketaan automaattisesti, kun lämpötila on laskenut jälleen.

Jos ruohonleikkuurobotin ohjauksen lämpötila ylittää 65 °C, niin robotti palaa takaisin latausasemaan (19). Työtä jatketaan asetusten mukaisesti, kun lämpötila on laskenut jälleen.

Jos akku tyhjenee kokonaan, ennen kuin ruohonleikkuurobotti on palannut latausasemaan (19), ei ruohonleikkuurobottia voi enää käynnistää. Vie ruohonleikkuurobotti takaisin latausasemaan (19) ja jätä pääkytkin (7) päälle. Ruohonleikkuurobotti ladataan automaattisesti.

5.5 Rajalanka

HUOMIO! Poikkileikatut rajalangat ja seurausvahingot eivät kuulu takuun piiriin!

5.5.1 Rajalangan veto

Rajalanka (18) voidaan vetää sekä maan pinnalle että maan sisään. Kovassa tai kuivassa maaperässä kiinnityskoukut (14) voivat murtua niitä sisään lyötäessä. Kastele ruohikko ennen rajalangan asentamista, jos maaperä on hyvin kuivaa.

Asentaminen maanpinnalle

Laske rajalanka (18) tiiviisti maanpinnalle ja kiinnitä se mukana toimitetuilla kiinnityskoukuilla (14), jos et halua myöhemmin höyhentää tai ilmottaa ruohikkoa. Rajalangan sijoittelua voit vielä korjata ruohonleikkuurobotin ensimmäisinä käyttöviikkoina. Jonkin ajan kuluttua ruoho on kuitenkin kasvanut rajalangan päälle eikä sitä enää näy. Asenna rajalanka kiinnityskoukulla (14), joiden välimatka on enintään 1 m. Vähennä kiinnityskoukkujen välimatkaa ruohikon epätasaisilla kohdilla. Vältä tilanteita, joissa lanka ei lepää maan pinnalla. Varmista, ettei ruohonleikkuurobotti voi leikata rajalankaa poikki.

Asentaminen maan sisään

Kaiva rajalanka noin 5 cm:n syvyyteen. Täten estetään rajalangan (18) vahingoittuminen esimerkiksi höyhennyksen tai ilmoituksen aikana.

Viite!

Varaa 1 m lankaa latausaseman taakse, jotta voit tehdä korjauksia myöhemmin.

5.5.2 Kapeikot

Mikäli ruohikon alueella on kapeikko, niin ruohonleikkuurobotti voi työskennellä siinä, jos käytävän leveys on vähintään 1,4 m (80 cm rajalankojen välissä) ja pituus enintään 8 m. (kuva 3)

5.5.3 Välimatka puutarhan rajaan

Kun ruohonleikkuurobotti lähestyy rajalankaa (18), niin robotin etuosassa olevat ilmaisimet havaitsevat langan. Ennen kuin ruohonleikkuurobotti kääntyy pois, se ajaa kuitenkin rajalangan (18) yli jopa 30 cm:n matkan. Ota tämä huomioon leikkuualuetta suunnitellessasi. (kuva 6a)

5.5.4 Langan veto nurkkiin

Vältä asettamasta rajalankaa (18) nurkissa suoraan kulmaan (90°) . Varmistaaksesi, ettei ruohonleikkuurobotti aja liian pitkälle rajalangan (18) yli, aseta rajalanka (18) sen sijaan kuvan 6b mukaisesti.

5.5.5 Ruohikonpinnan nousun laskenta

Ruohonleikkuurobotti voi nousta enintään 35 %:n nousukulmassa. Vältä sen vuoksi jyrkempiä nousuja. Nousu voidaan määrittää korkeuseron ja välimatkan kautta. (kuva 6c)

Esimerkki: a/b = 35 cm/100 cm = 35 %

5.5.6 Rajalangan asennus nousukohdissa

Nousukohdissa ruohonleikkuurobotti voi varsinkin kosteassa ruohossa luiskahtaa sivulle ja ajaa siten rajalangan (18) yli. Siksi suosittelemme huomioimaan seuraavat kohdat (kuva 6d):

• Rinteen ylemmässä osassa rajalankaa (18) ei saisi asentaa yli 35 % nousuihin. Säilytä siellä 30 cm:n välimatka esteisiin ja ruohikon reunaan. Rinteen alemmassa osassa rajalankaa (18) ei saisi asentaa yli 17 % nousuihin. Säilytä siellä 40 cm:n välimatka esteisiin ja ruohikon reunaan.

5.5.7 Ajotiet ja kivetyt käytävät

• Erotakorotetut käytävät, sora- tai hakepeitteiset pinnat, syvennetyt kukkapenkit tai samankaltaiset alueet. Vedä rajalanka (18) vähintään 30 cm:n etäisyydelle. (kuvat 6e ja 6g)
• Ruohoturpeen kanssa samalla tasolla olevia käytäviä ei tarvitse erottaa, koska ruohonleikkuurobotti voi yksinkertaisesti kulkea niiden

yli. Rajalanka (18) voidaan vetää myös käytävien yli. (kuvat 6f ja 6g)

5.5.8 Rajasaarekkeet

Suojaa leikkuualueella olevat esteet rajaamalla saarekkeita. Täten voidaan estää törmäykset arkoihin kohteisiin, puutarhalampiin, puihin, huonekaluihin, kukkapenkkeihin jne. (kuvat 6h ja 6i)

• Kelaa rajalanka (18) auki reunoilta suojattaviin kohteisiin päin. Kiinnitä rajalanka (18) kiinnityskoukuilla (14) myötäpäivään suojattavan kohteen ympäri. Ympäröi rajasaarekkeet kokonaan ja vie rajalanka (18) takaisin siihen pisteeseen, jossa olet poistunut ruohikon reunalta. Rajasaarekkeiden välimatkan tulee olla vähintään 0,8 m. Muussa tapauksessa yhdistä kohteet yhdeksi yhteiseksi saarekkeeksi. (kuva 6h) Rajalangan (18) kulku saarekkeelle ja sieltä pois tulee asettaa vierekkäin ja hyvin lähelle toisiaan. - Huomio! Rajalangat (18) eivät saa mennä ristiin! - Kiinnitä myös samansuuntaiset rajalangat (18) yhteisesti samalla kiinnityskoukulla (14) maaperään. (kuva 6i)
• Ruohonleikkuurobotti kulkee leikkuualueella molempien samansuuntaisten rajalankojen (18) yli, mutta pysähtyy yksittäin vedettyjen rajalankojen (18) eteen.

5.5.9 Esteet

Yli 10 cm korkeat esteet (kuva 6j) Törmäyksenilmaisimet tunnistavat kiinteät, yli 10 cm korkeat esteet, esim. puut, seinät, aidat, puutarhahuonekalut. Jos ruohonleikkuurobotti törmää esteeseen, se pysähtyy, sammuttaa leikkurin, peruuttaa ja kääntyy jatkaakseen leikkuuta toiseen suuntaan. Pehmeät, epävakaat ja arvokkaat esteet täytyy suojata rajalankasaarekkeella. Kivet ja matalat esteet Kivet, kalliot ja alle 10 cm korkeat esteet leikkuualueella täytyy suojata, koska muuten ruohonleikkuurobotti voi ajaa niiden yli. Tällöin ruohonleikkuurobotti voi vahingoittua tai jumittua. - Puut (kuva 6k) Ruohonleikkuurobotti käsittää puut esteinä. Jos puun juuret kuitenkin kohoavat maasta alle 10 cm:n korkeuteen, niin tämä alue tulisi suojata. Siten ehkäistään sekä juurien että ruohonleikkuurobotin vahingoittuminen. Säilytä rajalangan (18) ja esteen välillä vähintään

30 cm:n välimatka.

5.5.10 Pää- ja sivuALUE (kuva 61)

SivuALUEKSI (B) kutsutaan työaluetta, joka ei ole välittömästi yhteydessä pääalueeseen (A), esim. ruhoalueen tai tien kautta. Erillisen sivuALUEEN (B) laatimiseksi vedä rajalanka (18) pääalueelta (A) sivuALUEelle (B) ja sitten takaisin. Rajalangat (18) sivuALUEelle (B) ja sieltä takaisin tulisi vetää samansuuntaisiksi ja hyvin lähelle toisiaan. - Huomio! Rajalangat (18) eivät saa mennä ristiin! - Kiinnitä tätä varten samansuuntaiset rajalangat (18) yhdessä samalla kiinnityskoukulla (14) maahan.

Sinun täytyy kantaa ruohonleikkuurobotti käsin sivuALUEelle (B), kun haluat leikata ruohon sivuALUEella (B). Aloita siellä haluamasi leikkuuohjelma ja valitse alavalikko "SivuALUE" (katso "Ruohonleikkuurobotin asetukset"). Ruohonleikkuurobotti ei yritä seurata rajalankaa (18) sivuALUEelta (B) latausaseman (19) suuntaan, jos akun lataustila on alhainen.

5.6 Latausasemaan liittäminen

Suorita rajalangan (18) asentaminen täysin loppuun, ennen kuin liität sen latausasemaan. Varaa kummassakin päässä 1 m ylimääräistä rajalankaa (18) myöhemmin tehtäviä sovittamisia varten. Poista rajalangan (18) eristys molemmista päistä eristyspihtien avulla 10 - 15 cm:n matkalta latausasemaan (19) liittämistä varten. Irrota verkkopistoke, ennen kuin liität rajalangan (18) latausasemaan (19). Latausaseman (19) etusivulle vedetty rajalanka (18) täytyy vetää taakse latausaseman (19) alasivulla olevien johdonpitimien kautta. Liitä tämä rajalanka (18) vasemmanpuoleiseen, mustaan liitäntään. Vie sitten taaempi rajalanka (18) liitäntäalueella olevan reiän läpi (vedonesto) ja liitä se oikeanpuoleiseen, punaiseen liitäntään (kuva 7a).

Huomio! Rajalangat (18) eivät saa mennä ristiin!

Liitä latausasema sitten virransyöttöön. Latausaseman (19) LED-näytön (21) tulee palaa jatkuvasti vihreänä oikein suoritetun asennuksen jälkeen. Jos LED ei pala, tarkasta ensin liitännät. Jos LED palaa, mutta ei jatkuvasti vihreänä, lue taulukko "Latausaseman näyttö ja vianpoisto" tämän käyttöohjeen lopussa.

5.7 Päällekytkentä ja asennuksen tarkastus

Heti kun latausaseman (19) LED-näyttö (21) palaa vihreänä, niin leikkuualue on valmis ruo

honleikkuurobotin käyttöä varten. Varmista ensin, että rajalangan (18) kiinnityskoukut (14) on lyöty kokonaan maan sisään. Aseta ruohonleikkuurobotti n. 3 m latausaseman (19) taakse rajalangan (18) eteen. Tällöin ruohonleikkuurobotin tulee olla 90° kulmassa rajalankaan (18) nähden (kuva 7b). Kytke pääkytkin (7) päälle (ON) (kuva 8). Vapauta ruohonleikkuurobotti PIN-koodin avulla (katso luku "Sulkulaitteet / PIN"). Paina "MODE"-näppäintä (52). Valitse sitten navigointinäppäimillä (55) kohta "Latausasemaan" ja vahvista se "OK"-näppäimellä (56).

Paina START-nappainta (53) ja sulje sitten näytön suojus (23). Nyt ruohonleikkuurobotti kulkee vastapäivään rajalankaa (18) pitkin. Tarkkaile ruohonleikkuurobottia koko rajalangan (18) pituuden ajan, kunnes se seisoo taas latausaseman (19) edessä. Jos ruohonleikkuurobotilla on vaikeuksia jossain kohdassa, korjaa tarvittaessa rajalangan (18) asento ja toista menettely. Ruohonleikkuurobotin akku ladataan sitten täyteen. Jos telakoitumisessa ilmenee ongelmia, sinun täytyy ehkä siirtää latausasemaa (19) sivusuunnassa uuteen paikkaan, kunnes telakoituminen onnistuu ongelmitta.

Voit pysäyttää ruohonleikkuurobotin milloin vain punaisella STOP-nappaimella (3). Kun STOP-nappäintä (3) on painettu, niin ruohonleikkuurobotti pysähtyy ja odottaa lisäohjeita.

5.8 Latausaseman kiinnittäminen

Kun on varmistettu ruohonleikkuurobotin asianmukainen toiminta ja löydetty latausasemalle (19) sopiva paikka, niin latausasema (19) täytyy kiinnittää paikalleen kiinnitysruuveilla (15). Ruuvaa kiinnitysruuvit (15) kuusikanta-avaimella (22) kokonaan maahan. (Kuva 7c)

5.9 Akun tehonäyttö

Paina akun tehonäytön katkaisinta. Akun tehonäyttö ilmoittaa akun lataustilan 3 LED:in avulla (kuva 13b).

Kaikki 3 LED:ä palavat:

Akku on ladattu täyteen.

2 tai 1 LED(iä) palaa:

Akussa on vielä riittävästi tehoa.

1 LED vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois laitteesta ja anna akun olla päivän verran huoneenlämmössä.

enlammossa. Jos virhe esiintyy jälleen, niin akku on tyhjentynyt aivan täysin ja vahingoittunut. Ota akku pois laitteesta. Viallista akkua ei saa enää käyttää tai ladata.

Huomio!

Jos käytät moni-Ah-akkusarjaa (esim. 4 - 6 Ah), säädä se aina suuremmalle teholle. Ruohonleikkuurobotin hellävaraisen lataamisen ja purkautumisen ansiosta ei ole tarpeen käyttää vähäisempää tehoa akun eliniän pidentämiseksi.

5.10 Akun lataaminen latauslaitteella

Tavallisessa käytössä ruohonleikkuurobotin akku (A) ladataan latausaseman (19) kautta. Tästä riippumatta Power-X-Change-sarjan akun (A) käyttämistä varten se voidaan ladata myös erillisellä Power-X-Charger -latauslaitteella. Huomio! - Malliversiosta riippuen latauslaite (kuva 13a / kohta B) ei aina sisälly ruohonleikkuurobotin toimitukseen.

1. Tarkasta, että tyyppikilvessä annettu verkkojännite vastaa käytettävissä (B) olevaa verkkojännitettä. Työnnä latauslaitteen verkkopistoke pistorasiaan. Vihreä LED alkaa vilkkua.
2. Työnnä akku (A) latauslaitteeseen (B) (kuva 13a).
3. Kohdasta 'Latauslaitteen näyttö' löydät taulukon, josta selviävät latauslaitteen LED-näytön merkitykset.

Latauksen aikana akku saattaa lämmetä hieman. Tämä on kuitenkin normaalia.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta.

onko pistorasiassa verkkojännite - ovatko latauskontaktit moitteettomasti yhteydessä latauslaitteeseen.

Jos akkusarjan lataaminen ei vieläkään onnistu, pyydämme toimittamaan

latauslaitteen - sekä akkusarjan

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalveluumme tai myyntipisteeseen, josta laite on ostettu, saadaksesi ohjeet asianmukaista lähettämistä varten.

Huolehdi akkujen tai alkukäyttöisen laitteen lähettämisessä ja hävittämisessä siitä, että ne on pakattu erikseen muovipusseihin, jotta vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pitkä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahingoittuminen!

6. Käyttö

6.1 Pääkytkin

Ruohonleikkuurobotti on varustettu pääkytkimellä (7). Kytke ruohonleikkuurobotti pääkytkimellä (7) päälle (ON) ja pois (OFF) (kuva 8). Kun ruohonleikkuurobotti on kytketty päälle, niin se lukittuu PIN-koodilla.

6.2 Käyttöpaneeli

Ruohonleikkuurobotti on ohjelmoitu jo tehtaalla käyttäen sen vakioasetuksia. Niitä voidaan tarvittaessa kuitenkin muuttaa. Tehtaan asetukset sopivat tosin lähes kaikkiin puutarhoihin, mutta siitä huolimatta sinun tulisi perehtyä mahdollisiin vaihtoehtoihin.

LCD-näytöllä varustetun käyttöruudun selitys (kuva 9)

1. LCD-näyttö
2. "SET"-nappain - asetusnappain
3. "MODE"-nappain - leikkuuohjelmanappain
4. "START"-nappain - käynnistysnappain
5. "BACK"-nappain - takaisin-nappain
6. Navigointinäppäimet
7. OK-näppäin vahvistuspainikkeena

6.3 Leikkuukorkeuden säätö

Huomio! Leikkuukorkeuden säädön saa tehdä vain ruohonleikkuurobotin ollessa sammutettuna.

Paina tätä varten STOP-näppäintä (3). Leikkuukorkeuden säädöllä (4) ruohonleikkuurobotti mahdollistaa leikkuukorkeuden portaattoman säädön välillä 20 ja 60 mm, ja korkeus voidaan lukea asteikosta.

Jos ruohon korkeus on yli 60 mm, niin se täytyy lyhentää vähintään 60 mm:n korkeudelle, jotta ruohonleikkuurobottia ei kuormiteta liikaa ja vähennetä sen käyttötehoa. Käytä tähän tavallista ruohonleikkuria tai trimmeriä.

Asennuksen jälkeen voidaan leikkuukorkeus sovittaa leikkuukorkeuden säädön (4) avulla. Aloita aina suuremmasta leikkuukorkeudesta ja vähennä sitä pienin askelin haluttuun leikkuukorkeuteen asti.

6.4 Estolaite / PIN

Estolaite ehkäisee ruohonleikkuurobotin luvattoman käytön ilman voimassa olevaa koodia. Tätä varten sinun täytyy syöttää henkilökohtainen nelinumeroinen turvallisuuskoodi.

eston vapautus

Ennen kuin otat ruohonleikkuurobotin käyttöön, sinun täytyy syöttää oikea PIN-koodi (vakio-PIN: 0-0-0-0). Syötä PIN-koodi navigointinäppäimillä (5).

Vakio-PIN-koodi: Uusi PIN-koodi:

0000

Muuta PIN-koodi

Menettele seuraavasti PIN-koodin muuttamiseksi:

1. Vapauta käyttöruutu.
2. Paina ensin ”SET”-näppäintä (51) voidaksesi muuttaa asetuksia.
3. Siirry LCD-näytön (50) valikossa navigointinäppäimillä (55) kohtaan ”Yleistä” ja sitten ”PIN-koodi”.
4. Syötä ensin senhetkinen PIN-koodi: (vakio-PIN-koodi 0-0-0-0) navigointinäppäimillä (55).
5. Syötä sitten navigointinäppäimillä (55) henkilökohtainen PIN-koodisi.
6. Vahvista edellä tehdyt asetukset.
7. Toista vaiheet 5. ja 6. uuden PIN-koodin vahvistamiseksi.
8. Huomio! Kirjoita uusi PIN-koodi muistiin!

PIN-koodin pyyntö, jos se menetetään

Pidä ruohonleikkuurobottisi ostotosite ja sarjanumero tallessa. Tarvitset ne saadaksesi PIN-koodisi! Vaihtoehto A:

1. Paina lukitussa tilassa SET-painiketta (51) 6 sekunnin ajan.
2. PUK-tunnus näytetään nyt näyttöruudussa (50).
3. Ota yhteyttä huoltopalveluun saadaksesi PIN-koodisi.

Vaihtoehto B

1. Liitä USB-liitäntään (24) tyhjä muistitikku, kuten kuvassa näytetään (kuva 11).
2. Kytke pääkytkin (7) päälle (ON).
3. Ruohonleikkuurobotti tallentaa PUK-tunnuksen automaattisesti USB-muistitikullesi ja päättää tapahtuman vihellysäänellä.
4. Vedä USB-muistitikku pois. Lue USB-muistitikun tiedot mikrotietokoneella. Ruohonleikkuurobotti on luonut tekstitiedoston (*.txt). Tähän tiedostoon sisältyy PUK, henkilökohtainen koodi. Käänny asiakaspalvelun puoleen

en saadaksesi PIN-koodisi.

6.5 Ruohonleikkuurobotin asetukset

LCD-näytön (50) päävalikosta löytyvät ruohonleikkuurobotin senhetkiset päivä- ja kellonaika-asetukset sekä senhetkinen lataustila. Merkkirivillä näytetään samoin sadeilmaisimen tila, rajalangan signaali sekä valittu leikkuuohjelma. Käyttöruudun kautta voit valinnaisesti tehdä

"SET"-näppäimellä (51) asetuksia ruohonleikkuurobottiin ja "MODE"-näppäimellä (52) käynnistää ruohonleikkuurobotin eri leikkuuohjelmilla. Siirry navigointinäppäimillä (55) haluttuun kohtaan tehdäksesi asetuksia. Paina "BACK"-näppäintä (54) poistuaksesi tästä valikosta.

Asetukset, "SET"-näppäin (51)

"SET"-näppäimellä (51) voit tehdä perusluontoisia asetuksia ruohonleikkuurobottiin. Siirry navigointinäppäimillä (55) haluttuun kohtaan ja vahvista tai kumoa tekemäsi asetukset sitten "OK"-näppäimellä (56) tai "BACK"-näppäimellä (54).

Aikataulu

Siirry navigointinäppäimillä (55) haluttuun viikonpäivään, jona haluat tehdä asetuksen. Ruohonleikkuurobotti alkaa normaalissa käyttötavassa automaattisesti leikata ruohikkoasi vastaavana viikonpäivänä asetettuun aikaan. Leikkuuajalle suositellaan viitearvona 8 tuntia päivässä 500 m²:n alueelle. Valittua työaikaa täytyy mukauttaa puutarhan koon ja monimutkaisuuden mukaan.

- Alue

Mutkikkailla puutarha-alueilla ruohonleikkuurobotilla voi olla vaikeuksia päästä joka alueelle ja leikata ruoho kauttaaltaan. Tässä tapauksessa voidaan valita useampia aloituskohtia rajalangan (18) varrella. Näin ruohonleikkuurobotti pääsee myös vaikeammin tavoitettaville puutarhan alueille. Ruohonleikkuurobotti kulkee määrätyn matkan rajalankaa (18) pitkin ja aloittaa leikkuutyön tällä alueella (kuva 6m). Siirry navigointinäppäimillä (55) haluttuun kohtaan, jonka haluat muuttaa, ja aseta haluttu etäisyys ja leikkuutiheys. Latausasema määritetään automaattisesti aloituskohdaksi 1. Kaksi muuta aloituskohtaa voidaan valita vapaasti. Mittaa tätä varten latausaseman (19) ja aloituskohdan välimatka myötävään rajalankaa (18) pitkin. Tiheysarvolla määrität, kuinka usein ruohonleikkuurobotti aloittaa työnsä latausasemasta (19) tai kustakin aloituskohdasta.

Reunojen leikkuu

Siistin nurmikonreunan saamiseksi voidaan

toimentaa asetus, Reunan leikkuu. Samoin voidaan saataa reunanleikkuun tiheys, siis missa tahdissa numikon reuna halutaan leikata tyoskentelyikkunan alussa, ennen kuin ruhonleikkuurobotti aloittaa leikkuutyon. Vakioasetukssessa ruhonleikkuurobotti aloittaa leikkuun joka 7. tyopäiv siten, etta se leikkaa reunan kertaalleen koko rajalankaa pitkin kulkien.

Virhemuisti

Saat ruohonleikkuurobottisi viimeisimplien hairioilmoitusten tiedot.

Sadeilmaisin

Sadeilmaisimen (5) voit ohjelmoida tälla asetuksella. Tehtaalla tehty ilmaisimen vakioasetus on Päälle. Voit toimentaa sadeilmaisimen (5) tai kytkea sen pois.SEKA SÄATAA SEN VIVEAJAN. VIVEAJALLA tarkoitetaan sita iakaa, Jonka ruohonleikkuurobotti pysyy sadeilmaisimen (5) kuivuttua viela latausasemassa (19).

- Pois latausasemasta

Se matka,jonka ruohonleikkuurobotti kulkee taaksepain latausasemasta (19)pois,voidaan sataa. Ruohonleikkuurobotti kulkee ensin asetetun matkan verran taaksepain,ennen kuin se kaantyy leikkupinnalle tai kulkee aloituskohtansa suuntaan.Varmista, ettei ruohonleikkuurobotti poistu leikkuualueelta asetetun peruutusmatkan vuksi.

Yleista

• PIN-koodi: Voit muuttaa ruohonleikkuurobotin PIN-koodin ja käytäa henkilökohtaista PIN-koodiasi. Toimi tassä kuten luvussa „Sukulaitteet / PIN" on kuvattu. Huomio! Kirjoita uusi PIN-koodi muistiin.
• Päivä & aika: Siirry navigointinäppäimilla (55) vastaavaan koitaan ja tee haluamasi assetukset.
• Kieli: Siirry navigointinappaimilla (55) halua-maasi kieleen.
• Ohjelmistoversio: Tässä ilmoitetaan ruohonleikkuurobotin senhetkinen ohjelmistoversio.

Leikkuuohjelmat - MODE-painike (52)

Siirry navigointipainikkeilla (55) haluamaasi leikkuuohjelmaan aloittaaksesi sen. Voit aina valita ensisijaisen alueen / pääalueen ja toissijaisen alueen / sivualueen välillä. Tarkat tiedot molemmista alueista löydät luvun 'Käyttöönotto' kohdasta 'Rajalanka'.

Leikkuu

Käynnistä ruohonleikkuurobotti ruohonleikkuun aloittamiseksi ja ruohonleikkuurobotti siirtyy tavalliseen käyttötapaan asetetun aika

taulun mukaan.

Reunojen leikkuu

Aseta ruohonleikkuurobotti rajalangan (18) lähelle ja käynnistä ruohonleikkuurobotti sen ollessa latausasemassa (19). Ruohonleikkuurobotti kulkee rajalankaa (18) pitkin leikkuri toiminnassa myötäpäivään latausaseman (19) takasivulle asti. Sitten ruohonleikkuurobotti palaa latausasemaan (19), mikäli aktiivinen työaika ei ole sillä hetkellä voimassa.

- Spot Mowing

On mahdollista, että ruohonleikkuurobottisi ei leikkaa joka kohtaa riittävän perusteellisesti. Aseta ruohonleikkuurobotti haluamaasi kohtaan ja käynnistä ruohonleikkuurobotti. Ruohonleikkuurobotti alkaa leikata ruohoa spiraalin muodossa, kunnes se törmää esteeseen tai rajalankaan (18). Sitten ruohonleikkuurobotti palaa latausasemaan (19), mikäli aktiivinen työaika ei ole sillä hetkellä voimassa.

Latausasemaan

Lähetä ruohonleikkuurobottisi takaisin latausasemaan (19). Ruohonleikkuurobotti etsii rajalangan (18) ja seuraa sitä vastapäivään latausasemalle (19). Tässä toissijaisen alueen / sivualueen vaihtoehto jätetään pois.

6.6 Ruohonleikkuurobotin ohjaus

Aloitusmenettely

1. Paina STOP-painiketta (3) ja avaa näytön suojus (23) kokonaan.
2. Vapauta käyttöruutu (2).
3. Valitse haluttu leikkuuohjelma sekä kulloinenkin työalue MODE-näppäimellä (52).
4. Paina START-näppäintä (53).
5. Sulje näytön suojus (23).

Ruohonleikkuurobotti työskentelee nyt leikkuuajan asetuksen mukaisesti. Työajan aikana akun lataustilaa valvotaan ja se näytetään LCD-näytön (50) kautta. Kun akun lataustila laskee arvoon 30 %, niin ruohonleikkuurobotti palaa automaattisesti latausasemaan (19).

Leikkuun keskeyttäminen

1. Paina STOP-näppäintä (3) pysäyttääksesi ruohonleikkuurobotin heti.
2. Avaa näytön suojus (23) kokonaan.
3. Vapauta käyttöruutu (2).
4. Paina MODE-näppäintä (52) ja valitse Latausasemaan lähettääksesi ruohonleikkuurobotin rajalankaa (18) pitkin takaisin latausasemaan (19).
5. Paina START-näppäintä (53).

FIN

1. Sulje näytön suojus (23).

STOP-tila:

Kun STOP-painiketta (3) painetaan, niin ruohonleikkuurobotti on STOP-tilassa, joka näytetään LCD-näytössä (50). Ruohonleikkuurobotti keskeyttää leikkuun, kunnes tila kumotaan jälleen. Kun käyttöruutu (2) on saanut vapautuksen, niin näkyviin tulee ikkuna, jossa ehdotetaan STOP-tilan kumoamista. Tila kumoutuu vahvistamalla tämä ehdotus. Muussa tapauksessa ruohonleikkuurobotti jää pysähdyksiin. Jos ruohonleikkuurobotti käynnistetään tai lähetetään takaisin latausasemaan (19), niin STOP-tila kumotaan samoin. Sulje näytön suojakansi (23).

6.7 Ruohonleikkuurobotin ohjaus mobiilisovelluksella

Kaikki asetukset, jotka voidaan tehdä käyttöpaneelin avulla, voidaan tehdä samoin mobiilisovelluksella. Lataa ensin Einhell-mobiilisovellus ruohonleikkuurobottia varten älypuhelimeesi. Einhell-mobiilisovelluksen saat seuraavalla linkillä ja QR-koodilla:

iOS: http://qr.einhell.com/12e103ce

Android: http://qr.einhell.com/176c0443

Liitä ruohonleikkuurobotti Bluetooth-yhteydellä älypuhelimeesi ja suorita näytössä annetut toimet.

Bluetooth-yhteyttä koskevia ohjeita:

• Liitä ruohonleikkuurobotti Einhell-mobiilisovellukseen, kun olet ensin kirjautunut käyttäjänä ja rekisteröinyt laitteen. Android-laitteissa sijaintipalvelulle täytyy antaa lupa Einhell-sovellusta varten, jotta Bluetooth-yhteyttä voi käyttää. Liitä ruohonleikkuurobotti ainoastaan älypuhelimessasi olevaan Einhell-sovellukseen. Luo yhteys ruohonleikkuurobottiin Einhell

sovelluksen avulla.

• Bluetooth-yhteyden kantavuus ei ole rajaton. Pysy siksi ruohonleikkuurobotin lähellä sen ohjaamista varten.
• Ruohonleikkuurobotti voi olla yhteydessä aina vain yhteen älypuhelimeen kerrallaan.
• Katkaise Bluetooth-yhteys, kun olet tehnyt kaikki haluamasi säädöt ruohonleikkuurobottiin.

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Ennen kaikkia puhdistus- ja huoltotöitä laite tulee kytkeä jännitteettömäksi. Vedä tätä varten verkkopistoke pistorasiasta ja kytke laite pääkytkimellä (7) pois (OFF) (kuva 8). Ota lisäksi akku pois ruohonleikkuurobotista. Varo! Käytä suojakäsineitä

7.1 Puhdistus

• Pidä turvalaitteet, ilmaraot ja moottorin runko niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta.
• Ruohonleikkuurobottia ei saa puhdistaa juoksevalla vedellä, eikä varsinkaan painepesurilla. Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuottimia; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.
• Puhdista ruohonleikkuurobotti harjalla tai rievulla, mikäli mahdollista. Tarkasta terien (10) ja teräkiekon (11) esteetön liikkuvuus. Käytä ruohonleikkuurobotin (1) ja latausaseman (19) latauskontaktien puhdistamiseen metallille tarkoitettuja puhdistusvälineitä tai erittäin hienorakeista hiomapaperia. Puhdista kontaktit varmistaaksesi tehokkaan lataamisen.

7.2 Huolto

Kuluneet tai vahingoittuneet terät (10) sekä niiden kiinnitysruuvit tulee aina vaihtaa sarjoittain. Vaihda kuluneet tai vahingoittuneet osat uusiin. Laitteen keston pidentämiseksi tulisi kaikki ruuviliitokset sekä pyörät ja akselit puhdistaa

ja sitten öljytä.

• Ruohonleikkuurobotin säännöllinen hoito takaa sen kestävyyden ja tehokkuuden, sekä lisäksi parantaa ja helpottaa nurmikkosi leikkaamista huomattavasti. Suurin kulutus kohdistuu leikkuuteriin (10). Tarkasta terien (10) kunto ja kiinnitys säännöllisin väliajoin. Jos ruohonleikkuurobotti alkaa täristä liian voimakkaasti, niin tämä voi tarkoittaa sitä, että terät (10) ovat vahingoittuneet tai vääntyneet törmäyksistä. Jos terät (10) ovat kuluneet tai vahingoittuneet, niin ne täytyy vaihtaa heti. Tarkasta nurmikon leikkuujälki säännöllisesti. Jos terät ovat tylsyneet, niin ruohonkorret leikataan epäsiististi poikki. Tällöin nurmikon pinta voi kuivua helposti ja muuttua ruskeaksi. Vaihda siksi terät säännöllisin väliajoin, jotta saat aina siistin ja suoran leikkuujäljen. Tarkasta säännöllisesti, onko ruohonleikkuurobotin alapinnalla likaa. Puhdista ruohonleikkuurobottisi säännöllisesti. Poista pahemmat likakertymät välittömästi.
• Ensimmäisinä viikkoina käyttöönoton jälkeen ja kun nurmikko on leikattu tavallista ruohonleikkuria käyttäen, ruohonleikkuurobottisi voi nopeasti likaantua pahasti. Tarkasta siksi ruohonleikkuurobottisi alapinta useammin tähän aikaan. Lyhennä nurmikko vain pienin askelin, jotta vältetään pahat likaantumiset. Laitteen sisällä ei ole muita huoltoa tarvitsevia osia.

7.2.1 Terien vaihto

Käytä ainoastaan alkuperäisteriä, koska muussa tapauksessa laitteen toimintaa ja turvallisuutta ei enää voida taata.

Ruohonleikkuurobotti on varustettu kolmella teräkiekkoon (11) asennetulla terällä (10). Näiden terien (10) elinikä on enintään 3 kuukautta (ellei törmätä esteisiin). Ole hyvä ja vaihda kaikki kolme terää (10) samanaikaisesti, jotta laitteesi tehokkuus ja tasapaino eivät heikkene.

Menettele seuraavasti teriä (10) vaihtaessasi (kuva 12) - Huomio! - käytä suojakäsineitä:

1. Estä leikkuuterän (11) pyöriminen ruuviavaimella. Pistä ruuviavain tätä varten sille tarkoitettujen leikkuuterän (11) ja suojaharavan reikien läpi.
2. Irrota kiinnitysruuvit.
3. Ota terät (10) pois ja pane niiden tilalle uudet. Vaihda kaikki kolme terää (10) aina sarjoittain.
4. Sen jälkeen kiristä kiinnitysruuvi jälleen tiuk

kaan. Varmista, että uudet terät (10) voivat pyöriä vapaasti.

Suorita säännöllisin väliajoin ruohonleikkuurobotin yleistarkastus ja poista kaikki siihen kertyneet lianjätteet. Tarkasta terien (10) kunto ehdottomasti ennen joka kasvukauden alkua. Käänny korjausten vuoksi teknisen asiakaspalvelumme puoleen. Käytä ainoastaan alkuperäisiä varaosia.

7.2.2 Ohjelmistopäivitys

Jos haluat päivittää ohjelmiston, kopioi uusi ohjelmisto tyhjälle USB-muistitikulle (tarvittaessa formatoi USB-tikku ensin uudelleen). Varmista, että akku on ladattu täyteen, ennen kuin suoritat seuraavat vaiheet.

1. Aseta ruohonleikkuurobotti leikkuualueelle. Ruohonleikkuurobotti ei saa olla latausasemassa ohjelmistopäivityksen aikana.
2. Liitä USB-muistitikku USB-liitäntään kuvan mukaisesti. (kuva 11)
3. Kytke pääkytkin (7) päälle (ON).
4. Ruohonleikkuurobotti aloittaa nyt ohjelmistopäivityksen ja näyttää senhetkisen tilan.
5. Kun päivitystapahtuma on saatu loppuun, vedä USB-tikku pois ja käynnistä ruohonleikkuurobotti uudelleen pääkatkaisimella (7).

7.2.3 Rajalangan korjaaminen

Jos rajalanka (18) leikkautuu jossain kohdassa poikki, käytä sen korjaamiseen mukana toimitettua kaapeliliitintä (16). Vie tätä varten poikkileikatun rajalangan (18) molemmat päät kaapeliliittimeen (16) ja paina se pihtien avulla kokoon. Liitä verkkopistoke pistorasiaan. Tarkasta sitten latausaseman (19) LED-näytön (21) avulla liitoksen toimivuus.

7.3 Varaosatilaus

Varaosia tilattaessa tulee antaa seuraavat tiedot:

laitteen tyyppi, laitteen tuotenumero, laitteen tunnusnumero, tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muita tietoja löydät verkkosivustosta www.Einhell-Service.com

Varaterien tuotenumero: 34.140.20

FIN

8. Säilytys

Lataa akku ennen talven yli säilyttämistä täyteen ja kytke ruohonleikkuurobotti pääkytkimellä (7) pois (OFF). Ota akku laitteesta pois. Erota verkko laite (13) virransyötöstä ja latausasemasta (19).

Rajalanka (18) voi jäädä talven yli ulkosalle. Varmista kuitenkin, että liitännät on suojattu korroosiolta. Tätä varten erota rajalangan (18) liitokset latausasemasta (19).

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Optimaalinen säilytyslämpötila on 5 °C:n ja 30 °C:n välillä. Säilytä laite alkuperäispakkauksessaan.

9. Kuljetus

Kytke laite pääkytkimellä (7) pois (OFF). (kuva 8) - Pane kuljetusvarmistukset paikalleen, mikäli ne ovat olemassa. Suojaa laitetta vaurioilta ja voimakkaalta tärinältä, jota voi esiintyä erityisesti ajoneuvoissa kuljetettaessa. Varmista, ettei laite voi siirtyä paikaltaan tai kaatua. Kanna ruohonleikkuurobottia kantokahvasta (6) terälevy (11) itsestäsi pois käännettynä.

10. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuun käytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa käytöstä poiston kansallisten kierrätystalous- ja jätehuoltolakien edellyttämällä tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä varusteita ja apuvälineitä, joissa ei ole sähköä.

Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan laitteesta pois.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

FIN

11. Latausaseman näyttö ja vianpoisto

LED-näytö (21) Kuvaus Ratkaisu
Pois - Ei virtaa -	Tarkasta virransyöttö
Palaa vihreänä - Valmiina leikkaamaan - Akku ladattu täyteen - Rajalanka (18) liitety
Vilkkuu vihreänä - Rajalanka (18) leikkautunut poikki	- Tarkasta, onko rajalangassa (18) katkok-sia
Palaa punaisena - Akku ladataan - Odota, kunnes akku on ladattu täyteen.

12. Ruohonleikkuurobotin näyttö ja vianpoisto

Ruohonleikkuurobotin häiriöilmoitus LCD-näytössä (50)

Häiriö Mahdollinen syy Poisto
Ei signaalia	- Rajalanka liitety värarin - Ei virransyöttöä - Rajalanka (18) katkaistu	Tarkasta, palaako latausaseman (19) LED-näytö (21) vihreänä - Varmista, ettã rajalanka (18) on vedetty oikein ja keskelle latausaseman (19) alle. - Tarkasta latausaseman (19) sisainti.
Ulkopuolella	- Rajalanka liitety värarin - Ruohonleikkuurobotti on leik-kualueen ulkopuolella	- Varmista, ettã rajalanka (18) on vedetty oikein ja keskelle latausaseman (19) alle. - Varmista, ettã ruohonleikkuurobotti on leikkualueella
Akun Häiriö	- Ruohonleikkuurobottlin on tullut paristohäiriö - Akkua ei voi ladata - Akku on päässyt elinkaaren-sa loppuun	- Varmista, ettã akku on asennettu oikein. - Tarkasta, onko pääkatkaisin (7) pääälla-asennossa (ON), kun ruohonleikkuurobotti on latausasemassa (19). - Tarkasta latausaseman (19) sisainti. Vaih-da tarvittaessa akku uuteen.

FIN

Häiriö Mahdolinen syr Poisto
Akku ylikuum Lian körkea / liian alhainen akun lämpötila tai ohjauksen ylikuumeneminen - Kun paristolämpötila yllittää 65 °C, niin ruohonleikkuuro-botti palaa takaisin latausa-semaan (19). - Kun pariston lämpötila on yli 45 °C tai alle 0 °C, niin lataustapahtuma pysäytä-tään ja ruohonleikkuurobotti odottaa latausasemassa (19).	- Muuta työaika kesällä aikaisin aamutun-teihin ja välta käytämästä ruohonleikkuurobottia päävän kuumien tuntien aikana. - Akun tai ohjauksen jäähdyttyä sallitulle lämpötila-alueelle ruohonleikkuurobotti palaa automaattisesti ohjelmoituun käytöön.
Nostetu ylös - Nostoilmaaisin lauennut jatku-vasti 10 sekunnin ajan	Paina STOP-painiketta (3) avataksesi näytön suojuksen (23). Aloita leikkuu käyttruudun (2) kautta uudelseen: - Jos tãmã virhe esintyy useammin, tarkasta, onko leikkuualueella yli 10 cm:n korkeita esteitä ja poista ne tai erota steet rajalangalla (18) leikkuualueesta.
Este edessã - Esteilenilmaisin toimentunut useamman kerran yhden minuutin aikana - Esteilenilmaisin toimentunut jatkuvasti 10 sekunnin ajan - Esteilenilmaisin toimentunut kolme kertaa paluumatkalla latausasemaan (19)	Paina STOP-painiketta (3) avataksesi näytön suojuksen (23). Aloita leikkuu käyttruudun (2) kautta uudelseen: - Tarkasta, onko ruohonleikkuurobotti jäänytesteen eteen tai juuttunut kiinni puiden, pensaiden jne. vällin. Poista este tai välta tãtã aluetta. - Jos tãmã virhe esintyy useammin, tar-kasta rajalangan (18) sjoittelu. Huomioi erityisesti ahtaat kulmat, käytävät, aidat, kivet jne. ja mukauta rajalangan (18) aset- telua, mikãi tarpeen. - Tarkasta, onko ruho 1 lian korkeaa ja tukkii ruohonleikkuurobotin. Siinã tapauksessa leikkaa ruho 60 mm:n mittaiseksi.

FIN

Häiriö Mahdol	linen syy Poisto
Lian lähellä ase-maa	- ruohonleikkuurobotti lähetettiin takaisin liian lähellä latausasemaa (19).	Paina STOP-painiketta (3) avataksesi näytön suojuksen (23). Aloita leikkuu käyttruudun (2) kautta uudelseen: - Ruohonleikkuurobotti tulee lähettä Takai-sin latausasemaan (19), kun välimalka on vähintään 2 m.
Kaatunut - Ruohonleikkuurobotti kallis-tettiin jatkuvasti 10 sekunnin ajan - Ruohonleikkuurobotti on ollut pitempään kallistuneena	Paina STOP-painiketta (3) avataksesi näytön suojuksen (23). Aloita leikkuu käyttruudun (2) kautta uudelseen: - Vie ruohonleikkuurobotti tasaiselle pinnal-le ja käynistä se uudelseen. - Jos ruohonleikkuurobotti on callistunut leikkualueella olevan jyrkän rinteen vuok-si, mukauta rajalangan (18) asettelua va-staavasti jyrkkien nousujen välttämiseksi.
Pyörävirhe - Takapyörät (8) ovat nousseit ilmaan steen vuoksi - Takapyörät (8) voivat pyörä vapaasti epātasaisessa ruhikossa	Paina STOP-painiketta (3) avataksesi näytön suojuksen (23). Aloita leikkuu käyttruudun (2) kautta uudelseen: - Vie ruohonleikkuurobotti tasaiselle pinnal-le ja käynistä se uudelseen
STOP-nupin virhe Näytön suojus (23) on avattu, mutta STOP-painiketta (3) ei ole toimennetty	Paina STOP-painiketta (3) avataksesi näytön suojuksen (23). Aloita leikkuu käyttruudun (2) kautta uudelseen: - Tarkasta, että näytön suojuksen (23) voi avata ja sulkea vapaasti STOP-painikkeel-la (3). - Tarkasta STOP-painikkeen (3) toimivuus.

FIN

Häiriö Mahdolinen syy Poisto
PCB-ylikuumenenimen	Lian korkea / lian alhainen akun lampötila tai ohjauksen ylikuumeneninen - Kun paristolampötila yllittä 65 °C, niin ruohonleikkuuro-botti palaa takaisin latausa-semaan (19). - Kun pariston lampötila on yli 45 °C tai alle 0 °C, niin lataustaphtuma pysäytetän ja ruohonleikkuurobotti odottaa latausasemassa (19).	- Muuta työaika kesällä aikaisin aamutun-teihin ja välta käytämästä ruohonleikkuurobottia päävän kuumien tuntien aikana. - Akun tai ohjauksen jäähdyttä sallitulle lampötila-alueelle ruohonleikkuurobotti palaa automaattisesti ohjelmoituun käyt-töön.
Sade - Sadeilmaisin	(5) on lauennut. - Odota, kunnes ruohonleikkuurobotti on kuivunut. - Ilmaisen yksityiskohtainen kuvaus on luettavissa luvussa 5.2.
Ilmaisinhäriö - Ruohonleikkuurobotti on pysäytety ilmaisinhäirion vuoksi	Kytke pääkatkaisin (7) pois (OFF) ja jälleen paälle (ON) käynnistääksesi ruohonleikkuurobotin uudelleen.
Mooctorin häriö / ylijännite	- Ruohonleikkuurobotti on py-säytety moottorin yilivirran tai moottorin härion vuoksi	Kytke pääkatkaisin (7) pois (OFF) ja jälleen paälle (ON) käynnistääksesi ruohonleikkuurobotin uudelleen. - Tarkasta ruohon korkeus leikkuualueella ja leikkaa tarvittaessa ruoho ravallisella ruohonleikkurilla alle 60 mm:n mittaiseksi. - Lisää leikkuukorkeutta. Aloita aina su-uremmalla leikkuukkorkeudella ja alenna sitä pienin askelin aina haluttuun korkeu-teen saakka. - Tarkasta, ovatko leikkuuterät (11) ja pyörät likaantuneet ja puhdista nämä osat perus-teellisesti. - Tarkasta, onko takapyörissä ja leikku-uterissä (11) kiinnjuuttumia. Jos et voi irrottaa nätä kiinnijuuttumia, ota yhteytä toimivaltaisen huoltopalveluun.
Toimintavarhe - Ruohonleikkuurobotti on pysäytety toimintahäirion vuoksi	Kytke pääkatkaisin (7) pois (OFF) ja jälleen paälle (ON) käynnistääksesi ruohonleikkuurobotin uudelleen.

FIN

Vianhaku

Häiriö Mahdollinen syy Poisto
Ruohonleikkuuro-botti on pysähtynyt leikkualueelle. Ruohonleikkuuro-bottie ei voi käyn-nistää.	- Akun jännite liian alhainen - Vika virtapiirissä tai elektroni-ikassa	- Vie ruohonleikkuurobotti takaisin latausa-SEAAN (19) ladattavaksi.- Kytke pääkytkin (7) pälle (ON). - Kännen asiakaspalvelun puoleen.
Ruohonleikkuuro-botti ei voi ajaa latausasemaan.	- Latausasemaa (19) ei ole asennetu oikein.	- Varmista, että latausaseman (19) LED-näytö (21) palaa vihreänä.- Varmista, että rajalangat (18) on liitety latausasemaan (19) ja että etummainen rajalanka (18) on vedetty latausaseman (19) alle sen keskikhodalla.- Varmista, että latausasema (19) on sijoi-tetu oikein.
Ruohonleikkuuro-botti pysähtyy tai kulkee valvomatto-mana rajasaarekkei-den lähellä.	- Rajalankaa (18) ei ole asenettu oikein rajasaarekkeiden ympärille.	- Muuta rajalangan (18) sijaintia.- Huolehdi siità, että rajalanka (18) ei ole mennyr ristiin
Ruohonleikkuuro-botti on änekäs.	- Terät (10) ovat vahingoittu-neet - Teriiin (10) on tarttunut paljon vieraita aineita - Ruohonleikkuurobotti on käynnistetty liian lähellä steita - Terien käytö tai käytömoot-tori vahingoittunut - Muut ruohonleikkuurobotin osat vahingoittuneet	- Vaihda terät (10) uusiin. Kaikki 3 terää (10) tätyv vailtaa samanaikaiseesti.- Ruohonleikkuurobotin tehokkuus on riipp-puvainen terien (10) terävyydestä. Pidä terät (10) siksi aina hyvässä kunnossa.- Sammuta ruohonleikkuurobotti turvallises- ti ja käytä työkasineitä teriä (10) vailtaes-sasi välttäksesi viltohaavat.- Anna huoltopalvelun korjata moottori tai vaihtaa se uuteen.
Ruohonleikkuuro-botti pysyy latausa-semassa. Ruohon-leikkuurobotti palaa aina uudulleen takaisin latausase-maan.	- Väärin asetetut työajat - Akku tyhjä - Sadeilmaison lauennut - Akun lämpötila liian korkea	- Tarkasta työaikojen asetukset.- Ruohonleikkuurobotti aloittaa ja lopettaa työnsä asetetun aika-alueen mukaisesti.- Tämän työaikaikunan ulkopuolella ruo-honleikkuurobotti pysyy latausasemassa (19).
Ruohonleikkuuro-botti pysähtyy raja-langan pälä eikä pääse latausasema-an saakka.	- Akku tyhjä - Rajalangan (18) pituus ja siten myös matka latausa-semaaan (19) on liian pitkä käytetylle akulle.	- Poista mahdoliset esteet rajaalangalta (18). Huomioi rajalankaa (18) paikalleen vetäessäriittäv etäisyss esteisiin.- Ole hyvä ja käytä akkua, jonka kaspiteet- ti on suurempi.- Huomio: Käytettäessä moni-Ah-arvoista akkua (esim. 4-6 Ah) aseta teho suurempaan arvoon. Ruohonleikkuurobotin hella-varaisen lataamisen ja purkautumisen an-siosta ei ole tarpeen käytää vähäisempää tehoa akun eliniān pidentāmiseksi.

HUOMIO! Poikkileikatut rajalangat ja seuraamusvahingot eivät kuulu takuun piiriin!

13. Latauslaitteen näyttö

Näytön tila		Merkitys ja toimenpiteet
Punainen LED	Vihreä LED
Pois Vilkkuu	KäytövalmiustilaLatauslaite on liitetty sähköverkkoon ja valmis käytöön, latauslaitteessa ei ole akkua
Palaa Pois	Lataaminen	Latauslaite lataa akun pikalatauksella. Vastaavat latausajat lóytvät suora-an latauslaitteesta.Viit! Todelliset latausajat voivat poiketa hieman annetuista latausajoista. Ne ovat riipüuaiset akun jäljelläolevasta lataustehostaa.
Pois Palaa	Akuon on ladattu ja valmis käytöön. (READY TO GO)Sen jälkeen latauslaitte kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen.Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.Toimenpide:Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Pois	Sovitettu lataaminenLatauslaite on siirtynt yhlävaraiseen lataustilaan.Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-stää pitempään. Mahdollisia syitä ovat:- Akkua ei ole ladattu hyvin pitkään aikaan.- Akun lampötila ei ole ihannealueella.Toimenpide:Odota, kunnes lataaminen on päättynyt, akkua voidaan tastä huolimatta ladata edelleen.
Vilkkuu Vilkkuu	HäiriöLataaminen ei ole mahdollista. Akussa on vika.Toimenpide:Vialista akkua ei saa enää ladata.Ota akku pois latauslaitteesta.
Palaa Palaa	LampötilahäiriöAkku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä(alle 0°C)Toimenpide:Ota akku pois ja säilytä sitä 1 päävän ajan huoneenlämmössä (n. 20°C).

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* Akku
Käytömaterialiaali / käytöosat* Terät
Puuttuvat osat

^* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen? Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)? Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

Kuvaa tätä toimintavirhettä.

Takuutodistus

Arvoisa asiakas,

Tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakaspalvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse alla olevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä tuotetta sen enempää pienteollisuudessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi. Ne eivät vaikuta lakisääteisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella.

Ole hyvä ja ota huomioon, että laitteemme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.

1. Antamamme takuu ei kata näitä vaurioita:
2. laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamisesta epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käytöstä), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivallan käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
3. laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten normaalista kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pidentämiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostotodiste valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

Sisällysluettelo

5.5.5 Murto-osuuden arvonta
