| Caratteristiche tecniche | Modello: EINHELL FREELEXO 500 LCD BT+ |
|---|---|
| Tipo di prodotto | Rasaerba robotico |
| Superficie di taglio | Fino a 500 m b2 |
| Tempo di carica | Circa 90 minuti |
| Autonomia | Circa 60 minuti |
| Altezza di taglio | Da 25 a 60 mm |
| Connettivit e0 | Bluetooth |
| Peso | 7,5 kg |
| Utilizzo | Ideale per giardini di piccole e medie dimensioni |
| Manutenzione | Pulizia regolare delle lame e della carrozzeria |
| Sicurezza | Sistema di arresto automatico in caso di sollevamento |
| Informazioni generali | Garanzia di 2 anni |
Domande frequenti - FREELEXO 500 LCD BT+ EINHELL
Domande degli utenti su FREELEXO 500 LCD BT+ EINHELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Robot tagliaerba in formato PDF gratuitamente! Trova il tuo manuale FREELEXO 500 LCD BT+ - EINHELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FREELEXO 500 LCD BT+ del marchio EINHELL.

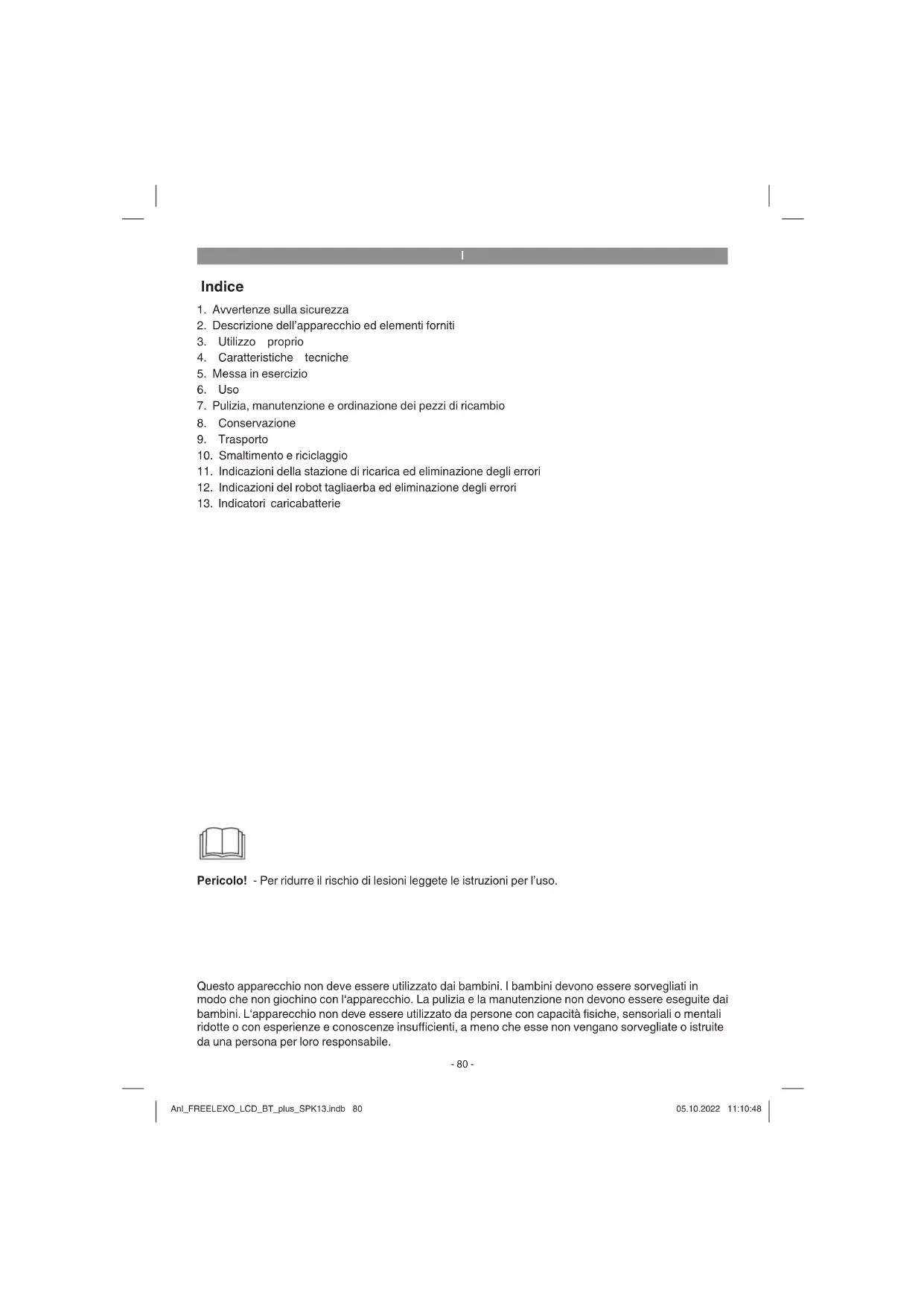

MANUALE UTENTE FREELEXO 500 LCD BT+ EINHELL
Istruzioni per l'uso originali Robot tagliaerba
- Avvertenze sulla sicurezza
- Descrizione dell'apparecchio ed elementi forniti
- Utilizzo proprio
- Caratteristica techniche
- Messa in esercizio
- Uso
- Pulia, manutenzione e ordinazione dei pezzi di ricambi
- Conservazione
- Trasporto
- Smaltimento e riciclaggio
- Indicazioni della stazione di ricarica ed eliminazione degli erre
- Indicazioni del robot tagliaerba ed eliminazione degli errors
- Indicatori caricabatterie
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso.
Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L'apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o con espersenze e conoscenze insufficienti, a meno che esse non vengano sorvegliate o struite da una persona per loro responsabile.
Pericolo!
Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparechio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparechio. Non ci assumiamo alcuna responsabilità per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.
1. Avverenze sulla sicurezza
Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.
Avvertimento!
Leggete tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett-routensile. Il mancato rispetto delle seguenti istruzioni cui causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avventenze di sicurezza e le istruzioni per eventuali necessità future.
Spiegazione dei symboli utilizzati (vedi Fig. 14)
A. AVVERTIMENO - Leggete attentamente le istruzioni per l'uso prima di utilizzato l'apparecchio!
B. AVVERTIMENTO - quando l'apparecchio è in funzione tenete la distance di sicurezza cor-rispondente!
C. AVVERTIMENTO - Attivate la funzione di blocco prima di eseguire lavori all'apparecchio o prima di sollevarlo! ATTENZIONE - Non toccate le lame rotanti
D. AVVERTIMENTO - Non salute sull'apparecchio! ATTENZIONE - Non toccate le lame rotanti
E. Grado di protezione II (isolamento doppio)
F. Conservazione delle batterie soltanto in locali asciutti con una temperatura ambiente di +10^ + 40^ . Conservate le batterie solo se sono cariche (almeno al 40% ).
G. Grado di protezione III
H. Fusibile ritardato 2 A
I. Utilizzate l'apparecchio soltanto in locali asciutti.
J. AVVERTIMENTO: Per caricare la batteria im
piegate solo l'alimentatore rimovibile NT24/1 / PS24/1 fornito con I'apparecchio.
Attenzione!
Durante un temporale togliete la spina alla presa di corrente e staccate il fi lo perimetrale alla stazione di ricarica.
2. Descrizione dell'apparecchio ed elementi forniti
2.1 Descrizione dell'apparecchio (Fig. 1/2)
- Robot tagliaerba
- Pannello di commando
- Tasto di STOP / tasto di sbloccaggio della copertura del display
- Regolazione dell'altezza di taglio
- Sensore di pioggia
- Maniglia di trasporto
- Interruttore principale
- Ruota posteriore
-
Coperchio del vano batteria
-
Lame
-
disco portalame
- Ruota anteriore
- (Cavo dell')alimentatore
- Gancio di fi ssaggio
- Vite di fissaggio
- Connettore per cavi
- Lame di ricambio
- Filoprimetrale
- Stazione di ricarica
- Contatto di ricarica
- Spia LED
- Chiave a drugola
- Copertura del display
- Porta USB
- Righello (per separare)
2.2 Elementi forniti e disimballaggio
Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparechchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.
- Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
- Togliete il materiale d'imballaggio e nelle fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elementi forniti.
Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
- Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.
Tenete presente che i nostri appearecchi non sono stati costrui per l'impiego professionale, artigiane o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
Pericolo!
L'appareccchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!
Elementi forniti, materiale di montaggio e accessori (in parte non compresi tra gli elementi forniti):
Per gli elementi forniti si veda il relative foglietto informativo accluso.
Robot tagliaerba
(Cavo dell') alimentatore
- Stazione di ricarica
Viti di fissaggio (4 pezzi)
Lame di ricambio
Gancio di fissaggio
- Filoperimetrale
- Connettore per cavi
- Chiave a brugola
Batteria
- Caricabatterie
Righello (per separare)
- Istruzioni per l'uso originali
- Avverntenze di sicurezza
Mezzi ausiliari necessari (non compresi tra gli elementi forniti)
Martello
Pinza
Pinzaspelafili
Livella(opzionale)
3. Utilizzo proprio
Il robot tagliaerba è adatto all'uso privato in giardini di piccole dimensioni ed esclusivamente per tagliare tappeti erbosi.
L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni delle lesions di ogni tipo che ne resultino.
4. Caratteristiche tecniche
Tensione 18V
Numero di giri del motore 3500 min
Tipodi protezione IPX4
Grado di protezione III
Peso. 8,0kg
Larghezza di taglio 18cm
Numero di lame 3
Pendenza max. 35%
Livello di potenza acustica L_WA 57 dB (A)
Incertezza K 2,3 dB (A)
Regolazione dell'altezza
di taglio 20-60 mm; in continuo
Lunghezza del fi lo
perimetrale consentita max. 250 m
Antenna fi hare come cavo perimetrale
Banda di frequenza d'esercizio 0-148,5 KHz
Potenza di trasmissione massima
67,05 dBuA/m
Connessione Bluetooth
Banda di frequenza d'esercizio
2400-2483,5 MHz
Potenza di trasmissione massima .-2,2 dBm
Alimentatore
Tensione in entrata: 100-240 V ~ 50/60 Hz
Tensione in uscita: 24 V DC
Corrente in uscita: 1,5 A
Grado di protezione: .II
I valori di emissione dei rumori sono stati rilevati secondo le norme EN ISO 3744:1995 e ISO 11094:1991.
Avvertimento!
Questo appearecchio sviluppa un campo elettromagnetico durante l'esercizio. In determinate circostanze quello campo più
danneggiare dispositivi medici implantati attivi o passivi. Per ridurre il rischio di lesioni
gravi o mortali, consiglioamo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositorio prima di utilizzato l'apparecchio.
5. Messa in esercizio
Leggete tutte le instruzioni per l'uso prima di iniziare l'installazione del robot tagliaerba. La qualità dell'installazione infl uisce poi sulle prestazioni del robot tagliaerba.
5.1 Principio di funzionamento
Il robot tagliaerba sceglie casually la propria direzione. Il robot tagliaerba taglia tutta l'erba del giardino lavorando su tutte le zone all'interno della superficie delimitata dal filo perimetrale (18). Non appena il robot tagliaerba riconosce un fi lo perimetrale (18) installato correttamente,esso si gira e prosegue in un'altra direzione all'interno dell'area. Anche tutte le zone che volete protegere all'interno della superficie - ad es. laghetti, alberi, mobili o aiuole - devono essere delimitate con il filo perimetrale (18). Il filo perimetrale (18) deva racchiudere uno spazio circoscritto. Se il robot tagliaerba incontrare un ostacolo all'interno della zona di taglio, torna indietro e prosegue il lavoro in un'altra direzione (Fig. 3).
5.2 Sensori
Il robot tagliaerba è dotato di numerousi sensori di sicurezza.
- Sensore di sollevamento:
Se il robot tagliaerba viene sollevato da dietro di altre 30^ dal terreno oppure se una ruota anteriore (12) si stacco dal terreno, vengono subito fermati sua il robot che la rotazione delle lame (10).
Sensore di inclinazione:
Se il robot tagliaerba si inclina notevolmente in una direzione, vengono subito fermati sua il robot che la rotazione delle lame (10).
Sensore ostacoli:
Il robot tagliaerba riconosce gli ostacoli sul suo percorso. Se il robot tagliaerbaenta in collisione con un ostacolo, vengono subito fermati sua il robot che la rotazione delle lame e l'apparecchio torna indietro allontanandosi dall'ostacolo.
Sensore di pioggia:
Il robot tagliaerba è dotato di un sensore di pioggia (5) per evitare che funzioni quando piove. Quando il robot tagliaerba riconosce
che sta piovendo, torna alla stazione di ricarica (19) dove viene completamente ricaricato. Una volta che il sensore di pioggia (5) è di nuovo asciutto, il robot tagliaerba rimane per altre due ore nella stazione di ricarica (19). Solo a quello punto riprende il lavoro se si trova alla in un periodo di attività. Se il sensore di pioggia (5) è attivato (consigliato per non danneggiare il prato), sul display (50) è visible una nuova chiara. Quando il sensore interviene appara una nuvola scura con un goccia di pioggia. Non cortocircuitate i due sensori metallici con metallo o un'alto materiale conduttore. Ciò può compensetterile il corretto funzionamento del robot tagliaerba.
5.3 Preparazione
Eseguite prima un disegno schematico del prato. Riportateanche gli ostacoli sul disegno e stabilite
come li desiderate proteggere.In questo modo
e più semplice trovare una buona posizione per
la stazione di ricarica (19) e posare il fi lo perimetrale (18) intorno a cespugli, aiuole ecc (Fig. 4).Se il manto erboso e alto pi di 60~mm delve
essere accorciato per non sovraccaricare troppo
l'appareccchio e diminuire l'efficienza di funzionamento. Utilizzate a tale scopo un convenzionale
tagliaerba o un tagliabordi.
Rimuovete dal prato tutti gli oggetti sparsi che potrebbero essere danneggiati dal robot tagliaerba o danneggiare il robot stesso.
Tenete pronti seguenti attrezzi: martello, pinza, pinza spelafi li e livella (opzionale).
Montaggio della batteria
Per l'esercizio del robot tagliaerba è necessaria una batteria (A) della seriese Power X Change. Attenzione: a seconda della variante del modello è possible che la batteria (A) non sia compresa tra gli elementi forniti con il robot tagliaerba. Aprite il coperchio del vano batteria (9). Premete il tasto di arresto della batteria (A) e spingete la batteria (A) nell'apposto vano. Chiudete il coperchio del vano batteria (9) e controllate che scatti correttamente in posizione (Fig. 10). Per rimuovere la batteria (A) aprite il coperchio del relativo vano (9). Premete il tasto di arresto della batteria (A) ed estraete la batteria (A).
5.4 Stazione di ricarica
5.4.1 Posizione della stazione di ricarica
Determine innanzitutto la posizione migliorere per la stazione di ricarica (19). É nécessaria una presa elettrica per esterni che fornisce continuamente corrente di modo che il robot tagliaerba
funzioni sempre. La stazione di ricarica (19) deve essere posizionata su una superfici cie piana all'altezza della cotica erbosa. Controllate che la zona sia in piano e ascuiutta. Scegliete un punto all'ombra perché è meglio se la batteria viene caricata in un ambiente fresco. Fate attenzione inolte che il fi lo perimetrale venga posato dritto almeno per gli ultimi 2 m dovanti alla stazione di ricarica (19) (Fig. 5a). Eventuali curve proprio dovanti alla stazione di ricarica (19) sono sono causare difficile colta di aggancio per la ricarica.
5.4.2 Localizzazione della stazione di ricarica Quando la batteria è quasi scarica, il robot tagliaerba torna alla stazione di ricarica (19) segundo il filo perimetrale (18) in senso antiorario fino alla stazione di ricarica (19). Fate pertanto attenzione a posizonzare la stazione di ricarica (19) orientata correttamente. (Fig. 5b)
5.4.3 Collegamento della stazione di ricarica all'alimentatore
- Prima di collegare la stazione di ricarica (19) all'alimentazione di corrente accertatevi che la tensione di rete sera di 100-240 V e 50/60 Hz.
- Collegate l'alimentatore (13) direttamente a una presa elettrica. Non utilizzate il cavo per altre applicazioni.
- Non usate un alimentatore (13) danneggiato. In caso di dati ai cavi o all'alimentatore (13) contattate subito un technician autorizzato per la sostituzione.
- Non ricaricate il robot tagliaerba in un ambiente umido. Non ricaricate il robot tagliaerba a temperature superiori ai 40^ o inferiori ai 5^ .
- Tenete il robot tagliaerba e l'alimentatore (13) lontani da acqua, fonti di calore e sostanze chimiche. Tenete il cavo dell'alimentatore (13) lontano da spigoli vivi per evitare danni.
6.Collegate I'alimentatore (13) alla stazione di ricarica (19).(Fig.5c)
Per ricaricare la batteria già durante l'installazione, accendete prima il robot tagliaerba con l'interruttore principale (7) e posizionatelo sulla stazione di ricarica (19).
5.4.4 Informazioni sull'operazione di ricarica Il robot tagliaerba ritorna alla stazione di ricarica (19) in una delle sequenti situazioni:
- Siete voi a far tornare indietro il robot tagliaerba in modo manuale.
La stato di carica della batteria scende sotto
al 30%
Il tempo di lavoro quotidiano è terminato.
Il sensore di pioggia è intervenuto.
Il robot tagliaerba è surriscaldato.
La modalità "Taglio cordi" ovvero "Spot mowing" è stata avviata fuori dal tempo di lavoro impostato e conclusa dal robot tagliaerba.
In questi casi il robot tagliaerba torna da solo alla stazione di ricarica (19) lungo il fi lo perimetrale (18).
Quando il robot tagliaerba torna alla stazione di ricarica (19), circa il fi lo perimetrale (18) e lo percorre in senso antiorario.
Durante l'opération di ricarica della batteria la spia LED (21) sulla stazione di ricarica (19) è illustrata in rosso.
Quando la spia LED (21) sulla stazione di ricarica (19) è illuminata in verde significi ca che la batteria è completenesse carica. Dopio la ricarica completa il robot tagliaerba riprende il lavoro oppure rimane nella stazione di ricarica (19) fi no all'intervalle di lavoro successivo.
Se durante il ritorno alla stazione di ricarica (19) si dovesse trovare un ostacolo lungo il fi lo perimetrale (18), dopo diversi tentativi il robot tagliaerba rimane fermo davanti all'ostacolo e non più raggiungere la stazione di ricarica (19). Rimuovete tutti gli ostacoli lungo il fi lo perimetrale (18).
Se la temperatura della batteria supera i 45^ I'operazione di ricaricaiene interrotta per evitare danni alla batteria. Una volta scesa di nuovo la temperatura, I'operazione di ricaricaiene ripresa automaticamente.
Se la temperatura dell'unità di controllo del robot tagliaerba supera i 65^ , il robot tagliaerba torna alla stazione di ricarica (19). Una volta scesa di nuovo la temperatura, il lavoro viene riprese secondo le impostazioni. Se la batteria si scarica prima che il robot tagliaerba torni alla stazione di ricarica (19), il robot tagliaerba non più essere avviato. Riportate il robot tagliaerba alla stazione di ricarica (19) e lasciate inserito l'interruttore principale (7). Il robot tagliaerbaiene ricaricato automaticamente.
5.5 Filoperimetrale
ATTENZIONE! Fili perimetrali tagliati e danni consequences non sono coperti alla garanzia!
5.5.1Posa del fi lo perimetrale
Il fi lo perimetrale (18) cui sere posato si appoggiato sul terreno che nel terreno stesso. In caso di terreno duro e secco i ganci di fi ssaggio (14) possono rompersi quando vengono piantati.
Irrigate il prato prima di installare il fi lo perimetrale se il terreno è molto secco.
- Installazione sul terreno
Posate il filo perimetreale (18) teso sul terreno e fissatelo con gli apposti ganci (14) acclusi se non avete intenzione di scarificare o arieggiare il prato in un momento successivo. La posizione del filo perimetreale poussere adeguata nelle prime settimane di utilizzo del robot tagliaerba. Dopo un certo tempo il filo perimetreale verrà pero superato dall'erba e non sare più visible. Installate il filo perimetreale con i ganci di fissaggio (14) a una distanza massima di 1 m tra loro. Nei punti irregulari del prato riducete la distanza tra i ganci di fissaggio. Evitate situazioni in cui il filo non sa appoggiato sul terreno. Accertatevi che il filo perimetreale non possa essere tranciato dal robot tagliaerba.
Installazione nel terreno
Interrate il filo perimetrale fino a una profondità di 5 cm. In quello modo si evitano per esempio danni al filo perimetrale (18) durante operazioni di scarificatura e aerazione.
Avyertenza!
Lasciate 1m di fi lo sul retro della stazione di ricarica per poter apportare successivamente eventuale correzioni.
5.5.2 Punti stretti
Se la superfi cie del prato comprende puncti stretti, il robot tagliaerba cuiavorari fi no a una larghezza del corrioio di almeno 1,4 m (80 cm tra fi li perimetrali) e una lunghezza max. di 8 m. (Fig. 3)
5.5.3 Distanza dal bordo del giardino
Quando il robot tagliaerba si avvicina a un fi lo perimetrale (18), quest'ultimo viene riconosciuto dai sensori anteriors del robot tagliaerba. Tuttavia, prima di girarsi il robot tagliaerba supra il fi lo perimetrale (18) per un fattoanche di 30~cm Tenetelo in considerazione nella pianifi cazione della zona di taglio. (Fig. 6a)
5.5.4Posadelfo negli angoli
Evitate di posare il fi lo perimetreale (18) negli angoli formando un angolo retto (90^) . Per assicurarsi che il robot tagliaerba non vada troppo il filo perimetreale (18), posate piuttosto il filo perimetreale (18) come individato nella Fig. 6b.
5.5.5 Calcolo della pendenza del prato
Il robot tagliaerba cui superare pendenze fi no al 35% .Evitate quando pendenze maggiori.La pendenza cui essere misurata con il rapporto tra l'altezza superata e la distanza. (Fig. 6c)
Esempio: a / b = 35cm / 100cm = 35%
5.5.6 Installazione del fi lo perimetrale supendenze
Il robot tagliaerba più scivolare sulpe pendenze, in particolare in caso di erba bagnata,e quindi superare il fi lo perimetrale (18).Pertanto si consiglia di fare attenzione ai seguenti punti (Fig.6d):
- Sulla parte superiore di un perdio il filo perimetrale (18) non dovrebbe essere installato con pendenze superiori a 35% . Mantenete qui una distanza di 30~cm da ostacoli e bordi del prato.
Sulla parte inferiore di un pendio il filo perimetrale (18) non dovrebbe essere installato con pendenze superiori a 17% . Mantenete qui una distanza di 40 cm da ostacoli e bordi del prato.
5.5.7 Tratti di strada e vialetti lastricati
Separate vialetti rialzati, superfici con pietrisco o cortecchia decorativa, aiuole a una profondità maggiore o zone simili. Posate il filo perimetrale (18) a una distanza di almeno 30 cm. (Fig. 6e e 6g)
Non è necessario分开are i vialetti alla stessa altezza della cotica erbosa, perché il robot tagliaerba può simplicamente passarci sopra. Il filo perimetrale (18) più essere posatoanche sui vialetti.(Fig.6f e 6g)
5.5.8 Isole
Proteggete gli ostacoli nella zona di taglio realizzando delle isole. In quello modo si può essere una collisione con oggetti fragili, laghetti, alberi, mobili, aiuole ecc. (Fig. 6h e 6i)
Srotolate il filo perimetrale (18) dai bordi vers so gli oggetti da proteggere.
Fissate il filo perimetrale (18) con i ganci di fissaggio (14) in senso orario intorno all'oggetto da proteggere.
- Circondate completeness le isole e riportate il filo perimetre (18) al punto in cui vi siete allontanati da bordo del prato.
La distanza fra le isole deve essere almeno di 0,8 m. Altrimenti raggruppate gli oggetti in un'unica isola. (Fig. 6h)
I fili perimetrali (18) da e verso l'isola dovrebbero essere posati in parallelo e molto vicini
I'uno all'altro. - Attenzione! I fili perimetrali (18) non devono incrociarsi! - A tale scopo fissate insieme i fili perimetrali paralleli (18) sul terreno con gli stessi ganci di fissaggio (14). (Fig. 6i)
- Il robot tagliaerba supererà nella zona di taglio i due fili perimetrali paralleli (18), ma si fermera sui fili perimetrali (18) posati singularmente.
5.5.9 Ostacoli
Ostacoli con un'altezza superiore a 10 cm (Fig. 6j)
Gli ostacoli fissi con un'altezza superiore a 10cm , come ad es. alberi, pareti, recinzioni, mobili da giardino ecc., vengono rilevati dai sensori di collisione. Se il robot tagliaerba si scontra con un ostacolo, si ferma, spegne il gruppo di taglio, torna indietro e si gira per continuare l'operazione di taglio in un'altra direzione. Gli ostacoli fragili, instabili e di valore devono essere protetti con un'isola di filo perimetrale.
Pietre e ostacoli bassi
Pietre, rocce e ostacoli sotto i 10 cm di altezza nella zona di taglio devono essere protetti, perché altrimenti il robot tagliaerba vuo passarci sopra. Ciò può causare anni e il blocco del robot tagliaerba.
Alberi (Fig. 6k)
Gli alberi vengono trattati dal robot tagliaerba come ostacoli. Ma se dal terreno dovessero sporgere radici con un'altezza inferiore a 10 cm, tale zona dovrebbe essere protetta. Questo impedisce danni alle radici e al robot tagliaerba. Tenete una distanza di almeno 30 cm tra il filo perimetrale (18) e l'ostacolo.
5.5.10 Area principale e secondaria (Fig. 6I)
Per area secondaria (B) si intende una zona di lavoro che non è collegata direttamente all'area principale (A), ad es. tramite una superfici cie erbosa o un viottolo. Per create un'area secondaria (B) separata posate il fi lo perimetrale (18) dall'area principale (A) a quella secondaria (B) e ritorno. I fi li perimetrali (18) da e verso l'area secondaria (B) dovrebbero essere posati in parallelo e molto vicini l'uno all'alto. - Attenzione! I fili perimetrali (18) non devono incrociarsi! - A tale scopo fissate insieme i fili perimetrali paralleli (18) sul terreno con gli stessi ganci di fi ssaggio (14). Per poter tagliare l'erba dell'area secondaria (B) dovete portare il robot tagliaerba in tale zona (B) manualemente. Avviate qui il programma di taglio desiderato e selezionate nel sottomenu "Area
seondaria" (vedi "Impostazioni del robot tagliaerba"). Nell'area secondaria (B) il tagliaerba non cearchera di seguire il filo perimetrale (18) fino alla stazione di ricarica (19) quando il livello di carica della batteria è basso.
5.6 Collegamento alla stazione di ricarica
Portate a termine la posa di tutto il fi lo perimetreale (18) prima di collegarlo alla stazione di ricarica.
Lasciate a entrambé le estremità 1 m extra di fi lo perimetreale (18) per poter effettare successivamente eventuali adeguamenti.
Isolate il fi lo perimetreale (18) alle estremità con una pinza spelafi li su una lunghezza tra 10 e 15 mm per il collegamento alla stazione di ricarica (19).
Staccate la spina dalla presa prima di collegare il fi lo perimetreale (18) alla stazione di ricarica (19). Il fi lo perimetreale (18) posato sul lato anteriore della stazione di ricarica (19) delve essere portato sul retrotramite i portacavi posizionati sul lato inferiore della stazione di ricarica (19). Collegate quello fi lo perimetreale (18) all'attacco nero a sinistra. Poi fate passare il fi lo perimetreale posteriore (18) atraverso il foro (supporto antistrappo) nella zona dell'attacco e collegatelo all'attacco rosso a destra (Fig. 7a).
Attenzione! I fi li perimetrali (18) non devono incrociarsi!
Eff ettuate poi il collegamento all'alimentazione di corrente. Dopo una corretta installatione la spia LED (21) della stazione di ricarica (19) dovrebbe rinanere illuminata in verde. Se il LED non è illuminato, controllate prima di tutti gli attacchi. Se il LED è illuminato, ma non rimane illuminato in verde, leggete la tabella „Indicazioni della stazione di ricarica ed eliminazione degli erreiro“ alla fi ne di queste istruzioni per l'uso.
5.7 Accensione e verifi ca dell'installazione
Non appenda la spia LED (21) della stazione di ricarica (19) è illuminata in verde, la zona di taglio è pronta per il robot tagliaerba. Accertatevi prima che i ganci di fissaggio (14) del filo perimetrale (18) siano completeness inserteri nel terreno. Mettete il robot tagliaerba ca. 3m diaetro la stazione di ricarica (19) davanti al fi lo perimetrale (18). Nel farlo il robot tagliaerba dovrebbe essere rivolto versi il fi Itro perimetrale (18) a un angolo di 90^ (Fig. 7b). Inserite (ON) l'interruttore principale (7) (Fig. 8).
Sbloccate il robot tagliaerba inserendo il PIN (sida il capitolo "Funzione di blocco/PIN"). Pre
mete il tasto "MODE" (52). Selezionate poi con i tasti di navigazione (55) il punto "Alla stazione" e confermate premendo il tasto "OK" (56). Premete il tasto "START" (53) e chiudete poi la copertura del display (23). Ora il robot tagliaerba segue il fi lo perimetreale (18) in senso orario. Osservate il robot tagliaerba per tutto il percorso lungo il filo perimetreale (18) fino a quando si trovati nuovo nella stazione di ricarica (19). Se il robot tagliaerba dovesse avere problemi in alcuni punti, correggete eventualmente il fi lo perimetreale (18) e ripetete il procedimento. La batteria del robot tagliaerba viene ora ricaricata completeness. In caso di problemi durante l'aggancio è possible che la stazione di ricarica (19) debba essere riposizzionata di lato fi no a quando l'aggancio avviene alla difficultà.
Con il tasto rosso di STOP (3) potete fermare il robot tagliaerba in qualsiasi momento. Dopo aver azionato il tasto di STOP (3), il robot tagliaerba viene fermato e attende ulteriori istruzioni.
5.8 Fissaggio della stazione di ricarica
Una volta garantito il corretto funzionamento del robot tagliaerba e trovata una posizione adeguata per la stazione di ricarica (19), la stazione di ricarica (19) delve essere fissata con le viti di fissaggio (15). Avvitate le viti di fisaggio (15) completeness nel terreno con la chiave esagonale (22). (Fig. 7c)
5.9 Indicazione di carica della batteria
Premete l'interruttore per l'indicazione di carica della batteria. L'indicazione di carica della batteria segnala lo stato di carica per mezzo di 3 LED (Fig. 13b).
Tutte 3 i LED sono illuminati:
La batteria è completamente carica.
1 LED o 2 LED sono illuminati:
La batteria dispone di una sufficiente carica residua.
1 LED lampeggia:
La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano:
La temperatura della batteria è scesa al di fatto del valore minimo. Togliete la batteria dall'apparecchio e lasciatela un giorno a temperatura ambiente. Se l'erro se presenta di nuovo, la batteria si è scaricata completamente ed è difettosa. Togliete la batteria dall'apparecchio.
Una batteria difettosa non delve più venire usata overo ricaricata.
Attenzione!
Seutilizzateuna batteria Multi-Ah (ad es.4-6 Ah) impostate sempre la capacité magiore.Non é necessarioutilizzarelacapacitàminore della batteria del robot tagliaerba per augmentare la sua duratutile dato che scaricae ricarica con sollecitationizidotte.
5.10 Ricarica della batteria con il caricabatterie
In esercizio normale la batteria (A) del robot tagliaerba viene caricata tramite la stazione di ricarica (19). Per l'utilizzo independente della batteria (A) della seriese Power X Change, questa più essere caricata con un caricabatterie Power X Charger esterno. Attenzione! - A seconda della variate del modello è possibile che il caricabatterie (Fig. 13a / Pos. B) non sua compreso tra gli elementi forniti con il robot tagliaerba.
-
Controllate che la tensione di rete individata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (B) nella presa di corrente. Il LED verde inizia a lampegiare.
-
Inserite la batteria (A) sul caricabatterie (B) (Fig. 13a).
-
Al punto, Indicators caricabatterie" trovate una tabella con i signifi cati degli indicatori LED sul caricabatterie.
Durante la ricarica la batteria si può riscaldare un po'. Ma ciò è del tutto normale.
Se la ricarica della batteria non fosse possible, verifi cate
-
che sia presente tensione di rete sulla presa di corrente;
-
che ci sia un perfetto contatto dei contatti di ricarica.
Se continuasse a non essere possibile ricaricare la batteria, inviate
ilcaricabatterie
e la batteria
al nostro servizio di assistenza clienti.
Per un invio correto contattate il nostro servizio di assistenza clienti o il punto vendita dove avete acquistato l'apparecchio.
Nel caso di invio o smaltimento di batterie ovvero di appearecchi a batteria metteteli in sacchetti di plastica separati per evitare cortocircuiti e incendi!
Per ottenere una lunga durata della batteria si deve provedere a una pumentale ricarica. Ciò è uncommon necessario quando ci si accorge della diminuzione delle prestazioni dell'apparecchio. Non fate scaricare mai completeness la batteria. Questo potrebbe danneggiarla!
6. Uso
6.1 Interruttore principale
Il robot tagliaerba è dotato di un interrottore principale (7). Con l'interruttore principale (7) accendete (ON) e spegnete (OFF) il robot tagliaerba (Fig. 8). Dop o l'accensione del robot tagliaerba, quello viene bloccato con il PIN.
6.2 Pannello di lavoro
Il robot tagliaerba è stato più programmatico in fabbrica e confi gurato con impostazioni standard. Queste sono tuttavia essere更改ile cate se necessario. Anche se le impostazioni di fabbrica sono adatte per la maggior parte dei giardini, dovreste comunique informarvi sulle opzioni disponibili.
Spiegazione del pannello di controllo con display LCD (Fig. 9)
- Display LCD
- Tasto "SET" - Tasto di impostazione
- Tasto "MODE" - Tasto del programma di taglio
- Tasto "START" - Tasto di avvio
- Tasto "BACK" - Tasto per tornare indietro
- Tasti di navigazione
- Tasto "OK" - Tasto di conferma
6.3 Regolazione dell'altezza di taglio
Attenzione! La regolazione dell'altezza di taglio delve essere eseguita solamente a robot tagliaerba spento. A tale fi ne premete il tasto di STOP (3). Il robot tagliaerba consente di adeguare in continuo l'altezza di taglio con l'apposita regolazione (4) tra 20 e 60 mm e di controllarla sulla Scala. Se il manto erboso è alto più di 60 mm devesse assere accorciato ad almeno 60 mm per non sovraccaricare troppo l'apparecchio e diminuire l'efficienza di funzionamento. Utilizzate a tale scopo un convenzione tagliaerba o un tagliabordi.
Al termine dell'installazione l'altezza di taglio più essere adeguata con l'apposita regolazione (4). Iniziate sempre con un'altezza di taglio più alta e riducetela poco per volta fi no all'altezza desiderata.
6.4 Funzione di blocco / PIN
La funzione di blocco evita un impiego non autorizzato del robot tagliaerba alla un codice valido. A tale scopo dovete immettere un codice di sicurezza personale di quattro cifre.
Sbloccaggio
Prima di mettere in esercizio il robot tagliaerba dovete immettere il PIN corretto (PIN standard: 0 - 0 - 0 - 0^* ). Immette il PIN utilizzato i tasti di navigazione (55).
Per cancellare il PIN procedete nel modo seguente:
- Sbloccate il pannello di lavoro.
- Per eseguire le impostazioni premete innanzi-tutto il tasting "SET" (51).
- Nel menu del display LDC (50) usate i tasti di navigazione (55) per andare al punto "Generali" e poi "Codice PIN".
- Per prima casa immettete il PIN attuale (PIN standard: 0-0-0-0) tramite i tasti di navigazione (55).
- Poi immettete il vosto PIN personale sempretramite i tasti di navigazione (55).
- Confermate le impostazioni effettuate.
- Ripetete I'operazione 5 e 6 per confirmare il nuovo PIN.
- Attenzione! Prendete notation del nuovo PIN!
Richiesta del PIN in caso di perdita
Tenete pronti la ricevuta e il numero di serie del robot tagliaerba. Vi servono per ricevere il PIN! Variante A:
- Con display bloccato premete il tasto "SET" (51) per 6 secondi.
- Sul display (50) appeare ora il PUK.
- Contattate il servizio clienti per ricevere il vostro PIN.
Variante B:
- Collegate una penna USB vuota alla porta USB (24) come individato nella fi gura (Fig. 11).
- Inserite l'interruttore principale (7) (ON).
- Il robot tagliaerba memorizza automatica
mente il PUK sulla penna USB ed emette un segnale acustico al termine dell'operazione.
- Estraete la penna USB. Trasferite i dati della penna USB in un computer. Il robot tagliaerba ha creato un fi le di testo (.txt). Questo fi le contiene un PUK, un codice personale. Contattate il servizio clienti per ricevere il vosto PIN.
6.5 Impostazioni del robot tagliaerba
Nel menu principale del display LCD (50) trovate le impostazioni attuali di data e ora del robot tagliaerba e lo stato di carica attuale. Nella barra dei simboli viene molto sonoanche lo stato del sensore di pioggia, del segnale del fi lo e del programma di taglio selezione. Tramite il pannello di commando avete la possibilità di eseguire le impostazioni del robot tagliaerba premendo il tasto "SET" (51) e di avviare l'apparecchio con diversi programmi di taglio premendo il tasto "MODE" (52).Utilizzando i tasti di navigazione (55) passate al punto desiderato per eseguire le impostazioni.Premete il tasto "BACK" (54) per uscire dal rispettovimento.
Impostazioni - Tasto "SET" (51)
Con il tastingo SET51 potete eseguirle impostazioni fondamentali del robot tagliaerba. Utilizzato i tastingi navigazione (55) passate al punto desiderato e poi confirmate o annulate le impostazioni eseguite con il tastingo OK56 or "BACK" (54).
Programma orari
Utilizzando i tasti di navigazione (55) passate al giorno della settimana per il quale volete effettuare le impostazioni. Nel modo di esercizio normale il robot tagliaerba inizia automaticamente a tagliare il prato all'ora impostata del relativo giorno. Per impostare il tempo di taglio si consigliano come regola generale 8 ore al giorno per una superficie di 500m^2 Il tempo di lavoro selezionato devese essere adeguato in base alle dimensioni e alla complessità del giardino.
Zona
In giardini alla forma molto complessa il robot tagliaerba potrebbe ave problemi a raggiungere agli zona e tagliare ovunque il manto erboso. In quello caso è possibile scegliere più puniti di partenza sul filo perimetrale (18). Il robot tagliaerba puòosi raggiungere anche le zone più difficili del giardino. Il robot tagliaerba percorrerà la distance selezionata lungo il filo perimetrale (18) e inizIERA l'operazione di taglio in talezza (Fig. 6m). Con i tasti di navigazione (55) andate al
punto che desiderateambiare e impostate rispettivamente la distanza e la frequenza. La stazione di ricarica (19)iene definita automaticamente come punto di partenza 1. Gli altri due punti di partenza sono essere scelti liberamente. A tale scopo misurate la distanza tra la stazione di ricarica (19) e il punto di partenza in senso orario lungo il filo perimetrale (18). Con la Frequenza determinate quanto spesso il robot tagliaerba inizia a lavorare partendo alla stazione di ricarica (19) o dai rispettivi punti di partenza.
- Taglio bordi
Per un taglio preciso del bordo del prato si
puo attivare l'impostazione "Taglio bordsi".
E possible regolareanche la frequenza
del taglio dei bordi,ciooe il ritmo con il quale
eseguire il taglio del bordo del prato all'inizio
del periododi di attività prima che venga
avviato I'esercizio del robot tagliaerba.
Nell'impostazione di fabbrica il robot tagliaerba inizia I'operazione di taglio tagliando una
volta I'erba lungo tutto il filo perimetrale agli
7 giorni.
- Memoria errori
Vi vengono fornite informazioni sugli ultimimmessaggi di erreore relativi al robot tagliaerba.
Sensore pioggia
Questa impostazione permette di programmare il sensore di pioggia (5). L'impostazione di fabbrica standard per il sensore è "ON". Potete attivare ovvero disattivare il sensore di pioggia (5) e regolare il suo tempo di ritardo. Il tempo di ritardo definisce il tempo in cui il robot tagliaerba continua a rimonere nella stazione di ricarica (19) dopo che il sensore di pioggia (5) si è asciugato.
Uscire alla stazione
E possiblo impostare il tratto di ritorno che il robot tagliaerba percorre uscendo da la stazione di ricarica (19). Il robot tagliaerba si sposta in retromarcia per la distanza impostata prima di andare nell'area di taglio ovvero verso il suo punto di partenza. Accertate vi che il robot tagliaerba non esca alla zona di taglio a causa del tratto di ritorno impostato.
- Generali
Codice PIN: potete cambiare il PIN del robot tagliaerba e impiegare un vosto PIN personale. A tale scopo procedete come descripto nel capitolo "Funzione di blocco/PIN". Attenzione! Prendete notation del nuovo PIN.
-
Data e ora:'utilizzando i tasti di navigazione (55) passate al punto correspondente ed eseguite le impostazioni desiderate.
-
Lingua: utilizzando i tasti di navigazione (55) passate alla lingua desiderata.
-
Versione software: qui è riportata la versione attuale del software del robot tagliaerba.
Programmi di taglio - Tasto "MODE" (52)
Utilizzato i tasti di navigazione (55) passate al programma di taglio desiderato per avviarlo. Avete la possibilità di scegliere rispettovamente tra l'area primaria/area principale e l'area secondaria. Per informazioni più dettagliate sulle due aree si veda il capitolo "Messa in esercizio" al punto "Filo perimetrale".
- Taglio
Avviate il robot tagliaerba per tagliare il prato e l'apparecchio passa al modo di esercizio normale con il programma degli orari impostato.
- Taglio bordi
Posizione il robot tagliaerba nelle vicinanze del filo perimetrale (18) oppure avviatolei除去 si trova nella stazione di ricarica (19). Il robot tagliaerba con gruppo di taglio inserto segue il filo perimetrale (18) in senso orario fino al retro della stazione di ricarica (19). Il robot tagliaerba torna poi alla stazione di ricarica (19) se non si trova in un periodo di attività.
- Spot Mowing
Puo capitare che il robot tagliaerba non tagli in modo sufficiente alcune zone del prato. Posizione il robot tagliaerba in un punto desiderato e avviato. Il robot tagliaerba iniziera a tagliare il prato con un movimento a spirale fino quando incontrara un ostacolo o il filo perimetrale (18). Il robot tagliaerba torna poi alla stazione di ricarica (19) se non si trova in un periodo di attività.
- Alla stazione
Fate tornare il robot tagliaerba alla stazione di ricarica (19). Il robot tagliaerba ricerca il filo perimetrale (18) e lo segue in senso antiorario fino alla stazione di ricarica (19). In quello caso non è disponibile l'opzione dell'area secondaria.
6.6 Comando del robot tagliaerba
Procedura di avvio
- Premete il tasto di STOP (3) e aprite completeness la copertura del display (23).
- Sbloccate il pannello di lavoro (2).
-
Selezionate il programma di taglio desiderato e la relativa area di lavoro con il tasto "MODE" (52).
-
Premete il tastingo "START" (53).
- Chiudete la copertura del display (23).
Ora il robot tagliaerba funzione in base all'impostazione del tempo di taglio. Durante il tempo di lavoro, il livello di carica della batteria viene monitorato e visualizzato sul display LCD (50). Non appena il livello di carica della batteria scende al 30% , il robot tagliaerba torna automaticamente alla stazione di ricarica (19).
Interruzione dell'operazione di taglio
- Premete il tasting di STOP (3) per arrestare subito il robot tagliaerba.
- Aprite completeness la copertura del display (23).
- Sbloccate il pannello di lavoro (2).
- Premete il tasto MODE52e selezionate poi "Alla stazione per far tornare il robot tagliaerba alla stazione di ricarica (19) lungo il fi lo perimetrale (18).
- Premete il tasting "START" (53).
- Chidete la copertura del display (23).
Stato di STOP:
Premendo il tasto STOP (3) il robot tagliaerba si trova in uno stato di STOP che viene indicate sul display LCD (50). Il robot interrompe l'esercizio tagliaerba fi no a quando viene ripreso. Una volta sbloccato il pannello di commando (2) appeara una fi nestra che propone di porre termine allo stato di STOP. Confermando si pone termine allo stato. Il caso contrario il robot tagliaerba rime fermo. Si pone fi ne allo stato di STOPanche se il robot tagliaerba viene avviato o rimandato alla stazione di ricarica (19).Chiudete la copertura del display (23).
6.7 Comando del robot tagliaerba tramite la app
Tutte le impostazioni che potete effettuare sul pannello di lavoro sono possibilianchetramite la app. Scaricate innanzitutto la app di Einhell per robot tagliaerba sul vostro smartphone. La app di Einhell vuo essere scaricata con il link e il codice QR seguenti:
iOS: http://qr.einhell.com/12e103ce
Android: http://qr.einhell.com/176c0443
Connette il robot tagliaerba allo smartphone tramite Bluetooth e seguite i passaggi riportati.
Avvertenze sulla connessione Bluetooth:
Collegatevi al robot tagliaerba nella app di Einhell dopo aver effettuato l'accesso come utente e aver registrar o'apparecchio.
- Nei dispositivi Android è necessario che sia abilitata la geolocalizzazione per la app di Einhell per poter utilizzato la connessione Bluetooth.
- Associate il robot tagliaerba soltanto nella app di Einhell del vostro smartphone.
- Connettetevi al robot tagliaerba tramite la app di Einhell.
La portata di una connessione Bluetooth è limitata. Rimanete quindi nelle vicinanzi del robot tagliaerba per comandarlo.
Il robot tagliaerba più essere connesso sempre sostanto a uno smartphone allaolta.
- Terminate la connessione Bluetooth après avoir effettuato le impostazioni del robot tagliaerba.
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Pericolo!
Prima di ogni lavoro di pulizia e manutenzione deve essere scollegata la tensione dell'apparechio; per farlo staccate la spina alla presa elettrica e spegnete (OFF) l'apparechio con l'interruttore principale (7) (Fig. 8). Togliete inoltre la batteria dal robot tagliaera. Attenzione! Indossate quanti da lavoro!
7.1 Pulizia
- Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a bassa presione.
Il robot tagliaerba non delve essere pulito除去I'acqua corrente, in particolare non con
getto ad alta pressione.
- Pulite l'apparecchio regolarmente con un panno umido e un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare acqua all'interno dell'apparecchio.
- Per quanto possible pulite il robot tagliaerba con una spazzola o uno straccio.
Controllate la mobilità delle lame (10) e del disco portalame (11).
Per la pulizia dei contatti di ricarica del robot tagliaerba (1) e della stazione di ricarica (19) utilizzate detergente per metallo o un foglio abrasivo a grana molto fine. Pulitei per assicurare un'operazione di ricarica efficente.
7.2 Manutenzione
Le lame (10) e le relative viti di fissaggio usu-rate o danneggiate devono essere sempre sostituite in set.
Sostituite le partu usurate o danneggiate.
Per una lunga durata, tutte le parti avvitate, le ruote e gliassi devono venire puliti ed infine oliati.
La cura regolare del robot tagliaerba non soltanto lo conserva a lungo in buono stato e ben efficiente, ma contribuisceanche a tagliare il prato in modo più semplice e accurato.
Le lame (10) sono le parti più esposte all'usura. Controllate regolarmente le condizioni e il fissaggio delle lame (10). Se si dovessero notare delle vibrazioni excessive del robot tagliaerba, cui significare che le lame (10) siano danneggiate ovvero che sanno state deformate da colpi. Se le lame (10) sono usurate o danneggiate, devono essere sostituite immediatamente.
Controllare regolarmente il risultato di taglio del prato. Se le lame non sono affiliate gli steli d'erba non vengono tagliati in modo precioso. La superficie del manto erboso più seccarsi leggermente e ingiallarsi. Cambiate percioregolarmente le lame per avere sempre un taglio precioso e dritto.
Controllare regolarmente che il lato inferiore del robot tagliaerba non sia sporco. Pulite regolarmente il robot tagliaerba. Pulitelo immediatamente se è molto sporco.
- Nella prime settimane dopo la messa in esercizio e dopo tagli con un tagliaerba convenzione, il robot tagliaerba vuoi sporcarsi molto rapidamente. Controllate quando più spesso il dato inferiore del robot tagliaerba in quello
periodo di tempo.
Accorciate il prato solo un po' alla volta per evitare notevoli quantità di sporco.
All'interno dell'apparecchio non si trovano alte parti che richiedano manutenzione.
7.2.1 Sostituzione delle lame
Usate solamente lame originali, perché altrimenti non sono garantiti il funzionamento e la sicurezza. Il robot tagliaerba è dotato di tre lame (10) montate su un disco portalame (11). Queste lame (10) hanno una durata utile che arrivava a 3 mesi (se non entrano in collisione con ostacoli). Sostituite tutte e tre le lame (10) contemporaneamente per non pregiudicare il funzionamento e l'equilibrio dell'apparecchio.
Per sostituire le lame (10) procedete nel modo seguente (Fig. 12) - Attenzione! - Portate quanti:
- Bloccate la rotazione del disco portalame (11) con un cacciavite. A tale scopo inserte il cacciavite atraverso gli apposti fori nel disco portalame (11) e nel pettine di protezione.
- Allentate le viti di fi ssaggio
- Togliete le lame (10) e sostituitele con quelle nuove. Sostituite tutte et tre le lame (10) sempre in set.
- Quindi serrate di nuovo saldamente la vite di fi ssaggio. Accertatevi che le nuove lame (10) ruotino libero.
Eseguite regolarmente un controllo generale del robot tagliaeraeba e togliete tutti i depositi e le incrostazioni. All'inizio di anni stagione controllate assolutamente lo stato delle lame (10). Per le riparazioni rivolgete al nostro centro assistenza clienti. Usate solamente ricambi originali.
7.2.2 Update del software
Se desiderate aggiornare il software, copiate il nuovo software su una penna USB vuota (formatate eventually parte la penna USB). Accertate che la batteria sia Completely carica prima di eseguire le operazioni successive.
- Mettete il robot tagliaerba nella zona di taglio. Il robot tagliaerba non deve trovarsi nella stazione di ricarica durante l'update del software.
- Collegate una penna USB alla porta USB come individato nella fi gura. (Fig. 11)
- Inserite l'interruttore principale (7) (ON).
- Ora il robot tagliaerba inizia l'update del software e indica lo stato attuale.
- Una volta conclusa l'opération di update scollegate la penna USB e riavviare il robot tagliaerba tramite l'interruttore principale (7).
7.2.3 Riparazione del fi lo perimetrale
Se in un qualsiasi punto dovesse venire tranciato il fi lo perimetrale (18),utilizzate per la riparazione i connettori per cavi (16) fornito. A tale scopo inserte le due estremita del fi lo perimetrale (18) tranciato nel connettore per cavi (16) e comprimetelo con una pinza.Collegate la spina alla presa di corrente.Controllate poi il funzionamento tramite la spia LED (21) della stazione di ricarica 19).
7.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quando segue:
modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com
N. art. delle lame di ricambio: 34.140.20
8. Conservazione
Caricate completeness la batteria prima di riporla per l'inverno e spegnete (OFF) il robot tagliaerba con l'interruttore principale (7). Togliete la batteria dall'apparecchio. Scollegate l'alimentatore (13) dall'alimentazione di corrente e alla stazione di ricarica (19). Il fi lo perimetrale (18) poosse essere lasciato all'aperto durante l'inverno.AccertateviTuttavia che gli attacchi siano protetti da corrosione.A tale fi ne scollegate gli attacchi del fi lo perimetrale (18) alla stazione di ricarica (19).
Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra 15 e 1 30^ Conservate l'apparecchio nella confezione originale.
9. Trasporto
Spegnete (OFF) l'apparecchio con l'interruttore principale (7). (Fig. 8)
Se presenti, applicate i dispositivi di sicurezza per il trasporto.
Proteggete l'apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
Assicurate l'apparecchio in modo che non scivoli e non si ribalti.
- Trasportate il robot tagliaerba per la maniglia di trasporto (6) con il disco portalame (11) orientato in direzione opposa al vosto corpo.
10. Smaltimento e riciclaggio
L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e我的心i accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.
Solo per paesi membri dell'UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separamente e venire smaltiti in modo ecocompatible.
Alternative di riciclaggio alla richiesta di restituzione:
il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire segnato ad un centro di raccolta che provvede poi allo smaltimento seconde le norme nazionali sul riciacaggio e sui rifì uti. Non ne sono interessati gli accessori e i mezzi ausiliarienza elementi elettrici forniti insieme ai vecchi apparecchi.
In caso di smaltimento fate attenzione che batterie e dispositiivi di illuminazione (ad es. lampadiine) vengano rimossi dall'apparecchio.
La ristampa o l'ulteriori riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti e consentita solo con l'esplicita autorizzazione da parte della Einhell Germany AG.
Con riserva di apportare modifi che tecniche
11. Indicazioni della stazione di ricarica ed eliminazione degli errori
| Spia LED (21) Descrizione Soluzione | ||
| Spenta - Manca l'alimentazione di corrente | - Verifi cate l'alimentazione di corrente | |
| È illuminata in verde - | Pronto per tagliare - Batteria completeness cari-ca - Filo perimetrale (18) collega-to | |
| Lampeggia in verde - | Filo perimetrale (18) trancia-to | - Controllate se il fi lo perimetrale (18) è rot-to |
| È illuminata in rosso - | La batteria viene caricata - Attende che la batteria sia completeness ricaricata. | |
12. Indicazioni del robot tagliaerba ed eliminazione degli errori
Messaggio di erre del robot tagliaerba sul display LCD (50)
| Errone Possibile cause Eliminazione | ||
| Nessun segnale - Filo | perimetrale Collegato in modo scorretto- Manca l'alimentazione di corrente-Filo perimetrale (18)tranciato | Controllate se la spia LED (21) della stazio- ne di ricarica (19) è illuminata in verde- Accertatevi che il fi lo perimetrale (18) sia posato correttamente e al centro sotto la stazione di ricarica (19).- Controllate la posizione della stazione di ricarica (19). |
| Fuori range - Filo perimetrale | perimetrale Collegato in modo scorretto- Robot tagliaerba al di fuori della zona di taglio | - Accertatevi che il fi lo perimetrale (18) sia posato correttamente e al centro sotto la stazione di ricarica (19).- Assicuratetevi che il robot tagliaerba sia nel- la zona di taglio. |
| Errone batteria - Nel | robot tagliaerba si è veri- fi cato un erre di batteria- La batteria non più essere ricaricata- La batteria ha raggiunto la fi ne della durata utile | - Accertatevi che la batteria sia stata mon- tata correttamente.- Controllate se l'interruttore principale (7) è inserito (ON) nelle robot tagliaerba si trova nella stazione di ricarica (19).- Controllate la posizione della stazione di ricarica (19). Sostituite se necessario la batteria. |
| Errone Possibile | lecause Eliminazione | |
| Errone temperatura batteria | Temperatura eccessiva/insufi ciente della batteria ovvero sovratemperatura dell'unità di lavoro-Se la temperatura della batteria supera i 65 °C il robot tagliaerba torna alla stazione di ricarica (19).- Con una temperatura della batteria superiore a 45 °C o inferiore a 0 °C l'operazione di ricarica viene fermata e il robot tagliaerba attende nella stazione di ricarica (19). | - Impostate il tempo di lavoro in estate alle prime ore del mattino ed evitate che il robot tagliaerba lavori durante le ore calde della giornata.- Una volta che la temperatura della batteria ovvero dell'unità di controllo torna nel range consentito, il robot tagliaerba torna automaticamente all'esercizio programmaticato. |
| Sollevato - Sensore di sollevamentointervenuto per 10 secondiconsecutivi | Premete il tasto di STOP (3) per aprire la copertura del display (23). Riavviiate l'operazione di tagliotramite il pannello di lavoro (2):- Se questo erre si verifi ca con frequenza, controllate se la zona di taglio presenta ostacoli con un'altezza superiore a 10 cm e rimuoveteli oppure separateli alla zona di taglio con il fi lo perimetrale (18). | |
| Bloccato - Sensore ostacoli attivato 10volte in un minuto-Sensore ostacoli attivato più volte in un minuto-Sensore ostacoli continuamente attivo per 10 secondi-Sensore ostacoli attivato trevolte durante il ritorno alla stazione di ricarica (19) | Premete il tasto di STOP (3) per aprire la copertura del display (23). Riavviiate l'operazione di tagliotramite il pannello di lavoro (2):- Controllate se il robot tagliaerba è bloccato da un ostacolo o incastrato tra alberi,cesspugli ecc. Eliminate l'ostacolo o escludetequesta zona.- Se questo erre si verifi ca con frequenza, controllate la posa del fi lo perimetrale (18). Fate particolare attenzione ad angoli stretti, corrido, recinzioni, pietre ecc. e adeguate se necessario la disposizione del fi lo perimetrale (18).- Controllate se l'erba è troppo alta e il robot tagliaerba si blocca. In quello caso tagliate l'erba sotto i 60 mm. | |
| Errone Possibile cause Eliminazione | ||
| Troppo vicino a stazione | - Il robot tagliaerba è stato fat-to tornare troppo vicino alla stazione di ricarica (19). | |
| Caduto - Il tagliaerba | è stato ribaltato in modo continu per 10 se- condi - Il robot tagliaerba è rimasto inclinato in una direzione per diverso tempo | |
| Errore ruote - Le ruote | posteriori (8) vengo-no sollevate da un ostacolo - Le ruote posteriori (8) posso-no girare a vuoto in caso di superfi ci irregulari | |
| Errore tasting di STOP | La copertura del display (23) è aperta, ma il tasting di STOP (3) non è stato azionato. | |
| Errore Possibile | lecausa Eliminazione | |
| Sovratemperatura PCB | Temperatura eccessiva/insufi ciente della batteria ovvero sovratemperatura dell'unità di lavoro-Se la temperatura della batteria supera i 65 °C il robot tagliaerba torna alla stazione di ricarica (19).- Con una temperatura della batteria superiore a 45 °C o inferiore a 0 °C l'operazione di ricarica viene fermata e il robot tagliaerba attende nella stazione di ricarica (19). | - Impostate il tempo di lavoro in estate alle prime ore del mattino ed evitare che il robot tagliaerba lavori durante le ore calde della giornata.- Una volta che la temperatura della batteria ovvero dell'unità di controllo torna nel range consentito, il robot tagliaerba torna automaticamente all'esercizio programmaticato. |
| Pioggia - Il sensore di Pioggia (5) è intervenuto. | - Attendete che il robot tagliaerba sia asciutto.- Una descrizione dettagliata del sensore è riportata al capitolo 5.2. | |
| Errore sensore - Il robot tagliaerba si è fer-mato a causa di un erre-sensore | Disinserite (OFF) e reinserite (ON)I'interruttore principale (7) per riavviare il robot tagliaerba. | |
| Errore motore / sovracorrente motore | - Robot tagliaerba fermo a causa di sovracorrente nel motore o di un errero del mo-tore | Disinserite (OFF) e reinserite (ON)I'interruttore principale (7) per riavviare il robot tagliaerba.- Controllate I'altezza dell'erba nella zona di taglio e tagliate se necessario I'erba a meno di 60 mm con un tagliaerba convenzionale.- Agmente I'altezza di taglio. Iniziata sempre con un'altezza di taglio più alta e riducetela molto perolta fi no all'altezza desiderata.- Controllate se il disco portalame (11) e le ruote sono sporchi e pulite attendamente queste parti.- Controllate che le ruote posteriori e il disco portalame (11) non siano bloccati. Se non è possibile rimuovere i blocchi rivolgetevi al servizio assistenza clienti responsable. |
| Guasto - Il robot tagliaerba si è fermo-to a causa di un guasto | Disinserite (OFF) e reinserite (ON)I'interruttore principale (7) per riavviare il robot tagliaerba. | |
Ricerca degli errori
| Errore Possibile cause Eliminazione | ||
| Il robot tagliaerba è fermo nella zona di taglio.Non è possibile,inserire il robot tagliaerba. | - Tensione della batteria insuf- fi ciente- Errone nel circuito elettrico o nei componenti elettronici | - Riportate il robot tagliaerba alla stazione di ricarica (19) per caricarlo.- Inserite (ON) l'interruttore principale (7).- Rivolgetevi al servizio clienti. |
| Il robot tagliaerba non riesce ad entra-re nella stazione di ricarica. | - Stazione di ricarica (19) non installata correttamente. | - Accertatevi che la spia verde (21) della stazione di ricarica (19) sia illuminata in verde.- Accertatevi che i fi li perimetrali (18) siano collegati alla stazione di ricarica (19) e che il fi lo perimetrale (18) anteriore sia po-sato al centro sotto la stazione di ricarica (19).- Assicuratevi che la stazione di ricarica (19) sia posizionata correttamente. |
| Il robot tagliaerba si farma ovvero si muove in modo in-controllato nella vi-cinanze delle isole. | - Filo perimetrale (18) non ins-tallato correttamente intorno alle isole. | - Adequate la posizione del fi lo perimetrale (18).- Fate attenzione che tratti del fi lo perimet-rale (18) non siano sovrapposti. |
| Il robot tagliaerba fa molto rumore. | - Lame (10) danneggiate- Alle lame (10) rimangono attaccati corpi estranei- Robot tagliaerba avviato troppo vicinoagli ostacoli- Azionamento delle lame o motore di azionamento dan-neggiati- Altre parti del robot tagliaer- ba danneggiate | - Sostituire le lame (10). Le 3 lame (10) devono essere sostituite contemporanea- mente.- L'effi cienza di funzionamento del robot tagliaerba dipende dall'affi latura delle lame (10). Mantenete pertanto le lame (10) in buone condizioni.- Spegnete il robot tagliaerba in modo si-curo e portate quanti di lavoro durante la pulizia delle lame (10) per evitare lesionsi da taglio.- Fate riparare o sostituire il motore dal ser-vizio clienti. |
| Il robot tagliaerba ri-manne nella stazione di ricarica. Il robot tagliaerba ritorna sempre alla stazio-ne di ricarica. | - Tempo di lavoro non impos-tato correttamente-Batteria scarica-Sensore di pioggia interv-nuto-Temperatura elevata della batteria | - Controllate le impostazioni del tempo di lavoro.- Il robot tagliaerba inizia e termina il lavoro a seconda del periodo di tempo imposta- to. Al di fuori di quello periodo di tempo il robot tagliaerba rimane nella stazione di ricarica (19). |
Ricerca degli errori
| Errore Possibile | Cause Eliminazione | |
| Il robot tagliaerba rimane fermo sul fi lo perimetrale e non più raggiungere la stazione di ricarica. | - Batteria scarica- Il fi lo perimetrale (18) e quindi il percorso fi no alla stazione di ricarica (19) sono troppo lunghi per la batteria utilizzata. | - Rimuovete possibili ostacoli lungo il fi lo perimetrale (18). Nel posare il fi lo perimetrale (18) fate attenzione che ci sua una distanza suffi ciente dagli ostacoli.- Utilizzate una batteria con una capacité maggiore.- Attenzione: se utilizzate una batteria Multi-Ah (ad es. 4-6 Ah) impostate la capacité maggiore. Non è necessario utilizzato la capacité minore della batteria del robot tagliaerba per augmentare la sua durata utile dato che si scarica e ricarica con soll-ecitazioni ridotte. |
ATTENZIONE! Fili perimetrali tagliati e danni seguente non sono coperti alla garanzia!
13. Inditori caricabatterie
| Stato indicatori | Signifi cato e interventi | |
| LED rosso | LED verde | |
| Spento Lampegia Pronto | all'esercizio Il caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie. | |
| Acceso Spento Ricarica | Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef-fettivi possono variate leggermente da quelli indicati. | |
| Spento Acceso La batteria | è ricaricata e pronta per l'uso. (READY TO GO) Poi l'apparecchio passa alla ricarica lenta fino a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie alla rete. | |
| Lampegia Spento Regolatore di carica | Il caricabatterie si trova nella modalità di ricarica lenta. In questo modo la batteriaiene ricaricata più lentamente per motivi di si-curezza e la ricarica richiede più tempo. Ciò può dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperature della batteria non si trovale nel range ideale. Intervento: Attendete la fine della ricarica, si può comunique continuare a ricaricare la batteria. | |
| Lampegia Lampegia Anomalia | Anomalia La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie. | |
| Acceso Acceso Anomalia | termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di tutto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). | |
Informazioni sul Servizio Assistenza
In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
| Categoria Esempio | |
| Parti soggetti ad usura * Batteria | |
| Materiale di consumo/parti di consumo * Lame | |
| Parti mancanti |
- non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errorsi vi preghiamo di denominare il caso sul site internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:
L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
- A vosto parere che casa non funziona nell'apparecchio (sintomo principale)? Descrivete che casa non funziona.
Certificato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:
- Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
- La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collagamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).
-
Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.
-
Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.
- Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite situ internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisito o altri documenti come provale dell'accioso del vosto apparecchio nuovo. Apparecchi inviati nelle relativi documento o除去 targhetta d'identificazione sono escludi alla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il detimento dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.
Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
