INSTRUKCJA OBSŁUGI FREELEXO 500 LCD BT+ EINHELL

53. Taste „START” – Start-Taste

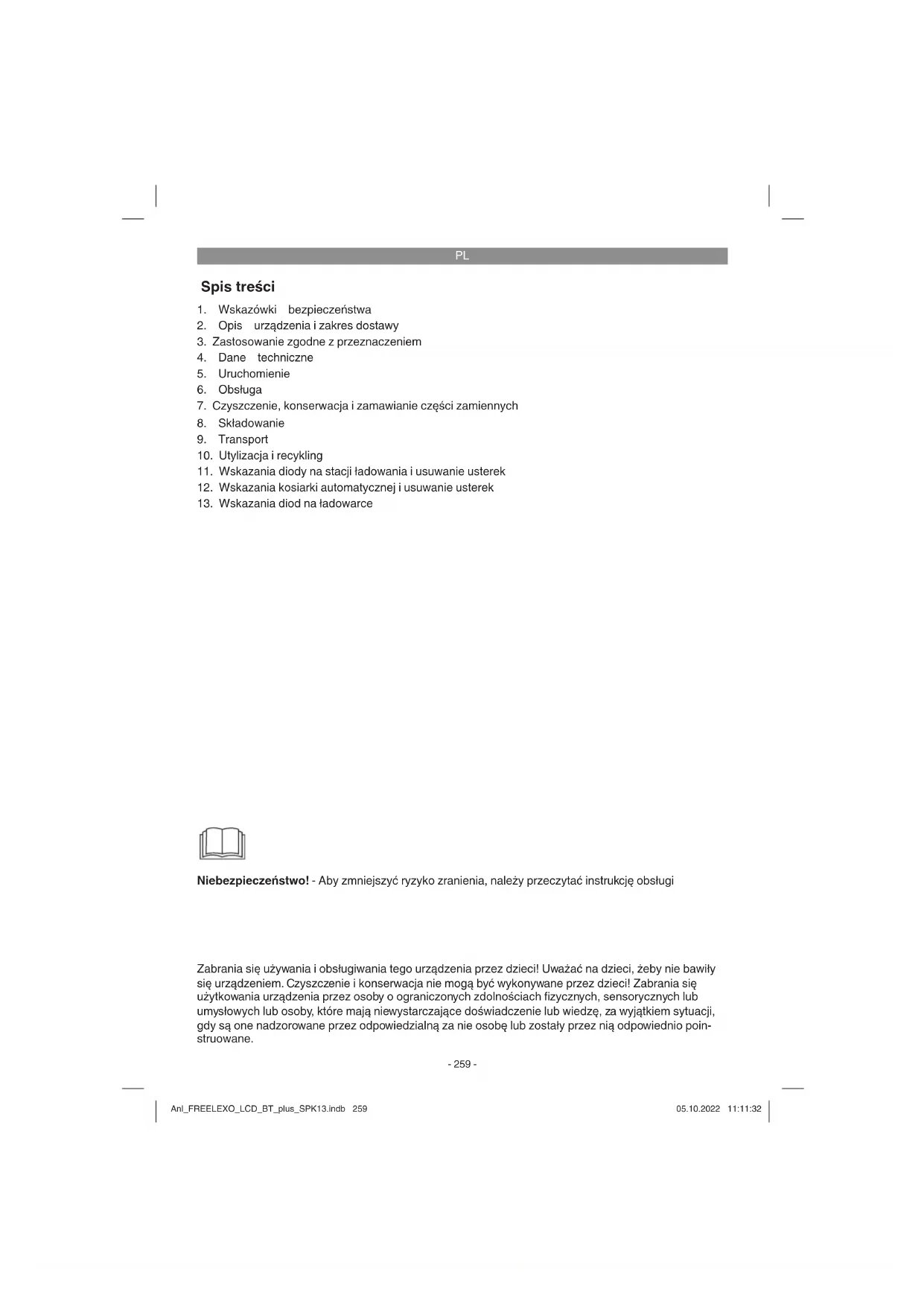

1. Wskazówki bezpieczeństwa

2. Opis urządzenia i zakres dostawy

3. Zastosowanie zgodne z przeznaczeniem

7. Czyszczenie, konserwacja i zamawianie części zamiennych

10. Utylizacja i recykling

11. Wskazania diody na stacji ładowania i usuwanie usterek

12. Wskazania kosiarki automatycznej i usuwanie usterek

13. Wskazania diod na ładowarce

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi Zabrania się używania i obsługiwania tego urządzenia przez dzieci! Uważać na dzieci, żeby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci! Zabrania się użytkowania urządzenia przez osoby o ograniczonych zdolnościach fi zycznych, sensorycznych lub umysłowych lub osoby, które mają niewystarczające doświadczenie lub wiedzę, za wyjątkiem sytuacji, gdy są one nadzorowane przez odpowiedzialną za nie osobę lub zostały przez nią odpowiednio poin- struowane. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 259Anl_FREELEXO_LCD_BT_plus_SPK13.indb 259 05.10.2022 11:11:3205.10.2022 11:11:32PL

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Ostrzeżenie! Zapoznać się z treścią wszystkich ws- kazówek bezpieczeństwa, instrukcji, ry- sunków i danych technicznych danego elektronarzędzia. Nieprzestrzeganie niżej wymi- enionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo pożaru lub ciężkie obrażenia. Prosimy zachować na przyszłość wszystkie wskazówki bezpieczeństwa i instrukcje. Objaśnienie użytych symboli (patrz rys. 14) A. OSTRZEŻENIE - Przed rozpoczęciem eksploatacji przeczytać instrukcję obsługi! B. OSTRZEŻENIE - Podczas eksploata- cji zachować odpowiedni odstęp bezpieczeństwa! C. OSTRZEŻENIE - Zawsze przed przystąpieniem do prac na urządzeniu lub przed podniesieniem maszyny aktywować blokadę! UWAGA - Nie dotykać obracających się noży D. OSTRZEŻENIE - Nie jeździć na maszynie! UWAGA - Nie dotykać obracających się noży E. Klasa ochronności II (podwójna izolacja) F. Akumulatory należy przechowywać w suchym pomieszczeniu o temperaturze między +10°C a +40°C. Przechowywać wyłącznie naładowane akumulatory (poziom naładowania co najmniej 40%). G. Klasa ochronności III H. Bezpiecznik zwłoczny 2 A

I. Wyłącznie do użytku w suchych pomieszcze-

niach. J. OSTRZEŻENIE: Do ładowania akumula- tora używać wyłącznie dostarczonego z urządzeniem odłączanego zasilacza NT24/1 / PS24/1. Uwaga! Na czas burzy należy wyjąć wtyczkę zasilania z gniazdka sieci elektrycznej i odłączyć przewód ograniczający od stacji ładowania.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1/2)

1. Kosiarka automatyczna

4. Regulacja wysokości koszenia

6. Uchwyt do przenoszenia urządzenia

13. Zasilacz sieciowy

18. Przewód ograniczający

19. Stacja ładowania

25. Linijka (do wycięcia)

2.2 Zakres dostawy i rozpakowywanie

urządzenia Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 260Anl_FREELEXO_LCD_BT_plus_SPK13.indb 260 05.10.2022 11:11:3205.10.2022 11:11:32PL

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się! Zakres dostawy, materiał do montażu i osprzęt (częściowo nie wchodzi w skład urządzenia): Informacje odnośnie zakresu dostawy zamies- zczono w załączonym arkuszu informacyjnym zakresu dostawy.

Kosiarka automatyczna

Śruby mocujące (4 szt.)

Przewód ograniczający

Linijka (do wycięcia)

Oryginalna instrukcja obsługi

Wskazówki bezpieczeństwa Potrzebne środki pomocnicze (nie wchodzą w skład urządzenia)

Obcęgi do usuwania izolacji

Poziomica (opcjonalnie)

3. Zastosowanie zgodne z

przeznaczeniem Kosiarka automatyczna przeznaczona jest do prywatnego użytkowania w przydomowych ogród- kach i na działkach i przeznaczona jest wyłącznie do koszenia trawników. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

............... 57 dB(A) Odchylenie K ...................................... 2,3 dB (A) Regulacja wysokości koszenia ...................... 20-60 mm; bezstopniowa Dopuszczalna długość przewodu ograniczającego ............. maks. 250 m Antena w formie system pętli indukcyjnej Częstotliwość robocza ..................... 0-148,5 KHz Maksymalna moc nadawcza ..........67,05 dBuA/m Połączenie Bluetooth Częstotliwość robocza .............2400-2483,5 MHz Maksymalna moc nadawcza ..................-2,2 dBm Zasilacz Napięcie wejściowe: ..........100-240 V ~ 50/60 Hz Napięcie wyjściowe: .............................. 24 V d. c. Prąd wyjściowy: .......................................... 1,5 A Klasa ochronności: .......................................II /

Hałas został zmierzony zgodnie z normami EN ISO 3744:1995 oraz ISO 11094: 1991. Ostrzeżenie! Urządzenie w czasie pracy wytwarza pole elektromagnetyczne. Pole to w określonych Anl_FREELEXO_LCD_BT_plus_SPK13.indb 261Anl_FREELEXO_LCD_BT_plus_SPK13.indb 261 05.10.2022 11:11:3205.10.2022 11:11:32PL

warunkach może negatywnie oddziaływać na aktywne i pasywne implanty medyczne. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, osobom z im- plantami medycznymi zaleca się, aby przed przystąpieniem do obsługi urządzenia skonsultowały się z lekarzem i producentem implantów medycznych.

Przed zainstalowaniem kosiarki automaty- cznej przeczytać całą instrukcję obsługi. Jakość instalacji ma wpływ na późniejszą pracę kosiarki automatycznej.

5.1 Zasada działania

Kosiarka automatyczna wybiera kierunek ko- szenia losowo. Kosiarka automatyczna kosi całą powierzchnię ogrodu na terenie ogrodzonym przewodem ograniczającym (18). Jak tylko kosiar- ka automatyczna wykryje poprawnie zainstalowa- ny przewód ograniczający (18), wówczas zawraca i jedzie w innym kierunku w ogrodzonym obszar- ze. Wszystkie obszary, które znajdują się na tym terenie i powinny być chronione przed kosiarką np. oczka wodne, drzewa, meble lub rabatki kwi- atowe, muszą również zostać ogrodzone przewo- dem ograniczającym (18). Przewód ograniczający (18) musi tworzyć obwód zamknięty. Jeżeli kosiarka automatyczna natrafi na przeszkodę w koszonym obszarze, wówczas cofa się i kosi dalej w innym kierunku (rys. 3).

Kosiarka automatyczna wyposażona jest w kilka czujników bezpieczeństwa.

Czujnik podnoszenia: Jeżeli kosiarka automatyczna zostanie podniesiona od tyłu o więcej niż 30° od podłoża lub przednie koło (12) utraci kontakt z podłożem, powoduje to natychmiastowe zatrzymanie ruchu kosiarki i obracania ostrzy (10).

Czujnik przechylenia: Jeżeli kosiarka automatyczna przechyli się za mocno w danym kierunku, powoduje to natychmiast zatrzymanie ruchu kosiarki i ob- racania ostrzy (10).

Czujnik napotkania przeszkody: Kosiarka automatyczna wykrywa przeszkody na swojej drodze. Jeżeli kosiarka automaty- czna zderzy się z przeszkodą, powoduje to natychmiastowe zatrzymanie ruchu kosiarki i obracania ostrzy. Następnie kosiarka cofa się oddalając się od przeszkody.

Czujnik deszczu: Kosiarka automatyczna wyposażona jest w czujnik deszczu (5), który zapobiega pracy kosiarki w deszczu. Gdy czujnik wykrywa opady deszczu, kosiarka automatyczna wraca do stacji ładowania (19) i jest tam ładowana do całkowitego naładowania aku- mulatora. Od momentu, gdy czujnik deszczu (5) całkowicie wysechł, kosiarka automatycz- na pozostaje przez następne dwie godziny w stacji ładowania (19). Kosiarka automatyczna wraca do pracy po upływie tego czasu zgod- nie z harmonogramem pracy kosiarki. Jeżeli czujnik deszczu (5) jest włączony (co jest za- lecane, aby chronić trawnik), na ekranie (50) wyświetlany jest jasny symbol chmury. Jeżeli czujnik zadziałał, wyświetlany jest ciemny symbol chmury z kroplami deszczu. Nie zwierać obydwu metalowych czujników ele- mentami z metalu lub innego przewodzącego materiału. Uniemożliwia to poprawne funkcjo- nowanie kosiarki automatycznej.

Najpierw sporządzić szkic trawnika. Oznaczyć na rysunku wszystkie przeszkody i zaplanować, w jaki sposób mają być chronione. Ułatwia to znalezienie odpowiedniego miejsca dla stacji ładowania (19) i położenie przewodu ograniczającego (18) wokół krzewów, rabatek kwiatowych itp. (rys. 4). Jeżeli źdźbła trawy są dłuższe niż 60 mm trawnik musi zostać najpierw przycięty, aby uniknąć przeciążenia kosiarki i nie ograniczyć wydajności jej pracy. Użyć do tego celu zwykłej kosiarki lub podkaszarki. Usunąć z trawnika wszelkie przedmioty, które mogłyby zostać uszkodzone przez kosiarkę automatyczną lub mogłyby spowodować uszkod- zenie kosiarki. Przygotować następujące narzędzia: młotek, obcęgi, obcęgi do usuwania izolacji i poziomicę (opcjonalnie). Montaż akumulatora Kosiarka automatyczna wymaga użycia jednego akumulatora (A) Power X-Change. Uwaga: W zależności od wybranego modelu akumulator (A) może nie wchodzić w skład Państwa kosi- arki automatycznej. Otworzyć pokrywę komory akumulatora (9). Nacisnąć przycisk blokady akumulatora (A) i wsunąć akumulator (A) w jego mocowanie. Zamknąć pokrywę komory akumula- tora (9), zwracając uwagę na to, aby się popraw- Anl_FREELEXO_LCD_BT_plus_SPK13.indb 262Anl_FREELEXO_LCD_BT_plus_SPK13.indb 262 05.10.2022 11:11:3205.10.2022 11:11:32PL

nie zablokowała (rys. 10). Aby wyjąć akumulator (A) otworzyć pokrywę komory akumulatora (9). Nacisnąć przycisk blokady akumulatora (A) i wyjąć akumulator (A).

5.4 Stacja ładowania

5.4.1 Miejsce ustawienia stacji ładowania

W pierwszej kolejności określić optymalne miej- sce dla stacji ładowania (19). Konieczne jest zewnętrzne gniazdo elektryczne, które zapewnia stały dopływ prądu, aby kosiarka automatyczna mogła zawsze pracować. Stacja ładowania (19) musi się znajdować na płaskiej powierzchni na wysokości darniny. Ten obszar musi być płaski, równy i suchy. Należy wybrać miejsce w cieniu, ponieważ ładowanie akumulatora przebiega najlepiej w chłodnym otoczeniu. Dodatkowo należy zwrócić uwagę na to, aby przewód ograniczający na odcinku co najmniej dwóch me- trów bezpośrednio przed stacją ładowania (19) był położony w linii prostej (rys. 5a). Zakrzywienia i zakręty na drodze kosiarki bezpośrednio przed stacją ładowania (19) mogą utrudniać dokowanie, które konieczne jest do rozpoczęcia ładowania kosiarki.

5.4.2 Lokalizacja stacji ładowania

Jeżeli akumulator jest prawie całkowicie rozładowany, kosiarka automatyczna wraca do stacji ładowania (19) przemieszczając się wzdłuż przewodu ograniczającego (18) do stacji ładowania (19) w kierunku przeciwnym do ru- chu wskazówek zegara. Z tego powodu należy zwrócić uwagę na to, aby stacja ładowania (19) była zainstalowana się w odpowiednim położeniu. (Rys. 5b)

5.4.3 Podłączenie stacji ładowania do zasi-

1. Przed podłączeniem stacji ładowania (19) do

sieci elektrycznej, upewnić się, że napięcie sieciowe wynosi 100-240 V i częstotliwość 50/60 Hz.

2. Podłączyć zasilacz (13) bezpośrednio do

gniazda wtykowego. Nie używać przewodu do żadnych innych celów.

3. Nigdy nie używać zasilacza (13), jeżeli jest

on uszkodzony. W przypadku stwierdzenia uszkodzenia przewodów lub zasilacza (13) natychmiast zlecić ich wymianę autoryzowa- nemu specjaliście.

4. Nie ładować kosiarki automatycznej w wilgot-

nym otoczeniu. Nie ładować kosiarki automa- tycznej przy temperaturze powyżej 40 °C lub poniżej 5 °C.

5. Chronić kosiarkę automatyczną i zasilacz (13)

przed źródłami ciepła, kontaktem z wodą i chemikaliami. Nie dopuścić do kontaktu prze- wodu zasilacza (13) z ostrymi krawędziami, ponieważ grozi to uszkodzeniami przewodu.

6. Podłączyć zasilacz (13) do stacji ładowania

(19). (Rys. 5c) Aby rozpocząć ładowanie akumulator kosi- arki automatycznej w czasie wykonywania instalacji, włączyć kosiarkę automatyczną głównym wyłącznikiem (7) i wstawić kosiarkę automatyczną w stację ładowania (19).

5.4.4 Informacje odnośnie ładowania

Kosiarka automatyczna wraca do stacji ładowania (19) w następujących sytuacjach:

U żytkownik wybrał ręcznie powrót kosiarki automatycznej do stacji.

Poziom naładowania akumulatora spadł poniżej 30 %.

Dzienny czas pracy się zakończył.

Zadziałał czujnik deszczu.

Kosiarka automatyczna się przegrzała.

Tryb pracy „Koszenie przy krawędziach“ lub „Spotmowing“ został włączony poza ustawio- nym czasem pracy i został zakończony. Kosiarka automatyczna jedzie wówczas samo- czynnie wzdłuż przewodu ograniczającego (18) do stacji ładowania (19). Podczas powrotu do stacji ładowania (19) kosiarka automatyczna szuka przewodu ograniczającego (18) i jedzie wzdłuż przewodu ograniczającego (18) w kierunku przeciwnym do ruchu wskazówek zegara. Podczas ładowania akumulatora dioda LED (21) na stacji ładowania (19) świeci się na czerwono. Jeżeli dioda LED (21) na stacji ładowania (19) świeci się na zielono, oznacza to, że akumula- tor jest całkowicie naładowany. Po całkowitym naładowaniu akumulatora kosiarka automatyczna wraca do pracy lub pozostaje w stacji ładowania (19) do rozpoczęcia kolejnego cyklu pracy. Jeżeli na drodze powrotnej do stacji ładowania (19) wzdłuż przewodu ograniczającego (18) kosi- arka automatyczna natrafi na przeszkodę, wów- czas po podjęciu kilku prób kosiarka zatrzymuje się przed przeszkodą i nie może wrócić do stacji ładowania (19). Usunąć wszelkie przeszkody z przewodu ograniczającego (18). Jeżeli temperatura akumulatora przekroczy 45 °C, proces ładowania zostanie przerwany, aby zapobiec uszkodzeniu akumulatora. Gdy tem- peratura z powrotem się obniży, ładowanie jest Anl_FREELEXO_LCD_BT_plus_SPK13.indb 263Anl_FREELEXO_LCD_BT_plus_SPK13.indb 263 05.10.2022 11:11:3205.10.2022 11:11:32PL

kontynuowane samoczynnie. Jeżeli temperatura układu sterowania kosiarki automatycznej przekroczy 65 °C, kosiarka auto- matyczna wraca do stacji ładowania (19). Gdy temperatura z powrotem się obniży, kosiarka samoczynnie wznawia pracę zgodnie z aktualny- mi ustawieniami. Jeżeli akumulator się całkowicie rozładuje zanim kosiarka automatyczna wróci do stacji ładowania (19), nie można uruchomić kosiarki. Zanieść kosiarkę automatyczną z pow- rotem do stacji ładowania (19) i włączyć kosiarkę głównym wyłącznikiem (7). Rozpoczyna to auto- matycznie ładowanie kosiarki.

5.5 Przewód ograniczający

UWAGA! Przecięte przewody ograniczające i wynikające z tego szkody nie są objęte gwarancją!

5.5.1 Układanie przewodu ograniczającego

Przewód ograniczający (18) można poprowadzić zarówno po ziemi, jak i w gruncie. W przypadku bardzo twardej lub suchej gleby haki mocujące (14) mogą się złamać podczas wbijania. Jeżeli ziemia jest bardzo sucha, podlać trawnik przed przystąpieniem do instalacji przewodu ograniczającego.

Instalacja na ziemi Jeżeli trawnik nie będzie w przyszłości werty- kulowany lub napowietrzany, można położyć przewód ograniczający (18) na stałe na ziemi i przymocować go przy pomocy załączonych haków mocujących (14). Położenie prze- wodu ograniczającego można skorygować podczas kilku tygodni po rozpoczęciu pracy kosiarki automatycznej. Po pewnym czasie przewód ograniczający zostanie porośnięty trawą i nie będzie już widoczny. Maksymalna odległość między hakami mocującymi (14) podczas instalacji przewodu ograniczającego nie powinna przekraczać 1 m. Na nierów- nych odcinkach trawnika odstęp między hakami mocującymi powinien być mniejszy. Nie dopuścić do tego, aby w niektórych miejscach przewód nie leżał płasko na zie- mi i odstawał od podłoża. Upewnić się, że przewód ograniczający nie będzie mógł być przecięty przez kosiarkę automatyczną.

Instalacja w ziemi Zakopać przewód ograniczający w ziemi na głębokość nie większą niż 5 cm. W ten sposób można zapobiec uszkodzeniom przewodu ograniczającego (18) np. podczas wertykulacji lub napowietrzania trawnika. Wskazówka! Pozostawić jako zapas 1 m przewodu ograniczającego z tyłu stacji ładowania, aby w razie potrzeby móc poprawić później położenie przewodu.

5.5.2 Wąskie odcinki trawnika

Jeżeli na powierzchni trawnika znajduje się wąski odcinek, kosiarka automatyczna może na nim pracować pod warunkiem, że ten fragment trawnika ma szerokość do najmniej 1,4 m (80 cm między przewodami ograniczającymi) i długość nie większą niż 8m. (Rys. 3)

5.5.3 Odstęp od granicy ogrodu

Gdy kosiarka automatyczna zbliża się do przewo- du ograniczającego (18), wykrywany jest on przez czujniki z przodu kosiarki. Tym niemniej, zanim kosiarka automatyczna zawróci, może przejechać za przewód ograniczający (18) o odcinek do 30 cm. Prosimy uwzględnić to przy rozplanowywaniu obszaru koszenia. (Rys. 6a)

5.5.4 Układanie przewodu w narożnikach i

kątach Unikać układania przewodu ograniczającego (18) w narożnikach pod kątem prostym (90°). Aby zapewnić, że kosiarka automatyczna nie wyjedzie za daleko za przewód ograniczający (18), zaleca się układać przewód ograniczający (18) tak jak pokazano na rys. 6b.

5.5.5 Obliczanie nachylenia trawnika

Kosiarka automatyczna może pokonywać nachy- lenia do 35%. Z tego powodu należy unikać silniejszych nachyleń. Nachylenie można obliczyć na podstawie wartości wysokości pokonanej na danym odcinku. (Rys. 6c) Przykład: a/b = 35 cm/100 cm = 35 %

5.5.6 Instalacja przewodu ograniczającego na

nachyleniach Podczas koszenia na pochyłej powierzchni, w szczególności jeśli trawa jest mokra, kosiarka automatyczna może się ześlizgnąć i wyjechać poza przewód ograniczający (18). Z tego powodu zaleca się przestrzegać następujących zaleceń (rys. 6d):

Na górnej części zbocza nie układać prze- wodu ograniczającego (18) jeżeli nachylenie przekracza 35%. Zachować odstęp 30 cm od przeszkód i krawędzi trawnika.

W dolnej części zbocza nie układać przewo- du ograniczającego (18) jeżeli nachylenie Anl_FREELEXO_LCD_BT_plus_SPK13.indb 264Anl_FREELEXO_LCD_BT_plus_SPK13.indb 264 05.10.2022 11:11:3205.10.2022 11:11:32PL

przekracza 17%. Zachować odstęp 40 cm od przeszkód i krawędzi trawnika.

5.5.7 Drogi i brukowane ścieżki

Podwyższone ścieżki, powierzchni pokry- te żwirem lub korą ogrodniczą, położone niżej rabatki kwiatowe i inne podobne ob- szary należy odgrodzić. Ułożyć przewód ograniczający (18) w odległości co najmniej 30 cm. (Rys. 6e i 6g)

Ścieżki położone równo na wysokości darniny nie muszą zostać odgrodzone, ponieważ kosiarka automatyczna może po nich przejechać. Przewód ograniczający (18) można układać również na ścieżkach. (Rys. 6f i 6g)

5.5.8 „Wyspy“ ograniczone przewodem

Aby chronić przeszkody na koszonej powierzchni należy ułożyć wokół nich przewód ograniczający tak, aby powstała tzw. wyspa. W ten sposób można zapobiec kolizji z delikatnymi przedmiota- mi, oczkami wodnymi, drzewami, meblami, rabat- kami kwiatowymi itp. (Rys. 6h i 6i)

Poprowadzić przewód ograniczający (18) od krawędzi trawnika do obszaru, który ma być chroniony przed kosiarką.

Poprowadzić przewód ograniczający w kie- runku zgodnym z ruchem wskazówek zegara wokół danego obiektu i zamocować przewód ograniczający (18) hakami mocującymi (14).

Ogrodzić całkowicie wyspę i poprowadzić przewód ograniczający (18) z powrotem do tego punktu na krawędzi trawnika, od którego poprowadzono przewód do odgradzania wys- py.

Odstęp między odgradzanymi wyspami musi wynosić co najmniej 0,8 m. Jeżeli nie jest to możliwe, połączyć obiekty w jedną wyspę. (Rys. 6h)

Odcinki przewodu ograniczającego (18) prowadzące do i od wyspy muszą być położone równolegle i bardzo blisko siebie. - Uwaga! Przewody ograniczające (18) nie mogą się krzyżować! - W tym celu przymocować do ziemi równoległe odcinki przewodu ograniczającego (18) razem wspól- nymi hakami mocującymi (14). (Rys. 6i)

Kosiarka automatyczna w obszarze koszenia przejedzie przez obydwa równoległe odcinki przewodu ograniczającego (18), ale zatrzyma się na położonym pojedynczo przewodzie ograniczającym (18).

Przeszkody o wysokości powyżej 10 cm (rys. 6j) Czujnik napotkania przeszkody wykrywa twarde przeszkody o wysokości powyżej 10 cm, np. drzewa, ściany, płoty, meble ogro- dowe. Po zderzeniu z przeszkodą kosiarka automatyczna się zatrzymuje i wyłącza zespół tnący, a następnie cofa się i zakręca, aby kontynuować koszenie w innym kierun- ku. Miękkie, niestabilne lub wartościowe przeszkody należy chronić przed kosiarką odgradzając je przewodem ograniczającym.

Kamienie i inne przeszkody Kamienie, skały i niskie przeszkody o wysokości poniżej 10 cm, które znajdują się w obszarze koszenia, muszą być chronione, ponieważ w przeciwnym razie kosiarka au- tomatyczna może po nich przejechać. Grozi to uszkodzeniem i blokadą kosiarki automa- tycznej.

Drzewa (rys. 6k) Drzewa traktowane są przez kosiarkę automatyczną jako przeszkody. Tym niemniej, jeżeli z podłoża wystają korzenie o wysokości mniejszej niż 10 cm, ten obszar musi być chroniony przewodem ograniczającym przed kosiarką. Zapobiega to uszkodzeniu korzeni i kosiarki automatycznej. Odstęp między prze- wodem ograniczającym (18) i przeszkodą musi wynosić co najmniej 30 cm.

5.5.10 Obszar główny i obszar poboczny

(rys. 6l) Obszar poboczny (B) to obszar pracy urządzenia, który nie jest połączony bezpośrednio (tzn. traw- nikiem lub drogą) z obszarem głównym (A). Aby wyznaczyć taki oddzielny obszar poboczny (B), położyć przewód ograniczający (18) od obszaru głównego (A) do obszaru pobocznego (B) i z powrotem. Odcinki przewodu ograniczającego (18) prowadzące do i od obszaru pobocznego (B) muszą być położone równolegle i bardzo blisko siebie. - Uwaga! Przewody ograniczające (18) nie mogą się krzyżować! - W tym celu przymocować do ziemi równoległe odcinki prze- wodu ograniczającego (18) razem wspólnymi hakami mocującymi (14). Aby kosić obszar poboczny (B), należy przenieść kosiarkę automatyczną do obszaru pobocznego (B). Uruchomić tam żądany program koszenia i wybrać w punkcie menu opcję „Obszar pobocz- ny“ (patrz „Ustawienia kosiarki automatycznej“). Jeżeli poziom naładowania akumulatora jest niski, kosiarka automatyczna znajdując się w obrębie Anl_FREELEXO_LCD_BT_plus_SPK13.indb 265Anl_FREELEXO_LCD_BT_plus_SPK13.indb 265 05.10.2022 11:11:3305.10.2022 11:11:33PL

obszaru pobocznego (B) nie będzie próbowała wrócić wzdłuż przewodu ograniczającego (18) do stacji ładowania (19).

5.6 Podłączenie stacji ładowania

Przewód ograniczający (18) można dopiero wówczas podłączyć do stacji ładowania, jeżeli układanie przewodu zostało zakończone. Pozostawić jako zapas dodatkowo po 1 m prze- wodu ograniczającego (18) na obydwu końcach, aby w razie potrzeby móc dopasować później położenie przewodu. Obcęgami do usuwania izolacji usunąć izolację z końców przewodu ograniczającego (18) na odcin- ku 10-15 mm do podłączenia do stacji ładowania (19). Przed podłączeniem przewodu ograniczającego (18) do stacji ładowania (19) wyjąć wtyczkę zasilania z gniazdka sieciowego. Przewód ograniczający (18) prowadzący do przedniej strony stacji ładowania (19) musi być poprowad- zony przez elementy mocowania przewodu na spodzie stacji ładowania (19) do tylnej ścianki stacji. Podłączyć ten przewód ograniczający (18) do lewego, czarnego przyłącza. Następnie wsunąć tylny przewód ograniczający (18) przed otwór (odciążenie naciągu) w okolicy przyłącza i podłączyć przewód ograniczający do prawego, czerwonego przyłącza (rys. 7a). Uwaga! Przewody ograniczające (18) nie mogą się krzyżować! Następnie podłączyć urządzenie do sieci elek- trycznej. Jeżeli instalacja została wykonana prawidłowo, dioda LED (21) na stacji ładowania (19) świeci się światłem ciągłym na zielono. Jeżeli dioda LED się nie świeci, należy najpierw sprawdzić wszystkie złącza. Jeżeli dioda LED się świeci, ale inaczej niż ciągłym zielonym światłem, należy przeczytać odpowiednie wskazówki w tabeli „Wskazania diody na stacji ładowania i usu- wanie usterek“.

5.7 Włączenie i kontrola instalacji

Jak tylko dioda LED (21) na stacji ładowania (19) zaświeci się na zielono, oznacza to, że teren jest przygotowany do koszenia przez kosiarkę automatyczną. Najpierw upewnić się, że haki mocujące (14) na przewodzie ograniczającym (18) są całkowicie wbite w ziemię. Ustawić kosiarkę automatyczną ok. 3 m za stacją ładowania (19) przed przewodem ograniczającym (18). Kosiarka automatyczna powinna przy tym być skierowana w stronę prze- wodu ograniczającego (18) i kąt między kosiarką a przewodem powinien wynosić 90° (rys. 7b). Włączyć główny wyłącznik (7) (ON) (rys. 8). Aby odblokować kosiarkę automatyczną wpisać numer PIN (patrz rozdział „Blokada/PIN“). Nacisnąć przycisk „MODE“ (52). Przy pomocy przycisków nawigacyjnych (55) wybrać punkt „Do stacji ładowania“ i potwierdzić wybór przyciskiem „OK“ (56). Nacisnąć przycisk „START“ (53) i zamknąć pokrywę ekranu (23). Kosiarka jedzie wzdłuż przewodu ograniczającego (18) w kierunku przeciwnym do ruchu wskazówek zegara. Obserwować kosiarkę automatyczną podczas całej jazdy wzdłuż przewodu ograniczającego (18) aż będzie zatrzyma się z powrotem w stacji ładowania (19). Jeżeli kosiarka automatyczna na- potka się w niektórych miejscach z trudnościami, w razie potrzeby skorygować położenie prze- wodu ograniczającego (18) i powtórzyć test. Następnie akumulator kosiarki automatycznej jest ładowany aż poziom naładowania osiągnie 100%. Jeżeli wystąpią problemy podczas dokowania, przesunąć stację ładowania (19) lub zmienić jej położenie tak, aby dokowanie będzie mogło przebiegać bez problemów. Kosiarkę automatyczną można zatrzymać w dowolnym momencie naciskając czerwony przy- cisk „STOP“ (3). Po naciśnięciu przycisku „STOP“ (3) kosiarka się zatrzymuje i czeka na dalsze polecenia.

5.8 Mocowanie stacji ładowania

Po tym jak sprawdzono, że kosiarka automatycz- na działa prawidłowo i znaleziono odpowiednie położenie stacji ładowania (19), stacja ładowania (19) musi zostać przymocowana śrubami mocującymi (15). Kluczem sześciokątnym (22) wkręcić śruby mocujące (15) całkowicie w ziemię. (Rys. 7c)

5.9 Wskaźnik poziomu naładowania akumula-

tora Nacisnąć przełącznik wskaźnika poziomu naładowania akumulatora. Wskaźnik poziomu naładowania akumulatora przy pomocy 3 diod LED wskazuje w jakim stopniu akumulator jest naładowany (rys. 13b). Wszystkie 3 diody LED się świecą: Akumulator jest całkowicie naładowany. Świecą się 1 lub 2 diody LED: Wystarczający do pracy poziom naładowania akumulatora. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 266Anl_FREELEXO_LCD_BT_plus_SPK13.indb 266 05.10.2022 11:11:3305.10.2022 11:11:33PL

1 dioda LED miga: Akumulator jest rozładowany, należy naładować akumulator. Wszystkie diody LED migają: Temperatura akumulatora poniżej wartości mi- nimalnej. Odłączyć akumulator od ładowarki i pozostawić go na jeden dzień w temperaturze pokojowej. Jeżeli błąd się powtórzy, oznacza to, że akumulator został głęboko rozładowany i jest uszkodzony. Wyjąć akumulator z urządzenia. Zab- rania się używania lub ładowania uszkodzonych akumulatorów. Uwaga! W przypadku użycia akumulatora Multi Ah (np. 4-6Ah) należy wybrać większą pojemność akumulatora. Dzięki procesowi ochronnego ładowania i rozładowania kosiarki automatycznej użycie mniejszej pojemności w celu wydłużenia żywotności akumulatora nie jest konieczne.

5.10 Ładowanie akumulatora przy użyciu

ładowarki W normalnym trybie pracy akumulator (A) kosiarki automatycznej ładowany jest w stacji ładowania (19). Aby móc użyć akumulatora (A) serii Power- X-Change niezależnie od urządzenia, można go również ładować przy użyciu zewnętrznej ładowarki Power-X-Charger. Uwaga! – W zależności od wybranego modelu ładowarka (rys. 13a / poz. B) może nie wchodzić w skład Państwa kosiarki automatycznej.

1. Sprawdzić, czy napięcie na tabliczce znamio-

nowej ładowarki jest zgodne z napięciem sie- ciowym. Włożyć wtyczkę zasilania ładowarki (B) do gniazdka. Zielona dioda LED zaczyna migać.

2. Nasunąć akumulator (A) na ładowarkę (B)

3. W tabeli w punkcie „Wskazania diod na

ładowarce“ objaśniono znaczenie wskazań diod na ładowarce. Podczas ładowania akumulator może nieco się nagrzać. Jest to normalne zjawisko. Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić,

czy jest napięcie w gniazdku

czy styk na kontaktach ładowarki jest prawidłowy. Jeśli ładowanie akumulatora nadal nie jest możliwe, prosimy przesłać na adres naszego ser- wisu obsługi klientów

oraz akumulator. Aby zapewnić odpowiednią przesyłkę urządzenia, prosimy skontaktować się z nas- zym serwisem obsługi klienta lub punktem sprzedaży, w którym nabyto urządzenie. Przy wysyłce lub utylizacji akumulatorów lub urządzeń akumulatorowych zwracać uwagę na to, aby były pojedynczo zapakowane w plastikowy worek, aby uniknąć zwarcia i pożaru! Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc urządzenia się zmniejsza. Nie rozładowywać całkowicie akumulatora. Prowadzi to do uszkodzenia aku- mulatora!

6.1 Wyłącznik główny

Kosiarka automatyczna wyposażona jest w wyłącznik główny (7). Głównym wyłącznikiem (7) można włączyć (ON) i wyłączyć (OFF) kosiarkę (rys. 8). Po włączeniu kosiarki jest ona zablokowa- na kodem PIN.

Kosiarka automatyczna jest fabrycznie zapro- gramowana i posiada ustawienia standardowe. W razie potrzeby można je zmienić. Chociaż usta- wienia fabryczne są odpowiednie dla większości ogrodów, należy mimo to zapoznać się z dostępnymi opcjami. Objaśnienie funkcji pola obsługi z wyświetlaczem ciekłokrystalicznym (rys. 9)

50. Wyświetlacz ciekłokrystaliczny

55. Przyciski nawigacyjne

56. Przycisk „OK“ – przycisk potwierdzenia

6.3 Regulacja wysokości koszenia

Uwaga! Zawsze przed przystąpieniem do zmiany wysokości koszenia wyłączyć kosiarkę automatyczną. W tym celu nacisnąć przycisk „STOP“ (3). Wysokość koszenia kosiarki auto- matycznej można wyregulować bezstopniowo przy pomocy regulacji wysokości koszenia (4) w zakresie od 20 do 60 mm, przy czym wybraną wysokość można odczytać na skali. W przypadku długości źdźbeł trawy większej niż 60 mm trawnik musi zostać najpierw przycięty na wysokość nie większą niż 60 mm, aby nie spowodować przeciążenia kosiarki i nie ograniczyć wydajności jej pracy. Użyć do tego celu zwykłej kosiarki lub podkaszarki. Po zakończeniu instalacji wysokość koszenia można wyregulować przy pomocy regulacji wysokości koszenia (4). Rozpocząć zawsze od największej wysokości koszenia i zmniejszać ją stopniowo aż do osiągnięcia żądanej wysokości.

Blokada zapobiega nieupoważnionemu użyciu kosiarki automatycznej bez ważnego kodu dostępu. W tym celu konieczne jest wpisać swój czterocyfrowy kod zabezpieczający. Odblokowanie Zanim uruchomi się kosiarkę automatyczną konieczne jest wpisać poprawny kod PIN (stan- dardowy PIN: „0-0-0-0“). Wpisać kod PIN przy pomocy przycisków nawigacyjnych (55). Standardowy PIN: Nowy PIN: 0 0 0 0 _ _ _ _ Zmienić PIN Aby zmienić PIN postępować w następujący sposób:

1. Odblokować pole obsługi.

3. Przy pomocy przycisków nawigacyjnych (55)

wybrać w menu wyświetlacza (50) punkt „In- formacje ogólne“ i następnie „Kod PIN“.

4. Najpierw przy pomocy przycisków nawigacyj-

nych (55) wpisać aktualny PIN (standardowy PIN: 0-0-0-0).

5. Następnie przy pomocy przycisków nawiga-

cyjnych (55) wpisać własny PIN.

6. Potwierdzić wykonane ustawienia.

7. Powtórzyć krok 5 i 6, aby potwierdzić nowy

8. Uwaga! Zanotować nowy PIN!

Odzyskanie kodu PIN w razie utraty Przygotować pokwitowanie zakupu i numer seryjny kosiarki automatycznej, ponieważ będą potrzebne w czasie tego procesu. Są one konie- czne, aby odzyskać swój PIN! Wariant A:

1. Gdy urządzenie jest w zablokowane,

naciskać przycisk „SET“ (51) przez 6 sekund.

2. Numer PUK jest wówczas wyświetlany na

3. Zwrócić się do serwisu obsługi klienta, aby

otrzymać swój PIN. Wariant B:

1. Podłączyć pusty pendrive do gniazda USB

(24) zgodnie ze wskazówkami na rysunku 11.

2. Włączyć główny wyłącznik (7) (ON).

3. Kosiarka automatyczna automatycznie zapi-

suje numer PUK na pendrivie i wydaje sygnał dźwiękowy po zakończeniu tego procesu.

4. Odłączyć pendrive. Podłączyć pendrive do

komputera i odczytać zapisane dane. Kosiar- ka automatyczna zapisała plik tekstowy (*.txt). Ten plik zawiera osobisty plik PUK. Zwrócić się do serwisu obsługi klienta, aby otrzymać swój PIN.

6.5 Ustawienia kosiarki automatycznej

W menu głównym na wyświetlaczu ciekłokrystalicznym (50) znajdują się ustawi- enia daty i czasu kosiarki automatycznej oraz informacja odnośnie aktualnego poziomu naładowania akumulatora. Na pasku narzędzi wyświetlany jest również stan czujnika deszczu, stan sygnału przewodu i wybranego programu koszenia. Na polu obsługi można przy pomocy przycisku „SET“ (51) zmienić ustawienia kosi- arki automatycznej oraz przy pomocy przycisku „MODE“ (52) uruchomić kosiarkę automatyczną w wybranym z programów koszenia. Przy pomocy przycisków nawigacyjnych (55) wybrać żądany punkt, aby wykonać ustawienia. Nacisnąć przy- cisk „BACK“ (54), aby wyjść z danego punktu menu. Przycisk ustawień - przycisk „SET“ (51) Przyciskiem „SET“ (51) można wykonać pods- tawowe ustawienia kosiarki automatycznej. Przy pomocy przycisków nawigacyjnych (55) przejść do wybranego punktu i potwierdzić wykonane us- tawienia lub anulować je naciskając odpowiednio przycisk „OK“ (56) lub przycisk „BACK“ (54).

Harmonogram Przy pomocy przycisków nawigacyjnych (55) wybrać dzień tygodnia, dla którego mają Anl_FREELEXO_LCD_BT_plus_SPK13.indb 268Anl_FREELEXO_LCD_BT_plus_SPK13.indb 268 05.10.2022 11:11:3305.10.2022 11:11:33PL

być wykonane ustawienia. Kosiarka auto- matyczna w tym dniu tygodnia o ustawionej godzinie automatycznie rozpocznie koszenie w normalnym trybie pracy. Jako orientacyjną wartość czasu koszenia zaleca się kosze- nie przez 8 godzin dziennie na 500 m². W zależności od wielkości i kształtu ogrodu należy dopasować odpowiednio czas pracy kosiarki.

Strefa W przypadku skomplikowanego układu ogrodu kosiarka automatyczna może mieć trudności w osiągnięciu każdego zakątka i tym samym w równomiernym koszeniu trawnika. W takim przypadku można wybrać kilka punktów startowych na przewodzie ograniczającym (18). W ten sposób kosiarka automatyczna może dotrzeć również do trud- no dostępnych fragmentów ogrodu. Kosiarka automatyczna przejeżdża wówczas wybraną odległość wzdłuż przewodu ograniczającego (18) i rozpoczyna koszenie na tym obszarze (rys. 6m). Przy pomocy przycisków nawiga- cyjnych (55) przejść do żądanego punktu i ustawić żądaną odległość i częstotliwość. Stacja ładowania (19) jest automatycznie zdefiniowana jako punkt startowy 1. Dodat- kowe dwa punkty startowe można wybrać dowolnie. W tym celu zmierzyć odstęp między stacją ładowania (19) a punktem star- towym, przy czym pomiar należy wykonać wzdłuż przewodu ograniczającego (18) w kie- runku zgodnym z ruchem wskazówek zegara. Ustawienie częstotliwości określa, jak często kosiarka automatyczna ma rozpoczynać koszenie od stacji ładowania (19) lub od pos- zczególnych punktów startowych.

Koszenie krawędzi Aby trawnik po skoszeniu miał równe krawędzie można aktywować funkcję „Ko- szenie przy krawędziach“ Istnieje również możliwość ustawienia częstotliwości koszenia przy krawędziach, tzn. ustawienia jak często na początku ustawionego czasu pracy kosi- arka automatyczna przed rozpoczęciem pro- cesu koszenia trawnika ma kosić krawędzie. W ustawieniu standardowym kosiarka au- tomatyczna co 7 dni roboczych rozpoczyna koszenie przejeżdżając wzdłuż całej długości przewodu ograniczającego.

Pamięć błędów Tutaj znajdą Państwo informacje odnośnie ostatnich zapisanych błędów kosiarki auto- matycznej.

Czujnik deszczu Przy pomocy tej funkcji ustawień można zaprogramować działanie czujnika de- szczu (5). W ustawieniach fabrycznych czujnik jest włączony. Można aktywować lub dezaktywować czujnik deszczu (5) lub ustawić czas opóźnienia. Czas opóźnienia to czas, przez który kosiarka automatycz- na pozostaje w stacji ładowania (19) po wyschnięciu czujnika deszczu (5).

Odcinek od stacji ładowania Można ustawić odcinek cofania się kosiarki, który kosiarka automatyczna jedzie do tyłu od stacji ładowania (19). Zgodnie z ustawi- eniem tej odległości kosiarka automatyczna jedzie dany odcinek najpierw cofając się, a następnie obraca się w kierunku koszonej po- wierzchni bądź jedzie do punktu startowego. Upewnić się, że podczas jazdy kosiarki au- tomatycznej przez wybrany odcinek cofania się kosiarka nie opuści ona wyznaczonego obszaru koszenia.

Informacje ogólne - Kod PIN: Mogą Państwo zmienić PIN ko- siarki automatycznej i ustawić własny PIN. W tym celu postępować tak jak opisano w rozdziale „Blokada/PIN“. Uwaga! Zanotować nowy PIN. - Data & godzina: Przy pomocy przycisków nawigacyjnych (55) przejść do odpowiednie- go punktu i wybrać żądane ustawienia. - Język: Przy pomocy przycisków nawigacyj- nych (55) przejść do żądanego języka. - Wersja oprogramowania: Tutaj zamiesz- czono informacje odnośnie aktualnej wersji oprogramowania kosiarki automatycznej. Programy koszenia – przycisk „MODE“ (52) Aby uruchomić żądany program koszenia wybrać go przy pomocy przycisków nawigacyjnych (55). Można wybrać między obszarem głównym i obszarem pobocznym. Dokładne informacje odnośnie obydwu obszarów zamieszczono w rozdziale „Uruchomienie“ w punkcie „Przewód ograniczający“.

Koszenie Aby rozpocząć koszenie trawnika włączyć kosiarkę automatyczną - kosiarka automaty- czna uruchamia się w normalnym trybie pracy zgodnie z harmonogramem koszenia.

Koszenie krawędzi Postawić kosiarkę automatyczną w pobliżu przewodu ograniczającego (18) lub uruchomić kosiarkę automatyczną, gdy zna- jduje się w stacji ładowania (19). Kosiarka automatyczna jedzie z włączonym zespołem Anl_FREELEXO_LCD_BT_plus_SPK13.indb 269Anl_FREELEXO_LCD_BT_plus_SPK13.indb 269 05.10.2022 11:11:3305.10.2022 11:11:33PL

tnącym wzdłuż przewodu ograniczającego (18) w kierunku zgodnym z ruchem ws- kazówek zegara do tylnej strony stacji ładowania (19). Następnie kosiarka automa- tyczna wraca do stacji ładowania (19), o ile znajduje się poza aktywnym czasem pracy.

Spot Mowing W niektórych miejscach wynik zwykłego koszenia kosiarką automatyczną może być niewystarczający. Postawić kosiarkę automatyczną w takim miejscu i uruchomić kosiarkę automatyczną. Kosiarka automaty- czna rozpoczyna koszenie po spiralnej linii i kosi tak długo, aż natrafi na przeszkodę lub przewód ograniczający (18). Następnie kosi- arka automatyczna wraca do stacji ładowania (19), o ile znajduje się poza aktywnym cza- sem pracy.

Do stacji ładowania Kosiarka automatyczna otrzymuje pole- cenie powrotu do stacji ładowania (19). Kosiarka automatyczna szuka przewodu ograniczającego (18) i jedzie wzdłuż prze- wodu ograniczającego w kierunku przeciw- nym do ruchu wskazówek zegara do stacji ładowania (19). Opcja powierzchni pobocznej nie jest tutaj dostępna.

6.6 Sterowanie kosiarką automatyczną

Proces uruchomienia urządzenia

1. Nacisnąć przycisk „STOP“ (3) i otworzyć

całkowicie pokrywę ekranu (23).

2. Odblokować pole obsługi (2).

3. Przyciskiem „MODE“ (52) wybrać żądany

program koszenia i żądaną powierzchnię pra- cy kosiarki.

4. Najpierw nacisnąć przycisk „START“ (53).

5. Zamknąć pokrywę ekranu (23).

Kosiarka automatyczna pracuje według ustawień czasu koszenia. Na wyświetlaczu (50) wyświetlana jest informacja o poziomie naładowania akumulatora. Jeżeli poziom naładowania akumulatora spadnie poniżej 30%, kosiarka wraca automatycznie do stacji ładowania (19). Przerwanie procesu koszenia

1. Aby natychmiast zatrzymać kosiarkę

automatyczną, nacisnąć przycisk „STOP“ (3).

2. Całkowicie otworzyć pokrywę ekranu (23).

3. Odblokować pole obsługi (2).

4. Nacisnąć przycisk „MODE“ (52) i wybrać „Do

stacji ładowania“, aby kosiarka automatyczna wróciła wzdłuż przewodu ograniczającego (18) do stacji ładowania (19).

5. Najpierw nacisnąć przycisk „START“ (53).

6. Zamknąć pokrywę ekranu (23).

Stan STOP: Po naciśnięciu przycisku „STOP“ (3) kosiarka automatyczna znajduje się w stanie STOP, co wskazywane jest odpowiednio na wyświetlaczu ciekłokrystalicznym (50). Kosiarka automatyczna przerywa koszenie do czasu, aż ten stan zostanie anulowany. Po odblokowaniu pola obsługi (2) otwiera się okno, w którym wyświetlana jest opcja anulo- wania stanu STOP. Potwierdzenie powoduje anulowanie tego stanu. W przeciwnym wypadku kosiarka automatyczna pozostaje na miejscu bez ruchu. Aby anulować stan STOP można również uruchomić kosiarkę automatyczną lub wysłać ją z powrotem do stacji ładowania (19). Zamknąć pokrywę ekranu (23).

6.7 Sterowanie kosiarką automatyczną przy

użyciu aplikacji Wszystkie ustawienia, które można wykonać na polu obsługi, można wykonać również w aplikacji. Pobrać aplikację Einhell dla kosiarki automaty- cznej na swój smartfon. Aplikację Einhell można pobrać pod poniższym linkiem lub skanując następujący kodu QR: iOS: http://qr.einhell.com/12e103ce Android: http://qr.einhell.com/176c0443 Połączyć kosiarkę automatyczną przez Blu- etooth ze smartfonem i postępować według wyświetlonych wskazówek. Wskazówki odnośnie połączenia Bluetooth:

Po zalogowaniu się jako użytkownik i zarejes- trowaniu urządzenia połączyć się z kosiarką Anl_FREELEXO_LCD_BT_plus_SPK13.indb 270Anl_FREELEXO_LCD_BT_plus_SPK13.indb 270 05.10.2022 11:11:3405.10.2022 11:11:34PL

automatyczną w aplikacji Einhell.

Aby móc korzystać z połączenia Bluetooth w urządzeniach z systemem operacyjnym Android należy zezwolić aplikacji Einhell na używanie lokalizacji urządzenia.

Kosiarkę automatyczną należy połączyć z telefonem tylko w aplikacji Einhell swojego smartfona.

Połączyć się z kosiarką automatyczną w apli- kacji Einhell.

Zasięg połączenia Bluetooth jest ograniczony. Z tego powodu, aby móc sterować kosiarką automatyczną, należy znajdować się w pobliżu kosiarki.

Kosiarka automatyczna może na raz być połączona tylko z jednym smartfonem.

Po zakończeniu wszystkich ustawień zakończyć połączenie Bluetooth.

7. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem prac konserwacyjnych i czyszczeniem urządzenia odłączyć urządzenie od zasilania - wyjąć wtyczkę zasilania z gniazd- ka wtykowego i wyłączyć urządzenie głównym wyłącznikiem (7) (OFF) (rys. 8). Oprócz tego wyjąć akumulator z kosiarki automatycznej. Ostrożnie! Nosić rękawice ochronne!

Urządzenia zabezpieczające, szczeliny wentylacyjne i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wytrzeć czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Nigdy nie czyścić kosiarki automatycznej pod bieżącą wodą, zwłaszcza pod ciśnieniem.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Do czyszczenia kosiarki automatycznej zale- ca się używać tylko szczotki lub ścierki.

Sprawdzić czy ostrza (10) i płyta nożowa (11) mogą się poruszać.

Do czyszczenia styków ładowania kosiarki automatycznej (1) i stacji ładowania (19) użyć środków do czyszczenia metali lub bardzo drobnego papieru ściernego Oczyścić je, aby zapewnić wydajność procesu ładowania.

W razie zużycia lub uszkodzenia ostrzy (10) lub ich śrub mocujących należy wymienić zawsze cały komplet tych części.

Wymienić wszelkie zużyte lub uszkodzone części.

Aby zapewnić długi okres użytkowania należy oczyścić i następnie naoliwić wszystkie śruby, koła oraz osie.

Regularna pielęgnacja kosiarki automa- tycznej zapewnia nie tylko jej dłuższą trwałość i wydajność, lecz również umożliwia dokładniejsze i prostsze koszenie trawnika.

Najszybciej zużywającą się częścią urządzenia są ostrza (10). Regularnie sprawdzać stan ostrzy (10) i ich mocowanie. Jeżeli kosiarka automatyczna nadmiernie wi- bruje oznacza to, że ostrza (10) są uszkodzo- ne lub zdeformowały się na skutek uderzeń. Jeżeli ostrza (10) są zużyte lub uszkodzone, muszą zostać natychmiast wymienione na nowe.

Regularnie sprawdzać wynik koszenia trawnika. Tępe ostrza powodują nierówne, wystrzępione końce źdźbeł trawy podczas koszenia. Może to spowodować wysuszenie i zbrązowienie powierzchni trawnika. Należy regularnie wymieniać ostrza na nowe, aby trawa była koszona równo i jednolicie.

Regularnie sprawdzać, czy na spodzie kosiarki automatycznej nie ma zabrudzeń. Regularnie czyścić kosiarkę automatyczną. Niezwłocznie usuwać silniejsze zabrudzenia.

W pierwszych tygodniach pracy kosiarki automatycznej i po uprzednim koszeniu zwykłą kosiarką może szybko dojść do siln- ego zabrudzenia kosiarki automatycznej. Z tego powodu należy w tym okresie częściej sprawdzać czy spód kosiarki automatycznej nie jest zabrudzony.

Trawnik należy skracać stopniowo, aby zapo- biec silnym zabrudzeniom.

We wnętrzu urządzenia nie ma innych części wymagających konserwacji.

7.2.1 Wymiana ostrzy

Używać tylko oryginalnych ostrzy, ponieważ w przeciwnym wypadku poprawne funkcjonowanie i bezpieczeństwo nie są gwarantowane. Kosiarka automatyczna wyposażona jest w trzy ostrza (10) zamontowane na płycie nożowej (11). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 271Anl_FREELEXO_LCD_BT_plus_SPK13.indb 271 05.10.2022 11:11:3405.10.2022 11:11:34PL

Żywotność tych ostrzy (10) wynosi do 3 miesięcy (o ile nie natrafi ą na przeszkody). Aby zapobiec ograniczeniu wydajności i niezrównoważeniu urządzenia wszystkie trzy ostrza (10) należy wymieniać jednocześnie. Aby wymienić ostrza (10) postępować w następujący sposób (rys. 12) - Uwaga! - Nosić rękawice ochronne:

1. Wkrętakiem zablokować płytę nożową (11),

aby nie mogła się obracać. W tym celu włożyć wkrętak przez odpowiednie otwory w płycie nożowej (11) i grzebieniu osłony.

2. Odkręcić śruby mocujące

3. Wyjąć stare ostrza (10) i włożyć nowe.

Wszystkie trzy ostrza (10) należy wymieniać jednocześnie jako komplet, nigdy pojedynczo.

4. Następnie z powrotem mocno dokręcić śrubę

mocującą. Upewnić się, że nowe ostrza (10) mogą się obracać bez przeszkód. Regularnie przeprowadzać ogólną kontrolę stanu kosiarki automatycznej i usuwać wszystkie nag- romadzone osady i pozostałości po skoszeniu. Zawsze przed rozpoczęciem sezonu sprawdzać stan ostrzy (10). W celu zlecenia napraw należy zwrócić się do naszego punktu obsługi klienta. Stosować tylko oryginalne części zamienne.

7.2.2 Aktualizacja oprogramowania

Aby aktualizować oprogramowanie skopiować nową wersję oprogramowania na pusty pendrive (w razie potrzeby sformatować pendrive przed ko- piowaniem). Przed wykonaniem poniższych kro- ków upewnić się, że akumulator jest całkowicie naładowany.

1. Ustawić kosiarkę automatyczną w obszarze

koszenia. Podczas aktualizacji oprogramo- wania kosiarka automatyczna nie może znajdować się w stacji ładowania.

2. Podłączyć pendrive do gniazda USB zgodnie

ze wskazówkami na rysunku. (Rys. 11)

3. Włączyć główny wyłącznik (7) (ON).

4. Kosiarka automatyczna rozpoczyna

aktualizację oprogramowania i wyświetla informację o aktualnym stanie.

5. Po zakończeniu aktualizacji odłączyć

pendrive i uruchomić ponownie kosiarkę automatyczną głównym wyłącznikiem (7).

7.2.3 Naprawa przewodu ograniczającego

Jeżeli doszło do przerwania lub przecięcia prze- wodu ograniczającego (18) w dowolnym miejscu, należy użyć do naprawy załączonego łącznika kablowego (16). W tym celu wsunąć obydwa końce przerwanego przewodu ograniczającego (18) w łącznik kablowy (16) i ścisnąć łącznik obcęgami. Podłączyć wtyk zasilania do gniazda wtykowego. Następnie skontrolować stan diod LED (21) na stacji ładowania (19), aby sprawdzić, czy układ działa poprawnie.

7.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.Einhell-Service.com Ostrza zamienne nr art.: 34.140.20

Przed przechowywaniem przez zimę urządzenia należy całkowicie naładować akumulator i wyłącznik kosiarkę automatyczną głównym wyłącznikiem (7) (OFF). Wyjąć akumulator z urządzenia. Odłączyć zasilacz (13) od sieci elektrycznej i od stacji ładowania (19). Przewód ograniczający (18) może pozostać przez zimę na zewnątrz. Należy jednak zapewnić, że przyłącza są chronione przed korozją. W tym celu odłączyć przyłącza przewodu ograniczającego (18) od stacji ładowania (19). Urządzenie i jego wyposażenie dodatkowe po- winny być przechowywane w ciemnym, suchym i nienarażonym na ujemne temperatury pomies- zczeniu, w miejscu niedostępnym dla dzieci. Optymalna temperatura składowania wynosi od 5 °C do 30 ˚C. Urządzenie przechowywać w ory- ginalnym opakowaniu. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 272Anl_FREELEXO_LCD_BT_plus_SPK13.indb 272 05.10.2022 11:11:3405.10.2022 11:11:34PL

Wyłączyć urządzenie głównym wyłącznikiem (7) (OFF). (Rys. 8)

Zamontować (o ile występuje) wyposażenie ochronne przewidziane do transportu urządzenia.

Chronić urządzenie przed uszkodzeniami i silnymi wibracjami, które mogą wystąpić sz- czególnie podczas transportu w pojazdach.

Zabezpieczyć urządzenie przed przewróce- niem się lub zsunięciem.

Podczas przenoszenia kosiarki automatycz- nej trzymać ją za uchwyt do przenoszenia (6) tak, aby płyta nożowa (11) była skierowana w stronę przeciwną do ciała.

10. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna. Symbol przekreślonego kołowego kontenera na odpady jest symbolem selektywnego zbierania odpadów i oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami. Symbol ten oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. Jednocześnie informujemy, że: 1) na terenie RP istnieje system zbierania, w tym zwrotu, zużytego sprzętu – w tym punkty selektywnej zbiórki i/lub lokalne punkty zbiórki, sklepy czy inne punkty sprzedaży sprzętu. Szczegółową informację uzyskasz u swojego sprzedawcy; 2) każde gospodarstwo domowe spełnia istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu; 3) do produkcji sprzętu użyto niebezpiecznych: sub- stancji, mieszanin oraz części składowych, które mogą powodować potencjalne, niebezpieczne skutki dla środowiska i zdrowia ludzi, dlatego też konieczne jest prawidłowe użytkowanie sprzętu oraz jego recykling. Należy pamiętać o tym, aby przed oddaniem urządzenia do utylizacji wyjąć z niego akumulato- ry i elementy oświetleniowe (np. żarówkę). Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopus- zczalne jest tylko za wyraźną zgodą fi rmy Einhell Germany AG. Zmiany techniczne zastrzeżone Anl_FREELEXO_LCD_BT_plus_SPK13.indb 273Anl_FREELEXO_LCD_BT_plus_SPK13.indb 273 05.10.2022 11:11:3405.10.2022 11:11:34PL

11. Wskazania diody na stacji ładowania i usuwanie usterek

Dioda (21) Opis Sposób usuwania nie świeci się - Brak zasilania energią elektryczną - Sprawdzić zasilanie energią elektryczną świeci się na zielono - Kosiarka jest gotowa do ko- szenia - Akumulator jest całkowicie naładowany - Przewód ograniczający (18) jest podłączony miga na zielono - Przewód ograniczający (18) został przerwany - Sprawdzić, czy nie przewód ograniczający (18) nie został przerwany lub przecięty świeci się na czerwono - Trwa ładowanie akumulatora - Odczekać, aż akumulator będzie całkowicie naładowany.

12. Wskazania kosiarki automatycznej i usuwanie usterek

Komunikat o błędzie kosiarki automatycznej na wyświetlaczu ciekłokrystalicznym (50) BłądMożliwa przyczyna Usuwanie Brak sygnału - Przewód ograniczający jest podłączony nieprawidłowo - Brak zasilania energią elektryczną - Przewód ograniczający (18) został przerwany Sprawdzić, czy dioda LED (21) na stacji ładowania (19) świeci się na zielono - Sprawdzić, czy przewód ograniczający (18) ułożony jest prawidłowo i leży po środku pod stacją ładowania (19). - Sprawdzić położenie stacji ładowania (19). Poza obszarem - Przewód ograniczający jest podłączony nieprawidłowo - Kosiarka automatyczna zna- jduje się poza wyznaczonym obszarem koszenia. - Sprawdzić, czy przewód ograniczający (18) ułożony jest prawidłowo i leży po środku pod stacją ładowania (19). - Upewnić się, że kosiarka automatyczna znajduje się wewnątrz wyznaczonego ob- szaru koszenia. Błąd akumulatora - W kosiarce automatycznej wystąpił błąd akumulatora - Nie można naładować aku- mulatora - Akumulator jest za stary - Sprawdzić, czy akumulator jest prawidłowo zamontowany. - Sprawdzić, czy główny wyłącznik (7) jest włączony (ON), gdy kosiarka automatycz- na znajduje się w stacji ładowania (19). - Sprawdzić położenie stacji ładowania (19). W razie potrzeby wymienić akumula- tor. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 274Anl_FREELEXO_LCD_BT_plus_SPK13.indb 274 05.10.2022 11:11:3405.10.2022 11:11:34PL

BłądMożliwa przyczyna Usuwanie Błąd temperatury akumulatora Za wysoka / za niska tempera- tura akumulatora lub przegrza- nie układu sterowania. - Przy temperaturze akumula- tora powyżej 65 °C kosiarka automatyczna wraca do stacji ładowania (19). - Przy temperaturze aku- mulatora powyżej 45 °C lub poniżej 0°C proces ładowania jest przerywany i kosiarka automatyczna cze- ka w stacji ładowania (19). - Przesunąć czas pracy kosiarki w lecie na wczesne ranne godziny i unikać pracy kosiarki podczas najgorętszej pory dnia. - Po ostygnięciu akumulatora bądź układu sterowania do dozwolonego zakresu tem- peratury, kosiarka automatyczna wraca samoczynnie do zaprogramowanego try- bu pracy. K. podniesiona - Czujnik podnoszenia zadziałał przez co najmniej 10 sekund bez przerwy Nacisnąć przycisk „STOP“ (3), aby otworzyć pokrywę ekranu (23). Naciskając odpowied- nie przyciski na polu obsługi (2) rozpocząć ponownie proces koszenia: - Jeżeli ten błąd będzie się powtarzał, należy sprawdzić czy na obszarze ko- szenie nie ma przeszkód o wysokości powyżej 10 cm i usunąć je lub odgrodzić od koszonego obszaru przy użyciu prze- wodu ograniczającego (18). K. zablokowana - Czujnik napotkania przesz- kody wykrył przeszkodę kilka razy w przeciągu minuty - Czujnik napotkania przesz- kody wykrywał przeszkodę przez 10 sekund w sposób ciągły - Czujnik napotkania przesz- kody podczas drogi powrot- nej do stacji ładowania (19) trzy razy wykrył przeszkodę. Nacisnąć przycisk „STOP“ (3), aby otworzyć pokrywę ekranu (23). Naciskając odpowied- nie przyciski na polu obsługi (2) rozpocząć ponownie proces koszenia: - Sprawdzić, czy kosiarka automatyczna nie została zablokowana przez przeszkodę lub czy się nie zaklinowała między drze- wami, krzewami itp. Usunąć przeszkodę lub wykluczyć ten obszar z terenu kosze- nia. - Jeżeli ten błąd będzie się powtarzał, sprawdzić ułożenie przewodu ograniczającego (18). Zwrócić przy tym uwagę na szczególnie wąskie naroż niki, korytarze, płoty, skałki itp. i w razie po- trzeby skorygować położenie przewodu ograniczającego (18). - Sprawdzić, czy trawa nie jest za wysoka i nie blokuje kosiarki. W takim przypad- ku trawnik należy skosić na wysokość poniżej 60 mm. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 275Anl_FREELEXO_LCD_BT_plus_SPK13.indb 275 05.10.2022 11:11:3505.10.2022 11:11:35PL

BłądMożliwa przyczyna Usuwanie Za blisko stacji - W chwili, gdy kosiarka automatyczna otrzymała polecenie powrotu do stacji ładowania (19), znajdowała się zbyt blisko stacji ładowania. Nacisnąć przycisk „STOP“ (3), aby otworzyć pokrywę ekranu (23). Naciskając odpowied- nie przyciski na polu obsługi (2) rozpocząć ponownie proces koszenia: - W chwili otrzymania polecenia powrotu do stacji ładowania (19) kosiarka automa- tyczna powinna być oddalona od stacji ładowania o co najmniej 2 m. Przewrócona - Kosiarka automatyczna była przechylona przez 10 sekund w sposób ciągły - Kosiarka automatyczna była przez dłuższy czas przechy- lona w jedną stronę Nacisnąć przycisk „STOP“ (3), aby otworzyć pokrywę ekranu (23). Naciskając odpowied- nie przyciski na polu obsługi (2) rozpocząć ponownie proces koszenia: - Postawić kosiarkę automatyczną na płaskim podłożu i włączyć z powrotem. - Jeżeli kosiarka automatyczna przewróciła

ę na zbyt stromym zboczu w obszarze koszenia, należy odpowiednio zmienić położenie przewodu ograniczającego (18) tak, aby uniknąć stromego nachylenia. Błąd kół - Przeszkoda spowodowała podniesienie tylnych kół (8) - Kosiarka zatrzymała się na nierównym trawniku, gdzie tylne koła (8) mogą się obracać nie dotykając podłoża lub ślizgając się po nim. Nacisnąć przycisk „STOP“ (3), aby otworzyć pokrywę ekranu (23). Naciskając odpowied- nie przyciski na polu obsługi (2) rozpocząć ponownie proces koszenia: - Postawić kosiarkę automatyczną na płaskim podłożu i włączyć z powrotem Błąd przycisku STOP Pokrywa ekranu (23) jest otwar- ta, ale nie naciśnięto przycisku „STOP“ (3). Nacisn ąć przycisk „STOP“ (3), aby otworzyć pokrywę ekranu (23). Naciskając odpowied- nie przyciski na polu obsługi (2) rozpocząć ponownie proces koszenia: - Sprawdzić, czy naciskając przycisk „STOP“ (3) można prawidłowo otworzyć i zamknąć pokrywę ekranu (23). - Sprawdzić, czy przycisk „STOP“ (3) działa prawidłowo. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 276Anl_FREELEXO_LCD_BT_plus_SPK13.indb 276 05.10.2022 11:11:3505.10.2022 11:11:35PL

BłądMożliwa przyczyna Usuwanie PCB przegrzanie Za wysoka / za niska tempera- tura akumulatora lub przegrza- nie układu sterowania. - Przy temperaturze akumula- tora powyżej 65 °C kosiarka automatyczna wraca do stacji ładowania (19). - Przy temperaturze aku- mulatora powyżej 45 °C lub poniżej 0°C proces ładowania jest przerywany i kosiarka automatyczna cze- ka w stacji ładowania (19). - Przesunąć czas pracy kosiarki w lecie na wczesne ranne godziny i unikać pracy kosiarki podczas najgorętszej pory dnia. - Po ostygnięciu akumulatora bądź układu sterowania do dozwolonego zakresu tem- peratury, kosiarka automatyczna wraca samoczynnie do zaprogramowanego try- bu pracy. Deszcz - Zadziałał czujnik deszczu (5). - Odczekać, aż kosiarka automatyczna wyschnie. - Szczegółowy opis działania czujnika znaj- duje się w rozdziale 5.2. Błąd czujnika - Kosiarka automatyczna została zatrzymana na sku- tek błędu czujnika. Wyłączyć kosiarkę naciskając główny wyłącznik (7) (OFF) i włączyć z powrotem naciskając wyłącznik (ON), aby w ten sposób ponownie uruchomić kosiarkę automatyczną. Błąd silnika / Prąd przec. sil. - Kosiarka automatycz- na zatrzymała się na skutek wykrycia prądu przeciążeniowego w silniku lub błędu silnika. Wyłączyć główny wyłącznik (7) (OFF) i włączyć go z powrotem (ON), aby ponownie uruchomić kosiarkę automatyczną. - Sprawdzić wysokość murawy w obszarze koszenia i w razie potrzeby przyciąć trawę zwykłą kosiarką do długości źdźbeł trawy poniżej 60 mm. - Zwiększyć wysokość koszenia. Rozpocząć zawsze od największej wysokości koszenia i zmniejszać ją stopniowo aż do osiągnię cia żądanej wysokości. - Sprawdzić czy płyty nożowe (11) i koła nie są zabrudzone i starannie oczyścić te części. - Sprawdzić, czy tylne koła i płyta nożowa (11) nie są zablokowane. Jeżeli nie uda się Państwu usunąć tych blokad, prosimy zwrócić się o pomoc do odpowiedniego punktu serwisowego. Usterka - Kosiarka automatyczna została zatrzymana na sku- tek usterki. Wyłączyć kosiarkę naciskając główny wyłącznik (7) (OFF) i włączyć z powrotem naciskając wyłącznik (ON), aby w ten sposób ponownie uruchomić kosiarkę automatyczną. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 277Anl_FREELEXO_LCD_BT_plus_SPK13.indb 277 05.10.2022 11:11:3505.10.2022 11:11:35PL

Wyszukiwanie usterek BłądMożliwa przyczyna Usuwanie Kosiarka automaty- czna stoi w obszar- ze koszenia. Kosiarka automa- tyczna nie daje się uruchomić. - Za niskie napięcia akumula- tora - Błąd obwodu elektrycznego lub elektroniki - Zanieść kosiarkę automatyczną do ładowania do stacji ładowania (19). - Włączyć główny wyłącznik (7) (ON). - Zwrócić się o pomoc do serwisu obsługi klienta. Kosiarka automa- tyczna nie może wjechać do stacji ładowania. - Stacja ładowania (19) jest nieprawidłowo zainstalowa- na. - Sprawdzić, czy dioda LED (21) na stacji ładowania (19) świeci się na zielono. - Sprawdzić, czy przewody ograniczające (18) są podłączone do stacji ładowania (19) i czy przedni przewód ograniczający (18) ułożony jest po środku stacji ładowania (19). - Sprawdzić, czy poł ożenie stacji ładowania (19) jest prawidłowe. W pobliżu wysp kosiarka automaty- czna zatrzymuje się lub jeździ w niekont- rolowany sposób. - Przewód ograniczający (18) wokół wysp jest nieprawidłowo zainstalowany. - Skorygować położenie przewodu ograniczającego (18). - Zwrócić uwagę na to, aby przewód ograniczający (18) się nie krzyżował Kosiarka automaty- czna pracuje bardzo głośno. - Uszkodzenie ostrzy (10) - Na ostrzach (10) osadziły się ciała obce - Kosiarka automatyczna została uruchomiona zbyt blisko przeszkody - Uszkodzenie napędu noży lub silnika napędowego - Uszkodzenie innych części kosiarki automatycznej - Wymienić ostrza (10). Wymienić jednocześnie wszystkie 3 ostrza (10). - Wydajność kosiarki automatycznej zależy od naostrzenia ostrzy (10). Z tego powodu należy utrzymywać ostrza (10) w dobrym stanie technicznym. - Wyłączyć bezpiecznie kosiarkę automatyczną i nosić rękawice robocze podczas czyszczenia ostrzy (10), aby za- pobiec ranom ciętym. - Zlecić naprawę lub wymianę silnika w ser- wisie obsługi klienta. Kosiarka automa- tyczna pozostaje w stacji ładowania. Kosiarka automa- tyczna cały czas wraca do stacji ładowania. - Nieprawidłowe ustawienie czasu pracy - Akumulator jest rozładowany - Zadziałał czujnik deszczu - Zwiększona temperatura akumulatora - Sprawdzić ustawienia czasu pracy. - Kosiarka automatyczna rozpoczyna i kończy pracę zgodnie z ustawionym har- monogramem pracy. Poza ustawionym czasem pracy kosiarka automatyczna pozostaje w stacji ładowania (19). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 278Anl_FREELEXO_LCD_BT_plus_SPK13.indb 278 05.10.2022 11:11:3505.10.2022 11:11:35PL

Wyszukiwanie usterek BłądMożliwa przyczyna Usuwanie Kosiarka automa- tyczna zatrzymała się na przewodzie ograniczającym i nie może wrócić do stacji ładowania. - Akumulator jest rozładowany - Długość przewodu ograniczającego (18) i tym samym droga do stacji ładowania (19) jest za długa dla użytego akumulatora. - Usunąć wszelkie potencjalne przes- zkody z przewodu ograniczającego (18). Podczas układania przewodu ograniczającego (18) zwrócić uwagę na wystarczającą odległość od przeszkód. - Użyć akumulatora o większej pojemności. - Uwaga: W przypadku użycia akumulato- ra Multi Ah (np. 4-6Ah) wybrać większą pojemność. Dzięki procesowi ochronnego ładowania i rozładowania kosiarki auto- matycznej użycie mniejszej pojemności w celu wydł użenia żywotności akumulatora nie jest konieczne. UWAGA! Przecięte przewody ograniczające i wynikające z tego szkody nie są objęte gwarancją! Anl_FREELEXO_LCD_BT_plus_SPK13.indb 279Anl_FREELEXO_LCD_BT_plus_SPK13.indb 279 05.10.2022 11:11:3505.10.2022 11:11:35PL

13. Wskazania diod na ładowarce

Stan diod Znaczenie i postępowanie Czerwona dioda LED Zielona di- oda LED nie świeci się miga Stan gotowości Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości. Brak akumulatora w ładowarce. świeci się nie świeci się Ładowanie Tr w a ładowanie akumulatora w przyspieszonym trybie. Informacje odnośnie czasu ładowania znajdują na ładowarce. Wskazówka! W zależności od aktualnego poziomu naładowania akumula- tora faktyczny czas ładowania może odbiegać od podanego. nie świeci się świeci się Akumulator jest naładowany i jest gotowy do użytku. (READY TO GO) Następnie ładowarka przełącza się automatycznie na proces ładowania ochronnego, który trwa aż do całkowitego naładowania akumulatora. Aby akumulator się cał kowicie naładował należy pozostawić go na ok. 15 minut dłużej na ładowarce. Postępowanie: Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania. miga nie świeci się Ładowanie adaptacyjne Ładowarka pracuje w trybie ładowania ochronnego. Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn: - Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu. - Temperatura akumulatora wykracza poza zalecany zakres. Postępowanie: Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż zakończy się proces ładowania. miga miga Błąd Nie jest możliwe na ładowania akumulatora. Akumulator jest uszkodzony. Postępowanie: Zabrania się ładowania uszkodzonych akumulatorów. Wyjąć akumulator z ładowarki. świeci sięświeci się Nieprawidłowa temperatura Temperatura akumulatora jest za wysoka (np. pod wpływem bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0° C) Postępowanie: Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera- turze pokojowej (ok. 20° C). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 280Anl_FREELEXO_LCD_BT_plus_SPK13.indb 280 05.10.2022 11:11:3505.10.2022 11:11:35PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Akumulator Materiał eksploatacyjny/części eksploatacyjne* Ostrza Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py- tania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 281Anl_FREELEXO_LCD_BT_plus_SPK13.indb 281 05.10.2022 11:11:3605.10.2022 11:11:36PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-

ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny do- kument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b ądź po jej upływie za zw- rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 282Anl_FREELEXO_LCD_BT_plus_SPK13.indb 282 05.10.2022 11:11:3605.10.2022 11:11:36EE
