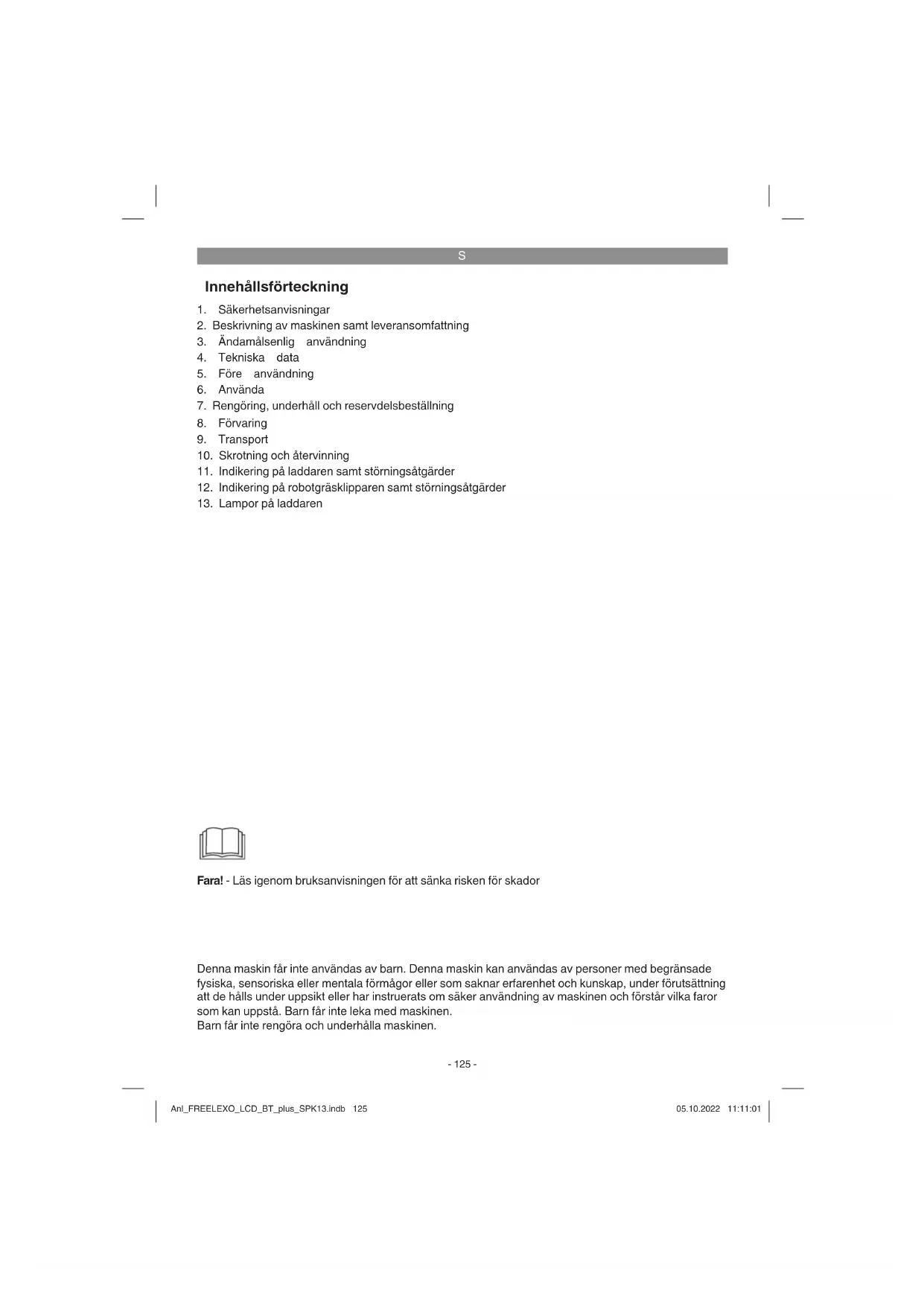

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

7. Rengöring, underhåll och reservdelsbeställning

10. Skrotning och återvinning

11. Indikering på laddaren samt störningsåtgärder

12. Indikering på robotgräsklipparen samt störningsåtgärder

13. Lampor på laddaren

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Denna maskin får inte användas av barn. Denna maskin kan användas av personer med begränsade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av maskinen och förstår vilka faror som kan uppstå. Barn får inte leka med maskinen. Barn får inte rengöra och underhålla maskinen. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 125Anl_FREELEXO_LCD_BT_plus_SPK13.indb 125 05.10.2022 11:11:0105.10.2022 11:11:01S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk. Förklaring av symbolerna som används (se bild 14) A. VARNING - Läs igenom bruksanvisningen innan du tar maskinen i drift! B. VARNING - Beakta tillräckligt säkerhets- avstånd när maskinen används! C. VARNING - Aktivera spärranordningen inför arbeten på maskinen eller om den ska lyftas! OBS! - Rör inte vid roterande knivar. D. VARNING - Åk inte med ovanpå maskinen! OBS! - Rör inte vid roterande knivar. E. Skyddsklass II (dubbelt isolerad) F. Laddningsbara batterier får endast förvaras i torra utrymmen med en omgivningstem- peratur mellan +10 °C och +40 °C. Se till att batterierna har laddats (minst 40 %) innan de läggs undan för förvaring. G. Skyddsklass III H. Trög säkring 2 A

I. Endast avsedd för användning i torra utrym-

men. J. VARNING! Batteriet får endast laddas med den avtagbara nätdelen NT24/1 / PS24/1 som medföljde maskinen. Obs! Dra ut stickkontakten inför åskväder och koppla loss gränstråden från laddningsstationen.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

1. Robotgräsklippare

4. Inställning av klippningshöjden

7. Huvudströmbrytare

2.2 Leveransomfattning samt packa

upp maskinen Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 126Anl_FREELEXO_LCD_BT_plus_SPK13.indb 126 05.10.2022 11:11:0105.10.2022 11:11:01S

Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs! Leveransomfattning, monteringsmaterial och tillbehör (medföljer delvis ej) Leveransomfattningen beskrivs i bifogat informati- onsblad som medföljer leveransen.

Säkerhetsanvisningar Erforderliga hjälpmedel (medföljer ej)

Vattenpass (tillval)

3. Ändamålsenlig användning

Robotgräsklipparen är avsedd för privat bruk i hemma- eller koloniträdgårdar och endast för klippning på grönytor. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde defi nieras som ej avsedd användning. För materialskador eller per- sonskador som resulterar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om mas- kinen används inom yrkesmässiga, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter.

Bullervärden har bestämts enligt standarderna EN ISO 3744:1995 och ISO 11094: 1991. Varning! Denna maskin genererar ett elektromagne- tiskt fält under drift. Under vissa omstän- digheter kan detta fält påverka aktiva eller passiva medicinska implantat. För att reduce- ra risken för allvarliga eller dödliga persons- kador, rekommenderar vi att personer med medicinska implantat kontaktar sin läkare och tillverkaren av det medicinska implanta- tet innan maskinen används. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 127Anl_FREELEXO_LCD_BT_plus_SPK13.indb 127 05.10.2022 11:11:0105.10.2022 11:11:01S

Läs igenom den kompletta bruksanvisningen innan du börjar installera robotgräsklipparen. Kvaliteten på installationen spelar en viktig roll för hur bra robotgräsklipparen senare kommer att fungera.

5.1 Funktionsprincip

Robotgräsklipparen väljer sin riktning slumpmäs- sigt. Trädgården klipps komplett när robotgrä- sklipparen bearbetar alla ytor som befi nner sig innanför gränstråden (18). När robotgräsklipparen känner av en rätt installerad gränstråd (18), vän- der robotgräsklipparen och kör i en annan riktning inom området. Alla områden inom denna yta som ska skyddas, t.ex. trädgårdsdammar, träd, möbler eller blomsterrabatter, måste även avgränsas med gränstråd (18). Gränstråden (18) måste bilda en sluten krets. Om robotgräsklipparen stöter emot ett hinder inom klippningsområdet, kör den bakåt och fortsätter att klippa i en annan riktning (bild 3).

Robotgräsklipparen är utrustad med fl era säker- hetssensorer.

Lyftsensor: Om robotgräsklipparen lyfts upp från marken baktill med mer än 30°, eller om ett framhjul (12) förlorar kontakten med marken, kommer robotgräsklipparen och knivarnas rotation (10) genast att stoppas.

Lutningssensor: Om robotgräsklipparen lutar för mycket i en riktning, kommer robotgräsklipparen och kni- varnas rotation (10) genast att stoppas.

Hindersensor: Robotgräsklipparen känner av hinder vid grä- sklippningen. Om robotgräsklipparen kollider- ar med ett hinder, kommer robotgräsklipparen och knivarnas rotation genast att stoppas. Robotgräsklipparen kör därefter bakåt bort från hindret.

Regnsensor: Robotgräsklipparen är utrustad med en regnsensor (5) som förhindrar att robotgrä- sklipparen kör i regn. Robotgräsklipparen kör tillbaka till sin laddningsstation (19) när den har känt av regn. I stationen laddas den upp komplett. Efter att regnsensorn (5) har torkat helt, stannar robotgräsklipparen kvar i laddningsstationen (19) i två timmar. Först därefter återupptar den gräsklippningen un- der förutsättning att den fortfarande befinner sig i ett aktivt tidsfönster. Om regnsensorn (5) är aktiverad, (detta rekommenderas så att gräsmattan skonas) så visas ett ljust moln på displayen (50). Om sensorn har löst ut visas ett mörkt moln med regndroppar. Kortslut inte de båda metallsensorerna med metall eller ett annat ledande material. Detta kommer att begränsa robotgräsklipparens funktion.

Gör en skiss av din gräsmatta. Rita in hinder och lägg upp en plan hur du vill skydda dessa. Därmed blir det enklare att hitta en bra position för laddningsstationen (19) och lägga gränstrå- den (18) runt om buskar, blomsterrabatter osv (bild 4). Om gräsmattans höjd överstiger 60 mm måste den klippas så att robotgräsklipparen inte överbelastas för mycket, vilket i sin tur försämrar drifteff ektiviteten. Använd en vanlig gräsklippare eller en trimmer. Ta bort alla lösa föremål från gräsmattan som kan skadas av robotgräsklipparen eller som kan ska- da robotgräsklipparen. Håll följande verktyg i beredskap: Hammare, tång, avisoleringstång och vattenpass (tillval). Montera batteriet För drift av robotgräsklipparen krävs ett batteri (A) från Power-X-Change-serien. Obs! Beroende på modellvariant är det möjligt att batteriet (A) inte medföljer robotgräsklipparen. Öppna batterilocket (9). Tryck in spärrknappen för batteriet (A) och skjut sedan in batteriet (A) i det härför avsedda batterifästet. Stäng batterilocket (9) och se till att det snäpper in rätt (bild 10). Öppna batterilocket (9) för att ta ut batteriet (A). Tryck in spärrknappen för batteriet (A) och dra sedan ut batteriet.

5.4 Laddningsstation

5.4.1 Placering av laddningsstationen

Bestäm först den bästa platsen för laddnings- stationen (19). Det krävs ett utomhusuttag som permanent avger ström så att robotgräsklipparen alltid fungerar. Laddningsstationen (19) måste placeras på en jämn yta i höjd med grässvålen. Se till att området är platt och torrt. Välj en plats i skuggan eftersom batteriet helst ska laddas i en sval omgivning. Kontrollera dessutom att gränstråden läggs rakt minst 2 m framför ladd- ningstationen (19) (bild 5a). Kurvor direkt framför laddningstationen (19) kan leda till svårigheter vid indockningen inför laddning. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 128Anl_FREELEXO_LCD_BT_plus_SPK13.indb 128 05.10.2022 11:11:0105.10.2022 11:11:01S

5.4.2 Lokalisering av laddningsstationen

När batteriet är nästan tomt kör robotgräsklippa- ren tillbaka till laddningsstationen (19). Robotgrä- sklipparen följer gränstråden (18) tillbaka i mot- sols riktning till den når laddningsstationen (19). Därför är det viktigt att laddningsstationen (19) alltid placeras i rätt justerat läge. (Bild 5b)

5.4.3 Ansluta laddningsstationen till nätdelen

1. Kontrollera innan laddningsstationen (19) an-

sluts till strömförsörjningen att nätspänningen uppgår till 100-240 V vid 50/60 Hz.

2. Anslut nätdelen (13) direkt till ett stickuttag.

Använd inte kabeln till andra ändamål.

3. Använd inte nätdelen (13) om den är skadad.

Om kablar eller nätdelen (13) är skadad mås- te du genast kontakta en behörig elinstallatör som kan ombesörja byte.

4. Ladda inte robotgräsklipparen i fuktig omgiv-

ning. Ladda inte robotgräsklipparen vid tem- peraturer över +40 °C eller under +5 °C.

5. Se till att robotgräsklipparen och nätdelen

(13) har tillräckligt avstånd till vatten, värme- källor och kemikalier. Se till att nätdelens (13) kabel inte kommer i närheten av skarpa kan- ter för att undvika skador.

6. Anslut nätdelen (13) till laddningsstationen

(19). (Bild 5c) För att batteriet i robotgräsklipparen ska kunna laddas redan under installationen, ska robotgrä- sklipparen först slås på med huvudströmbrytaren (7) och sedan ställas in i laddningsstationen (19).

5.4.4 Information om laddning

Robotgräsklipparen kör tillbaka till laddningsstati- onen (19) i en av följande situationer:

Du skickar tillbaka robotgräsklipparen manu- ellt.

Batteriets laddningsnivå sjunker under 30 %.

Den dagliga arbetstiden är avslutad.

Regnsensorn har löst ut.

Robotgräsklipparen är överhettad.

Läget ”Kantklippning” resp. ”Spotmowing” har startats utanför det inställda arbetsfönstret och avslutats av robotgräsklipparen. Robotgräsklipparen kör automatiskt längs med gränstråden (18) och tillbaka till laddningsstatio- nen (19). När robotgräsklipparen ska köra tillbaka till ladd- ningsstationen (19) söker den efter gränstråden (18) och kör sedan motsols längs med gränstrå- den (18). Medan batteriet laddas lyser LED-indikeringen (21) på laddningsstationen (19) rött. När LED-indikeringen (21) på laddningsstationen (19) lyser grönt har batteriet laddas klart. Efter att batteriet har laddats klart kan robotgräsklipparen återuppta gräsklippningen eller stannar kvar i laddningsstationen (19) fram till nästa arbetstids- fönster. Om ett hinder befi nner sig på gränstråden (18) när robotgräsklipparen kör tillbaka till laddnings- stationen (19), kommer robotgräsklipparen att stanna framför hindret efter fl era försök. Robotgräsklipparen kan då inte köra tillbaka till laddningsstationen (19). Ta bort alla hinder på gränstråden (18). Om batteritemperaturen överskrider 45 °C kom- mer laddningen att avbrytas för att undvika ska- dor på batteriet. Efter att temperaturen har sjunkit kommer laddningen att fortsätta automatiskt. Om temperaturen i styrningen till robotgräsklippa- ren överskrider 65 °C kommer robotgräsklipparen att köra tillbaka till laddningsstationen (19). Efter att temperaturen har sjunkit igen kommer arbetet att återupptas igen enligt gällande inställningar. Om batteriet blir tomt innan robotgräsklipparen har nått tillbaka till laddningsstationen (19), kan robotgräsklipparen inte längre startas. Bär tillbaka robotgräsklipparen till laddningsstationen (19) och låt huvudströmbrytaren (7) stå kvar i tillslaget läge. Robotgräsklipparen laddas automatiskt.

OBS! Kapade gränstrådar och följdskador täcks inte av garantin!

5.5.1 Lägga gränstråden

Gränstråden kan läggas såväl på marken som nedgrävd i marken. Om marken är hård och torr fi nns det risk för att fästkrokarna (14) bryts sön- der när de slås in. Bevattna gräsmattan innan du installerar gränstråden (18) om marken är mycket torr.

Installera på marken Lägg ut gränstråden (18) på marken och fäst den med bifogade fästkrokar (14) om du inte har för avsikt att vertikalskära eller lufta din gräsmatta vid ett senare tillfälle. De första veckorna medan du använder robotgräsklip- paren kan du fortfarande anpassa gränstrå- dens position. Efter en viss tid kommer gräs att växa över gränstråden så att den därefter inte längre syns. Installera gränstråden med max. 1 m avstånd mellan fästkrokarna (14). Minska avståndet mellan fästkrokarna om gräsmattan är ojämn. Undvik situationer som innebär att tråden inte ligger emot marken. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 129Anl_FREELEXO_LCD_BT_plus_SPK13.indb 129 05.10.2022 11:11:0205.10.2022 11:11:02S

Kontrollera att gränstråden inte kan kapas av robotgräsklipparen.

Installera i marken Gräv ned gränstråden max. 5 cm djupt. Där- med kan man förhindra att gränstråden (18) skadas när gräsmattan vertikalskärs eller luftas. Märk! Reservera 1 m tråd vid den bakre änden av ladd- ningsstationen så att du kan göra mindre korrige- ringar i efterhand.

Om gräsmattan innehåller en avsmalning kan robotgräsklipparen fortfarande användas vid den- na plats så länge korridorens bredd är minst 1,4 m (80 cm mellan gränstrådarna) och längden är max. 8 m. (Bild 3)

5.5.3 Avstånd till trädgårdsgränsen

När robotgräsklipparen närmar sig en gränstråd (18) kommer denna tråd att detekteras av senso- rer i robotgräsklipparens framdel. Innan robotgrä- sklipparen svänger kör den först över gränstråden (18) med upp till 30 cm. Beakta detta när du pla- nerar ytan som ska klippas. (Bild 6a)

5.5.4 Lägga tråden vid hörn

Undvik att lägga gränstråden (18) i en rät vinkel (90°) vid hörn. För att vara säker på att robotgrä- sklipparen inte körs för långt utöver gränstråden (18) ska gränstråden (18) i stället läggas enligt beskrivningen i bild 6b.

5.5.5 Beräkna stigningen längs med

gräsmattan Robotgräsklipparen kan klara av stigningar upp till 35 %. Undvik därför stigningar som är ännu bran- tare. Stigningen kan bestämmas utifrån höjds- killnaden längs med ett visst avstånd. (Bild 6c) Exempel: a/b = 35 cm/100 cm = 35 %

5.5.6 Installera gränstråden på stigningar

På stigningar fi nns det risk för att robotgräsklip- paren börjar glida, särskilt om gräset är vått, och därefter kör över gränstråden (18). Därför rekom- menderar vi att du beaktar följande punkter (bild 6d):

Vid den övre delen av en slänt bör gränstrå- den (18) inte installeras vid lutningar över 35 %. Beakta ett avstånd på 30 cm till hinder och gräskanter.

Vid den undre delen av en slänt bör gränstrå- den (18) inte installeras vid lutningar över 17 %. Beakta ett avstånd på 40 cm till hinder och gräskanter.

5.5.7 Körvägar och stenlagda gångar

Åtskilj upphöjda gångar, ytor med singelsten eller täckbark, djupt liggande rabatter eller liknande ytor. Lägg gränstråd (18) med minst 30 cm avstånd. (Bild 6e och 6g)

Gångvägar som ligger på samma höjd som grässvålen behöver inte skiljas åt eftersom de helt enkelt kan köras över med robotgräsklip- paren. Gränstråden (18) får även läggas över gångar. (Bild 6f och 6g)

5.5.8 Begränsningsöar

Skydda hinder inom ytan som ska klippas genom att bestämma begränsningsöar. Därmed kan du undvika kollisioner med känsliga objekt, träd- gårdsdammar, träd, möbler, blomsterrabatter osv. (Bild 6h och 6i)

Rulla ut gränstråden (18) från kanterna till objekten som ska skyddas.

Fixera gränstråden (18) med fästkrokar (14) i medsols riktning runt om objektet som ska skyddas.

Omgärda begränsningsöarna komplett och led tillbaka gränstråden (18) till samma punkt där du lämnade gräskanten.

Avståndet mellan begränsningsöarna bör uppgå till minst 0,8 m. I annat fall måste du förena objekten till en gemensam begräns- ningsö. (Bild 6h)

Gränstråden (18) till och från begränsningsön ska läggas parallellt och mycket nära varand- ra. - Obs! Gränstrådarna (18) får inte kor- sa varandra! - Fixera de parallella gränstrå- darna (18) gemensamt med samma fästkrok (14) i marken. (Bild 6i)

Inom detta område kommer robotgräsklippa- ren att köra över båda gränstrådar (18), men kommer att stannar vid enkla gränstrådar (18).

Hinder vars höjd överstiger 10 cm (bild 6j) Fasta hinder med en höjd över 10 cm, t.ex. träd, väggar, staket, trädgårdsmöbler detek- teras av kollisionssensorerna. Om robotgrä- sklipparen kolliderar med ett hinder, kommer den att stanna, köra tillbaka och sedan svänga för att fortsätta klippningen i en annan riktning. Mjuka, instabila och värdefulla hinder måste skyddas med en begränsningsö av Anl_FREELEXO_LCD_BT_plus_SPK13.indb 130Anl_FREELEXO_LCD_BT_plus_SPK13.indb 130 05.10.2022 11:11:0205.10.2022 11:11:02S

Stenar och låga hinder Stenar, klippor och låga hinder under 10 cm som finns i klippningsområdet måste skyddas eftersom det annars finns risk för att de körs över av robotgräsklipparen. I annat fall finns det risk för att robotgräsklipparen skadas och blockeras.

Träd (bild 6k) Robotgräsklipparen hanterar träd som hinder. För det fall att trädrötter sticker upp ur marken med mindre än 10 cm ska detta område skyd- das. Därmed kan du förhindra att rötterna och robotgräsklipparen skadas. Håll minst 30 cm avstånd mellan gränstråden (18) och hindret.

5.5.10 Huvud- och biyta (bild 6l)

En biyta (B) är ett arbetsområde som inte är direkt förbundet med huvudytan (A), t.ex. med en gräs- remsa eller en väg. För att skapa en separat biyta (B), måste gränstråden (18) läggas från huvu- dytan (A) till biytan (B) och tillbaka. Gränstråden (18) till och från biytan (B) ska läggas parallellt och mycket nära varandra. - Obs! Gränstrådar- na (18) får inte korsa varandra! - Fixera de parallella gränstrådarna (18) gemensamt med samma fästkrok (14) i marken. För att biytan (B) ska kunna klippas, måste ro- botgräsklipparen bäras in manuellt till biytan (B). Starta avsett klippningsprogram och välj ”Biyta” i undermenyn (se ”Inställningar för robotgrä- sklipparen”). Om batteriets laddningsnivå är låg kommer robotgräsklipparen inte att försöka följa gränstråden (18) i riktning mot laddningsstationen (19) när den står på biytan (B).

5.6 Ansluta laddningsstationen

Avsluta läggningen av den kompletta gränstråden (18) innan den ansluts till laddningsstationen. Reservera 1 m extra gränstråd (18) vid båda än- darna för att kunna korrigera i efterhand. Använd en avisoleringstång för att avisolera gränstråden (18) med 10 till 15 mm vid ändarna för anslutning till laddningsstationen (19). Dra ut stickkontakten innan du ansluter gränstrå- den (18) till laddningsstationen (19). Gränstråden (18) vid framsidan av laddningsstationen (19) måste dras bakåt med hjälp av kabelhållare på undersidan av laddningsstationen (19). Anslut denna gränstråd (18) till den svarta anslutningen till vänster. Därefter ska den bakre gränstråden (18) föras in genom hålet (dragavlastning) vid anslutningen. Anslut tråden med den röda anslut- ningen till höger (bild 7a). Obs! Gränstrådarna (18) får inte korsa varandra! Upprätta därefter strömförsörjningen. LED-indi- keringen (21) på laddningsstationen (19) ska lysa konstant grönt om installationen har genomförts rätt. Om lysdioden inte lyser måste anslutningar- na först kontrolleras. Om lysdioden visserligen lyser, men inte konstant grönt, måste du se efter i tabellen ”Indikering på laddningsstation samt störningsåtgärder” i slutet av denna bruksanvis- ning.

5.7 Slå på och kontrollera installationen

När LED-indikeringen (21) på laddningsstationen (19) lyser grönt är klippningsområdet berett för robotgräsklipparen. Kontrolllera först att fästkro- karna (14) vid gränstråden (18) har slagits ned helt. Ställ robotgräsklipparen ca. 3 m bakom laddningsstationen (19) framför gränstråden (18). Robotgräsklipparen ska stå i 90° vinkel mot gränstråden (18) (bild 7b). Slå på huvudströmbry- taren (7) (ON) (bild 8). Lås upp robotgräsklipparen med hjälp av PIN- koden (se kapitel ”Spärranordning / PIN”). Tryck på knappen ”MODE” (52). Välj sedan punkten ”till laddningsstation” med navigationsknapparna (55) och bekräfta med knappen ”OK” (56). Tryck på knappen ”START” (53) och stäng sedan displaylocket (23). Nu följer robotgräsklipparen gränstråden (18) i motsols riktning. Observera robotgräsklipparen medan den kör längs med gränstråden (18) tills den står i laddningsstatio- nen (19) på nytt. Om problem uppstår med robot- gräsklipparen vid ett visst ställe, kan du korrigera gränstråden (18) och därefter upprepa körningen. Batteriet i robotgräsklipparen laddas nu komplett. Om problem uppstår när robotgräsklipparen ska docka in, kan det vara nödvändigt att positionera om laddningsstationen (19) i sidled tills indock- ningen fungerar felfritt. Med den röda STOPP-knappen (3) kan du alltid stoppa robotgräsklipparen. Efter att STOPP-knap- pen (3) har tryckts in stoppas robotgräsklipparen som sedan väntar på nästa kommando.

5.8 Fästa laddningsstationen

Efter att du har kontrollerat att robotgräsklipparen fungerar på avsett vis och du har bestämt en pas- sande position för laddningsstationen (19), måste laddningsstationen (19) fi xeras med fästskruvar (15). Skruva ned fästskruvarna (15) komplett i marken med sexkantnyckeln (22). (Bild 7c) Anl_FREELEXO_LCD_BT_plus_SPK13.indb 131Anl_FREELEXO_LCD_BT_plus_SPK13.indb 131 05.10.2022 11:11:0205.10.2022 11:11:02S

Tryck på knappen. Kapacitetsindikeringen visar batteriets laddningsnivå med tre lysdioder (bild 13b). Alla tre lysdioder är tända Batteriet är fulladdat. 2 eller 1 lysdioder är tända Batteriet har tillräcklig restkapacitet. 1 lysdiod blinkar Batteriet är tomt och måste laddas. Alla lysdioder blinkar Batteriets temperatur har underskridits. Dra av batteriet från maskinen och låt det svalna i rumstemperatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och är där- med defekt. Dra av batteriet från maskinen. Du får inte längre använda eller försöka ladda ett defekt batteri. Obs! Om du använder ett Multi-Ah-pack (t.ex. 4-6 Ah) ska detta alltid ställas in på den högre kapacite- ten. Tack vare den skonsamma laddningen och urladdningen vid robotgräsklippare är det inte nödvändigt att använda den lägre kapaciteten för att förlänga livslängden.

5.10 Ladda det laddbara batteriet med lad-

daren I normaldrift laddas robotgräsklipparens batteri (A) i laddningsstationen (19). För en oberoende användning av batteriet (A) i Power-X-Change- serien kan det även laddas i en extern laddare Power-X-Charger. Obs! – Beroende på modellva- riant (bild 13a / pos. B) är det möjligt att laddaren inte medföljer robotgräsklipparen.

1. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (B) stickkontakt till vägguttaget. Den gröna lysdio- den börjar blinka.

2. Sätt batteriet (A) på laddaren (B) (bild 13a).

3. Under punkten „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lysdioderna på laddaren betyder. Medan batteriet laddas upp värms det en aning. Detta är helt normalt. Om batteripaketet inte kan laddas måste du kon- trollera

att nätspänning finns i vägguttaget

att det finns fullgod kontakt vid laddningskon- takterna Om batteripaketet fortfarande inte kan laddas måste du lämna in

och batteripaketet till vår kundtjänstavdelning. För en professionell returnering vill vi be dig att kontakta vår kundtjänst eller butiken där du köpte produkten. När du returnerar eller avfallshanterar batte- rier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar för att undvika kortslutningar eller brand! För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

6.1 Huvudströmbrytare

Robotgräsklipparen är utrustad med en huvud- strömbrytare (7). Använd huvudströmbrytaren (7) för att slå på (ON) och slå ifrån (OFF) robotgrä- sklipparen (bild 8). Efter att robotgräsklipparen har slagits på spärras den med en PIN-kod.

Robotgräsklipparen har redan programmerats i fabriken, vilket innebär att standardinställningarna redan har genomförts. Vid behov kan du ändra dessa inställningar. Även om fabriksinställningar- na är lämpade för de fl esta maskiner, bör du ändå känna till andra tillgängliga alternativ. Förklaring av manöverpanelen med LCD- indikering (bild 9)

51. Knapp ”SET” – inställningsknapp

6.3 Ställa in klippningshöjden

Obs! Klippningshöjden får endast ställas in om robotgräsklipparen först slagits ifrån. Tryck först på STOPP-knappen (3). Med inställningen av klippningshöjden (4) kan robotgräsklipparen an- passas steglöst till en klippningshöjd mellan 20 och 60 mm. Detta kan du läsa av på skalan. Om gräsmattans höjd överstiger 60 mm måste den först klippas ned till högst 60 mm så att robot- gräsklipparen inte överbelastas för mycket, vilket i sin tur försämrar drifteff ektiviteten. Använd en vanlig gräsklippare eller en trimmer. Efter att installationen har avslutats kan klipp- ningshöjden anpassas med inställningen av klippningshöjden (4). Börja alltid med en högre klippningshöjd och reducera denna i små steg ned till avsedd höjd.

6.4 Spärranordning / PIN

Spärranordningen förhindrar att robotgräsklippa- ren används av obehörig som inte har tillgång till en giltig kod. För detta ändamål måste du ange en personlig fyrsiff rig säkerhetskod. Låsa upp Innan du tar robotgräsklipparen i drift måste ange rätt PIN-kod (standard-PIN: ”0-0-0-0”). Ange PIN- koden med navigationsknapparna (55). Standard PIN: Ny PIN: 0 0 0 0 _ _ _ _ Ändra PIN-kod Gör så här för att ändra PIN:

1. Lås upp manöverpanelen.

2. Tryck på knappen ”SET” (51) för att utföra

navigationsknapparna (55) fram till punkten ”Allmänt” och därefter ”PIN-kod”.

4. Ange först aktuell PIN-kod (standard PIN 0-0-

0-0) med hjälp av navigationsknapparna (55).

6. Bekräfta de nya inställningarna.

7. Upprepa steg 5 och 6 för att bekräfta den nya

8. Obs! Skriv upp den nya PIN-koden!

Begära ny PIN-kod om du tappat bort din egen PIN-kod Håll kvittot och serienumret för robotgräsklippa- ren i beredskap. Du behöver dessa för att kunna få en ny PIN-kod! Variant A:

1. Håll knappen ”SET” (51) intryckt i 6 sekunder

3. Kontakta vår kundtjänst för att få en PIN-kod.

enligt beskrivningen (bild 11).

2. Slå på huvudströmbrytaren (7) (ON).

3. Robotgräsklipparen spar automatiskt PUK-

koden på din USB-sticka. Detta arbetssteg avslutas med ett pipande ljud.

4. Dra ut USB-minnet igen. Läs av data från

USB-minnet på en dator. Robotgräsklipparen har lagt upp en textfi l (*.txt). Denna fi l innehål- ler en PUK, en personlig kod. Kontakta vår kundtjänst för att få en PIN-kod.

6.5 Inställningar för robotgräsklipparen

I huvudmenyn på LCD-displayen (50) visas den aktuella datums- och tidsinställningen för robot- gräsklipparen samt den aktuella laddningsnivån. Dessutom visas status för regnsensorn, trådsig- nalen och det utvalda klippningsprogrammet på symbollisten. Med hjälp av manöverpanelen kan du välja att genomföra inställningar på robotgrä- sklipparen med knappen ”SET” (51) eller starta robotgräsklipparen med olika klippningsprogram med knappen ”MODE” (52). Skifta till avsedd ställe med navigationsknapparna (55) och utför sedan inställningarna. Tryck på knappen ”BACK” (54) om du vill lämna den aktuella menyn. Inställningar – knapp ”SET” (51) Använd knappen ”SET” (51) för att utföra grund- läggande inställningar i din robotgräsklippare. Skifta till avsett ställe med navigationsknapparna (55) och bekräfta eller ångra sedan utförda in- ställningar med knappen ”OK” (56) eller knappen ”BACK” (54).

Tidsplan Skifta till avsedd veckodag med navigations- knapparna (55) där inställningarna ska gälla. I normalt driftläge kommer robotgräsklipparen att börja klippa gräsmattan automatiskt på motsvarande veckodag vid den inställda tiden. För att ställa in klipptiden rekommende- ras 8 timmar per dag vid 500 m². Arbetstiden kan behöva anpassas beroende på trädgår- dens storlek och komplexitet.

Zon Vid trädgårdar med många vinklar och vrår kan robotgräsklipparen ha problem att nå alla områden och klippa gräsmattan komplett. I Anl_FREELEXO_LCD_BT_plus_SPK13.indb 133Anl_FREELEXO_LCD_BT_plus_SPK13.indb 133 05.10.2022 11:11:0305.10.2022 11:11:03S

detta fall kan du välja flera olika startpunkter längs med gränstråden (18). Så kan robot- gräsklipparen även nå fram till svåråtkomliga ställen i din trädgård. Robotgräsklipparen kommer att tillryggalägga det utvalda avstån- det längs med gränstråden (18) och sedan starta klippningen i detta område (bild 6m). Använd navigationsknapparna (55) för att gå till avsett ställe som du vill ändra. Ange sedan avsett avstånd och intervall. Laddningsstati- onen (19) definieras automatiskt som start- punkt 1. Ytterligare två startpunkter kan väljas fritt. Mät upp avståndet mellan laddningsstati- onen (19) och startpunkten i medsols riktning längs med gränstråden (18). Med frekvensen kan du bestämma hur ofta robotgräsklipparen ska starta från laddningsstationen (19) eller från en startpunkt.

Kantklippning För en ren gräskant kan du aktivera inställnin- gen ”Kantklippning”. Dessutom kan du ställa in hur ofta kantklippningen ska genomföras, dvs. i vilken rytm som gräskanten ska klippas i början av arbetsfönstret innan robotgräsklip- paren börjar klippa. I standardinställningen startar robotgräsklipparen sin var 7:e arbets- dag med att klippa längs med den kompletta gränstråden.

Störningsminne Här visas information om senast förekom- mande störningsmeddelanden för din robot- gräsklippare.

Regnsensor Regnsensorn (5) kan programmeras med denna inställning Fabriksinställningen för sen- sorn är läge ”till”. Regnsensorn (5) kan akti- veras eller avaktiveras och dess fördröjnings- tid ställas in. Fördröjningstiden definierar den tid som robotgräsklipparen stannar kvar i laddningsstationen (19) efter att regnsensorn (5) har torkat.

Från stationen Tillbakasträckan som robotgräsklipparen kör från laddningsstationen (19) kan ställas in. Beroende på inställt avstånd kör robotgrä- sklipparen först bakåt innan den vrids till klip- pytan eller kör mot sin startpunkt. Kontrollera att robotgräsklipparen inte lämnar klippytan under sin inställda tillbakasträcka.

Allmänt - PIN-kod Du kan ändra PIN-koden för din robotgräsklippare och använda en personlig PIN-kod i stället. Följ anvisningarna i kapitel ”Spärranordning / PIN”. Obs! Skriv upp den nya PIN-koden. - Datum & tid Använd navigationsknapparna (55) för att gå till avsett ställe och utför sedan inställningarna. - Språk: Skifta till avsett språk med navigati- onsknapparna (55). - Programversion: Här anges den aktuella programversionen i robotgräsklipparen. Klippningsprogram – knapp ”MODE” (52) Skifta till avsett klippningsprogram med navigati- onsknapparna (55) för att starta det. Du kan välja mellan primäryta / huvudyta och sekundäryta / biyta. Detaljerad information om de båda ytorna fi nns i kapitlet ”Ta maskinen i drift” under punkten ”Gränstråd”.

Klippning Starta robotgräsklipparen för att klippa gräs- mattan. Robotgräsklipparen skiftar till normalt driftläge med den inställda tidsplanen.

Kantklippning Ställ robotgräsklipparen i närheten av gränstråden (18) eller starta robotgräsklippa- ren medan den står i laddningsstationen (19). Robotgräsklipparen följer gränstråden (18) medan klippanordningen är påslagen i med- sols riktning fram till baksidan av laddnings- stationen (19). Därefter kör robotgräsklippa- ren tillbaka till laddningsstationen (19) såvida inget aktivt arbetsfönster föreligger.

Spot Mowing Det kan hända att robotgräsklipparen inte har klippt tillräckligt noggrant på vissa ställen. Ställ robotgräsklipparen på ett valfritt ställe och starta den därefter. Robotgräsklipparen kommer att börja klippa i en spiralform tills den stöter emot ett hinder eller gränstråden (18). Därefter kör robotgräsklipparen tillbaka till laddningsstationen (19) såvida inget aktivt arbetsfönster föreligger.

Till laddningsstation Skicka tillbaka robotgräsklipparen till ladd- ningsstationen (19). Robotgräsklipparen letar upp gränstråden (18) och följer denna i mot- sols riktning och vidare till laddningsstationen (19). Här utgår tillvalet med sekundärytan / biytan.

6.6 Styra robotgräsklipparen

1. Tryck på knappen ”STOP” (3) och öppna dis-

playlocket (23) helt.

2. Lås upp manöverpanelen (2).

3. Välj avsett klippprogram samt arbetsyta med

Robotgräsklipparen kör nu enligt inställningarna för klippningstiden. Under arbetstiden övervakas batteriets laddningsnivå. Denna indikeras på LCD-displayen (50). När batteriets laddningsnivå sjunker till 30 % kör robotgräsklipparen automa- tiskt tillbaka till laddningsstationen (19). Avbryta klippningen

1. Tryck på knappen ”STOP” (3) för att genast

stoppa robotgräsklipparen.

2. Öppna displaylocket (23) helt.

3. Lås upp manöverpanelen (2).

4. Tryck efter på knapp ”MODE” (52) och välj

”till laddningsstation” för att skicka tillbaka ro- botgräsklipparen till laddningsstationen (19) längs med gränstråden (18).

STOP-status: Efter att STOP-knappen (3) har tryckts står robot- gräsklipparen i STOP-status. Detta indikeras på LCD-displayen (50). Robotgräsklipparen pausar klippningen tills denna status upphävs. Efter att manöverpanelen (2) har reglats upp vi- sas ett fönster som föreslår att STOP-status upp- hävs. Efter att detta har bekräftats upphävs denna status. I annat fall kommer robotgräsklipparen att stanna kvar i stopp. Även om robotgräsklipparen startas eller skickas tillbaka till laddningsstationen (19) kommer STOP-status att upphävas. Stäng displaylocket (23).

6.7 Styra robotgräsklipparen med appen

Alla inställningar som genomförs på manöver- panelen kan även utföras med appen. Ladda först ned Einhell-appen för robotgräsklipparen till din smarttelefon. Einhell-appen fi nns på följande länk och QR-kod: iOS: http://qr.einhell.com/12e103ce Android: http://qr.einhell.com/176c0443 Anslut robotgräsklipparen till din smarttelefon med Bluetooth och följ arbetsstegen som visas. Information om Bluetooth-anslutning:

Anslut dig till robotgräsklipparen med Einhell- appen efter att du har loggat in som använda- re och har registrerat maskinen.

Vid Android-enheter måste du ge Einhell- appen tillåtelse att använda GPS (platsspår- ning) för att Bluetooth-anslutningen ska kun- na användas.

Anslut robotgräsklipparen endast inom Einhell-appen som har installerats på din mo- biltelefon.

Ansluter robotgräsklipparen i Einhell-appen.

Räckvidden för en Bluetooth-anslutning är begränsad. Stanna kvar i närheten av robot- gräsklipparen så att du kan styra den.

Vid samma tillfälle kan robotgräsklipparen endast upprätta en anslutning till en mobilte- lefon.

Koppla loss Bluetooth-anslutningen efter att du har gjort alla inställningar på robotgräsklip- paren.

7. Rengöring, underhåll och

reservdelsbeställning Fara! Koppla maskinen spänningsfri inför rengörings- och underhållsarbeten. Dra ut stick kontakten ur vägguttaget och slå ifrån maskinen med huvud- strömbrytaren (7) (OFF) (bild 8). Ta dessutom ut batteriet ur robotgräsklipparen. Obs! Bär arbetshandskar!

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maski- nen med en ren duk eller blås av den med tryckluft med svagt tryck.

Rengör inte robotgräsklipparen under rinnan- de vatten, särskilt under högtryck.

duk och en aning såpa. Använd inga rengö- rings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Rengör om möjligt robotgräsklipparen endast med en borste eller en trasa.

Kontrollera knivarnas (10) och knivskivans (11) rörlighet.

Rengör laddningskontakterna på robotgrä- sklipparen (1) och laddningsstationen (19) med ett rengöringsmedel för metall eller ett mycket fint slippapper. Rengör dem för att garantera fullgod uppladdning.

7.2 Underhålla maskinen

Slitna eller skadade knivar (10) samt deras fästskruvar ska alltid bytas ut satsvis.

För att garantera lång livslängd ska alla skru- vdelar samt hjul och axlar rengöras och däref- ter oljas in.

Om du vårdar din robotgräsklippare regelbun- det förbättras inte endast dess livslängd och prestanda, utan det blir dessutom lättare att använda maskinen och resultatet blir bättre.

Knivarna (10) är de delar som slits mest. Kontrollera knivarnas (10) skick i regelbundna intervaller samt att de sitter fast ordentligt. Om du märker av kraftiga vibrationer i robot- gräsklipparen, betyder detta att knivarna (10) är skadade eller har deformerats av slag. Om knivarna (10) är slitna eller skadade måste de genast bytas ut.

Kontrollera regelbundet snittbilden på gräs- mattan. Trubbiga knivar innebär att grässtrån inte klipps av rent. Därmed finns det risk för att gräsmattans yta torkar ut och sedan blir brun. Byt ut knivarna regelbundet så att gräs- mattan fortfarande klipps rent och rakt.

Kontrollera regelbundet om robotgräsklippa- rens undersida är smutsig. Rengör robotgrä- sklipparen regelbundet. Kraftig nedsmutsning ska åtgärdas omgående.

Under de första veckorna efter att maskinen har tagits i drift och om gräsmattan dessfö- rinnan har klippts med en konventionell grä- sklippare, finns det risk för att robotgräsklip- paren snabbt blir smutsig. Kontrollera därför robotgräsklipparens undersida oftare under denna tidsperiod.

Klipp gräsmattans grässtrån endast i små steg för att undvika kraftig nedsmutsning.

I maskinens inre finns inga andra delar som kräver underhåll.

7.2.1 Byta ut knivarna

Använd endast originalknivar eftersom det annars fi nns risk för att vissa funktioner inte fungerar och att säkerheten inte längre kan garanteras. Robotgräsklipparen är utrustad med tre knivar (10) som är monterade på en knivskiva (11). Dessa knivar (10) har en livslängd på upp till tre månader (om de inte slår i några hinder). Byt ut alla tre knivar (10) samtidigt för att utesluta be- gränsningar i maskinens eff ektivitet och balans. Gör så här för att byta ut knivarna (10) (bild 12) - Obs! - Använd handskar:

1. Blockera rotationen av knivskivan (11) med

en skruvmejsel. Sätt in skruvmejseln genom hörför avsedda hål i knivskivan (11) och skyd- dskammen.

2. Lossa på fästskruvarna.

3. Ta av knivarna (10) och byt ut dem mot nya.

Byt alltid ut alla tre knivar (10) satsvis.

4. Dra sedan åt fästskruven på nytt. Kontrollera

att de nya knivarna (10) kan rotera fritt. Genomför regelbundet en allmän kontroll av robotgräsklipparen och ta bort alla rester som ansamlats. Kontrollera tvunget knivarnas (10) skick inför varje säsong. Kontakta vår kundtjänst om reparationer krävs. Använd endast originalre- servdelar.

7.2.2 Programuppdatering

Om du vill uppdatera programmet kan du kopiera det nya programmet till ett tomt USB-minne (for- matera USB-minnet i förväg vid behov). Se till att batteriet har laddats helt innan du utför följande arbetssteg.

1. Säll robotgräsklipparen i klippningsområdet.

Medan programuppdateringen genomförs får robotgräsklipparen inte befi nna sig i ladd- ningsstationen.

2. Anslut ett USB-minne till USB-porten enligt

beskrivningen i bilden. (Bild 11)

3. Slå på huvudströmbrytaren (7) (ON).

4. Robotgräsklipparen startar nu med uppdate-

ringen av programmet och visar aktuell status.

5. Efter att uppdateringen har avslutats ska usb-

minnet dras ut och robotgräsklipparen startas på nytt med huvudströmbrytaren (7). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 136Anl_FREELEXO_LCD_BT_plus_SPK13.indb 136 05.10.2022 11:11:0305.10.2022 11:11:03S

7.2.3 Reparera gränstråden

För det fall att gränstråden (18) har kapats kan tråden repareras med bifogade kabelkopplingar (16). För in båda delar av den kapade gränstrå- den (18) i kabelkopplingen (16) och tryck sedan samman med en tång. Anslut stickkontakten till vägguttaget. Kontrollera funktionen med ledning av LED-indikeringen (21) på laddningsstationen (19).

7.3 Beställa reservdelar

Ange följande information när du beställer reser- vdelar:

Reservdelsnumret för reservdelen Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com Reservknivar art.-nr.: 34.140.20

Ladda batteriet komplett inför vinterförvaringen och slå ifrån huvudströmbrytaren (7) på robot- gräsklipparen (OFF). Ta ut batteriet ur maskinen. Koppla loss nätdelen (13) från strömförsörjningen och laddningsstationen (19). Gränstråden (18) kan lämnas kvar utomhus under vintern. Kontrollera dock att anslutningarna är skyddade mot korrosion. Koppla loss anslutnin- garna för gränstråden (18) från laddningsstatio- nen (19). Förvara maskinen och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 °C och 30 °C. Förvara maskinen i originalförpack- ningen.

Slå ifrån maskinen med huvudströmbrytaren (7) (OFF). (Bild 8)

Montera transportskydd om förhanden.

Skydda maskinen mot skador och kraftiga vibrationer som särskilt kan uppstå vid trans- port i fordon.

Fixera maskinen så att den inte kan glida eller välta.

Bär robotgräsklipparen i bärhandtaget (6) med knivskivan (11) riktad bort från kroppen.

10. Skrotning och återvinning

Maskinen ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t.ex. metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in maskinen till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 137Anl_FREELEXO_LCD_BT_plus_SPK13.indb 137 05.10.2022 11:11:0405.10.2022 11:11:04S

11. Indikering på laddaren samt störningsåtgärder

LED-indikering (21) Beskrivning Lösning Från - Ingen strömförsörjning - Kontrollera strömförsörjningen. Lyser grönt - Beredd för klippning - Batteriet komplett laddat - Gränstråd (18) ansluten Blinkar grönt - Gränstråd (18) kapad - Granska gränstråden (18) avseende ska- dor Lyser rött - Batteriet laddas - Vänta tills batteriet har laddats helt

12. Indikering på robotgräsklipparen samt störningsåtgärder

Störningsmeddelande från robotgräsklipparen på LCD-displayen (50) Störning Möjlig orsak Åtgärder Ingen signal - Gränstråd felaktig ansluten - Ingen strömförsörjning - Gränstråd (18) kapad Kontrollera att LED-indikeringen (21) på laddningsstationen (19) lyser grönt. - Kontrollera att gränstråden (18) har lagts rätt och i mitten under laddningsstationen (19). - Kontrollera laddningsstationens (19) posi- tion. Utanför - Gränstråd felaktig ansluten - Robotgräsklipparen utanför klippningsområdet - Kontrollera att gränstråden (18) har lagts rätt och i mitten under laddningsstationen (19). - Kontrollera att robotgräsklipparen befi nner sig inom klippningsområdet. Batterifel - Ett batterifel har uppstått i robotgräsklipparen - Batteriet kan inte laddas. - Batteriet har nått slutet av sin livslängd - Kontrollera att batteriet har monterats rätt. - Kontrollera att strömbrytaren (7) har sla- gits på (ON) medan robotgräsklipparen befi nner sig i laddningsstationen (19). - Kontrollera laddningsstationens (19) posi- tion. - Byt ut batteriet vid behov. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 138Anl_FREELEXO_LCD_BT_plus_SPK13.indb 138 05.10.2022 11:11:0405.10.2022 11:11:04S

Störning Möjlig orsak Åtgärder Batteritemperaturfel För hög / för låg batteritem- peratur resp. övertemperatur i styrningen - Vid en batteritemperatur över 65 °C kör robotgräsklipparen tillbaka till laddningsstatio- nen (19). - Vid en batteritemperatur över 45 °C eller under 0 °C stoppas laddningen och robotgräsklipparen väntar i laddningsstationen (19). - Bestäm maskinens arbetstid under som- maren till de tidiga morgontimmarna och undvik att klippa med robotgräsklipparen under dagens varmaste timmar. - Efter att batteriet resp. styrningen har sval- nat till tillåtet temperaturområde, återgår robotgräsklipparen automatiskt till sin pro- grammerade drift. Klippare lyft - Lyftsensorn är utlöst oavbru- tet i 10 sekunder Tryck på knappen ”STOP” (3) för att öppna displaylocket (23). Starta om klippningen med manöverpanelen (2): - Om detta fel uppträder ofta måste du granska klippningsområdet avseende hinder med en höjd över 10 cm. Ta bort dessa hinder eller avgränsa dem från klippningsområdet med gränstråd (18). Klippare block - Hindersensorn har aktiverats fl era gånger inom en minut - Hindersensorn permanent aktiverad i 10 sekunder - Hindersensorn aktiverad tre gånger vid körning tillbaka till laddningsstationen (19) Tryck på STOP-knappen (3) för att öppna displaylocket (23). Starta om klippningen med manöverpanelen (2): - Kontrollera om robotgräsklipparen blo- ckeras av ett hinder eller har klämts fast mellan träd, buskar eller liknande. Åtgärda hindret eller undvik detta område. - Om detta fel uppträder ofta måste du granska dragningen av gränstråden (18). Var särskilt uppmärksam på trånga vin- klar, korridorer, staket, klippor osv. och an- passa utformningen av gränstråden (18) vid behov. - Kontrollera om gräset är för högt och om robotgräsklipparen därför blockeras. I det- ta fall måste du först klippa ned gräset till under 60 mm. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 139Anl_FREELEXO_LCD_BT_plus_SPK13.indb 139 05.10.2022 11:11:0405.10.2022 11:11:04S

Störning Möjlig orsak Åtgärder För nära stationen - Robotgräsklipparen har ski- ckats tillbaka för nära ladd- ningsstationen (19). Tryck på STOPP-knappen (3) för att öppna displaylocket (23). Starta om klippningen med manöverpanelen (2): - Robotgräsklipparen bör skickas tillbaka till laddningsstationen (19) med minst 2 m avstånd. Har vält - Robotgräsklipparen har tip- pats varaktigt i 10 sekunder - Robotgräsklipparen lutade för länge i en riktning Tryck på STOP-knappen (3) för att öppna displaylocket (23). Starta om klippningen med manöverpanelen (2): - Ställ robotgräsklipparen på en jämn yta och starta den sedan på nytt. - Om robotgräsklipparen har vält pga. en brant slänt, måste du anpassa gränstrå- den (18) för att undvika alltför branta slutt- ningar. Hjulfel - Bakhjulen (8) har lyfts av ett hinder - Bakhjulen (8) roterar fritt pga. ojämnheter i gräsmattan Tryck på knappen ”STOP” (3) för att öppna displaylocket (23). Starta om klippningen med manöverpanelen (2): - Ställ robotgräsklipparen på en jämn yta och starta den sedan på nytt. STOPP-knapp fel Displaylocket (23) har öppnats, men knappen ”STOP” (3) har ännu inte tryckts in Tryck på knappen ”STOP” (3) för att öppna displaylocket (23). Starta om klippningen med manöverpanelen (2): - Kontrollera att displaylocket (23) kan öpp- nas och stängas med knappen ”STOP” (3). - Kontrollera funktionen för knappen ”STOP” (3). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 140Anl_FREELEXO_LCD_BT_plus_SPK13.indb 140 05.10.2022 11:11:0405.10.2022 11:11:04S

Störning Möjlig orsak Åtgärder PCB övertempe- ratur För hög / för låg batteritem- peratur resp. övertemperatur i styrningen - Vid en batteritemperatur över 65 °C kör robotgräsklipparen tillbaka till laddningsstatio- nen (19). - Vid en batteritemperatur över 45 °C eller under 0 °C stoppas laddningen och robotgräsklipparen väntar i laddningsstationen (19). - Bestäm maskinens arbetstid under som- maren till de tidiga morgontimmarna och undvik att klippa med robotgräsklipparen under dagens varmaste timmar. - Efter att batteriet resp. styrningen har sval- nat till tillåtet temperaturområde, återgår robotgräsklipparen automatiskt till sin pro- grammerade drift. Regn - regnsensorn (5) har löst ut. - vänta tills robotgräsklipparen har torkat. - En detaljerad beskrivning av sensorn fi nns i kapitel 5.2. Sensorfel - Robotgräsklipparen har stop- pats pga. ett sensorfel Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robot- gräsklipparen på nytt. Motorfel / motoröverström - Robotgräsklipparen har stan- nar på grund av överström i motorn eller ett motorfel Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robot- gräsklipparen på nytt. - Kontrollera gräsets höjd inom klipp- ningsområdet och klipp ev. ned gräset till under 60 mm höjd. - Höj klippningshöjden. Börja alltid med en högre klippningshöjd och reducera denna i små steg ned till avsedd höjd. - Granska knivskivorna (11) och hjulen avseende nedsmutsning. Rengör dessa delar noggrant. - Kontrollera om bakhjulen och knivskivan (11) är blockerad. Kontakta din kundtjänst om du inte kan åtgärda dessa blockader på egen hand. Driftstörning - Robotgräsklipparen har stop- pats pga. ett driftfel Slå ifrån huvudströmbrytaren (7) (OFF) och slå sedan på (ON) igen för att starta robot- gräsklipparen på nytt. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 141Anl_FREELEXO_LCD_BT_plus_SPK13.indb 141 05.10.2022 11:11:0505.10.2022 11:11:05S

Felsökning Störning Möjlig orsak Åtgärder Robotgräsklipparen står i klippningsom- rådet. Robotgräsklipparen kan inte slås på. - För låg batterispänning - Störning i strömkretsen eller elektroniken - Flytta tillbaka robotgräsklipparen till ladd- ningsstationen (19) där den kan laddas. - Slå på huvudströmbrytaren (7) (ON). - Kontakta vår kundtjänst. Robotgräsklipparen kan inte köra tillbaka till laddningsstati- onen - Laddningsstationen (19) inte rätt installerad. - Kontrollera att LED-indikeringen (21) på laddningsstationen (19) lyser grönt. - Kontrollera att gränstrådarna (18) är an- slutna till laddningsstationen (19) och att den främre gränstråden (18) har dragits mitt under laddningsstationen (19). - Kontrollera att laddningsstationen (19) har positionerats rätt. Robotgräsklipparen stannar eller kör okontrollerat i när- heten av begräns- ningsöar. - Gränstråden (18) har inte installerats rätt runt om be- gränsningsöarna. - Anpassa gränstrådens (18) position. - Se till att gränstråden (18) inte korsas. Robotgräsklipparen är mycket högljudd. - Knivarna (10) skadade - Främmande vidhäftande res- ter på knivarna (10) - Robotgräsklipparen har star- tats för nära hinder - Knivdriften eller drivmotorn är skadad - Andra delar i robotgräsklip- paren är skadade - Byt ut knivarna(10). De tre klingorna (10) måste bytas ut samtidigt. - Drifteff ektiviteten i robotgräsklipparen är beroende på hur vassa knivarna (10) är. Se därför till att knivarna (10) hålls i full- gott skick. - Slå ifrån robotgräsklipparen säkert och använd arbetshandskar medan du rengör knivarna (10) för att undvika skärskador. - Låt kundtjänst reparera eller byta ut motorn. Robotgräsklippa- ren stannar kvar i laddningsstationen. Robotgräsklipparen kör alltid tillbaka till laddningsstationen. - Arbetstiderna har ställts in felaktigt - Batteri tomt - Regnsensorn har löst ut - Förhöjd batteritemperatur - Kontrollera arbetstiderna som har ställts in - Robotgräsklipparen påbörjar och avslutar klippningen beroende på tidsfönstret som har ställts in. Utanför detta tidsintervall st- annar robotgräsklipparen kvar i laddnings- stationen (19). Robotgräsklipparen stannar på gränstrå- den och kan inte nå laddningsstationen. - Batteri tomt - Gränstrådens (18) längd är för lång, dvs. sträckan till laddningsstationen (19) är för lång för batteriet som an- vänds. - Ta bort möjliga hinder på gränstråden (18). Se till att det fi nns tillräckligt avstånd till hinder när gränstråden (18) läggs. - Använd ett batteri med högre kapacitet. - Obs! Om ett multi-Ah-batteri (t.ex. 4-6 Ah) används ska den högre kapaciteten stäl- las in. Tack vare den skonsamma laddnin- gen och urladdningen vid robotgräsklippa- re är det inte nödvändigt att använda den lägre kapaciteten för att förlänga livsläng- den. OBS! Kapade gränstrådar och följdskador täcks inte av garantin! Anl_FREELEXO_LCD_BT_plus_SPK13.indb 142Anl_FREELEXO_LCD_BT_plus_SPK13.indb 142 05.10.2022 11:11:0505.10.2022 11:11:05S

13. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren. Till Från Laddning Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad- daren. Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd- ningstiderna till viss del avvika från angivna laddningstider. Från Till Batteriet har laddats och är klart för användning. (READY TO GO) Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt. Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min. Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid. Detta kan ha följande orsaker: - Batteriet har inte laddats under mycket lång tid. - Batteriets temperatur är inte i idealområdet. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Ett defekt batteri får inte längre laddas. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C) Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Anl_FREELEXO_LCD_BT_plus_SPK13.indb 143Anl_FREELEXO_LCD_BT_plus_SPK13.indb 143 05.10.2022 11:11:0505.10.2022 11:11:05S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 144Anl_FREELEXO_LCD_BT_plus_SPK13.indb 144 05.10.2022 11:11:0605.10.2022 11:11:06S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Batteri Förbrukningsmaterial/förbrukningsdelar* Knivar Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 145Anl_FREELEXO_LCD_BT_plus_SPK13.indb 145 05.10.2022 11:11:0605.10.2022 11:11:06S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_FREELEXO_LCD_BT_plus_SPK13.indb 146Anl_FREELEXO_LCD_BT_plus_SPK13.indb 146 05.10.2022 11:11:0605.10.2022 11:11:06NL
