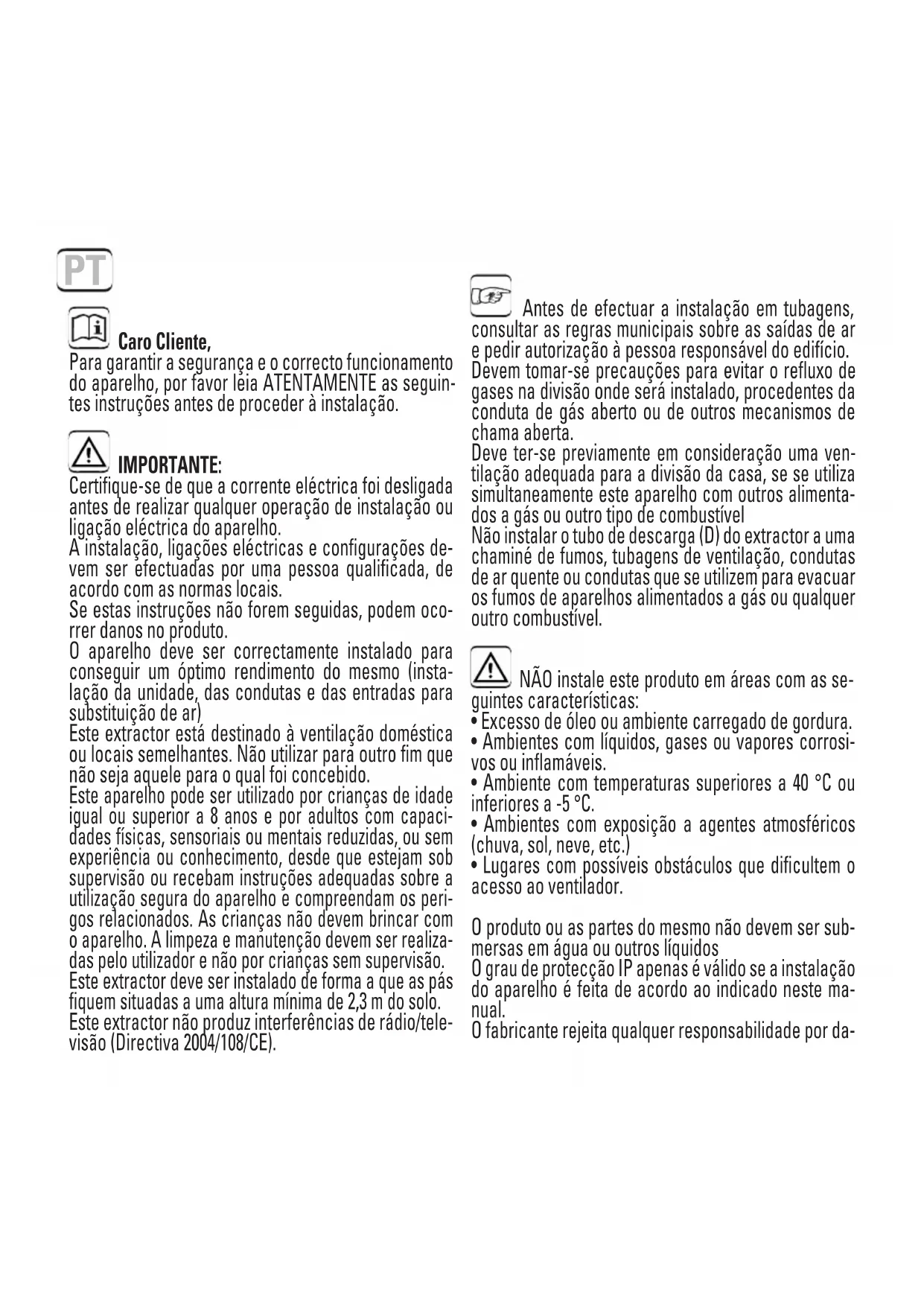

MANUAL DE UTILIZADOR E150 GTH CATA
COLLEGAMENTO ELETTRICO:
Para garantir a segurar e o correto funciona do aparecido, por favor leia ATENTAMENTE as seguin-tes instruções antes de proceder à instalacao.
IMPORTANT:
Certifique-se de que a corrente électrique foi desligada antes de realizar qualquer operacao de instalacao ou ligacao electrolytica do aparelho.
A'instalação, ligações electrolyicas e configurações vem ser efectuadas por uma pessoa qualificada, de acordo com as normas locais.
Se estas instruções não foram seguidas, poder ocorrre danos no produits.
0 aparecido deve ser correctamente instalado para construer um optimum rendimento do mesmo (instalação da unidade, das conducções e das entradas para substituição de ar)
Este extractor está destinado à ventilação domestica ou locais semelhantes. Não utilizes para及其他 fim que não seja aquele para o qual foi concebido.
Este aparecido pode ser utilisé por crianças de idade équality ou superior a 8 anos e por adultos com capacidades fisicas, sensoriais ou mentalis reduzidas, ou sem experiência ou conheçimento, desde que estejam sob supervisão ou recebam instruções adequadas sobre a utilização segura do aparelho e comprehendam os perigos relacionados. As crianças não devem brincar com o aparelho.À limpeza e manutençao devem ser realizadas pelo uso alimentador e não por crianças sem supervisão.
Este extractor deve ser instalado de forma a que as pasy fiquem situadas a una alta minima de 2,3 m do solo.
Este extractor não produz interferências de radio/televisione (Directiva 2004/108/CE).
Antes de efectuar a instalacao em tubagens, consultar as regras Municipais sobre as saidas de are PEDir autorização à pessoas responsavel do edificio.
Devem tomar-se precauções para evitar o refluxo de gases na divisão onde sera instalado, procedentes da conduita de gas aberto ou de outros mecanismos de chama aberta.
Deve ter-se previamente em consideração uma ventilação adequada para a divisão da casa, se se usaismultaneamente este aparecido com outros alimentados a gas ou outras tipo de combustivel
Não instalar o tubo de descarga (D) do extractor a uma chamíne de fumos, tubagens de ventilação, conduitas de ar quente ou conduitas que se utilizem para evacuar os fumos de apareiros alimentados a gás ou qualquer除外.
Não instale este produits em和地区 com as sescharacteristicas:
- Excesso de oleo ou ambiente carregado de gordura.
- Ambientes com liquidos, gases ou vapeores corrosivos ou inflamáveis.
- Ambiente com temperatas superiores a 40^ C ou inferiores a -5^ C .
- Ambientes com exposicao a agentes atmosféricos (chuva, sol, neve, etc.)
- Lugares com possíveis obstáculos que dificultem o acesso ao ventilador.
0 produits ou as partes do mesmo não devem ser submersas em agua ou autres liquidos
O grau de proteção IP apenas é valido se a instalação do aparecido é feita de acordo ao indicado neste manual.
O fabricante rejeita qualquer responsabilitadepor da
nos causados a pessoas, animais ou objectos devido ao uso inadequado do aparelho, de acordo com as advertencidas para a instalacao, Utilização e manutençao descritas neste manual de instruções.
Ao finalizar a instalação, estas instruções devem ser entregaes ao proprietário/utilizador do aparelho. E necessário permitir a desconexão do aparelho da rede elétrica antes a instalação. A desconexão pode ser efectuada procedendo de modo a que a tomada fique acessível, ou incorpando um interruptor na cablagem fixa que cumpra as normas de instalação elétrica.
INSTALACHAO:
Antes de iniciar a instalacao, assegurar que a helice nao está deformada nem danificada, gira muito e não existe qualquer objecto estranho alojado no interior da estrutura.
A instalacao do aparecido deve ser realizada de acordo com a documentacao grafica. Pode ser instalado na parede ou no tecto, com descarga directa ou com conduita de descarga individual (ver fig. 1A)
Para proceder a instalacao, efectuar uma abertura circular de diametro correspondente ao modelo a instalar (100 mm; 120 mm ou 150 mm) na parede ou no tecto onde se pretende instalar o aparelho, bem como os orificios para a respectiva fixacao (ver fig. 2).
Retirar a tampa como se对我na fig. 1B.
Passar os cabos de alimentação eletrica atraves de peça PC e do canal habilho no aparelho (ver fig. 3A). Ligar de acordo com a secção "LIGACAO ELETRICA"
Se a montagem se faz com um tubo de descarga individual, colocar o tubo (D) no orifico para a evacuação do ar.
Se a montagem se realiza com tubo de descarga individual ou com saïda directa devem-se instalar as grelhas de ar que cumprim com os requisitos de segurará da norma vigente no País em que se encontra, de forma a impeder o accesso à helice do ventilador (ver fig. 1A).
Certificar-se de que não existe qualquer obstrucao à passagem do ar.
Fixar a base da estrutura atraves de tacos e parafusos fornecidoselo fabricante.
LIGACAO ELECTRICA:
Certificar-se de que a tensão (V) e a frequência (Hz) da corrente eletrica à qual se vale ligar o(AParemho correspondem aos values indicados na placac de caracteristicas.
0 aparelho delve ligar-se de maneira permanente com a cablagem para insta
Iação fixa, encastrada na parede e entrada no aparelhoPGA parte traseira.
(Cabo rigido ou pontas rrigidas, condutores 2 ou 3 secção minima 1mm^2 e 1.5mm^2 ).
Não é necessária uma tomada com ligaçao à terra porque se tratate de um aparelho com isolamento duplo. (Classe II).
O cabo de alimentação deve ser colocado de forma a que não está possível que nenhum liquido ou vapor passa entra no aparecido, em toda a sua estrutura. Se tal não for POSSIVÉ, a entrada do cabo deve ser vedada de forma adicional, por exemplo, com silicone. Caso contrário, não sera conservada a proteção IP indicaça.
Versões disponíveis:
STANDARD: Ventilador STANDARD. Não necessita configurações
TIMER: Ventilador com controlo TIMER. Temporização ajustavel entre 3' e 15'.
TIMER-HYGRO: Ventilador com controlo TIMER-HYGRO. Activação por controlo de humida-nde entre 40% e 95% . Temporização ajustavel entre 0' e 15'.
Concebido para a ventilacao geral continua de divisoes humidas (casas de banho, cozinhas, casas das maquinas e WC).
E 100 GST: Ventilador com controlo Timer (Temporizador) e sensor de presence. Temporização ajustavel entre 0' e 15'. Detecção de presence até 3 - 4 metros.
E 100 GTL: Ventilador com controlo Timer e Luz Ambiente. Temporização ajustavel entre 0' e 15'. RegULAÇÃO da iluminação entre apagada e maior intensidade.
Para efectuar a ligação eletrica, seguir o DIAGRAMA de ligação apropriadao de acordo com o Modelo que se deseje ligar (ver fig. 3A - 3B)
No caso de não querer usar o aparheiro, recomenda-se a sua desconexão da rede eletrica.
CONFIGURACOES e FUNCIONAMENTO:
Realize as configurações necessárias em função do Modelo instalado.
TIMER (ver fig. 4B).
Para a regulação do tempo de temporização, rodar o pivo “TIMER” no sentido dos ponteiros do relógio para fazer o tempo de temporização (3' - 15')
0 extractor entra em functiOnamento,activadoleo interruptor.Quando se desactive o interruptor, o ventilador continua a funcionar durante o tempo configurado e desiga-se no final.
TIMER-HYGRO (ver fig. 4A).
Quando se aplica tensão électrique pela primarya vez, o ventilador entra em modo de teste durante uns segundos; durante esse tempo, sãooslados no eça os价值观 Timer - Hygro pré-configurados de fabrica.
Para a regulação do tempo de temporização, rodar o pivo “TIMER” até configurar o valor desejado aparecer no ecran (0' - 15').
Para regular o grau de humidade, rodar o pivo "HYGRO" até configurar o valor desejado aparecer no ecra (40% - 95%).
O-modelo GTH permite a ventilacao continua (durante 24 horas) de divisoes humidas atraves da ACTIVACAO do interruptor S1 (S1: ON).
Quando o grau de humididade for superior ao valor de humididade ajustado, a funcao Hygro é activada e o ventilador funciona com a velocidade maxima.
Quando o grau de humidade voltar a ser inferior ao valor ajustado, o aparecido Continuing a funcional com a velocidade Tmaxa durante o tempo ajustado na funcao Timer e, final
mente, pararé em caso de S1=0FF ou continua a funciona com a velocidade lenta em caso de S1=ON.
As velocidades Tmaxima e lenta são pre-ajustadas na fabrica.
O extractor también sera activado, com a velocidade Tmaxa, ao ligar o interruptor de luz da divisão. quando o interruptor de luz da divisão for desigado, o ventilador continua a funcionar com a velocidade Tmaxa durante o tempo ajustado na funcao Timer e, finalmente, parar em caso de S1 = 0FF ou continua a funcionar com a velocidade lenta em caso de S1 = 0N .
SENSOR PIR (ver figura 4D)
Para regular a temporização, rodar o pivo “TIMER” no sentido dos ponteiros do relógio para fazer o tempo da mesma (0^ - 15^) .
Quando o extractor é ligado à rede de alimentação eletrica, realiza-se uma pré-carga do sensor de Presence durante 1 minuto. Em seguida, o extractor passa para o modo de espera, ficando pronto para o seu funciona normal.
O extractor Começa a trabalho logo que o detector de presence está Activate. Caso o sensor não detecte movimento, o extractor continua a funcional durante o tempo selecionado nas definições do Timer (Temporizador) e parará antes esta temporização, voltando ao modo de esper.
LIGHT (ver figura 4C)
Ventilador com controlo Timer e Luz Ambiente. Temporização ajustável entre 0' e 15'. RegULAção da iluminação entre apagada e maior intensidade.
Para regular a temporização, rodar o pivo “TIMER” no sentido dos ponteiros do relógio para fazer o tempo da mesma (0^ - 15^) .
Para regular o brinho das luzes LED, rodar o pivo "LIGHT" no sentido dos ponteiros do relógio para fazer a intensidade da luz (0 - MAX).
O extractor é colocado no modo activado atraves do interruptor e as luzes LED acendem-se na MAXIMA intensidade. quando o interruptor é desactivado, o ventilador continua a funciona durante o tempo definido e as Luzes LED passam para a iluminação selecionada.
Finalmente, o ventilador desiga-se e o nível de illuminação mantém-se no nível definido.
Para finalizar a instalação, comprovar que todas as ligações se realizaram como e garantir que os cabos estão bem colocados.
Montar novamente a tampa frontal na posicao correcta e comprovar que nao se pode desmontar sem autilização de uma ferramenta (ver fig.7).
Comprovar que a hélice pode girar sem problemas.
Limpeza e Manutenção:
- Antes de iniciair o processo de limpeza, certificque-se de que o aparecido está desligado da corrente e evite uma possivel ligationinvoluntária.
- Limpar com um pano humido de forma periodica.
- O aparecido não necessita de qualquer manutenção adicular.
- 0 motor, a helice e todos os componentes devem ser periodicamente inspeccionados para asseguar que não está sujos nem danificados. A frequência das inspecções dependeras das condições deestrutura do aparelho.
- Eliminar a sujidade presente na helice e nas partes interiores da estrutura, para evitar
desequilibrios durante o funciona, a reducao dos desempenhos aerodinamicos e danos no motor.
Este dispositivo não é um termômetro / higrometro de precisão.
Os valores exibidos de T^a e HR sao apenas para referencia
Solicitamente peças de substituição originais para qualquer reparacao
O FABRICANTE reserva-se o direito de efetuar qualer melhoria Tecnológica ou modificaçao sem aviso prévio.
CATA ELECTRODOMESTICOS S.L. garanté a conformidade deste produits com o se destina durante um periodo de dois (2) anos.
Esta garantía inclui tanto materiais como mão de boa devendo, pelo seu pouco tamanho e mobi- lidade, ser transporteelo utente ao Servico Técnico Oficial de CATA mais proxies.
Para a reparacao do produits, o consumidor devera dirigir-se aos serviços oficials de assistencia tec- nica da marca para a sua reparacao, ou ao punto de vendta para substituir o produits, cancelar a compra-venda ou reduzir o preco se for caso disso, fazendo-se acompanhar sempre pela factura ounota de compra ouPGA duenga correspondente se esta for posterior.
Se se detectar qualquer falta de conformidade, podera ser exigida a reparacao ou substituicao do produits, salvo se uma destas opcões resultar imposivel ou desproporcionada, devendo ser reali-zada num prazo razoavel. Se a reparacao ou substituicao nao for possivel ou apropriada, o consu- midor podera optar por um descento no preco ouleo cancelamento da compra, com devolucao do preco.
A presente garantia não se aplicará nos casos de mau uso ou uso inadequado do produit, nem pela manipulação indevia do mesmo por pessoas não autorizada ou por falta de limpeza e de operação es de manutenção periodica do produits (limpeza dos filtros, substituição de lampadas). Tenha em consideração que ovidro não está coberto pela garantia em caso de quebra por utilização inadverta. Este produits foi concebido para uso único e exclusivo dométrico e por istso a garantia não ampara o uso profissional ou a sua'utilisation para funcaionalidades não previstas.
Aço para reclamar o cumprimento do disposto na garantia prescreverá aos tres anos desde a entrega do produits, devendo o consumidor informar sobre a falta de conformidade no prazo de dois mezes desde que teve conhecelto da mesma.
A presente garantia não afecta os direitos de que dispoe o consumidor conforme ao precedo na Lei 23/2003, de 10 de julho, de Garantias na Venda de Bens de Consumo.
O símbolo é produto ou na embalagem indica que este produit não pode ser tratado como lixo dométrico. Em vez disso, deve ser entrega ao centro de recolha selectiva para a reciclagem de equipamento eletrico e electrónico. Ao garantir uma eliminação adequada deste produits, irá fazer evitar eventuals consequências negativas para o meio ambiente e para a saude Pública, que, de outras forma, poderiam ser provocadas por um trata-mento Incorrecto do produits. Para obter informação-es mais pormenorizadas sobre a reciclagem deste produits, contacte os serviços municipalizados locais, o centro de recolha Selectiva da sua area de residência ou o estabelecimento onde adquiru o produits.
