BRUKSANVISNING E150 GTH CATA

• Områder med temperaturer over 40 °C eller under -5 °C.

• Værutsatte omgivelser (regn, sol, snø osv.)

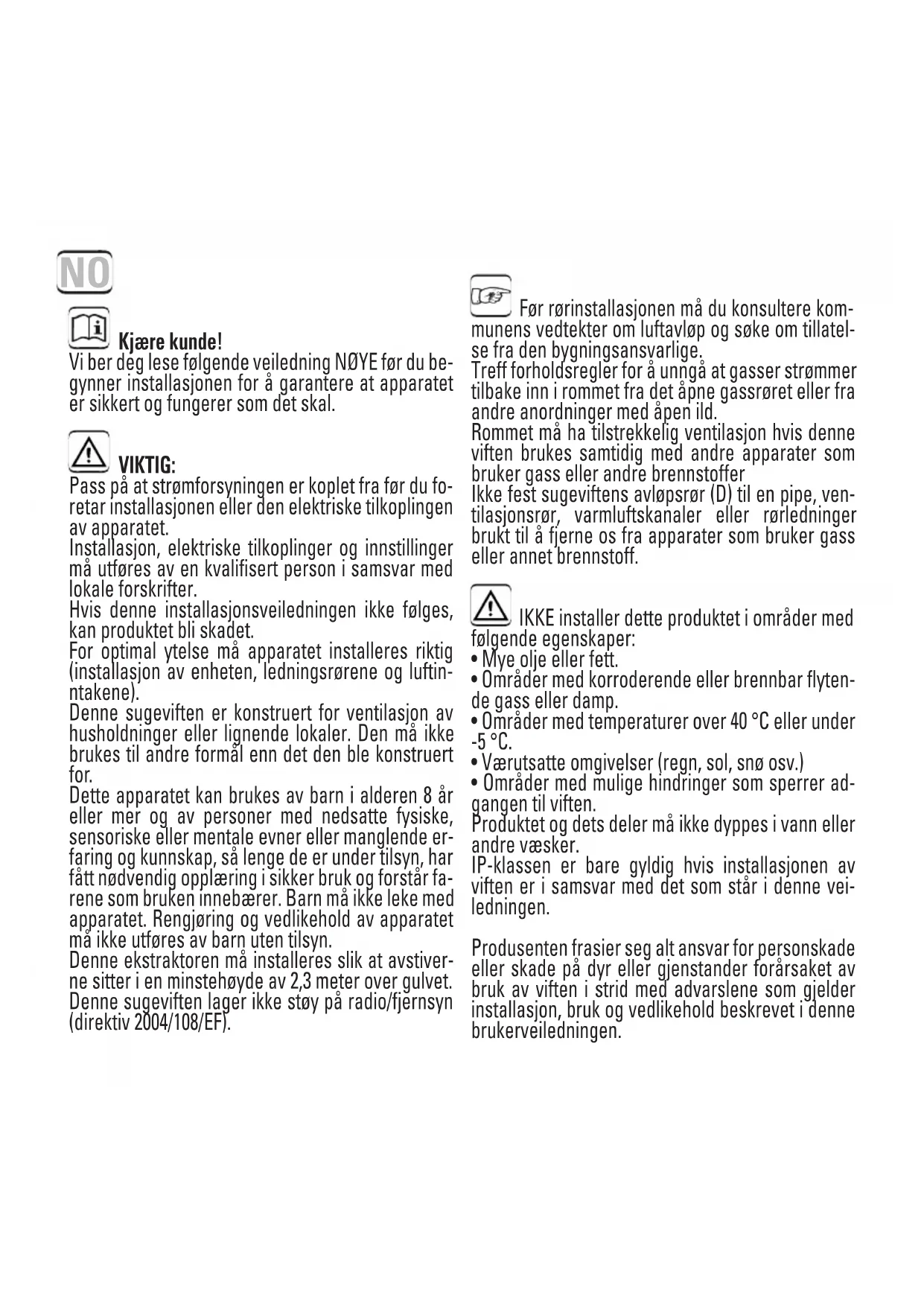

• Områder med mulige hindringer som sperrer ad- gangen til viften. Produktet og dets deler må ikke dyppes i vann eller andre væsker. IP-klassen er bare gyldig hvis installasjonen av viften er i samsvar med det som står i denne vei- ledningen. Produsenten frasier seg alt ansvar for personskade eller skade på dyr eller gjenstander forårsaket av bruk av viften i strid med advarslene som gjelder installasjon, bruk og vedlikehold beskrevet i denne brukerveiledningen. Kjære kunde! Vi ber deg lese følgende veiledning NØYE før du be- gynner installasjonen for å garantere at apparatet er sikkert og fungerer som det skal. VIKTIG: Pass på at strømforsyningen er koplet fra før du fo- retar installasjonen eller den elektriske tilkoplingen av apparatet. Installasjon, elektriske tilkoplinger og innstillinger må utføres av en kvalifisert person i samsvar med lokale forskrifter. Hvis denne installasjonsveiledningen ikke følges, kan produktet bli skadet. For optimal ytelse må apparatet installeres riktig (installasjon av enheten, ledningsrørene og luftin- ntakene). Denne sugeviften er konstruert for ventilasjon av husholdninger eller lignende lokaler. Den må ikke brukes til andre formål enn det den ble konstruert for. Dette apparatet kan brukes av barn i alderen 8 år eller mer og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende er- faring og kunnskap, så lenge de er under tilsyn, har fått nødvendig opplæring i sikker bruk og forstår fa- rene som bruken innebærer. Barn må ikke leke med apparatet. Rengjøring og vedlikehold av apparatet må ikke utføres av barn uten tilsyn. Denne ekstraktoren må installeres slik at avstiver- ne sitter i en minstehøyde av 2,3 meter over gulvet. Denne sugeviften lager ikke støy på radio/fjernsyn (direktiv 2004/108/EF). NOEtter at installasjonen er avsluttet, må denne vei- ledningen gis til viftens eier/bruker. Det er nødvendig å kunne koble apparatet fra strømnettet etter installasjonen. Dette oppnås ved at stikkontakten er tilgjengelig eller ved å plassere en bryter på ledningen, insta- llert i samsvar med elektrisk forskrifter. INSTALLASJON: Før du starter installasjonen må du sjekke at viften ikke er deformert eller skadet, at den roterer fritt og at det ikke finnes noen fremmedlegemer i huset. Viften må installeres i samsvar med vedlagte grafiske dokumentasjon. Den kan monte- res på veggen eller i taket med direkte utslipp til en individuell avtrekkskanal (se fig. 1A) Forbered installasjonen ved å lage en sirkelrund åpning med en diameter som tilsvarer modellen du ønsker å installere (100 mm, 120 mm eller 150 mm) i veggen eller taket der apparatet skal installeres, og lag huller for feste(se fig. 2). Fjern dekselet som vist på fig. 1B Trekk strømkablene gjennom “PC”-delen og ledningsrøret i viften (se fig. 3A). Kople til i samsvar med avsnittet “ELEKTRISK TILKOPLING” Hvis monteringen gjøres med et individuelt avtrekksrør, plasserer du røret med (D) i hullet som er klargjort for luftavløp. Uansett om monteringen gjøres med et individuelt avtrekksrør eller med et direkte utløp, må det installeres luftgitre som følger de nasjonale kravene til sikkerhet for å hindre tilgang til viftebladene (se fig. 1A) Pass på at det ikke finnes noen hindre som blokkerer luftstrømmen. Fest kappens sokkel ved hjelp av pluggene og skruene som leveres av produsenten. ELEKTRISK TILKOPLING: Pass på at spenningen (V) og frekvensen (Hz) til strømforsyningen svarer til verdiene angitt på navneplaten. Viften må være permanent koplet til kabling for fast installasjon, som er mon- tert i veggen og kommer inn i viften gjennom baksiden. (Hard wire eller harde tips, to eller tre ledere minimum tverrsnitt 1 mm

maks) Det kreves ingen jordtilkopling, siden dette er et dobbeltisolert apparat. (Klasse II). Strømkabelen må plasseres slik at ingen væske eller damp kan komme inn i viften langs den. Hvis dette ikke skulle være mulig, må kabelinngangen forsegles ytterligere, f. eks. med silikon. Eller ville det ikke være mulig å opprettholde den angitte IP-klassen. Tilgjengelige versjoner: STANDARD: STANDARD-vifte. Må ikke stilles inn TIMER: Vifte med TIMER-kontroll. Justerbar timer fra 3’ til 15’. TIMER-HYGRO: Vifte med TIMER-HYGRO-kontroll. Aktivering ved fuktighetskontroll mellom 40 % og 95 %. Justerbar timer fra 0’ til 15’. Konstruert for kontinuerlig generell ventilasjon av fuktige rom (baderom, kjøkkener, vaskerom og toaletter). E 100 GST: Ventilator utstyrt med tidsur og nærværssensor. Tidsuret kan justeres me- llom 0’ og 15’. Føler nærvær på opptil 3-4 m. E 100 GTL: Viften er utstyrt med tidsur og omgivelseslys. Tidsuret kan justeres mellom 0’ og 15’. Justering av lysintensitet mellom av og maksimal intensitet. Når deg gjelder den elektriske tilkoplingen, følger du koplingsskjemaet for den mode- llen som skal koples til (se fig. 3A-3B). Dersom apparatet ikke lenger skal brukes, anbefaler vi at du kobler det fra strømnettet. INNSTILLINGER OG DRIFT: Utfør de nødvendige innstillingene i samsvar med den installerte modellen. TIMER (se fig. 4B) For å stille inn timeren vrir du “TIMER”-tappen med urviseren for å øke tiden (3’- 15’). Sugeviften starter aktivert av bryteren. Når bryteren er deaktivert, fortsetter viften å virke i den perioden som er stilt inn, deretter slås den av. TIMER-HYGRO (se fig. 4A) Når viften slås på for første gang, går den over i testmodus noen få sekunder, og i den perioden viser displayet de fabrikkinnstilte Timer-Hygro-verdiene. For å justere timeren må du vri på “TIMER”-tappen til displayet viser den ønskede verdien (0’-15’). For å justere fuktighetsnivået vrir du på “HYGRO”-tappen til displayet viser den øns- kede verdien (40% - 95%). GHT-modellen muliggjør kontinuerlig ventilasjon (i 24 timer) av våtrom ved å AKTIVERE bryteren S1 (S1: ON). Når fuktighetsnivået er høyere enn innstilt fuktighetsverdi, aktiveres Hygro-funksjonen og viften fungerer med maksimal hastighet. Når fuktighetsnivået er lavere enn innstilt verdi, fortsetter apparatet på maksimal has- tighet i den perioden som er stilt inn med Timer-funksjonen, og deretter stopper den hvis S1=OFF eller fortsetter den å gå på lav hastighet hvis S1=ON. Maksimal og lav hastighet er stilt inn på forhånd fra fabrikk. Sugeviften startes også med maksimal hastighet når den aktiveres med lysbryteren i rommet. Når lysbryteren i rommet slås av, fortsetter viften å gå på maksimal hastighet i den perioden som er stilt inn med Timer-funksjonen, og deretter stopper den hvis S1=OFF eller fortsetter den å gå på lav hastighet hvis S1=ON. SENSOR PIR (se figur 4D) Vri kontrollbryteren til tidsuret (“TIMER”) med klokken for å regulere tidsuret og for å øke tidsinnstillingen (0’–15’).Når ekstraktoren kobles til strømnettet, blir sensoren forladet i løpet av 1 minutt. Etter dette vil ekstraktoren være i standby og klar til å virke som normalt. Ekstraktoren starter når nærværssensoren aktiveres. Når sensoren ikke føler noen be- vegelse, fortsetter ekstraktoren i den tiden som tidsuret er stilt inn på, deretter stopper den og går tilbake til standby. LIGHT (se figur 4C) Viften er utstyrt med tidsur og omgivelseslys. Tidsuret kan justeres mellom 0’ og 15’. Justering av lysintensitet mellom av og maksimal intensitet. Vri kontrollbryteren til tidsuret (“TIMER”) med klokken for å regulere tidsuret og for å øke tidsinnstillingen (0’–15’). Hvis du vil justere lysstyrken på LED-lysene, vrir du lysbryteren (“LIGHT”) med klokken for å øke lysintensiteten (0–MAX). Kjøkkenviften aktiveres med bryteren, og LED-lysene tennes ved maksimal intensitet. Når bryteren slås av, fortsetter viften til den innstilte tiden og LED-lysene erstattes av den valgte belysningsformen. Viften slår seg til slutt helt av og belysningsnivået forblir på den innstilte intensitet. For å avslutte installasjonen må du verifisere at alle tilkoplinger er korrekt utført, og se etter at kablene er riktig plassert. Installer frontdekselet der det skal stå, og pass på at det ikke kan fjernes uten bruk av verktøy (se fig. 7). Pass på at bladene snurrer fritt. Rengjøring og vedlikehold:

• Før rengjøring må du sørge for at viften ikke er koplet til strømnettet og hindre at den blir tilkoplet ved et uhell.

• Rengjør regelmessig med en fuktig klut.

• Viften krever ikke ytterligere vedlikehold. Be alltid om originale reservedeler for reparasjoner.

• Motoren, viften og alle komponentene bør inspiseres jevnlig for å sjekke at de er rene og uten skade. Hyppigheten av inspeksjonene avhenger av forholdene som apparatet brukes under.
