BEDIENUNGSANLEITUNG E150 GTH CATA
ELEKTRISCHE AANSLUITING:

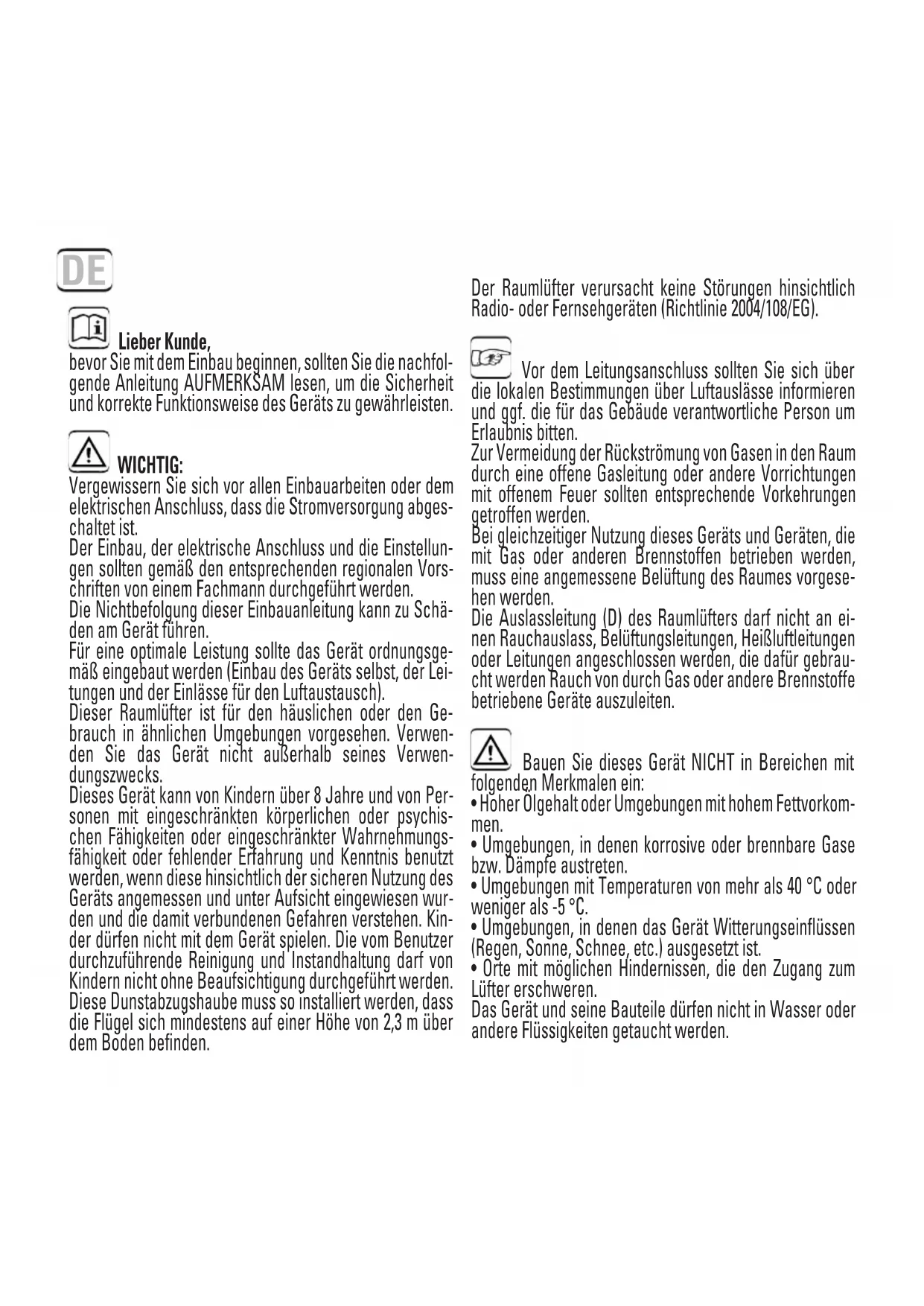

bevor Sie mit dem Einbau beginnen, sollen Sie die nachfol-gende Anleitung AUFMERKSAM lessen, um die Sicherheit und korrekte Funktionseweise des Geräts zu gewährleisten.
WICHTIG:
Vergewissern Sie sich vor allen Einbauarbeiten oder dem elektrischen Anschluss, dass die Stromversorgung abgeschaltet ist.
Der Einbau, der elektrische Anschluss und die Einstellungen sollenen gemäß den entsprechenden regionalen Vorschriften von einem Fachmann durchgeführt werden.
Die Nichtbefolgung dieser Einbauanleitung kann zu Schaden am Gerät führen.
Für eine optimale Leistung sollte das Gerät ordnungsgemäß eingebaut werden (Einbau des Geräts selbst, der Leitungen und der Einlässe für den Luftstaustausch).
Dieser Raumlufter ist für den tatsächlichen oder den Gebrauch in ähnlichen Umgebungen vorgesehen. Verwenden Sie das Gerät nicht außerhalb seines Verwendungszwecks.
Dieses Gerät kann von Kindern über 8 Jahre und von Personen mit eingeschränkten körperlichen oder psychischen Fähigkeiten oder eingeschränkter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese hinsichtlich der sicheren Nutzung des Geräts angemessen und unter Aufsicht eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Die vom Benutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden. Diese Dunstabzugshaube muss so installiert werden, dass die Flügel sich mindestens auf einer Höhe von 2,3 m über dem Boden befinden.
Der Raumlufter verursacht keine Störungen hinsichtlich Radio- oder Fernsehgeräten (Richtlinie 2004/108/EG).
Vor dem Leitungsanschluss sollen Sie sich über die lokalen Bestimmungen über Luftausfälle informieren und ggf. die für das Gebäude verantwortliche Person um Erlaubnis bitten.
Zur Vermeidung der Rückströmung von Gasen in den Raum durch eine offene Gasleitung oder andere Vorrichtungen mit offenem Feuer sollen entspruchende Vorkehrungen getroffen werden.
Bei gleichzeitiger Nutzung these Geräts und Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine angemessene Belüfung des Raumes vorgesehen werden.
Die Auslassleitung (D) des Raumlufters darf nicht an einen Rauchauslass, Beluftungsleitungen, Heil Luftleitungen oder Leitungen angeschlossen werden, die dazu gebraucht werden Rauch von durch Gas oder andere Brennstoffe betriebene Geräte auszuleiten.
Bauen Sie这点es Gerät NICHT in Bereichen mit den Merkmalen ein:
- Hoher Ölgehalt oder Umgebungen mit hohem Fettvorkommen.
- Umgebungen, in denen korrosive oder brennbare Gase bzw. Dämpfe austreten.
- Umgebungen mit Temperaturen von mehr als 40^ oder weniger als -5^ .
- Umgebungen, in denen das Gerät Witterungseinflüssen (Regen, Sonne, Schnee, etc.) ausgesetzt ist.
- Orte mit möglichen Hindernissen, die den Zugang zum Lüfter erschwen.
Das Gerät und seine Bauteile)dürfen nicht in Wasser oder andere Flüssigkeiten getaucht werden.
Der IP-Schutzgrad kann nur gewährleistet werden, wenn der Einbau des Gerats gemäß der vorliegenden Anleitung durchgefuhrt wurde.
Der Hersteller leht jegliche Haftung für Schäden an Personen, Tieren oder Gegenständen ab, die aufgrund unsachgemäßer Verwendung durch Missachtung der Warnhinweise in dieser Anleitung für Einbau, Gebrauch und Wartung des Geräts entstanden sind.
Nach Beenden des Einbaus sollene diese Anleitung dem Besitzer/Nutzer des Geräts ausgehändigt werden.
Es ist notwendig, nach der Installation das Abtrennen des Gerats vom Stromnetz zu erfolgenden.
Die Trennung kann durch einen zugänglichen Stecker sichergestellt werden oder, indem ein Schalter in der fest verlegten Verkabelung eingebaut wird, der die elektrischen Installationsvorschriften erfüllt.
EINBAU:
Vor Beginn der Installation ist zu überprüfen, dass die Luftschraube weder verformt noch beschädigt ist, dass diese frei dreht und dass sich kein Fremdkörper im Gehäuseinneren befindet. Der Einbau des Gerats wird gemäß der beiliegenden Grafik durchgeführt. Das Gerät kann an der Wand oder an der Decke, mit direktem Auslass oder separater Auslassleitung eingebaut werden (siehe Abbildung 1A).
Für den Einbau müssen in Wand oder Decke dem Modell entsprechend eine kweisformige Öffnung (100 mm, 120 mm oder 150 mm) und Bohrungen zur Befestigung des Gerätes angebracht werden (siehe Abb. 2).
Die Abdeckung wie in Abbildung 1B gezeigt entfern.
Die Stromkabel durch das Teil „PC" und die im Gerät vorgesehene Durchführung führen (siehe Abbildung 3A). Den Anschluss des Geräts wie im Abschnitt "ELEKTRISCHER ANSCHLUSS" beschrieben ausführten.
Wird die Montage mit einer separaten Auslassleitung durchgeführt, die Leitung (D) von in die angebrachte Öffnung für den Luftauslass setzen.
Bei beiden Montagearten (mit separater Auslassleitung oder direktem Auslass) mussen die Luftgitter so installiert werden, dass sie den Sicherheitsbestimmungen Ihres Landes entsprechen, damit kein Zugang zu den Lüfterblättern besteht (siehe Abbildung 1A).
Sicherstellen, dass der Luftstrom nicht behindert wird.
Die Grundplatte des Gehäuses mit den im Lieferumfang enthaltenen Dübeln und Schrauben befestigen.
ELEKTRISCHER ANSCHLUSS:
Sicherstellen, dass Spannung (V) und Frequenz (Hz) des Stromnetzes, an das das Gerät
angeschlossen werden soll, den Werten auf dem Typenschild entsprechen.
Das Gerät muss permanent über eine in der Wand eingelassene Verkabelung, an installationen angeschlossen werden. Die Leitungen müssen über die Rückseite der Erst geführt werden.
(Kabel gekippt oder starren, 2 oder 3 Leiter Mindestquerschnitt von 1mm^2 und 1.5mm^2 maximal) Eine Erdung ist nicht notwendig, da es sich um ein Gerät mit Doppelisolierung handelt. (Klasse II). Das Stromkabel muss so verlegt werden, dass keine Flüssigkeiten oder Dampf in das Gerät oder über das Kabel eindringen können. Soltte dies nicht möglich sein, muss der Kabeleingang zusätzlich versiegelt werden, zum Beispiel mit Silikon. Ansonsten ist die angegebene IP-Schutzklasse nicht gewährleistet.
Verfügbare Ausführungen:
STANDARD: STANDARD-Lüfter. Keine Einstellung erforderlich.
TIMER: Lüfter mit TIMER-Steuerung. Timer von 3' bis 15' einstellbar.
TIMER-HYGRO: Lüfter mit TIMER-HYGRO-Steuerung. Feuchtgkeitsgesteuerte Aktivierung bei einer Luftfeuchtigkeit zwischen 40% und 95% . Timer von 0' bis 15' einstellbar. Vorgesehen für die allgemeine und dauerhafte Belüfung von Räumen mit hoher Luftfeuchtigkeit (Bäder, Kuchen, Waschküchen, Toilettenräume).
E 100 GST: Abzug mit Zeitgebung und Bewegungsmelder. Einstellbare Zeitgebung zwischen 0' und 15'. Bewegungsmelder bis zu 3-4 m.
E 100 GTL: Abzug mit Zeitgebung und indirekter Beleuchtung. Einstellbare Zeitgebung zwischen 0^ und 15^ . Einstellung der Beleuchtung zwischen Abschaltung und maximaler Beleuchungsstärke.
Für den elektrischen Anschluss, den Anweisungen im Anschlussdiagramm je nach an-zuschließlich Model folgen (siehe Abbildung 3).
Für den Fall, dass das Gerät nicht benutzt wird, empfehlen wir die Trennung vom Stromnetz.
EINSTELLUNGEN und FUNKTIONSWEISE:
Führn Sie die nötigen Einstellungen je nach installiertem Modell durch.
TIMER (siehe Abbildung 4B).
Für die Timer-Einstellung die Drehvorrichtung „TIMER" im Uhrzeigersinn drehen, um die Zeitintervalle zu erhöhen (3' - 15').
Der Raumlufter wird über den Schalter eingeschaltet. Wird der Schalter ausgeschaltet, dreht der Lüfter noch während der eingestellen Zeit weiter und hält dann an.
TIMER-HYGRO (siehe Abbildung 4A)
Wenn zum ersten Mal Spannung anliegt, führt der Lüfter für eineuge Sekunden einen Testlauf durch. Wahrend dieser Zeit werden auf den Display die werkseitig eingestellten Timer-Hygro-Werte angezeigt.
Für die Timer-Einstellung an der Drehvorrichtung „TIMER" drehen, bis der gewünschte Einstellwert am Display angezeigt wird (0' - 15').
Zur Einstellung des Feuchtgkeitsgrades, an der Drehvorrichtung „HYGRO" drehen, bis der gewünschte Einstellwert am Display erscheidt (40% - 95%).
Das Modell GTH gestattet die durchgehende Belüfung (24 Stunden) von Räumen mit hoher Luftfeuchtigkeit durch AKTIVIERUNG des Schalters S1 (S1: ON).
Übersteigt die Luftfeuchtigkeit den eingestallen Feuchtigkeitswert, wird die Hygro-Funktion aktiviert und der Lüfter arbeitet auf der Höchstkufe.
Sinkt der Feuchtgkeitsgrad wieder unter den eingestellen Wert, arbeitet das Gerät während der über die Timer-Funktion eingestellen Zeit noch auf der Höchstkufe weiter und schaltet schließlich im Fall von S1=OFF ab bzw. bei S1=ON auf die niedrige Stufe zurück. Die Höchst- und Niedriggeschwindigkeit sind fabrikseitig voreingestellt.
Der Raumlufter wird auch dann auf der Höchststufe eingeschaltet, wenn der Lichtschalter des betreffenden Raums eingeschaltet wird. Nach Ausschalten des Lichtschalters arbeitet das Gerät während der über die Timer-Funktion eingestellten Zeit noch auf der Höchststufe weiter und schaltet schließlich im Fall von S1=OFF ab bzw. bei S1=ON auf die niedrige Stufe zurück.
PIR-SENSOR (siehe Abbildung 4D)
Drehen Sie zur Einstellung der Zeit den Regler „TIMER" im Uhrzeigersinn, um die Dauer der Zeitgebung zu erhöhen (0' - 15').
Wenn der Abzug an das Stromnetz angeschlossen wird, wird der Bewegungsmelder 1 Minute lang aufgeladen. AnschlieBend ist der Abzug im Standby-Betrieb und betriebsbereit.
Der Abzug setzen sich in Gang, wenn der Bewegungsmelder aktiviert wird. Wenn der Sensor keine Bewegung erkennt, bleibt der Abzug über die im Timer eingestellte Zeit in Betrieb und kehrt im Anschluss daran wieder in den Standby-Betrieb zurück.
LIGHT (siehe Abbildung 4C)
Abzug mit Zeitgebung und indirekter Beleuchtung. Einstellbare Zeitgebung zwischen 0^ und 15^ . Einstellung der Beleuchtung zwischen Abschaltung und maximaler Beleuchungsstärke.
Drehen Sie zur Einstellung der Zeit den Regler "TIMER" im Uhrzeigersinn, um die Dauer der Zeitgebung zu erhöhen (0' - 15').
Drehen Sie zur Einstellung der Beleuchungsstärke der LED den Regler "LIGHT" im Uhr-zeigersinn, um die Lichtintensität zu erhöhen (0 - MAX).
Der Abzug wird über den Schalter eingeschaltet und die LED schalten sich mit MAXIMALER Beleuchungsstärke ein. Nach Abschalten mit dem Schalter lauft der Abzug während der eingestallen Zeit weiter und die LED gehen in die gewährte Beleuchungsstärke über. Zuletzt schaltet sich der Abzug ab und die Beleuchungsstarke verbleibt auf dem eingestallen Niveau.
Zum Abschluss der Einbauarbeitenitte siderstellen, dass alle Anschluss gemeausgefhrt wurden und alle Kabel richtig verlegt sind.
Die Frontabdeckung wieder in die darauf vorgesehene Position bringen und sicherstellen, dass sie nicht ohne den Gebrauch von Werkzeug abgenommen werden kann (siehe Abbildung 7). Sicherstellen, dass die Lüfterblätter sich frei drehen können.
Reinigung und Wartung:
- Vor der Reinigung sicherstellen, dass die Stromversorgung des Geräts ausgeschelt wurde und es zu keiner unvorhergesehenen Einschaltung kommt kann.
Regelmäßig mit einem feuchten Tuch reinigen. - Das Gerät erfordert keine weitere Wartung.
Bestellen Sie für Reparaturen stets Originalteile. -
Der Motor, die Luftschraube und alle Bauteile sind regelmäßig auf Schmutz und Schäden zu überprüfen. Die Inspektionsfrequenz ist von den Betriebsbedingungen des Geräts abhängig.
-
Auf der Luftschraube und an Innenteilen des Gehäuses vorhandenen Schmutz entfern, um Unausgewogenheit während des Betriebs, Verringerung der aerodynamischen Leistung und Schaden am Motor zu vermeiden.
Dieses Gerät ist kein Präzionsthermometer / Hygrometer.
Die angezeigten Werte von T und HR dienen nur als Referenz
Der HERSTELLER besteht sich das Recht vor, ohne vorherige Ankündigung technische Verbesserungen oder Änderungen vorzunehmen.
CATA ELECTRODOMESTICOS S.L. garantiert, dass diese Produkte zwei (2)
Jahre lang für den Gebrauch geeignet ist, für den es bestimmt ist. Diese Garantie schließt auch Material und Arbeitskraft ein, falls das Produkt aufgrund seiner gerin- gen Groß- und Beweglichkeit vom Benutzer zum nachstgelegen den Kundendienst von CATA transportiert wird. Zur Reparatur des Produktes muss der Benutzer immer den offiziellen Kundendienst der Marke auf- suchen, und wenn das Produkt ausgetaucht werden soll, der Verkauf rückgangig oder gegebenen- falls eine Preisminderung beantragt werden soll, die Verkaufsstelle, bei der stets die Rechnung, die Verkaufsquittung oder der entsprechende Lieferschein vorgelegt werden muss, falls der Lieferschein später ausgestellt wurde. Falls ein Mangel festgestellt wird, kann die Reparatur oder der Austausch des Produkte beantragt werden, es sei dann, die Reparatur oder der Austausch sind unwilling oder unverhältnismäßig. Die Reparatur oder der Austausch muss innerhalb eines angemessen den Zeitaums durchgeführt werden- den. Falls die Reparatur oder der Austausch unmöglich oder unverhältnismäßig sind, kann eine Preisminderung beantragt oder der Kauf ruckgangig gemacht werden, wobei der Kaufpreis zurüc- kerstattet wird. Die vorliegende Garantie gilt nicht, falls ein falscher oder unangemessener Gebrauch des Produkte vorliegt, Eingriffe von dazu nicht autorisierten Personen vorgenommen wurden oder die Reinigung oder periodische Instandhaltung des Produkte (Reinigung der Filter, Austausch der Gluhbirnen) nicht durchgeführt wurde.itte beachten Sie, dass das Glas bei unsachgemäter Behandlung nicht in der Garantie eingeschlossen ist. Dieses Produkt ist ausschließlich fur den privaten Gebrauch bestimmt, deshalbdeckt diese Garantie den professionellen Gebrauch oder den Gebrauch fur Funktionen, fur die ceses Produkt nicht vorgesehen ist, nicht.
Der Akt zur Beantragung der Erfüllung der in dieser Garantie enthaltenen Bestimmungen verjährt drei Jahre nach der Übergabe des Produktes, wobei der Verbraucher innerhalb von zwei Monaten nach Feststellung des Mangels eine entsprechende Mitteilung machen muss.
Die vorliegende Garantie beeinträchtigt die Verbraucherechte, die im Gesetz 23/2003 vom 10. Juli, Garantien fur Verbrauchsguter, enthalten ist, nicht.
Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass die gesamt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Produkte erhalten sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem sie das Produkt gekauft haben.
