Tipo de produto	Caldeira-lareira a pellets
Marca	Edilkamin
Modelo	IDROPELLBOX
Potência nominal	15.7 kW
Potência de aquecimento de água	12.6 kW
Eficiência geral	92.2%
Eficiência da água	81%
Emissão de CO (13% O2)	0.014%
Pressão máxima	2 bar
Pressão de funcionamento	1.5 bar
Temperatura de saída dos fumos (EN14785)	130 °C
Tiragem mínima	12 / 5 Pa
Consumo de combustível (mín./máx.)	1 / 3.5 kg/h
Capacidade do depósito	30 kg
Autonomia (mín./máx.)	8 / 27 horas
Capacidade de aquecimento	410 m³
Peso (incluindo embalagem)	201 kg
Diâmetro de saída dos fumos	80 mm (rosca macho)
Diâmetro de entrada de ar	40 mm (macho)
Alimentação elétrica	230 Vac ±10%, 50 Hz
Consumo médio de energia	150 W
Consumo de energia de ignição	400 W

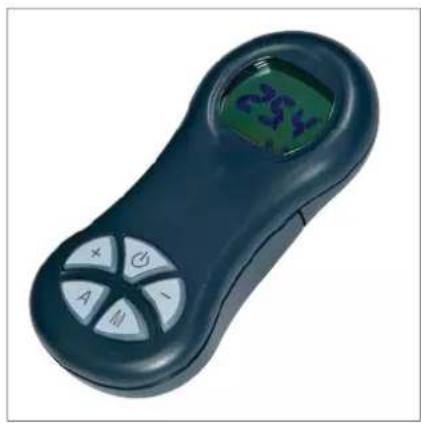

Frequência do controlo remoto	Infravermelho
Dispositivos de segurança	Termopar, vacuómetro, termóstato de segurança da água, termóstato de segurança do depósito, sensor de fluxo, válvula de sobrepressão
Sistema de controlo	Placa eletrónica Leonardo® com painel sinóptico e controlo remoto
Tipo de combustível	Pellets de madeira, diâmetro de 6 mm

Perguntas frequentes - IDROPELLBOX EDILKAMIN

Que tipo de combustível utiliza o IDROPELLBOX?

Utiliza pellets de madeira com um diâmetro de 6 mm. Não utilize qualquer outro combustível.

A lareira pode funcionar sem água?

Não, o sistema deve ser cheio de água a uma pressão de cerca de 1,5 bar. Operar sem água pode causar danos.

Qual é o requisito mínimo de entrada de ar?

A sala de instalação deve ter uma entrada de ar exterior com um diâmetro de 40 mm diretamente ligada à unidade.

Como limpo a câmara de combustão?

Limpe diariamente quando o aparelho estiver desligado e frio. Remova a câmara de combustão e esvazie as cinzas num recipiente à prova de fogo. Aspire o suporte da câmara e limpe o vidro. Nunca aspire cinzas quentes.

O que devo fazer se a ignição falhar?

Esvazie a câmara de combustão de pellets antes de tentar reacender. Não coloque os pellets vazados de volta no depósito.

Com que frequência é necessária a manutenção sazonal?

Recomenda-se a manutenção sazonal por um revendedor qualificado pelo menos uma vez por ano. Inclui limpeza dos tubos de troca de calor, verificação dos motores, sensores, vaso de expansão e vedação das portas.

O que significa o alarme 'Stop/Flame'?

Indica uma queda na temperatura dos fumos devido à falta de pellets, má qualidade dos pellets ou outros problemas. Verifique os pellets e limpe a câmara de combustão.

Posso usar a função Easy Timer?

Sim, o controlo remoto permite definir uma ignição ou desligamento atrasado de 1 a 12 horas. Prima o botão 'A' no comando para ativar.

Qual é a temperatura máxima da água?

O termóstato de segurança dispara quando a temperatura da água excede 90 °C. Se isso acontecer, verifique se há bloqueios no sistema ou ative a função ECO.

Como substituo as pilhas do controlo remoto?

Quando o ícone da bateria aparecer, substitua por três pilhas AAA 1,5V. Não misture pilhas novas com usadas ou de tipos diferentes.

MANUAL DE UTILIZADOR IDROPELLBOX EDILKAMIN

P Instalação, uso e manutenção

pág. 149

CARICAMENTO DEL PELLET

CARGAMENTO DEL PELLET

MANTENIMIENTO DIARIA

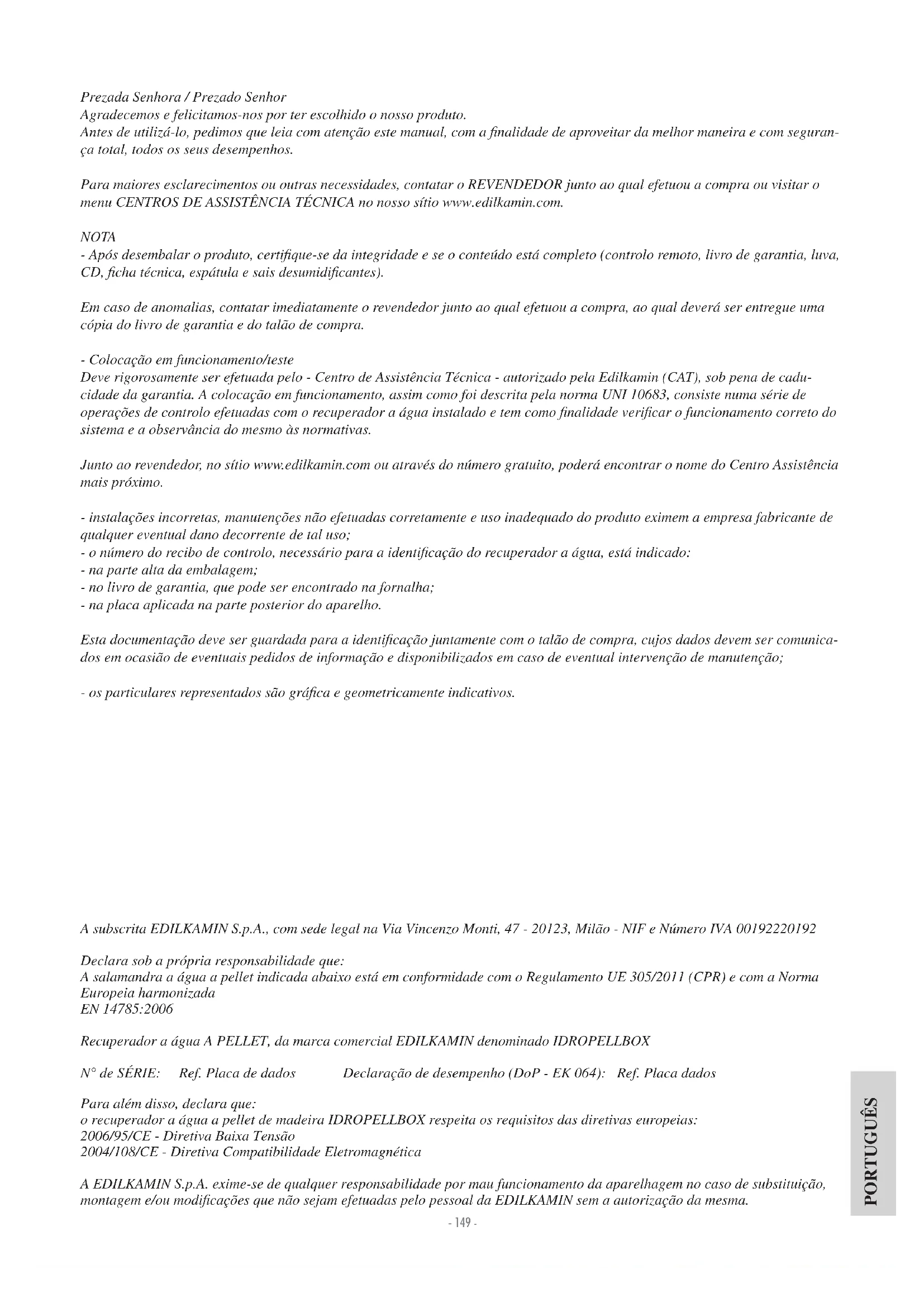

Prezada Senhora / Prezado Senhor

Agradecemos e felicitamos-nos por ter escolhido o nosso produto.

Antes de utilizá-lo, pedimos que leia com atenção este manual, com a finalidade de aproveitar da melhor maneira e com segurança total, todos os seus desempenhos.

Para maiores esclarecimentos ou outras necessidades, contatar o REVENDEDOR junto ao qual efetuou a compra ou visitar o menu CENTROS DE ASSISTÊNCIA TÉCNICA no nosso sítio www.edilkamin.com.

NOTA

- Após desembalar o produto, certifique-se da integridade e se o conteúdo está completo (controlo remoto, livro de garantia, luva, CD, ficha técnica, espátula e sais desumidificantes).

Em caso de anomalias, contatar imediatamente o revendedor junto ao qual efetuou a compra, ao qual deverá ser entregue uma cópia do livro de garantia e do talão de compra.

- Colocação em funcionamento/teste

Deve rigorosamente ser efetuada pelo - Centro de Assistência Técnica - autorizado pela Edilkamin (CAT), sob pena de caducidade da garantia. A colocação em funcionamento, assim como foi descrita pela norma UNI 10683, consiste numa série de operações de controlo efetuadas com o recuperador a água instalado e tem como finalidade verificar o funcionamento correto do sistema e a observância do mesmo às normativas.

Junto ao revendedor, no sítio www.edilkamin.com ou através do número gratuito, poderá encontrar o nome do Centro Assistência mais próximo.

- instalações incorretas, manutenções não efetuadas corretamente e uso inadequado do produto eximem a empresa fabricante de qualquer eventual dano decorrente de tal uso;

- o número do recibo de controlo, necessário para a identificação do recuperador a água, está indicado:

- na parte alta da embalagem;

- no livro de garantia, que pode ser encontrado na fornalha;

- na placa aplicada na parte posterior do aparelho.

Esta documentação deve ser guardada para a identificação juntamente com o talão de compra, cujos dados devem ser comunicados em ocasião de eventuais pedidos de informação e disponibilizados em caso de eventual intervenção de manutenção;

- os particulares representados são gráfica e geometricamente indicativos.

A subscrita EDILKAMIN S.p.A., com sede legal na Via Vincenzo Monti, 47 - 20123, Milão - NIF e Número IVA 00192220192

Declara sob a própria responsabilidade que:

A salamandra a água a pellei indicada abaixo está em conformidade com o Regulamento UE 305/2011 (CPR) e com a Norma Europeia harmonizada

EN 14785:2006

Recuperador a água A PELLET, da marca comercial EDILKAMIN denominado IDROPELLBOX

N° de SÉRIE: Ref. Placa de dados Declaração de desempenho (DoP - EK 064): Ref. Placa dados

Para além disso, declara que:

o recuperador a água a pellet de madeira IDROPELLBOX respeita os requisitos das diretivas europeias:

2006/95/CE - Diretiva Baixa Tensão

2004/108/CE - Diretiva Compatibilidade Eletromagnética

A EDILKAMIN S.p.A. exime-se de qualquer responsabilidade por mau funcionamento da aparelhagem no caso de substituição, montagem e/ou modificações que não sejam efetuadas pelo pessoal da EDILKAMIN sem a autorização da mesma.

INFORMAÇÕES PARA A SEGURANÇA

O IDROPELLBOX NUNCA DEVE FUNCIONAR SEM ÁGUA NA INSTALAÇÃO.

DEVE FUNCIONAR COM PRESSÃO DE 1,5 BAR, APRO-XIMADAMENTE.

UM EVENTUAL ACENDIMENTO "A SECO" PODE DANIFICAR O RECUPERADOR A ÁGUA.

- O IDROPELLBOX foi projetado para aquecer água através de uma combustão automática de pellet (de madeira com diâmetro de 6 mm) na fornalha.

- Os únicos riscos decorrentes do uso do IDROPELLBOX estão relacionados à inobservância das normas de instalação, ao contato direto com partes elétricas sob tensão (internas), ao contato com fogo e partes quentes ou à introdução de substâncias estranhas.

- Em caso de não funcionamento de algum componente, o IDROPELLBOX possui dispositivos de segurança que garantem o seu desligamento, que deve ser efetuado sem intervenção por parte do utilizador.

- Para um funcionamento regular, o recuperador a água deve ser instalado de acordo com as indicações do presente manual. Durante o funcionamento, a porta não deve ser aberta: a combustão, de fato, é gerida automaticamente e não necessita de nenhuma intervenção.

- Em nenhum caso devem ser introduzidas na fornalha ou no reservatório substâncias estranhas.

- Para a limpeza do canal de fumos (trecho do tubo que liga a boca de saída de fumos do recuperador a água ao tubo de evacuação de fumos), não devem ser utilizados produtos inflamáveis.

- Não efetuar nenhum tipo de limpeza quando o aparelho estiver quente.

- As partes da fornalha e do reservatório somente devem ser aspiradas com um aspirador de pó quando o aparelho estiver FRIO.

- O vidro pode ser limpo quando estiver FRIO com um produto específico co (p. ex. GlassKamin Edilkamin) e um pano.

- Certifi car-se de que o recuperador a água seja instalado e ligado pelo CAT habilitado Edilkamin (centro de assistência técnica) de acordo com as indicações do presente manual e das normas em vigor.

- Durante o funcionamento do recuperador a água, os tubos de evacuação de fumos e a porta alcançam altas temperaturas (não tocar sem a luva específica ca).

- Não depositar objetos sensíveis ao calor nas proximidades do recuperador a água.

- NUNCA usar combustíveis líquidos para acender o recuperador a água.

- Não obstruir as aberturas de arejamento no local de instalação, nem as entradas de ar do recuperador a água.

- Não molhar o recuperador a água e não se aproximar das partes elétricas com as mãos molhadas.

- Não inserir reduções nos tubos de evacuação de fumos.

- O IDROPELLBOX deve ser instalado em locais adequados para a prevenção anti-incêndio e receber todos os serviços (alimentações e descargas) que o aparelho requer para um funcionamento correto e seguro.

- O IDROPELLBOX deve ser mantido num ambiente com temperatura superior a 0°C.

- Usar adequadamente eventuais aditivos antigelo para a água da instalação.

- ATENÇÃO: EM CASO DE FALHA DURANTE O ACENDIMENTO, NÃO REPETIR O ACENDIMENTO ANTES DE ESVAZI- AR O QUEIMADOR.

O PELLET RETIRADO DO QUEIMADOR NÃO DEVE SER DEPOSITADO NO RESERVATÓRIO.

INFORMAÇÕES AOS UTILIZADORES

Nos termos do art. 13 do decreto legislativo n. 151, de 25 de julho de 2005, "Aplicação das Diretivas 2002/95/CE, 2002/96/CE e 2003/108/CE, relativas à redução do uso de substâncias perigosas nos aparelhos elétricos e eletrónicos, além da eliminação dos lixos". O símbolo do lixo barrado inserido no aparelho ou na embalagem indica que o produto, no fim da sua vida útil, deve ser recolhido separadamente dos demais lixos. O utilizador, portanto, deverá entregar o aparelho no fim da sua vida útil aos centros adequados de coleta diferenciada dos lixos eletrónicos e eletrotécnicos, ou entregá-lo ao revendedor no momento da aquisição de um novo aparelho equivalente, na proporção um por um.

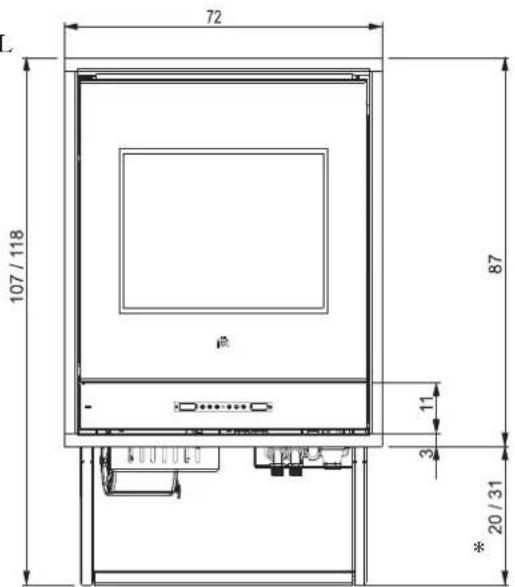

DIMENSÕES

PARTE FRONTAL

72 107/118 87 11 3 20/31 *

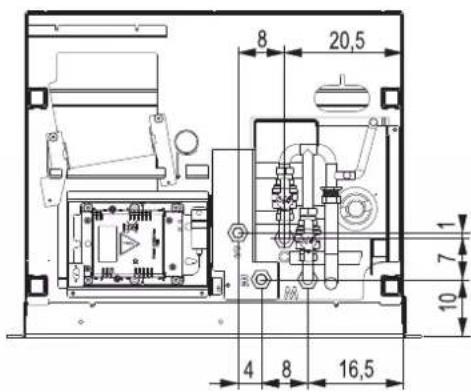

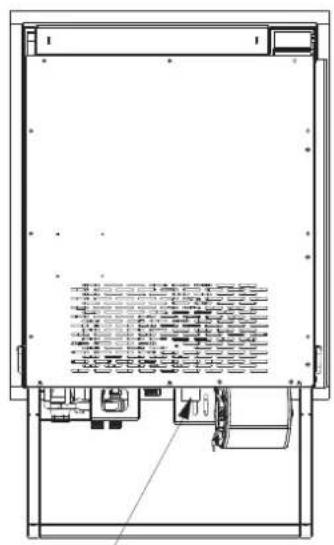

PARTE TRASEIRA
* altura mínima suporte

Ar combustão ∅ 40 mm

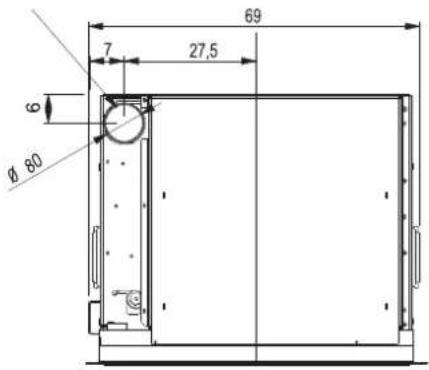

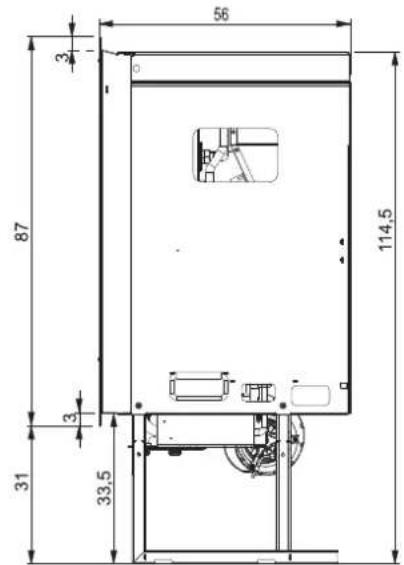

LATERAL PLANTA

56 3 87 3 31 33,5 114,5

Saída de fumos ∅ 80 mm

69 7 27,5 6 Ø 80

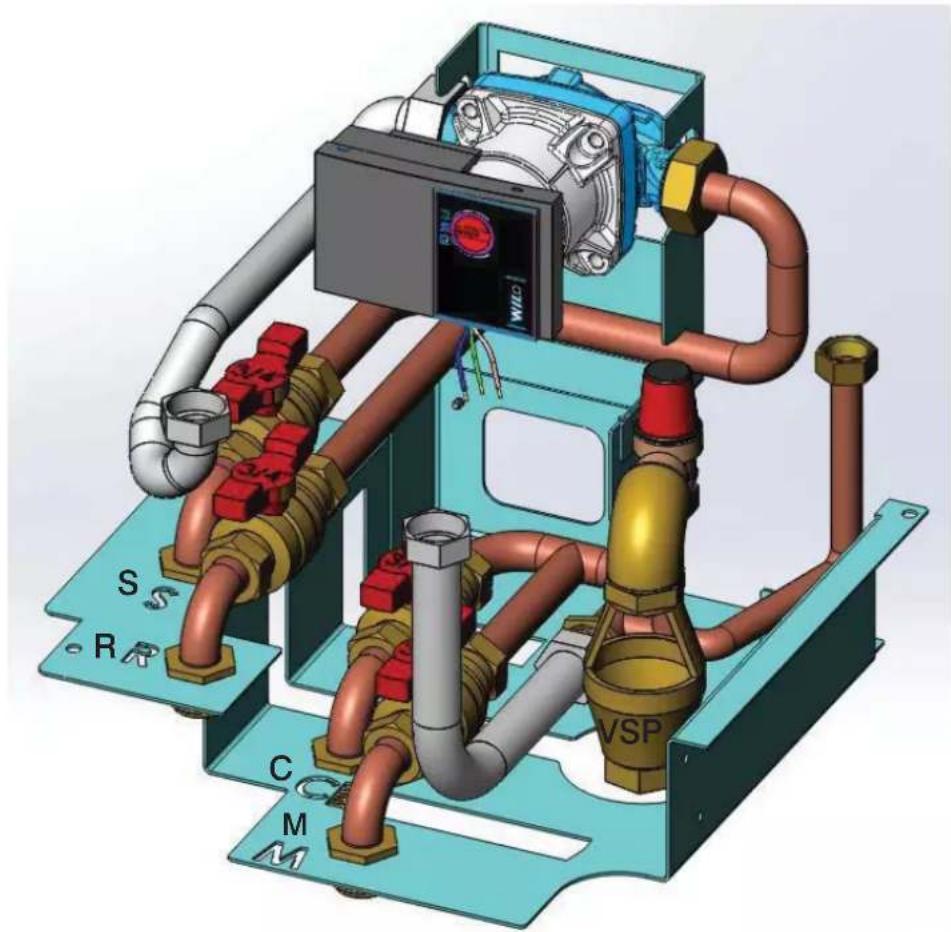

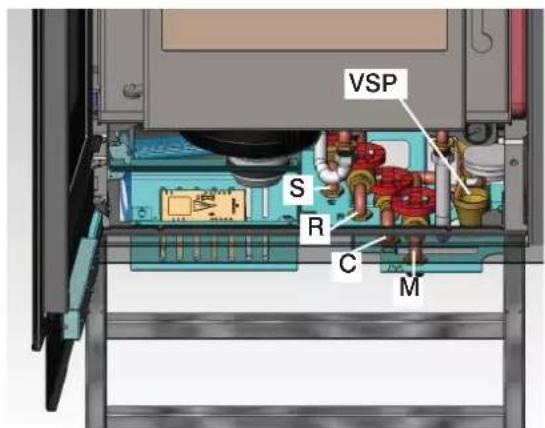

R: Retorno instalação 3/4" macho

C: Carga/Reintegração 3/4" macho

8 20,5 1 7 10 4 8 16,5

M: Envio instalação 3/4" macho

VSP: Descarga válvula de segurança 3/4" fmea

APARELHOS ELETRÓNICOS

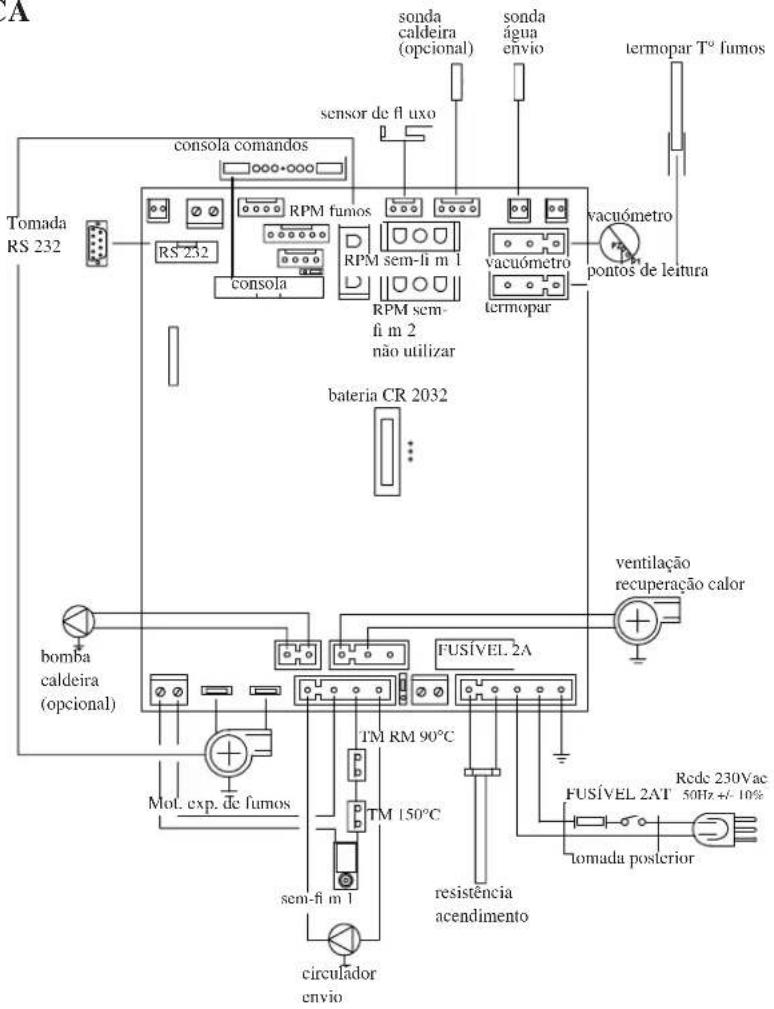

PLACA ELETRÓNICA

A sonda caldeira (opcional) sonda água envio sensor de fl uxo termopar T° fumos Toma RS 232 consola comandos RS-232 RPM fumos RPM sem-li m 1 rpm sem- fi m 2 não utilizar vacuómetro pontos de leitura bateria CR 2032 ventilação recuperação calor bomba caldeira (opcional) FUSÍVEL 2A TM RM 90°C TM 150°C resistência acendimento FUSÍVEL 2AT Rcdc 230Vac 50Hz +/- 10% tomada posterior mot. exp. de fumos sem-fi m 1 circulador envio

Situado na evacuação de fumos, detecta a temperatura da mesma.

Em função dos parâmetros confi gurados, controla as fases de acendimento, trabalho e desligamento.

VACUÓMETRO (sensor de pressão eletrónico):

Detecta o valor da depressão (com relação ao ambiente de instalação) na câmara de combustão.

TERMOSTATO DE SEGURANÇA DA ÁGUA:

Intervém quando a temperatura dentro do recuperador a água está muito alta.

Bloqueia o carregamento de pellet, provocando o desligamento do recuperador a água. Rearmar manualmente (ver a pág. 155).

TERMOSTATO DE SEGURANÇA DO RESERVATÓRIO:

Intervém quando a temperatura dentro do recuperador a água está muito alta.

Bloqueia o carregamento de pellet, provocando o desligamento do recuperador a água.

PORTA SERIAL

Na saída serial RS232 (inserida na placa eletrónica) com o cabo específico cód. 640560, é possível solicitar ao CAT (centro de assistência técnica habilitado) a instalação de um opcional para o controlo dos acendimentos e desligamentos, p. ex. combinador telefónico e termostato ambiente.

BATERIA DE RESERVA

Na placa eletrónica, encontra-se presente uma bateria de reserva (tipo CR 2032 da 3 Volt).

Lembrar-se de que a substituição (indicada no display com a escrita “Control. Bateria”) não é um defeito do produto, mas sim um desgaste normal.

Para maiores informações, contatar o CAT que efetuou o 1º acendimento.

CARACTERÍSTICAS

CARACTERÍSTICAS TERMOTÉCNICAS
Potência nominal 15,7 kW
Potência nominal à água 12,6 kW
Rendimento global (aproximado) 92,2 %
Rendimento à água (aproximado) 81 %
Emissão CO (13% O_2 )	0,014
Pressão máx 2bar
Pressão exercício	1,5 bar
Temperatura saída de fumos de acordo com prova EN 4785/303/5	130 °C
Tiragem mínima 12 / 5 Pa
Autonomia mín/máx 8 / 27 horas
Consumo combustível mín/máx 1 / 3,5 kg/h
Capacidade reservatório	30	kg
Volume aquecível *	410 m^3
Peso com embalagem 201 kg
Diâmetro conduta fumos (macho) 80 mm
Diâmetro conduta tomada de ar (macho)	40 mm

* O volume aquecível é calculado considerando o uso de pellet com p.c.i. de no mínimo 4300 Kcal/Kg e um isolamento da casa de acordo com a L 10/91 e sucessivas alterações e uma demanda de calor de 33 Kcal/m³ hora.
* É importante levar em consideração também a colocação do recuperador a água no ambiente a ser aquecido.

Nota:

1) levar em consideração que os aparelhos externos podem provocar interferências.
2) atenção: intervenções em componentes sob tensão, manutenções e/ou verificações devem ser efetuadas pelo pessoal qualificado.

(Antes de efetuar qualquer manutenção, desligar o aparelho da rede de alimentação elétrica).

CARACTERÍSTICAS ELÉTRICAS
Alimentação	230Vac +/- 10% 50 Hz
Potência absorvida média	150	W
Potência absorvida no acendimento 400		W
Frequência controlo remoto	infravermelhos
Proteção na alimentação geral	Fusível 2AT, 250 Vac 5x20
Proteção da placa eletrónica	Fusível 2AT, 250 Vac 5x20

Os dados indicados acima são indicativos.

A EDILKAMIN S.p.A. se reserva o direito de alterar sem prévio aviso os produtos para melhorar o seu desempenho.

CARACTERÍSTICAS

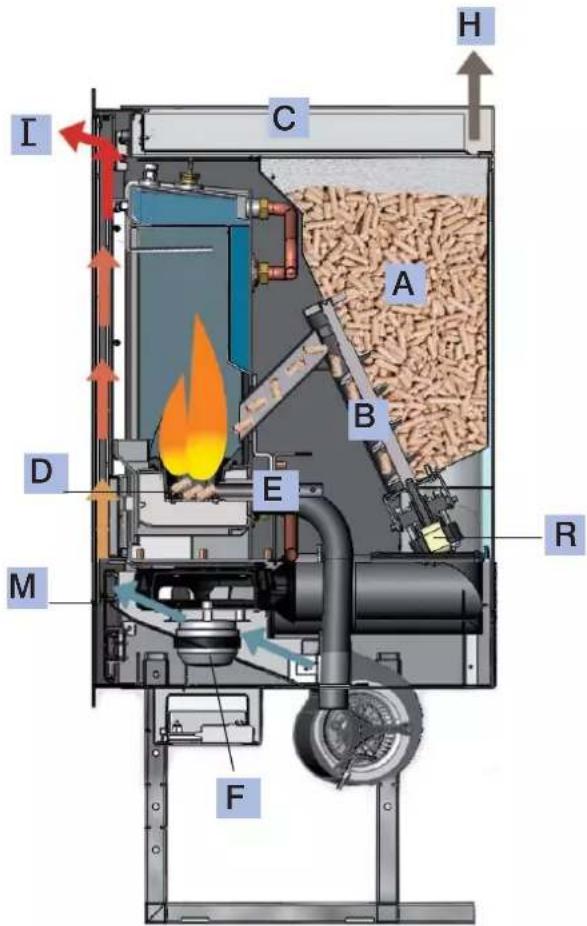

FUNCIONAMENTO

Recuperador a água a pellet de dimensões contidas, capaz de aquecer a água para alimentar a instalação de aquecimento (termossifões, aquecedor de panos e painéis radiantes no pavimento) e, para além disso, com recuperação de calor no local de instalação através do fornecimento de uma quantidade moderada de ar quente (I).

O combustível (pellet) é retirado do reservatório de armazenamento (A) e, através de um sem-fim (B) ativado pelo motorredutor (C), é enviado até o queimador de combustão do forno (D). O acendimento do pellet é efetuado através de ar aquecido produzido por uma resistência elétrica (E) e aspirado até o queimador através de um ventilador extrator de fumos (F). Os fumos produzidos pela combustão são extraídos da fornalha através do mesmo ventilador e expulsa pela boca (H) localizada na zona superior do recuperador a água.

As cinzas caem na gaveta específica, a qual deve ser esvaziada periodicamente. A fornalha foi fabricada com uma estrutura interna em aço e é fechada frontalmente por duas portas sobrepostas.

- uma porta externa em vitrocerâmica

- um aporta interna em vitrocerâmica em contato com o fogo.

O reservatório do combustível fica localizado na parte posterior do recuperador a água. O abastecimento do reservatório é efetuado por meio de uma gaveta específica (C), que pode ser aberta através da parte frontal do recuperador a água.

A água contida no recuperador a água é aquecida e é enviada pela bomba incorporada na instalação de aquecimento.

O recuperador a água possui um vaso de expansão fechado e válvula de segurança de sobrepressão incorporados.

A alimentação do combustível, a extração de fumos/alimentação de ar comburente e a ativação da bomba são reguladas através da placa eletrónica (dotada de software com sistema LEONARDO®), para obter uma combustão de elevado rendimento e baixas emissões.

Um ventilador recupera uma quantidade moderada de calor suficiente para evitar que os fumos muito quentes saiam pelo tubo de evacuação de fumos determinando um desperdício de energia.

A velocidade do ar é modulada eletronicamente com base na necessidade real de recuperar calor. Por isso, em velocidades baixas o ventilador pode desligar ou funcionar lentamente. O sistema obviamente dá preferência à troca com a água.

Justamente por isso, durante os primeiros dias de funcionamento com a caldeira ainda limpa e sem fuligem e condensação, o ventilador pode não ativar ou girar muito lentamente até mesmo em potência alta.

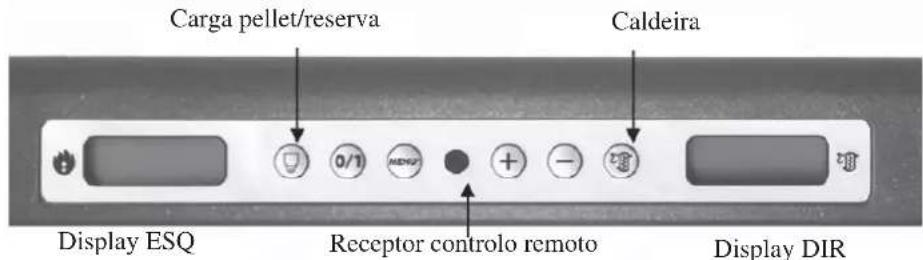

Debaixo da porta de vidro, foi instalado o painel sinóptico (M), que permite a gestão e a visualização de todas as fases de funcionamento. As principais fases podem ser gerenciadas até mesmo através do controlo remoto.

O LEONARDO® é um sistema de segurança e regulação da combustão que permite um ótimo funcionamento em qualquer condição. O LEONARDO® garante o ótimo funcionamento graças a dois sensores que detectam o nível de pressão na câmara de combustão e a temperatura dos fumos. A relevância e a consequente melhoria dos dois parâmetros é efetuada de maneira contínua para corrigir em tempo real eventuais anomalias de funcionamento. O sistema obtém uma combustão constante regulando automaticamente a tiragem, com base nas características da chaminé (curvas, comprimento, forma, diâmetro, etc.) e nas condições

ambientais (vento, humidade, pressão atmosférica, instalações muito altas, etc.). Para um funcionamento correto, é necessário que sejam respeitadas as normas de instalação. Para além disso, o LEONARDO® é capaz de reconhecer o tipo de pellet e regular automaticamente o afluxo, para garantir, momento a momento, o nível de combustão desejado.

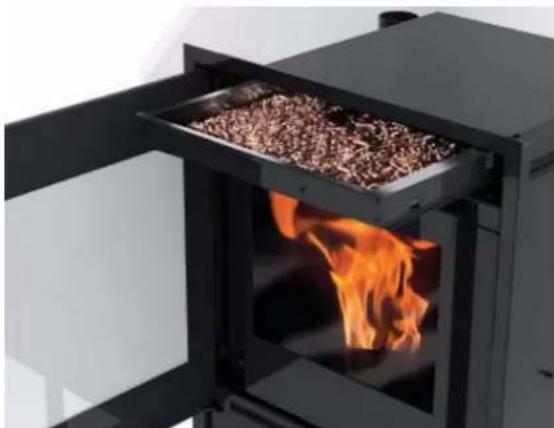

CARREGAMENTO DE PELLET

Uma gaveta frontal prática permite o carregamento do pellet de maneira fácil, a uma altura ergonómica, sem que seja necessário retirar a fornalha do seu alojamento e, então, com absoluta segurança, de acordo com as normas EN 14785.

Situado na evacuação de fumos, detecta a temperatura da mesma.

Regula a fase de acendimento e, em caso de temperatura muito baixa, ativa uma fase de bloqueio.

Sensor fl uxo de ar

Inserido no canal de aspiração, intervém bloqueando o recuperador a água quando o fluxo de ar comburente não é correto, então com conseguinte risco de problemas de depressão no circuito de fumos.

Termostato de segurança sem-fi m

Colocado perto do reservatório do pellet, interrompe a alimentação elétrica do motorredutor caso a temperatura detectada seja muito elevada.

Sonda de leitura temperatura água

Lê a temperatura da água, enviando à placa a informação para gerenciar a modulação de potência do recuperador a água. Em caso de temperatura muito elevada, é ativada uma fase de bloqueio.

Termostato de segurança da água, com restabelecimento manual.

Lê a temperatura da água no recuperador a água. Em caso de temperatura muito alta, interrompe a alimentação elétrica ao motorredutor. Em caso de intervenção do termostato, o mesmo deve ser restabelecido agindo no botão localizado dentro da porta externa, no lado superior à esquerda (fi g. B).*

Resistência

Provoca a ignição da combustão do pellet. Permanece acesa até quando a chama não for acesa.

Extrator de fumos

"Empurra" os fumos no tubo de evacuação de fumos e aspira por depressão o ar de combustão.

Motorreductor

Ativa o sem-fim, permitindo o transporte do pellet do reservatório ao queimador.

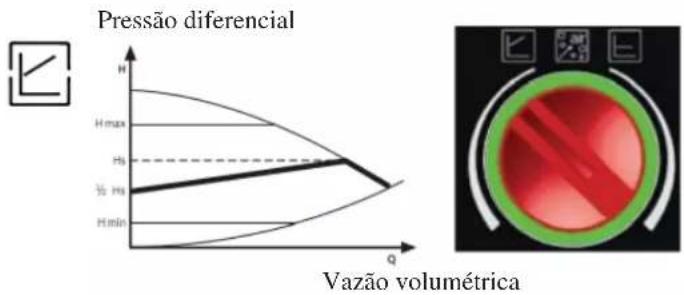

Bomba (circulador)

"Empurra" a água para a instalação de aquecimento.

Vaso de expansão fechado

"Absorve" as variações de volume da água contida no recuperador a água, em razão do aquecimento.

É necessário que um técnico avalie a necessidade de integrar o vaso existente com um outro de acordo com o conteúdo total da água da instalação!

N.B:

EM CASO DE BLOQUEIO, O RECUPERADOR A ÁGUA SINALIZA O MOTIVO NO DISPLAY E MEMORIZA O BLOQUEIO.

Válvula de sobrepressão

Ao alcançar a pressão descrita na placa, faz descarregar a água contida na instalação com a conseguinte necessidade de reabastecimento.

ATENÇÃO! Lembrar-se de efetuar a conexão à rede de esgoto.

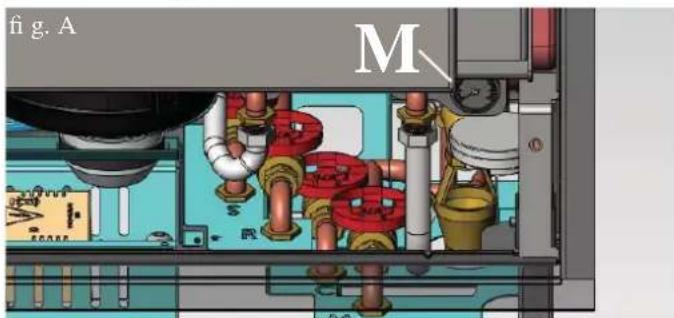

Manómetro (M)

Posicionado dentro do painel frontal inferior (fig. A). Permite a leitura da pressão da água no recuperador a água.

Com o recuperador a água funcionando, a pressão máxima permitida é de 1,5 bar.

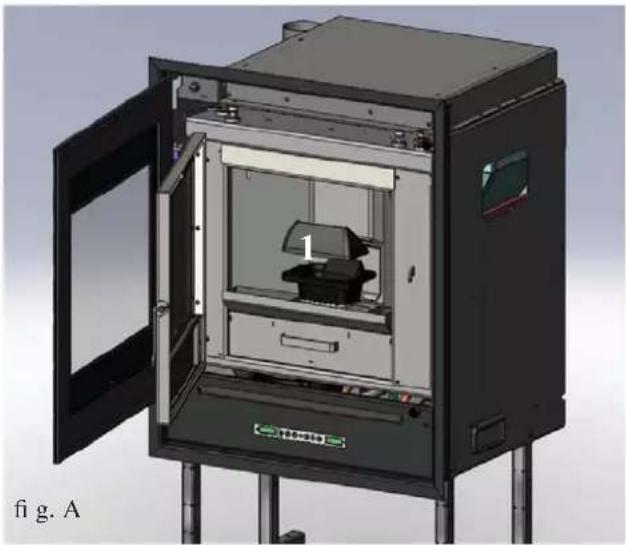

fig. A M

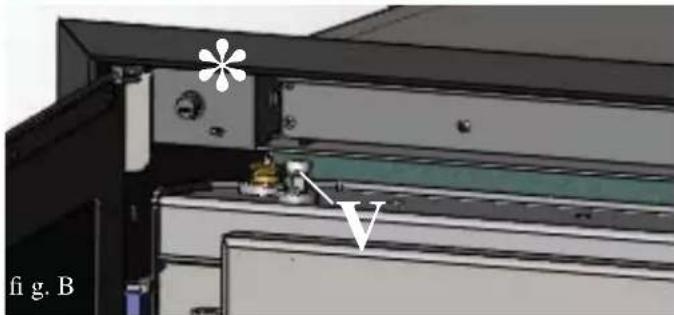

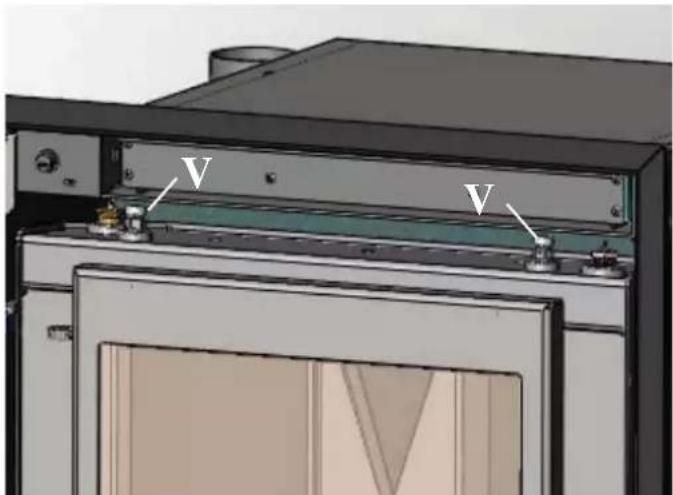

N° 2 válvulas de ventilação:

Inseridas na parte superior, permitem "soltar" o ar eventualmente presente após o carregamento de água dentro do recuperador a água.

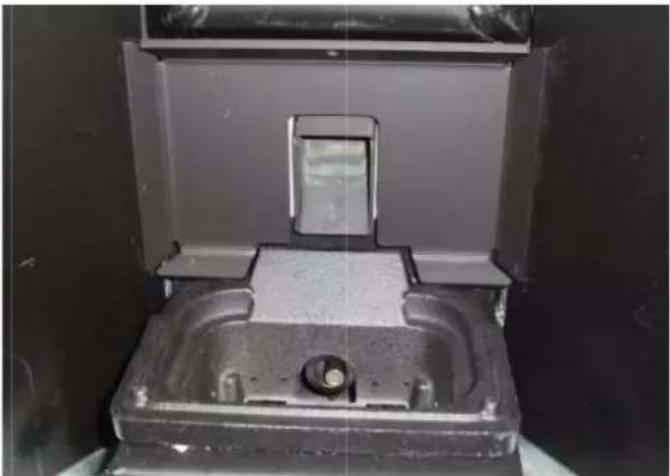

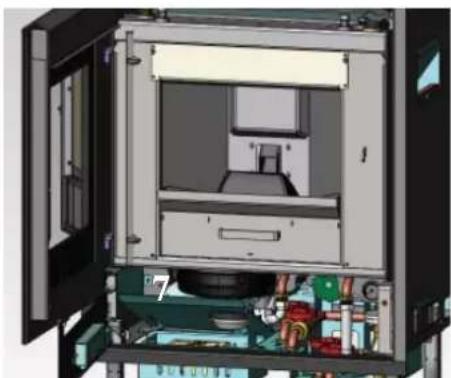

ATENÇÃO

ventilando a caldeira através das válvulas específicas (Ver foto acima), a água que sai pode cair na placa eletrónica ou em outros componentes elétricos, provocando um perigo para a pessoa e uma avaria ao produto. Dirigir sempre a descarga "orientável" das válvulas para frente e certificar-se de que a água não atinja partes elétricas.

Torneira de descarga

Posicionada dentro do painel frontal inferior. Deve ser aberta caso seja necessário esvaziar a água contida no recuperador a água.

INSTALAÇÃO

MONTAGEM E INSTALAÇÃO (devem ser efetuados pelo CAT - centro de assistência técnica autorizado)

Com relação àquilo que não foi expressamente indicado, consultar as normas locais de cada País. Em Itália, consultar a norma UNI 10683, além de eventuais indicações regionais ou das ASL locais. Em caso de instalação em condomínio ou casa de propriedade comum, pedir a autorização ao administrador.

VERIFICAÇÃO COMPATIBILIDADE COM OUTROS DISPOSITIVOS

O recuperador a água NÃO deve ser instalado no mesmo ambiente onde se encontram os extratores, os aparelhos de aquecimento tipo B e outros dispositivos que possam provocar a depressão do local (referência UNI 10683).

VERIFICAÇÃO LIGAÇÃO ELÉTRICA (posicionar a fi cha num ponto acessível)

O recuperador a água é fornecido com um cabo de alimentação elétrica, que deve ser ligado a uma tomada de 230V 50 Hz, de preferência com interruptor magnetotérmico. Variações de tensões superiores a 10% podem comprometer o recuperador a água (caso não possua, providenciar um interruptor diferencial adequado). A instalação elétrica deve estar de acordo com a norma. Verificar, em especial, o funcionamento eficiente do circuito de aterramento. A linha de alimentação deve possuir uma seção adequada à potência do aparelho. O não funcionamento eficiente do circuito de aterramento provoca o mau funcionamento que não deve ser imputado à Edilkamin.

DISTÂNCIAS DE SEGURANÇA PARA PREVENÇÃO DE INCÊNDIO E PÓSICIONAMENTO

Para o funcionamento correto, o recuperador a água deve ficar numa posição nivelada.

Verifi car a capacidade do pavimento.

O recuperador a água deve ser instalado no respeito das seguintes condições de segurança:

- distância mínima nas laterais e no lado posterior de 40 cm dos materiais mediamente infl amáveis;

- em frente ao recuperador a água, não podem ser colocados materiais facilmente infl amáveis a menos de 80 cm;

- caso o recuperador a água seja instalado sobre um pavimento inflamável, deve ser colocada uma placa de material isolante ao calor que fique pelo menos 20 cm para fora das laterais e 40 cm da frente.

Caso não seja possível providenciar as distâncias indicadas acima, é necessário adotar as medidas técnicas e de construção para evitar qualquer risco de incêndio. Em caso de contato em parede de madeira ou outro material inflamável, é necessário isolar o tubo de evacuação de fumos com fibra cerâmica ou outro material com características equivalentes.

TOMADA DE AR

É necessário que no local de instalação seja montada uma tomada de ar externa, conectada diretamente (através de conduta) com a boca específica prevista na parte traseira do recuperador a água. A tomada de ar e a conduta devem possuir uma seção de 40 mm de diâmetro, para garantir o fornecimento da quantidade de ar externa necessária para a combustão.

Caso não possa ser montado uma conduta para a conexão direta, pode ocorrer um bloqueio do sistema após a intervenção do sensor de fluxo, em razão da falta de ar de combustão. Isso ocorre porque o ventilador de aspiração do ar de aquecimento se encontra perto da boca de tomada de ar de combustão e, então, pode prevalecer ao regular o fl uxo da mesma.

Em tal caso, é preferível afastar o ponto de captação do ar de combustão inserindo um soquete de tubo na boca, evitando assim que a mesma possa ser aspirada pelo ventilador do ar de aquecimento.

O conduta de tomada de ar externo deve terminar com um trecho a 90° graus virado para baixo ou com uma proteção antivento.

Em todo caso, em todo o percurso a conduta de tomada de ar deve ser garantida uma seção livre de pelo menos 12 cm².

O terminal externo da conduta de tomada de ar deve ser protegido com uma rede anti-insetos que não reduza a seção passante útil de 12 cm².

EVACUAÇÃO DE FUMOS

O sistema de evacuação deve ser único para o recuperador a água (não são admitidas evacuações no tubo de evacuação de fumos comum a outros dispositivos).

A evacuação dos fumos é efetuada pelo tubo de 8 cm de diâmetro, inserido na tampa.

A evacuação dos fumos do recuperador a água deve ser conectada com o lado externo utilizando tubos em aço ou pretos que possuam a certifi cação EN 1856. O tubo de evacuação deve ser selado hermeticamente. Para a vedação dos tubos e o eventual isolamento dos mesmos, é necessário utilizar materiais resistentes às altas temperaturas (silicone ou betumes para altas temperaturas). O único trecho horizontal (canal de fumos) admitido pode possuir um comprimento de até 2 m. É possível até duas curvas a 90°. É necessário (caso o tubo de evacuação não seja inserido num tubo de evacuação de fumos) um trecho vertical e um terminal antivento (referência UNI 10683).

A conduta vertical pode ser inserida no lado interno ou externo. Caso o canal de fumos (trecho de tubo que vai do recuperador a água até o tubo de evacuação de fumos) seja inserido num tubo de evacuação de fumos, esse deve ser autorizado para combustíveis sólidos e, caso seja maior que 150 mm, é necessário modificá-lo inserindo tubos de seção e materiais adequados (ex. aço 80 mm). Caso o canal de fumos seja inserido na parte externa, o mesmo deverá ser isolado.

Todos os trechos da conduta de fumos devem prever a possibilidade de verificação dos mesmos; e caso não sejam desmontáveis, devem possuir aberturas para controlo e limpeza.

A: tubo de evacuação de fumos interno até o teto

B: tubo de evacuação de fumos em alvenaria externo

C: tubo de evacuação de fumos em alvenaria interno

D: tubo de evacuação de fumos em aço externo (para esta instalação, é necessário que o tubo de evacuação de fumos possua parede dupla e possua uma ótima isolação por todo o seu comprimento).

CHAMINÉ

As características fundamentais são:

• seção interna à base igual àquela do tubo de evacuação de fumos;
• seção de saída não inferior ao dobro daquela do tubo de evacuação de fumos;
• posição em pleno vento, acima da cumeeira e fora das zonas de refl uxo.

INSTALAÇÃO

N.B: PA É necess fície ma àquela d 30 cm en Tais gre então, é instalaçã * Grelha arejamento interno à coifa. 30 cm Saída ar quente tomada ar externa * Entrada ar de recirculação

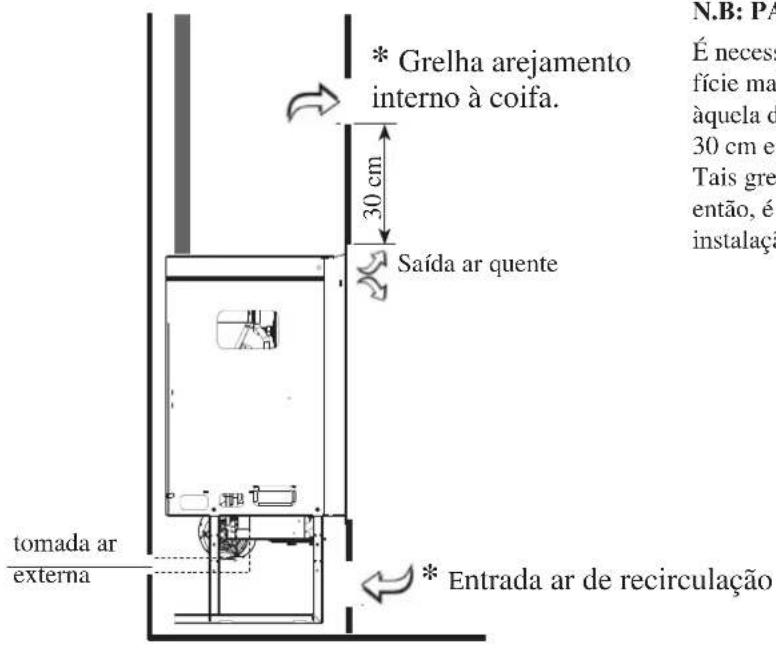

N.B: PARA UMA INSTALAÇÃO CORRETA

É necessário providenciar duas grelhas de arejamento (superfície maior de 300 cm²) uma primeira a uma quota inferior àquela da base de fogo e uma segunda a uma altura superior a 30 cm em relação ao perfi I superior da boca.

Tais grelhas evitam a acumulação de calor na parte interna que, então, é recuperado para contribuir ao aquecimento do local de instalação.

MONTAGEM DO REVESTIMENTO

• Caso seja utilizado um revestimento pré-fabricado Edilkamin, para defi nir o posicionamento exato do recuperador a água, é importante verificar com qual revestimento deverá ser completado. Com base no revestimento escolhido, a colocação do recuperador a água deve ser efetuada de maneira diferente (consultar as instruções de montagem contidas na embalagem de cada revestimento).
• Durante a instalação, verificar sempre o nivelamento.
• Antes de instalar o revestimento, verificar o funcionamento correto das conexões, dos comandos e de todas as partes em movimento do recuperador a água.

A verifi cação deve ser efetuada com oo recuperador a água acesa e funcionando normalmente por algumas horas, antes de instalar o revestimento, para que seja possível intervir, se necessário.

Consequentemente, as operações de acabamento (como, por exemplo, a construção da coifa, a montagem do revestimento, a realização das pilastras, pintura, etc.) devem ser efetuadas após o resultado positivo do teste efetuado.

- A Edilkamin não responde pelos encargos decorrentes de intervenções de demolição e de construção, até mesmo decorrentes de trabalhos de substituição de eventuais peças defeituosas do recuperador a água.

• As eventuais partes de madeira do revestimento devem ser protegidas por meio de painéis ignífugos e não devem entrar em contato com o recuperador a água, do qual devem ficar a uma distância mínima de 1 cm, para permitir um fl uxo de ar que impeça a acumulação de calor.
• Durante a realização do revestimento, é fundamental garantir o restabelecimento do ar de combustão, para evitar fenómenos de depressão no ambiente de instalação (ver o capítulo tomada de ar externa na pág. 149).
• Além do indicado acima, levar em consideração as disposições da norma UNI 10683/2005, especialmente os parágrafos 4.4 e 4.7 "isolamentos, acabamentos, revestimentos e recomendações de segurança".

CONSTRUÇÃO DA COIFA

• a coifa pode ser construída com painéis ignífugos em gesso acartonado ou placas de gesso;
• durante a realização, devem ser previstas as grelhas de arejamento para evitar eventuais excessos de temperatura dentro da mesma.

LIGAÇÕES HIDRÁULICAS

(reservado ao Centro de Assistência Técnica)

O IDROPELLBOX NUNCA DEVE FUNCIONAR SEM ÁGUA NA INSTALAÇÃO.

DEVE FUNCIONAR COM PRESSÃO DE 1,5 BAR, APROXIMADAMENTE.

UM EVENTUAL ACENDIMENTO "A SECO" PODE DANIFICAR O RECUPERADOR A ÁGUA.

A ligação elétrica deve ser efetuada por pessoal qualificado, que possa emitir declarações de conformidade, de acordo com o D.M. 37 ex L.46/90. É indispensável consultar as leis em vigor em cada país.

Tratamento da água

Providenciar a adição de substâncias antigelo, anti-incrustantes e anticorrosivas. Caso a água possua uma dureza superior a 35°F, utilizar um amaciante de água. Para maiores sugestões, consultar a norma UNI 8065-1989 (Tratamento da água nas instalações térmicas de uso residencial).

Observação sobre a temperatura da água de retorno.

Deve-se providenciar um sistema adequado para garantir que a temperatura da água de retorno não seja inferior a 45° - 50° C.

A seguir, será ilustrado o kit hidráulico incorporado no recuperador a água.

R: Retorno instalação 3/4" macho

C: Carga/Reintegração 3/4" macho

M: Envio instalação 3/4" macho

VSP: Descarga válvula de segurança 3/4" fêmea

LIGAÇÕES HIDRÁULICAS

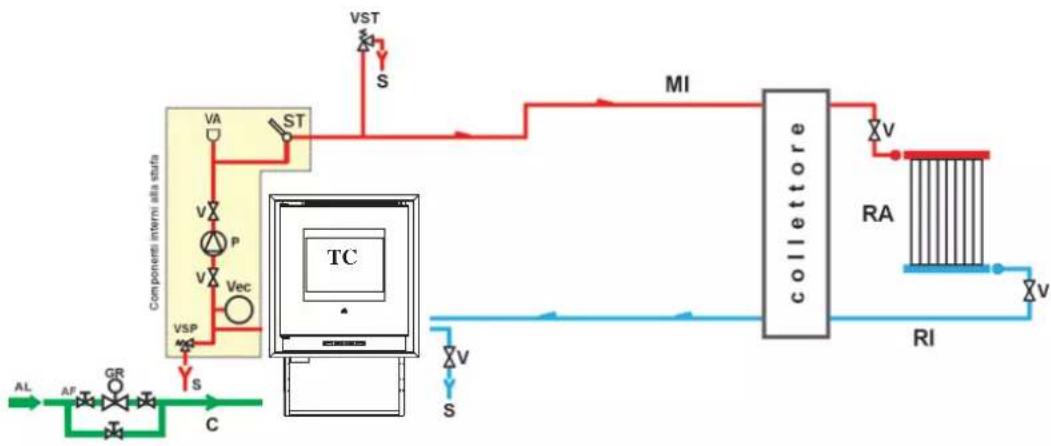

Instalação de aquecimento com Recuperador a água como única fonte de calor.

O presente esquema é indicativo, a montagem correta deve ser feita pelo canalizador.

Sistema de aquecimento com recuperador a água combinado com esquentador.

O presente esquema é indicativo, a montagem correta deve ser feita pelo canalizador.

LEGENDA

AF: Água Fria

AL: Alimentação rede hídrica

C: Carregamento/reabastecimento

GR: Redutor de pressão

MI: Envio Sistema

P: Bomba (circulador)

RA: Radiadores

RI: Retorno Sistema

S: Descarga

ST: Sonda Temperatura

TC: Recuperador a água

V: Válvula de esfera

Vec: Vaso expansão fechado

VSP: Válvula de segurança

Sistema de aquecimento com recuperador a água como única fonte de calor, com produção de água quente através de ebulidor

O presente esquema é indicativo, a montagem correta deve ser feita pelo canalizador.

LEGENDA

ACS: Água Quente Sanitária

AF: Água Fria

AL: Alimentação rede hídrica

C: Carregamento/reabastecimento

GR: Redutor de pressão

MI: Envio Sistema

P: Bomba (circulador)

RA: Radiadores

RI: Retorno Sistema

S: Descarga

SB: Esquentador

ST: Sonda Temperatura

TC: Recuperador a água

V: Válvula de esfera

Vec: Vaso expansão fechado

VSP: Válvula de segurança

ACS: Água Quente Sanitária

AL: Alimentação rede hídrica

B: Caldeira

C: Carregamento/reabastecimento

GR: Redutor de pressão

MI: Envio Sistema

P: Bomba (circulador)

RA: Radiadores

RI: Retorno Sistema

S: Descarga

TC: Recuperador a água

V: Válvula de esfera

Vec: Vaso expansão fechado

VSP: Válvula de segurança

ACESSÓRIOS:

Nos esquemas indicados nas páginas anteriores, foi previsto o uso de acessórios disponíveis na tabela de preços da EDILKAMIN

S.p.A.. Para além disso, estão disponíveis partes avulsas (permutador, válvulas, etc.). Contatar o revendedor de zona.

INSTRUÇÕES DE USO

Antes de acender

O 1º acendimento deve obrigatoriamente ser efetuado por um Centro de Assistência Técnica Autorizado Edilkamin (CAT). Portanto, deverá ser contatado o centro de assistência técnica da zona (CAT), (para informações, solicitar ao revendedor ou consultar o sítio www.edilkamin.com), o qual calibrará o recuperador a água com base no tipo de pellet e nas condições de instalação.

O CAT também deverá:

- Verificar se a instalação hidráulica foi efetuada corretamente e se possui vaso de expansão suficiente para garantir a segurança.

A presença do vaso incorporado no recuperador a água NÃO garante a proteção adequada das dilatações térmicas da água dentro do sistema.

Portanto, o responsável pela instalação deverá avaliar a eventual necessidade de um vaso de expansão adicional, em função do tipo de instalação à qual está conectado.

- Alimentar eletricamente o recuperador a água e efetuar o teste com o aparelho frio.

- Efetuar o abastecimento do sistema através da torneira de carregamento (recomenda-se não superar a pressão de 1,5 bar).

Durante a fase de carregamento, fazer "respirar" a bomba e a torneira de respiro.

Atenção:

Na fase de primeiro acendimento, efetuar a operação de eliminação de ar/água através das válvulas manuais (V) inseridas em cima da caldeira (ver a fi gura ao lado).

A operação deve ser efetuada durante os primeiros dias de uso e quando o sistema for recarregado, mesmo se parcialmente. A presença de ar nas condutas não permite o bom funcionamento.

Durante os primeiros acendimentos, poderão ser sentidos ligeiros cheiros de tinta, que desaparecerão em breve tempo.

Antes de acender, é necessário verifi car:

• A instalação correta.
• A alimentação elétrica.
• O fechamento da porta, que deve ser estanque.
• A limpeza do recipiente do forno.

- A presença no display da indicação stand-by (hora e temperatura confi gurada).

N.B: Na fase de produção de água quente, a potência dos termossifões diminui temporariamente.

V V

ATENÇÃO

ventilando a caldeira através das válvulas específicas (V), a água que sai pode cair na placa eletrónica ou em outros componentes elétricos, provocando um perigo para a pessoa e uma avaria ao produto. Dirigir sempre a descarga "orientável" das válvulas para frente e certificar-se de que a água não atinja partes elétricas.

PROTEÇÃO DESLIZAMENTO PELLET

A proteção metálica de deslizamento pellet, fornecida com a máquina, deve ser posicionada como indicado na foto.

NOTA sobre o combustível

O IDROPELLBOX foi projetado e programado para queimar pellet de madeira de cerca de 6 mm de diâmetro.

O pellet é um combustível que se apresenta sob a forma de pequenos cilindros, obtidos mediante a prensagem de serradura, de elevados valores, sem o uso de colas ou outros materiais estranhos.

É comercializado em sacos de 15 Kg.

Para NÃO comprometer o funcionamento da salamandra a água, é indispensável NÃO colocar outro material para queimar.

O uso de outros materiais (incluída a lenha), detectável mediante análise de laboratório, provoca a decadência da garantia.

A Edilkamin projetou, testou e programou os próprios produtos para garantir o melhor desempenho com pellet que deve possuir as seguintes características:

• diâmetro: 6 milímetros
• comprimento máximo: 40 mm
• humidade máxima: 8 %
• rendimento calórico: 4300 kcal/kg no mínimo
  O uso de pellet com características diversas implica na necessidade de uma calibragem específica da salamandra a água, análoga àquela que o CAT (centro de assistência técnica) efetua durante o 1º acendimento.

O uso de pellet não adequado pode provocar: diminuição do rendimento; problemas de funcionamento; bloqueios em razão de entupimento, sujidade no vidro, material não queimado, etc.

Uma simples análise do pellet pode ser efetuada visualmente: Bom: liso, comprimento regular, pouco poeirento.

Qualidade ruim: com rachaduras longitudinais e transversais, muito poecirento, comprimento muito variável e com presença de corpos estranhos.

INSTRUÇÕES DE USO

Painel sinótico

para acender e desligar (manter pressionado por 2") e para sair do menu durante as programações

para entrar no menu durante as programações

para aumentar as diversas regulações

para diminuir as diversas regulações

(tecla carregamento pellet/reserva)

ao premir uma vez "informa" à memória do recuperador a água que foi carregado um saco de 15 kg de pellet, isso permite manter a reserva sob controlo

(tecla regulação caldeira)

permite a gestão de um circuito secundário, como aquele de uma caldeira, por exemplo.

No lado direito do display, pode-se visualizar (caso se conecte a sonda caldeira) a temperatura de uma eventual caldeira/acumulação externa, premindo a tecla "caldeira", visualiza-se o set configurado. Caso a sonda caldeira não se conecte, são visualizados alguns traços em vez da temperatura (--- °C).

Carga pellet/reserva Caldeira Display ESQ Receptor controlo remoto Display DIR

Abastecimento sem-fi m.

Caso o reservatório de pellet se esvazie completamente, consequentemente o sem-fim será esvaziado. Antes de religar o aparelho, é necessário abastecê-lo como segue: premir simultaneamente as teclas +/- (do controlo remoto) por alguns segundos e, ao soltar as teclas, aparece no display a escrita "Abastecimento".

É normal que no reservatório fique uma quantidade residual de pellet que o sem-fi m não consegue pegar.

Uma vez por mês, aspirar completamente o reservatório para evitar a acumulação de resíduos de pó no fundo.

Acendimento automático

Com o recuperador a água em stand-by, premindo por 2" a tecla 0/1 (através do painel sinótico ou do controlo remoto), inicia-se o procedimento de acendimento e é visualizada a escrita Acendimento e uma contagem regressiva em segundos (1020).

A fase de acendimento não é por tempo predeterminado: a sua duração é automaticamente abreviada quando a placa detecta a aprovação em alguns testes.

Após cerca de 5 minutos, aparece a chama.

Acendimento manual (em caso de não acendimento)

Em caso de temperatura inferior a 3°C que não permita que a resistência elétrica se aqueça ou em caso de não funcionamento temporário da resistência, é possível acender o recuperador a

água usando, por exemplo, as acendalhas.

Introduzir no queimador um cubo de acendalha bem acesa, fechar a porta e premir 0/1 no painel sinótico ou no controlo remoto.

Modalidade de funcionamento

Funcionamento através do painel sinótico/controllo remoto.

Com o recuperador a água funcionando ou em stand-by através do painel sinótico.

Premindo a tecla +/-, é possível aumentar ou diminuir a temperatura desejada da água.

É possível visualizar (se conectado à sonda caldeira) a temperatura de uma eventual caldeira/acumulação externa, premindo a tecla "caldeira", visualiza-se o set configurado, premindo as teclas +/- durante a visualização do set caldeira, varia-se tal configuração. Caso a sonda caldeira não esteja conectada, visualizam-se alguns traços em vez da temperatura (--.-° C).

INSTRUÇÕES DE USO

Desligamento

Com o recuperador a água funcionando, premir por 2" a tecla 0/1. O desligamento inicia e é visualizado "OFF" (por 10 minutos). A fase de desligamento prevê:

- Interrupção da queda de pellet.

- Circulador de água ativo.

- Extrator de fumos ativo na velocidade máxima.

- Ventilação de ar.

Nunca tirar a fi cha da tomada durante o desligamento.

OBS: o circulador gira até quando a temperatura da água não fi car abaixo de 40°C.

Regulação relógio

Premindo a tecla MENU por 2" e seguindo com as teclas +/- as indicações do display, tem-se acesso ao MENU "Relógio". Permite configurar o relógio dentro da placa eletrónica.

Premindo sucessivamente a tecla MENU, aparecem na sequência e podem ser ajustados os seguintes dados:

Dia, Mês, Ano, Hora, Minutos e Dia da semana.

A escritaSalvar dados?? a ser confirmada com o MENU permite verificar a exatidão das operações efetuadas antes de confi rmá-las (então, é visualizado no display Salvo).

Programador de acendimentos e desligamentos dos horários durante a semana

Premindo por 2 segundos a tecla MENU através do painel sinótico ou através do controlo remoto, tem-se acesso ao relógio e premindo a tecla +, tem-se acesso à função de programação horária semana, identificada no display com a descrição “Program. ON/OFF”.

A programação permite configurar um número de acendimentos e desligamentos por dia (até um máximo de três) em cada um dos dias da semana.

Confirmando no display com a tecla “MENU” aparece uma das seguintes possibilidades:

- Sem Prog. (nenhum programa confi gurado)

- Program./diário (único programa para todos os dias)

- Program./semanal (confi guração para cada dia).

Passa-se de uma à outra com as teclas +/-

Confirmando com a tecla MENU as opções "Program./diário", tem-se acesso à escolha do número de programas (acendimentos/desligamentos) que podem ser efetuados num dia.

Utilizando "Program./diário", o(s) programa(s) configurado(s) será o mesmo para todos os dias da semana.

Premindo sucessivamente +, podem ser visualizados:

Sem Prog.

- Progr N° 1 (um acendimento e um desligamento por dia), Progr N° 2 (idem), Progr N° 3 (idem)

Usar a tecla para visualizar na ordem inversa.

Caso seja seleccionado o 1º programa, visualiza-se a hora do acendimento. No display aparece: 1 Aceso horas 10:30; com a tecla +/- é possível variar a hora e a confirmação é efetuada com a tecla MENU.

No display aparece: 1 Aceso minutos 10:30; com a tecla +/- é possível variar os minutos e a confirmação é efetuada com a tecla MENU.

É possível regular a hora dos desligamentos da mesma maneira. A confirmação do programa é efetuada com a pressão da tecla MENU quando se lê "Salvo" no display.

Confi rmando "Program./semanal", será necessário escolher o dia no qual efetuar a programação:

1 Seg; 2 Ter; 3 Qua; 4 Qui; 5 Sex; 6 Sáb; 7 Dom

Ao selecionar o dia, navegando com as teclas +/- e confi r-mando com a tecla MENU, será possível dar continuidade à programação com a mesma modalidade com a qual se efetua um "Program./diário", escolhendo para cada dia da semana se ativar uma programação estabelecendo o número de intervenções e em quais horários.

Em caso de erro em qualquer momento da programação, será possível sair do programa sem salvar premindo a tecla 0/1 e no display aparece Salvo. Caso o pellet acabe no reservatório, o recuperador a água entra em bloqueio com a escrita Stop/Chama.

Sinalização reserva pellet

O recuperador a água possui uma função eletrónica de detecção de quantidade de pellet no reservatório.

O sistema de detecção de pellet, integrado dentro da placa eletrónica, permite detectar em qualquer momento durante o funcionamento quantos kg faltam para acabar a carga de pellet. É importante para o funcionamento correto do sistema que no 1º acendimento (que deve ser efetuado pelo CAT) seja efetuado o seguinte procedimento.

Antes de iniciar a utilizar o sistema de detecção de pellet, é necessário carregar e consumir completamente o primeiro saco de pellet, para obter uma breve rodagem do sistema.

Carregar, então, 15 kg de pellet.

Sucessivamente, premir uma vez a tecla reserva. Será inserido na memória que foram carregados 15 kg.

A partir deste momento, no display é visualizada a quantidade de pellet remanescente, com a indicação decrescente em kg (15... 14... 13).

A cada abastecimento, é inserida na memória a quantidade de pellet carregado.

Para a introdução na memória se o abastecimento for de 15 kg, é suficiente premir a tecla "carregar pellet"; para quantidades diversas ou em caso de erros, é possível indicar a quantidade através do menu reserva pellet como segue:

Premindo por 2" a tecla MENU, é visualizado CONFIGURAÇÕES.

Premindo a tecla +/- consecutivamente, visualiza-se Reserva pellet.

Confirmando com a tecla MENU, aparece a quantidade de pellet presente + aquele que está sendo carregado (de base 15, que pode ser variado com as teclas +/-).

Caso o pellet acabe no reservatório, o recuperador a água entra em bloqueio com a escrita Stop/Chama.

Variação da alimentação de pellet (SOMENTE APÓS O CONSELHO DO CAT)

Premindo por dois segundos a tecla "M" do controlo remoto e navegando nas indicações do display com as teclas "+/-", encontra-se a descrição "ACR-PELLET". Confirmando esta função com a tecla menu, tem-se acesso a uma regulação da alimentação do pellet, diminuindo o valor configurado, diminui-se a alimentação do pellet, aumentando o valor configurado, aumenta-se a alimentação do pellet.

Essa função pode ser útil caso seja alterado o tipo de pellet para o qual o recuperador a água foi calibrado e, então, caso seja necessária uma correção do carregamento.

Caso tal correção não seja sufi ciente, contatar o CAT, centro de assistência técnica autorizado Edilkamin, para estabelecer o novo programa de funcionamento.

Nota sobre a variabilidade da chama: Eventuais variações do estado da chama dependem do tipo de pellet utilizado, para além de uma normal variação da chama de combustível sólido e das limpezas periódicas do queimador que o recuperador a água automaticamente efetua (OBS: que NÃO substituem a aspiração a frio necessária que deve ser efetuada pelo utilizador antes do acendimento).

O produto que você adquiriu possui um circulador com motor eletrónico.

Controlo eletrónico do desempenho:

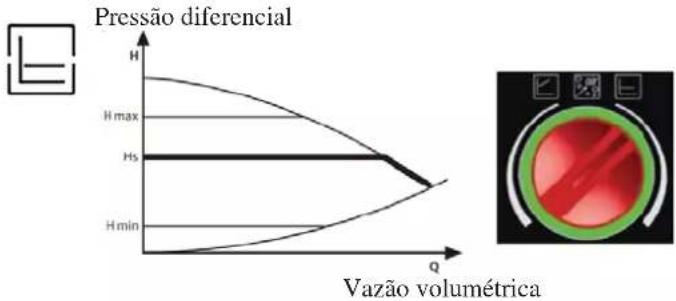

a) Modalidade de controlo p - c

Em tal modalidade, o controlador eletrónico mantém a pressão diferencial gerada pela bomba constante ao valor configurado Hs.

Tal procedimento permite eliminar o ar presente no circuito hidráulico. Após selecionar manualmente a modalidade “AIR”, automaticamente durante 10 minutos a bomba funcionará alternativamente na velocidade máxima e mínima. No término do procedimento, o circulador funcionará na velocidade pré-configurada. Então, é possível selecionar a modalidade de funcionamento desejada.

air %

Em tal modalidade, o controlador eletrónico faz a pressão diferencial variar entre o valor configurado Hs e 1/2 Hs. A pressão diferencial varia com a vazão volumétrica.

LED SIGNIFICADO		ESTADO DE FUNCIONAMENTO	CAUSA SOLUÇÃO
Illuminado com luz verde	Bomba funcionando A	bomba funciona de acordo com a própria confi guração	Funcionamento normal
Pisca rapidamente com luz verde		A bomba funciona por 10 min na função de ventilação. Sucessivamente, é necessário confi -gurar a potência desejada	Funcionamento normal
Pisca rapidamente com luz vermelha/verde	A bomba está pronta para funcionar, mas não gira	A bomba começará a girar autonomamente quando o erro não estiver mais presente	- Subtensão U < 160V ou Sobretensão U >253V- Sobretemperatura do módulo Temperatura do motor muito elevada	- Verifi car a tensão de alimentação 195V < U < 253V- Verifi car a temperatura do fl uído e do ambiente
Pisca com luz vermelha	Bomba avariada A bomba	á está parada (bloqueada)	A bomba não arranca autonoma-mente	Substituir a bomba
LED apagado Nenhuma tensão de alimentação		A eletrónica não possui tensão	- A bomba não está conectada à tensão de alimentação- O LED possui um defeito- A eletrónica possui um defeito	- Verifi car a conexão do cabo- Verifi car se a bomba funciona- Substituir a bomba

INSTRUÇÕES DE USO

CONTROLO REMOTO

Serve para gerir todas as funções para a utilização, é necessário direcioná-lo para o recuperador a água.

Para maiores esclarecimentos, contatar o Centro de Assistência Técnica.

UTILIZAÇÃO DO PROGRAMA "EASY TIMER"

O novo controlo remoto permite a gestão de uma nova programação horária muito intuitiva e rápida de ser utilizada:

- Caso o recuperador a água esteja aceso: é possível configurar através do controlo remoto um desligamento que pode ser prorrogado entre uma e doze horas. No display do painel sinótico será visualizado o tempo que falta para o desligamento programado.

- Caso o recuperador a água esteja desligado: é possível confi gurar através do controlo remoto um acendimento que pode ser prorrogado entre uma e doze horas. No display do painel sinótico será visualizado o tempo que falta para o acedimento programado.

- Configuração: para configurar o timer, agir como segue:

a) Premir a tecla “A”, acende-se no display o ícone 📄, confi r-mando o acesso à programação “Easy timer”.

b) Com as teclas +/-, confi gurar o número de horas desejado, por exemplo:

c) Direcionar o controlo remoto para o receptor do painel sinótico d) Confirmar a programação premindo a tecla "A" por cerca de dois segundos. O ícone □ apagará e será visualizada a indicação do tempo que falta para a intervenção da programação "Easy timer" no painel sinótico.

Legenda teclas e display:

: para ligar e desligar

+/- : para aumentar / diminuir as diversas regulações

A : tecla para passar à programação "EASY TIMER"

M : tecla para visualizar/configurar o set de temperatura (Set 70°C)

Indica uma transmissão de dados do controlo remoto à placa.

Tecla bloqueada (premir "A" e "M" simultaneamente por alguns segundos para bloquear ou desbloquear o teclado)

Bateria descarregada (n°3 pilhas alcalinas stilo AAA)

Indica que está sendo configurado um acendimento/desligamento com o programa "EASY TIMER"

Para ter acesso ao menu durante as programações. Indica a temperatura ambiente detectada pelo controlo remoto (durante a configuração técnica do controlo remoto indica os valores dos parâmetros confi gurados).

Ícone aceso: recuperador a água na fase de acendimento/trabalho

Indica que o recuperador a água funciona com a seleção automática

Indicador de configuração do controlo remoto para o recuperador a água a pellet/água

c) Para anular a programação, repetir os pontos a), b), c), d), confi gurando o número de horas a "00H".

BLOQUEIO TECLADO

É possível bloquear o teclado do controlo remoto para evitar ativações acidentais não controladas pelo utilizador.

Premindo simultaneamente as teclas A e M, acenderá o símbolo da chave que confi rma o bloqueio do teclado.

Para desbloquear o teclado, premir novamente as teclas A e M simultaneamente.

INDICAÇÃO BATERIAS DESCARREGADAS

O acendimento do ícone da bateria indica que as pilhas internas do controlo remoto quase terminaram. Providenciar a substituição das mesmas por três elementos do mesmo modelo (tamanho AAA 1,5V).

- Não misturar no controlo remoto baterias novas com baterias parcialmente usadas.

- Não misturar marcas e tipos diferentes, pois cada tipo e marca tem capacidades diferentes.

- Não misturar pilhas tradicionais e recarregáveis;

- Não procurar recarregar pilhas alcalinas e zinco-carvão, pois podem provocar rupturas ou vazamentos de líquido.

MANUTENÇÃO

Antes de efetuar qualquer manutenção, desligar o aparelho da rede de alimentação elétrica.

Lembrar-se de aspirar o queimador antes de cada acendimento.

Em caso de falha durante o acendimento, não repetir o acendimento antes de esvaziar o queimador.

Atenção: o pellet retirado do queimador não deve ser depositado no reservatório.

Uma manutenção regular é a base do bom funcionamento do recuperador a água.

O recuperador a água sinaliza no painel uma mensagem “°C fumo/alto” ou "Manutenção??" caso seja necessário limpar novamente. Essa é antecipada pela escrita "Limpar -perm.dor"

A FALTA DE MANUTENÇÃO NÃO permite que o recuperador a água funcione regularmente.

Eventuais problemas relacionados à falta de manutenção provocam a perda da garantia.

NOTA: Durante a entrada em funcionamento, o CAT configura um valor de Kg de pellet consumidos e aparecerá no display a escrita "SERVICE USU". O recuperador a água continua o seu funcionamento, mas o cliente final deve efetuar uma manutenção atenta, a qual será descrita abaixo e será explicada pelo CAT durante a entrada em funcionamento. Para eliminar a escrita no display, após efetuar a manutenção, premir a tecla caldeira por pelo menos 5 segundos.

MANUTENÇÃO DIÁRIA

Operações que devem ser efetuadas com o recuperador a água desligado, frio e desligado da rede elétrica.

- Abrir a porta, retirar o queimador (1 - fig. A) e jogar os resíduos na gaveta de cinzas.

- Limpar o queimador com a escova fornecida com o aparelho e liberar os orifícios, caso esteja obstruídos.

- EM NENHUM CASO JOGAR OS RESÍDUOS NÓ RESERVATÓRIO DO PELLET.

- Retirar e esvaziar a gaveta de cinzas (2 - fig. B) num recipiente não inflamável (as cinzas/brasas ainda podem estar quentes).

- Aspirar dentro da fornalha, a base de fogo e o compartimento em torno do queimador onde as cinzas caem.

- Aspirar o compartimento queimador, limpar as bordas de contato entre o mesmo e o seu alojamento.

- Se necessário, limpar o vidro (a frio).

NUNCA ASPIRAR AS CINZAS QUENTES, pois pode estragar o aspirador utilizado, além de provocar um possível incêndio.

MANUTENÇÃO SEMANAL (foto na página seguinte)

- Limpar a fornalha após retirar a gaveta de cinzas (2 - fig. C) e a placa de giro de fumos (3 - fig. C).

- Aspirar o compartimento do giro de fumos (4 - fi g. C)

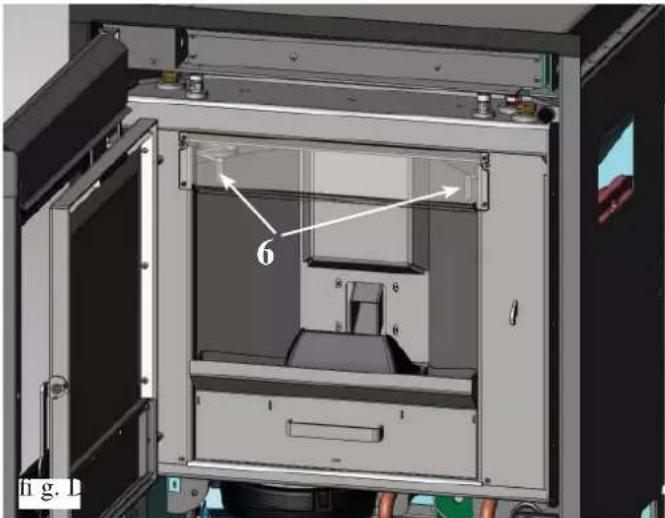

- Limpar a conduta de fumos agindo nas escovas, movimentando as respectivas alavancas metálicas (6 - fig. D) para cima/baixo.

- Limpar a câmara de combustão e, atentamente, o extrator de fumos (5 - fig. C).

- Limpar a conduta de fumos procedendo da seguinte maneira:

Abrir a porta externa e o painel frontal inferior, retirar os 3 parafusos para abrir a inspeção da conduta de fumos (7 - fig. E) e aspirar o resíduo. A quantidade de resíduo que se forma depende do tipo de combustível e do tipo de instalação.

N.B:

1) Após a operação, certifi car-se de ter fechado bem a inspeção.

2) A ausência de tal limpeza pode provocar o bloqueio do recuperador a água.

MANUTENÇÃO

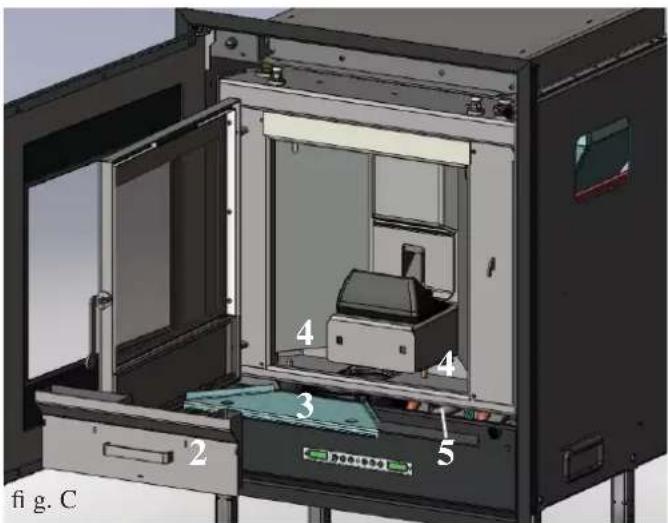

fig. C 2 3 4 4 5

MANUTENÇÃO SAZONAL (aos cuidados do CAT - centro de assistência técnica autorizado Edilkamin)

Antes de efetuar qualquer manutenção, desligar o aparelho da rede de alimentação elétrica.

• Limpeza geral interna e externa.
• Limpeza atenta dos tubos de permuta.
• Limpeza atenta e desincrustação do recipiente do forno e do respectivo compartimento.
• Limpeza dos motores, verificação mecânica das folgas e dos apertos.
• Limpeza do canal de fumos (substituição das vedações dos tubos) e do compartimento do ventilador de extração de fumos).
• Verifi cação do vaso de expansão.
• Verifi cação e limpeza do circulador.
• Controlo sondas.
• Verificação e eventual substituição da pilha do relógio na ficha eletrónica.
• Limpeza, controlo e desincrustação do compartimento da resistência de acendimento e substituição da mesma, caso seja necessário.
• Limpeza / controlo do Painel Sinóptico.
• Inspeção visual dos cabos elétricos, das conexões e do cabo de alimentação.
• Limpeza do reservatório de pellet e verificação das folga do conjunto sem-fim-motorredutor.
• Verifi cação e eventual substituição da vedação da porta.
• Teste funcional: abastecimento do sem-fim, acendimento, funcionamento por 10 minutos e desligamento.

N.B:

1) A falta de manutenção implica na decadência da garantia.
2) Em caso de uso muito frequente do recuperador a água, recomenda-se a limpeza do canal de fumos a cada 3 meses.

ATENÇÃO!

Após a limpeza normal, o acoplamento INCORRETO do queimador superior (A) (fig. 1) com o queimador inferior (B) (fig. 1) pode comprometer o funcionamento do recuperador a água. Então, antes de ligar o recuperador a água, certificar-se de que os dois queimadores estejam acoplados corretamente, como indica a figura G.

Recordamos que usar a salamandra sem ter realizado a limpeza do crisol pode ocasionar que os gases internos da câmara de combustão se incendeciam, o que consequentemente causará a quebra do vidro da porta.

Em caso de problemas, o recuperador a água para automaticamente, efetuando a operação de desligamento, e no display visualiza-se a escrita relativa à motivação do desligamento (ver abaixo as várias sinalizações).

Nunca tirar a ficha da tomada durante a fase de desligamento em caso de bloqueio.

Em caso de bloqueio, para reacender o recuperador a água, é necessário deixar terminar o procedimento de desligamento (10 minutos, com sinalizador acústico) e, então, premir a tecla 0/1.

Não reacender o recuperador a água antes de verificar a causa do bloqueio e antes de ter LIMPO/ESVAZIADO o recipiente do forno.

SINALIZAÇÕES DE EVENTUAIS CAUSAS DE BLOQUEIO, INDICAÇÕES E SOLUÇÕES:

1) Sinalização: PTC H2O\_AVARIADA

Inconveniente: Desligamento em razão de sonda de leitura da temperatura da água avariada ou desconectada.

Ações: - Verificar a conexão da sonda à placa.

- Verifi car o funcionamento no teste com o aparelho frio.

2) Sinalização: Verificar/extrat. (intervém se o sensor de giros do extrator de fumos detecta uma anomalia)

Inconveniente: Desligamento em razão da detecção de anomalia de giros do extrator de fumos.

Ações: - Verificar o funcionamento do extrator de fumos (conexão do sensor de giros) (CAT).

• Verifi car a limpeza da conduta de fumos.
• Verifi car a instalação elétrica (aterramento).
• Verifi car a placa eletrónica (CAT).

3) Sinalização: Stop/Chama (intervém se o termopar detecta uma temperatura de fumos inferior a um valor configurado, interpretando-o como ausência de chama)

Inconveniente: Desligamento em razão da diminuição da temperatura dos fumos.

A chama pode ter faltado porque:

• Verificar a ausência de pellet no reservatório
• Verificar se a enorme quantidade de pellet apagou a chama, verificar a qualidade do pellet (CAT)
• Verificar se interveio o termostato de máxima (caso raro, porque corresponde a uma temperatura em

excesso dos fumos) (CAT)

4) Sinalização: BloqueioAF/Sem Acendimento (intervém se num tempo máximo de 15 minutos não aparece a chama ou se a temperatura de acendimento não foi alcançada).

Inconveniente: Desligamento em razão de temperatura dos fumos incorreta na fase de acendimento.

Distinguir os dois seguintes casos:

A chama NÃO apareceu.

Ações: Verifi car:

• Posicionamento e limpeza do recipiente do forno.
• Funcionamento da resistência de acendimento (CAT).
• Temperatura ambiente (se inferior a 3°C, é necessário usar as acendalhas) e humidade.

Tentar acender com a acendalha (ver a pág. 161).

Apareceu a chama, mas após a escrita Acendimento apareceu Bloqueio AF/Sem Acendimento.

Ações: Verifi car:

- Funcionamento do termopar (CAT).

- Temperatura de acendimento configurada nos parâmetros (CAT).

5) Sinalização: Ausência/Energia (não é um defeito do recuperador a água).

Inconveniente: Desligamento em razão de falta de energia.

Ações: Verificar a ligação elétrica e as quedas de tensão.

6) Sinalização: Avaria/TC (intervém se o termopar está avariado ou desconectado)

Inconveniente: Desligamento em razão de termopar avariado ou desconectado.

Ações: Verifi car:

• a conexão do termopar à placa
• o funcionamento no teste com a caldeira fria (CAT).

7) Sinalização: °C fumo/alto (desligamento em razão de temperatura excessiva dos fumos)

Inconveniente: Desligamento em razão da temperatura excessiva dos fumos

Verifi car:

- tipo de pellet (em caso de dúvidas, contatar o CAT)

• anomalia extração de fumos (CAT)
• canal de fumos obstruído, instalação incorreta (CAT)
• “deriva” do motorredutor (CAT)
• ausência de tomada de ar no local.

CONSELHOS PARA POSSÍVEIS INCONVENIENTES:

8) Sinalização: ALARME TEMP H20 (intervém se o termopar está avariado ou desconectado)

Inconveniente: desligamento em razão da temperatura da água superior a 90°C.

Uma temperatura excessiva pode depender de:

• Instalação muito pequena: requerer ao CAT a ativação da função ECO.
• entupimento: limpar os tubos de permuta, o queimador e a evacuação de fumos.

9) Sinalização: Verificação/flu.ar: (intervém se o sensor de fluxo detecta um fluxo de ar comburente insuficiente).

Inconveniente: Desligamento por falta de depressão.

O fluxo pode ser insuficiente nos seguintes casos:

- em caso de porta aberta ou vedação não perfeita da porta (ex. vedação)

• problema de aspiração do ar ou de expulsão dos fumos
• queimador entupido
• sensor de fl uxo sujo (limpar com ar seca)
• Verificar também o limite do sensor de fluxo (Solicitar a intervenção do CAT em relação aos parâmetros).
• O alarme depressão também pode ocorrer durante a fase de acendimento.

10) Sinalização: "Control. Bateria"

Inconveniente: O recuperador a água não para, mas aparece a escrita no display.

Ações: Deve ser substituída a bateria reserva da placa eletrónica (CAT).

Ações: • aproximar-se do receptor do recuperador a água

• verifi car e, se necessário, trocar a pilha

Ações: • verificar a conexão do cabo de alimentação

• verifi car o fusível (no cabo de alimentação)
- verificar a conexão do cabo flat no painel sinótico

13) Inconveniente: Água não sufi cientemente quente:

Ações: • limpar o permutador dentro da fornalha

NOTA

Todas as sinalizações permanecem visíveis até quando não se intervém no painel sinótico premindo a tecla 0/1. Recomenda-se não ligar a caldeira térmica antes de verificar se o problema foi eliminado.

E importante comunicar ao CAT (centro de assistência técnica) as sinalizações que apareceram no painel.

LISTA DE VERIFICAÇÃO

Integrar com a leitura completa do manual

Colocação e instalação

• Entrada em funcionamento efetuada pelo CAT habilitado que emitiu a garantia e o manual de manutenção
• Arejamento no local
• O canal de fumo / tubo de evacuação de fumo recebe somente a descarga do recuperador a água.
• O canal de fumos possui: máximo 2 curvas máximo 2 metros na horizontal.
• chaminé após a zona de refl uxo
• os tubos de evacuação são de material adequado (recomenda aço inox).
  • com o atravessamento de eventuais materiais inflamáveis (ex. madeira) foram adotadas todas as precauções para evitar incêndios

Uso

• O pellet utilizado é de boa qualidade e não é húmido.
• O queimador e o compartimento de cinzas foram limpos e se encontram bem posicionados.
  • A porta está bem fechada.
  • O queimador está bem inserido no compartimento específico.

LEMBRAR-SE DE ASPIRAR O QUEIMADOR ANTES DE CADA ACENDIMENTO

Em caso de falha durante o acendimento, NÃO repetir o acendimento antes de esvaziar o queimador.

FAQ

As respostas foram dadas de maneira sintética. Para maiores informações, consultar as outras páginas do presente documento.

1) O que devo preparar para poder instalar o recuperador a água?

Descarga de fumos de pelo menos 80 mm de diâmetro.

Tomada de ar conectada ao ambiente externo (ver a pág. 129).

Engate de envio e retorno ao coletor 3/4" G

Descarga ao esgoto para válvula de sobrepressão 3/4" G

Engate para carga 34 " G

Ligação elétrica à instalação com interruptor magnetotérmico 230V +/- 10%, 50 Hz

(avaliar a divisão do circuito primário daquele secundário).

2) Posso fazer o recuperador a água funcionar sem água?

NÃO O uso sem água pode estragar o recuperador a água.

3) Posso conectar o envio e o retorno do recuperador a água diretamente em um termossifão?

NÃO, assim como para qualquer caldeira, é necessário conectar com um coletor, através do qual a água é distribuída aos termossifões.

4) O recuperador a água também fornece água quente?

É possível produzir água quente avaliando a potência do recuperador a água e a instalação hidráulica.

5) Posso evacuar os fumos do recuperador a água diretamente na parede?

NÃO, a descarga efetuada corretamente (UNI 10683) deve alcançar a cumeeira e, para o bom funcionamento, é necessário um trecho vertical de pelo menos 1,5 metros. Isso serve para evitar que, em caso de black-out ou de vento, se forme uma ligeira quantidade de fumo no local de instalação.

6) É necessária uma tomada de ar no local de instalação?

Sim, para o restabelecimento do ar utilizado no recuperador a água para a combustão. O extrator de fumos retira o ar do local para enviá-lo ao queimador.

7) O que devo confi gurar no display do recuperador a água?

A temperatura da água desejada ou a temperatura no local; o recuperador a água modulará consequentemente a potência para alcançá-la e mantê-la.

Para sistemas pequenos, é possível configurar uma modalidade de trabalho que preveja desligamentos e acendimentos do recuperador a água em função da temperatura da água alcançada.

8) Com qual frequência preciso limpar o queimador?

Antes de cada acendimento com o recuperador a água desligado e frio.

APÓS VARRER OS TUBOS DE PERMUTAÇÃO acionando as alavancas metálicas de limpeza da conduta de fumos (ver a pág. 165).

9) Posso queimar outro combustível além do pellet?

NÃO O recuperador a água foi projetado para queimar pellet de madeira de 6 mm de diâmetro, outro material pode danificá-lo.

ACESSÓRIOS PARA A LIMPEZA

GlassKamin

(cód. 155240)

Útil para a limpeza do vitrocerâmica.

Útil para a limpeza da fornalha.
