Produkttyp	Pelletkessel-Kamin
Marke	Edilkamin
Modell	IDROPELLBOX
Nennleistung	15.7 kW
Wasserheizleistung	12.6 kW
Gesamtwirkungsgrad	92.2%
Wasserwirkungsgrad	81%
CO-Emission (13% O2)	0.014%
Maximaler Druck	2 bar
Betriebsdruck	1.5 bar
Rauchaustrittstemperatur (EN14785)	130 °C
Mindestzug	12 / 5 Pa
Brennstoffverbrauch (min/max)	1 / 3.5 kg/h
Behälterkapazität	30 kg
Autonomie (min/max)	8 / 27 Stunden
Heizleistung	410 m³
Gewicht (inkl. Verpackung)	201 kg
Rauchrohrdurchmesser	80 mm (Außengewinde)
Lufteinlassdurchmesser	40 mm (Außen)
Stromversorgung	230 VAC ±10%, 50 Hz
Durchschnittlicher Stromverbrauch	150 W
Zündstromverbrauch	400 W
Fernbedienungsfrequenz	Infrarot
Sicherheitsvorrichtungen	Thermoelement, Unterdruckmessgerät, Wassersicherheitsthermostat, Speichersicherheitsthermostat, Durchflusssensor, Überdruckventil
Steuerungssystem	Leonardo® elektronische Platine mit Übersichtspaneel und Fernbedienung
Brennstofftyp	Holzpellets, 6 mm Durchmesser

Häufig gestellte Fragen - IDROPELLBOX EDILKAMIN

Welchen Brennstoff verwendet der IDROPELLBOX?

Er verwendet Holzpellets mit einem Durchmesser von 6 mm. Verwenden Sie keinen anderen Brennstoff.

Kann der Kamin ohne Wasser betrieben werden?

Nein, das System muss mit Wasser bei einem Druck von etwa 1,5 bar gefüllt werden. Ein Betrieb ohne Wasser kann Schäden verursachen.

Was ist die Mindestanforderung für die Luftzufuhr?

Der Installationsraum muss über einen externen Lufteinlass mit einem Durchmesser von 40 mm verfügen, der direkt mit dem Gerät verbunden ist.

Wie reinige ich die Brennkammer?

Reinigen Sie täglich, wenn das Gerät ausgeschaltet und kalt ist. Entfernen Sie die Brennkammer und leeren Sie die Asche in einen feuerfesten Behälter. Saugen Sie den Kammerhalter ab und reinigen Sie das Glas. Saugen Sie niemals heiße Asche.

Was soll ich tun, wenn die Zündung fehlschlägt?

Leeren Sie die Brennkammer von Pellets, bevor Sie einen erneuten Zündversuch unternehmen. Geben Sie die entleerten Pellets nicht zurück in den Behälter.

Wie oft ist eine saisonale Wartung erforderlich?

Eine saisonale Wartung durch einen qualifizierten Händler wird mindestens einmal jährlich empfohlen. Sie umfasst die Reinigung der Wärmetauscherrohre, die Überprüfung von Motoren, Sensoren, Ausdehnungsgefäß und Türdichtungen.

Was bedeutet der Alarm 'Stop/Flame'?

Er zeigt einen Abfall der Rauchtemperatur aufgrund von Pelletsmangel, schlechter Pelletqualität oder anderen Problemen an. Überprüfen Sie die Pellets und reinigen Sie die Brennkammer.

Kann ich die Easy-Timer-Funktion nutzen?

Ja, die Fernbedienung ermöglicht die Einstellung einer verzögerten Zündung oder Abschaltung von 1 bis 12 Stunden. Drücken Sie die Taste 'A' auf der Fernbedienung, um sie zu aktivieren.

Was ist die maximale Wassertemperatur?

Der Sicherheitsthermostat löst aus, wenn die Wassertemperatur 90 °C überschreitet. Wenn dies passiert, überprüfen Sie das System auf Verstopfungen oder aktivieren Sie die ECO-Funktion.

Wie tausche ich die Batterien der Fernbedienung aus?

Wenn das Batteriesymbol erscheint, ersetzen Sie sie durch drei AAA 1,5V-Batterien. Mischen Sie keine alten und neuen oder unterschiedlichen Batterietypen.

BEDIENUNGSANLEITUNG IDROPELLBOX EDILKAMIN

D Installations-, Betriebs- und Wartungsanleitung

pag. 85

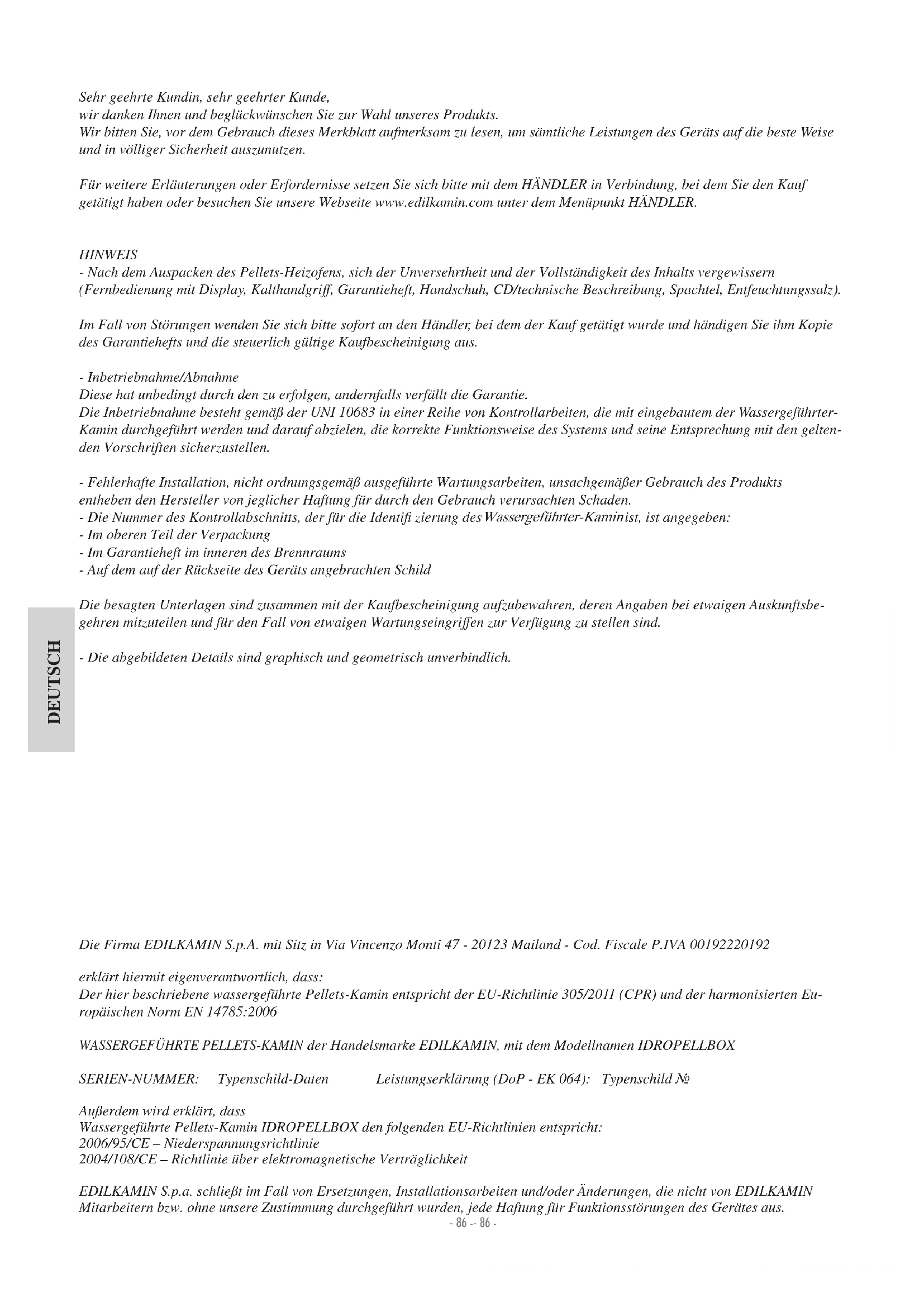

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Leistungen des Geräts auf die beste Weise und in völliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sich bitte mit dem HÄNDLER in Verbindung, bei dem Sie den Kauf getätigt haben oder besuchen Sie unsere Webseite www.edilkamin.com unter dem Menüpunkt HÄNDLER.

HINWEIS

• Nach dem Auspacken des Pellets-Heizofens, sich der Unversehrtheit und der Vollständigkeit des Inhalts vergewissern (Fernbedienung mit Display, Kalthandgriff, Garantieheft, Handschuh, CD/technische Beschreibung, Spachtel, Entfeuchtungssalz).

Im Fall von Störungen wenden Sie sich bitte sofort an den Händler, bei dem der Kauf getätigt wurde und händigen Sie ihm Kopie des Garantiehefts und die steuerlich gültige Kaufbescheinigung aus.

- Inbetriebnahme/Abnahme

Diese hat unbedingt durch den zu erfolgen, andernfalls verfällt die Garantie.

Die Inbetriebnahme besteht gemäß der UNI 10683 in einer Reihe von Kontrollarbeiten, die mit eingebautem der Wassergeführter-Kamin durchgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vorschriften sicherzustellen.

• Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts entheben den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.
• Die Nummer des Kontrollabschnitts, der für die Identifizierung des Wassergeführter-Kaminist, ist angegeben:
• Im oberen Teil der Verpackung
• Im Garantieheft im inneren des Brennraums
• Auf dem auf der Rückseite des Geräts angebrachten Schild

Die besagten Unterlagen sind zusammen mit der Kaufbescheinigung aufzubewahren, deren Angaben bei etwaigen Auskunftsbegehren mitzuteilen und für den Fall von etwaigen Wartungseingriffen zur Verfügung zu stellen sind.

• Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - Cod. Fiscale P.IVA 00192220192

erklärt hiermit eigenverantwortlich, dass:

Der hier beschriebene wassergeführte Pellets-Kamin entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN 14785:2006

WASSERGEFÜHRTE PELLETS-KAMIN der Handelsmarke EDILKAMIN, mit dem Modellnamen IDROPELLBOX

SERIEN-NUMMER: Typenschild-Daten Leistungserklärung (DoP - EK 064): Typenschild №

Außerdem wird erklärt, dass

Wassergeführte Pellets-Kamin IDROPELLBOX den folgenden EU-Richtlinien entspricht:

2006/95/CE – Niederspannungsrichtlinie

2004/108/CE – Richtlinie über elektromagnetische Verträglichkeit

EDILKAMIN S.p.a. schließt im Fall von Ersetzungen, Installationsarbeiten und/oder Änderungen, die nicht von EDILKAMIN Mitarbeitern bzw. ohne unsere Zustimmung durchgeführt wurden, jede Haftung für Funktionsstörungen des Gerätes aus.

SICHERHEITSHINWEISE

IDROPELLBOX DARF NIEMALS OHNE WASSER IN DER ANLAGE. MUSS MIT EINEM DRUCK VON ETWA 1,5 BAR BETRIEBEN WERDEN.

EIN MÖGLICHER BETRIEB "IN TROCKENZUSTAND" WÜRDE DEN WASSERGEFÜHRTER-KAMIN UNWIDERUFLICH BESCHÄDIGEN.

- Der Wassergeführter-Kamin wurde entworfen, um Wasser durch eine automatische Verbrennung von Pellet (zu verbrennen mit 6 mm Durchemesser) im Brennraum zu erhitzen.

• Die einzigen durch den Gebrauch der Wassergeführter-Kamin herrührenden Gefahren sind mit der mangelnden Einhaltung der Installationsvorschriften, einer direkten Berührung der (externen) elektrischen Teile unter Spannung, einem Kontakt mit dem Feuer und heißen Teilen und der Einführung von fremden Stoffen verbunden.

- Für den Fall des mangelhaften Betriebs sind die Wassergeführter-Kamin mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten gewährleisten; dieses muss ohne Eingreifen des Benutzers automatisch erfolgen.

- Für einen ordnungsgemäßen Betrieb muss der Wassergeführter-Kamin unter Einhaltung der in diesem technischen Merkblatt enthaltenen Angaben installiert werden. Während des Betriebs darf die Tür nicht geöffnet werden: Die Verbrennung wird nämlich automatisch verwaltet und bedarf keines Eingriffs.

- In keinem Fall dürfen in den Feuerraum oder den Brennstoffbehälter fremde Stoffe eingeführt werden.

- Für die Reinigung des Rauchablasses (Rohrabschnitt, der den Rauchablassstutzen der Wassergeführter-Kamin mit dem Schornstein verbindet) dürfen keine entflammbaren Erzeugnisse verwendet werden.

- Die Scheibe kann in KALTEM Zustand mit einem besonderen Erzeugnis (z.B. GlassKamin Edilkamin) und einem Tuch gereinigt werden.

- Sicherstellen, dass dir Wassergeführter-Kamin seitens eines von Edilkamin zugelassenen Händlers entsprechend den Anweisungen

der vorliegenden Merkblatts eingebaut und angezündet werden.

• Die Scheibe kann in KALTEM Zustand mit einem besonderen Erzeugnis (z.B. GlassKamin) und einem Tuch gereinigt werden. Nicht in warmem Zustand reinigen.
- Während des Betriebs der Wassergeführter-Kamin erreichen die Abzugsrohre und die Tür sehr hohe Temperaturen (nicht ohne den entsprechenden Handschuh berühren).
- Keine nicht hitzebeständigen Gegenstände in unmittelbarer Nähe der Wassergeführter-Kamin ablegen.
- NIEMALS flüssige Brennstoffe verwenden, um der Wassergeführter-Kamin anzuzünden oder die Glut zu entfachen.
- Die Belüftungsöffnungen im Installationsraum, noch die Lufteinlässe der Wassergeführter-Kamin selbst verschließen.
- Der Wassergeführter-Kamin nicht nässen, sich den elektrischen Teilen nicht mit nassen Händen nähern.
- Keine Reduzierstücke auf die Rauchabzugsrohre stecken.
- Der Wassergeführter-Kamin ist in Räumen zu installieren, die den Brandschutzvorschriften entsprechen und die mit allen für den ordnungsgemäßen und sicheren Betrieb des Geräts erforderlichen Ausstattungen (Luftzufuhr und Abzüge) versehen sind.
- Der Wassergeführter-Kamin muss bei einer Umgebungstemperatur von mehr als 0^ aufbewahrt werden.
- Etwaige Frostschutzzusätze für das Wasser in der Anlage verwenden.
- Eine Rücklauftemperatur des Wassers von mindestens 45-50°C sicherstellen.

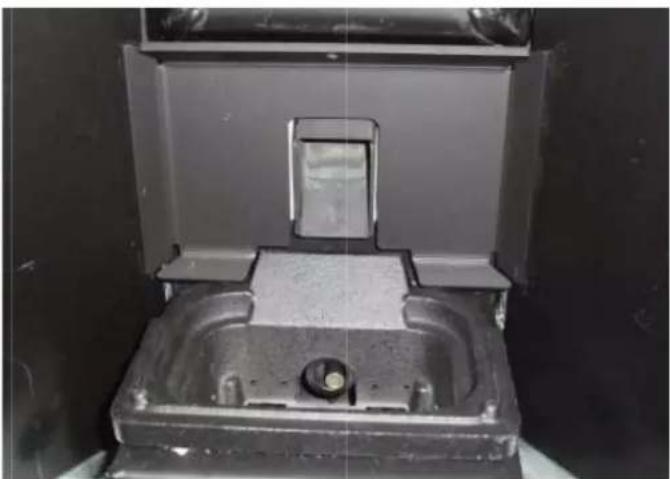

ACHTUNG:

- IM FALL VON ERFOLGLOSEM ANZÜNDEN, DIESES NICHT WIEDERHOLEN, OHNE DEN BRENNTIEGEL GELEERT ZU HABEN.

• DAS AUS DEM BRENNTIEGEL ENTLEERTE PELLET DARF NICHT IN DEN PELLETBEHÄLTER GEGEBEN WERDEN.

BENUTZERHINWEIS

Gemäß Art. 13 der Verordnung Nr. 151 vom 25. Juli 2005 “Durchführung der Richtlinien 2002/95EG und 2002/108 EG, bezüglich der Eindämmung des Gebrauchs von gefährlichen Stoffen in Elektro- und Elektronik-Geräten, sowie bezüglich der Abfallentsorgung”. Das Symbol der durchkreuzten Mülltonne auf dem Gerät oder auf der Verpackung zeigt an, dass das Erzeugnis nach dessen Nutzungsdauer getrennt von anderem Abfall zu entsorgen ist. Der Benutzer hat daher das Gerät bei dessen Lebensende an die zuständigen Sammelstellen der getrennten Müllabfuhr des Elektro- und Elektronik-Abfalls oder dem Händler zum Zeitpunkt des Erwerbs eines neuen Geräts gleicher Art im Verhältnis von eins zu eins zu übergeben.

ABMESSUNGEN

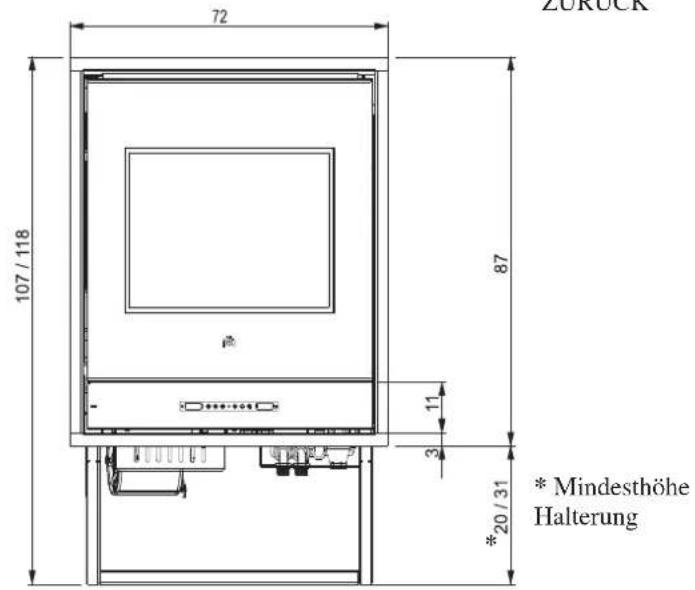

FRONT

ZURUCK 72 107 / 118 87 11 3 *20 / 31 * Mindesthöhe Halterung

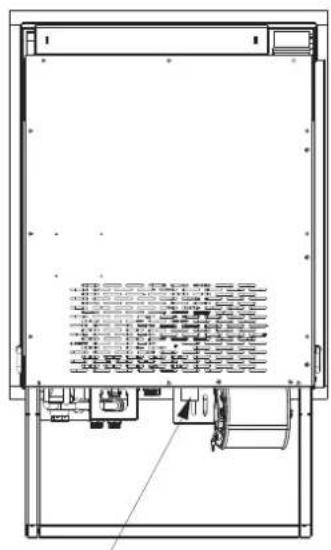

ZURÜCK

Verbrennungsluft Ø 40 mm

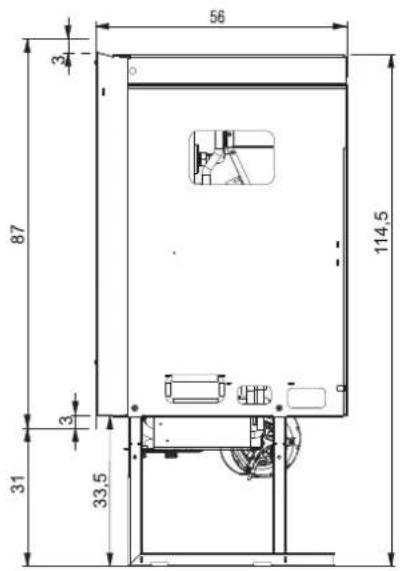

SEITE

56 3 87 3 31 33,5 114,5

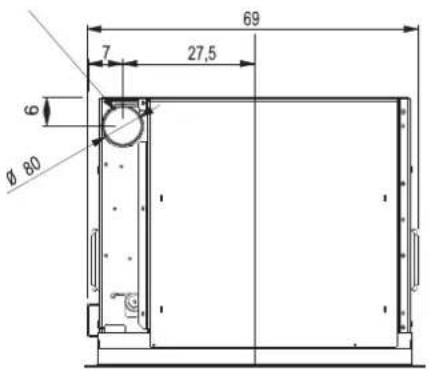

GRUNDISS

Rauchabzug ∅ 80 mm

69 7 27,5 6 Ø 80

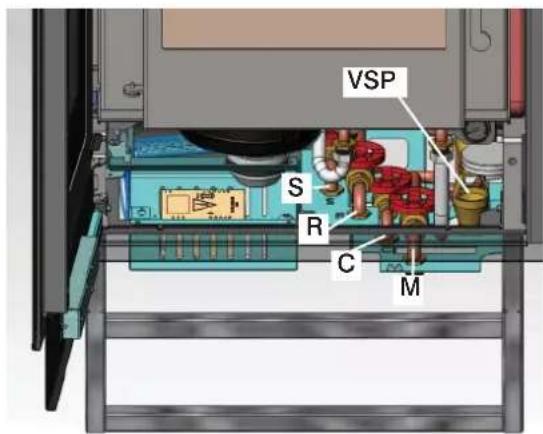

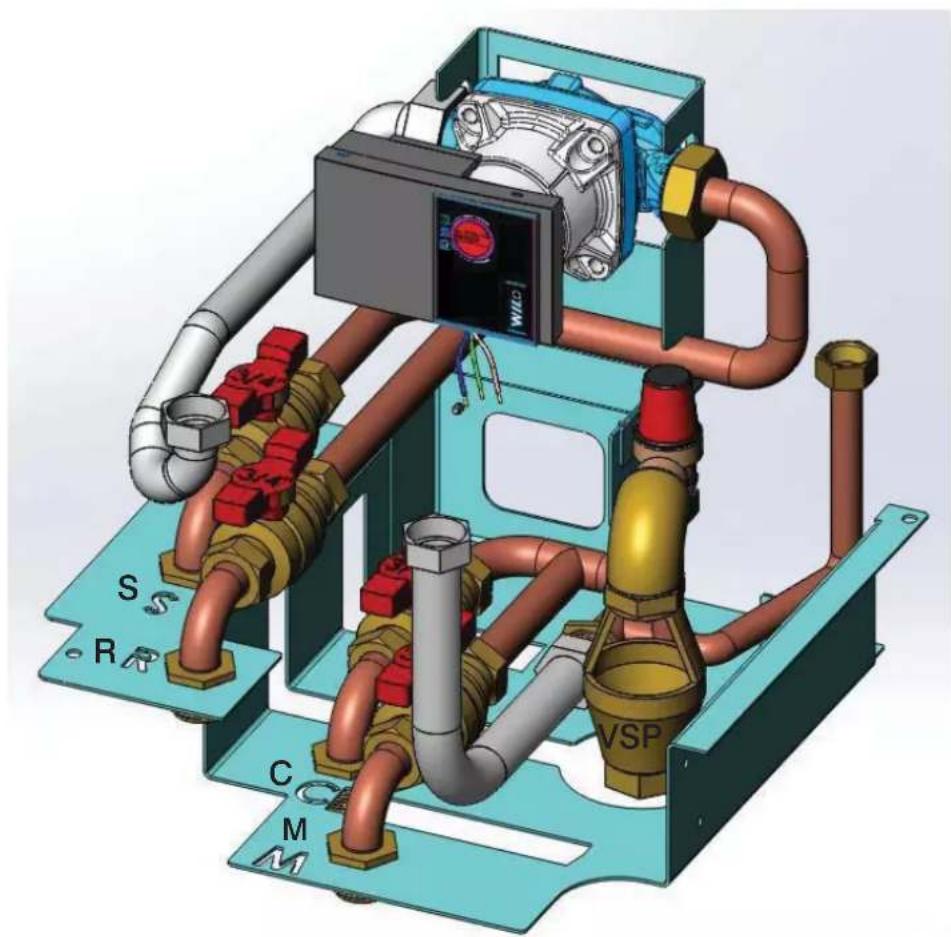

S: Abfluss 3/4" Steckerteil

R: Anlagenrücklauf 3/4" Steckerteil

C: Füllen/Nachfüllen 3/4" Steckerteil

M: Anlagenvorlauf 3/4" Steckerteil

VSP: Sicherheits-Druckventil 3/4" Weiblich

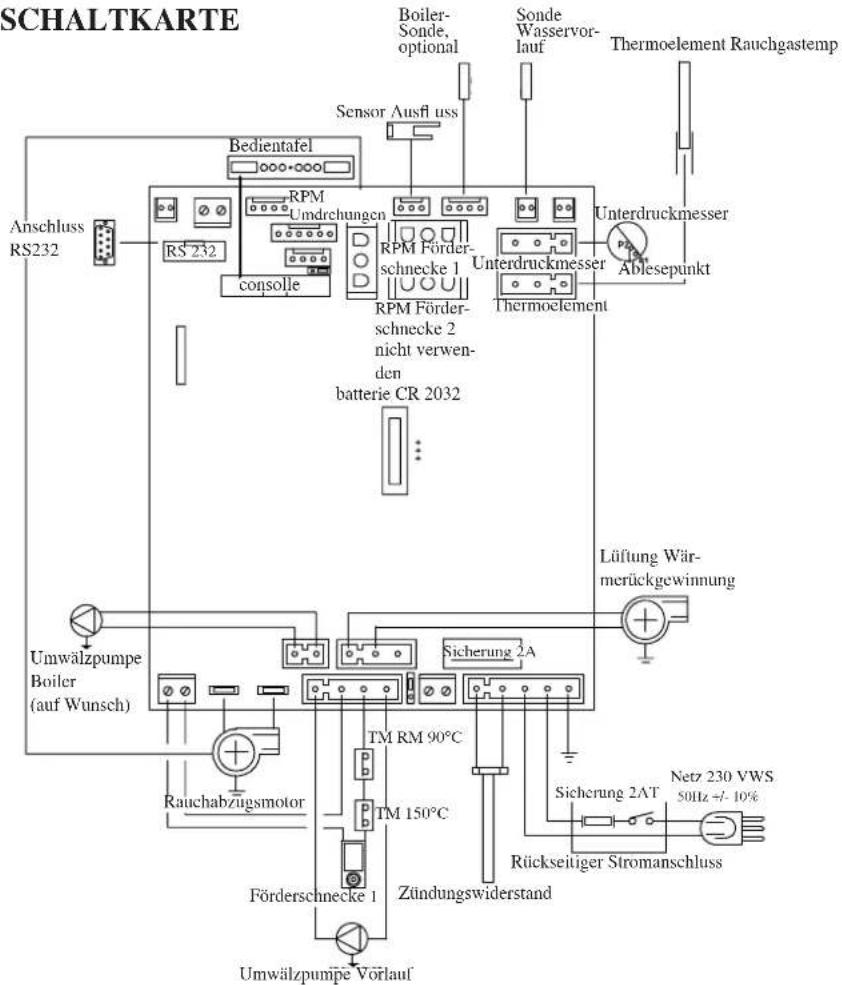

ELEKTROAPPARATE

ELEKTRONISCHE SCHALTKARTE

SCHALTKARTE Anschluss RS232 Bedientafel RS 232 RPM Umdrchungen console RPM Förderschnecke 1 RPM Förderschnecke 2 nicht verwenden batterie CR 2032 Sensor Ausfluss Boiler-Sonde, optional Sonde Wasservorlauf Thermoelement Rauchgastemp Unterdruckmesser Ablesepunkt Thermoelement Lüftung Wärmerückgewinnung Umwälzpumpe Boiler (auf Wunsch) Rauchabzugsmotor TM RM 90°C TM 150°C Förderschnecke 1 Zündungswiderstand Umwälzpumpe Vorlauf Sicherung 2A Sicherung 2AT Netz 230 VWS 50Hz +/- 10% Rückseitiger Stromanschluss

SICHERHEITSVORRICHTUNGEN

THERMOELEMENT:

Am Rauchabzug installiert, ermittelt es die Rauchgastemperatur am Abzug. In Abhängigkeit von den eingegebenen Parametern steuert es die Zünd-, Betriebs- und Abschaltphasen.

UNTERDRUCKMESSER (elektronischer Drucksensor): Misst den Depressionswert (im Vergleich zur Installationsumgebung) in der Brennkammer.

SICHERHEITS-THERMOSTATWASSER:

Schreitet ein, wenn die Temperatur im Inneren der Wassergeführter-Kamin zu sehr ansteigt. Er verhindert die Versorgung mit Pellet und bewirkt das Erlöschens der Wassergeführter-Kamin. Von Hand erneut armieren (auf Seite 92).

SICHERHEITS-THERMOSTAT SPEICHER:

Schreitet ein, wenn die Temperatur im Inneren der Wassergeführter-Kamin zu sehr ansteigt. Er verhindert die Versorgung mit Pellet und bewirkt das Erlöschens der Wassergeführter-Kamin.

SERIELLEN PORT

Auf dem AUX-Portal (auf der Elektronikkarte) ist es möglich, von Händler ein Optional für die Kontrolle der Registrierungen und Löschungen - wie zum Beispiel Telefonumschalter und Wärmeregler - installieren zu lassen, an der Rückseite der Wassergeführter-Kamin. Anschließbar mit entsprechendem Bügel, als Optional erhältlich (Code 640560).

PUFFERBATTERIE

Auf der Elektronikkarte ist eine Pufferbatterie vorhanden (Typ CR 2032 zu 3 Volt). Deren mangelnder Betrieb (nicht als Produktfehler zu be- trachten, sondern als normaler Verbrauch) wir durch die Schriftzüge "Batterie leerPrüf" angezeigt. Für nähere diesbezügliche Auskünfte, wenden Sie sich an den Händler, der die Erstinbetriebnahme vorgenommen hat.

MERKMALE

WÄRMETECHNISCHE MERKMALE
Nennleistung 15,7 kW
Nennleistung wasserseitig 12,6 kW
Gesamt-Wirkungsgrad (zirka) 92,2 %
Wasser-Wirkungsgrad (zirka) 81 %
CO-Emission (13% O_2 ) 0,014 %
Höchstdruck 2bar
Betriebsdruck 1,5 bar
Rauch-Auslasstemperatur nach Test EN14785 130 °C
Mindestzug 12 / 0 Pa
Mindest-/Höchst-Autonomic 8 / 27 Std.
Mindest-/Höchst-Brennstoffverbrauch	1 / 3,5	kg/h
Fassungsvermögen Pelletbehälter	30	kg
Bcheizbares Raumvolumen *	410 m^3
Gewicht inkl. Verpackung	201	kg
Durchmesser Steckanschluss Rauchabzug (male)	80 mm
Luftansaugkanal Durchmesser (male)	40 mm

*Das Beheizbare Raumvolumen ist berechnet bei Pellet mit mindestens 4300 Kcal/Kg und einer Isolation nach den neuesten Bau- richtlinien, und anschließenden Änderungen und aufgrund einer Wärmeanforderung con 33 Kcal/m³ pro Stunde.
* Die Wahl des richtigen Standortes der Wassergeführter-Kamin ist sehr wichtig.

HINWEIS:

1) Beachten Sie, dass andere elektronische Geräte Störungen beim Pellet-Heizöfen hervorrufen können.
2) Achtung: Eingriffe an Bauteilen unter Spannung, Wartungen bzw. Kontrollen sind von Fachpersonal auszuführen. (Vor dem Beginn jeglicher Wartungsarbeiten die Stromversorgung des Gerätes unterbrechen.)

ELEKTRISCHE MERKMALE
Stromversorgung	230Vac +/- 10% 50 Hz
Durchschnittliche Leistungsaufnahme	150	W
Leistungsaufnahme bei Zündvorgang 400		W
Frequenz der Fernbedienung	infrarot
Schutzvorrichtung auf Hauptversorgung	Sicherung 2AT, 250 Vac 5x20
Schutzvorrichtung auf elektronischer Schaltkarte	Sicherung 2AT, 250 Vac 5x20

Die oben aufgeführten Angaben sind Richtwerte.

EDILKAMIN s.p.a. behält sich das Recht vor, ohne Vorankündigung Änderungen an den Produkten zu deren Leistungsverbesserung vorzunehmen.

BETRIEBSPRINZIP

BETRIEBSWEISE

Der Wassergeführter-Kamin mit geringen Abmessungen ist in der Lage, Wasser zur Versorgung von Heizanlagen (Heizkörper, Handtuchwärmer, Strahlungsplatten am Fußboden) und außerdem mit Wärmerückgewinnung im Installationsraum, durch die Ausgabe von Warmluft in mäßiger Menge (I). Der Brennstoff (Pellet) wird dem Brennstoffbehälter (A) entnommen und mittels einer durch einen Getriebemotor (B) angetriebenen Förderschnecke (R) in den Verbrennungstiegel (D) befördert. Das Anzünden des Pellet erfolgt durch von einem elektrischen Widerstand (E) erzeugte Heißluft, die mittels eines Rauchabzugsgebläses (F), in den Tiegel gesaugt wird. Die durch die Verbrennung erzeugten Rauchgase werden durch denselben ventilator aus dem Feuerraum abgezogen und vom Stutzen (H) im oberen Teil des Kamins ausgestoßen.

Die Asche fällt in die entsprechende Schublade, die es regelmäßig zu leeren gilt.

Der Feuerraum besteht aus einem Innenaufbau aus Stahl und ist auf der Vorderseite durch zwei übereinanderliegende Flügeltüren verschlossen. - Eine externe Tür aus Keramikglas

- Eine interne Tür aus Glaskeramik in Kontakt mit dem Feuer. Der Brennstoffbehälter befindet sich auf der Rückseite des Heizkamins. Der Behälter wird über eine entsprechende Schublade (C), die sich von der Vorderseite des Wassergeführter-Kamin aus öffnen lässt, aufgefüllt. Der Wassergeführter-Kamin verfügt über ein geschlossenes Aus-Dehnungsgefäß und ein eingebautes Überdruck- Sicherheitsventil. Die Brennstoffzufuhr und die Rauchabzugleistung bzw. Die Brennstoffmenge und der Rauchabzug bzw. die Versorgung mit Verbrennungsluft werden durch die elektronische Karte gesteuert, die mit einer Software mit System LEONARDO® usgestattet ist, um eine Verbrennung von hohem Wirkungsgrad und mit niedrigem Schadstoffausstoß zu erhalten.

Der Lüfter gewinnt eine mäßige Menge an Wärme zurück, die ausreichend ist, um zu vermeiden, dass zu heißer Rauch aus dem Rauchabzugsrohr austritt, was eine Energieverschwendung wäre.

Die Geschwindigkeit der Luft wird elektronisch moduliert, auf der Grundlage der realen Notwendigkeit der Wärmerückgewinnung. Deshalb könnte der Lüfter bei niedrigen Geschwindigkeiten ausgeschaltet werden oder langsam funktionieren. Das System zieht natürlich den Wärmeaustausch mit Wasser vor.

Genau aus diesem Grund besteht während der ersten Tage des Betriebs, wenn der Heizkessel noch sauber und nicht mit Ruß und Kondenswasser verschmutzt ist, die Möglichkeit, dass sich der Ventilator nicht einschaltet oder nur sehr langsam dreht, auch bei hohen Leistungen.

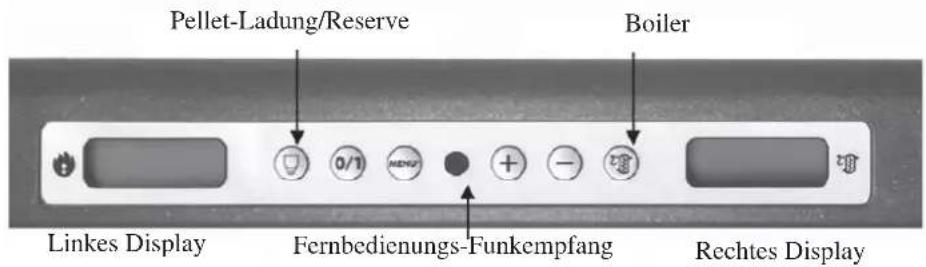

Unter der Glastür wurde das Bedienfeld (M) installiert, mit dessen Hilfe alle Betriebsphasen gesteuert und angezeigt werden können. Die Hauptbedienschritte können auch mithilfe der Fernbedienung durchgeführt werden.

Leonardo® ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen optimalen Betrieb gewährleistet. Leonardo® gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskammer und die Rauchgastemperatur messen, einen optimalen Betrieb. Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können. Das System Leonardo® bewirkt eine konstante Verbrennung, indem es automatisch den Ofenzug auf der Grundlage der Merkmale des Abzugsrohrs (Kurven, Länge, Form, Durchmesser, usw.) und der Umgebungsbedingungen (Wind, Feuchtigkeit, Luftdruck, Installation in großer Höhe, usw.) regelt. Es ist erforderlich, dass die Installationsvorschriften befolgt werden. Das System Leonardo® ist darüber hinaus in der Lage, den Pellet-Typ zu erkennen und dessen Beschickung automatisch zu regeln, um in jedem Augenblick das Maß der erforderlichen Verbrennung zu gewährleisten.

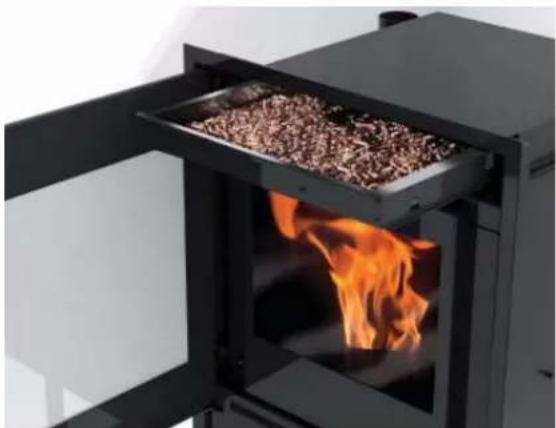

BEFÜLLUNG DES PELLET

Eine bequeme vordere Lade ermöglicht das Befüllen mit Pellet mit großer Leichtigkeit, ohne den Feuerraum aus seiner Stellung ziehen zu müssen, und daher in völliger Sicherheit, unter Einhaltung der Normen EN 14785.

BESTANDTEILE - SICHERHEITS-und MESSVORRICHTUNGEN

Rauch-Temperaturfühler

im Rauchabzug installiert, misst die Rauchtemperatur. Reguliert die Einschaltung und leitet im Fall einer zu niedrigen oder zu hohen Temperatur eine Betriebssperrung ein

Luftstromsensor

Im Luftansaugkanal angebracht, greift dieser ein und blockiert den Wassergeführter-Kamin, wenn der Fluss der Verbrennungsluft nicht einwandfrei ist, mit daraus resultierenden Unterdruckproblemen im Rauchgaskreislauf

Sicherheitsthermostat Förderschnecke

installiert in der Nähe des Pellet-Behälters, unterbricht die Stromversorgung des Getriebemotors, wenn die Messtemperatur zu hoch ist.

Wassertemperatursonde

erfasst die Wassertemperatur im Wassergeführter-Kamin und gibt den Messwert an die Steuerplatine weiter, die auf seiner Grundlage die Umlaufpumpe und die Heizofenleistung reguliert.

Bei zu hoher Temperatur wird eine Betriebssperrung eingeleitet.

Sicherheitsthermostat der Übertemperatur des Wassers mit manueller Rückstellung

Liest die Temperatur im Wassergeführter-Kamin. Bei zu hoher Temperatur unterbricht er die Stromversorgung des Getriebemotors. Für den Fall, dass das Thermostat aktiviert wurde, muss dieses zurückgesetzt werden, zu diesem Zweck wird die Taste oben links an der Innenseite der Außentür betätigt (Abb. B).*

Widerstand

Es löst das Anzünden der Pellet Verbrennung aus. Es bleibt solang eingeschaltet, bis die Flamme noch nicht brennt.

Rauchabzug

Drückt" die Rauchgase in den Rauchabzug und saugt durch Unterdruck Verbrennungsluft an.

Getriebemotoren

Betreibt die Förderschnecke und ermöglicht den Transport des Pellet vom Behälter zum Brenntiegel.

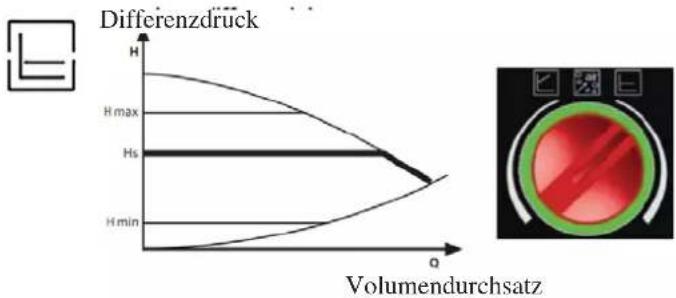

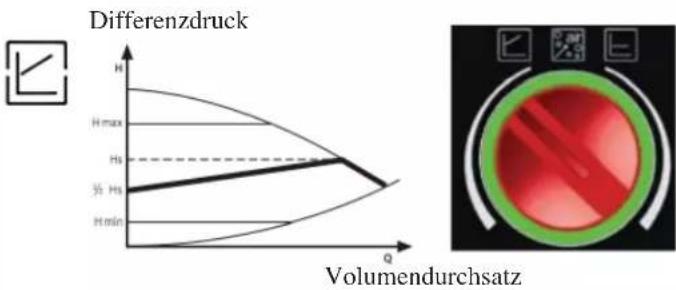

Umwälzpumpe

"drückt" das Wasser in Richtung der Heizungsanlage.

Geschlossenes Ausdehnungsgefäß

“absorbiert” die aufgrund der Erwärmung erzeugten Schwankungen des Volumens der im Wassergeführter-Kamin enthaltenen Wassers.

Es ist erforderlich, dass ein Techniker auf der Grundlage des Gesamtinhalts des Wassers der Anlage entscheidet, ob das bestehende Ausdehnungsgefäß durch ein weiteres ergänzt wird!

Überdruckventil

Bei Erreichen des Nenndrucks lässt es das in der Anlage enthaltene Wasser entweichen, mit der anschließenden Notwendigkeit des Nachfüllens.

ACHTUNG!!!! An den Anschluss an das Kanalisationsnetz denken.

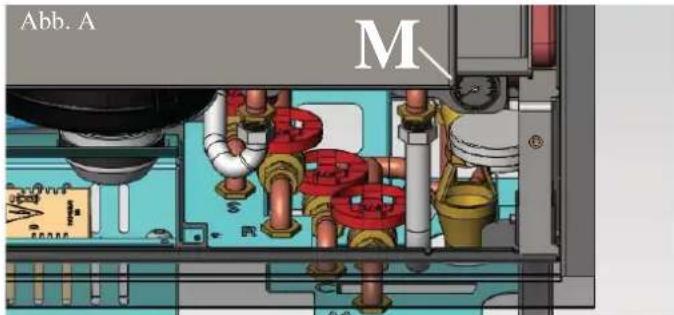

Manometer (M)

An der Innenseite der unteren Sockelblende angebracht (Abb. A), kann daran der Wasserdruck im Wassergeführter-Kamin abgelesen werden. Bei Heizkamin in Betrieb beträgt der empfohlene Druck maximal 1,5 bar.

Abb. A M

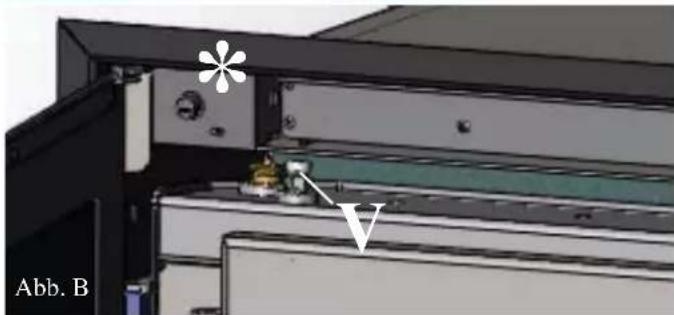

N° 2 Entlüftungsventil

Im oberen Teil angebracht, erlauben sie die "Entlüftung" der Luft, die möglicherweise bei der Befüllung mit Wasser im Innern des Wassergeführter-Kamin vorhanden ist.

ACHTUNG:

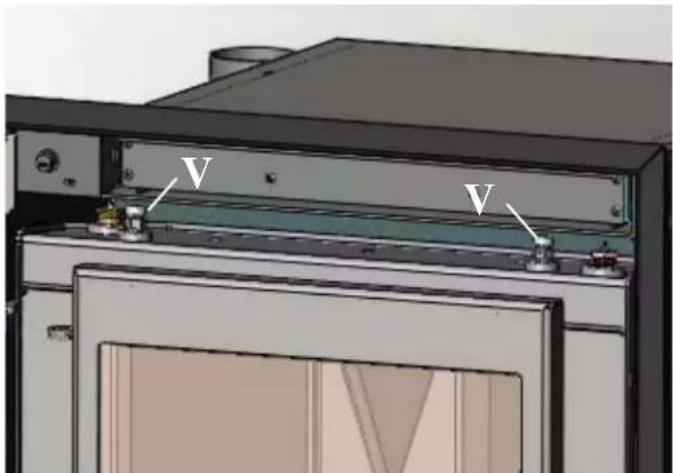

Wenn der Heizkessel über die entsprechenden Ventile (V - Foto oben) entlüftet wird, könnte das auslaufende Wasser auf die elektronische Schaltplatte oder auf andere elektrische Komponenten fallen, was eine Gefahr für die Person darstellt und wodurch das Produkt beschädigt wird. Drehen Sie den "schwenkbaren" Ventilausfl uss immer nach vorn und vergewissern Sie sich, dass das Wasser nicht auf elektrische Teile fl ießt.

Ablaufhahn

Befindet sich an der Innenseite der unteren Sockelblende; zu öffnen, falls das Entleeren des in ihm enthaltenen Wassers erforderlich wird.

HINWEIS:

IM FALL EINER BLOCKIERUNG ZEIGT DER HEIZOFEN DIE URSACHE AUF DEM DISPLAY AN UND SPEI- CHERT DIE ERFOLGTE BLOCKIERUNG

MONTAGE UND INSTALLATION

(muss von einem zugelassenen Händler)

Soweit nicht ausdrücklich angegeben, sind in jedem Land die örtlichen Vorschriften zu befolgen. In Italien ist die Norm UNI 10683 zu befolgen, sowie eventuelle regionale Bestimmungen oder Vorgaben der lokalen Gesundheitsbehörden. Im Fall der Installation in einem Mitbesitzerhaus ist die vorherige Stellungsnahme des Verwalters einzuholen.

PRÜFUNG DER VERTRÄGLICHKEIT MIT ANDEREN GERÄTEN

Der Wassergeführter-Kamin darf NICHT in Räumen installiert werden, in denen sich Luftabzugsgeräte, Gasgeräte des Typs B, und andere Geräte befinden, die den ordnungsgemäßen Betrieb beeinträchtigen könnten.

PRÜFUNG DES ELEKTROANSCHLUSSES

(die Steckdose an zugänglicher Stelle anbringen)

Der Wassergeführter-Kamin wird mit einem Netzversorgungskabel geliefert, das an eine Steckdose mit 230 V 50 Hz anzuschließen ist, vorzugsweise mit einem Magnet-Thermoschutzschalter versehen. Spannungsschwankungen von mehr als 10% können der Wassergeführter-Kamin beeinträchtigen (falls noch nicht vorhanden, einen geeigneten Differenzialschalter vorsehen). Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskreislaufs überprüfen. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen.

BRANDSCHUTZ-SICHERHEITSABSTÄNDE UND WAHL DES AUFSTELLUNGSORTS

wichtig: zum sachgerechten betrieb muss der Wassergeführter-Kamin bei der aufstellung waagerecht nivelliert werden. Der Wassergeführter-Kamin ist unter Einhaltung der folgenden Sicherheitsanforderungen aufzustellen:

• Mindestabstand von 40 cm seitlich und hinten zu allen mäßig entfl ammbaren Materialien
• Bis 80 cm vor der Wassergeführter-Kamin dürfen keine leicht entfl ammbaren Materialien platziert werden
• Wenn der Heizofen auf einem brennbarem Boden aufgestellt wird, muss eine Platte aus wärmeisolierendem Material untergefügt werden, die an den Seiten mindestens 20 cm und vorn mindestens 40 cm über die Außenmaße der Wassergeführter-Kamin hinausgeht. Wenn sich die oben genannten Abstände nicht einhalten lassen, sind geeignete technische und bauliche Maßnahmen zu treffen, um jegliche Brandgefahr auszuschließen. Auf dem Wassergeführter-Kamin und in den genannten Mindestfreiräumen dürfen keine Gegenstände aus entflammbarem Material platziert werden. Im Fall des Kontakts mit einer Holzwand oder mit anderem brennbaren Material ist es erforderlich, das Rauchabzugsrohr mit Keramikfasern oder anderem Material mit denselben Eigenschaften zu isolieren.

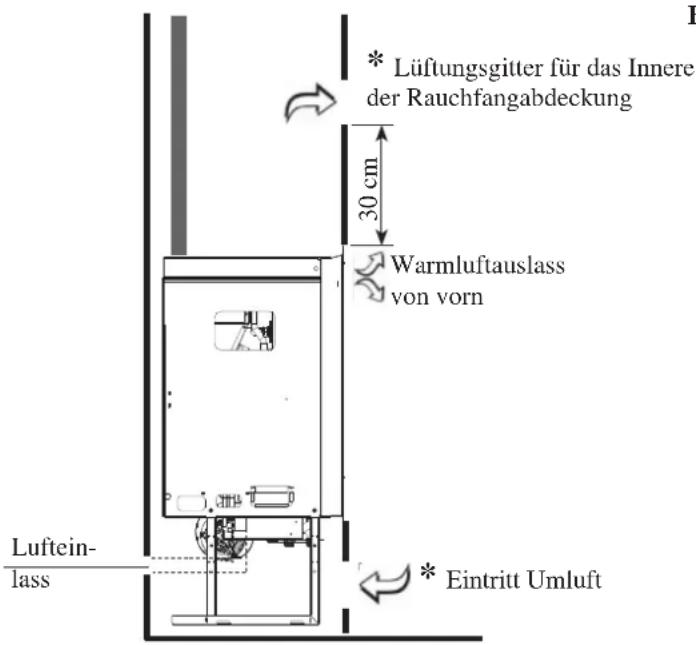

INSTALLATION LUFTEINLASS

Es ist erforderlich im Installationsraum eine Außenluft-Öffnung zu verwirklichen, die direkt (über eine Rohrleitung) an den entsprechenden Stutzen an der Rückseite des Wassergeführter-Kamin angeschlossen wird. Der Querschnitt von Außenluft-Öffnung und Rohrleitung muss einen Durchmesser von 40 mm haben, um die für die Verbrennung notwendige Außenluftmenge gewährleisten zu können. Für den Fall, dass es nicht möglich ist, eine Rohrleitung für den Direktanschluss zu verwirklichen, kann es durch den Eingriff des Luftstromsensors bei Verbrennungsluftmangel zu einem Ausfall der Anlage kommen. Dies ist darauf zurückzuführen, dass sich das Ansauggebläse für die Heizluft in der Nähe des Verbrennungslufteinlassstutzens befindet und gegenüber dem geregelten Luftstrom die Oberhand gewinnen könnte. In diesem Fall sollte die Erfassungsstelle der Verbrennungsluft entfernt werden, indem ein Rohrabschnitt an den Stutzen angeschlossen wird, der dafür sorgt, dass die Luft vom Heizluftgebläse angesogen werden kann. Die Lufteinlassleitung muss mit einem Abschnitt enden, der um 90° nach unten geneigt oder mit einem Windschutz ausgestattet ist. In jedem Fall den ganzen Weg Luftansaugkanal muss ein freier Querschnitt von mindestens 12 cm² gewährleistet sein. Das äußere Ende des Luftleiters muss mit einem Fliegengitter geschützt werden, wobei der nutzbare Durchgang von 12 cm² nicht verringert werden darf.

RAUCHABZUG

Das Rauchabzugssystem muss für einzig für der Wassergeführter-Kamin bestehen (Einleitung in mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig). In Deutschland kann der Auslass über einen Mehrfachrauchabzug erfolgen:

• Die Pelletöfen befi nden sich in derselben Wohnung.
• oder sind vom selben Typ (Gerätewärmeleistung und Gebläsekennlinie).

- Die Pelletöfen dürfen nicht zusammen mit Geräten ohne Gebläse an einen gemeinsamen Abzug angeschlossen werden. Darüber hinaus müssen alle lokalen Vorschriften eingehalten werden.

Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser auf dem Deckel. Es ist ein T-förmiges Rohrstück mit Stopfen zum Auffangen von Kondenswasser einzubauen. Der Rauchabzug muss mit dem Äußeren mittels geeigneter Stahlrohre Rohne Behinderungen EN 1856. Das Rohr muss hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und gegebenenfalls deren Isolierung ist die Verwendung von Material erforderlich, das hohen Temperaturen widersteht (Silikon oder Dichtmasse für hohe Temperaturen). Eine eventuelle waagerechte Leitung kann eine Länge bis zu 2 Metern besitzen. Es sind bis zu zwei Kurven mit einem Höchstwinkel von 90° möglich. Falls der Rauchabzug nicht in einen Schornstein eingeleitet wird, ist ein senkrechter Rohrabschnitt von mindestens 1,5 m und ein abschließender Windschutz (gemäß UNI 10683) erforderlich. Das senkrechte Stück kann innen oder außen verlaufen. Ist das Rohr außen verlegt, muss es angemessen gedämmt sein. Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe zugelassen sein und, falls sein Durchmesser mehr als 150 mm beträgt, muss ein neues Rohr mit geeignetem Durchmesser und aus geeignetem Material eingezogen werden (z. B. Nirosta zu 80 mm Durchmesser). Alle Rohrabschnitte müssen inspizierbar sein. Sollte dieses nicht abnehmbar sein, müssen Inspektionsöffnungen für die Reinigung vorhanden sein.

A: Innenliegender Schornstein bis zum Dach B: Außenliegender Schornstein aus Mauerwerk C: Innenliegender Schornstein aus Mauerwerk D: Außenliegender doppelwandiger Stahl- schornstein (für diese Installation ist erforder- lich, dass der Schornstein doppelwandig und auf seiner ganzen Länge gut abgedämmt ist)

SCHORNSTEIN

Die wichtigsten Merkmale sind:

• Innenquerschnitt an der Basis gleich dem des Rauchabzugs
• Öffnungsquerschnitt nicht geringer als dem zweifachen des Rauchabzugs
• Lage in vollem Wind, oberhalb des Daches und außerhalb der Rückfl ussbereiche.

INSTALLATION

Lüftungsgitter für das Innere der Rauchfangabdeckung 30 cm Warmluftauslass von vorn Luftein- lass Eintritt Umluft

HINWEIS: WICHTIG FÜR DIE EINBAUBEDINGUNGEN

Es müssen zwei Lüftungsgitter vorgesehen werden (Oberfläche größer als 300 cm²), eines unterhalb des Brennraumbodens und ein zweites 30 cm über dem oberen Profil der Kaminöffnung.

Diese Gitter verhindern den Wärmestau im Innern, die Wärme wird zurückgewonnen und zum Heizen des Installationsraums verwendet.

HINWEISE ZUR MONTAGE DER VERKLEIDUNG

• Im Fall der Verwendung einer vorgefertigten Verkleidung von EDILKAMIN, Um die genaue Lage der IDROPELLBOX zu bestimmen, ist es wichtig, die Verkleidung zu überprüfen, mit der er vervollständigt wird. Je nach gewähltem Modell muss die Platzierung unterschiedlich erfolgen (die in der Verpackung einer jeden Verkleidung enthaltenen Montageanleitungen zu Rate ziehen). Während der Installation stets die lot- und waagerechte Ausrichtung überprüfen.
• Vor der Installation der Verkleidung, den ordnungsgemäßen Betrieb der Anschlüsse, der Steuerungen und aller beweglichen Teile überprüfen.
• Die Überprüfung muss bei brennendem und seit einigen Stunden voll betriebenem Wassergeführter-Kamin erfolgen, um gegebenenfalls Eingriffe vornehmen zu können, bevor der Kamin verkleidet wird.

Deshalb sind die Ausbauarbeiten, wie zum Beispiel der Bau des zweiten Rauchfangs, die Montage der Verkleidung, die Ausführung von Lisenen, Anstriche, usw. nach erfolgter Abnahme mit positivem Ausgang auszuführen.

- Edilkamin haftet folglich nicht für Kosten von Abriss- und Wiederherstellungseingriffen, selbst wenn diese auf Austauscharbeiten von möglicherweise fehlerhaften Kamin zurückzuführen sind.

• Die eventuellen Holzteile der Verkleidung müssen durch feuerfeste Platten geschützt werden, sie dürfen keine Berührungspunkte mit dem Wassergeführter-Kamin aufweisen, sondern müssen von diesem mindestens 1 cm entfernt sein, um einen Luftstrom zur Vermeidung von Hitzeansammlung zu ermöglichen.
- Bei der Realisierung der Verkleidung ist es grundlegend, eine ausreichende Verbrennungsluftversorgung zu garantieren, um das Entstehen eines gefährlichen Unterdrucks im Aufstellungsraum zu vermeiden (siehe Kapitel Außenlufteinlass auf Seite 93)
- Außer dem oben Gesagten, die Angaben der Norm UNI 10683 in den Absätzen 4.4 und 4.7 („Wärmedämmung, Ausbauten, Verkleidungen und Sicherheitshinweise“) berücksichtigen.

REALISIERUNG DER RAUCHFANGABDECKUNG

• die rauchfangabdeckung kann aus feuerfesten gipskarton- oder gipsplatten verwirklichtwerden
• während der erstellungsind die lüftungsgitter vorzusehen, um etwaige wärmestaus in deren innerem zu verhindern.

WASSERANSCHLÜSSE

IDROPELLBOX DARF NIEMALS OHNE WASSER IN DER ANLAGE.

MUSS MIT EINEM DRUCK VON ETWA 1,5 BAR BETRIEBEN WERDEN.

EIN MÖGLICHER BETRIEB „IN TROCKENZUSTAND“ WÜRDE IHN UNWIDERRUFLICH BESCHÄDIGEN.

Der Wasseranschluss muss seitens Fachpersonal ausgeführt werden, das eine Entsprechungserklärung gemäß der Ministerverordnung 37, vormals Ges. 46/90, abgeben kann. Es ist jedoch unerlässlich, sich auf die geltenden Gesetze in den einzelnen Ländern zu beziehen.

Wasseraufbereitung

Den Zusatz von Frostschutz-, Kesselsteinverhütungs- und Rostschutzmitteln vorsehen. Sollte das Füll- und Nachfüllwasser eine Härte von mehr als 35°fH aufweisen, einen Wasserenthärter verwenden. Sich für Tipps auf die Norm UNI 8065-1989 (Wasseraufbereitung in Haushalts-Heizungsanlagen) beziehen.

Hinweis zur Temperatur des Rücklaufwassers

Es ist ein geeignetes System vorzusehen, das eine Temperatur des Rücklaufwassers von mindestens 45°-50°C gewährleistet.

Eingebautes Hydraulik-Kit.

Nachstehend wird das in den Wassergeführter-Kamin eingebaute Hydraulik-Kit beschrieben.

S: Abfluss 3/4" Steckerteil

R: Anlagenrücklauf 3/4" Steckerteil

C: Füllen/Nachfüllen 3/4" Steckerteil

M: Anlagenvorlauf 3/4" Steckerteil

VSP: Sicherheits-Druckventil 3/4" Weiblich

WASSERANSCHLÜSSE

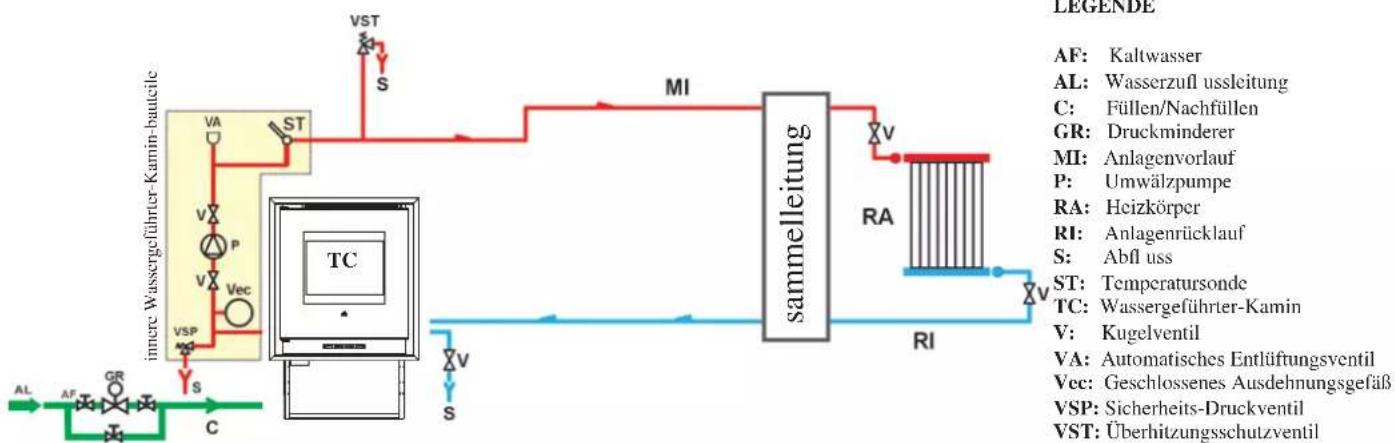

Heizungsanlage mit Wassergeführter-Kamin als einziger Wärmequelle.

Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.
    note right of F LEGENDE
        AF: Kaltwasser
        AL: Wasserzufl ussleitung
        C: Füllen/Nachfüllen
        GR: Druckminderer
        MI: Anlagenvorlauf
        P: Umwälzpumpe
        RA: Heizkörper
        RI: Anlagenrücklauf
        S: Abfl uss
        ST: Temperatursonde
        TC: Wassergeführter-Kamin
        V: Kugelventil
        VA: Automatisches Entlüftungsventil
        Vec: Geschlossenes Ausdehnungsgefäß
        VSP: Sicherheits-Druckventil
        VST: Überhitzungsschutzventil
    end

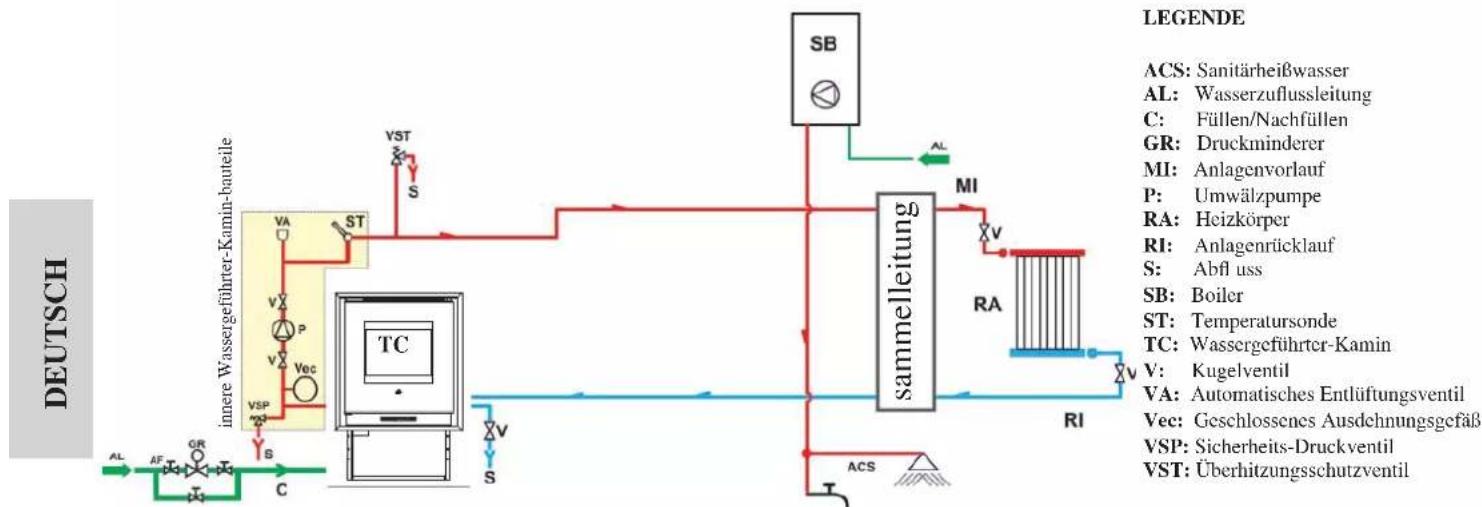

Heizungsanlage mit Wassergeführter-Kamin in Kombination mit Boiler.

Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.


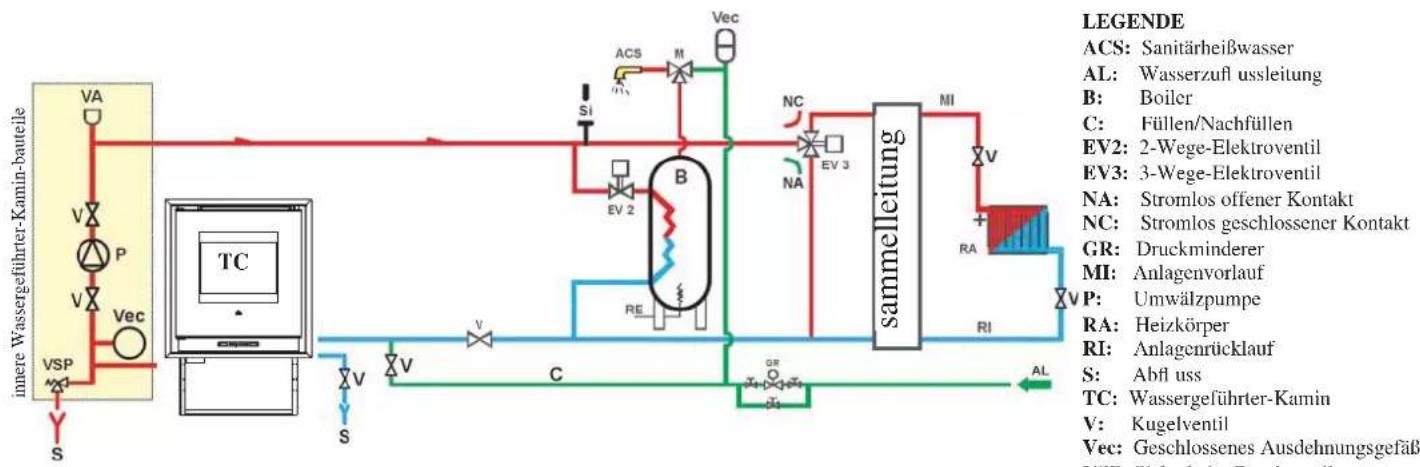

Heizungsanlage mit Wassergeführter-Kamin als einziger Wärmequelle mit Warmwasserbereitung mit Kessel

Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.

ZUBEHÖR:

In den Schaltbildern der vergangenen Seiten ist der Einsatz von Zubehör der Preisliste Edilkamin vorgesehen.

Darüber hinaus sind lose Teile (Wärmetauscher, Ventile, usw. erhältlich). Wenden Sie sich zwecks Auskünften an Ihren Händler.

GEBRAUCHSANWEISUNGEN

Vor dem Anzünden.

Die erste Inbetriebnahme muss unweigerlich durch einen von Edilkamin zugelassenen Händler erfolgen.

Überprüfen, dass die Hydraulikanlage ordnungsgemäß ausgeführt wurde und mit einem genügend großen Ausdehnungsgefäß versehen ist, um dessen Sicherheit zu gewährleisten Der Händler muss ebenfalls:

- Das Vorliegen des im Wassergeführter-Kamin eingebauten Ausdehnungsgefäßes gewährleistet nicht den angemessenen Schutz vor den thermischen Ausdehnungen des Wassers der gesamten Anlage. Das Vorliegen des im Wassergeführter-Kamin eingebauten Ausdehnungsgefäßes gewährleistet KEINEN ausreichenden Schutz vor den Wärmeausdehnungen des Wassers der gesamten Anlage.

Es ist Aufgabe des Installateurs, in Abhängigkeit des angeschlossenen Anlagentyps, die Notwendigkeit eines zusätzlichen Ausdehnungsgefäßes zu bewerten.

- Den Wassergeführter-Kamin mit Strom versorgen und die Abnahme im kalten Zustand vornehmen (seitens des Händlers).

- Die Befüllung der Anlage mittels des Füllhahns vornehmen (es wird empfohlen, den Druck von 1,5 bar nicht zu überschreiten). Während der Befüllungsphase die Umwälzpumpe und das Entlüftungsventil entlüften.

Achtung:

Im Laufe der ersten Anzündung, den Vorgang der Luft- bzw. Wasserentlüftung mittels der Handventile (V) auf dem Heizkessel ausführen (siehe nebenstehende Abbildung).

Der Vorgang ist auch während der ersten Tage des Gebrauchs zu wiederholen und falls die Anlage auch nur teilweise neu befüllt wurde. Das Vorliegen von Luft in den Leitungen ermöglicht keinen ordnungsgemäßen Betrieb.

Während der ersten Brennvorgänge können sich leichte Farbgerüche entwickeln, die nach kurzer Zeit verschwinden.

Vor dem Anzünden ist jedenfalls zu überprüfen:

• Die ordnungsgemäße Installation

• Die Stromversorgung

- Der Verschluss der Tür, die dicht sein muss

• Die Sauberkeit des Brenntiegels

- Das Vorliegen der Stand-By-Anzeige auf dem Display (eingegebene Uhrzeit oder Temperatur).

N.B. Während der Warmwasserproduktion nimmt die Leistung an den Heizkörpern vorübergehend ab.

V V

ACHTUNG:

Wenn der Heizkessel über die entsprechenden Ventile (V) entlüftet wird, könnte das auslaufende Wasser auf die elektronische Schaltplatte oder auf andere elektrische Komponenten fallen, was eine Gefahr für die Person darstellt und wodurch das Produkt beschädigt wird. Drehen Sie den "schwenkbaren" Ventilausfl uss immer nach vorn und vergewissern Sie sich, dass das Wasser nicht auf elektrische Teile fließt.

PELLETRUTSCHE VERKLEIDUNG

Die mitgelieferte Pelletrutsche Verkleidung muss wie abgebildet positioniert werden.

ANMERKUNGEN zum Brennstoff

IDROPELLBOX ist ausgelegt für den Einsatz von Holz-Pellets zu verbrennen mit 6 mm Durchemesser.

Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern von etwa 6 mm Durchmesser präsentiert, die durch das Pressen von Sägemehl, ohne Zusatz von Kleb- oder anderen Fremdstoffen, erhalten werden. Er ist im Handel in Säcken von 15 kg erhältlich.

Um den Betrieb des Pellets-Heizofens NICHT zu beeinträchtigen, ist es unerlässlich, NICHTS anderes darin zu verbrennen. Die Verwendung von anderen Materialien, Brennholz inbegriffen, die durch Laboruntersuchungen festgestellt werden kann, bewirkt den Verfall der Garantie. Edilkamin hat seine Erzeugnisse dahingehend entwickelt, geprüft und programmiert, dass sie die besten Ergebnisse mit Pellet der folgenden Eigenschaften gewährleisten:

• Durchmesser: 6 Millimeter
• Höchstlänge: 40 mm
• Höchst-Feuchtigkeitsgehalt: 8 %
• Heizwert: Mindestens 4300 kcal/kg

Die Verwendung von Pellet mit unterschiedlichen Eigenschaften erfordert eine spezifi sche Einstellung des Pellets-Heizofens, die der entspricht, die der Händler bei der Erstanzündung vornimmt. Der Gebrauch von ungeeignetem Pellet kann Folgendes verursachen: Verringerung des Wirkungsgrads; Betriebsstörungen; Ausfall durch Verstopfung; Verschmutzung der Scheibe; Verbrennungsrückstände, usw. Eine einfache Sichtprüfung des Pellet kann Aufschluss über dessen Qualität geben.

Gute Qualität: Glatt, regelmäßige Länge, wenig staubig.

Minderwertige Qualität: mit Längs- und Querspalten, sehr staubig, sehr veränderliche Längen und Anwesenheit von Fremdkörpern.

GEBRAUCHSANWEISUNGEN

Bedienfeld

Um ein- bzw. auszuschalten (2" gedrückt halten und um während der Programmierung das Menü zu verlassen

Um während der Programmierung das auf das Menü zuzugreifen

Zur Erhöhung der unterschiedlichen Einstellungen

Zur Verminderung der unterschiedlichen Einstellungen

einmal gedrückt, informiert sie den Speicher der Wassergeführter-Kamin, dass ein 15-kg-Sack Pellet geladen wurde, um die Zählung für die Reserve vornehmen zu können

(Taste Boiler-Regelung)

Ermöglicht die Steuerung eines Zweitkreislaufs, zum Beispiel den eines Boilers.

Auf der rechten Seite des Displays kann (falls man die Boiler-Sonde anschließt) die Temperatur eines etwaigen externen Boilers bzw. Speichers angezeigt werden, durch Drücken der Taste „Boiler“ zeigt man den eingestellten Wert an. Ist keine Boiler-Sonde angeschlossen, werden statt der Temperatur Gedankenstriche (--°C) angezeigt.

Pellet-Ladung/Reserve Boiler Links Display Fernbedienungs-Funkempfang Rechtes Display

Befüllen der Förderschnecke

Entleert sich der Pellet-Behälter vollständig, leert sich folglich auch die Förderschnecke. Vor dem Anzünden ist diese daher zu befüllen, indem wie folgt vorzugehen ist: Gleichzeitig die Tasten +/- (der Fernbedienung oder des Bedienfelds) einige Sekunden lang drücken; nach Loslassen der Tasten erscheint der Schriftzug "Nachfüllung".

Es ist normal, dass im Brennstoffbehälter eine Restmenge Pellet zurückbleibt, die die Förderschnecke nicht ansaugen kann. Einmal im Monat den Behälter vollständig saugen, um die Ablagerung von Staubresten zu vermeiden.

Automatisches Anzünden

Bei Wassergeführter-Kamin in Standby, durch Drücken der Taste 0/1 (des Bedienfelds oder der Fernbedienung) 2 Sekunden lang, beginnt das Zündverfahren und es wird die Schrift Start angezeigt, gleichzeitig beginnt eine Rückwärtszählung in Sekunden (von 1020). Die Zündungsphase ist jedoch zeitlich nicht vorbestimmt: Ihre Dauer wird automatisch verkürzt, wenn die Schaltkarte das Bestehen einiger Tests feststellt. Nach etwa 5 Minuten erscheint die Flamme.

Manuelles Anzünden (bei mangelnder Zündung)

Im Fall von Temperaturen unter 3°C, die dem Widerstand nicht erlauben, sich genügend zu erhitzen oder bei zeitweiligen Ausfall des Widerstands selbst, ist es möglich, für den Zündvorgang Zündhilfe zu verwenden.

In den Tiegel ein gut brennendes Stück Zündhilfe geben, die Tür schließen und 0/1 auf dem Bedienfeld oder der Fernbedienung.

Betriebsarten

Bedienung mittels Bedienfeld bzw. Fernbedienung. Bei Wassergeführter-Kamin in Betrieb oder in Standby vom Bedienfeld aus.

Durch Drücken der Tassen +/- kann die gewünschte Wasser-temperatur erhöht oder verringert werden: Es kann die Temperatur eines etwaigen externen Boilers/Speichers (falls mit der Boiler-Sonde verbunden) angezeigt werden; durch Drücken der Taste "Boiler" wird die eingegebene Einstellung angezeigt, durch Drücken der Tasten +/- während der Anzeige der Boilereinstellung wird diese Einstellung verändert. Ist die Boiler-Sonde nicht angeschlossen werden anstelle der Temperatur Bindestriche angezeigt (--,-°C).

GEBRAUCHSANWEISUNGEN

Abstellen

Drückt man bei Wassergeführter-Kamin in Betrieb 2" lang die Taste 0/1, beginnt das Verlöschen und es wird (10 Minuten lang) "Aus" angezeigt.

Die Abstellphase sieht vor:

- Unterbrechung der Pelletzufuhr

- Umwälzpumpe aktiv

- Rauchabzug funktioniert auf höchster Geschwindigkeit.

- Belüftung

Während des Abstellens niemals den Netzstecker ziehen. NB: Die Umwälzpumpe dreht sich, bis die Wassertemperatur nicht unter 40°C sinkt.

Einstellung der Uhrzeit

Durch 2 Sekunden langes Drücken der Taste MENÜ und mit den Tasten +/- den Angaben des Displays folgend, gelangt man ins Menü „Uhr“ und ermöglicht damit die Einstellung der in der Schaltkarte befinndlichen Uhr. Durch aufeinanderfolgendes Drücken der Taste MENÜ erscheinen folgende Daten in Folge und können eingestellt werden: Tag, Monat, Jahr, Stunde, Minuten, Wochentag. Der Schriftzug Speichern?, der mit der MENÜ-Taste zu bestätigen ist, ermöglicht die Überprüfung der erfolgten Eingaben vor der Bestätigung (daraufhin erscheint auf dem Display Gespeichert).

Programmierung der Registrierungen und Ausschaltungen während der Woche

Wird die Taste MENÜ zwei Sekunden lang mit der Fernbedienung oder des Bedienfelds gedrückt, erhält man Zugang zu der Einstellung der Uhr. Drückt man weiter die Taste + erhält man Zugang zu der Programmierungsfunktion der wöchentlichen Stundenplanung, die auf dem Display mit der Beschreibung „program on/off“ identifi ziert wird.

Die Programmierung ermöglicht es, täglich eine Nummer mit Registrierungen und Ausschaltungen für jeden Wochentag einzugeben (bis zu insgesamt drei Nummern).

Nach der Bestätigung auf dem display mit der Taste MENÜ erscheint eine der folgenden Möglichkeiten:

- No Prog. (kein Programm eingegeben)

- Tägl. Progr. (ein einziges Programm für alle Tage)

- Wöchtl. Progr. (Einstellung für jeden einzelnen Tag) Man wechselt mit den Tasten +/- von einem zum anderen. Bestätigt man mit der Taste MENÜ die Option „Tägl. Programm“, erhält man Zugriff auf die Wahl der Anzahl der an einem Tag auszuführenden Programme (Ein-/Abschaltungen). Verwendet man „Tägl. Progr.“, wird das eingegebene Programm für alle Tage der Woche gleich sein. Durch aufeinanderfolgendes Drücken von + werden angezeigt:

- No Progr. (keine Programme)

- 1. tägl. Programm (ein Ein- und ein Abschalten am Tag), 2. tägl. Programm (ebenso), 3. tägl. Programm (ebenso) Die Taste MENÜ benutzen, um in umgekehrter Reihenfolge anzuzeigen. Wählt man 1.

Programm, wird die Uhrzeit des Einschaltens angezeigt. Auf dem Display erscheint:

1 Einschalten 10:30, mit den Tasten +/- verändert man die Uhrzeit und bestätigt mit MENÜ.

Auf die gleiche Weise stellt man die Uhrzeit der Abschaltung ein. Die Bestätigung des Programms erfolgt mit der Taste MENÜ, wenn man auf dem Display „Gespeichert“ liest. Bestätigt man „Wöchentl. Progr.“, ist der Tag zu wählen, an dem die Programmierung erfolgen soll:

1 Mo, 2 Di, 3 Mi, 4 Do, 5 Fr, 5 Sa, 7 So

Nach Wahl des Tages mittels der Tasten +/- und nach Bestätigung mit der Taste MENÜ, fährt man mit der Programmierung auf die gleiche Weise fort wie bei der Programmierung des

„Tägl. Programms“, indem man für jeden Tag entscheidet, ob ein Programm erfolgen soll und die Anzahl der Eingriffe und der Uhrzeiten bestimmt. Im Fall einer Falscheingabe kann man in jedem Zeitpunkt der Programmierung das Programm durch Drücken der Taste 0/1 ohne zu speichern verlassen; auf dem Display erscheint der Schriftzug Gespeichert. Versiegt das Pellet im Behälter, blockiert der Wassergeführter-Kamin und es wird der Schriftzug „FlamAus NoPellet“ angezeigt.

Pelletreserve-Anzeige

Der Wassergeführter-Kamin sind mit einer elektronischen Funktion zur Messung der Pelletmenge versehen.

Die Messvorrichtung, die im Inneren der elektronischen Schaltkarte integriert ist, ermöglicht dem Ofen, jederzeit zu überwachen, wie viel Stunden und Kilos bis zum Versiegen der Pelletladung fehlen.

Für den ordnungsgemäßen Betrieb des Systems ist wichtig, dass während des ersten Anzündens (seitens des Händlers) folgende Prozedur befolgt wird.

Vor der Aktivierung des Systems, muss ein Sack Pellet in den Behälter geladen und bis zum Versiegen des geladenen Pellet verbraucht werden. Dies dient einer kurzen Einlaufphase des Ladesystems.

Anschließend 15 kg Pellet laden.

Anschließend einmal die Taste “Reserve” drücken, um damit dem Speicher mitzuteilen, dass 15 kg Pellet geladen wurden. Ab diesem Augenblick erscheint auf dem Display die verbliebene Pelletmenge in abnehmender Anzeige in kg (15...14...13). Bei jedem Nachfüllen ist die geladene Pelletmenge zu speichern. Besteht die Ladung aus 15 kg, reicht für das Speichern die Betätigung der Taste „Pelletladung“; bei unterschiedlichen Mengen oder im Fall von Fehlern kann die Menge mittels des Pelletreserve-Menüs wie folgt angegeben werden.

Durch Drücken der Taste MENÜ (2 Sekunden lang) wird EINSTELLUNGEN angezeigt.

Durch mehrmaliges Drücken der Taste + oder – wird T.max exit angezeigt.

Durch Bestätigung mit der Taste MENÜ erscheint die vorhandene Pelletmenge + die, die man lädt (voreingestellt 15, das mit den Tasten +/- verändert werden kann). Versiegt das Pellet im Behälter, blockiert der Wassergeführter-Kamin und es wird der Schriftzug „FlamAus NoPellet“ angezeigt.

Änderung Pellet-Beschickung (NUR AUF ANRATEN DES HÄNDLERS)

Durch 2 Sekunden langes Drücken der Taste "M" der Fernbedienung und mit den Tasten „+“ und „-“ die Displayangaben durchlaufend, begegnet man der Angabe "ADJ-PELLETS". Bestätigt man diese Funktion mit der Taste Menü erhält man Zugriff auf die Einstellung der Beschickung mit Pellet, verringert man den eingestellten Wert, verringert man die Pelletbeschickung, erhöht man ihn, erhöht man die Pelletbeschickung. Diese Funktion kann nützlich sein, falls man den Pellet-Typ, auf den der Wassergeführter-Kamin eingestellt wurde, gewechselt hat und daher eine Korrektur der Beschickung erforderlich ist.

Sollte diese Korrektur nicht ausreichen, sich an den Händler, wenden, um eine neue Betriebseinstellung festzulegen.

Anmerkung zur Veränderlichkeit der Flamme: Etwaige Veränderungen des Zustands der Flamme hängen vom verwendeten Pellet-Typ ab, sowie von einer normalen Veränderlichkeit der Flamme von festem Brennstoff und von den regelmäßigen Reinigungen des Brenntiegels, die der Wassergeführter-Kamin automatisch ausführt (NB: Diese ersetzen NICHT das erforderliche Absaugen seitens des Benutzers vor dem Anzünden).

GEBRAUCHSANWEISUNGEN

DIE ELEKTRONISCHE UMWÄLZPUMPE

Das von Ihnen erworbene Erzeugnis ist mit einer Umwälzpumpe mit Elektronik-Motor ausgestattet. Elektronische Steuerung der Leistung.

a) Steuermodus p - c

In dieser Betriebsart hält der elektronische Controller den von der Pumpe aufgebauten Differenzdruck konstant auf dem eingestellten Hs-Sollwert.

c) Entlüftungsverfahren

Dieses Verfahren ermöglicht das Entweichen der im Hydraulikkreislauf vorhandenen Luft. Nachdem von Hand die Betriebsart „AIR“ gewählt wurde, läuft die Pumpe abwechselnd 10 Minuten lang bei höchster und niedrigster Geschwindigkeit. Nach Abschluss des Vorgangs läuft die Umwälzpumpe mit der voreingestellten Geschwindigkeit. Es ist anschließend möglich, die gewünschte Betriebsart auszuwählen

air %

b) Steuermodus p - v

In dieser Betriebsart lässt der elektronische Controller den Differenzdruck zwischen dem eingestellten Sollwert Hs und 1/2 Hs schwanken. Der Differenzdruck verändert sich je nach Volumendurchsatz.

LED BEDEUTUNG ZUSTAND URSACHE LÖSUNG
Grünes Licht Umwälzpumpe läuft Die Umwälzpumpe läuft in die gewählte Modalität			Normale Betriebsweise
Blinkendes grünes Licht		Die Umwälzpumpe läuft 10 Minuten in der Entlüftungsfunktion. Nachträglich muss die gewünschte Leistungsstufe gewählt werden	Normale Betriebsweise
Blinkendes rotes/grünes Licht	Die Umwälzpumpe ist betriebsfähig, läuft aber nicht	Die Umwälzpumpe beginnt automatisch zu drehen, sobald der Fehler nicht mehr vorliegt.	- Unterspannung U < 160V oder Überspannung U > 253V- Überhitzung des Steuerteil. Zu hohe Temperatur des Motors	- Bitte Spannung überprüfen 195V < U < 253V- Wasser-und Raumtemperatur überprüfen
Blinkendes rotes Licht	Umwälzpumpe außer Betrieb	Die Umwälzpumpe ist blockiert	Die Umwälzpumpe startet nicht automatisch	Umwälzpumpe ersetzen
LED leuchtet nicht	Keine Stromversorgung	Das Steuerteil der Umwälzpumpe bekommt eine Strom	- Die Umwälzpumpe ist nicht an den Strom angeschlossen- Die LED Leuchte ist defekt- Das Steuerteil der Umwälzpumpe ist defekt	- Kabelanschluss überprüfen- Überprüfen ob die Umwälzpumpe läuft- Umwälzpumpe ersetzen

GEBRAUCHSANWEISUNGEN

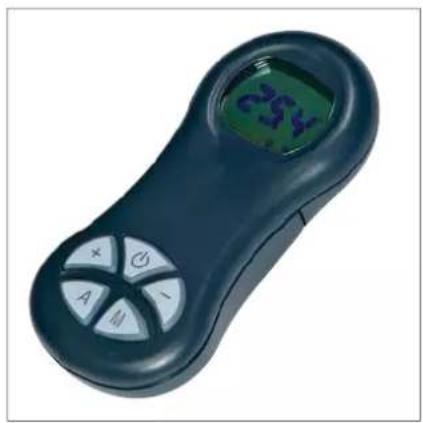

FERNBEDIENUNG

Sie dient der Bedienung aller Funktionen; Sie muss direkt auf der Wassergeführter-Kamin gerichtet werden. Sich für Auskünfte an den Händler wenden.

Legende der Tasten und des Displays:

: Ein- bzw. Ausschalttaste

+/- : Zum Erhöhen oder Vermindern der diversen Einstellungen A : Taste, um zur Programmierung "EASY TIMER" zu wechseln M : Taste für die Anzeige bzw. Einstellung der Temperatur (Set 70°C)

Zeigt eine Datenübertragung von der Fernbedienung zur Karte an.

Tastatur gesperrt, um unerwünschte Schaltungen zu verhindern ("A" und "M" gleichzeitig einige Sekunden lang drücken, um die Tastatur zu sperren bzw. freizugeben)

Batterien verbraucht, beim Austausch darauf achten, sie in die entsprechenden Fächer einzusetzen

Zeigt die Eingabe einer Ein- bzw. Abschaltung mit dem Programm "EASY TIMER" an

Zeigt die von der Fernbedienung gemessene Raumtemperatur an (während der technischen Konfi guration der Fernbedienung werden die Werte der eingestellten Parameter angezeigt)

Leuchtendes Icon: Wassergeführter-Kamin in Zündungsphase bzw. in Betrieb

Gibt an, dass der Wassergeführter-Kamin in Automatikbetrieb läuft

Anzeige der Fernbedienungs-Einstellung für wassergeführten Wassergeführter-Kamin

GEBRAUCH DES PROGRAMMS "EASY TIMER"

Die neue Fernbedienung ermöglicht eine sehr intuitive und schnell vorzunehmende Zeitplanung:

- Ist der Wassergeführter-Kaminn eingeschaltet: Es ist möglich, mit der Fernbedienung ein Abschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen; im Display des Bedienfeldes wird die bis zur programmierten Abschaltung verbliebene Zeit angezeigt.

- Ist der Wassergeführter-Kamin ausgeschaltet: Es ist möglich, mit der Fernbedienung ein Einschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen; im Display des Bedienfeldes wird die bis zur programmierten Einschaltung verbliebene Zeit angezeigt.

- Einstellung: Für die Einstellung des Timers wie folgt vorgehen: a) Die Taste "A" drücken, auf dem Display leuchtet das Symbol ☐ zur Bestätigung des Zugangs zur Programmierung "Easy timer" auf. b) Mit den Tasten +/- die gewünschte Stundenzahl eingeben, z. B.:

c) Die Fernbedienung auf den Empfänger im Bedienfeld richten

d) Die Programmierung durch einige Sekunden langes Drücken der Taste "A" bestätigen; das Symbol 📄 erlischt und es wird die verbliebene Zeit bis zum Einschreiten der Programmierung "Easy timer" auf dem Bedienfeld angezeigt.

e) Für das Rückgängigmachen der Programmierung die Punkte a),b),c),d) wiederholen, wobei die Stundenzahl auf "00H" eingestellt wird.

TASTATUR-SPERRE

Es ist möglich, die Tastatur der Fernbedienung zu sperren, um zufällige, vom Benutzer unerwünschte Schaltungen zu verhindern. Durch gleichzeitiges Drücken der Tasten A und M leuchtet das Symbol des Schlüssels zur Bestätigung der erfolgten Sperre der Tastatur auf. Um die Tastatur erneut freizugeben, erneut die Tasten A und M gleichzeitig drücken.

ANZEIGE VERBRAUCHTER BATTERIEN

Das Aufleuchten des Symbols der Batterie zeigt an, dass die Batterien im Inneren der Fernbedienung fast verbraucht sind, deren utausch mit drei Batterien des gleichen Typs (Größe AAA 1,5V) vornehmen.

- In der Funkbedienung nicht neue Batterien mit teilweise verbrauchten mischen. - Nicht verschiedene Marken und Typen mischen, da jede Marke und jeder Typ unterschiedliche Kapazitäten aufweist. - Nicht herkömmliche mit wieder aufladbaren Batterien mischen. - Nicht versuchen, Alkali- und Zink-Kohle-Batterien aufzuladen, da sich Zerstörungen und Flüssigkeitsaustritte ereignen könnten.

WARTUNG

Antes de realiVor der Vornahme jeglicherWartungsarbeiten, der Wassergeführter-Kamin von der Netzversorgung trennen.

Daran denken, den brenntiegel vor jedem anzünden zu saugen

Im fallvon erfolglosem anzünden, dieses nichtwiederholen, ohne den brenntiegelgeleertzu haben.

Achtung: das aus dem brenntiegelentleerte pelletdarfnichtin den pelletbehälter gegeben werden.

Eine regelmäßige Wartung ist für den guten Betrieb der Wassergeführter-Kamin grundlegend. Der Wassergeführter-

Kamin zeigt auf dem Display eine Meldung „zu hohe Abgast“ oder „Reini/grunKunde“ für den fall an, dass eine zusätzliche Reinigung erforderlich sein sollte. Dieser Meldung geht der Schriftzug „Tauscher reinigen“ voran.

DIE zumindest JAHRESZEITLICHE MANGELNDE WARTUNG kann schlechten Betrieb verursachen.

Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie.

HINWEIS: Während der Inbetriebnahme stellt der Händler einen Wert in kg für die verbrauchte Pelletmenge ein, nachdem auf dem Display der Schriftzug "SERVICE UTE" erscheint. Der Wassergeführter-Kamin setzt seinen Betrieb fort, der Endkunde ist jedoch gehalten, die sorgfältige, ihm obliegende Wartung durchzuführen, die oben beschrieben und vom Händler bei der Inbetriebnahme erklärt wird. Um den Schriftzug auf dem Display zu löschen, nach Vornahme der Wartung die Taste Boiler mindestens 5 Sekunden lang drücken.

TÄGLICHE WARTUNG

Bei abgestelltem, kaltem und vom Netz getrennten Wassergeführter-Kamin auszuführende Arbeiten.

• Ist mithilfe eines Staubsaugers auszuführen (auf Wunsch erhältlich, Seite 106), Der ganze Vorgang erfordert nur wenige Minuten am Tag.

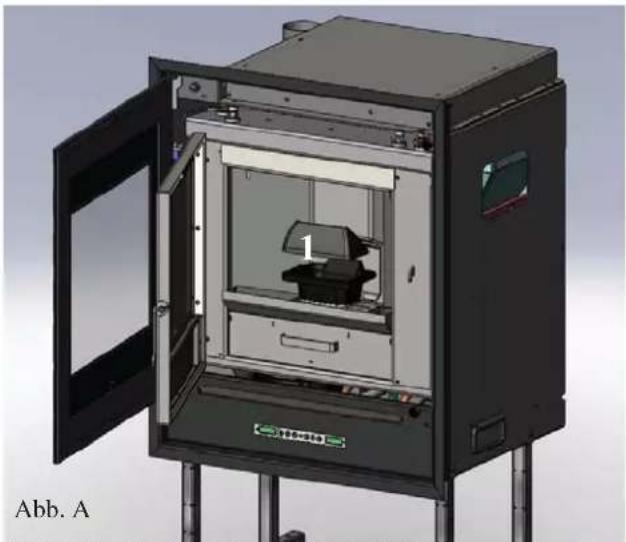

  • Die Tür öffnen, den Brenntiegel (1 - Abb. A) herausnehmen und die Rückstände in die Aschenlade kippen.
• Den Brenntiegel mit dem mitgelieferten Spachtel entkrusten, eventuell verstopfte Ösen reinigen.
  • DIE RÜCKSTÄNDE NICHT IN DEN PELLETBEHÄLTER ZURÜCKWERFEN.
  • Die Aschenlade herausnehmen (2 - Abb. B) und in einen nicht brennbaren Behälter entleeren (die Asche könnte noch heiße Teile oder Glut enthalten).
• Den Tiegel entfernen und mit dem Metallspachtel entkrusten, etwaige Verstopfungen der Öffnungen auf allen Seiten reinigen.
• Den Brenntiegelraum absaugen, die Kontaktränder des Brenntiegels mit seiner Auflage reinigen.
• Falls erforderlich, die Scheibe reinigen (in kaltem Zustand).
  Niemals heiße Asche aufsaugen, dies könnte den verwendeten Staubsauger gefährden und die häuslichen Räume in Brandgefahr bringen.

WÖCHENTLICHE WARTUNG (Foto auf der nächsten Seite)

• Den Feuerraum reinigen, nachdem die Aschenlade (2 - Abb. C) und die Rauchleitplatte (3 - Abb. C) entfernt wurden.
• Den Bereich der Rauchleitplatte aussaugen (4 - Abb. C)

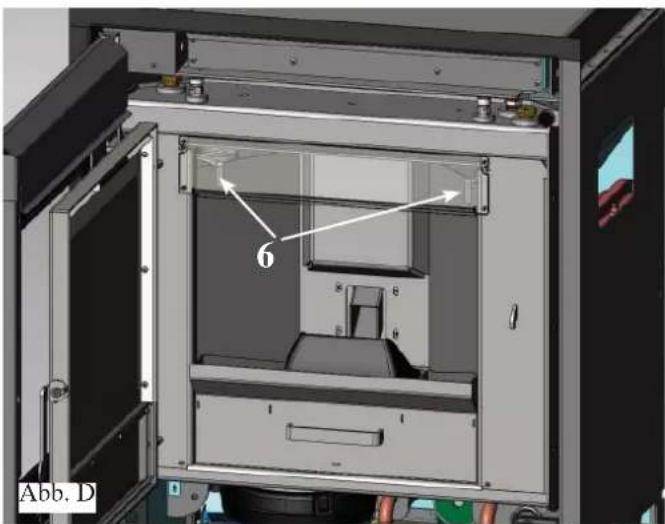

• Den Rauchkanal reinigen, indem die entsprechenden Metallhebel für die Bürsten auf und ab bewegt werden (6 - Abb. D).
  • Die Verbrennungskammer und den Rauchabzug sorgfältig (5 - Abb. C) reinigen.
  • Den Rauchkanal wie folgt reinigen:

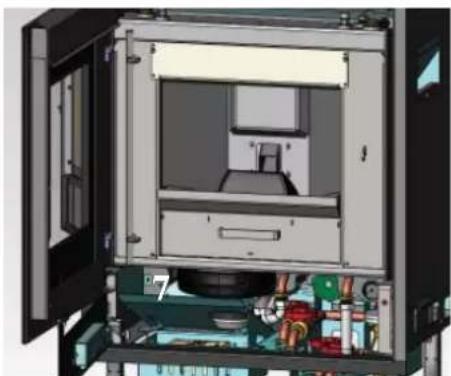

Die Außentür und die untere Sockelblende öffnen, die 3 Schrauben entfernen, um die Inspektionsklappe des Rauchkanals (7 - Abb. E) zu öffnen und die Rückstände absaugen. Die Menge der Rückstände, die sich gebildet hat, ist von der Art des Brennstoffs und der Anlage abhängig.

N.B.:

1) Vergewissern Sie sich nach dieser Arbeit, dass die Inspektionsklappe wieder fest verschlossen wird.
2) Die unterlassene Reinigung kann zum Ausfall des Wassergeführter-Kamin führen.

WARTUNG

Abb. C 2 3 4 4 5

JAHRESZEITLICHE WARTUNG (SEITENS DES HÄNDLERS)

Vor der Vornahme jeglicherWartungsarbeiten, der Wassergeführter-Kamin von der Netzversorgung trennen.

• Allgemeine Innen- und Außenreinigung
• Sorgfältige Reinigung der Wärmetauscherrohre
- Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums
- Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen
- Reinigung des Rauchkanals (Austausch der Dichtung des Rauchabzugrohrs und des Raums des Rauchabzugventilators).
- Überprüfung des Ausdehnungsgefäßes
- Überprüfung und Reinigung der Umwälzpumpe
- Prüfung der Sonden
- Prüfung und etwaiger Austausch der Uhrenbatterie auf der elektronischen Schaltkarte
- Reinigung, Inspektion und Entkrusten des Raums des Zündwiderstands, eventueller Austausch desselben
- Reinigung/Prüfung des Bedienfelds
- Sichtprüfung der Elektrokabel, der Anschlüsse und des Versorgungskabels
- Reinigung des Pelletbehälters und Überprüfung des Spiels der Einheit Förderschnecke-Getriebemotor
- Überprüfung und etwaiger Austausch der Türdichtung
- Betriebsabnahme, Befüllung der Förderschnecke, Anzünden, 10-minütiger Betrieb und Abschalten.

HINWEIS:

1) Die mangelnde Wartung bewirkt den Verfall der Garantie.
2) Wird der Wassergeführter-Kamin häufig benutzt, wird die Reinigung des Rauchabzugs alle 3 Monate anempfohlen.

ACHTUNG!!!

Nach der gewöhnlichen Reinigung, kann das NICHTORDNUNGSGEMÄSSE Aufsetzen des oberen Brenntiegels (A)(Abb. F) auf den unteren Brenntiegel (B)(Abb. F) den Betrieb der Wassergeführter-Kamin beeinträchtigen. Daher ist vordem Anzünden der Wassergeführter-Kamin zu überprüfen, ob die Tiegel gemäß der Abbildung (1) richtig zusammengesetzt sind (Abb. G).

Wichtiger Hinweis: Reinigen Sie vor dem Gebrauch des Ofens die Brennschale. Andernfalls kann sich plötzlich Gas im Brennraum entzünden und bewirken, dass die Sichtscheibe der Tür platzt.

Im Fall von Störungen hält der IDROPELLBOX automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten).

Während der Phase wegen Ausfalls niemals den Netzstecker ziehen.

Für den Fall des erfolgten Ausfalls ist für den erneute Start der Wassergeführter-Kamin erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste 0/1 drücken.

Wassergeführter-Kamin nicht erneut anstellen, bevor nicht der Grund für den Ausfall festgestellt und der Brenntiegel GEREINIGT UND GELEERT wurde.

MELDUNGEN ETWAIGER AUSFALLURSACHEN UND HINWEISE UND ABHILFEN:

1) Anzeige: PTC H2O_DEFEKT

Störung: Ausfall wegen defekter oder nicht angeschlossener Temperatursonde.

Maßnahmen: - Anschuss der Sonde an die Schaltkarte überprüfen

- Betrieb mittels Kaltabnahme überprüfen.

2) Anzeige: Problem Abgasgeb.: (greift ein, wenn der Umdrehungssensor des Rauchabzugs eine Störung feststellt).

Störung: Ausschaltung bei Feststellung einer Drehzahstörung des Rauchabzugs

Maßnahmen: • Den Betrieb des Rauchabzugsmotors überprüfen (Verbindung zum Umdrehungssensor) und Steckkarte (Händler).

• Sauberkeit des Rauchabzugs überprüfen

• Die Elektroanlage und die Erdung überprüfen.

- Kontrolle Schaltplan (Händler).

3) Anzeige: FlamAus NoPellet: (greift ein, wenn das Thermoelement eine)

Störung: Erlöschen wegen Temperatursturz der Rauchgase geringere als die eingegebene Rauchgastemperatur feststellt, weil es dies als mangelndes Vorliegen einer Flamme auslegt).

Die Flamme kann erlöscht sein, weil:

- Pellet fehlt

- zuviel Pellet die Flamme erstickt hat

- der Höchsttemperatur-Thermostat eingeschritten ist (sehr selten, greift nur bei zu hoher

Rauchgastemperatur ein) (Händler).

4) Anzeige: Sperre/No Zünd.: (schreitet ein, wenn in einer Höchstzeit von 15 Minuten keine Flamme)

Es sind zwei Fälle zu unterscheiden:

Störung: Abschalten wegen nicht ordnungsgemäßer Rauchgastemperatur in der Zündungsphase.

KEINE Flamme erschienen

Maßnahmen: • Überprüfen:

- Position und Verschmutzungsgrad des Brennkammer-einsatzes

- Verbrennungsluft gelangt bis zum Brennkammerein-satz? (Händler).

- Funktionstüchtigkeit des Heizwiderstands

- Raumtemperatur (bei weniger als 3° C ist Esbit erfor-derlich) und Luftfeuchte

- Feuer versuchsweise mit Esbitwürfel entzünden (Seite 98).

Flamme ist erschienen, aber nach der Meldung "Ar" er-scheint die Angabe "AF"

Maßnahmen: • Uberprüfen: (nur für Händler)

- Funktionstüchtigkeit des Temperaturfühlers

- unter den Betriebsparametern eingegebene Starttem-peratur.

5) Anzeige: Strom/ausfall : (dies ist kein Fehler der Wassergeführter-Kamin).

Störung: Abschalten wegen fehlenden Stroms

Maßnahmen: • Stromanschluss und Spannungsschwankungen überprüfen.

6) Anzeige: FBdefekt Funkstö : (greift ein, wenn dasThermoelement ausgefallen oder nicht angeschlossen ist).

Störung: Abschalten wegen ausgefallenem oder nicht angeschlossenem Thermoelement

Maßnahmen: • Den Anschluss des Thermoelements an die Schaltkarte überprüfen: Dessen Betrieb bei Abnahme in kaltem Zustand überprüfen (Händler).

7) Anzeige: zu hohe Abgast : (Abschaltung wegen zu hoher Rauchtemperatur)

Störung: Abschalten wegen zu hoher Rauchgastemperatur.

Überprüfen (nur für Händler):

- Pellettyp,

• Störung des Rauchabzugs,

• verstopfter Rauchkanal

- nicht ordnungsgemäße Installation

• „Drift“ des Getriebemotors

MÖGLICHE PROBLEME

8) Anzeige: H2O-TEMP.-ALARM:

Störung: Ausfall wegen Wassertemperatur höher als 90°C.

Ein zu hohe Wassertemperatur kann abhängen von:

- Zu kleine Anlage (vom Händler die Öko-Funktion aktivieren lassen)

- Verschmutzung: Die Wärmetauscherrohre, den Brenntiegel und den Rauchabzug reinigen

9) Anzeige: Problem Luftsen.: greift ein, wenn der Flusssensor einen unzureichenden Fluss der Verbrennungsluft feststellt).

Störung: Erlöschen wegen Unterdruckmangel

- Der Fluss kann unzureichend sein, wenn die Ofenklappe offen steht, bei mangelhafter Abdichtung

- Der Ofenklappe (z. B. Dichtung), falls ein Luftansaug- oder Rauchabzugproblem vorliegt oder der

- Tiegel verstopft ist oder der Flusssensor verschmutzt ist (mit trockener Luft reinigen).

- Ebenfalls die Schwelle des Flusssensors (in den Parametern) überprüfen.

- Der Tiefdruckalarm kann sich auch während der Einschaltphase ereignen, wenn der Rauchabzug

- gegen die technischen Angaben verstößt oder wenn der Rauchabzug und der Schornstein verstopft sind.

10) Anzeige: "Batterie leerPrüf"

Störung: Das Signal leuchtet auf, obwohl der Wassergeführter-Kamin weiterfunktioniert

Maßnahmen: • Die Notstrombatterie der Platte muss ersetzt werden (Händler).

11) Störung: Funksteuerung funktioniert nicht:

Maßnahmen: • Näher an den Empfänger der Wassergeführter-Kamin

• Die Alkali-Batterien ersetzen.

12) Störung: Bedienfeld abgeschaltet:

Maßnahmen: • Prüfen, ob das Netzkabel angeschlossen ist

- Sicherung prüfen (am Netzkabel)

- Flat-Kabel zum Bedienfeld überprüfen

13) Störung: Wasser nicht warm genug:

Maßnahmen: • Den Wärmetauscher im Inneren des Brennraums säubern

ANMERKUNG

lle Meldungen bleiben solange angezeigt, bis die Taste 0/1 auf der Funksteuerung gedrückt wird.

Es wird empfohlen, der Wassergeführter-Kamin nicht erneut starten zu lassen, bevor nicht die Beseitigung der Störung festgestellt wurde. Es ist wichtig dem Händler die Anzeigen des Displays zu melden.

CHECK LISTE

Mit der vollständigen Lektüre des technischen Merkblatts zu ergänzen

Aufstellung und Installation

• Inbetriebnahme durch den Händler, der die Garantie und das Wartungsheft ausgestellt hat
• Belüftung des Raums
• Der Rauchkanal bzw. Schornstein empfängt nur den Abzug der Wassergeführter-Kamin
• Der Rauchabzug weist auf: höchstens zwei Kurven
  höchstens 2 Meter in der Waagerechten
• Schornsteinabschluss über dem Rückstrombereich
  • Die Abzugsrohre sind aus geeignetem Material (rostfreier Stahl empfohlen)
• Bei der Durchquerung von möglichem brennbaren Material (z. B. Holz) wurden alle Brandverhütungsmaßnahmen getroffen

Gebrauch

• Das verwendete Pellet ist von guter Qualität und nicht feucht.
• Der Brenntiegel und der Aschenraum sind sauber und gut platziert.
  • Die Tür ist gut verschlossen.
• Der Brenntiegel sitzt gut in seiner Aufl age.

FAQ

Die Antworten sind hier in zusammenfassender Form aufgeführt; für mehr Details die anderen Seiten des vorliegenden Dokuments zu Raste ziehen.

1) Was muss ich für eine Installation der Wassergeführter-Kamin vorbereiten?

Rauchabzug von mindestens 80 mm Durchmesser.

Angeschlossen an die Außenluft Aufnahme (siehe Seite 9).

Anschluss des Vorlaufs und des Rücklaufs an die Sammelleitung 34 " G

Abfl uss in die Kanalisation für das Überdruckventil 34 " G

Anschluss für Befüllung 34 " G

Anschluss an vorschriftsmäßige Elektroanlage mit Magnet-Thermoschalter 230 V +/- 10%, 50 Hz.

(Die Trennung des Hauptkreises von dem des Nebenkreises berücksichtigen).

2) Kann ich der Wassergeführter-Kamin ohne Wasser betreiben?

NEIN. Eine Verwendung ohne Wasser gefährdet der Wassergeführter-Kamin.

3) Kann ich den Vorlauf und den Rücklauf der Wassergeführter-Kamin direkt an einen Heizkörper anschließen?

NEIN. Wie für jeden anderen Heizkessel, muss man sich an eine Sammelleitung anschließen, von der aus das Wasser an die Heizkörper verteilt wird.

4) Liefern der Wassergeführter-Kamin auch Sanitär-Warmwasser?

Nach entsprechender Leistungsbeurteilung von Wassergeführter-Kamin und Sanitärwasseranlage kann Brauchwarmwasser produziert werden Es ist möglich, unter Verwendung unserer vormontierten Bausätze KIT Warmbrauchwasser zu erzeugen.

5) Kann ich die Rauchgase de der Wassergeführter-Kamin direkt aus der Wand ablassen?

NEIN, der ordnungsgemäß (UNI 10683) ausgeführte Abzug muss den Dachfirst erreichen und jedenfalls ist für einen einwandfreien Betrieb ein senkrechtes Stück von mindestens 1,5 Metern erforderlich; dies, um zu vermeiden, dass im Fall eines Stromausfalls oder bei Wind sich im Installationsraum eine kleine Rauchmenge bildet.

6) Ist ein Lufteinlass im Aufstellungsraum erforderlich?

Ja, für eine Wiederherstellung der vom Wassergeführter-Kamin verbrauchten Verbrennungsluft; der Rauchabzugsmotor entnimmt dem Raum Luft, um sie dem Brenntiegel zuzuführen.

7) Was muss ich auf dem Display der Wassergeführter-Kamin eingeben?

Die gewünschte Wasser; der Wassergeführter-Kamin steuert entsprechend die Leistung, um sie zu erreichen oder beizubehalten. Für kleine Anlagen ist die Einstellung einer Betriebsweise möglich, die das Abstellen und das Einschalten der Wassergeführter-Kamin abhängig von der erreichten Wassertemperatur vorsieht (sich für die erste Inbetriebnahme an den Händler wenden).

8) Wie oft muss ich den Brenntiegel säubern?

Vor jedem Anzünden bei abgeschaltetem und kalten Wassergeführter-Kamin. NACHDEM DIE AUSTAUSCHROHRE mithilfe der Metallhebel für die Reinigung der Rauchleitungen AUSGEBÜRSTET WURDEN (siehe S. 102).

9) Kann ich außer Pellet anderen Brennstoff verbrennen?

NEIN. Der Wassergeführter-Kamin wurde für die Verbrennung von Pellet von 6 mm Durchmesser gebaut, anderes Material könnte ihn beschädigen.

REINIGUNGS-ZUBEHÖR

GlassKamin

(Art.-Nr. 155240)

Für die Reinigung

der Keramikscheibe

Eimer des Aschensaugers

ohne Motor (Art.-Nr. 275400)

Für die Reinigung

des Brennraums

HYDRAULISCHE AANSLUITINGEN

ELEKTRISCHE EIGENSCHAPPEN

THERMOKOPPEL:

A: Innenliegender Schornstein bis zum Dach B: Außenliegender Schornstein aus Mauerwerk C: Innenliegender Schornstein aus Mauerwerk D: Außenliegender doppelwandiger Stahl- schornstein (für diese Installation ist erforder- lich, dass der Schornstein doppelwandig und auf seiner ganzen Länge gut abgedämmt ist)

SCHOORSTEENPOT

HYDRAULISCHE AANSLUITINGEN

IDROPELLBOX NOOIT WERKEN ZONDER WATER IN DE INSTALLATIE.

MOET WERKEN MET EEN DRUK VAN ONGEVEER 1,5 BAR.

EEN EVENTUELE "DROGE" ONTSTEKING BRENGT DE VERWARMINGSKETEL IN GEVAAR.

HYDRAULISCHE AANSLUITINGEN

HYDRAULISCHE AANSLUITINGEN

Automatische ontsteking
