IDROPELLBOX - Open haard EDILKAMIN - Gratis gebruiksaanwijzing en handleiding

Type product	Pelletketel-haard
Merk	Edilkamin
Model	IDROPELLBOX
Nominaal vermogen	15,7 kW
Vermogen waterverwarming	12,6 kW
Totaalrendement	92,2%
Waterrendement	81%
CO-uitstoot (13% O2)	0,014%
Maximale druk	2 bar
Werkdruk	1,5 bar
Rookgastemperatuur (EN14785)	130 °C
Minimum trek	12 / 5 Pa
Brandstofverbruik (min/max)	1 / 3,5 kg/h
Voorraadcapaciteit	30 kg
Autonomie (min/max)	8 / 27 uur
Verwarmingscapaciteit	410 m³
Gewicht (inclusief verpakking)	201 kg
Diameter rookgasafvoer	80 mm (buitendraad)
Diameter luchtinlaat	40 mm (buitendraad)
Voeding	230 V~ ±10%, 50 Hz
Gemiddeld stroomverbruik	150 W
Ontstekingsvermogen	400 W
Frequentie afstandsbediening	Infrarood
Veiligheidsvoorzieningen	Thermokoppel, vacuümmeter, waterveiligheidsthermostaat, tankveiligheidsthermostaat, flowsensor, overdrukventiel
Regelsysteem	Leonardo® elektronische besturingskaart met synoptisch paneel en afstandsbediening
Brandstoftype	Houtpellets, 6 mm diameter

Veelgestelde vragen - IDROPELLBOX EDILKAMIN

Welk type brandstof gebruikt de IDROPELLBOX?

Deze gebruikt houtpellets met een diameter van 6 mm. Gebruik geen andere brandstof.

Kan de haard zonder water functioneren?

Nee, het systeem moet worden gevuld met water onder een druk van ongeveer 1,5 bar. Werken zonder water kan schade veroorzaken.

Wat is de minimale vereiste voor luchtinlaat?

De installatieruimte moet een externe luchtinlaat hebben met een diameter van 40 mm die direct op het apparaat is aangesloten.

Hoe reinig ik de verbrandingskamer?

Dagelijks reinigen wanneer het apparaat uit en koud is. Verwijder de verbrandingskamer en leeg de as in een brandveilige container. Stofzuig de kamers en reinig het glas. Nooit hete as stofzuigen.

Wat moet ik doen als de ontsteking mislukt?

Maak de verbrandingskamer leeg van pellets voordat u opnieuw probeert te ontsteken. Deponeer geleegde pellets niet terug in de voorraad.

Hoe vaak is seizoensonderhoud vereist?

Seizoensonderhoud door een erkende dealer wordt aanbevolen ten minste eenmaal per jaar. Dit omvat het reinigen van warmtewisselaarbuizen, controleren van motoren, sensoren, expansievat en deurafdichtingen.

Wat betekent het alarm 'Stop/Vlam'?

Het duidt op een daling van de rookgastemperatuur als gevolg van een gebrek aan pellets, slechte pelletkwaliteit of andere problemen. Controleer de pellets en reinig de verbrandingskamer.

Kan ik de Easy Timer-functie gebruiken?

Ja, de afstandsbediening maakt het mogelijk een uitgestelde ontsteking of uitschakeling in te stellen van 1 tot 12 uur. Druk op de knop 'A' op de afstandsbediening om te activeren.

Wat is de maximale watertemperatuur?

De veiligheidsthermostaat schakelt uit wanneer de watertemperatuur 90 °C overschrijdt. Als dit gebeurt, controleer dan op systeemverstoppingen of activeer de ECO-functie.

Hoe vervang ik de batterijen van de afstandsbediening?

Wanneer het batterijpictogram verschijnt, vervang dan door drie AAA 1,5V-batterijen. Meng geen oude en nieuwe of verschillende batterijtypen.

GEBRUIKSAANWIJZING IDROPELLBOX EDILKAMIN

NL Installatie, gebruik en onderhoud

pag. 107

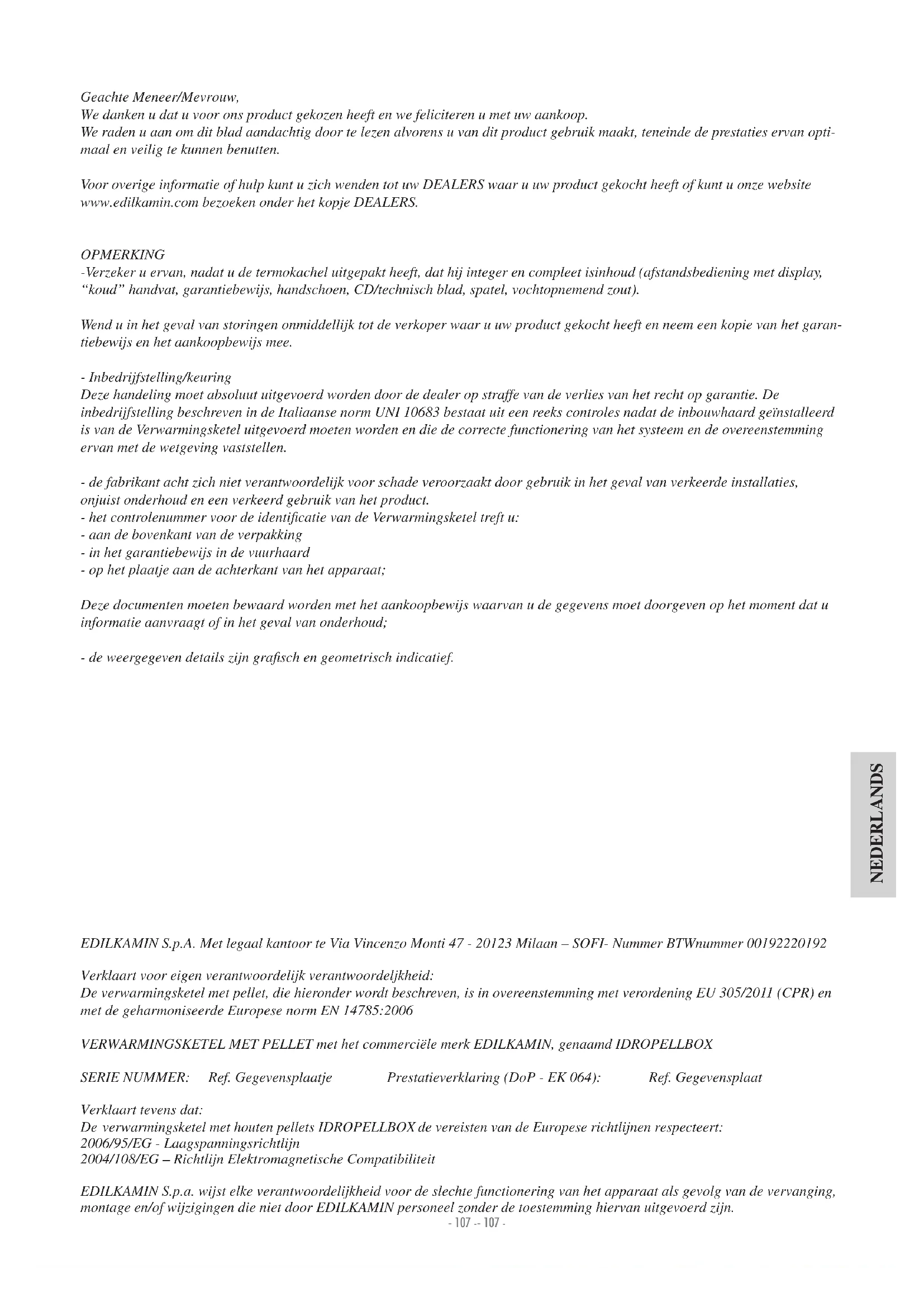

Geachte Meneer/Mevrouw,

We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop.

We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan optimaal en veilig te kunnen benutten.

Voor overige informatie of hulp kunt u zich wenden tot uw DEALERS waar u uw product gekocht heeft of kunt u onze website www.edilkamin.com bezoeken onder het kopje DEALERS.

OPMERKING

-Verzeker u ervan, nadat u de termokachel uitgepakt heeft, dat hij integer en compleet isinhoud (afstandsbediening met display, "koud" handvat, garantiebewijs, handschoen, CD/technisch blad, spatel, vochtopnemend zout).

Wend u in het geval van storingen onmiddellijk tot de verkoper waar u uw product gekocht heeft en neem een kopie van het garantiebewijs en het aankoopbewijs mee.

- Inbedrijfstelling/keuring

Deze handeling moet absoluut uitgevoerd worden door de dealer op straffe van de verlies van het recht op garantie. De inbedrijfstelling beschreven in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de inbouwhaard geïnstalleerd is van de Verwarmingsketel uitgevoerd moeten worden en die de correcte functionering van het systeem en de overeenstemming ervan met de wetgeving vaststellen.

• de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product.
• het controlenummer voor de identificatie van de Verwarmingsketel treft u:
• aan de bovenkant van de verpakking
• in het garantiebewijs in de vuurhaard
• op het plaatje aan de achterkant van het apparaat;

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafisch en geometrisch indicatief.

EDILKAMIN S.p.A. Met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan - SOFI- Nummer BTWnummer 00192220192

Verklaart voor eigen verantwoordelijk verantwoordelijkheid:

De verwarmingsketel met pellet, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

VERWARMINGSKETEL MET PELLET met het commerciële merk EDILKAMIN, genaamd IDROPELLBOX

SERIE NUMMER: Ref. Gegevensplaatje

Prestatieverklaring (DoP - EK 064):

Ref. Gegevensplaat

Verklaart tevens dat:

De verwarmingsketel met houten pellets IDROPELLBOX de vereisten van de Europese richtlijnen respecteert:

2006/95/EG - Laagspanningsrichtlijn

2004/108/EG - Richtlijn Elektromagnetische Compatibiliteit

EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de vervanging, montage en/of wijzigingen die niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zijn.

VEILIGHEIDSINFORMATIE

IDROPELLBOX NOOIT WERKEN ZONDER WATER IN DE INSTALLATIE.

MOET WERKEN MET EEN DRUK VAN ONGEVEER 1,5 BAR.

EEN EVENTUELE "DROGE" ONTSTEKING KAN DE VERWARMINGSKETEL IN GEVAAR BRENGEN.

• De Verwarmingsketel is ontworpen voor het verwarmen van water door middel van de automatische verbranding van houtpellets 6 mm diameter in de vuurhaard..
• Het enige gevaar dat door het gebruik van de Verwarmingsketel veroorzaakt kan worden, is verbonden aan het niet opvolgen van de installatienormen, de directe aanraking met de (interne) elektrische onderdelen onder spanning, de aanraking met vuur en de warme onderdelen of de introductie van vreemde stoffen.
• De Verwarmingsketel zijn voorzien van beschermingsinstallaties die de uitdoving van de thermokachel garanderen in het geval dat bepaalde componenten slecht functioneren.
• Laat dit gebeuren zonder dat u ingrijpt.
• Voor een normale functionering moet de Verwarmingsketel geïnstalleerd worden in overeenstemming met de aanwijzingen van dit blad. • Voorkom de opening van de deur tijdens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.
• Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.
• Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de Verwarmingsketel met de schoorsteen verbindt).
• De onderdelen van de vuurhaard en de tank mogen uitsluitend met een stofzuiger uit te worden gezogen.
• Het glas kan KOUD gereinigd worden met een speciaal product (bijv. GlassKamin) en een doek. Vermijd de reiniging als de haard warm is.

Tijdens de functionering van de Verwarmingsketel bereiken de afvoerleidingen en de deur zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

• Voorkom het plaatsen van niet hittebestendige voorwerpen in de nabijheid van de Verwarmingsketel.
• Maak NOOIT gebruik van vloeibare brandstoffen om de Verwarmingsketel aan te steken of het houtskool aan te wakkeren.
• Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de Verwarmingsketel nooit af.
• Maak de Verwarmingsketel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.
• Voorkom het aanbrengen van verkleinstukken in de rookafvo erleidingen.
• De Verwarmingsketel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicaties van dit technische blad) nodig heeft.
• De Verwarmingsketel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicaties van dit technische blad) nodig heeft.
• De Verwarmingsketel moet in een ruimte geïnstalleerd zijn waar de temperatuur zich boven de 0°C bevindt.
• Voeg eventueel antivriesadditieven aan het water in de installatie toe.
• Verzeker u ervan dat het teruggevoerde water een temperatuur van minstens 45°-50° C heeft.

LET OP:

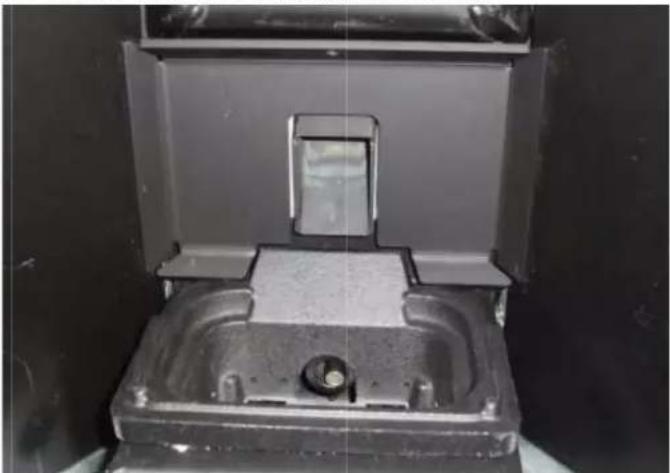

• PROBEER DE VERWARMINGSKETEL NOOIT OPNIEUW AAN TE STEKEN ALS DIT EERDER NIET GELUKT IS. LEEG EERST DE VUURHAARD
• DE PELLETS DIE U UITDE VUURHAARD HAALTMAGNIET IN DE TANK GESTOPTWORDEN.

GEBRUIKERSINFORMATIE

In overeenstemming met het artikel 13 van het Italiaanse wetsbesluit 25 juli 2005, nr. 151 "Tenuitvoerlegging van de Richtlijnen 202/95/EG, 2002/96/EG en 2003/108/EG met betrekking tot de beperking in het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, alsmede de afvalverwerking". Het symbool met de doorgehaalde vuilniston op de apparatuur of op de verpakking geeft aan dat het apparaat aan het einde van zijn nuttig leven gescheiden van het overige afval verzameld moet worden. De gebruiker moet aan het einde van het leven de apparatuur dus naar speciale verzamelcentra voor de gescheiden inzameling van elektrisch en elektronisch afval brengen of moet hem bij de verkoper inleveren op het moment dat hij soortgelijke apparatuur aanschaft bij de verkoper.

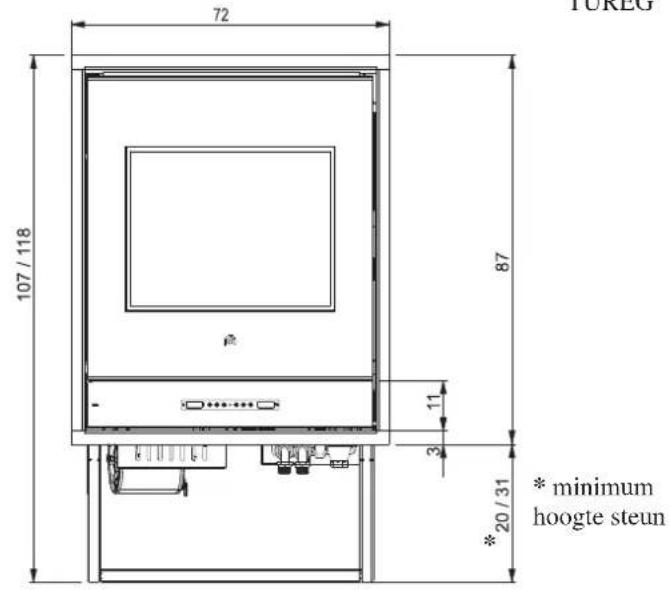

AFMETINGEN

FRONT

TUREG 72 107 / 118 87 11 3 * 20 / 31 * minimum hoogte steun

TUREG
* minimum hoogte steun

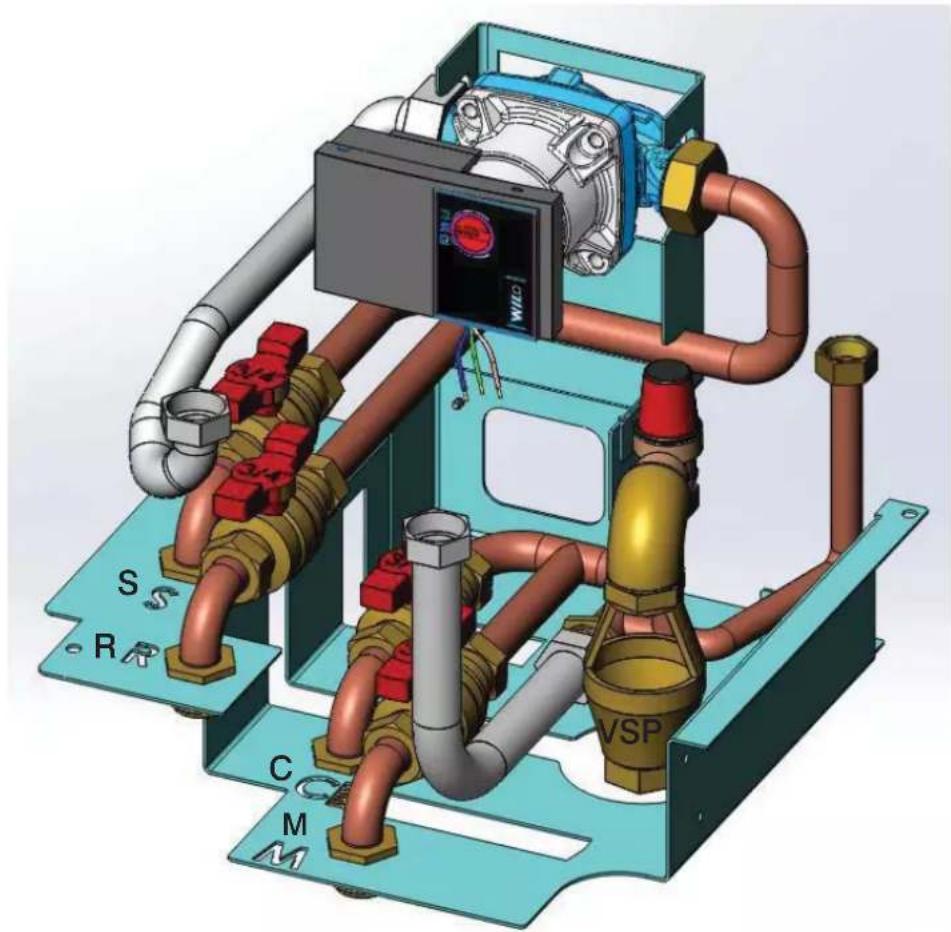

S: Afvoer 3/4" mannelijk

R: Terugvoer Installatie 3/4" mannelijk

C: Toevoer/Compensatie 3/4" mannelijk

M: Toevoer Installatie 3/4" mannelijk

VSP: Veiligheidsklep 3/4" vrouwelijk

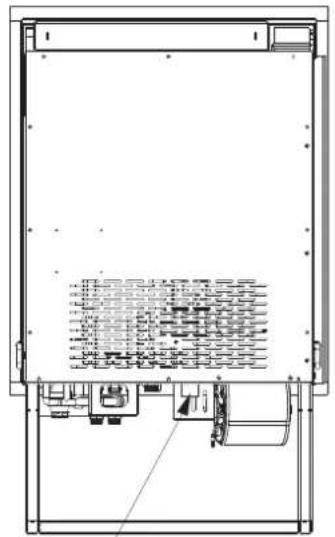

ELEKTRONISCHE APPARATEN

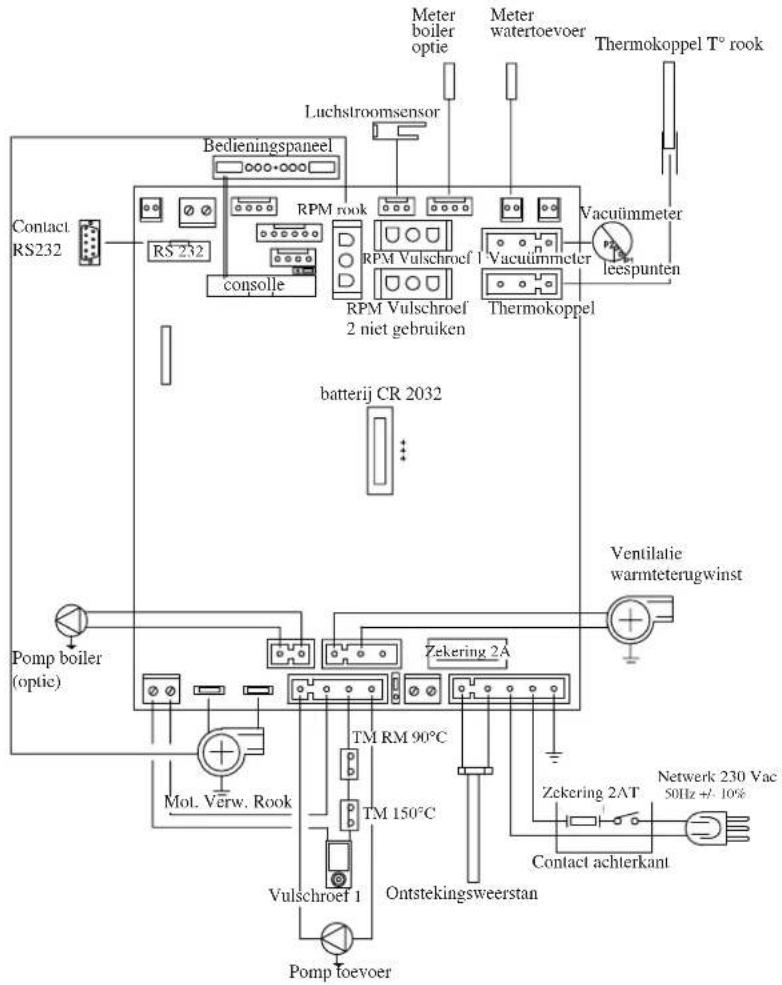

SCHALTPLAN

Contact RS232 Bedieningspaneel RS 232 RPM rook RPM Vulschroef 2 niet gebruiken console Luchstroomsensor Meter boiler optie Meter watertoevoer Thermokoppel T° rook Vacuümmeter leespunten Thermokoppel batterij CR 2032 Pomp boiler (optie) Vol. Verw. Rook TM RM 90°C TM 150°C Vulschroef 1 Ontstekingsweerstan Pomp toevoer Zekering 2A Ventilatie warmteterugwinst Zekering 2AT Netwerk 230 Vac 50Hz +/- 10% Contact achterkant

bevindt zich op de rookafvoer en meet de temperatuur van de rook op. Controleert met behulp van ingestelde parameters de ontsteking, de functionering en de uitdoving van de Verwarmingsketel.

VACUÜMMETER (elektronische druksensor):

Meet de drukwaarde (ten opzichte van de installatieruimte) in de verbrandingskamer op.

VEILIGHEIDSTHERMOSTAATWATER:

grijpt in als de temperatuur in de Verwarmingsketel te hoog is. Blokkeert het laden van pellets waardoor de Verwarmingsketel uitgaat. Handmatig heractiveren (op pag 113).

VEILIGHEIDSTHERMOSTAAT TANK:

grijpt in als de temperatuur in de Verwarmingsketel te hoog is. Blokkeert het laden van pellets waardoor de Verwarmingsketel uitgaat.

SERIEPOORT

Op de AUX poort (op de elektronische kaart) is het mogelijk om door de DEALER een optional voor de controle van het aansteken en uitdoven te laten installeren (bijv. telefoonschakelaar, omgevingsthermostaat), op de achterkant van de Verwarmingsketel. Kan worden aangesloten met de afzonderlijk leverbare brugverbinding (code 640560).

BUFFERBATTERIJ

De elektronische kaart is voorzien van een bufferbatterij (type 3 Volt CR 2032).

Een storing in de functionering (hetgeen niet als een storing in het product maar als nromale slijtage moet worden beschouwd) van deze bufferbatterij wordt weergegeven met de berichten "Battery check".

Neem voor verdere informatie hierover contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft.

EIGENSCHAPPEN

TECHNISCHE EIGENSCHAPPEN
Nominaal vermogen 15,7 kW
Nominaal vermogen aan water 12,6 kW
Globaal rendement ongeveer 92,2 %
Rendement water ongeveer 81 %
CO-uitstoot (13% O_2 ) 0,014 %
Max druk 2bar
Bcdrijfsdruk 1,5 bar
Temperatuur rookafvoer volgens test EN14785 130 °C
Minimum trek 12 / 5 Pa
Verbrandingsduur min/max	8 / 27	uur
Verbruik brandstof min/max	1 / 3,5	kg/h
Tankinhoud	30	kg
Verwarmbaar volume *	410 m^3
Gewicht met verpakking	201	kg
Doorsnede rookafvoer mannelijke aansluiting (mannelijke)	80 mm
Luchtinlaat kanaal diameter (mannelijke)	40 mm

* Het verwarmingsvolume is berekend met inachtneming van het gebruik van pellets van ten minste 4.300 kcal/kg en een isolatie van het huis conform de Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33 Kcal/m³ per uur.
* Het is belangrijk ook rekening te houden met de plaats van de Verwarmingsketel in de te verwarmen ruimte.

AFBEELDING:

1) Houd er rekening mee dat elektrische apparaten storingen kunnen veroorzaken.
2) let op: laat handelingen aan onderdelen onder spanning, onderhoud en/of controles uitvoeren door gekwalificeerd personeel. (Vooraleer enig onderhoud uit te voeren, altijd de stekker uittrekken.)

ELEKTRISCHE EIGENSCHAPPEN
Voeding	230Vac +/- 10% 50 Hz
Gemiddeld geabsorbeerd vermogen	150	W
Geabsorbeerd vermogen tijdens ontsteking	400	W
Frequentie afstandsbediening	infrarood
Beveiliging op hoofdvoeding	Zekering 2AT, 250 Vac 5x20
Beveiliging op elektronische kaart	Zekering 2AT, 250 Vac 5x20

De hierboven vermelde gegevens zijn indicatief.

EDILKAMIN s.p.a. behoudt zich het recht om zonder melding de producten te wijzingen om hier de prestaties van te verbeteren.

EIGENSCHAPPEN

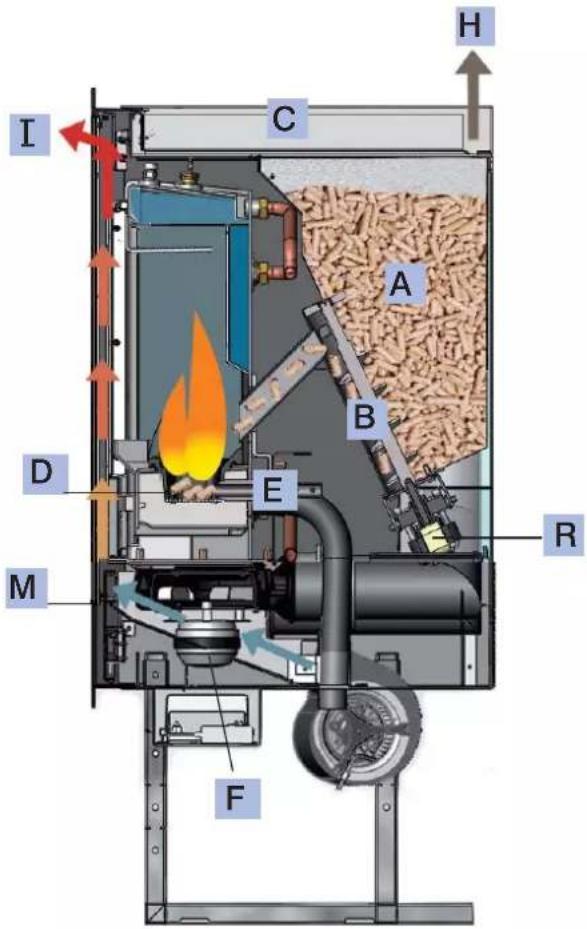

FUNCTIONERINGSPRINCIPE

Kleine pellets Verwarmingsketel die warm water (I) voor verwarmingsinstallaties (verwarmingselementen, sierradiatoren, vloerverwarming) kan opwarmen en die met behulp van een kleine hoeveelheid water de warmte in de installatieruimte terugwint.

De brandstof (houtpellets) wordt vanuit de opslagtank (A) door de vulschroef (B), aangedreven door de reductiemotor (R), naar de verbrandingshaard (D) vervoerd. De houtpellets worden aangestoken met behulp van warme lucht die door een elektrische weerstand (E) geproduceerd wordt. Deze warme lucht wordt door een rookverwijderaar (F), de vuurhaard ingezogen. De rook geproduceerd door de verbranding wordt door dezelfde ventilator uit de haard verwijderd en door de opening (H) in het lage deel aan de bovenkant van de haard afgevoerd.

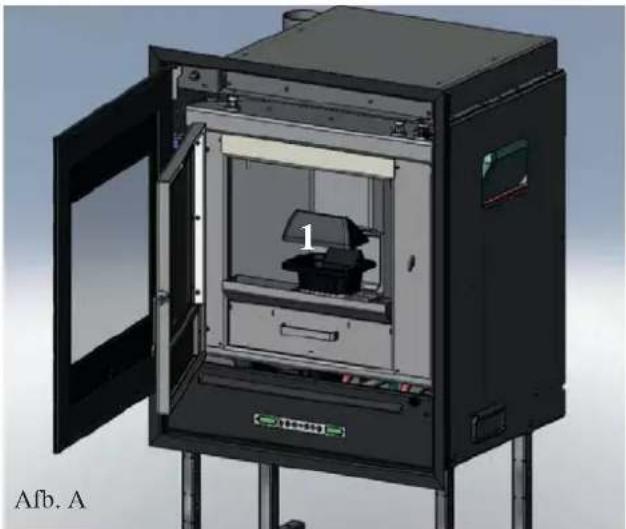

De as valt in de daarvoor bestemde aslade. Leeg de aslade regelmatig. De vuurhaard is vervaardigd met een metalen binnenstructuur en wordt aan de voorkant door twee overlappende deurtjes afgesloten.

- een buitendeurtje van keramisch glas

- een binnendeurtje van keramisch glas in aanraking met het vuur De brandstoftank bevindt zich in het achterste deel van de Verwarmingsketel. Het vullen van de tank gebeurt via een speciale lade (C), te openen vanuit de voorkant van de Verwarmingsketel.

Het water in de Verwarmingsketel wordt opgewarmd en door de pomp naar de verwarmingsinstallatie vervoerd. De Verwarmingsketel omvat een gesloten expansievat en een veiligheidsklep voor overdruk. De hoeveelheid brandstof en de verwijdering van gassen/de toevoer van verbrandingslucht alsook het aanslaan van de pomp worden allen aangestuurd door de elektronische kaart voorzien van software met het LEONARDO® systeem waarmee een optimale verbranding, een hoog rendement en een geringe uitstoot gegarandeerd worden.

De ventilator wint een dusdanige hoeveelheid warmte terug dat vermeden wordt dat te warme lucht door de schoorsteen naar buiten stroom en u geen energie verspilt.

De snelheid van de lucht wordt elektronisch gemoduleerd naar aanleiding van de vereiste om warmte terug te winnen. Daarom kan bij een lage snelheid de ventilator uitstaan of slechts langzaam draaien. Het systeem zal altijd de warmte-uitwisseling met het water bevorderen. Om deze reden is het mogelijk dat tijdens de eerste dagen functionering, als de ketel schoon en nog niet met roet bevuild is, de ventilator niet geactiveerd wordt of hele langzaam draait, ook in het geval van een hoog vermogen. Onder het glazen deurtje is het synoptisch paneel (M) aangebracht, waarmee alle fases van functionering kunnen worden bestuurd en weergegeven. De belangrijkste fases kunnen ook met behulp van de afstandsbediening worden bestuurd.

Leonardo® is een systeem dat de verbranding beschermt en regelt en een optimale functionering in elke omstandigheid waarborgt. Leonardo® garandeert een optimale functionering dankzij de twee sensoren die het drukniveau in de verbrandingskamer en de rooktemperatuur opmeten. Het opmeten en de optimalisering van de twee parameters vindt continu plaats zodat eventuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden.

Het Leonardo® systeem garandeert een constante verbranding door automatisch de trek aan de hand van de eigenschappen van de schoorsteen (bochten, lengte, vorm, doorsnede, enz.) en de omgevingsomstandigheden (wind, luchtvochtigheid, luchtdruk, installatie op grote hoogte, enz.) af te stellen. De installationenormen moeten in acht worden genomen.

Het Leonardo® systeem is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zodat keer op keer het vereiste verbrandingsniveau gegarandeerd wordt.

PELLETLADING

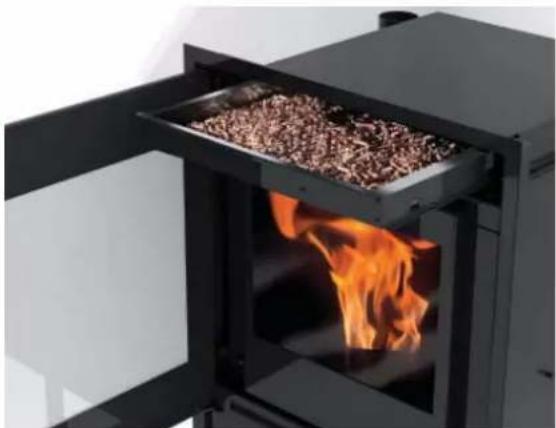

Een gebruiksvriendelijke frontale lade dient om de pellet te laden zonder de haard te moeten uittrekken waardoor u dus in complete veiligheid kunt laden in overeenstemming met de normen EN 14785.

Bevindt zich op de rookafvoer en meet de temperatuur. Het thermokoppel regelt de aansteekfase en bij te lage of te hoge temperatuur.

Luchtstroomsensor

Op het aanzuigkanaal, treedt in werking door het blokkeren van de Verwarmingsketel, wanneer de stroom van de verbrandingslucht niet correct is, waardoor er een risico is op depressieproblemen in het rookcircuit.

Veiligheidsthermostaat wormschroef

Bevindt zich nabij het pelletreservoir. Deze onderbreekt de elektrische voeding voor de reductiemotor indien de gedetecteerde temperatuur te hoog is.

Watertemperatuursensor

Deze meet de temperatuur van het water in de Verwarmingsketel en zendt die informatie naar de kaart, teneinde de pomp en de vermogensafstelling van de termokachel te regelen. Bij een te hoge temperatuur, zet de sensor een blokkeringsfase in.

Handmatig activeerbare veiligheidsthermostaat overtemperatuur water

Meet de watertemperatuur in de Verwarmingsketel. De elektrische voeding van de reductiemotor wordt onderbroken als de gemeten temperatuur te hoog is. Wanneer de thermostaat in werking is gekomen dient deze opnieuw te worden ingesteld, door het indrukken van de knop aan de binnenkant van het buitendeurtje linksboven (Afb. B).*

Weerstand

Zorgt voor het opwekken van de verbranding van de pellets. Blijft aan totdat de vlam niet aan is.

Rookverwijderaar

“duwt” de rook de schoorsteen in en neemt lucht op wegens een onderdruk van de verbrandingslucht.

Reductiemotoren

activeert de vulschroef waardoor het mogelijk is om de houtpellets van de tank naar de vuurhaard te vervoeren.

Pomp (circulator)

"duwt" het water naar de verwarmingsinstallatie.

Gesloten expansievat

"absorbeert" de variaties van het watervolume in de Verwarmingsketel die door het verwarmen worden veroorzaakt. !Het is noodzakelijk dat een thermisch technicus aan de hand van de totale hocveelheid water in de installatie bepaalt of het nodig is het bestaande vat te integreren met een ander vat!

Overdrukklep

laat, als de druk van het plaatje bereikt wordt, het water in de installatie weglopen. Hierna is het dus nodig de installatie bij te vullen.

LET OP!!!! onthoud dat u het systeem aansluit op het riool.

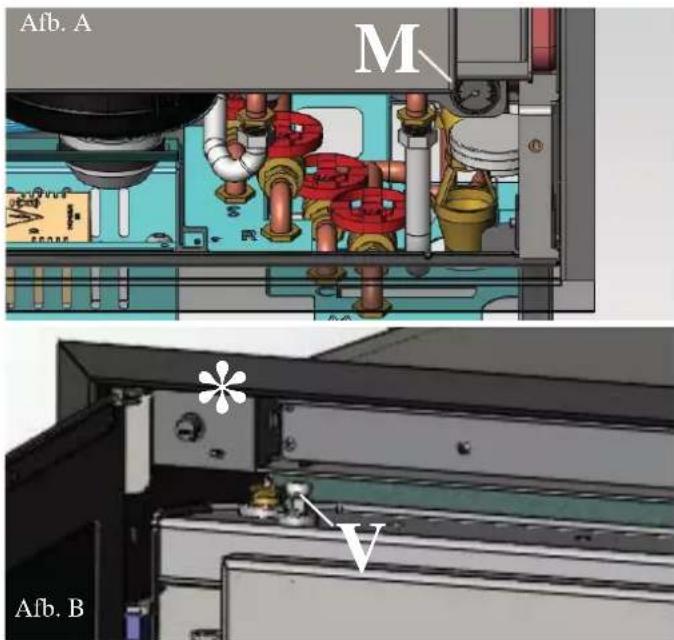

Drukmeter (M)

In de onderste beschermkap (Afb. A); hiermee kan de waterdruk in de Verwarmingsketel worden afgelezen. Met de Verwarmingsketel in werking is de aanbevolen druk maximaal 1,5 bar.

Afb. A M Af b. B V

N° 2 Ontluchtingsklepje

Aan de bovenkant, voor het ontsnappen van de lucht die tijdens de watertoevoer eventueel aanwezig is in de Verwarmingsketel.

LET OP:

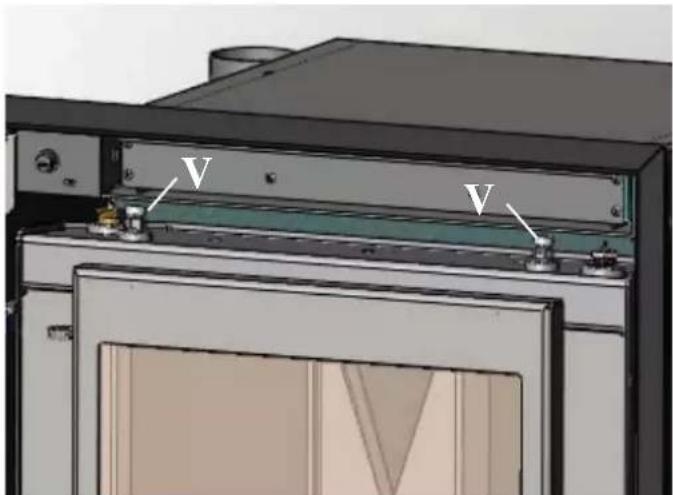

tijdens het ontluchten van de ketel met de speciale ventielen (V - Zie de foto hiernaast) kan water op de elektronische kaart of andere elektrische componenten terechtkomen en een gevaar voor personen vormen of schade aan het product veroorzaken. Richt de “draaibare” afvoer van de ventielen altijd naar voren en zorg ervoor dat het water de elektrische onderdelen niet raakt.

Afvoerkraantje

In de onderste beschermkap; Moet worden geopend in het geval het noodzakelijk is het water uit de Verwarmingsketel te verwijderen.

OPMERKING:

IN HET GEVALVAN EEN BLOKKERING SIGNALEERT DE VERWARMINGSKETEL OP HET DISPLAY DE OORZAAK HIERVAN. DE BLOKKERING WORDT VERVOLGENS OPGESLAGEN.

MONTAGE EN INSTALLATIE (door een Dealer laten verrichten)

Raadpleeg, voor zover dit niet uitdrukkelijk aangegeven staat, de wetgeving die in uw land van kracht is. aadpleeg in Italië de norm UNI 10683 in combinatie met de regionale of ASL bepalingen. In het geval van een installatie in een appartementencomplex moet u van te voeren de beheerder om toestemming vragen.

CONTROLE COMPATIBILITEIT METANDE- RE INSTALLATIES

De Verwarmingsketel mag NOOIT in een ruimte met extractoren, type B verwarmingsinstallaties en andere apparaten, die de correcte functionering in gevaar kunnen brengen, worden geinstalleerd.

CONTROLE ELEKTRISCHE AANSLUITING (breng de stekkerdoos op een bereikbare plek aan)

De Verwarmingsketel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvariaties van meer dan 10% kunnen de Verwarmingsketel negatief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentieelschakelaar te installeren). De elektrische installatie moet aan de normen voldoen; controleer met name de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die geschikt is voor het vermogen van de apparatuur. Edilkamin acht zich niet verantwoordelijk voor storingen in de functionering als gevolg van een slechtfunctionerend aardecircuit.

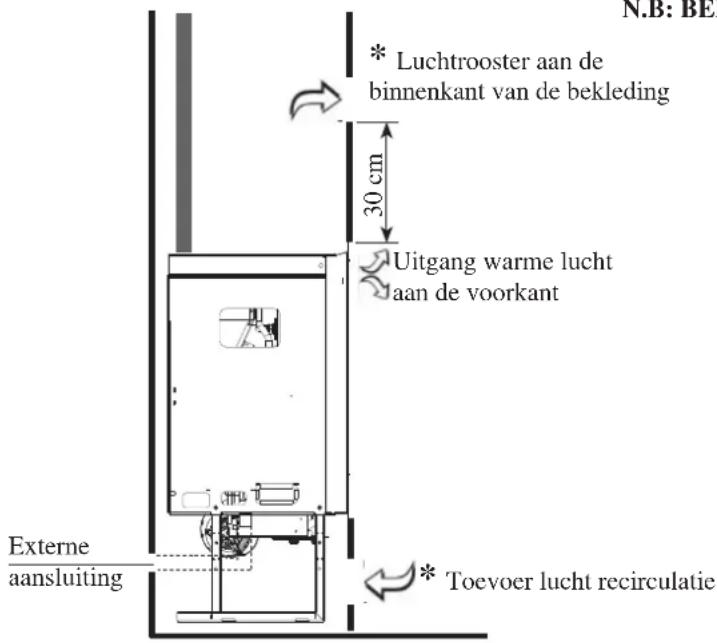

PLAATSING EN AFSTANDEN VOOR BRAND-VEILIGHEID

Voor een correcte werking van de Verwarmingsketel dient deze waterpas op de vloer te worden geplaatst. Controleer de draagkracht van de vloer. De Verwarmingsketel moet worden geïnstalleerd met inachtneming van de volgende veiligheidsvo- orwaarden:

- houd aan de zijkanten en aan de achterkant een minimale afstand van 40 cm t.o.v. ontvlambaar materiaal. - plaats geen licht ontvlambaar materiaal voor de Verwarmingsketel binnen een afstand van 80 cm

- indien de Verwarmingsketel op een ontvlambare vloer wordt geplaatst, moet een plaat van warmte -isolerend materiaal tussen de vloer en de haard worden ge- plaatst, die aan de zijkanten minstens 20 cm en aan de voorkant minstens 40 cm uitsteekt.

Indien de hierboven vermelde afstanden niet kunnen worden gerespecteerd, moeten absoluut technische en bouwkundige maatregelen worden genomen om brandgevaar te voorkomen. Isoleer de rook afvoerleiding met keramiekvezel of ander materiaal met soortgelijke eigenschappen als deze een wand van hout of ander ontvlambaar materiaal raakt.

LUCHTINLAAT

De installatieruimte moet een aanvoer an externe lucht bevatten die direct (met een leiding) op de opening aan de achterkant van de Verwarmingsketel aangesloten is. De opening en de leiding moeten een doorsneden van 40 mm hebben zodat voldoende lucht van buitenaf voor de verbranding geleverd wordt. Het systeem kan na de ingreep van de debietsensor wegens onvoldoende verbrandingslucht geblokkeerd raken als de leiding voor de directe aanvoer ontbreekt. De ventilator voor het aanzuigen van de verwarmingslucht bevindt zich immers in de buurt van de opening voor de toevoer van verbrandingslucht en kan de toestroming ervan beïnvloeden.

Plaats in dit geval het aanzuigpunt van de verbrandingslucht op een afstand van de ventilator door een stuk buis op de opening aan te sluiten zodat de verbrandingslucht niet door de ventilator voor verwarmingslucht aangezogen kan worden.

De leiding voor de verbrandingslucht moet met een deel dat 90° naar beneden gericht is of met een windscherm eindigen. In ieder geval helemaal luchtinlaat kanaal moeten worden moet een vrije doorsnede van minstens 12 cm² gewaarborgd worden. Bescherm het uiteinde van de luchtinvoer met een insectenrooster dat de nuttige doorsnede van 12 cm² niet beperkt.

ROOKAFVOER

Het afvoersysteem mag uitsluitend door de Verwarmingsketel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt). De rookafvoer vindt plaats aan de hand van een opening met een doorsnede van 8 cm op de deksel. Plaats een T-verbinding met een opvangdop voor condens aan het begin van het verticale segment. De rookafvoer moet met behulp van geschikte stalen leidingen EN 1856 gecertificeerd. De leiding moet hermetisch afgesloten zijn. Voor de afdichting van de leidingen en een eventuele isolatie hiervan is het noodzakelijk materialen te gebruikt worden dat bestand is tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen). Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van twee bochten met een max. wijdte van 90° is toegestaan. Het is noodzakelijk (als de afvoer niet in een schoorsteen uitkomt) een verticaal deel en een windwerend eindstuk te installeren (referentie UNI 10683). Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsoleerd zijn. Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste brandstoffen. Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen leidingen met een doorsnede van 80 mm). De verschillende delen van het rookkanaal moeten geïnspecteerd kunnen worden. Wanneer het rookkanaal niet demonteerbaar is moet deze kijkglazen voor het reinigen hebben.

De fundamentele eigenschappen zijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst buiten het bereik van refl uxzones.

INSTALLATIE

N.B: BELANGRIJK VOOR DE INSTALLATIEVOORWAARDEN

N.B: BE * Luchtrooster aan de binnenkant van de bekleding 30 cm Uitgang warme lucht aan de voorkant Externe aansluiting * Toevoer lucht recirculatie

Zorg voor twee luchtroosters (oppervlak groter dan 300 cm²). Het eerste rooster moet lager dan de vuurplaat en het tweede rooster moet 30 cm boven het bovenste profiel van de opening geplaatst zijn.

De roosters zorgen ervoor dat warmte niet in de haard kan ophopen. Deze warmte wordt gerecupereerd en draagt bij aan het verwarmen van de installatieruimte.

OPMERKINGEN BETREFFENDE DE MONTAGE VAN DE BEKLEDING

• Als u gebruik maakt van een voorgefabriceerde Edilkamin bekleding, Om de exacte plaats van de IDROPELLBOX te bepalen is het belangrijk te controleren met welke bekleding hij vervolledigd zal worden. De plaatsing moet op verschillende wijze uitgevoerd worden op grond van het gekozen model (raadpleeg de montageinstructies ingehouden in de verpakking van elke bekleding).
• Alvorens de bekleding te installeren, moet de correcte werking van de aansluitingen, de besturingen en de bewegende onderdelen gecontroleerd worden.
• Alvorens de bekleding te installeren moet een controle uitgevoerd worden door enkele uren de Verwarmingsketel in bedrijf te stellen om eventueel nog te kunnen ingrijpen.

Bij gevolg mag de afwerking (zoals de bouw van de beschermkap, de montage van de bekleding, de uitvoering van lisenen, het verven enz.) slechts uitgevoerd worden wanneer de test voltooid is en een positief resultaat heeft opgeleverd.

- Edilkamin kan dus de lasten niet dragen voor afbraak en herbouw ten gevolge van vervanging van eventuele defecte onderdelen van de Verwarmingsketel.

• Eventuele houten delen van de bekleding moeten beschermd worden door vuurvaste panelen, mogen geen contact maken met de Verwarmingsketel en moeten minstens 1 cm van de inbouwhaard blijven om een luchtstroom toe te laten die warmte-accumulatie belet.
• Tijdens het aanbrengen van de bekleding is het belangrijk de herstel van de verbrandingslucht te waarborgen om onderdruk in de installatieruimte te kunnen voorkomen (zie het hoofdstuk externe luchtinvoer op pag. 114)
• Behalve de hierboven vermelde indicatie moet u rekening houden met de norm UNI 10683 paragrafen 4.4 en 4.7 "isolatie, afwerking, bekleding en veiligheidsadvies".

DE BEKLEDING AANBRENGEN

• de bekledingkan gemaaktworden van brandvertragende gipsplaten of-panelen.
• brengtijdens de installatie luchtroosters aan om de ophopingvan warmte in de bekleding te vermijden.

De hydraulische aansluiting moet uitgevoerd worden door gekwalificeerd personeel dat de conformiteitsverklaring kan afleggen in overeenstemming met het Italiaanse Ministeriële Besluit 37 voorheen Wet 46/90. Neem hoe dan ook tevens de van kracht zijnde wetgeving in het land van installatie in acht.

Waterbehandeling

Voeg antivriesmiddelen en kalkafzetting- en roestwerende middelen toe. Installeer een waterverzachter als het (bij)vulwater een hardheid heeft van minstens 35°F. Voor tips raadpleeg de normen UNI 8065-1989 (Behandeling van water in openbare verwarmingsinstallaties).

Waarnemingen betreffende de temperatuur van het teruggevoerde water.

Het is noodzakelijk een passend systeem te voorzien dat een temperatuur van het teruggevoerde water van minstens 45°-50°C garandee.

Ingebouwde hydraulische kit.

Hieronder wordt de hydraulische kit afgebeeld die in de Verwarmingsketel is ingebouwd.

S: Afvoer 3/4" mannelijk

R: Terugvoer Installatie 3/4" mannelijk

C: Toevoer/Compensatie 3/4" mannelijk

M: Toevoer Installatie 3/4" mannelijk

VSP: Veiligheidsklep 3/4" vrouwelijk

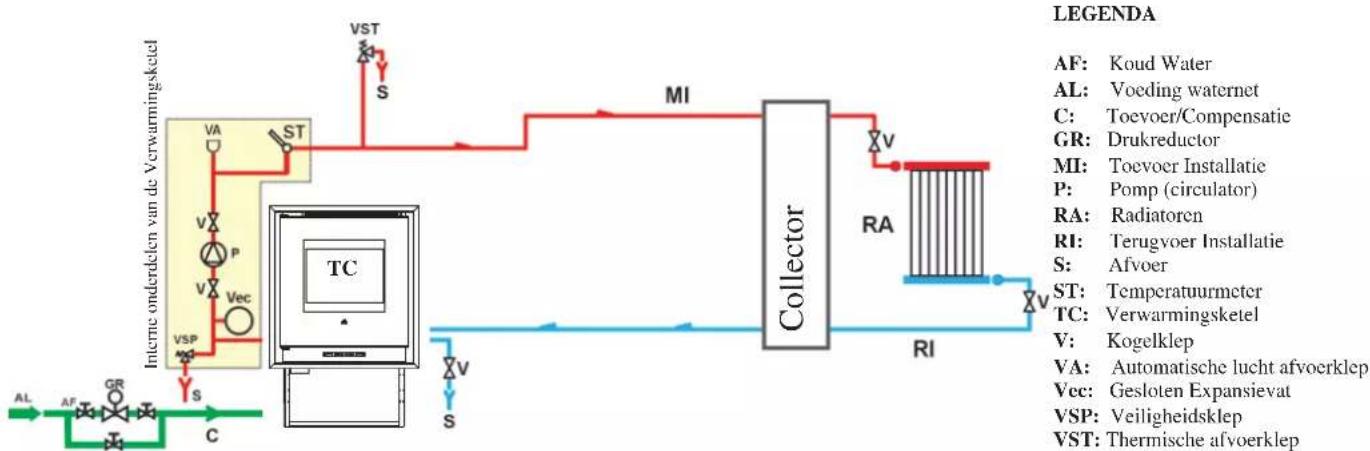

Verwarmingsinstallatie met Verwarmingsketel als enige warmtebron.

Dit schema is indicatief, de correcte installatie is ten laste van de loodgieter.


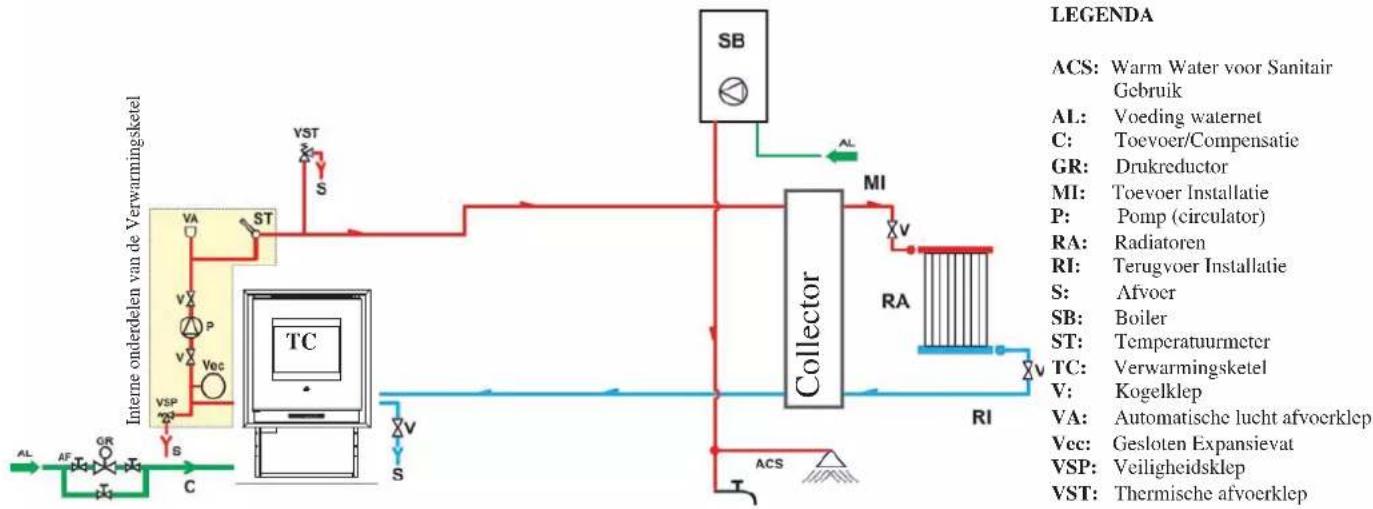

Verwarmingsinstallatie met Verwarmingsketel en boiler.

Dit schema is indicatief, de correcte installatie is ten laste van de loodgieter.


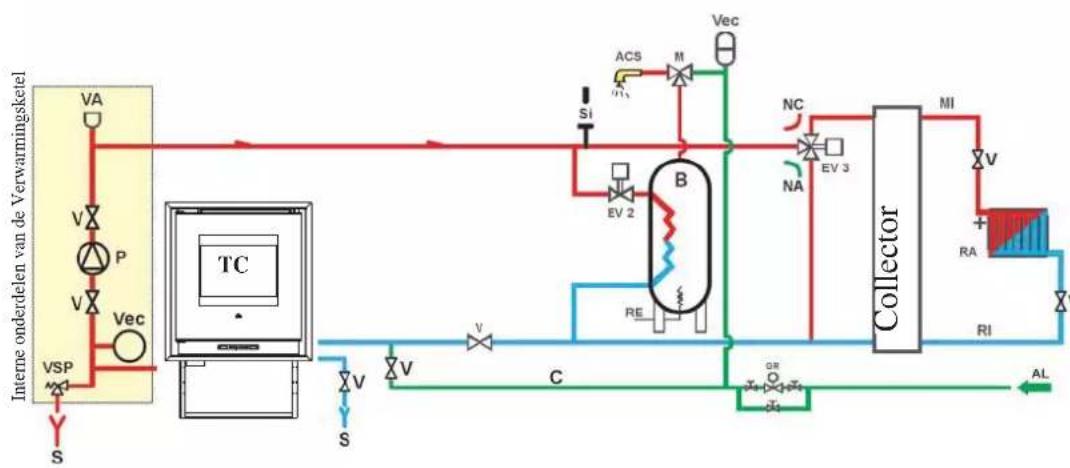

Verwarmingsinstallatie met Verwarmingsketel als enige warmtebron met productie van warm water met een boiler.

Dit schema is indicatief, de correcte installatie is ten laste van de loodgieter.

LEGENDA

ACS: Warm Water voor Sanitair Gebruik

AL: Voeding waternet

B: Boiler

C: Toevoer/Compensatie

EV2: 2-wegs Elektroklep

EV3: 3-wegs Elektroklep

NA: Normaal Open

NC: Normaal Gesloten

GR: Drukreductor

MI: Toevoer Installatie

RI: Terugvoer Installatie

S: Afvoer

TC: Verwarmingsketel

V: Kogelklep

Vec: Gesloten Expansievat

VSP: Veiligheidsklep

ACCESSOIRES:

De schema's op de vorige pagina's voorzien het gebruik van accessoires die bij Edilkamin besteld kunnen worden.

Bovendien zijn afzonderlijke onderdelen verkrijgbaar (warmteuitwisselaar, kleppen, enz.). Wend u voor het aanvragen van informatie tot uw plaatselijke dealer.

GEBRUIKSAANWIJZINGEN

Voor de ontsteking.

De 1ste ontsteking moet worden uitgevoerd door een erkende Edilkamin Dealer. Wend u tot uw plaatselijk erkende Dealer, welke de Verwarmingsketel naar aanleiding van het soort pellets en de installatieomstandigheden zal ijken.

De Dealer moet tevens:

- Controleer dat de hydraulische installatie op correcte wijze uitgevoerd is en dat de installatie voorzien is van een expansievat dat groot genoeg is om de veilige functionering te kunnen garanderen. De aanwezigheid van een expansievast, dat in de Verwarmingsketel ingebouwd is, vormt GEEN passende bescherming tegen de thermische uitzettingen van het water in de installatie.

Daarom moet de installateur beoordelen of er een aanvul- lend expansievat nodig is, afhankelijk van het soort installatie waaraan het is verbonden.

- Voorzie de Verwarmingsketel van een elektrische voeding en voer de koude keuring uit (door de Dealer).

- Vul de installatie met behulp van het toevoerkraantje (we raden u aan om de druk van 1,5 bar niet te overschrijden). Laat tijdens het vullen de pomp en het ontluchtingskraantje "ontluchten".

Let op:

Ontstop bij de eerste ontsteking lucht en water, met behulp van de handmatige kleppen (V) onder de ketel (zie de afbeelding aan de zijkant).

De handeling moet ook herhaald worden tijdens de eerste dagen van werking, en in geval de installatie slechts gedeeltelijk geladen is. De aanwezigheid van lucht in de leidingen veroorzaakt een slechte functionering.

Tijdens de eerste ontstekingen is het mogelijk dat u een lichte verfl ucht ruikt. Dit zal binnen korte tijd verdwijnen.

Voor het ontsteking is het noodzakelijk het volgende te controleren:

• De correcte installatie
  • De elektrische voeding
• De hermetische afsluiting van het deurtje.
  • De reiniging van de vuurhaard
• Dat de indicatie stand-by op het display weergegeven wordt (datum en ingestelde tijd).

N.B.: Tijdens het produceren van warm water voor sanitair gebruik, gaat het vermogen aan de verwarmingselementen tijdelijk omlaag.

V V

LET OP:

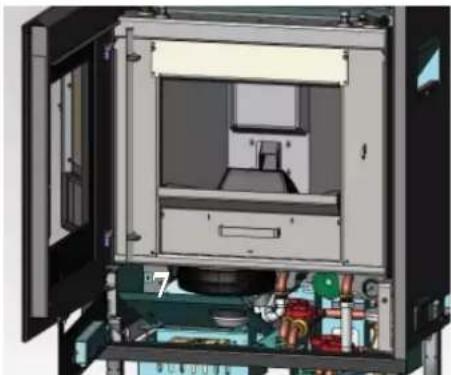

tijdens het ontluchten van de ketel met de speciale ventielen (V) kan water op de elektronische kaart of andere elektrische componenten terechtkomen en een gevaar voor personen vormen of schade aan het product veroorzaken. Richt de "draaiba-re" afvoer van de ventielen altijd naar voren en zorg ervoor dat het water de elektrische onderdelen niet raakt.

Plaats het meegeleverde metalen plaatje rondom de pellet aanvoer zoals getoond op deze afbeelding.

OPMERKING betreffende de brandstof.

IDROPELLBOX zijn ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6 mm diameter.

Pellets is een brandstof in de vorm van kleine cilinders verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen.

Houtpellets worden verkocht in zakken van 15 Kg.

Om de functionering van de termokachels niet in gevaar te brengen is het noodzakelijk dat u hier GEEN andere materialen in verbrandt. Het gebruik van andere materialen (samenge-perst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt.

Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:

- doorsnede : 6 millimeter

- maximum lengte : 40 mm

- maximum vochtigheid : 8 %

- calorisch rendement : minstens 4300 kcal/kg

Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de termokachels, overeenkomstig met de ijking die de Dealer op het moment van de 1ste ontsteking uitvoert. Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkeringen wegens verstoppingen, bevuild glas, onverbrande stoffen,...

Een eenvoudige analyse van de pellets kan visueel worden uitgevoerd: Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig. Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffig, zeer variabele lengtes en aanwezigheid van vreemde lichamen.

GEBRUIKSAANWIJZINGEN

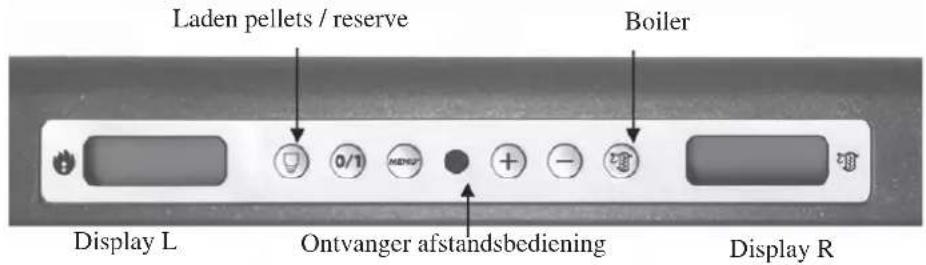

Synoptisch paneel

voor in-en uitschakelen (2" lang ingedrukt houden) en om tijdens de programmering het menu te verlaten

voor toegang tot het menu tijdens de programmering

voor de toename van de verschillende instellingen

voor de afname van de verschillende instellingen

als u de toets eenmaal indrukt, wordt aan het geheugen van de Verwarmingsketel "meegedeeld" dat een zak met 15 kg houtpellets toegevoegd is. Dit maakt het mogelijk om de reserve te berekenen.

(toets instelling boiler)

maakt het mogelijk om een secundair circuit te besturen, bijvoorbeeld een boiler.

Aan de rechterzijde van het display (als u de boilermeter aansluit) kan de temperatuur van een eventuele externe boiler/opslag worden weergegeven. Als u op de toets "boiler" drukt, wordt de ingestelde setwaarde weergegeven. Als u de boilermeter niet aangesloten heeft, worden streepjes in plaats van de temperatuur weergegeven (--- °C).

Laden pellets / reserve Boiler Display L Ontvanger afstandsbediening Display R

De vulschroef vullen

De toevoerschroef raakt leeg als de pellettank leeg is. Voer de volgende procedure uit alvorens u de kachel weer ontsteekt: druk tegelijkertijd een aantal seconden lang op de toetsen +/- (van de afstandsbediening of op het synoptische paneel). Laat vervolgens de toetsen los. Op het display wordt het bericht "Reload" weergegeven. Het is normaal dat in de tank een kleine hoeveelheid pellets achterblijft dat de vulschroef niet in staat is op de nemen. Zuig de tank eenmaal per maand helemaal uit om de ophoping van stofresten te voorkomen.

Druk, als de Verwarmingsketel in stand-by staat, 2" lang op de toets 0/1 (op het synoptische paneel of op de afstandsbediening). De ontstekingsprocedure wordt nu opgestart en het bericht Start wordt weergegeven in combinatie met het aftellen van seconden (1020). Voor de ontstekingsfase is echter geen vaste duur ingesteld: de duur hiervan wordt automatisch ingekort als de kaart leest dat een aantal tests een positief resultaat opgeleverd hebben. Na ongeveer 5 minuten verschijnt de vlam.

Handmatige ontsteking (als de automatische ontsteking niet mogelijk is)

In het geval de temperatuur lager dan 3°C is, waardoor de elektrische weerstand niet kan gaan gloeien of als de weerstand tijdelijk niet functioneert, is het mogelijk om de haard te ontsteken met behulp van aanmaakblokjes.

Plaats een brandend aanmaakblokjes in de vuurhaard, sluit de deur en druk op het synoptische paneel of op de afstandsbediening op de toets 0/1.

Functioneringswijze

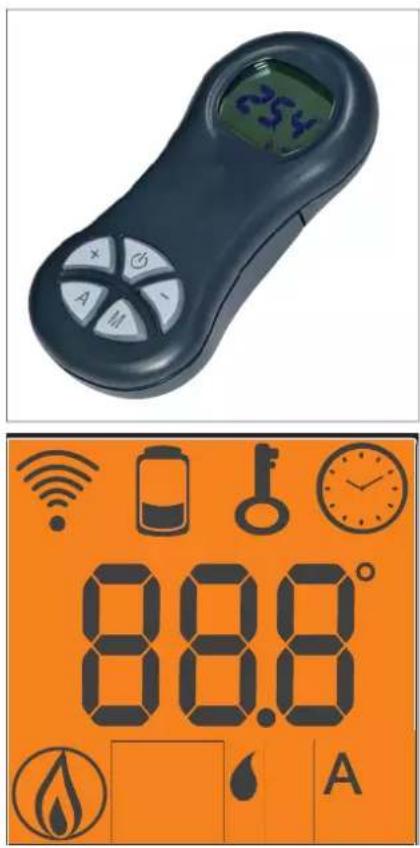

Functionering met het synoptische paneel/afstandsbediening. Als de Verwarmingsketel functioneert of in stand-by staat, op het synoptische paneel.

Te draaien of op de toetsen + en - te drukken is het mogelijk de gewenste watertemperatuur toe of af te laten nemen:

U kunt de temperatuur van een eventuele boiler/externe accumulator weergeven (als de meter van de boiler aangesloten is). Met een druk op de toets "boiler" wordt de ingestelde waarde weergegeven.

U kunt deze instelling van de boiler tijdens de weergave wijzigen met behulp van de toetsen +/-. In plaats van de temperatuur worden streepjes weergegeven (--.-- °C) als de meter van de boiler niet aangesloten is.

GEBRUIKSAANWIJZINGEN

Uitdoving

Druk 2" lang op de toets 0/1 als de Verwarmingsketel functioneert. De uitdoving wordt opgestart en het bericht "OFF" wordt (10 minuten lang) weergegeven.

De uitdooffase voorziet de volgende handelingen:

- Onderbreking van de pellettoevoer

- Waterpomp geactiveerd.

- Rookafvoer actief op de hoogste snelheid.

- Luchtventilatie

Haal tijdens het uitdoven de stekker nooit uit het stopcontact. N.B.: de pomp draait tot de temperatuur van het water onder de 40°C gedaald is.

Klok instellen

Door 2" lang de toets MENU in te drukken en door vervolgens met behulp van de toetsen + en – de aanwijzingen van het display op te volgen, krijgt u toegang tot het Menu "Orologio". Dit menu maakt het mogelijk om de interne klok van de elektrische kaart in te stellen. Door vervolgens op de toets MENU te drukken verschijnen achtereenvolgens de volgende gegevens, welke u dus in kunt stellen: Dag, Maand, Jaar, Uren, Minuten, Dag van de week. Het bericht "Salvo dati??", welke u moet bevestigen door te drukken op de toets MENU, maakt het mogelijk om te controleren of u de handelingen op correcte wijze uitgevoerd heeft voordat u de gegevens bevestigd (nu wordt op het display het bericht "Save OK" weergegeven).

Tijdprogrammeur onsteken en uitdoven tijdens de week

Tijdprogrammeur onsteken en uitdoven tijdens de week. Door 2 seconden lang te drukken op de toets MENU op het afstandsbediening of op het synoptische paneel krijgt u toegang tot de instellingen van de klok. Door vervolgens te drukken op de toets + krijgt u toegang tot de functie wekelijkse tijdprogrammering, hetgeen op het display aangeduid wordt met het bericht "Program. ON/OFF". De programmering maakt het mogelijk om een aantal ontstekingen en uitdovingen per dag in te stellen (tot maximaal drie) voor elke dag van de week.

Nadat u met behulp van de toets "MENU" bevestigd heeft, wordt op het display een van de volgende mogelijkheden weergegeven:

- No Prog. (geen enkel programma ingesteld)

- Program/daily (een enkel programma voor alle dagen)

- Program/weekly (voor elke dag een aparte instelling).

U kunt met behulp van de toetsen + en – langs de verschillende instellingen lopen. Door met behulp van de toets MENU de optie “Daily program” te bevestigen kunt u het aantal programma’s (ontstekingen/uitdovingen) per dag bepalen.

Met behulp van “Program/daily.” geldt het ingestelde programma / de ingestelde programma’s voor alle dagen van de week. Door vervolgens te drukken op de toets + is het mogelijk het volgende weer te geven:

- No Prog.

- Progr. No. 1 (een ontsteking en uitdoving per dag), Progr. Nr. 2 (idem), Progr. Nr. 3 (idem).

Maak gebruik van de toets om de gegevens in omgekeerde volgorde te tonen. Als u voor het 1ste programma kiest, wordt het tijdstip voor de ontsteking weergegeven.

Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kunt u het tijdstip veranderen. Bevestig met MENU. Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kunt u het tijdstip veranderen. Bevestig met MENU. Op dezelfde wijze kunt u het tijdstip van de uitdovingen instellen. Door een druk op de toets MENU', als op het display het bericht "Saved" weergegeven wordt, bevestigt u het programma. Als u "Program/week" bevestigt, moet u kiezen voor de dag waarop u het programma wenst uit te laten voeren:

1 Ma; 2 Di; 3 Wo; 4 Do; 5 Vr; 6 Za; 7 Zo.

U kunt met behulp van de toetsen + en – langs de dagen lopen. Kies de gewenste dag en bevestig met behulp van de toets MENU. Voer vervolgens de rest van de programmering uit op de manier die u ook voor een “Program/daily” gebruikt. Kies voor elke dag van de week of u een programmering wenst te activeren en geef hier het aantal handelingen en de tijdstippen van aan. In het geval van een fout kunt u op elk gewenst moment van de programmering het programma verlaten zonder dat u de gegevens opslaat. Druk hiervoor op de toets 0/1waarna op het display het bericht “Saved” weergegeven wordt. In het geval dat de pellets in de tank opraken, wordt de Verwarmingsketel geblokkeerd en wordt het bericht “Stop/Flame” weergegeven.

Reservesignalering pellets

De Verwarmingsketel zijn voorzien van een elektronische functie voor het opmeten van de hoeveelheid pellets. Dit meetsysteem, dat in de elektronische kaart geïntegreerd is, biedt de kachel de mogelijkheid om op elk gewenst moment tijdens de functionering op te meten hoeveel kg pellets in de kachel aanwezig is Voor de correcte functionering van het systeem is het belangrijk dat op het moment van de 1ste ontsteking (door de Dealer) de volgende procedure uitgevoerd wordt. Voordat u van het systeem gebruik maakt, is het noodzakelijk een hele zak houtpellets te laden en op te branden. Dit is nodig om het vulsysteem een korte inloopperiode te bieden.

Vul de tank met 15 kg pellets.

Van nu af aan worden op het display de resterende kilo's houtpellets in afnemende hoeveelheid aangegeven (15...14...13). Elke keer dat u houtpellets toevoegt, moet u het geladen aantal aan het geheugen doorgeven. Om aan het geheugen mee te delen dat u 15 kg toegevoegd heeft, is het voldoende op de toets "pellets load" te drukken. Indien u andere hoeveelheden toevoegt of in het geval van fouten kunt u de hoeveelheid aangeven in het menu reserve pellets, op de wijze die hieronder beschreven staat. Druk 2" lang op de toets MENU tot het bericht SETTINGS weergegeven wordt. Druk vervolgens op de toets + of -, het bericht T.max.exit wordt weergegeven. Bevestig met de toets MENU. De aanwezige hoeveelheid pellets + het toegevoegde aantal wordt weergegeven (defaultwaarde 15, welke u met behulp vand e toetsen +/- kunt wijzigen). In het geval dat de pellets in de tank opraken, wordt de Verwarmingsketel geblokkeerd en wordt het bericht "Stop/Flame" weergegeven.

Variatie pellettoevoer (UITSLUITEND OPAANRADEN VAN DE DEALER)

Door op de afstandsbediening 2 keer op de toets "M" te drukken en met de toetsen "+" en "-" de indicaties van de display te rollen, zult u "ADJ-PELLET" vinden. U kunt de pellettoevoer regelen door deze functie met de menutoets te bevestigen. De toegevoerde hoeveelheid pellets neemt af als de ingestelde waarde afneemt. De toegevoerde hoeveelheid pellets neemt toe als de waarde toeneemt. Deze functie kan ook nuttig zijn als u het soort pellet, waar de Verwarmingsketel voor geijkt is, wijzigt. In dit geval moet u de toevoer corrigeren.

Indien deze correctie niet voldoende is, moet u een geautoriseerd dealer Edilkamin raadplegen om een nieuwe afstelling uit te voeren.

Opmerking betreffende de variabiliteit van de vlam: Eventuele variaties van de staat van de vlam zijn afhankelijk van het gebruikte soort pellets, een normale variatie van de vlam voor de verbranding van vaste brandstof en de regelmatige reiniging van de vuurhaard die de kachel automatisch uitvoert (NB: deze automatische reiniging houdt niet in dat de gebruiker voor de ontsteking de koude Verwarmingsketel NIET moet uitzuigen). liche Absaugen seitens des Benutzers vor dem Anzünden).

GEBRUIKSAANWIJZINGEN

DE ELEKTRONISCHE POMP

Het product dat u gekocht heeft is uitgerust met een pomp met elektronische motor.

Elektronische controle van de prestaties:

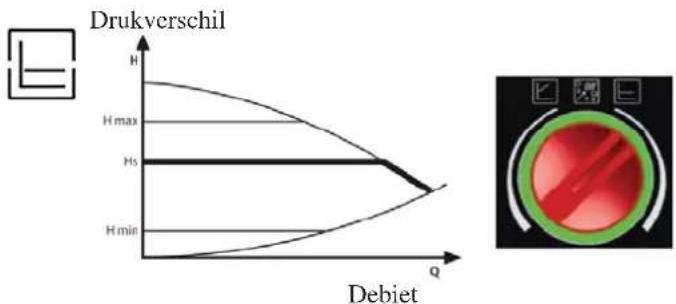

a) Controlemodaliteit p - c

In deze modaliteit behoudt de elektronische controller het drukverschil dat door de pomp gecreëerd wordt constant op de ingestelde waarde Hs.

c) Verluchtingsprocedure

Met deze procedure kunt u de lucht afvoeren die zich in het hydraulische circuit bevindt Nadat u handmatig de modaliteit "AIR" heeft geselecteerd, gaat de pomp automatisch gedurende 10 minuten afwisselend op maximale en minimale snelheid werken. Als deze procedure voltooid is, schakelt de pomp automatisch over naar de vooraf ingestelde snelheid. U kunt ook de gewenste werkingsmodaliteit instellen

air %

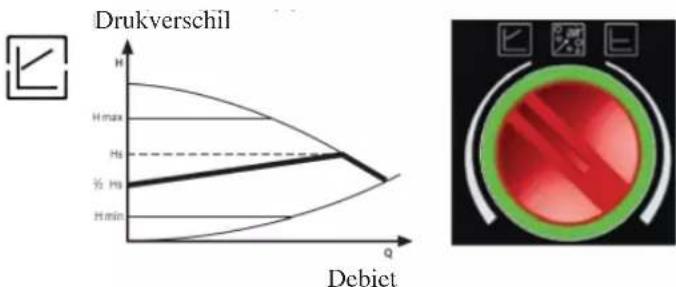

b) Controlemodaliteit p - v

In deze modaliteit laat de elektronische controller het drukverschil variëren tussen de ingestelde waarde Hs en 1/2 Hs. Het drukverschil varieert naargelang het debiet.

LED BETEKENIS WERKING OORZAAK OPLOSSING
Groen lampje Pomp in werking De pomp		werkt op basis van hoe ze ingesteld is	Normale werking
Snel knipperend groen lampje		De pomp werkt gedurende 10 min in de ventielfunctie. Vervolgens dient de gewenste brandkracht ingesteld te worden	Normale werking
Knipperend rood/groen lampje	De pomp is klaar om op te starten, maar ze draait niet	De pomp begint te draaien wanneer de fout niet meer aanwezig is	- Onderspanning U < 160V of Overspanning U > 253V- Tc hoge overtemperatuur van de Temperatuurmodule van de motor	- Controleer de voedingsspanning 195V < U < 253V- Controleer de temperatuur van de vloeistof en de omgeving
Knipperend rood lampje	Pomp buiten gebruik D	De pomp werkt niet (geblokkeerd)	De pomp wordt niet ingeschakeld	Vervang de pomp
Lampje uitgeschakeld	Geen voedingsspanning	De elektronica krijgt geen stroom	- De pomp is niet aangesloten op de voedingsspanning- Het lampje is defect.- De elektronica is defect	- Controleer de kabelaansluiting- Controleer of de pomp werk- Vervang de pomp

GEBRUIKSAANWIJZINGEN

AFSTANDSBEDIENING

Hiermee kunnen alle functies beheerd worden; richt hem direct op de Verwarmingsketel.

Neem voor ophelderingen contact op met de Dealer.

De nieuwe afstandsbediening biedt u de mogelijkheid om gebruik te maken van een nieuwe, zeer intuitieve en snelle uurprogrammering:

- Als de Verwarmingsketel brandt: is het mogelijk op de afstandsbediening de uitdoving in te stellen binnen een tijdspanne van één tot twaalf uur. Op het display van het synoptische paneel wordt de resterende tijd tot de geprogrammeerde uitdoving weergegeven.

- Als de Verwarmingsketel niet brandt: is het mogelijk op de afstandsbediening de ontsteking in te stellen binnen een tijdspanne van één tot twaalf uur. Op het display van het synoptische paneel wordt de resterende tijd tot de geprogrammeerde ontsteking weergegeven.

- Instelling: voer de volgende procedure uit om de timer in te stellen:

a) Druk op de toets "A". Op het display wordt de icoon weergegeven waarmee de toegang tot de programmering "Easy timer" aangegeven wordt.

b) Stel het gewenste aantal uren in met behulp van de toetsen +/-, bijvoorbeeld:

cc) Richt de afstandsbediening op de ontvanger van het synoptische paneel.

d) Bevestig de programmering door een aantal seconden lang de toets "A" ingedrukt te houden. De icoon wordt niet langer weergegeven en op het display verschijnt de resterende tijd tot de ingreep van de programmering "Easy timer" op het synoptische paneel.

Legenda toetsen en dispaly:

: toets ontsteking/uitdoving

+/- : toename / afname van de verschillende afstellingen

A : toets waarmee u op de "EASY TIMER" programmering overschakelt

M : toets voor het weergeven/instellen van de temperatuur (Set 70°C)

Geeft de transmissie weer van gegevens van de afstandsbediening naar de kaart.

toetsen vergrendeld ter voorkoming van ongewenste activeringen (druk tegelijkertijd een aantal seconden lang op "A" en "M" om de toetsen te vergrendelen/ontgrendelen).

batterijen leeg. De batterijen vervangen en de nieuwe batterijen correct aanbrengen.

Geeft aan dat u een ontsteking/uitdoving met het "EASY TIMER" programma aan het instellen bent.

Geeft de omgevingstemperatuur aan die door de afstandsbediening gemeten is (tijdens de technische configuratie van de afstandsbediening geeft hij de waarde aan van de ingestelde parameters).

de icoon brandt: de Verwarmingsketel bevindt zich in de ontstekingsfase/functioneert

Geeft aan dat de Verwarmingsketel automatisch functioneert

indicator instelling afstandsbediening voor Verwarmingsketel op hout/water

e) Herhaal de stappen a),b),c),d) en stel het aantal uren in op "00H" om de programmering te annuleren.

VERGRENDELING TOETSEN

Het is mogelijk om de toetsen van de afstandsbediening te vergrendelen om ongewenste en ongecontroleerde ontstekingen te voorkomen. Druk tegelijkertijd op de toetsen A en M. Het sleutelsymbool wordt weergegeven ter indicatie dat de toetsen vergrendeld zijn. Druk wederom tegelijkertijd op de toetsen A en M om de toetsen te ontgrendelen.

INDICATIE BATTERIJEN LEEG

Het oplichten van de batterijenicoon geeft aan dat de batterijen van de radiobediening bijna leeg zijn. Vervang ze met drie soortgelijke batterijen (size AAA 1,5V).

- Voorkom het gecombineerde gebruik van nieuwe en gedeeltelijk gebruikte batterijen in uw radiobediening.

- Voorkom het gecombineerde gebruik van diverse merken en soorten batterijen omdat elk soort en elk merk verschillende eigenschappen heeft.

- Voorkom het mengen van normale en oplaadbare batterijen.

- Probeer nooit om alkaline en zink-koolstof batterijen op te laden. Hierdoor kunnen ze beschadigd raken en kan de vloeistof naar buiten lopen.

ONDERHOUD

Koppel het apparaat van de elektrische voeding los, voordat u een willekeurige onderhoudswerkzaamheid uitvoert.

Onthoud dat u de vuurhaard uitzuigt voordat u de kachelaansteekt

Probeer de kachelnooitopnieuwaan te steken als diteerder nietgeluktis. leegeerstde vuurhaard.

Let op: de pellets die u uit de vuurhaard haalt mag niet in de tank gestopt worden.

Op het paneel van de Verwarmingsketel wordt een bericht "smoke °C/high" of "Mainten." weergegeven als een uitgebreidere reiniging noodzakelijk is.

Deze reiniging wordt aangekondigd met het bericht "Clean exchang.".

HET NALATEN VAN OP ZIJN MINST DE SEIZOENSGEBONDEN REINIGING kan een slechte functionering veroorzaken. De garantie is niet langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud.

OPMERKING: De Dealer stelt tijdens de inwerkingstelling een waarde in voor het verbruikte aantal Kg pellets waarna op het display het bericht "SERVICE UTE" weergegeven wordt. De Verwarmingsketel blijft functioneren. De eindgebruiker wordt echter verzocht het beschreven en tijdens de installatie door de Dealer besproken onderhoud te laten verrichten. Druk minstens 5 seconden lang op de boilertoets om de weergave op het display te laten verdwijnen.

DAGELIJKS ONDERHOUD

Handelingen die bij uitgedoofde, koude en van het lichtnet losgekoppelde Verwarmingsketel verricht moeten worden

• Reinigen met behulp van een stofzuiger (zie de opties op pag. 127), deze procedure vereist een aantal minuten per dag.
• Open het deurtje, verwijder de vuurpot (1 - afb. A) en gooi de resten in de aslade.
• Krab de vuurpot schoon met het bijgevoegde spateltje, verwijder eventuele opstoppingen van de sleuven.
  • GOOI DE RESTEN NOOIT IN DE PELLETTANK.
• Verwijder de aslade en leeg hem in een niet-brandbare houder (de as kan warme delen en/of gloeiend houtskool bevatten).
• Verwijder de vuurhaard (2 - fig. B) of maak hem met behulp van een spateltje schoon, verwijder de eventuele verstoppingen uit de openingen aan de zijkanten.
• Zuig de ruimte van de haard uit en reinig de randen tussen de haard en de zitting.
• Falls erforderlich, die Scheibe reinigen (in kaltem Zustand).

ZUIG DE WARME AS NOOIT OP OM SCHADE aan de gebruikte stofzuiger en mogelijke brand te vermijden.

WEKELIJKS ONDERHOUD (foto volgende pagina)

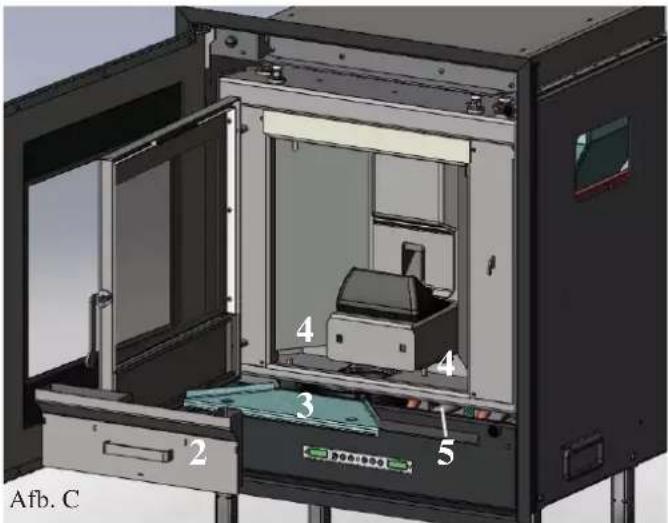

• Reinig de haard nadat u de aslade (2 - afb. C) en de plaat voor de rookcyclus (3 - afb. C) heeft verwijderd.
• Zuig de ruimte van de rookcyclus leeg (4 - afb. C)
• Reinig het rookkanaal met behulp van de ragers, door de desbetreffende metalen hendels omhoog en omlaag te bewegen.(6 - afb. D).
• Reinig de verbrandingskamer en de rookafvoer zorgvuldig (5 - afb. C).
• Reinig het rookkanaal en neem de volgende procedure in acht:

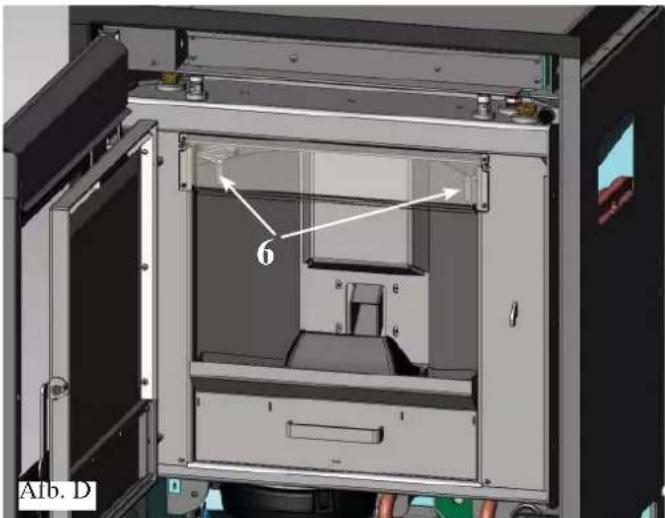

Open het buitendeurtje en de onderste beschermkap, verwijder de 3 schroeven om het rookkanaal (7 - fig. E) te controleren en zuig de resten op. Hoeveel resten zich vormen hangt af van het soort brandstof en het soort installatie.

N.B.:

1) Controleer of na deze handeling het kijkglas goed is gesloten.
2) Zonder deze reiniging kan er blokkering van de Verwarmingsketel ontstaan.

ONDERHOUD

4 4 3 1 2 5 Afb. C

Koppel het apparaat van de elektrische voeding los, voordat u een willekeurige onderhoudswerkzaamheid uitvoert.

• Algehele reiniging van de binnen- en buitenkant.
  • Zorgvuldige reiniging van de warmteuitwisselbuizen.
• Zorgvuldige reiniging en verwijdering van de afzettingen in de vuurhaard en de desbetreffende ruimte.
• Reiniging van de motoren, mechanische controle van de spelingen en de bevestigingen.
• Reiniging van het rookkanaal (de pakkingen op de leidingen vervangen en van de ruimte ventilator voor rookverwijdering).
• Het expansievast controleren.
• De circulator controleren en reinigen.
• De meters controleren.
• De batterij van de klok op de elektronische kaart controleren en eventueel vervangen.
• Reiniging, controle en verwijdering van de afzettingen op de ontstekingsweerstand, indien noodzakelijk de weerstand vervangen.
• Reiniging / controle van het Synoptische Paneel.
• Visuele reiniging van de elektrische kabels, de aansluitingen en de voedingskabel.
• Reiniging pelletstank en controle speling vulschroef-reductiemotor.
• Controle en eventuele vervanging van de pakking van de deur.
• Functioneringstest, vullen vulschroef, ontsteking, functionering 10 minuten lang en uitdoving.

OPMERKING:

1) Door onvoldoende of geen onderhoud komt de garantie te vervallen.
2) We raden u aan om het rookkanaal elke 3 maanden te laten reinigen als u zeer regelmatig van uw Verwarmingsketel gebruik maakt.

LET OP!!!

Na de normale reiniging kan de ONJUISTE aansluiting van de bovenste vuurhaard (A) (afb. F) op de onderste vuurhaard (B) (afb. F) de functionering van de Verwarmingsketel in gevaarbrengen. Verzeker u er dus van, voordat u de Verwarmingsketel aansteekt, dat de vuurhaarden op correcte wijze op elkaar aangesloten zijn, zoals aangegeven staat in (afb. G).

Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.

In dit geval komt de Verwarmingsketel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen).

Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact.

Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de Verwarmingsketel te kunnen ontsteken (600 seconden met geluidmelding). Druk vervolgens op de toets 0/1.

Ontsteek de Verwarmingsketel nooit zonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/GELEEGD heeft.

SIGNALERING VAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

1) Signalering: H2O PTC\_FAULT

Storing: uitdoving wegens defecte of losgekoppelde temperatuurmeter.

Handelingen: • Controleer de aansluiting van de thermokoppel op de kaart

- Controleer de functionering tijdens een keuring bij koude Verwarmingsketel.

2) Signalering: Verific./extract.: (ingreep wanneer de sensor van de toeren voor rookuitstoot een afwijking detecteert)

Storing: Doving door daling van de rooktemperatuur

Handelingen: • Controleer de werking van de rookuitstoot (aansluiting van de sensor voor de toeren) en de kaart (Dealer)

- Controleer de reiniging van het rookkanaal;

- Controleer het elektrische circuit en de aarding.

- Controleer de elektronische kaart (Dealer)

3) Signalering: Stop/Flame: (ingreep wanneer het thermokoppel een kleinere rooktemperatuur waarneemt dan de ingestelde waarde en dit interpreteert als afwezigheid van vlam)

Storing: Doving door daling van de rooktemperatuur

De vlam kan afwezig zijn door

- gebrek aan pellet

- te veel pellet heeft de vlam gedoofd, controleer de kwaliteit van de pellets (Dealer)

- de thermostaat greep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur) (Dealer)

4) Signalering: Block\_FI/NO Start: (grijpt in indien in een maximum tijd van 15 minuten geen vlam verschijnt of de ontstekingstemperatuur niet werd bereikt).

Storing: Doving door niet correcte rooktemperatuur bij de ontsteking.

Onderscheid de volgende twee gevallen:

Er is GEEN vlam

Handelingen: Controleer: - de positie en netheid van het haardonderstel;

- de aanvoer van verbrandingslucht in het haardonderstel (Dealer);

- de goede werking van de weerstand;

- de omgevingstemperatuur (indien minder dan 3°C, gebruik dan een aanmaakblokje) en de

vochtigheidsgraad.

Probeer aan te steken met een aanmaakblokje (zie op pag. 119)

Er is een vlam maar, na de boodschap Start, verschijnt de boodschap Start Failed

Handelingen: Controleer (Dealer):

- de goede werking van het thermokoppel;

- de geprogrammeerde ontstekingstemperatuur in de parameters.

5) Signalering: Failure/Power: (dit is geen defect van de Verwarmingsketel).

Storing: Uitdoven door gebrek aan elektrische energie

Handelingen: Controleer de elektrische aansluiting en eventuele spanningsvallen.

6) Signalering: Fault/RC: (ingreep bij defect of ontkoppeld thermokoppel)

Storing: Uitdoving door defect of ontkoppeld thermokoppel

Handelingen: Controleer de aansluiting van het thermokoppel met de kaart : controleer de werking bij het koud

7) Signalering: smoke °C/high: (uitdoving door te hoge temperatuur van de rook)

Storing: uitdoven door overschrijding van de maximum temperatuur van de rook

Een overmatige temperatuur van de rook kan afhankelijk zijn van:

- het type pellet, afwijking rookzuiging

- verstopt rookkanaal

- niet correcte installatie

- "afwijking" van het drijfwerk.

MOGELIJKE STORINGEN

8) Signalering: H2O TEMPALARM:

Storing: uitschakeling wegens een watertemperatuur boven de 90°C.

Een te hoge temperatuur kan te wijten zijn aan:

- te kleine installatie: laat door uw Dealer de ECO functie activeren

- verstopping: reinig de warmteuitwisselbuizen, de vuurhaard en de rookafvoer

9) Signalering: Verific./air flow: (grijpt in wanneer de sensor onvoldoende brandbevorderende luchtstroming waarneemt).

Storing: Doving door gebrek aan drukverlaging

De luchtstroming kan onvoldoende zijn wanneer de deur open is of de deur niet goed afgedicht is

- (bv. flenspakking); indien er problemen zijn met de luchtzuiging of rookuistoot, de vuurhaard

- verstopt is of de sensor voor de luchtstroming vuil is (maak schoon met droge lucht).

- Controleer tevens de drempel van de sensor van de luchtstroming (in de parameters).

- Het alarm voor lage druk kan ook optreden gedurende de ontsteking, als het rookkanaal niet aan

- de voorschriften van het blad voldoet, of als het rookkanaal en de schoorsteen verstopt zijn.

10) Signalering: "Battery check"

Storing: De haard wordt niet uitgeschakeld ondanks dat dit bericht op het display weergegeven wordt.

Handelingen: De bufferbatterij op de kaart moet worden vervangen (Dealer).

11) Storing: Afstandsbediening werkt niet:

Handelingen: • dichter bij de ontvanger van de haard.

• vervang met andere batterijen.

12) Storing: synoptisch paneel uit:

Handelingen: • controleer de aansluiting van de voedingskabel

- controleer de zekering (opde voedingskabel)

- controleer de aansluiting van de flat kabel op het synoptische paneel

13) Storing: water niet warm genoeg:

Handelingen: • reinig de warmteuitwisselaar vanuit de binnenkant van de vuurhaard

OPMERKING

Alle signaleringen blijven gevisualiseerd tot op de afstandsbediening de toets wordt ingedrukt.

Ontsteek de Verwarmingsketel niet alvorens het probleem geëlimineerd werd.

Het is belangrijk dat u de dealer meldt wat het paneel signaleert.

CHECK LIST

Te integreren met een complete bestudering van het technische blad

Plaatsing en installatie

• De inbedrijfstelling door een erkende Dealer die het garantiebewijs en de onderhoudshandleiding overhandigd heeft.
• Ventilatie van de installatieruimte.
• Het rookkanaal/de schoorsteen worden uitsluitend voor de Verwarmingsketel gebruikt.
• Het rookkanaal heeft: maximaal 2 bochten en is maximaal 2 meter lang horizontaal.
• de schoorsteen steekt boven de refl uxzone uit.
• de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).
• in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen.

Gebruik

• De gebruikte pellets hebben een goede kwaliteit en zijn niet vochtig.
• De vuurhaard en de asruimte zijn schoon en goed geplaatst.
• De deur is goed afgesloten.
• De vuurhaard bevindt zich in de speciale ruimte.

FAQ

De antwoorden zijn hieronder op beknopte wijze beschreven. Raadpleeg de andere pagina's van dit document voor overige informatie.

1) Wat heb ik nodig om de Verwarmingsketel te installeren?

Rookafvoer met een doorsnede van minstens 80 mm.

Verbonden met de buitenlucht inname (zie pagina 9) .

Aansluiting voor toevoer en terugvoer aan collector 34 " G.

Afvoer op riool voor overdrukklep 3/4" G.

Aansluiting voor toevoer 34 " G.

Elektrische aansluiting op een installatie dat aan de normen voldoet en dat voorzien is van magnetothermische schakelaar 230V +/- 10%, 50 Hz.

(bepaal de onderverdeling van het primaire en secundaire circuit).

2) Kan ik de Verwarmingsketel zonder water laten functioneren?

NEE. Een gebruik zonder water heeft nadelige gevolgen voor de Verwarmingsketel.

3) Kan ik de toevoer en terugvoer van de Verwarmingsketel direct op een verwarmingselement aansluiten?

NEE, net als in het geval van andere ketels is het noodzakelijk dat u de aanvoer en terugvoer op de collector aansluit. Het water wordt vervolgens over de verwarmingselementen van de installatie verdeeld.

4) Produceren de Verwarmingsketel ook warm water voor sanitair gebruik?

Het is mogelijk warm tapwater te produceren door het vermogen van de Verwarmingsketel te onderzoeken en het hydraulisch systeem

5) Kan ik de rook van de Verwarmingskete direct via de muur afvoeren?

NEE, de rookafvoer (UNI 10683) moet het dak bereiken. Voor de correcte functionering is een verticaal deel van minstens 1,5 meter lang nodig. Dit om in het geval van een black-out of wind de vorming van rook in de installatieruimte te voorkomen.

6) Is het noodzakelijk dat de installatieruimte voorzien is van een luchttoevoer?

Ja, ter compensatie van de lucht die voor de verbranding door de Verwarmingsketel gebruikt wordt.

De rookverwijderaar neemt lucht uit de installatieruimte op en stuurt de lucht naar de vuurhaard.

7) Wat moet ik op het display van de Verwarmingskete instellen?

De gewenste watertemperatuur; De Verwarmingsketel moduleert vervolgens het vermogen om de temperatuur te bereiken of te behalen. Voor kleine installaties is het voldoende een functioneringswijze in te stellen die gebaseerd is op de ontsteking en uitdoving van de Verwarmingsketel naar aanleiding van de bereikte watertemperatuur. (neem voor de eerste ontsteking contact op met uw Dealer).

8) Hoe vaak moet ik de vuurhaard reinigen?

Voor elke ontsteking bij uitgedoofde en koude Verwarmingsketel. NA HET UITRAGEN VAN DE BUIZEN VAN DE WARMTEUITWISSELAAR en het activeren van de metalen hendels voor het reinigen van het rookkanaal (zie blz. 123).

9) Kan ik naast pellets andere brandstoffen verbranden?

NEE. De Verwarmingsketel is ontworpen om houtpellets met een doorsnede van 6 mm te verbranden. Ander materiaal kan schade aan de Verwarmingsketel verrichten.

REINIGINGSACCESSOIRES

GlassKamin

(cod. 155240)

Handig voor de reiniging van het keramiekglas

Aszuiger zonder motor (code 275400)

Handig voor de reiniging van de haard.

Spoštovani Gospod /Spoštovana Gospa,

Zahvaljujemo se vam za nakup naše peči.
