GEBRUIKSAANWIJZING CRISTAL EDILKAMIN

NL Installatie, gebruik en onderhoud

Geachte heer/mevrouw,

Wij danken u om te hebben gekozen voor CRISTAL.

Vóór het gebruik, verzoeken we u deze fiche aandachtig te lezen, teneinde alle eigenschappen van het product zo goed mogelijk en in alle veiligheid te benutten.

In geval van twijfel, de noodzaak aan wisselonderdelen of een klacht, wend u tot de verkoper waarvan u het product gekocht hebt, met vermelding van het controlelabel en het type van apparaat.

Het nummer van het controlelabel, noodzakelijk voor de identificatie van de kachel, is aangegeven in de bijgevoegde documentatie en op het plaatje aangebracht op de voorzijde.

Deze documentatie moet bewaard worden voor de identificatie.

• Bewaar deze instructies, die gebruikt moeten worden voor eventuele aanvragen van informatie.
• De weergegeven details zijn grafisch en geometrisch indicatief.

Informatie over de veiligheid

De producten CRISTAL zijn ontworpen voor het verwarmen van de ruimte waarin ze opgesteld zijn, door straling en de verplaatsing van warme lucht.

De enige risico's verbonden met het gebruik van de kachel, hebben te maken met het niet in acht nemen van de instructies voor de installatie of een contact met vuur en warme onderdelen (glas, leidingen, uitgang warme lucht) of de invoering van vreemde voorwerpen.

Gebruik als brandstof uitsluitend hout.

Voor de reiniging van het rookgaskanaal, mogen geen ontvlambare producten gebruikt worden.

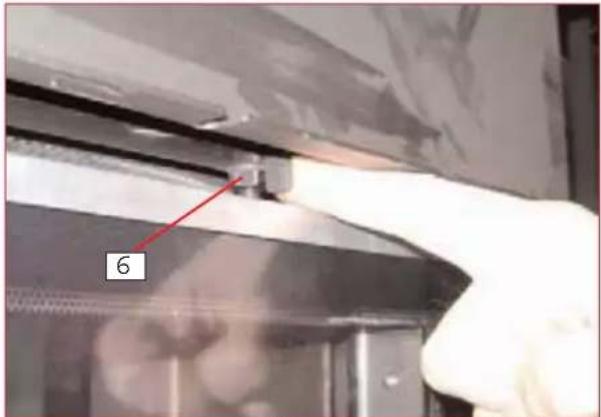

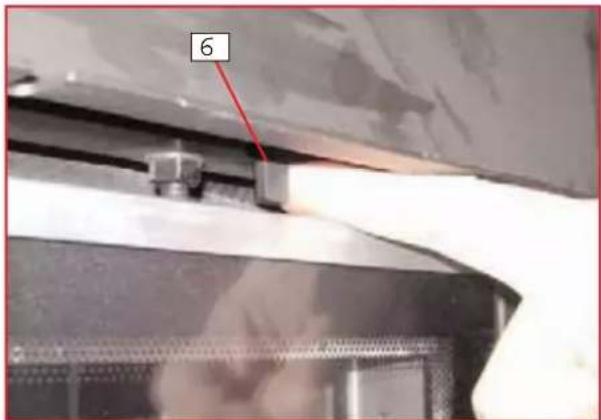

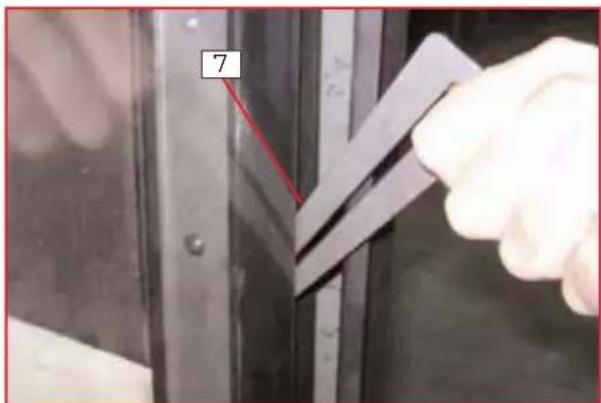

Het glas kan KOUD schoongemaakt worden met een speciaal product (vb. GlassKamin) en een vod. Het glas niet schoonmaken wanneer het warm is.

Tijdens de werking van de kachel, worden de afvoerleidingen en de deur heet.

Plaats geen voorwerpen die niet hittebestendig zijn in de onmiddellijke nabijheid van de kachel.

Gebruik NOOIT vloeibare brandstoffen om de kachel aan te steken of het vuur aan te wakkeren.

Verstop de verluchtingsopeningen in de installatieruimte of de luchtinlaten van de kachel zelf niet.

Maak de kachel niet nat.

Breng geen reducties aan op de afvoerleidingen van het rookgas.

De kachel moet geïnstalleerd worden in een brandveilige ruimte die uitgerust is met alle voorzieningen die het apparaat vergt voor een correcte en veilige werking.

Belangrijke opmerking

In geval van een defect aan de haard CRISTAL, moet u de verkoper.

Gebruik alleen originele wisselonderdelen van de fabrikant. Alleen op die manier kan men rekenen op een veilige werking van de installatie.

Een oneigenlijk gebruik van de apparatuur zal de garantie doen vervallen.

De apparatuur wordt correct gebruikt indien de gebruiksaanwijzingen in acht genomen worden, naast de norm UNI 10683 en de normen inzake een goede installatie en gebruik.

Voor de installatie in Italië, raadpleeg de norm UNI 10683 of daaropvolgende wijzigingen.

In de andere landen moeten de geldende wetten en normen geraadpleegd worden.

De structuur bestaat uit een ommanteling van plaatstaal van hoge kwaliteit en hermetisch gelast, voorzien van verstelbare voetjes, met haard van ECOKERAM en brandvlak met opvangbak voor de assen.

De structuur wordt aangevuld met een mantel die zorgt voor een tussenruimte voor de circulatie van de verwarmingslucht.

De verwarmingslucht circuleert dankzij een natuurlijke convectie (versie N) of met behulp van een optionele kit met geforceerde ventilatie (versie V) zie pag. 55.

Er werd een speciale aandacht besteed aan de invoering van de verbrandingslucht in de haard, met het oog op een optimale verbranding, een rustige vlam en een heel schoon glas.

De primaire verbrandingslucht Ⓐ komt binnen aan de basis van het brandvlak, net boven de smeulende kolen.

De hoeveelheid primaire lucht kan geregeld worden volgens de trekkracht van de schoorsteen, aan de hand van een mobiele deflector (14) gemonteerd op de voorzijde van de haard (Afb.3).

Aan de hand van de mobiele deflector voor een schoorsteen met zwakke trekkracht, is het mogelijk de doorsnede voor de inlaat van de primaire lucht te vergroten en eerder te verkleinen in geval van een overmatige trekkracht.

De secundaire verbrandingslucht B en lucht voor de reiniging van het glas komt binnen langs de bovenkant van het glas, na in de loop van zijn traject verwarmd te zijn.

De hoeveelheid secundaire lucht/lucht voor reiniging van het glas is vooraf gekalibreerd en verwarmd tijdens de doorgang in de opstaande elementen aan de zijkanten van de haardopening.

Afneembare handgreep voor opening deur

De handgreep van de deur (Afb. 5) is niet bevestigd aan de deur zelf maar wordt aangebracht wanneer er behoefte aan is.

De handgreep wordt aangebracht aan het onderste deel van de omlijsting van de opening, op de daartoe bestemde pinnen.

De handgreep dient alleen om de deur omhoog of omlaag te doen.

Binnenbekleding van de haard (Afb. 2)

De bekleding is gerealiseerd in ECOKERAM®: dit is een nieuw brandvrij materiaal op basis van mulliet gebakken op 1200° C.

De eigenschap van ECOKERAM® is dat het warmte accumuleert tijdens de verbranding en die warmte geleidelijk aan vrijgeeft, ook in de uitschakelfase.

ECOKERAM® maakt het mogelijk in de haard een heel hoge temperatuur te bereiken, waardoor de verbranding geoptimaliseerd wordt en de afgiftes beperkt blijven.

LEGENDE: (Afb. 1-2-3-4-5)

1. verbinding afvoer rookgassen fvoor de aansluiting op de schoorsteen
2. schoepen om de warmtewisseling te bevorderen
3. omleiding rookgassen om de warmtewisseling te bevorderen
4. stalen structuur
5. toevoerkanaal secundaire lucht en lucht voor reiniging glas om het glas schoon te houden
6. binnenzijde van de haard in Ecokeram® met grote dikte om de verbrandingstemperatuur te verhogen
7. keramisch glas bestand tegen temperaturen tot 800°C
8. afneembare handgreep
9. brandvlak met opvangbak om de smeulende houtskolen op te vangen en een optimale verbranding te verkrijgen
10. verbinding buitenlucht
11. verstelbare voetjes
12. mantel voor de circulatie van de verwarmingslucht
13. ingang verwarmingslucht (hercirculatie)
14. mobiele deflector

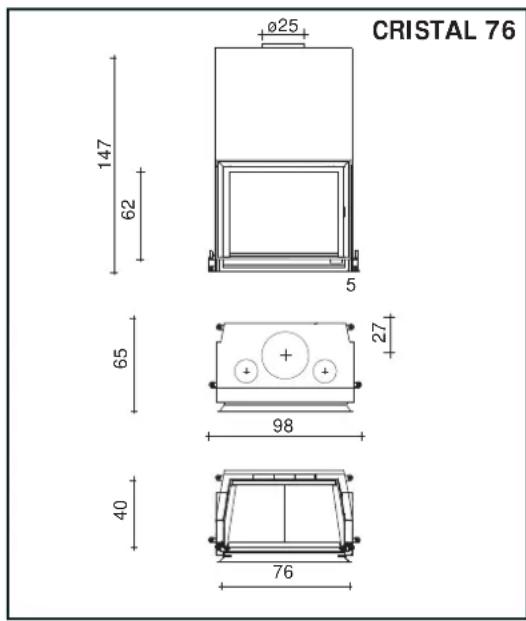

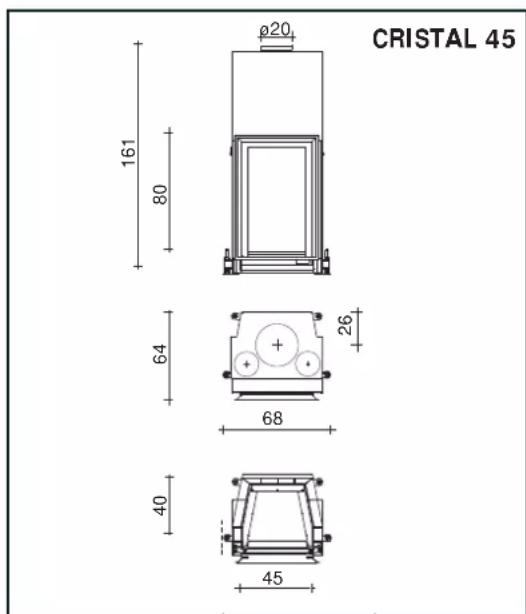

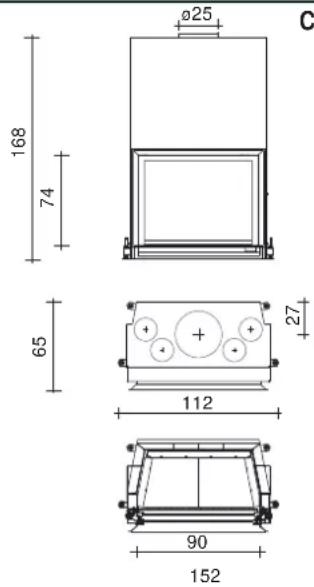

AFMETINGEN AFMETINGEN

CRISTAL 90

Technische gegevens
		CRISTAL 45	CRISTAL 76	CRISTAL 90
Nuttig vermogen Kw 13 15 18
Houtverbruik Kg/h 3,7 4,2 4,7
Rendement % 76,1		77,9 82,4
Uitgang rookgassen ∅	cm 20 25 25
Luchttoevoer ∅	cm	12,5*	12,5*	12,5*
Gewicht met verpakking	kg 260	308	368
Verwarmbaar volume	m3	340	390	470

NB: het verwarmbaar volume heeft een louter indicatieve waarde, omdat het afhankelijk is van de condities van de woning.
* Indien het luchtvolume te klein is en het gebouw waarin de kachel opgesteld is bijzonder luchtdicht is, zal het nodig zijn te voorzien in een extra luchttoevoer van 120 cm² (ø 12,5).

DE TECHNOLOGIE

Lucht voor de verbranding

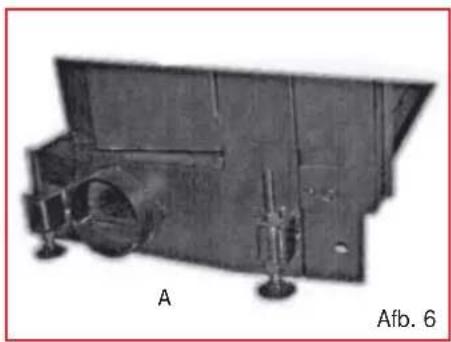

De producten CRISTAL kunnen alleen gemonteerd worden in ruimtes waarin voldoende lucht aangevoerd wordt voor de verbranding. Opdat de kachel op correcte wijze zou werken, is het noodzakelijk de haard te voorzien van verbrandingslucht met behulp van een buis verbonden met de openingen op de zijden van en achteraan de kachel. Hij is geleverd met een verbinding (A) met een diameter van 12,5 cm, aan te brengen op de opening die men van plan is te gebruiken (Afb. 6). De aansluiting met de buitenomgeving moet een nuttige doorsnede hebben van minstens 125 cm² over de hele lijn. De mondstukken die niet gebruikt worden voor de aansluiting van de slang voor de doorgang van de verbrandingslucht, moeten afgesloten worden met een lid. Indien het luchtvolume te klein is en het gebouw waarin de kachel opgesteld is bijzonder luchtdicht is, zal het nodig zijn te voorzien in een extra luchttoevoer van 120 cm² (ø 12,5).

De lucht voor de verbranding moet bij de afvoer naar de haard geregeld worden met een vleugelklep. De vleugelklep wordt meegeleverd als accessoire, samen met een slang en de bevestigingsriempjes. Zonder de vleugelklep vast en stevig gemonteerd, kan de compacte kachel niet functioneren. Monteer de hendel voor de regeling van de verbrandingslucht op de meest aangewezen plaats onder de drempel.

Regeling van de vleugelklep

Stand "inschakeling" / max. warmtevermogen (Afb. 7):

hendel regeling luchtklep volledig uitgetrokken. Inschakeling bij koude kachel en maximaal vermogen van de haard.

Stand "instandhouding smeulende houtskool" (Afb. 8):

hendel regeling klep naar binnen. Alle luchtopeningen zijn dicht.

Lucht voor de verwarming

met natuurlijke convectie

De lucht uit de omgeving stroomt naar binnen door de zijopeningen (n 13 - afb.1 op pag. 53) aan de onderkant van de mantel. De lucht wordt vervolgens verwarmd, stijgt omhoog door de tussenruimte en stroomt verwarmd naar buiten door de openingen aan de bovenkant van de mantel. In deze opstelling moeten de deksels van de luchtopeningen in de mantel worden verwijderd (n 13- afb.1 op pag. 53). Bovendien moeten doorgangen in de bekleding voorzien zijn, teneinde een eenvoudige toestroming van de te verwarmen lucht naar deze openingen te waarborgen.

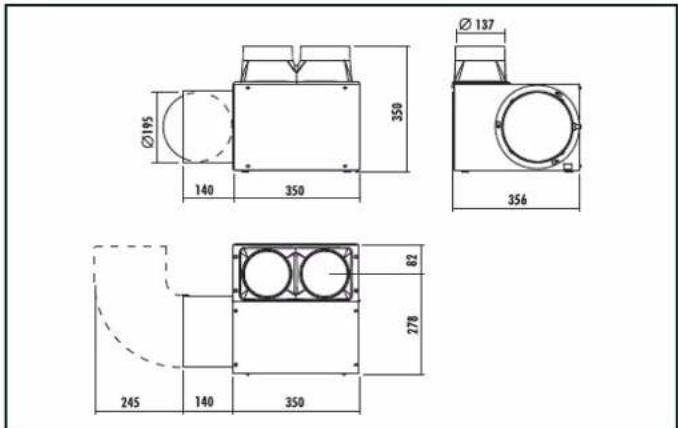

met geforceerde ventilatie

de geforceerde circulatie van de warme lucht wordt verkregen met behulp van een speciale kit (afb. 9) de kit bestaat uit een metalen doos (69) voorzien van:

- een 800 m³/h ventilator (72)

- een regelaar (73)

- een meter (74)

- een verbindingselement (70) voor de aansluiting op de externe luchttoevoer met klep en draadbediening (4) - een 2-wegs verbindingselement (71) om de buitenlucht naar de mantel te sturen

de luchtdoos wordt naast de kachel geplaatst. U kunt kiezen voor links of rechts.

In de verpakking van de kit voor geforceerde ventilatie is de gedetailleerde informatie voor de installatie aanwezig.

71 70 69 4 72 73 74 Afb. 9

Ø195 140 350 350 Ø137 356 82 278 245 140 350

INSTRUCTIES VOOR DE INSTALLATIE

Belangrijke voorschriften

Naast de informatie gegeven in dit document, moet rekening gehouden worden met de UNI-normen:

- n. 10683 - warmtegenerators op hout: vereisten voor de installatie

- n. 9615/90 - berekening van de interne afmetingen van de kachels.

In het bijzonder:

- vooraleer te beginnen met de montage, is het belangrijk de compatibiliteit van de installatie na te gaan, zoals bepaald door de norm UNI 10683 in de paragrafen 4.1/ 4.1.1 / 4.1.2.

- na de montage, moet de installateur overgaan tot de "inbedrijfstelling" en moet hij de nodige documentatie overhandigen, zoals bepaald door de norm UNI 10683, in de paragrafen 4.6 en 5 respectievelijk.

Vooraleer de bekleding te installeren, controleer de correcte werking van de aansluitingen, bedieningen en alle bewegende onderdelen.

Deze controle wordt uitgevoerd wanneer de kachel enkele uren op maximaal vermogen gewerkt heeft, vooraleer de haard te bekleden, om zodoende eventueel te kunnen ingrijpen. Vervolgens, de afwerkingen:

• bouw van de tegenkap
• montage van de bekleding
• aanbrengen van liseen, verven, enz.
  die pas uitgevoerd worden nadat de tests met positief resultaat uitgevoerd werden.

Edilkamin is niet aansprakelijk voor eventuele vernietigings- of heropbouwingskosten, zelfs al komen die na de vervanging van eventuele onderdelen van de haard die defect gebleken waren.

De kalibrering en inbedrijfstelling moeten uitgevoerd worden door gekwalificeerde verkoper (naam te verkrijgen bij de verkoper of op de site www.edilkamin.com onder de rubriek technische Servicecentra).

Voorwoord

• De haarden CRISTAL moeten geïnstalleerd worden volgens de onderstaande instructies, omdat de veiligheid en doeltreffendheid afhankelijk zijn van een correcte installatie.
• Vooraleer over te gaan tot de montage, lees aandachtig deze instructies.
• EDILKAMIN wijst elke aansprakelijkheid af voor eventuele schade die het gevolg is van het niet in acht nemen van deze instructies. In dat geval vervalt ook de garantie.
• De haard CRISTAL is bij de levering reeds geassembleerd op een wegwerppallet.
  De binnenbekleding van de haard is bij de levering reeds geïnstalleerd
• Onder de deur van de haard is een kenplaatje aangebracht met vermelding van het model; het plaatje is zichtbaar zolang de haard niet bekleed is.
  Een identificatienummer van het model is ook vermeld in de documentatie die het product vergezeld.

Bescherming van het gebouw

Alle oppervlakken van het gebouw die zich naast de haard bevinden moeten beschermd worden tegen oververhitting. De isolatiemaatregelen die getroffen moeten worden zijn afhankelijk van het type van oppervlak en de uitvoeringswijze ervan.

Uitgangen warme lucht / Roostersr

De uitgangen van de warme lucht moeten zich op een afstand van minstens 50 cm van het plafond en 30 cm van het meubilair bevinden. Positioneer de roosters of de luchtuitgangen zo hoog mogelijk in de bekleding, om accumulatie van hitte in de bekleding zelf te voorkomen. Positioneer de roosters of luchtuitgangen op dusdanige manier dat ze makkelijk bereikbaar zijn om schoongemaakt te worden.

Warmte-isolatie

De isolatielagen mogen geen verbindingen vertonen en moeten elkaar overlappen. Het isolerend materiaal moet minstens 3 cm dik zijn.

Decoratieve balken

Het is toegestaan eventuele decoratieve balken te realiseren van hout net voor de bekleding van de haard, maar alleen indien deze zich buiten stralingsbereik bevinden, op een afstand van minstens 1 cm van de bekleding zelf. De tussenruimte die de decoratieve elementen scheidt van de bekleding, moet dusdanig zijn dat er zich geen warmte in kan accumuleren.

De decoratieve houten balken mogen geen wezenlijk deel uitmaken van het gebouw.

Vloer net voor de haard

Vloeren van brandbaar materiaal moeten beschermd worden door een onbrandbare bekleding met een voldoende grote dikte.

De bescherming van de vloer is gelijk aan: vooraan: - de hoogte van het brandvlak vanaf de vloer plus 30 cm en, in ieder geval, minstens 50 cm.

lateraal: - de hoogte van het brandvlak vanaf de vloer plus 20 cm en, in ieder geval, minstens 30 cm.

In het stralingsveld van de haard

De structuurelementen vervaardigd van brandbare materialen of die brandbare onderdelen bevatten en het meubilair moeten zich op een afstand van minstens 80 cm van de opening van de haard bevinden, in de drie richtingen: voor, boven en lateraal. Indien deze elementen of het meubilair in kwestie afgeschermd zijn met een geventilleerde bescherming tegen stralingswarmte, volstaat het een afstand van 40 cm in acht te nemen.

Buiten het stralingsveld

De structuurelementen vervaardigd van brandbare materialen of die brandbare onderdelen bevatten en het meubilair moeten zich op een afstand van minstens 5 cm van de bekleding van de haard bevinden. In deze tussenruimte moet de lucht aanwezig in de omgeving vrij kunnen circuleren. Er mag zich geenszins warmte accumuleren.

In de wanden en plafonds binnen de inbouwzone van de haard mogen geen elektrische leidingen aanwezig zijn.

Handgrepen

Om het monoblok makkelijker te verplaatsen, werd voorzien in 2 ringen (A) op de zijkanten van de haard. Steek de twee bijgeleverde stalen buizen in deze ringen.

De buizen dienen als greep voor het handvervoer van het monoblok, nadat dit eventueel lichter gemaakt werd door de verwijdering van de volledige haard van Ecokeram (ongeveer 70 kg).

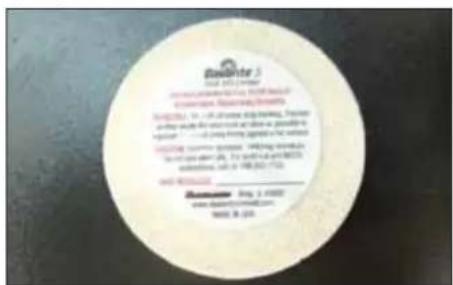

Note: Bij het product zitten twee oxydatieremmende pastilles (de ene buiten de verbrandingskamer en de andere er in). Bij het uitpakken moeten deze pastilles worden verwijderd, waarna ze weggegooid moeten worden met het normale afval.

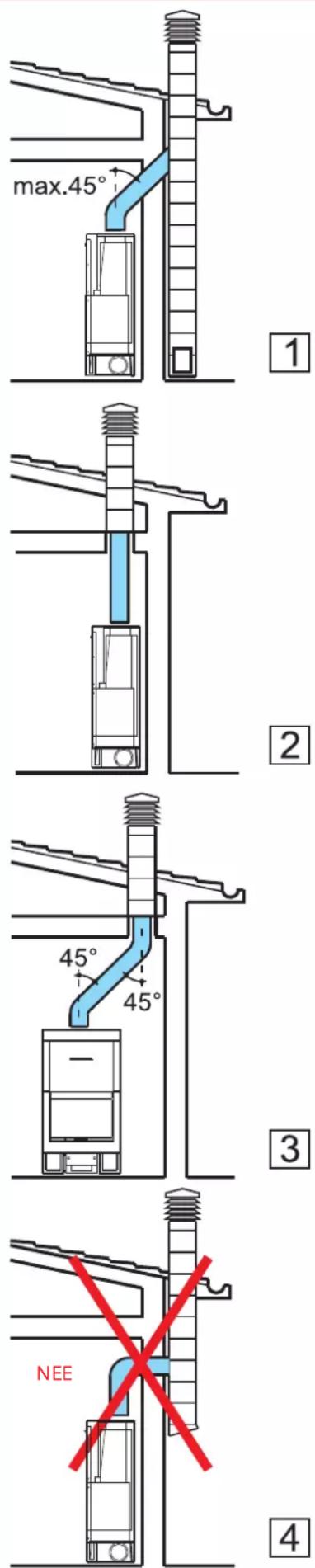

Met rookgaskanaal wordt verwezen naar het kanaal dat het mondstuk voor de afvoer van de rookgassen van de haard verbindt met de aanvang van de schoorsteen.

Het rookgaskanaal moet uitgevoerd worden met harde stalen buizen van staal of keramiek. Metalen slangen of slangen van vezelcement zijn niet toegestaan.

Horizontale stukken of stukken in tegenhelling moeten vermeden worden.

Eventuele veranderingen aan de doorsnede zijn alleen toegestaan aan de uitgang van de kachel en niet, bijvoorbeeld, aan de koppeling in de schoorsteen.

Hoeken van meer dan 45° zijn niet toegestaan.

Ter hoogte van het aanhefpunt van de stalen buis op het mondstuk voor de uitgang van de rookgassen, moet aan hoge temperatuur een dichting uitgevoerd worden met mastiek.

Verder, moet rekening gehouden worden met de bepalingen van de norm UNI 10683, paragraaf 4.2, over de "aansluiting op het systeem voor de afvoer van de rookgassen" en subparagrafen.

Schoorsteen en dakafvoer

Met schoorsteen wordt verwezen naar de buis die, van de ruimte waarin de kachel gebruikt wordt, naar het dak van het gebouw leidt.

De fundamentele kenmerken van de schoorsteen zijn:

- de capaciteit om weerstand te bieden tegen temperaturen van de rookgassen van minstens 450°C voor wat betreft de mechanische weerstand, de isolatie en de gasdichtheid.

- voorzien zijn van een gepaste isolatie om condensvorming te voorkomen

- een constante doorsnede hebben en nagenoeg altijd verticaal lopen, zonder hoeken groter dan 45°

- binnendoorsneden hebben die bij voorkeur rond zijn; in het geval van rechthoekige doorsneden, mag de maximale verhouding tussen de zijden niet groter zijn dan 1,5

- een binnendoorsnede hebben met een oppervlakte die minstens gelijk is aan die aangegeven op de technische fiche

- dienen voor een enkele haard (kachel of houtkachel).

Voor schoorstenen die niet nieuw gebouwd zijn of te groot zijn, is het raadzaam buizen te gebruiken van roestvrij staal met een gepaste diameter en isolatie.

De fundamentele eigenschappen van de dakafvoer zijn:

- binnendiameter aan de basis gelijk aan die van de schoorsteen

- uitgangsdoorsnede niet minder dan het dubbel van die van de schoorsteen.

- positie in de wind, boven het dak en buiten de refluxzone.

INSTRUCTIES VOOR DE INSTALLATIE

De roldeur is voorzien van tegengewichten die garanderen dat de sluiting in een vlotte beweging gebeurt.

De werking van de tegengewichten kan geregeld worden door toevoeging van een of meer rondsels (extra tegengewichten), geleverd samen met de kachel.

De extra tegengewichten (rondsels) kunnen gemonteerd worden op elk moment, zonder dat de mantel van de kachel gedemonteerd hoeft te worden.

WERKWIJZE (Afb. 11):

1. Open de roldeur volledig door hem omhoog te duwen.
2. Haak de steunplaten, links en rechts, van de haardwanden in Ecokeram los
3. verwijder de haardwanden in Ecokeram
4. Nu zijn de sluitingsdeksels van de inspectieopening van de tegengewichten zichtbaar. Verwijder de deksels (6) van de openingen van de tegengewichten door de zes schroeven (7) los te draaien.
5. Positioneer de meegeleverde compensatieringen (12) die nodig zijn voor de uitbalancering van de deur.
6. Let erop de rondsels goed in de zittingen van de haak van het tegengewicht te brengen. Aan weerszijden moet hetzelfde aantal extra tegengewichten gemonteerd worden.
7. Hermonteer de deksels van plaatstaal en herpositioneer de wanden van de haard.
8. Haak de bevestigingsplaten van de haardwanden weer vast.

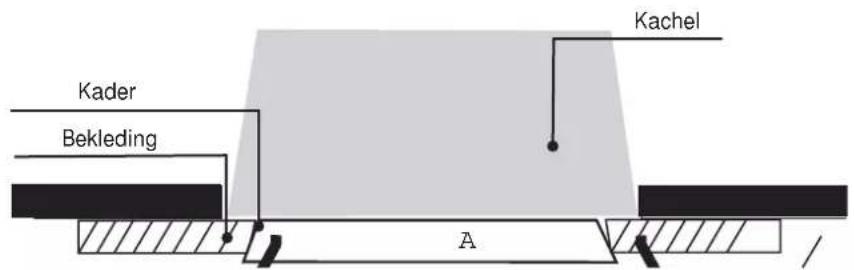

Afwerkingskader opening

Voor een betere aansluiting op de bekledingen, kan CRISTAL aangevuld worden met een kader (A) dat aangebracht wordt voor de opening.

Voor een makkelijkere realisatie van het systeem voor de distributie van de warme lucht, voorziet Edilkamin voor elke haard in een verpakking die al het nodige bevat voor elke situatie, van de meest eenvoudige tot de meest complexe.

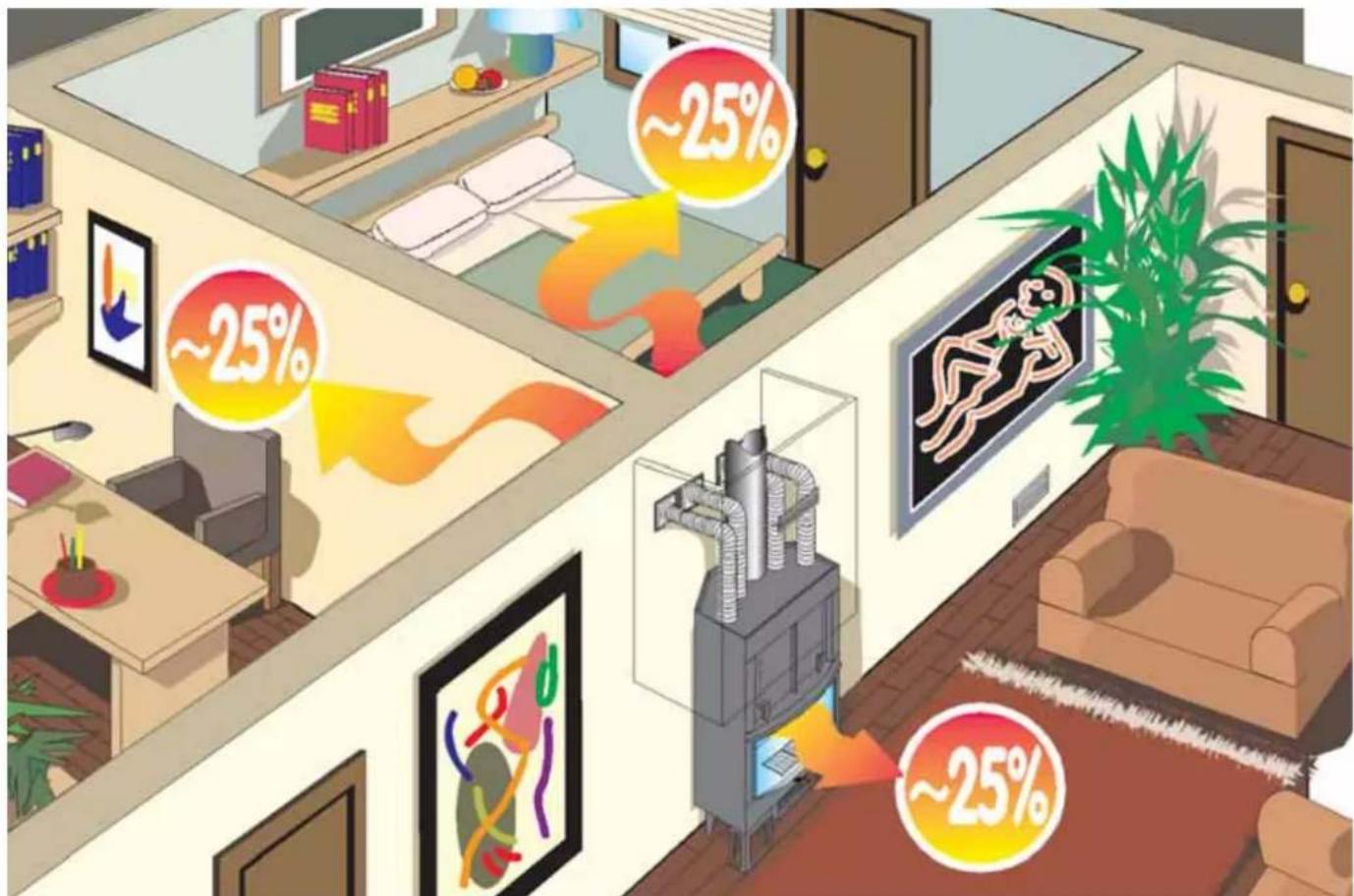

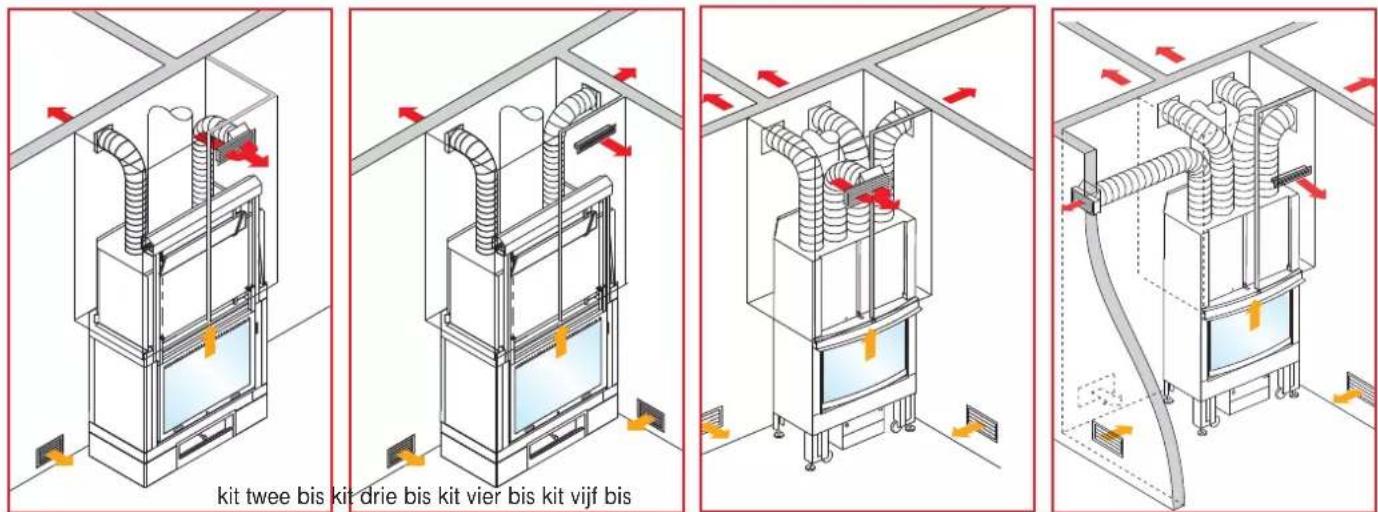

Distributie van de warme lucht:

1 vertrek + vertrek kachel 2 vertrekken + vertrek kachel 3 vertrekken + vertrek kachel 4 vertrekken + vertrek kachel

De haarden CRISTAL verwarmen niet alleen door straling, maar produceren ook een grote hoeveelheid warme lucht die gekanaliseerd kan worden aan de hand van slangen, zodat de hele woning op uniforme wijze verwarmd wordt.

GEBRUIKSAANWIJZINGEN

Brandstof en warmtevermogen

De verbranding werd geoptimaliseerd op technisch vlak, zowel met betrekking tot het ontwerp van de haard en relatieve luchttoevoer, als met betrekking tot de afgiftes.

Wij vragen u ons te steunen in ons streven naar de instandhouding van het milieu, door de volgende instructies op te volgen met betrekking tot het gebruik van brandstoffen die geen schadelijke stoffen bevatten en er geen produceren.

Gebruik uitsluitend natuurlijk en gedroogd brandhout, of houtblokken. Vochtig hout, hout dat net verzaagd is of op ongeschikte wijze opgeslagen is, zal veel water bevatten en zal bijgevolg niet goed branden, en veel rook maar weinig warmte produceren.

Gebruik alleen brandhout dat minstens twee jaar gedroogd heeft in een goed verluchte en droge omgeving. Zo zal het watergehalte minder bedragen dan 20% van het gewicht. Op die manier bespaart u op de brandstof, omdat ouder hout beslist een hoger warmterendement heeft.

Gebruik nooit vloeibare brandstoffen zoals benzine, alcohol of gelijkaardig. Verbrand geen afval.

Stralingsveld

In het stralingsveld van de glazen deur mogen geen brandbare voorwerpen geplaatst worden.

Eerste inbedrijfstelling

De laklaag van de haard is onderhevig aan zogenaamde veroudering tot de bedrijfstemperatuur voor de eerste keer bereikt wordt.

Dit kan onaangename geurtjes met zich brengen. In dat geval, moet het vertrek waar de haard geïnstalleerd is goed verlucht worden. Het verschijnsel zal na de eerste inschakelingen verdwijnen.

Gevaar voor brandwonden

De buitenste oppervlakken van de haard CRISTAL, vooral de deur van glaskeramiek, worden warm. Niet aanraken – gevaar voor brandwonden! Waarschuw kinderen. Kinderen moeten in ieder geval uit de buurt van de brandende haard gehouden worden.

Luchtroosters

Let erop de uitgangen van de warme lucht niet af te sluiten of te belemmeren. Dit kan oververhitting in de bekleding veroorzaken.

Werking van de haard met open deur

In geval van werking met open deur, moet de haard constant onder toezicht gehouden worden. Er kunnen altijd hete splinters houtskool uitspringen.

Toevoegen van brandstof

Om "hout toe te voegen" is het raadzaam gebruik te maken van een beschermende handschoen, omdat de handgreep bij een langdurige werking kan opwarmen.

Open de deur langzaam. Op die manier wordt voorkomen dat luchtspiralen rook naar buiten werpen.

Wanneer moet hout toegevoegd worden? Wanneer de brandstof bijna tot as geworden is.

Werking in de tussenseizoenen

Om de lucht voor de verbranding aan te zuigen en de rookgassen af te voeren, heeft de haard CRISTAL de trekkracht nodig van de kachel/schoorsteen. Naarmate de buitentemperatuur toeneemt, zal de trekkracht afnemen. In geval van buitentemperaturen hoger dan 10°C, moet men vooraleer het vuur aan te steken de trekking van de schoorsteen controleren.

Als die zwak is, moet eerst een "startvuur" aangestoken worden met materiaal met kleine afmetingen. Eens de correcte trekking van de schoorsteen hersteld is, kan de brandstof toegevoegd worden.

Aanbreng van lucht in het vertrek waarin de haard zich bevindt.

De haard CRISTAL kan pas correct functioneren wanneer in het vertrek waarin hij geïnstalleerd is voldoende lucht aangevoerd wordt voor de verbranding. Vooraleer de kachel aan te steken, moet een toereikende luchtaanbreng gegarandeerd worden.

De inrichtingen voor de aanbreng van de lucht voor de verbranding mogen niet veranderd worden.

Indien het luchtvolume te klein is en het gebouw waarin de kachel opgesteld is bijzonder luchtdicht is, zal het nodig zijn te voorzien in de installatie van de extra luchttoevoer van 150 cm ^2 waarover eerder gesproken werd.

Aansteken bij koude haard

1. Controleer of de aslaag niet te hoog is. Maximale hoogte: 5 cm onder de rand van de deur.

Als de aslaag te hoog wordt bestaat het gevaar dat, wanneer de deur geopend wordt om hout toe te voegen, eventuele stukken houtskool uit de haard vallen.

1. Trek de regelhendel van de luchtklep in de stand "inschakeling". De lucht voor de verbranding zal het hout in de haard op intense manier bereiken, om snel tot een goede verbranding te komen.

2. Het hout moet in de haard geschikt worden zonder het teveel te stapelen. Leg een ontstekingsmiddel tussen de houtblokken en steek het vuur aan. De ontstekingsproducten zijn handige middelen om de brandstof in brand te steken.

Opgelet: de houtblokken met grote afmetingen zullen niet goed ontsteken wanneer de haard koud is en zullen schadelijke gassen vrijgeven. Gebruik nooit materialen zoals benzine, alcohol of gelijkaardige om de haard aan te steken!

1. Sluit de deur van de haard en hou enkele minuten toezicht. Indien het vuur dooft, open dan langzaam de deur, leg een extra ontstekingsmiddel tussen de houtblokken en steek weer aan.
2. Indien het vuur niet verder aangewakkerd moet worden met extra hout, wanneer het vuur bijna gedoofd is, wordt de regelhendel van de luchtklep in de stand "instandhouding van de smeulende houtskolen" gebracht. Voer deze regeling niet uit tijdens de verbranding, want wanneer de hendel zich in deze stand bevindt, zal de luchttoevoer voor de verbranding volledig afwezig zijn. In geval van een plotse aanbreng van zuurstof (vb. omwille van de opening van de deur van de haard), zullen de "gassen die nog aanwezig zijn" in de haard en de eventuele oppervlakken voor warmtewinning heftig reageren met de zuurstof.

Hout toevoegen bij warme haard

Gebruik de meegeleverde handschoen en hef de deur langzaam om in de haard de gewenste hoeveelheid brandhout toe te voegen. Dit hout wordt op de aanwezige smeulende houtskool gelegd. Op die manier zal het hout opwarmen en zal het vocht in de vorm van waterdamp afgevoerd worden. Dit houdt een afname in van de temperatuur in de haard. De vluchtige delen die zo door de brandstof vrijgegeven worden, hebben zo een toereikende aanbreng van lucht nodig, zodat deze kritieke fase op het technisch vlak van de afgiftes snel kan plaatsvinden en de nodige temperatuur voor een correcte verbranding bereikt kan worden.

Nog een tip:

Voor de eerste ontsteking van de haard, moeten altijd kleinere houtblokken gebruikt worden. Deze branden sneller en brengen de haard in minder tijd tot de juiste temperatuur. Gebruik de grotere houtblokken om het vuur in stand te houden.

Sommige soorten van houtblokken zwellen eens ze in de haard liggen. D.w.z. dat ze uitzetten door de warmte en toenemen in volume.

Schik het hout altijd goed diep in de haard, bijna tegen de achterwand van de haard zelf zodat, ook wanneer een blok verschuift, het niet tegen de deur valt.

Verwijdering van de assen

De assen kunnen verwijderd worden met een schopje of een aszuiger. Doe de assen uitsluitend in niet-brandbare recipiënten. Hou er rekening mee dat de assen opnieuw kunnen ontvlammen, zelfs na meer dan 24 uur na de laatste verbranding.

N.B. Ouder hout heeft een warmtevermogen van ongeveer 4 kWh/kg, en vers hout van slechts 2 kWh/kg. Om hetzelfde warmtevermogen te verkrijgen, is dus het dubbel van de brandstof nodig.

	watergehalte g/kg hout	Warmtevermogen kWu/kg	Extra houtverbruik in %
heel oud 100 4,5 0
2 jaar oud 200 4 15
1 jaar oud 350 3 71
Pas verzaagd hout 500 2,1	253

OPGELET: Als de haard in stand gehouden wordt met een te grote hoeveelheid brandstof of met een verkeerde soort van brandstof, loopt men het gevaar van oververhitting.

REINIGING EN ONDERHOUD

Reiniging van de installatie

Een keer in de loop van elk seizoen moet gecontroleerd worden of het rookgaskanaal en alle afvoerleidingen van de verbrandingsgassen vrij zijn. Reinig ze grondig. Verwijder eventueel vluchtig assen met behulp van een aszuiger. Raadpleeg de verkoper in uw buurt voor de noodzakelijke controlemaatregelen en onderhoudsbeurten.

Reiniging van het glas

Om het glas te reinigen, kan de deur van de haard als een gewone deur geopend worden.

Hiervoor moet de deur eerst in gesloten positie vergrendeld worden door het draaien van de hendel (6 fig. 1) naar het midden.

Nu is het mogelijk om met het meegeleverd instrument (koude hand) de verankeringsplaatje (7 – fig.3) rechts van de deur vrij te geven (90° draaien).

Nu kan de deur gewoon geopend worden voor een reinigingsbeurt. Na de reinigingsbeurt, worden de verankeringsplaatje weer vastgemaakt (7 – fig.4) en wordt de grendel vrijgegeven (6 – fig.2).

Indien het glas niet echt vuil is, kan het met een droge doek gereinigd worden wanneer het glas nog warm is.

In geval van een hardnekkiger vuil, stelt EDILKAMIN het product "GlassKamin" ter beschikking bij de geautoriseerde verkopers.

Gebruik nooit schurende producten of bijtende reinigingsmiddelen!

Het glas niet schoonmaken wanneer het warm is.

6

Figuur 1: grendel geblokkeerd

6

Figuur 2: grendel vrij

7

Figuur 3: vergrendeling open deur (verankering 90° draaien)
